【放弃】拜登政府反垄断挫败：FTC放弃阻止Meta的VR收购案；南芯科技公开带预唤醒功能的Type-C接口插入检测电路方案

来源:集微网发布时间:2023-02-261079浏览

1、【专利解密】南芯科技公开带预唤醒功能的Type-C接口插入检测电路方案

2、拜登政府反垄断挫败：FTC放弃阻止Meta的VR收购案

1、【专利解密】南芯科技公开带预唤醒功能的Type-C接口插入检测电路方案【爱集微点评】南芯科技公开的带预唤醒功能的Type-C接口插入检测电路方案，该方案通过增加Type‑C接口预唤醒电路，在接口电路休眠时，可以将Type‑C接口检测电路关闭。从而实现减低系统待机功耗的同时实现接口插入检测功能，通过简单的电路结构解决了Type‑C接口插入检测和低功耗之间的矛盾。集微网消息，在集成电路应用当中，特别是手机或者充电设备的Type‑C接口电路应用中，通常为了降低系统待机功耗，在未检测到手机或者充电设备插入时，整个系统会进入休眠模式。但是为了快速响应手机或者充电设备的插入，在休眠时Type‑C接口检测电路需要一直工作，这就大大增加了系统休眠时的待机电流，从而大大缩短电池的续航时间。为此，南芯科技在2022年3月11日申请了一项名为“一种带预唤醒功能的Type-C接口插入检测电路”的发明专利（申请号：202210236444.X），申请人为上海南芯半导体科技股份有限公司。根据该专利目前公开的相关资料，让我们一起来看看这项技术方案吧。

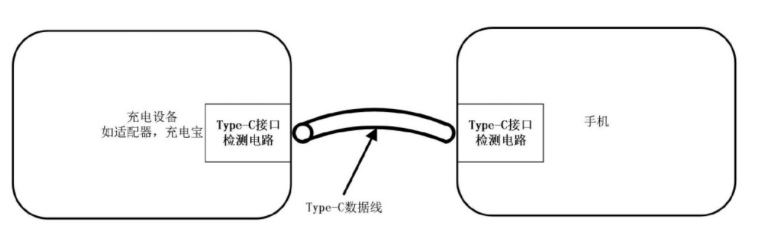

如上图，为该专利中公开的充电设备端和手机端上设置的Type‑C接口检测电路通过Type‑C数据线连接的结构示意图。可以看到，在手机或者充电设备(如适配器、充电宝等)的Type‑C接口电路应用中，为了快速响应手机或者充电设备的插入，在休眠时Type‑C接口检测电路需要一直工作。这就大大增加了系统休眠时的待机电流，从而大大缩短了手机或者充电设备的电池的续航时间。

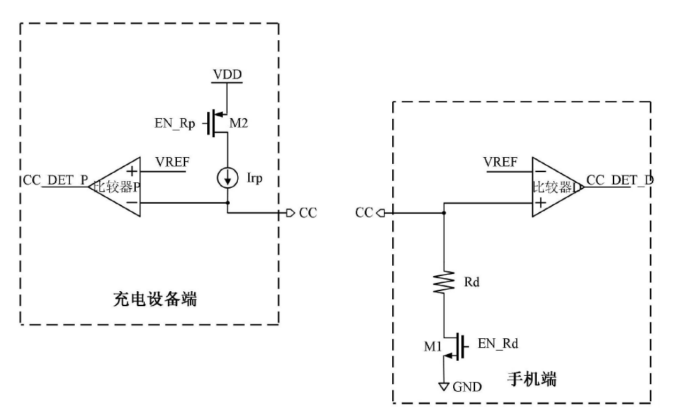

如上图，为现有方案中Type‑C接口检测电路的电路连接示意图。在充电设备端，P型开关管M2的源端连接电源VDD，栅端连接控制信号EN_Rp，漏端连接上拉电流源Irp的源端。Irp的输出端连接到引脚CC，引脚CC同时连接到检测比较器P的反向端，比较器P的正向端连接参考电压VREF，比较器P输出信号为CC_DET_P。
在手机端，N型开关管M1的源端连接GND（即接地），栅端连接控制信号EN_Rd，漏端连接下拉电阻Rd的一端，下拉电阻Rd另一端连接到引脚CC。引脚CC同时连接到检测比较器D的同向端，比较器D的反向端连接参考电压VREF，比较器D的输出电压为CC_DET_D。

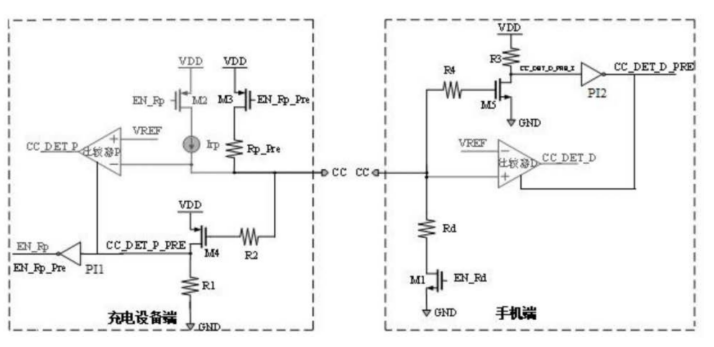

在该专利中，主要通过在Type‑C接口检测电路的基础上增加预唤醒电路，在休眠时关闭Type‑C接口检测电路，来降低系统待机功耗。在设备插入时，通过触发预唤醒电路，再将Type‑C接口检测电路使能，实现快速响应设备的插入。如上图所示，该检测电路包括：Type‑C接口检测电路以及Type‑C接口预唤醒电路。该充电设备端接口检测电路包括P型开关管M2、上拉电流源Irp和比较器P。手机端接口检测电路包括N型开关管M1、下拉电阻Rd和比较器D。充电设备端接口预唤醒电路包括P型开关管M3、上拉电阻Rp_Pre、P型开关管M4、电阻R1、电阻R2以及反相器PI1。手机端接口预唤醒电路复用手机端接口检测电路的N型开关管M1和下拉电阻Rd。此外，手机端接口预唤醒电路还包括N型开关管M5、电阻R3、电阻R4和反相器PI2。该装置的工作原理如下：在充电设备端，通过开关管M3和上拉电阻Rp_Pre实现上拉功能，开关管M4、电阻R1以及R2实现Rd插入预唤醒功能。在充电设备接口休眠时，开关管M3栅极控制电压为0，开关管M2栅极控制电压为1，关闭Irp上拉电流源，同时比较器P处于关闭状态。在手机端，下拉电阻部分将复用接口检测电路部分，开关管M5、电阻R3以及R4实现上拉插入预唤醒功能。在手机端接口休眠时，开关管M1栅极控制电压为1，打开M1，通过电阻Rd实现下拉，同时比较器D处于关闭状态。引脚CC没有插入上拉时，CC引脚被Rd和M1下拉至GND，CC引脚通过ESD保护电阻R4接到开关管M5栅极，M5处于关断状态，输出被电阻R3上拉至VDD。然后经过反相器，输出为低，整个Type‑C接口电路没有工作电流，系统功耗很低。当引脚CC插入上拉时，CC引脚电压即为开关管M5栅极电压，M5被打开，将信号拉低，输出CC_DET_D_PRE即为高电平。从而实现上拉插入预唤醒，然后打开比较器D，Type‑C接口检测电路将开始工作。以上就是南芯科技公开的带预唤醒功能的Type-C接口插入检测电路方案，该方案通过增加Type‑C接口预唤醒电路，在接口电路休眠时，可以将Type‑C接口检测电路关闭。从而实现减低系统待机功耗的同时实现接口插入检测功能，通过简单的电路结构解决了Type‑C接口插入检测和低功耗之间的矛盾。关于爱集微知识产权

“爱集微知识产权”由曾在华为、富士康、中芯国际等世界500强企业工作多年的知识产权专家、律师、专利代理人、商标代理人以及资深专利审查员组成，熟悉中欧美知识产权法律理论和实务。依托爱集微在ICT领域的长期积累，围绕半导体及其智能应用领域，在高价值专利培育、投融资知识产权尽职调查、上市知识产权辅导、竞争对手情报策略、专利风险预警和防控、专利价值评估和资产盘点、贯标和专利大赛辅导等业务上具有突出实力。在全球知识产权申请、挖掘布局、专利分析、诉讼、许可谈判、交易、运营、一站式托管服务、专利标准化、专利池建设等方面拥有丰富的经验。我们的愿景是成为“ICT领域卓越的知识产权战略合作伙伴”。

2、拜登政府反垄断挫败：FTC放弃阻止Meta的VR收购案美国贸易委员会(FTC) 周五(24 日) 表决，决定放弃阻止Meta 收购虚拟实境(VR) 新创业者Within Unlimited 的最后机会，正式终结这起反垄断官司，象征总统拜登任命的反垄断官员首次重大挫败，也让Meta 获得最后的胜利。FTC 去年为了阻止Meta 收购Within，在联邦法院和FTC 内部法院提起两起诉讼。美国地方法院法官Edward Davila 去年12 月在圣荷西联邦法庭上裁定，FTC 没有足够证据证明本收购案伤害刚萌芽的VR 产业，此判决虽然没有直接影响到FTC 在内部行政法院的官司，但各界一直不确定FTC 会不会继续推动行政诉讼。美国的反垄断执法机关通常会在联邦法院驳回禁令请求之后，放弃这类行政诉讼。FTC 发言人拒绝置评，而其之前已经表示不会对地方法院法官Davila 的判决提出上诉。这起官司受到广泛瞩目，因为这是FTC 主席丽娜汗(Lina Khan) 对四大科技公司(Meta、Alphabet、苹果、亚马逊) 发起的第一桩反垄断诉讼，具有反对大型科技公司扩张的象征性地位。不仅如此，FTC 采取罕见的主张，针对刚兴起的产业提出竞争性伤害，而非过去通常锁定的成熟产业，因而成为重要的测试。Within 的人气VR 健身游戏「Supernatural」是一款以订阅服务为主的沉浸式健身程式，月费为20 元美元，每天提供个人化锻炼内容、来自世界各地的音乐库、私人教练和世界各地风景。Meta 透过多起并购案成为VR 领域的大咖，对Within 发起的交易于2021 年宣布并购，但去年7 月遭FTC 提起反垄断诉讼欲加以阻止。FTC 主张，Meta 拥有资源打造可与Within 匹敌的服务，却选择透过收购成为VR 产业龙头。然而，地方法院法官并未完全推翻FTC 的主张，认可了FTC 一项理论，即并购虽然不会立即伤害竞争，但未来若有此可能性，就应该禁止。FTC 委员之一、民主党人Rebecca Kelly 说：「法官基本上在每个法律问题都站在FTC 这一边，并提出非常明确的意见，代表我们解释法律的方式是正确的。」另一方面，Meta 已在2 月8 日正式完成收购Within。Meta 发言人周五说：「我们对Wthin 团队加入感到兴奋，也很期待与他们的人才合作，让VR 健身的愿景成为现实。」（钜亨网）
