如何用一条I2C总线驱动多个I2C设备？

应用设计中，用一条I2C总线驱动多个I2C设备师很常见，实施也很简单，本项目将连接以下I2C设备：

1x16×2 I2C LCD显示屏，地址0x27

1x 128×32 I2C OLED显示屏，地址0x3C

2x PCF8574 I2C Io扩展器，地址0x20、0x21

上述组件可使用以下库文件，通过Arduino Uno控制：

LiquidCrystal_I2C.h，控制LCD屏；

Wire.h and PCF8574.h，控制I2C IO扩展器；

Adafruit_GFX, Adafruit_SSD1306.h 和 SPI.h，控制SSD1306 128×32 OLED显示屏。

由于所有元件相距不远，没必要I2C总线使用上拉电阻，因为这些杜邦线就是组件的一部分。

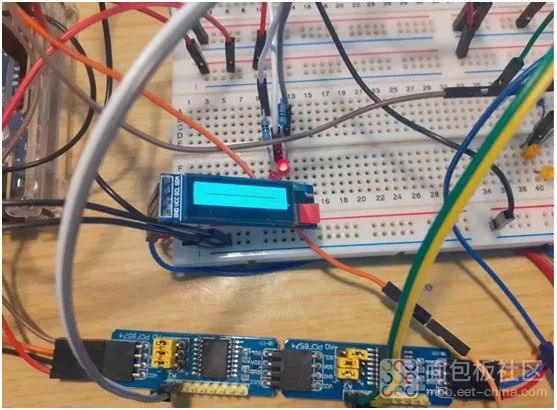

本项目电路很直观，不同的是，Uno板子在顶部靠近USB适配器附近增加了一个I2C口，我们把它和A4、A5一起使用。

首先，将所有I2C组件的SDA引脚以串行方式连接在一起，再连接于Arduino SDA引脚(一般为A4)。

其次，将所有I2C组件的SCL引脚串联起来，再连接到Arduino SCL引脚(一般为A5)

第三，将所有5v(Vcc)引线连接到Arduino开发板的5v引脚，所有接地引线(GND)连接到Arduino板子的GND引脚。

第四，通过阻值在640－1000欧姆范围内的电阻，将4个LEDs的一个引脚连接到两个PCF8574 IO扩展器P0、P1引脚，另一个引脚接地。

本项目采用外接的5v电源供电，因为根据Uno的实际需求，没必要从稳压器获得太大的电流。

连接完成后，检查所有接线，再打开Arduino IDE中的i2c扫描工具，就会再示例中看到库 Wire.h 文件。

启动电源，将库文件上传到Uno，再打开Serial Monitor，就会看到检测到了4个I2C设备。

如果没有检测到4个设备，检查接线和设备地址，看看问题出在哪里，很有可能是接线问题，或者设备的地址错了。

如果一切无误，将以下代码拷入Arduino IDE，相关解释参见中间的注释。
