我们通常说的串口，一般指UART（Universal Asynchronous Receiver / Transmitter），通用异步收发传输器。

串口是工程师最常用的一种串行外设，但在实际应用中还是会经常遇到各种问题。比如：丢失一字节数据。

今天我们就结合STM32来讲讲UART相关内容，以及容易丢失一字节数据的问题。

UART几个标志位

这里重点说一下UART状态寄存器中的几个标志位：TXE、 TC、 RXNE、 ORE。

这几个标志位在编程中经常使用，数据丢失有可能就是对它们操作不当而导致出错。

TXE：发送数据寄存器为空 (Transmit data register empty)

• 0：数据未传输到移位寄存器

• 1：数据传输到移位寄存器

TC：发送完成 (Transmission complete)

• 0：传送未完成

• 1：传送已完成

RXNE：读取数据寄存器不为空 (Read data register not empty)

• 0：未接收到数据

• 1：已准备好读取接收到的数据

ORE：上溢错误 (Overrun error)

• 0：无上溢错误

• 1：检测到上溢错误

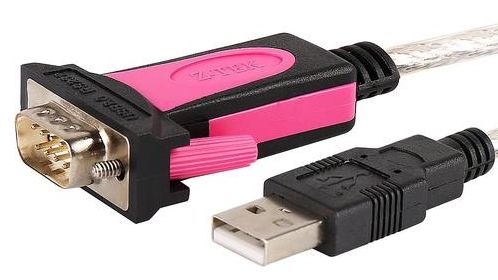

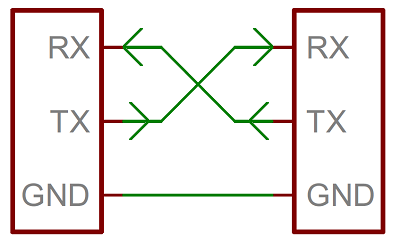

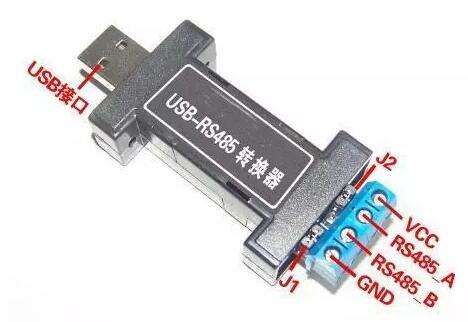

UART通信接口

UART接收丢失数据

UART接收丢失数据与软件和硬件都有可能有关系，下面说几个常见丢失数据的原因及解决办法。

• 及时清除溢出错误标志

• 利用通信协议过滤因数据丢失导致的问题

• 中断函数里减少不必要的耗时


• 合理分配中断优先级

• 使能中断前清除标志位

• 使用更高精度晶振


• 降低通信波特率

UART发送丢失数据

UART发送丢失数据很多工程师都遇到过，通常情况下是传输未完成的原因。

void UART_SendByte(uint8_t Data){while(RESET==USART_GetFlagStatus(USART1,USART_FLAG_TXE));  USART_SendData(USART1, Data);}

void UART_SendByte(uint8_t Data){while(RESET==USART_GetFlagStatus(USART1,USART_FLAG_TXE));  USART_SendData(USART1, Data);while(RESET == USART_GetFlagStatus(USART1, USART_FLAG_TC));}

HAL_StatusTypeDef HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)

• 软件增加延时处理


• 使用通信协议增加应答机制
