采用国产主控芯片，15W 无线充电器拆解分析
来源:电子工程世界发布时间:2023-02-212108浏览

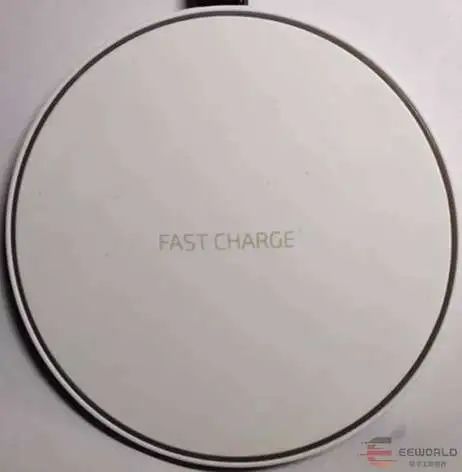

询问 AI这款拆品来自于“EEWorld邀你来拆解第8期——过年拆拆乐，多款拆品等你来动手”这个活动。一、基本信息收到快递，打开包装后，发现是一件无线充电产品，见图1所示。包装内未见使用说明书，无USB连接线。

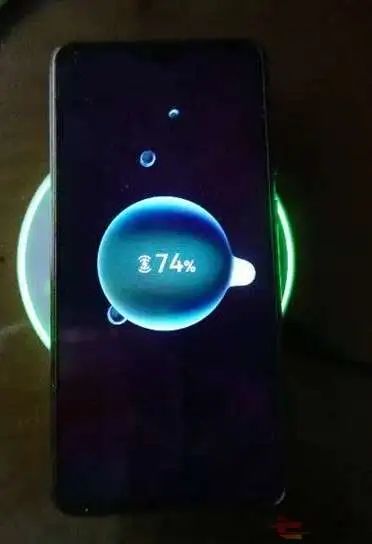

通电测试：通电后蓝色圆形发光圈指示灯亮，3秒后熄灭，将华为Mate P30放上后能正常充电，指示灯常亮，说明无线充电器完好，如下图。
蓝色充电发光圈指示灯。

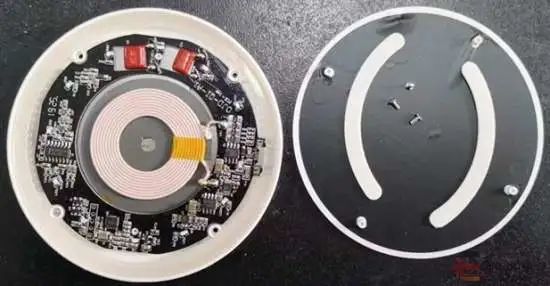

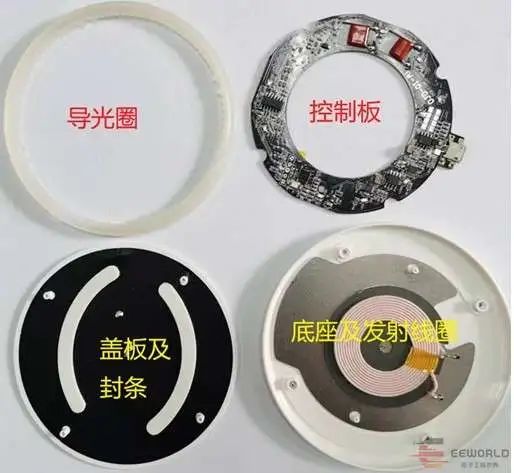

二、拆解撕下后盖上的两条白色塑胶封条，有四颗十字螺丝固定，用螺丝刀卸下螺丝后，将后盖与整体分开，见下图。

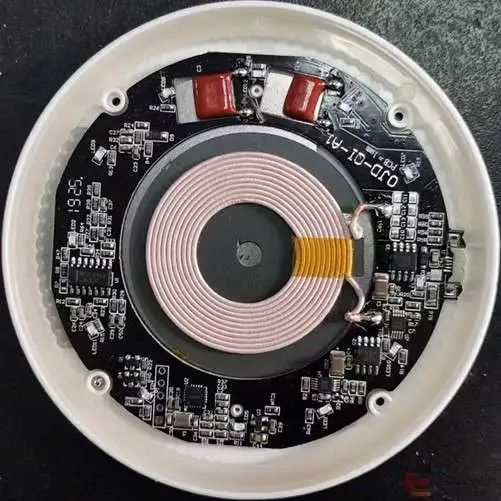

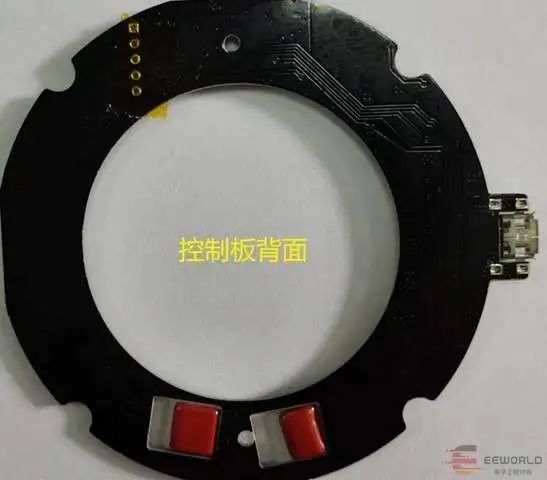

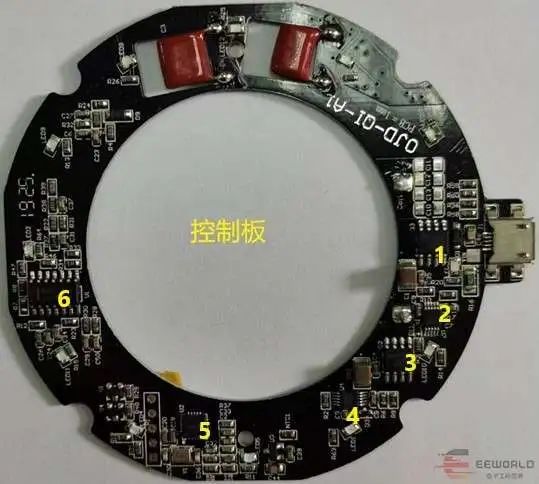

三、控制板及芯片1、充电器电路控制板拆解该款无线充电器控制板及充电线圈采用圆形设计，电路板整体焊接质量良好，电路板背面很干净。充电接口采用mini USB接口。
控制板上共有6颗IC，分别为控制芯片W9017，驱动芯片FD2105M，功率芯片NP4835，运放芯片LMV3241。各芯片具体功能在后面介绍。背面未焊接器件。

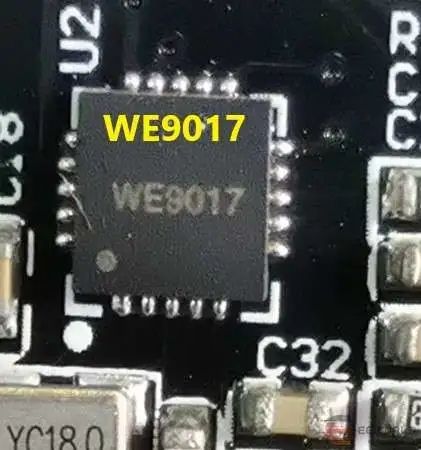

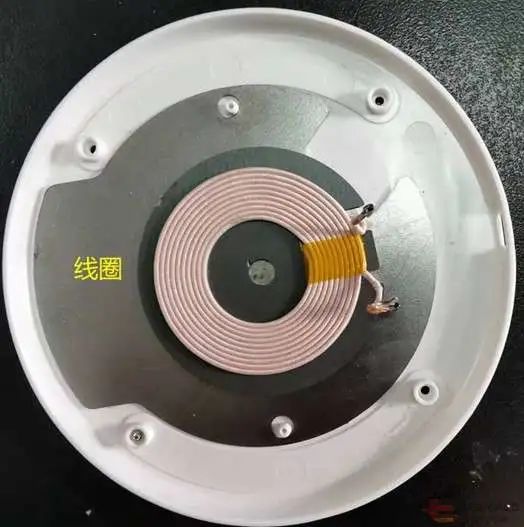

无线充电发射线圈采用A11，整体粘贴在散热片上。本次没有对线圈做破坏性拆解。2、主控芯片该款无线充电器主控芯片采用宁波微鹅电子科技有限公司生产的WE9017，见图。该芯片支持标准Qi无线充电方案，可为市面上所有的标准Qi无线充电设备充电，支持7.5W/10W手机无线快充。

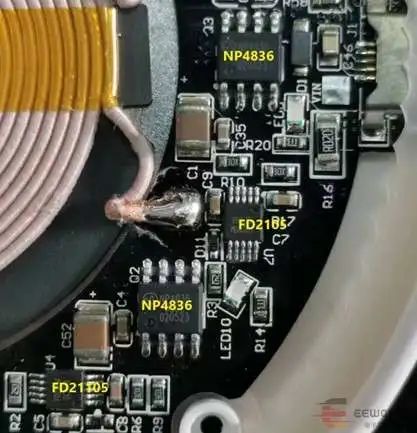

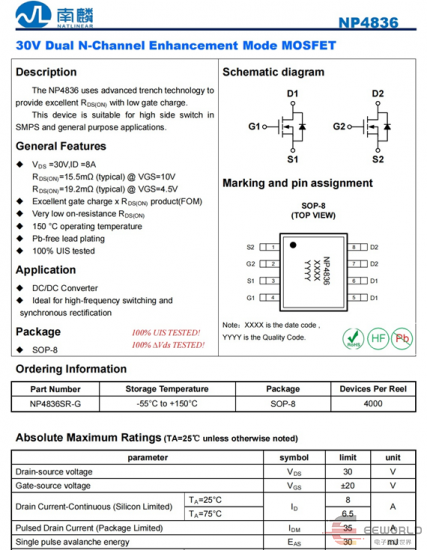

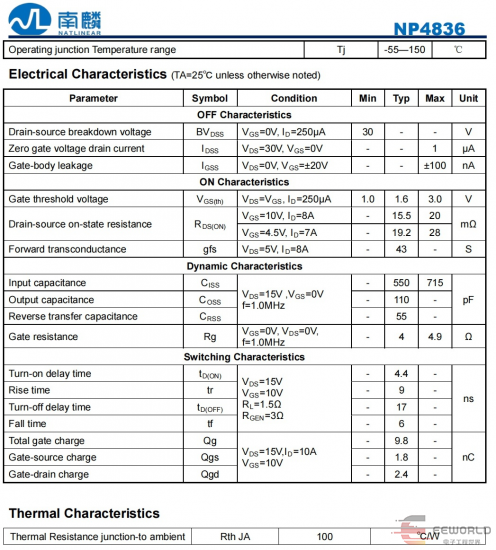

该芯片的主要参数如下：无线充电标准：Qi-BPP/SFC/iphone 7.5W输入电压/电流：5V/2A or 9V/1.67A输出功率：5W/7.5W/10W有效充电距离：2-7mm水平偏移自由度：±8mm典型充电效率：80%@10W工作频率：110k-175kHz待机功耗：<0.2W保护功能：FOD, OTP，OVP产品认证：FCC/CE线圈类型：A11线圈模组2、功放及驱动电路芯片此款无线充电器功率放大电路由2路组成，前驱动芯片采用峰岹科技的FD2105M，功放芯片采用上海南麟公司的NP4836MOSFET场效应管，如下图。
FD2105M特性FD2105M是一款半桥栅极驱动电路集成电路芯片，可用于驱动高端和低端N型功率MOSFET。高端悬浮电压高达+40V，可用于半桥拓扑。最高工作频率可达到1MHz。FD2105M内置VCC欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。FD2105M集成使能关断功能，能同时关断高低通道HO、LO输出。FD2105M死区时间可调，通过调整外接电阻控制死区时间。主要特性

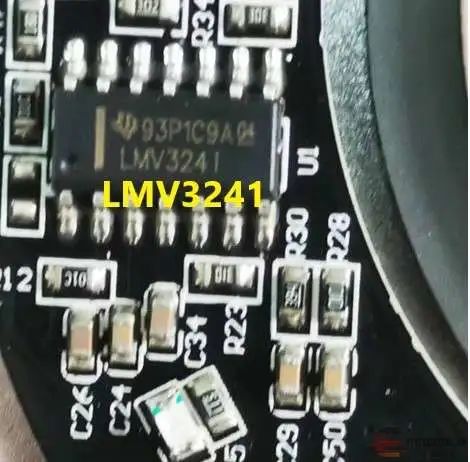

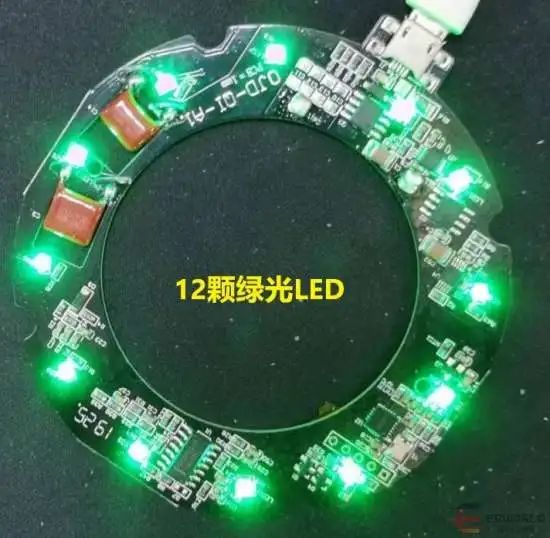

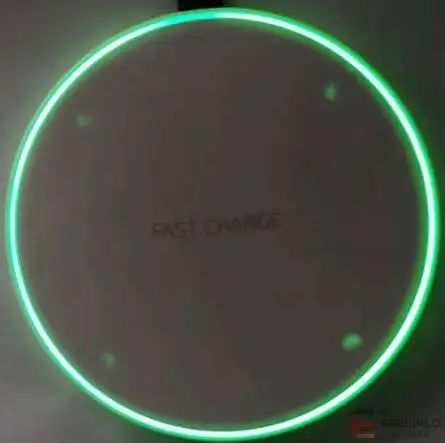

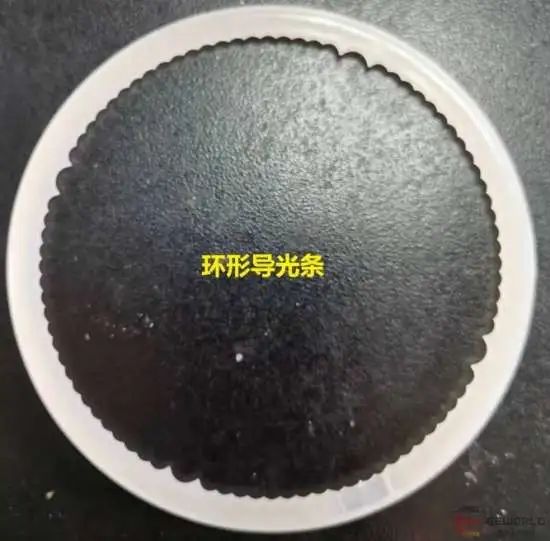

3、LED指示灯驱动电路芯片此款无线充电器充电指示灯采用绿色环形灯带结构，视觉效果不错。拆解后发现光源由12颗绿光LED组成，外加环形导光条，形成柔和均匀的绿色光带，LED驱动芯片采用TI公司的LMV3241 DC-DC驱动芯片，保证LED的供电电压为3.2V，电流>5mA。

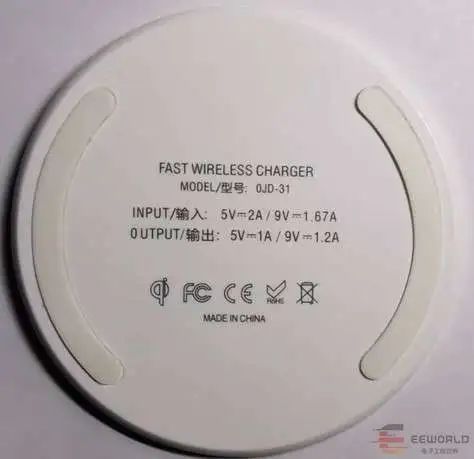

LMV3241参数特性四、性能测试1、外观此款无线充电设备的标签标识（Qi标识与认证、产品本体标识、环保标识）标注齐全。2、充电保护、异物检测FOD、发热检验对于无线充安全性来说，充电保护、异物检测FOD、发热要求三项是较为重要的指标，本次拆解时主要对异物检测FOD进行了测试，分别用玻璃、塑料、PCB线路板、锂电池放置于充电区域，测试结果如下：
放置玻璃无反应

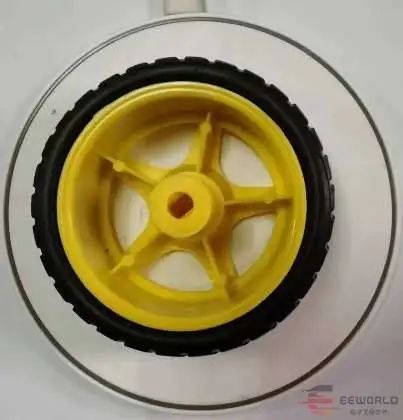

放置塑料轮无反应

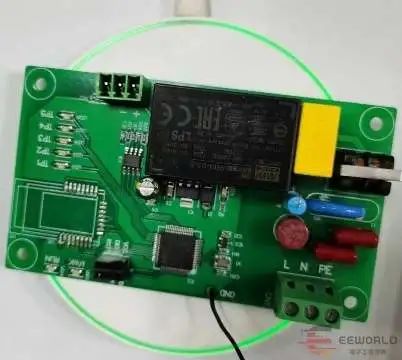

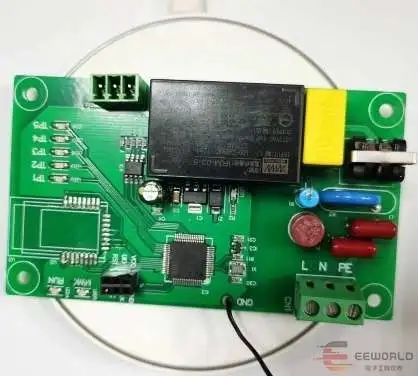

放置PCB线路板指示灯交替闪烁

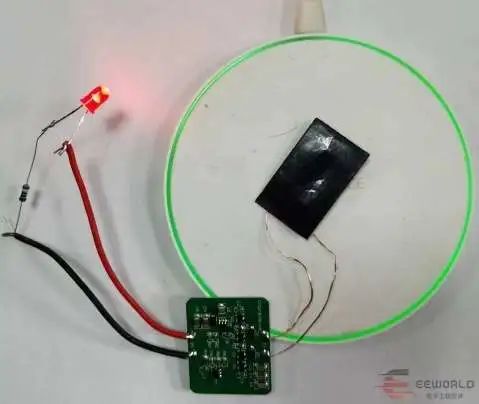

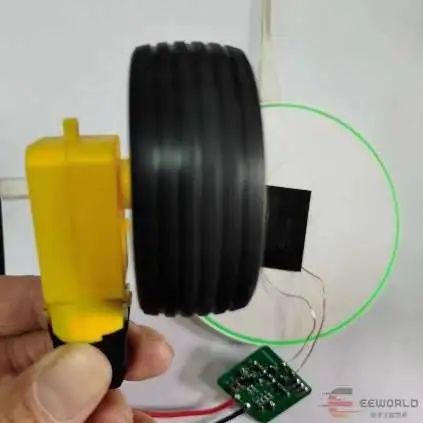

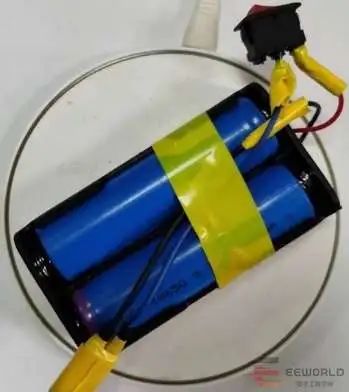

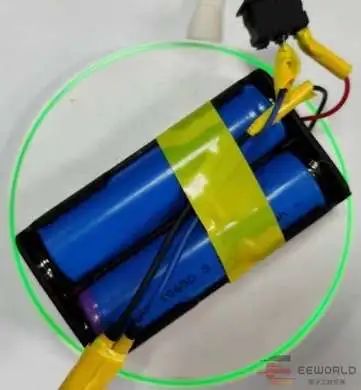

放置锂电池盒指示灯交替闪烁以上试验结果表明此款充电器具有异物侵入检测功能。3、兼容性测试分别用带有无线充电功能的华为、小米、苹果手机进行充电测试，难过正常充电，且速度较快，无发热现象。表明手机与无线充之间的兼容性较好。正好手头有一款南京沁恒的无线充电评估套件，将沁恒无线接收评估板放置在此款无线充电器上，能够正常工作，可直接驱动小电机工作、点亮LED。
五、总结本人是首次参与EEWorld组织的拆解活动，期间因疫情影响收到产品时间很迟，加上春节，耽误一些时间。但个人感觉，通过对产品的拆解，能够全面了解产品的设计理念、生产工艺及工作原理，能够提升自身的专业水平，拓宽知识结构。感谢EEWorld的全体工作人员。
