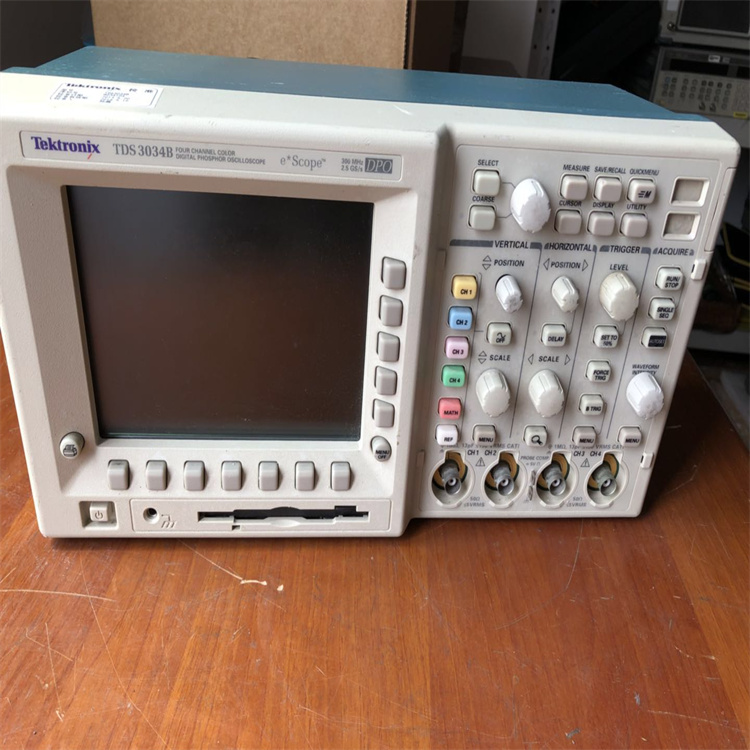

Tektronix泰克TDS3034数字示波器 4通道

TDS3034 是 Tektronix 的 300 MHz、4 通道数字示波器。随时间测量电子电路或组件中的电压或电流信号，以显示幅度、频率和上升时间等。应用包括故障排除、生产测试和设计。

主要特性与指标

带宽：300兆赫
4个频道
采样率：2.5 GS/s
记录长度：10 kpts
全 VGA 彩色 LCD
内置软盘驱动器，便于存储和归档
21 自动测量
所有型号均配备 Centronics 端口标准，用于快速、方便地进行硬拷贝
9 位垂直分辨率
多语言用户界面
QuickMenu 用户界面模式可实现快速、轻松的操作
用于 RS-232、GPIB、LAN 或 VGA 通信端口的可选模块
高级触发器，例如 4 通道型号上的毛刺、宽度和逻辑标准
电信模板测试 (TMT)
用于 4 通道模型的频率和谐波分析标准的快速傅里叶变换 (FFT)
扩展视频应用模块
支持提供自动缩放和单位的有源探头、差分探头和电流探头
用于 RS-232、GPIB、LAN 或 VGA 通信端口的可选模块

应用：

电信制造（用于通过/失败符合 ITU-T G.703 和 ANSI T1.102 [高达 STS-1 速率] 标准的电信模板测试应用模块）
数字设计和调试
视频设计和服务（视频应用模块提供行数、HDTV 和自定义视频触发、视频显示标尺、具有复合和分量输出的 SDI 到模拟视频转换、视频图像识别和矢量示波器）
工业电子设计
电源设计
连接仪器（10Base-T LAN、GPIB 和带 RS-232 的 VGA 模块）
高度移动环境（可选电池组，方便在现场或远离工作台使用）
TDS 3000 示波器是价格最低、最便携的数字荧光示波器 (DPO)。现在每个设计工程师和技术人员都可以利用 DPO 的巨大优势。DPO 提供了新的洞察力，使处理复杂信号变得简单。DPO 实时显示、存储和分析信号信息的三个维度：幅度、时间和幅度随时间的分布。
