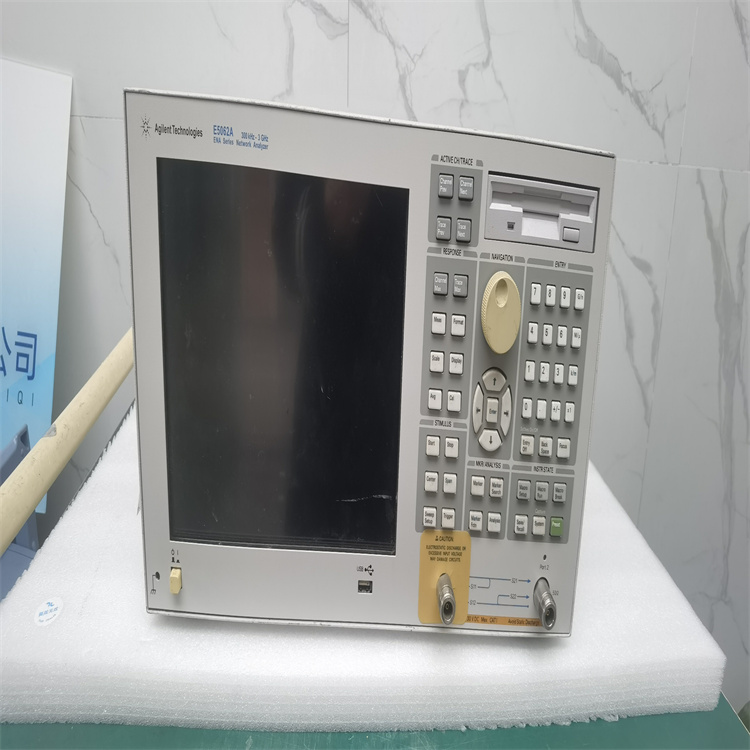

Agilent 安捷伦E5062A网络分析仪

邓志艳 135-3817-4533 微信同号

描述:

300KHz—3GHz ENA-L列 RF网络分析仪
Agilent E5062A通用网络分析仪基于新的现代技术，提供了可靠的基本S参数测量能力、简便易用的功能及
坚实的性能。 内置T/R或S参数测试仪
E5062A 通用网络分析仪采用现代新的技术，具有易于使用的特性和稳定的性能，从而能够进行可靠的基础 S 参数测量

E5062A选件：
E5062A—150 TR测试，50Ω系统阻抗
E5062A—175 TR测试，75Ω系统阻抗
E5062A—250 S参数测试，50Ω系统阻抗和扩展的功率范围
E5062A—275 S参数测试，75Ω系统阻抗和扩展的功率范围
E5062A—1E1 扩展的功率范围（-45至10dBm）
E5062A—100 增加故障定位和SRL分析功能
E5062A—016 触摸屏彩色LCD
附件： 校准件 HP85033D/E (3.5mm)
校准件 HP85032B (N型)
校准件HP85036B（75Ω）
E5062A能为无线通信、有线电视、汽车电子、教育等行业提供基本的矢量网络分析功能；它是为了缩短调谐
和测试时间而设计的，因而能通过提高吞吐量来提高用户的测试效率。它具有行业标准的ENA的核心功能，
其中包括许多易用的特性，并且得到了优化，可进行高效的测量并具有很高的可靠性。此外，可选的电子校
准件(ECal)能极大的简化校准过程。
主要技术参数：
测试功能：T/R或S参数
zui大端口输出功率：10dBm
端口阻抗：50或75Ω
中频带宽（IFBW）：10Hz~30kHz(1、3步进)
测试点数：2至1601
系统动态范围：120dB@10Hz IFBW（300kHz~3GHz）
迹线噪声（幅值）：0.005dBrms@ 3kHz IFBW（1MHz 至 3 GHz）
50或75欧姆测试端口阻抗
115 dB动态范围及0.005 dB rms轨迹噪声
内置Visual Basic? for Applications (VBA)
查看ENA - L 系列选件
Agilent E5062A 通用网络分析仪基于新的现代技术，提供了可靠的基本S参数测量能力、简便易用的功能
及坚实的性能。 E5062A内置T/R或S参数测试仪 50或75欧姆测试端口阻抗 115 dB动态范围及0.005 dB rms
E5062A主要指标：
E5062A频率：300K－3G 欧姆
*T/R 或 S 参数综合测试仪
*50 或 75 欧姆测试端口阻抗
*120 dB 的动态范围和 0.005 dB rms 的迹线噪声
*内置 Visual Basic? 应用程序设计语言（VBA）
