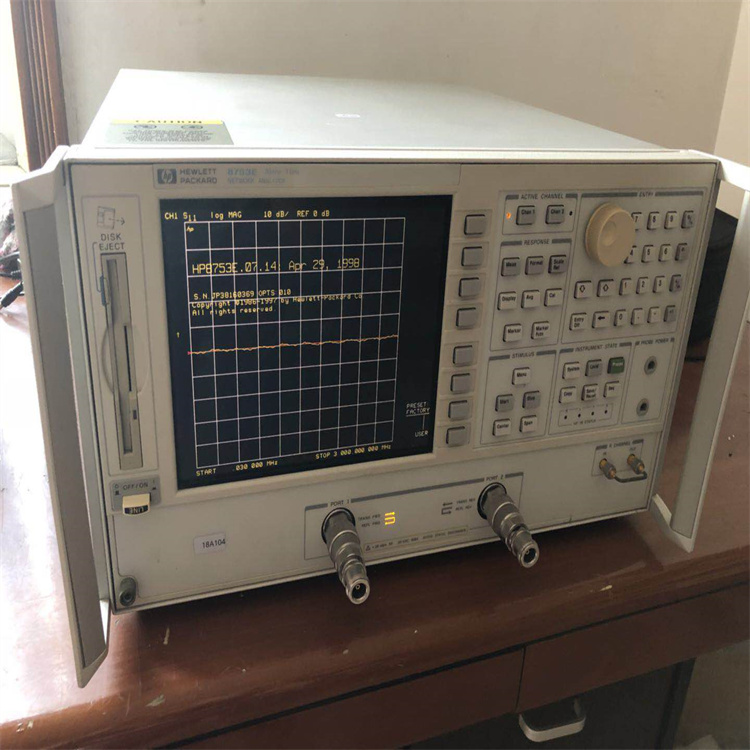

靓货Agilent安捷伦8753E矢量网络分析仪

邓志艳 135-3817-4533 微信同号

解决方案
8753ET和8753ES以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了高效能的解决方案。
主要特点
性能
·频率范围：30kHz-3或6GHz
·集成化T/R或S参数测试装置
·达110dB的动态范围
·快的测量速度和数据传递速率
·大屏幕LCD显示器加上供外部监视器用的VGA输出
·同时显示所有4个S参数
·将仪器状态和数据存储/调用到内置软盘驱动器上
·可选用的时域测量和扫描谐波测量。
频率和功率扫描
在50至75 ohm之间可用
可选时域、谐波测量、可配置的测试仪、去除测试仪
可选的电子校准模块（ECal）

特点
选择传输/反射分析仪（ET型）或S参数分析仪（ES）允许您针对您的应用选择性能与价格之间的最佳关系。网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。便于使用的专用功能键能迅速访问各个测量功能。
可以利用达4个刻度格子在高分辨率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。
测试时序功能允许一次键入来迅速、反复执行复杂的任务。在时序工作方式下，只需从面板测量一次，分析仪便能储存键入，以致无需额外编程。还可以利用测试时序经并行或GPIB端口对外部装置进行控制。为了测量混频器，调谐器和其它频率转换器件，频率偏置工作方式允许对网络分析仪独立于接收机调谐。分析仪很容易以固定中频或扫描中频测试方式完成变频损耗、相位、群延迟和混频器统调的测量1。
