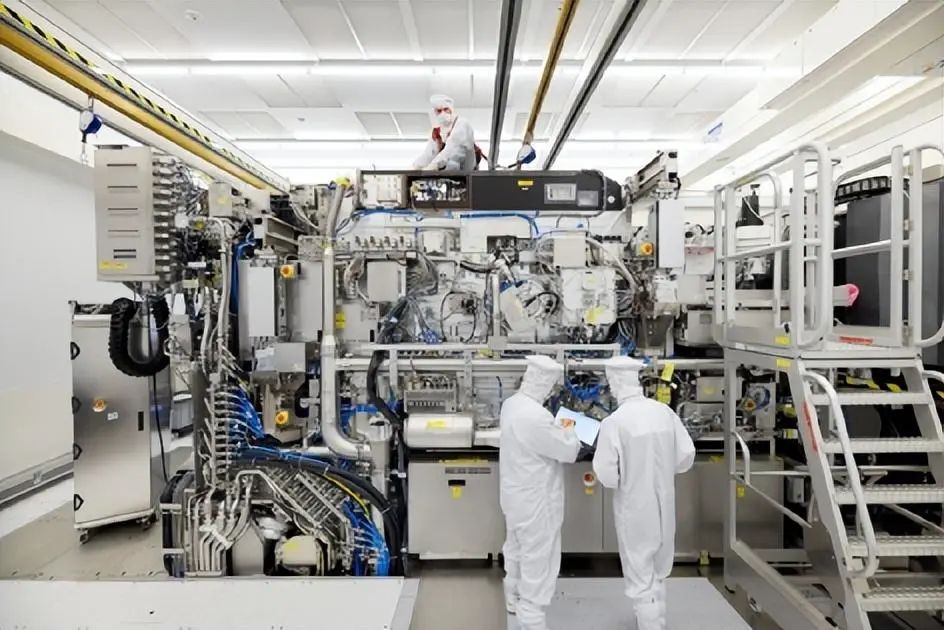

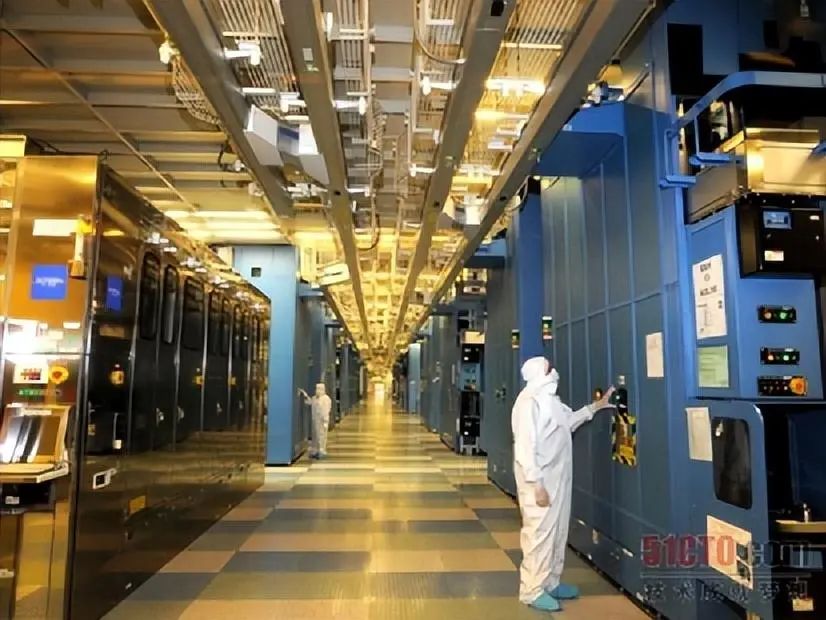

有人说EUV光刻机就是“工业皇冠上的明珠”。
一台先进制程光刻机，可以卖到3~4亿美金，比一架波音飞机都贵。
它的重量可以达到180吨，零件超过45万个。

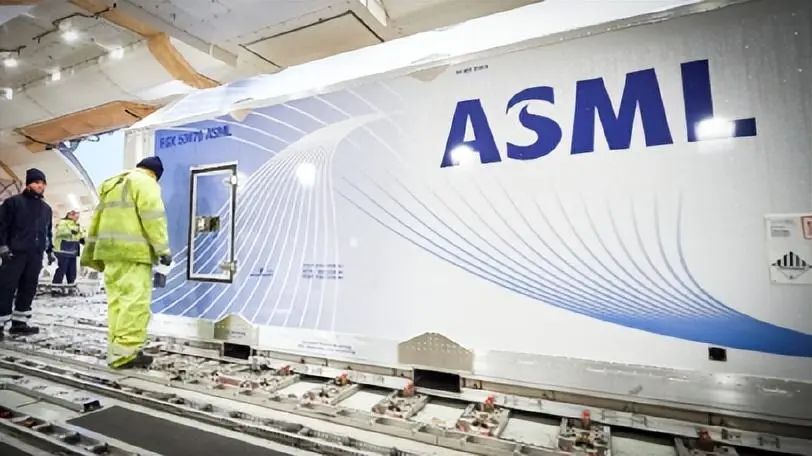

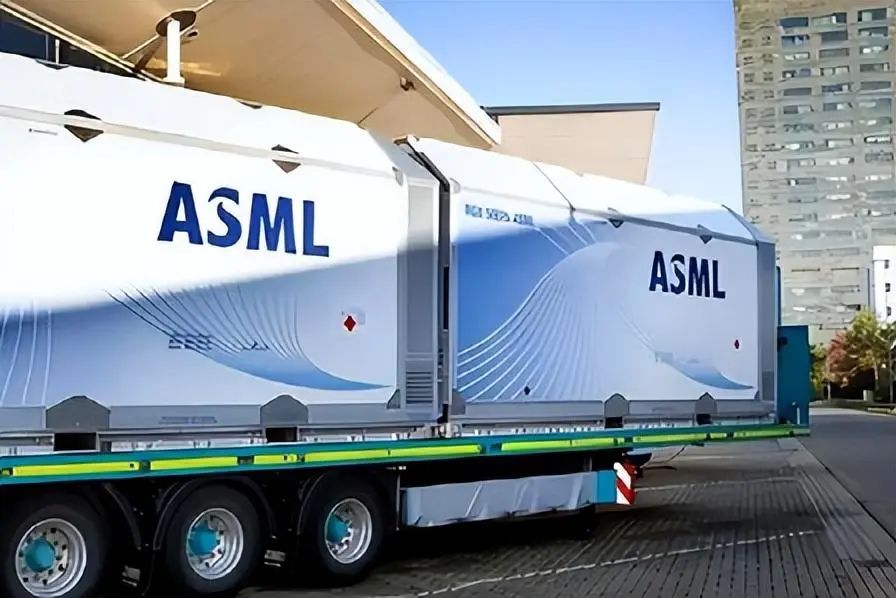

运输一台光刻机，需要使用40多个恒温恒湿专用箱、专业防震气垫车来运输，以及4架次的波音747货机。
虽然这样的产品已经登峰造极，但是阿斯麦这家公司一点也不高大上，当我看完它的故事以后，我反而对我们更有信心。
今天我们先不讨论中国光刻机研发的进度，我们来看看荷兰人当年到底是怎么做成的。
阿斯麦不该是一家被捧上神坛的企业。
相反，阿斯麦的成长过程更像是一部创业爽剧：
一家濒临倒闭的创业公司，是怎么从一个草台班子开始，九死一生，打败所有巨人，然后登顶的故事。
我们前几年看到的中国创业者热血故事元素，阿斯麦一样都不缺。
但看完它的故事，我也很矛盾，感到有些沮丧。
以史为鉴，中国人完全有可能做出像阿斯麦一样的企业。
而有一些能卡住光刻机脖子的问题，不是阿斯麦能够解决的，也就不一定是中国人短时间能靠自己来解决的。
01
1952年，美国贝尔实验室迎来了一批特殊的客人。
他们是来公开“抄作业”的。
在这里举办的一场晶体管技术研讨会上，贝尔实验室同25家美国公司、10家外国公司分享了所有晶体管技术，收取专利授权费25000美元。

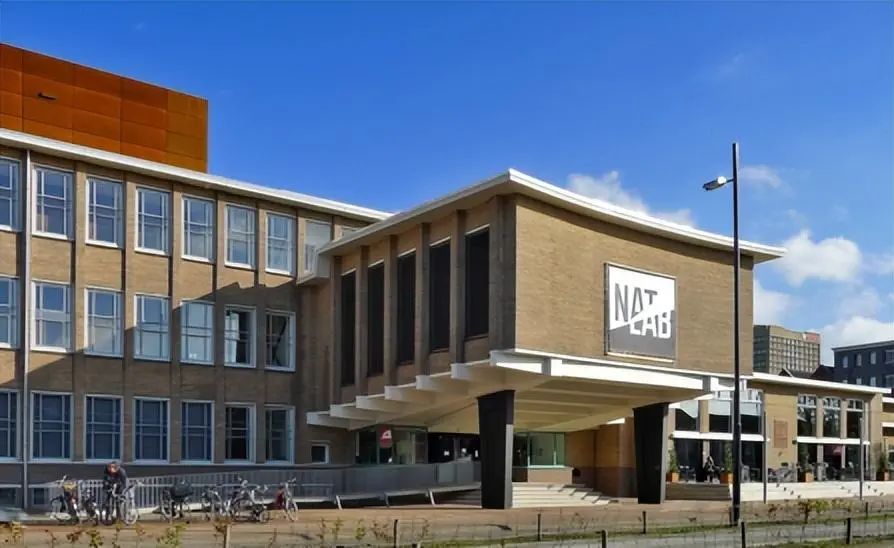

当时参会的有一家小公司，叫飞利浦物理实验室，英文是Natlab（简称“N公司”），这就是光刻巨人阿斯麦的前身。
50年代，他们利用晶体管技术推出了各种元件，取得了巨大的商业成功。
60年代初，N公司的一位研发分部主任去美国出差，带回来一枚美国人做的芯片。
荷兰人意识到他们错过了和世界先进技术同步发展的机会。
飞利浦研发主管对年轻工程师克洛斯特曼（小克）提出要求，让他放下手头工作，集中精力制作一枚芯片。
当时N公司没有相关的光刻技术，于是小克决定自己搞一台机器出来。
那一年，美国的GCA（G公司）已经卖出了几十台重复曝光光刻机。
严格来说，光刻机应该叫曝光机，它的工作原理有点类似于单反相机。
只不过高端的单反镜头支持6000万像素分辨率，而一台7纳米光刻机的像素可以达到1600亿像素，是顶级单反的2666倍。
来源：启哥有何妙计

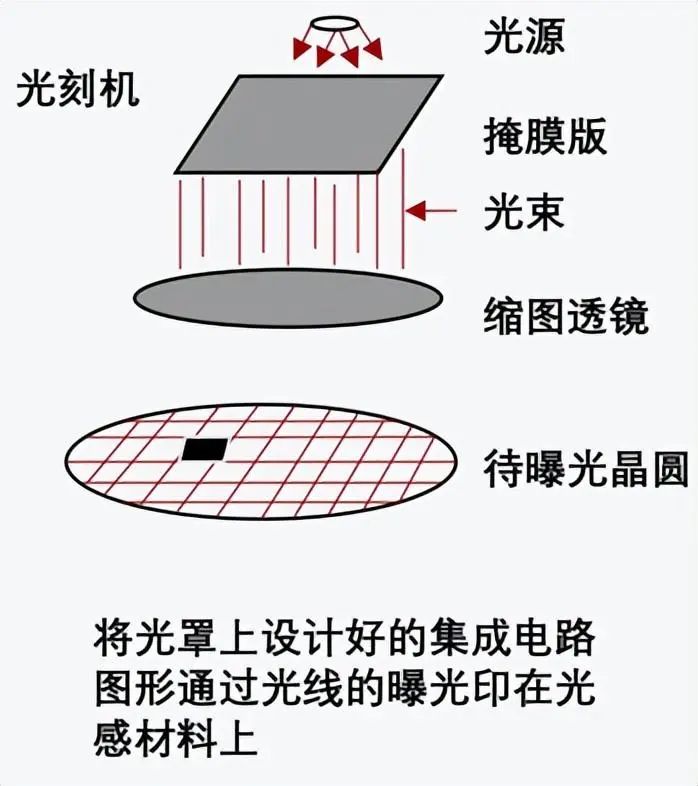

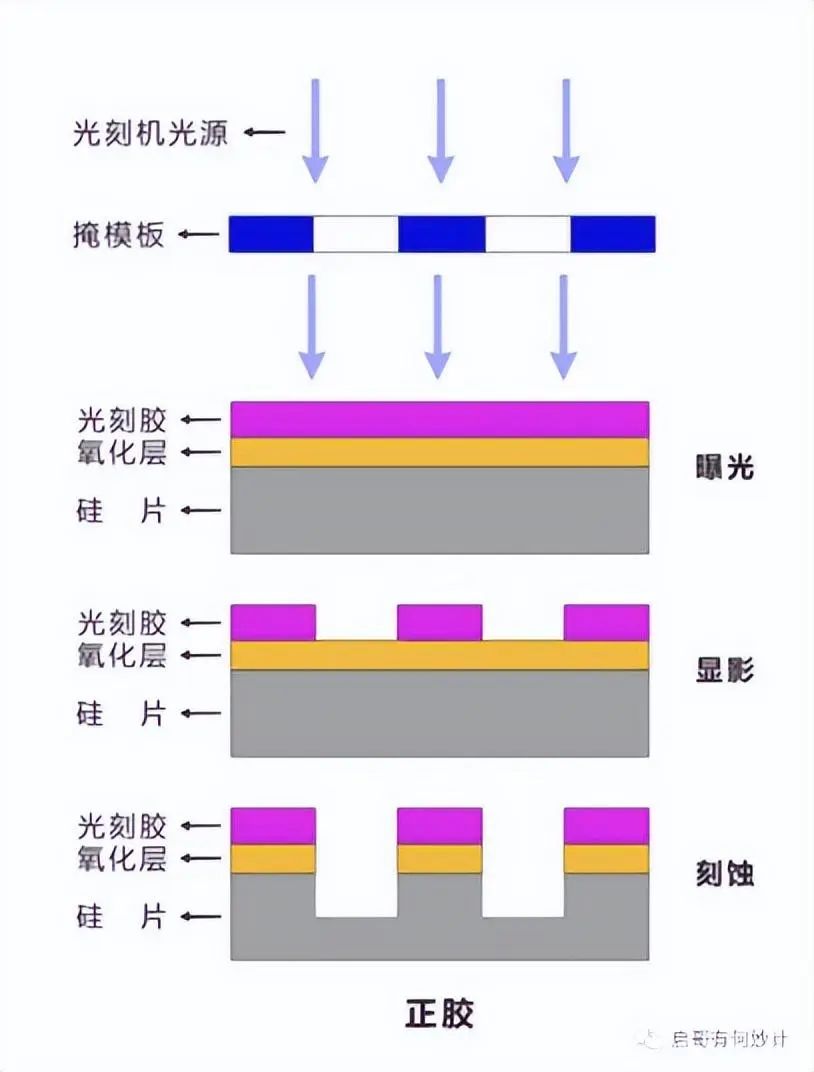

它的作用是把掩膜板上的图形，缩小以后投影到硅片上。
硅片上有光刻胶，胶里有光致敏剂，光一照就会变化。
曝光以后，经过烘烤固化、显影处理，掩膜版上的图形就复制到了硅片表面。
至于“刻”硅片的过程，则是在曝光以后，由刻蚀机来完成的。
所以光刻机的作用就像用阳光照剪纸（掩膜），再在桌上放一张纸（晶圆），把剪纸阴影的边缘描出来。
然后刻蚀机再对准桌上的描边，剪出一张微缩的图案。
这个过程之所以是这样，是因为20世纪50年代，化学家詹姆斯·纳尔从显微镜当中获得的启示。
显微镜可以把小东西放大，那么如果把显微镜颠倒过来，是不是就可以让大图像变小？
人们可以利用这种原理，在微小台面上“打印”复杂图案，从而在半导体材料上绘制出集成电路，做成芯片。

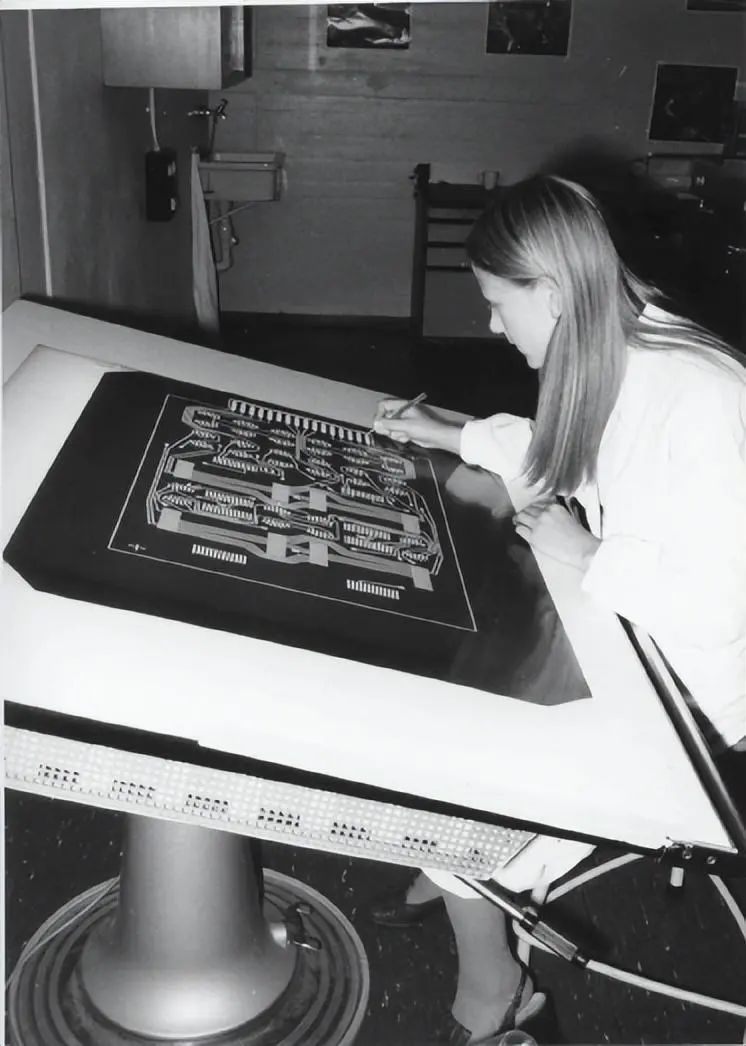

早期掩膜（红膜）有几英尺大，可以人工绘制
那么当要打印的电路图越来越复杂、细小，这个过程会出现什么困难呢？
一大难点在于光刻系统高速运行的过程中要保持精准。
比如一片晶圆上需要曝光的单元有几百个。
晶圆在曝光运动过程中，可能是镜头不动，机器操纵晶圆动来动去，那么就涉及到加速-急停-加速-急停。
在晶圆“刹车”的时候，位置要对准到什么程度？要达到1纳米以内的对齐精度，也叫“套刻精度”（Overlay）。
不然你“刻”一会儿，该“刻”的位置就歪了，就像剪纸剪跑偏了。
有人比喻这个过程，相当于两架飞机并排飞，一个人拿出刻刀，在另一架飞机表面一粒米大小的面积上刻字。
而阿斯麦的光刻机系统，在保持这种精度的前提下，全年可以稳定运行超过98%的时间，停机检修工作只需要7天左右，剩下350多天都能帮你“印钞”，阿斯麦设定的每一个部件正常工作时间要达到3万小时以上，也就是4年左右。
只不过小克刚上手研究的时候，阿斯麦（也就是N公司）离这种水平还差着十万八千里。
小克的老板觉得自己人研究太慢了，就先找美国G公司买了一台光刻机。
当时这台机器粗糙到，如果想要移动晶圆位置，还得手动拧螺丝来调整。
每移动几厘米，误差就会达到几微米，也就是头发丝十分之一的宽度。
小克觉得美国人的机器不是特别牛。
60年代后期，飞利浦的半导体材料部也发现美国人的光刻设备满足不了生产需要了，就找到了自家N公司商量，双方一拍即合：一起弄出来一台光刻机。
当时N公司依托飞利浦，拥有很多精密技术和设备，比如一个光电标尺可以测出0.1微米的位移，在当年都是非常先进的。
还有液压轴承、空气轴承，都是飞利浦没有商业化的技术，但N公司内部可以生产，对满足光刻机的精度要求非常重要。

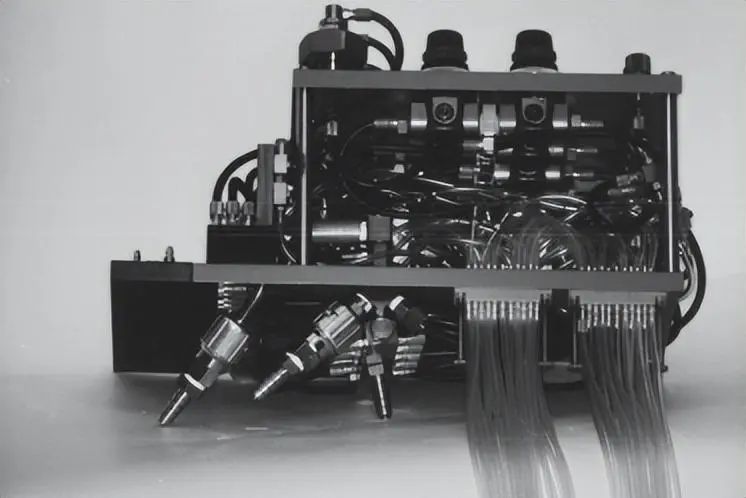

光刻机1代的气动系统的一部分，通过压缩空气移动晶圆
但他们搞不定镜头。
小克找到了德国蔡司，对方觉得N公司要的镜头数太少，拒绝给他们定制，随后小克找到了法国的C公司（CERCO）解决了这个问题。

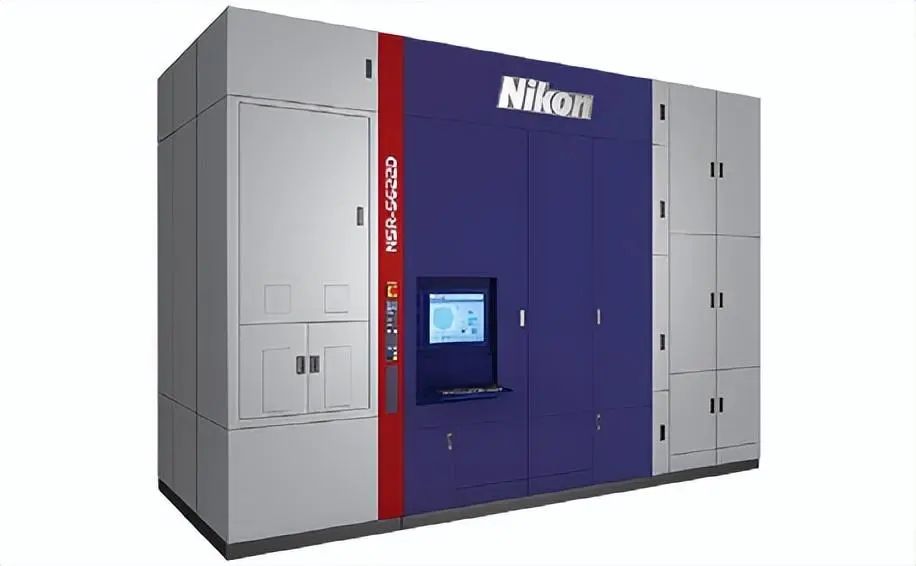

就在同一时期，美国的G公司也找到了更好的镜头供应商——尼康。
但是飞利浦在用G公司光刻机的时候，发现他们的设备不可靠，第一套掩膜（也就是“剪纸”）良率高，之后的就很拉胯。
飞利浦在光刻机上贴了温度计，发现电极让滑轨变热，滑轨热胀冷缩就会翘曲，轨道从直线变成了弧线，虽然弧度很小，但是会破坏精度。
小克团队注意到锁定滑轨的约束螺栓，调整它的松紧，就能把晶圆台的偏差校正到零点几微米之内，随后在自家的机器上改良了这一点。

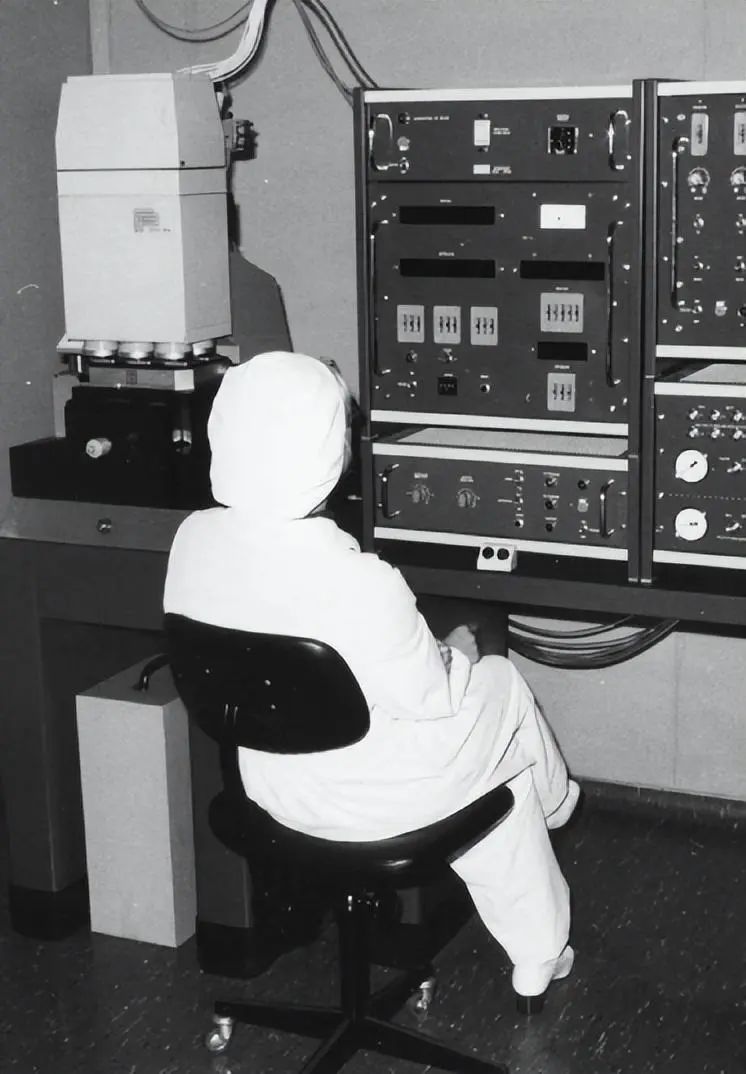

1967年，小克信心满满地带着N公司的光刻机原型参加飞利浦的年度展览。
飞利浦的董事会成员也来到了展台旁。小克正在眉飞色舞地讲解，董事却溜到旁边展台看新款洗衣机了。
对飞利浦集团来说，一台能年销几万台的“三大件”远比一台没有商业前景的破机器诱人得多。
但飞利浦的半导体材料部是懂行的，他们订购了1台N公司的光刻机，非常满意，每套掩膜之间的对齐精度也很高。
在1976年飞利浦的年度报告里写着这样一句话：
“由于在光学、机械和控制系统方面有着丰富的经验，我们成功地在研发设备中实现了位置移动10厘米而位移偏差只有0.1微米。”
但是这项技术除了用来自恋，没有其他用处。
到80年代初，美国G公司的光刻机拿下了IBM、仙童、西门子等大客户，1981年的销售额达到了1.1亿美元，3年翻了近10倍。
而N公司这边研发一片混乱，一台售出的光刻机都没有。
油压轴承也出了问题。有一天，油泵机发出刺耳的嘶嘶声，机油从导管喷涌而出，整个超净工作室沾满了油污。
他们决定要改用永磁体来驱动电机。
经历无数次失败，他们的线性电机实现了两个目标：
运动时达到极高的加速度，带来光刻机更高的吞吐效率；
静止时停在该停的位置，达到极高的静态精度。
但是大家不知道该怎么量产这台机器。
因为大家不喜欢搞一大堆图纸，出了问题都是拿嘴沟通，解决了就拉倒。
结果所有知识分散在所有人的脑袋里，连第二台机器都不知道该怎么“复制”出来。
N公司想了一招：懒得动笔，那就把所有流程都用相机拍下来。
在经历了非常动荡的内部磨合之后，他们终于将一台测试样机送到了IBM。对方虽然提出了一些改善建议，但看上去就要下订单了。
负责人乔治乐观地说：“他们会订购三四十台呢！”
但是接下来很长时间，IBM都没有下订单。
团队士气低迷，而飞利浦内部对光刻机项目的质疑也越来越大。
半导体材料部门从G公司订购的设备总能按时交货，但自家N公司的设备却总是延期。
G公司一年能卖200台光刻机，N公司只有5台，还是供给飞利浦。
飞利浦CEO德克下令：“尽快结束光刻机这种没意义的项目。”
他们打算叫停或出售飞利浦各种不赚钱的业务，这是西方大公司的常规操作。
有一家荷兰本地的芯片设备厂商想要接盘，它的名字叫ASM（先进半导体材料公司），但是N公司高层很快就把它的名字划掉了，嫌人家体量太小。
这时候，美国G公司最大的竞争对手P公司（Perkin-Elmer）受邀来到飞利浦考察。
他们参观完光刻机制造产线以后告诉他们：“你们这简直就是一间用金砖做的茅房。”
意思是虽然技术不错，但是没必要弄这么昂贵。
更让P公司高管惊讶的是，飞利浦董事会高层对芯片市场一无所知，对光刻机业务满脸嫌弃。
他们问N公司的人：“呃，你们大领导知道自己在说啥吗？”
P公司有意愿收购，但随后他们又参访了另一家公司，就改了主意。
N公司觉得自己就像没人要的孩子。
但只说对了一半。
因为ASM的老板德尔·普拉多（老普）始终不死心。
他的公司在1978~1983年间收入增长了6倍。
1983年春天，负责飞利浦光刻机业务的技术董事克鲁伊夫（老克）在报纸上读到了ASM成功地故事。他意识到：老普这家伙还挺有钱的。
当时飞利浦全新的步进式光刻机距离完工只剩一步之遥，而ASM成了他们最后一根救命稻草。
1983年，当老克第一次走进老普办公室的那天，他们只用了不到1个小时就敲定了飞利浦和ASM建立合资企业的计划。
也就是后来的阿斯麦（ASML）。
老普想做的事情很简单：他的公司生产其他几乎所有种类的芯片制造设备，除了光刻机。
收了N公司，他就能做成设备全产业链一条龙。
双方股权50%对50%。
但实际上，只有老普拿着真金白银注资210万美元，而飞利浦几乎“一毛不拔”，拿着一批过时的设备、原料充抵注册资金180万美元，只掏了30万现金。
连飞利浦的管理人员都看不下去了：“这家新公司买杯咖啡就能破产。”
在收购之后，老普才发现阿斯麦的产量真是马尾巴穿豆腐——提不起来，连年产40台的目标都达不到。
那家法国的C公司也很拉胯，供应的16个镜头里只有1个能满足客户IBM的要求。
一些著名分析师表示：这家合资公司注定失败。
1984年春天，阿斯麦拥有47名意志消沉的飞利浦员工。
他们之所以肯来，是因为集团保证4年后他们可以转岗回到飞利浦。
那一年，G公司和尼康是全球光刻机的冠亚军，而阿斯麦的市占率依然是0。而佳能、日立和其他国际公司也在争抢蛋糕。
他们计划在1986年参加硅谷的国际半导体展会，展示一款新光刻机来抢占市场。
但在两年内量产一台比对手更强的光刻机，几乎不可能。
阿斯麦的第一任CEO贾特·斯密特（老贾）担起了这副重担。
在阿斯麦几乎没人喜欢他独断专行的风格，多年后当他离职时，同事按惯例给他众筹的离职红包里只装了80美元。
但他是带着阿斯麦起飞的第一人。
他逼着大家改变工作流程，每天拿出一部分精力来记录工作日志，整理文档。
客户明确告诉老贾，他们不需要欧洲的光刻机：“等你卖出去20台，再来找我谈吧。”
老贾没有一蹶不振，而是发现了产业升级过程中的机会：
从大规模集成电路（LSI，细节大于1微米）到超大规模集成电路（VLSI，细节小于1微米），产业需要新一代光刻机，处理的晶圆尺寸也会从4英寸升级到6英寸。
而当时业界没有形成解决方案。
尼康、G公司，都还在用导程螺丝杆来移动晶圆台，图像细节定位精度大于1微米，而阿斯麦掌握着技术优势。
老贾认为，这是阿斯麦弯道超车的机会——两年后，交出一台成熟的VLSI光刻机。
他估计，这需要投入1亿美元。
他需要去求2个爸爸——两个前期只投入了210万和30万美元的爸爸们。
老贾精心准备了一套PPT，给董事们画出了新的大饼，指出阿斯麦的一些技术无人能比，行业未来一定会大洗牌，成为头部公司的市占率和回报是非常可观的。
“我们可能需要多达1亿美元，但只是一个粗略的估计。具体的数字可能更少，也许5000万就够了。”
事后证明，老普估的很准。
包括老普在内，董事们很震惊，这个保底数字是当时母公司ASM全年的营收，而ASM刚刚扭亏为盈。
最后老贾得到的回复是：你可以接着搞，董事会追加300万美元（0.03亿美元），剩下的钱你自己想办法。
之后，老贾一边找钱，一边招人。
他们需要软件、电子、机械、光学、测量和控制技术等各个学科的人才。
为了钓到更多的鱼，他们在报纸上登招聘广告，怕公司没名气，擅自用了飞利浦的标识——老贾假装自己不知道，还被母公司骂了一顿。
结果收到了300份简历，很多人的求职信上都标着“请转交飞利浦公司”，大家都是冲着大厂来的。
02
20世纪80年代，随着日本半导体产业，尤其是内存产业的快速发展，佳能和尼康获得了巨大的发展机会。
从日本到美国，他们一步步蚕食着G公司原本占有的市场。
1984年底，日本光刻机市场规模超过美国。
这一年，阿斯麦把公司搬到了荷兰南部的费尔德霍芬，一座人口只有4.5万人的城市。
今天，全世界以万亿美元计算产值的半导体产业都要看这座小城的脸色。

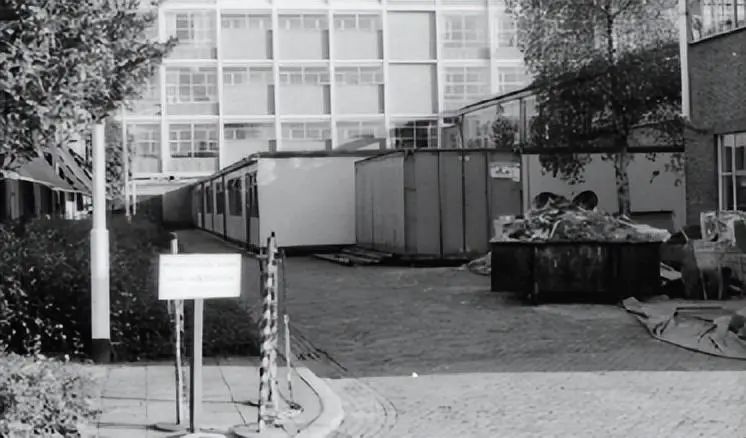

但是在当年，阿斯麦的大部分员工就是在这样一些简易板房里开发光刻机的。
为了这一次“弯道超车”计划，阿斯麦开始网罗供应商。

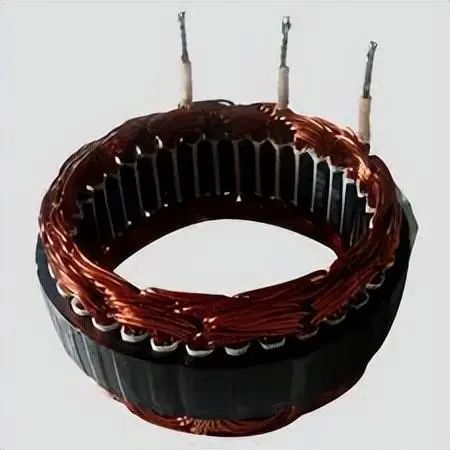

为了做出直线电动机，他们需要50个定子，也就是发电机中保持固定不动的部分。
他们在飞利浦的供应链当中寻找工厂，这些企业每年都是给飞利浦做上万件零部件配套的。
他们告诉对方一年只需要50个，谈话就结束了。
阿斯麦的员工觉得自己像个没人搭理的小娃娃。
但他们没有退缩，而是找到飞利浦各个工厂求援，一开始都吃了闭门羹。
这些工厂没见过这么执拗的人，他们的态度也开始松动。
最终阿斯麦员工发现，只要穿过几条街，就可以在飞利浦的玻璃工厂里找到一些精密的玻璃部件。

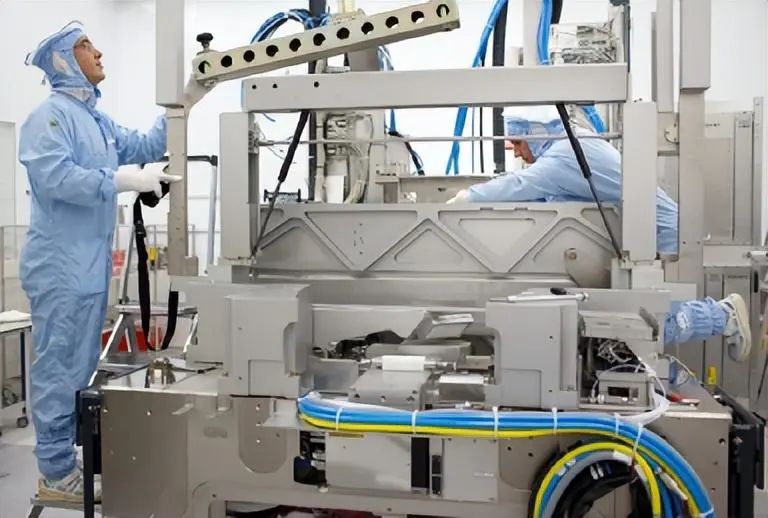

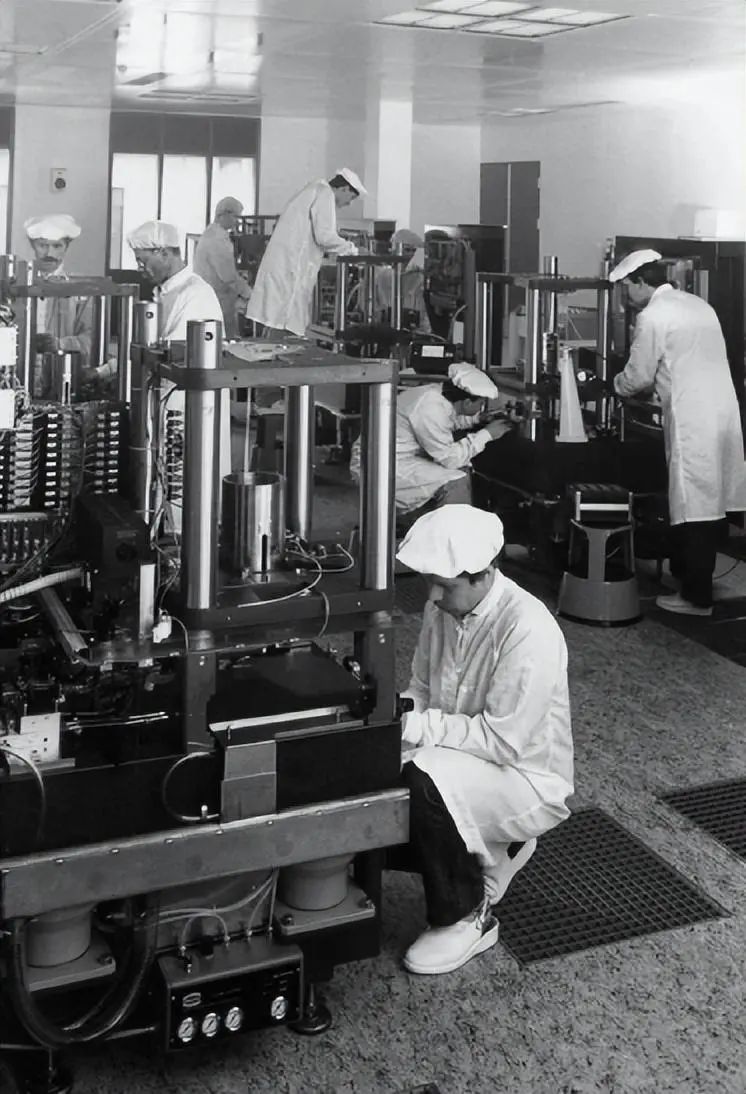

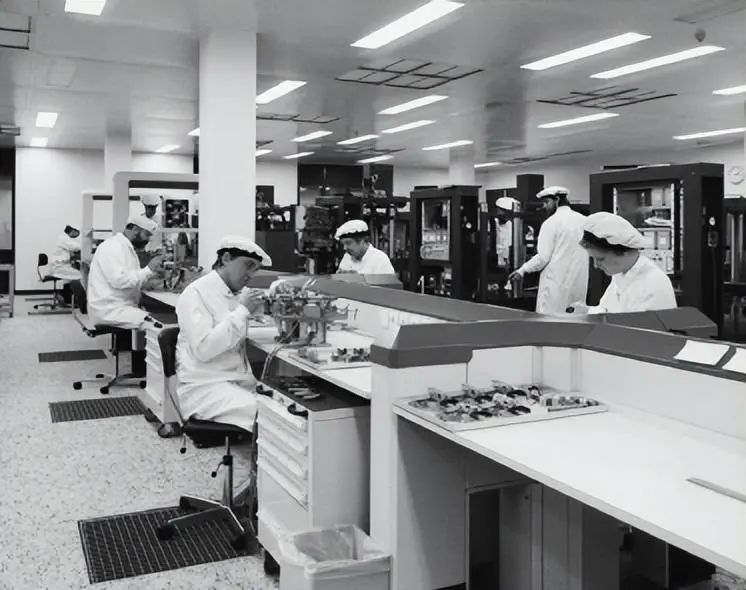

工人在ASML楼内的新超净室中组装
供应链解决了，但交货又成了问题。缺少一个部件，光刻机就不能工作。
负责供应链的克拉森几乎要崩溃了。
他周五下午问飞利浦的司机，零件啥时候到。
司机说：“都快五点啦，这周没戏啦。”
因为飞利浦员工从不加班。
克拉森绞尽脑汁，想出一辙，没想到真的管用：
给他们塞一笔加班费，送上几杯啤酒，再来两瓶葡萄酒。
所以他的后备箱里装满了各种酒。
为了确保不缺东西，他要求所有东西堆在他眼前。
结果他的办公室里堆满了电缆、插头和成箱的零件。

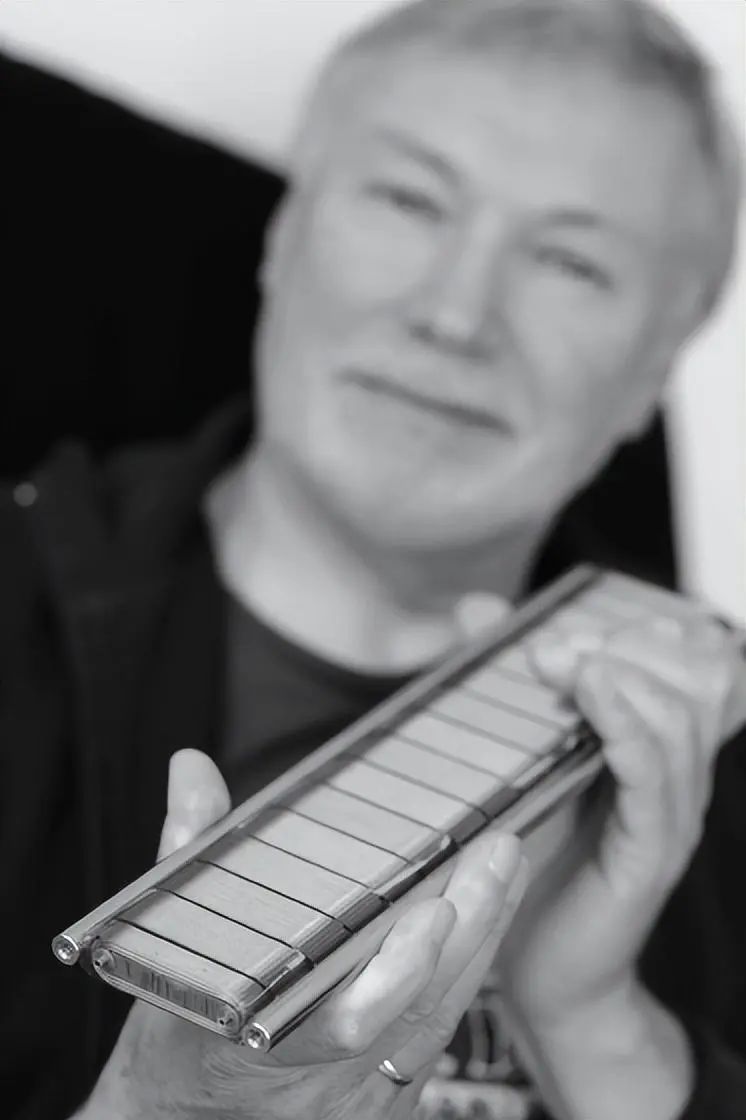

克拉森与电动机零件

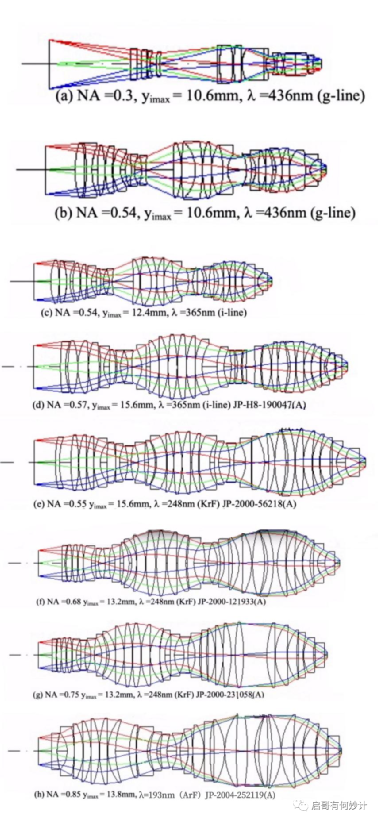

在镜头方面，他们一脚踢开了不靠谱的法国C公司，再次找到蔡司。
但对方再次拒绝为阿斯麦定制镜头，而是让他们从库存里挑。
阿斯麦给蔡司画大饼，说未来几年会扩大数倍的订单量，蔡司一点也不感兴趣，因为一个蔡司“金手指”工匠要培训几年甚至十几年，人才供给跟不上。

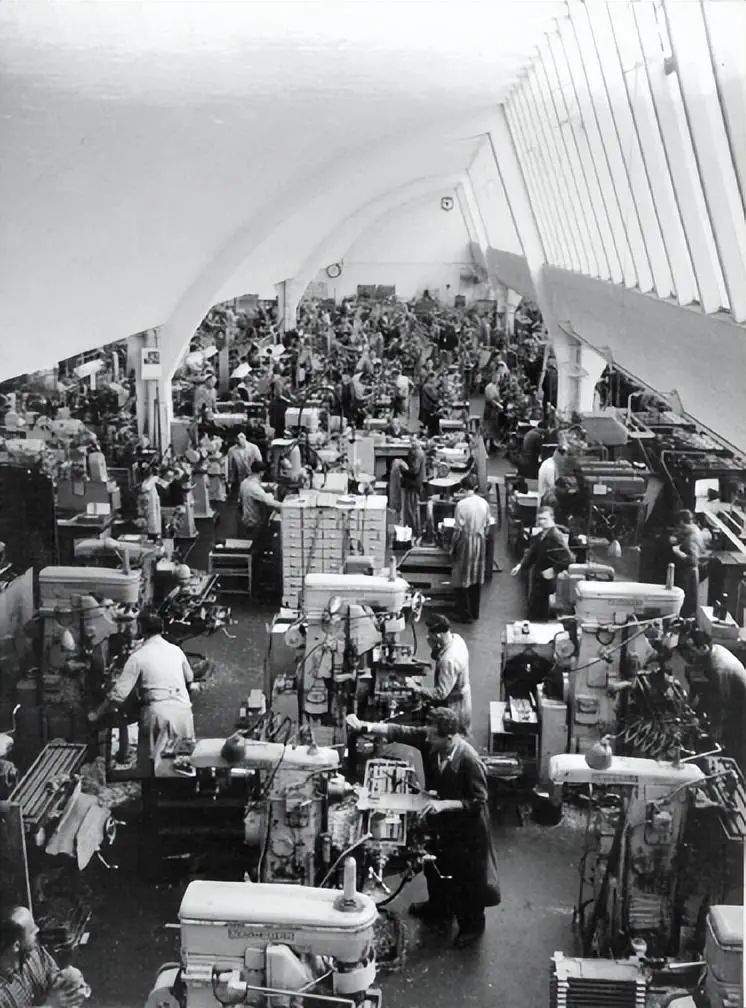

20世纪50年代蔡司的中央光学生产车间
经过一番软磨硬泡，蔡司最终还是答应了。
但是蔡司上来就坑了阿斯麦一把。
由于密封镜头的胶水同其他材料的热膨胀系数不一样，镜片用着用着就会发生漂移，图像变得模糊，客户退回了一批又一批产品。
蔡司当年的这个问题不仅坑了阿斯麦，也坑了美国的G公司。
在承认这个问题之后，蔡司才低下了高傲的头颅，开始同阿斯麦共同研发光刻机光学系统的解决方案。

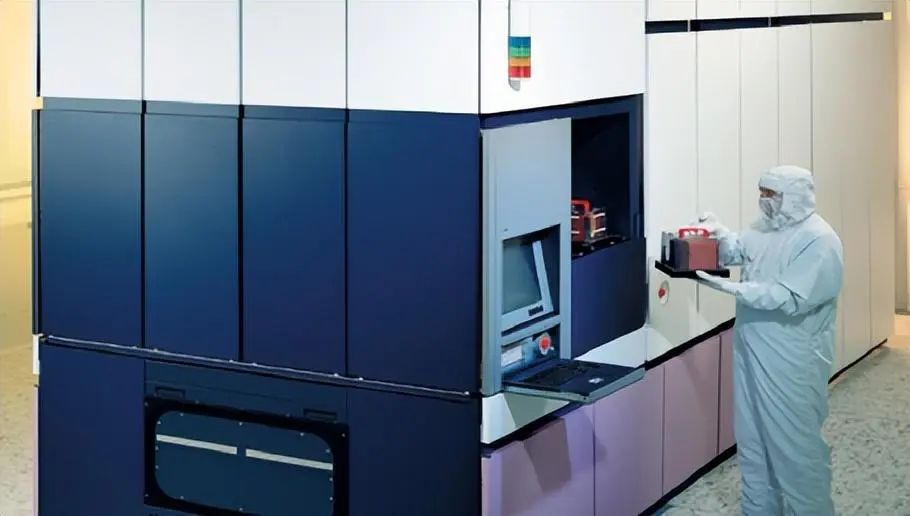

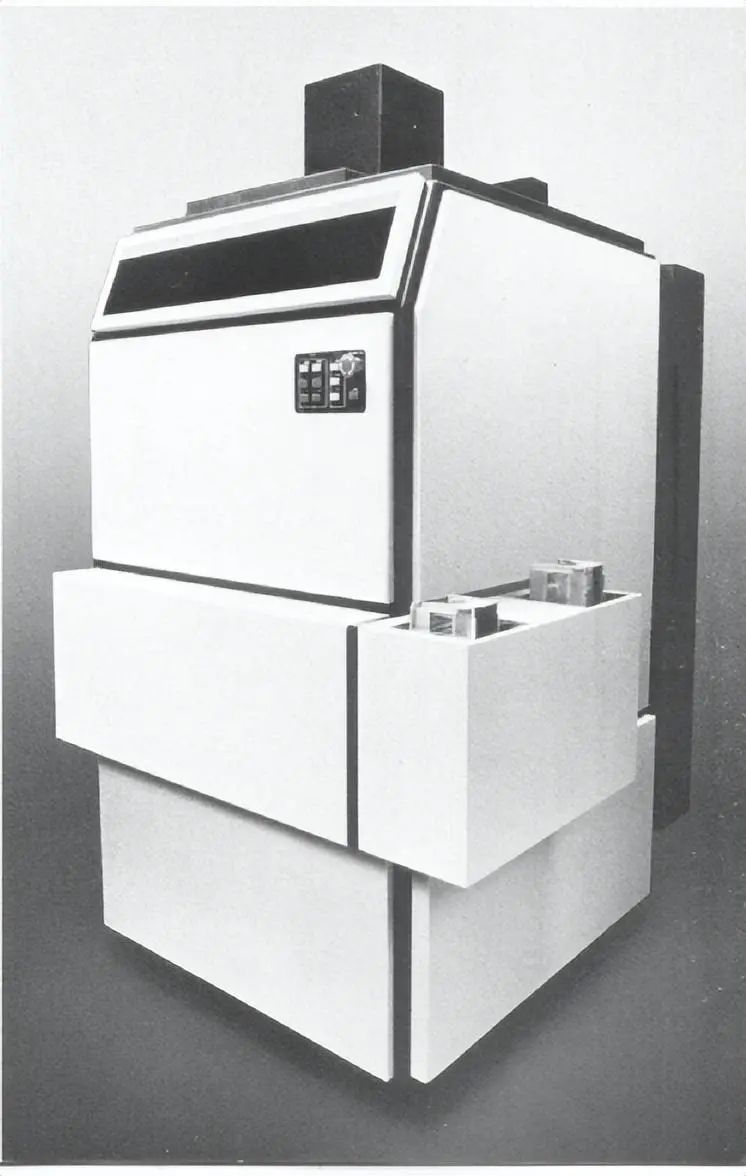

1985年，阿斯麦的新机器PAS 2400制造完成。
老贾打算敲锣打鼓地宣传一番。

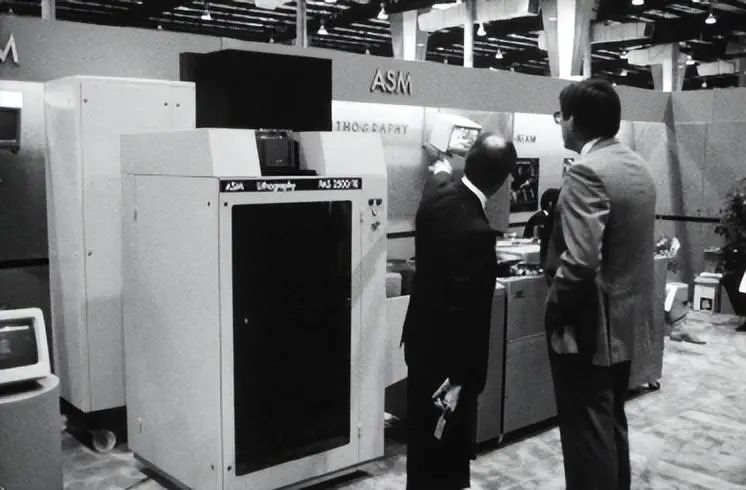

在半导体展会上，他们在参观手册上买下了10个版面，拿自家机器与行业主流产品进行对比，跟现在手机发布会上的参数对比没什么两样。

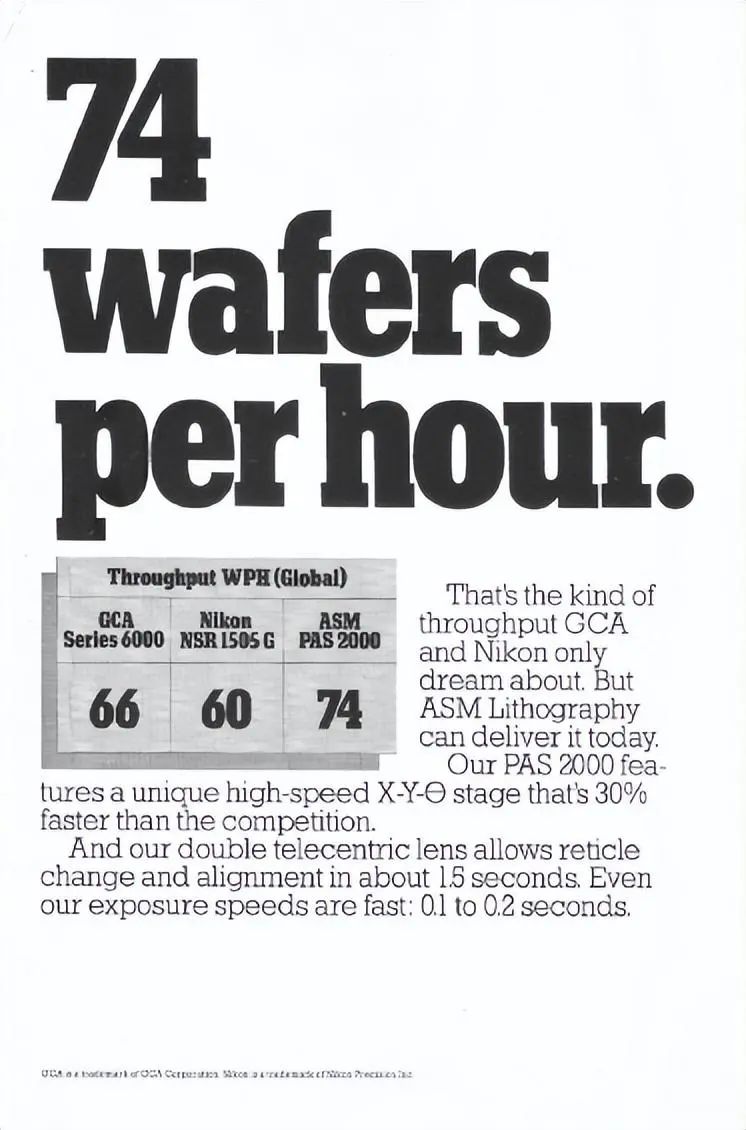

广告：阿斯麦光刻机每小时处理硅片74片，高于尼康和G公司
在展会上老贾还发现一个好消息：
他们的PAS 2400几乎一直正常运行。
而尼康等企业的光刻机在演示过程中都出了问题。
为了维修设备，对手的展台经常闭门谢客。
那年夏天，阿斯麦终于拿下了AMD的一台测试样机订单。客户反馈不错，但就是不下订单。
当年全球半导体市场进入下行周期，光刻机买家很少，美国和日本企业还是占据主导地位。
老贾有些灰心了：没有一家正经厂商下订，连飞利浦都拒绝承诺购买。
与此同时，母公司ASM也陷入困境，亏损580万美元。
为了帮阿斯麦找市场，老普甚至跑到保加利亚拿到了一台订单。
员工说：“没客户，没机器。老板像疯子一样到处跑，到处花钱，就好像钱会过期一样。”
1986年，阿斯麦依然没客户，而每个月的开支高达数百万美元。
市场变化太快了，PAS 2500也不能满足需求了。美国企业正朝着专用集成电路（ASIC）发展，阿斯麦需要研发新一代升级版——PAS 3000，并实现高度的自动化。
很多研发人员陷入了长期“996”和“007”的状态里。
阿斯麦在当地租了一栋楼供加班员工睡觉，另一些人把睡袋放在后备箱，以防“睡楼”里住满了人。
1986年，市场复苏，AMD订购2台PAS 2500，中国订购了一台油压驱动的旧式PAS 2000。
那些想在VLSI领域大干一场的芯片制造商开始关注日本之外的设备厂商。
老贾给大家鼓劲：“今年我们卖多少台，那就是基数，明年就能翻5~10倍！”
1986年5月，第一台PAS 2500量产光刻机终于下线了。
当第一台交付给客户的光刻机用叉车装进卡车的时候，负责维护机器的工程师维克的心提到了嗓子眼。
他发现有一个标记某部件的气球漏气了，他跳进卡车里，把气球吹了起来。
同事哈哈大笑，说他就好像在给机器做人工呼吸。
卡车一路缓缓行驶，阿斯麦没有联系交警开道。
每当车队停在十字路口，员工们一窝蜂地走上去指挥交通。
这台机器的正常交付给阿斯麦员工注入了强心剂，大家工作热情高涨，自愿加班，有时候甚至昼夜不停。
但无论这时故事充满多少温情与热情，他们都不是国际舞台的主角。
阿斯麦市占率只有5%，只能靠荷兰政府提供的研发拨款和补贴来维生。
蔡司的镜头问题最终把G公司拉下王座，而尼康改进了自家的光学系统，乘势而上，在80年代后期成为全球光刻机的新霸主。
老普在接盘以后对阿斯麦无法盈利的处境越来越愤怒，1986年母公司亏损2500万美元，阿斯麦亏了1400万美元。
而这时蔡司的镜头有一半都不合格，另一半还迟迟不到货。
老普压力大到顶不住了，母公司在芯片炉等设备上挣的钱全都用来给阿斯麦填窟窿了，即便这样阿斯麦工资也快发不出来了，老贾还要母公司追加投资，老普和老贾甚至会在走廊里互相咆哮。
老普只能考虑出售阿斯麦，断尾求生。
他联系了日本的三井物产、住友集团洽谈收购，未果。
直到1987年6月1日，AMD终于下了25台PAS 2500的订单，那天老贾高兴得在走廊里吹了一天的口哨。
但是两个月后，他卸任的日子也到来了，另一家德国公司把他挖走了。
300多人给他筹集的离职红包，放在一个帽子里，不到80美元。
至此，阿斯麦烧钱规模已累计5000万美元。
还能再糟糕一点吗？
不会了，因为天降猛男了。
1986年，张忠谋受邀回到中国台湾，出任台湾工研院的院长。
1987年，工研院和飞利浦成立了一家合资公司，名叫“台积电”，飞利浦占股27.5%，是台积电最大的外部股东，还将一些芯片生产线转移到了中国台湾。
结果1988年底，台积电新产线就快装好的时候，发生了一场大火。
台积电把所有烟熏火燎过的光刻机退回了阿斯麦，还下了17台新订单。
阿斯麦发现这些退回来的机器，有的只让烟熏了一下，很容易修好。
而为火灾买单的保险公司成了阿斯麦1989年最大的客户。
当年的74台订单让阿斯麦利润翻了一番，达到700万美元，全球市占率达到15%。
但是大火不是年年有，阿斯麦怎么才能更上一层楼，超过尼康和佳能呢？
你需要把事情做对，然后耐心等着对手出错。
1988年，合资企业解散，阿斯麦从两个爸爸手中独立了出来。如果有朝一日阿斯麦上市或出售，老普的ASM将受益。
为了抓住DRAM（一种内存）市场蓬勃发展的机会，所有光刻机厂商都在布局。

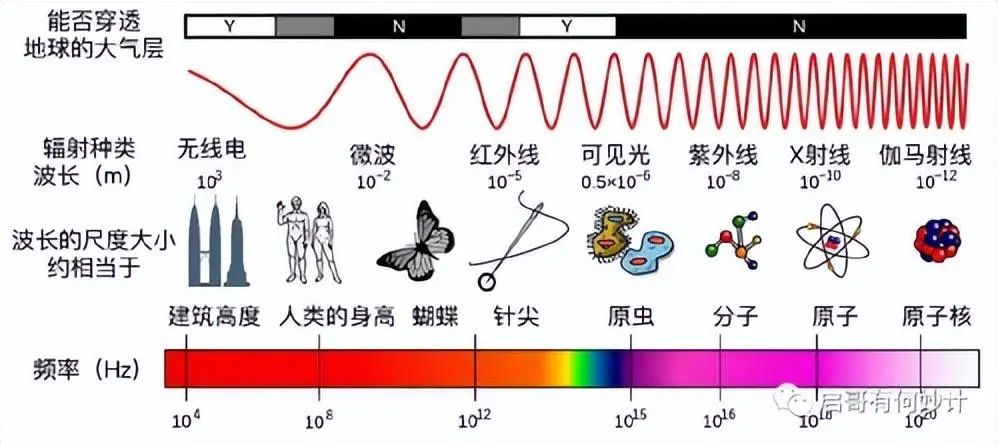

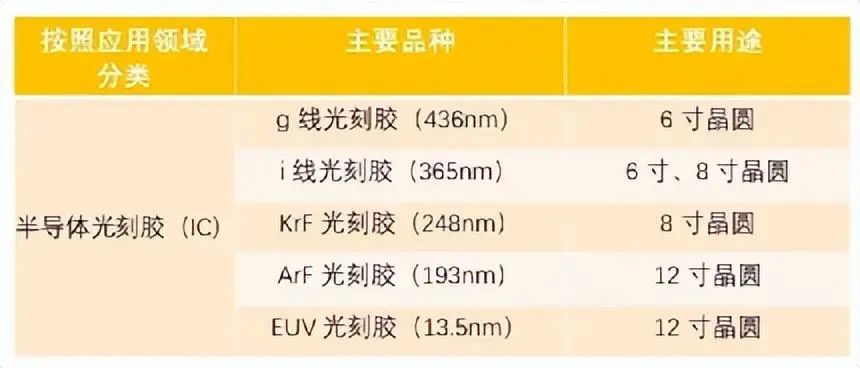

光刻机中不同波长的光对应着不同的制程工艺。
总体上，光刻机用的光线一直是往更短波长发展的，从紫外、深紫外到极紫外，都快接近X射线了。
佳能和尼康选择“跳过i线”，直接从g线跳到深紫外线（DUV，图中的KrF和ArF），但碰到了棘手的技术问题，当时连适合248纳米DUV的光刻胶都没有。
而阿斯麦刚刚历尽劫难，没能力大举投入DUV，只能老老实实做i线。

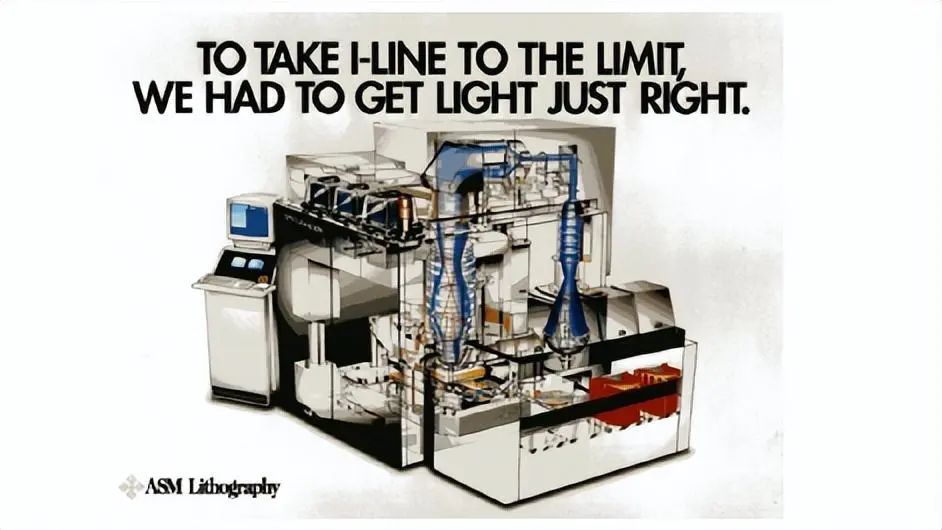

从荷兰政府和欧共体那里，阿斯麦拿到了1650万美元用来研发新的PAS 5500，也就是i线的步进式光刻机。
这时候，阿斯麦遇到了台积电之后的第二个贵人——IBM。
IBM财大气粗，为了从6英寸晶圆升级到8英寸，他们决定第一个吃螃蟹，业内第一套8英寸设备的研发费用他们包圆了。

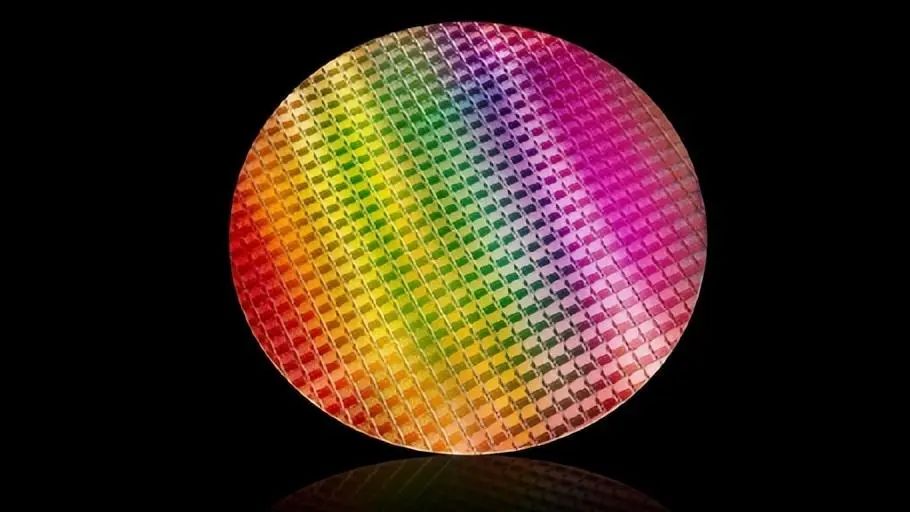

8英寸晶圆面积是6英寸的1.778倍，能切出的晶粒（Die）就更多，浪费更少，帮企业挣到更多的钱。
最后IBM投入的这笔金额是——10亿美元。
但对阿斯麦不利的是，他们在IBM的供应商名单中排在最后一名，第5名。
IBM大部分人倾向于尼康这些“老牌”巨头。
巧的是，在美国纽约州达奇斯县的东菲什基尔，IBM全新工厂的负责人凯利没有墨守成规，而是对所有供应商一视同仁。
相比于对手，阿斯麦的优势是精确的曝光对准。
IBM的高管希望来到阿斯麦公司考察新机。
PAS 5500的总架构师老范（范登布林克）要求所有人严阵以待，各司其职，演示10个子系统模块，比如镜头组、电动晶圆台。
在IBM高管来访前的周末，老范亲自给所有工程师的老婆们打电话：
“对不起，您的丈夫这周末必须加班，我们需要他。”
但是1991年1月11日，老范接到IBM的电话：他们来不了了。
海湾战争打响，IBM不让高管坐飞机，因为那样会有风险。
老范急眼了，在公司里疯狂咆哮，因为如果拿不下IBM，阿斯麦可能离倒闭关门就不远了。
同事老波（波拉克）看着他发泄完，点了一支烟：“你知道不，咱们应该直捣黄龙，去他们IBM。”
老范惊了：“但咱没法带机器过去啊。”
老波说，立马成立一个摄制组，把原本要展示的所有内容拍成录像带。
老范喜出望外。
他们找了一家专业的影视公司，拍摄剪辑好以后第二天就飞到了IBM总部。
凯利等高管看了影片，有人差点从椅子上摔了下来。
用他们的原话来说：“我们从来没见过这么先进的设备。”
PAS 5500在业内率先使用模块化设计，并行开发，每个模块都留有自动通信接口，最终拼装成一台光刻机。
这种设计的研发、生产效率都大大提高。
而且模块化设计可以让客户随意选配各种部件包，包括各种镜头，各种尺寸，各种光源，各种投影模式，应有尽有。
所以阿斯麦把这一代光刻机做成了一代光刻平台。
就这样，阿斯麦实现了IBM的破冰之旅。
为了大批量供应光刻机，阿斯麦转过头去开始倒逼蔡司转型升级。
蔡司6个“金手指”辛苦一年，只能交付10个i线光学元件。
产能低得像一个噩梦。
他们必须摒弃过去“金手指”工匠纯手工打磨镜片的方式，加入全自动化设备。

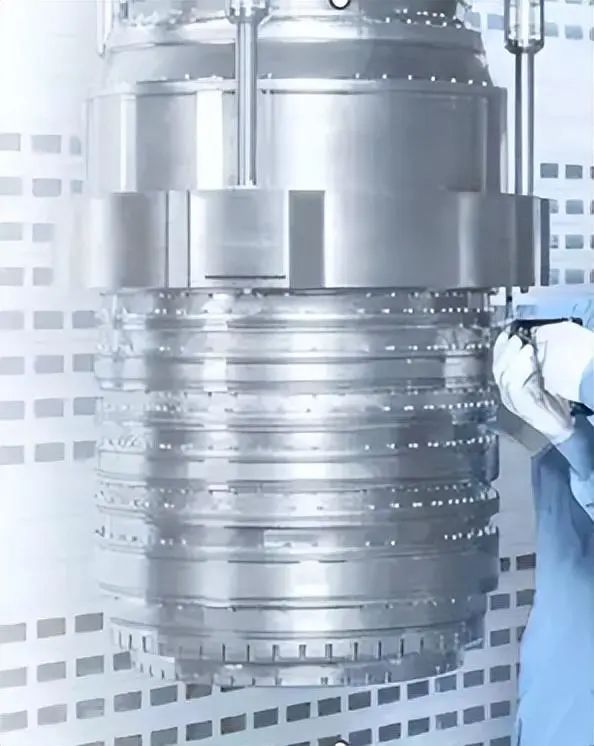

随着PAS 5500的普及，蔡司终于解决了镜头生产对人工的依赖问题。
1996年，抛光机器人就可以让镜头元件的精度达到原子级别，只需要80个人就能年产200多个复杂镜头。
再后来，蔡司高管加入阿斯麦监事会，双方建立独家排他关系，阿斯麦入股蔡司，还为后来的EUV光刻机蔡司光学系统研发提供资金支持。双方紧紧地绑在了一条船上。
但回到90年代初期，阿斯麦最大的问题还是缺钱。
1991年，阿斯麦亏损了500万美元。
飞利浦并购部门建议关掉阿斯麦。
阿斯麦方面表示PAS 5500订单能让公司起死回生，恳求老东家不要断奶！
他们还腆着脸找飞利浦借了2100万美元来发工资。
1993年，情况开始改善，订单量、交付量显著提升，公司现金流第一次开始正向净流入，盈利1100万美元。
他们拿着2100万美元的支票拍到了飞利浦同事的桌上，笑得像个傻子一样，其他在场的人都使劲鼓掌。
第二天飞利浦财务部的人打电话来把他们骂了一顿：“下次别再用支票付这么多钱了，集团损失了两天的利息呢！”
这一时期，阿斯麦的步进光刻机比竞品贵25%，但是生产精度和生产率都更高，能很快帮客户把钱挣回来。
他们甚至有信心跟客户签“不赚钱不付款”的合同，一开始只收80%的钱，尾款根据客户业绩支付。
为了筹到更多的钱扩大生产，阿斯麦在90年代初期选择上市，并拿下了韩国三星等大企业的订单。
飞利浦通过阿斯麦上市获得了1.25亿美元。
1996年，荷兰新闻周刊Elsevier将阿斯麦排在值得购买的股票列表的第一名。
20世纪末，他们离登顶全球光刻机霸主只剩一步之遥。
那时候，阿斯麦的一些员工穿着T恤衫走来走去。
衣服上印着一行大字：我们会打败日本人。
那么尼康，是如何走下神坛的？
03
20世纪末，当时先进的制程工艺从130纳米来到90纳米，晶圆尺寸从8英寸来到12英寸，光刻机的波长也从248纳米进入193纳米。
用干式193纳米（波长）光刻机，极限的制程工艺是65纳米。
怎么做出40纳米以下制程的芯片，所有半导体专家都在探索。
当时给出的方案包括157纳米F2激光、电子束投射、离子投射、EUV(13.5纳米)和X光等。
尼康等企业都选择了157纳米激光方案，因为难度低一些。
阿斯麦没想好，于是决定157纳米和EUV两条路线齐头并进。
结果尼康做了半天，样机测试结果并不理想，一直琢磨怎么缩短光的波长，没弄好。

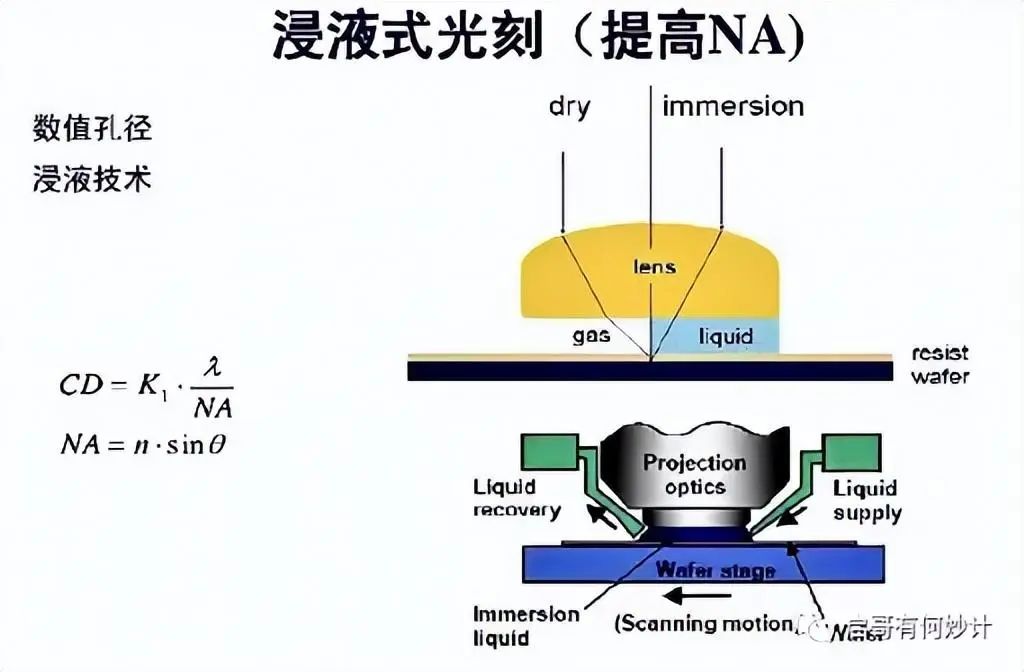

而2004年，阿斯麦利用当时最新的“浸润原理”，做出了浸没式光刻机。
而浸润原理很简单，就是在光刻胶上方抹一层水，水的介质折射率是1.44，那么193纳米÷1.44≈134纳米。
2006年，阿斯麦的新款光刻机在英特尔顺利通过40纳米工艺验证，拿下了英特尔的大订单。
而此时尼康在157纳米路线上积重难返，新型光刻机也无人问津。
因为阿斯麦光刻机最后一片镜片是纯平的（能放水），而尼康的是曲面镜片。
如果尼康要改用浸没式系统，整个镜头光路都要推倒重来，至少需要2年时间。
2009年，阿斯麦反超尼康，首次占据了光刻机7成的市场份额，把尼康逼到了墙角，此后再无翻身的余地。
而阿斯麦利用193纳米浸没式光刻机一路做到了7纳米制程工艺。
但是即便如此，这也只是停留在深紫外（DUV）的领域，还没有达到今天登峰造极的极紫外（EUV）光刻机领域。
从1997年开始，英特尔为了突破193纳米的限制，发起了EUV LLC联盟，集合阿斯麦、AMD、摩托罗拉、美国三大国家实验室，召集几百名顶级科学家，投入2亿美元，发表几百篇论文，只为了从理论上验证EUV的可行性。

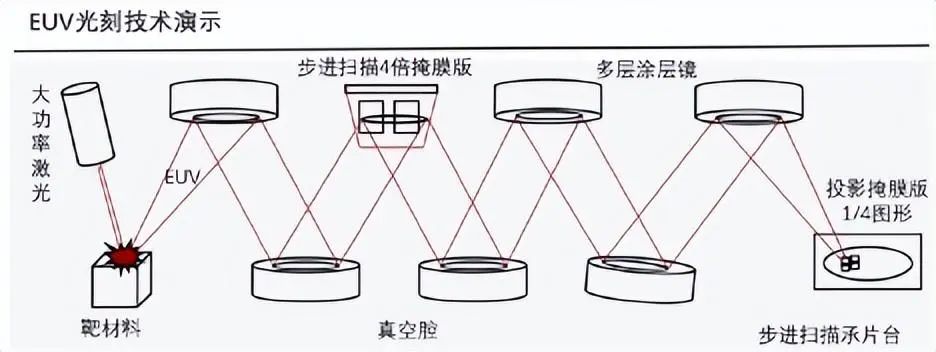

EUV使用的13.5纳米光线，波长太短，连空气都穿不透，只能在真空环境中传播，现实中没有任何单层材料可以反射它，而是需要几十层钼和硅层层叠叠摞起来，在镜片上镀膜才能完成，每一层只有纳米级别的厚度，且每层误差不能超过0.01纳米，相当于京沪高铁一根铁轨，起伏不能超过1毫米。

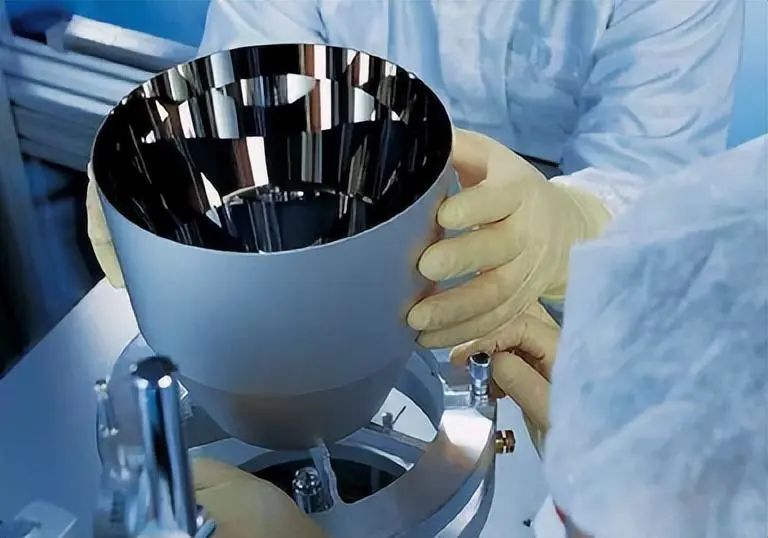

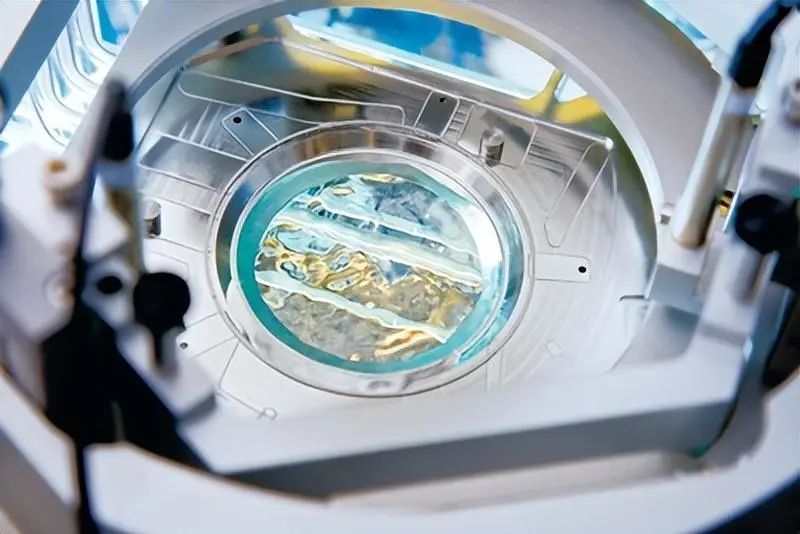

钼反射镜
2003年，理论验证完成，联盟解散，球传到了阿斯麦脚下。
这个联盟成立的一个特殊背景是，美国人要不要向外国企业开放研究成果？
美国政界多数人认为荷兰是美国可靠的合作伙伴，但不包括日本。
就这样，美国允许了阿斯麦获得美国国家实验室最先进的光刻研究成果，而把尼康和佳能排除在外。
在联盟尚在的2001年，阿斯麦还收购了美国最后一家头部光刻企业SVG，阿斯麦获得了一些EUV光刻方面的专利技术。

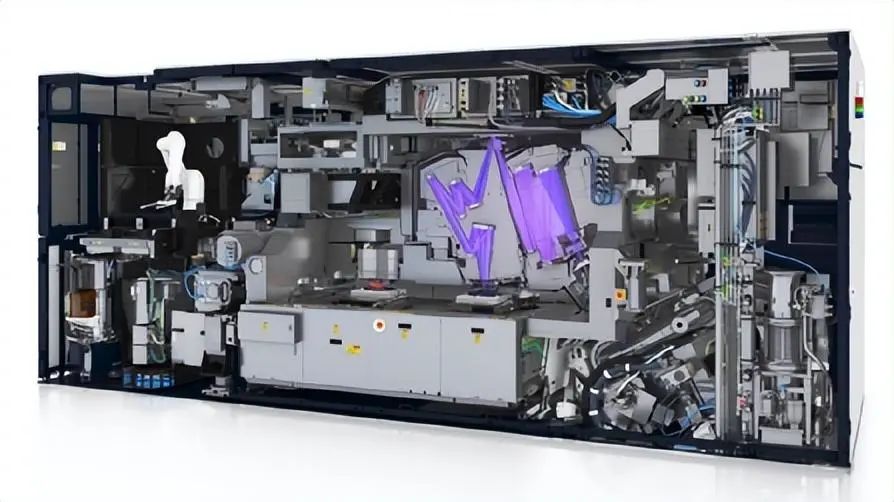

2010年，阿斯麦造出了人类第一台EUV工程样机。
直到今天，它都是世界上唯一一家量产EUV光刻机的企业。
它已经成为荷兰最大的出口企业，全球最大的芯片设备制造商。
这就是阿斯麦的故事。
开头我说了，这是一个能让国人既振奋又沮丧的故事。
振奋的地方在于，我们看阿斯麦的成长，跟一家创业公司九死一生的故事没什么两样。
从一小撮人开始，他们甚至都没有信心活下去，随时想着“跑路”回飞利浦上班，到挺过一道道难关，实现出货，实现签单，实现逆袭。
这样的事荷兰人能做到，中国人能做不到？
但是让人沮丧的地方在于，我们在国内和友邦当中，可能严重缺乏像蔡司、尼康这样的顶级光学仪器制造商。

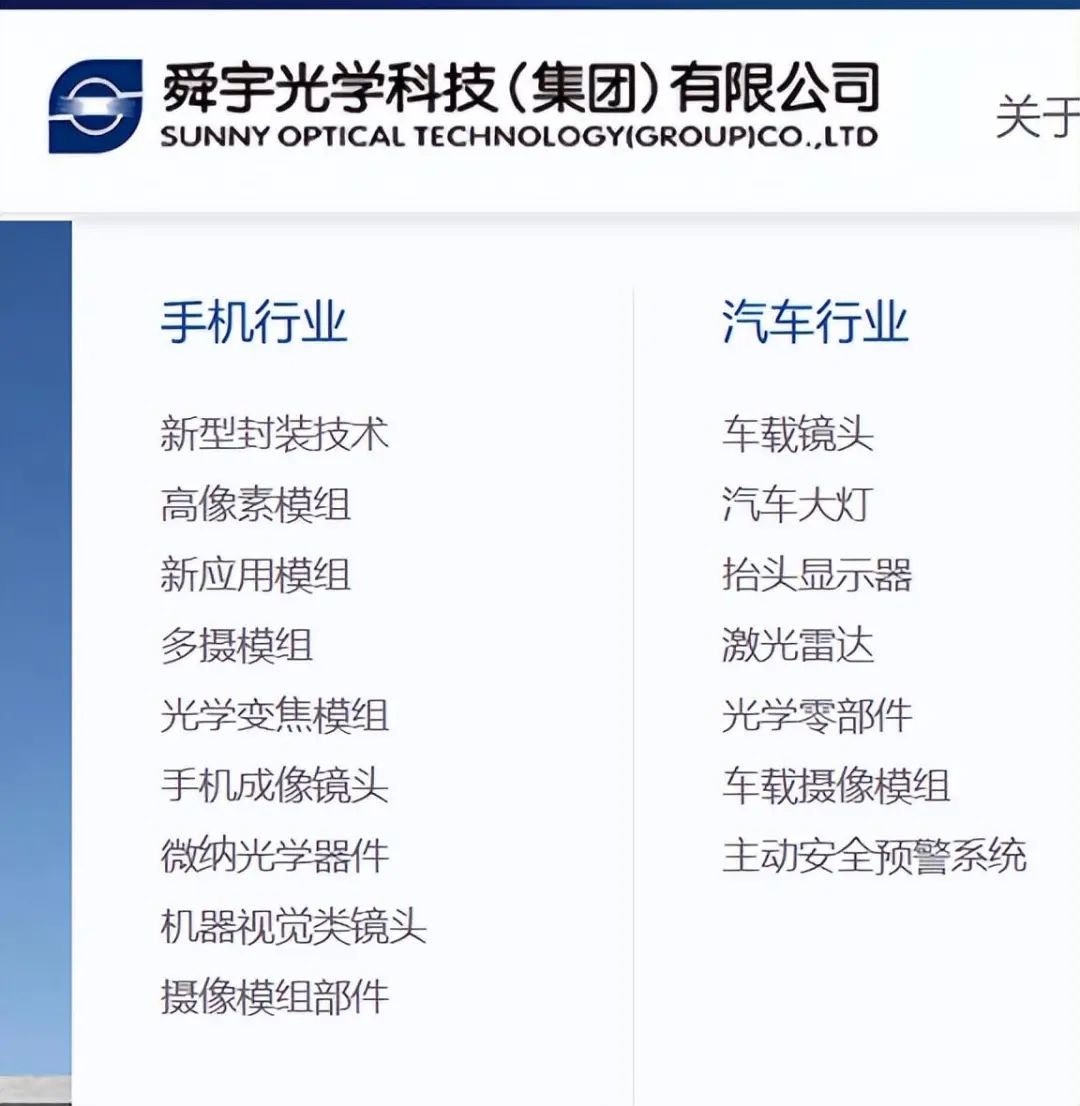

以智能手机镜头为例，国内虽然有舜宇光学这样的企业可以提供相机模组了。
但是国产旗舰机的顶级光学解决方案依然严重依赖海外供应商，比如蔡司和索尼。
更不要提什么EUV光刻机的国产光学解决方案了。
从蔡司的发展史来看，培养顶级半导体光学系统的技术能力可能是一个比打造光刻机系统更漫长的过程。
因为光刻机的镜头是全世界最大、最精细的单反。

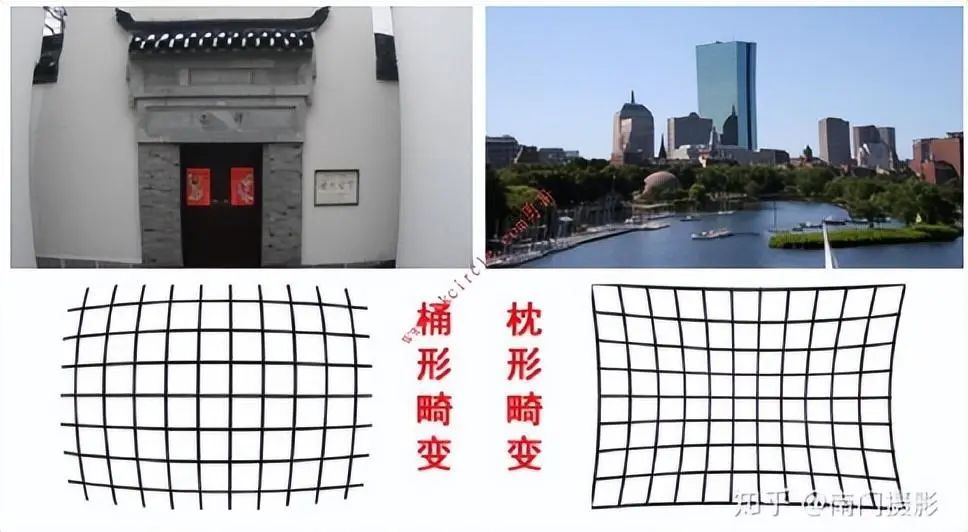

玩过摄影的人都知道，好镜头和差镜头的一大区别在于图像畸变的程度。
摄影的时候畸变，你还可以后期处理，但光刻机的成像必须矫正到0，就要靠插入镜头来解决镜头带来的问题。
结果就是一套套越来越复杂的光学系统。
各种光刻机镜头光路对比
这其中很多镜片都是来修正成像质量的。
最后导致一个光刻机镜头可能1米多高、1吨多重。
你需要能把光路精确地算出来，把镜头组合设计出来、制造出来，达到极高的工艺精度，还能完成整个镜头组的定心安装。
蔡司表示，如果把EUV光刻机镜片的面积放大到德国国土面积，那么镜头的高低误差也只有0.1毫米。

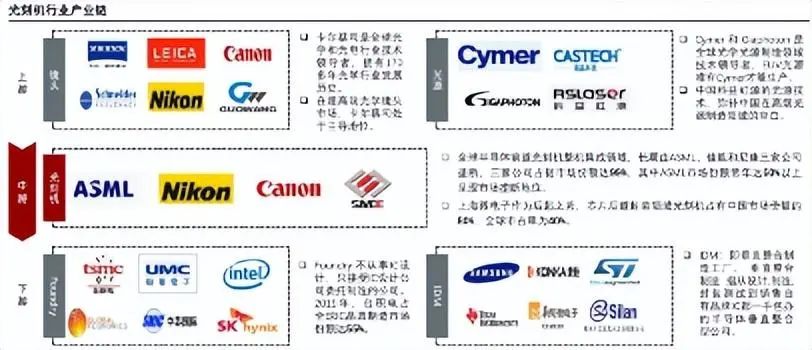

如果想要做好国产光刻机，我们第一步要做的就是培育好国产的光刻机供应链体系。
人才供给、高端材料供给、零部件和机加工设备供给，缺一不可。
研发一台光刻机，需要光学、数学、物理、化学、力学、材料、精密仪器、机械、自动化、软件识别等多学科人才通力合作。
而据阿斯麦老总自己估计，他们自己只生产EUV光刻机15%的零部件，其余都是从上千家公司购买的。他们有一整套严谨细密的供应商监控手段。
读过今天的故事，相信你已经理解了，这家公司一开始连工作日志都懒得记，能达到今天的供应链管理水平都是一点点积累起来的。
产业升级，国产替代，没有什么神话，只有一砖一瓦。
现在，我们应该像阿斯麦当年一样，先定个小目标：打败日本人。
因为中低端光刻机，比如28纳米、90纳米制程设备，由于较低的技术壁垒，竞争者数量多，尼康与佳能凭借价格优势占据中低端市场主导地位。
从中低端慢慢做起，培育产业链，一步步往上走。
就像上周阿斯麦的CEO温宁克说的：“如果中国得不到这些机器，他们就会自己研发。这需要时间，但最终他们会实现目标。”
end
一口Linux
关注，回复【1024】海量Linux资料赠送
精彩文章合集
文章推荐
☞【专辑】ARM☞【专辑】粉丝问答☞【专辑】linux入门☞【专辑】计算机网络☞【专辑】Linux驱动☞【干货】嵌入式驱动工程师学习路线☞【干货】Linux嵌入式所有知识点-思维导图新闻来源：一口Linux，文中所述为作者独立观点，不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议，请联系微信客服specltkj。
暂无评论哦，快来评论一下吧！
2026-07-16
2026-07-16
2026-06-01
