询问 AI良好的焊接，是保证电路稳定持久工作的前提。下面给出了常见的焊接缺陷，看看你遇到过多少种？
▲图1 焊接中的常见问题
▲图2 锡珠
▲图3 扰动的焊接：在焊接点冷却过程中焊锡移动，造成焊接表面起雾、结晶、粗糙
▲图4 立碑
▲图5 冷结：焊锡没有充分融化便开始冷却，焊接表面不均匀
▲图6 桥连
▲图7 过热：由于焊锡过热，焊锡顺着焊缝溜走，所剩下的焊锡不足以焊牢引脚了
▲图8 共面
▲图9 助焊剂不足：造成焊锡与焊盘之间没有充分浸润
▲图10 针孔、吹孔、裂纹

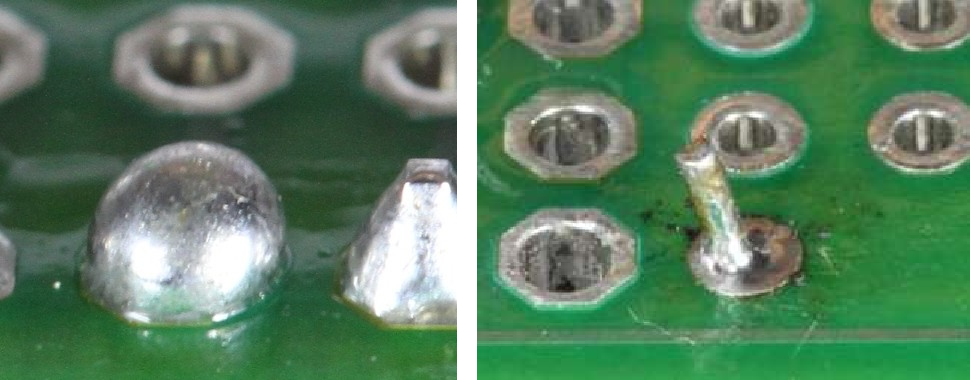

▲图11 焊锡过多、过少：焊锡过少降低了焊接强度；过多时则容易使得焊锡底部没有良好浸润
▲图12 偏移
▲图13 管脚没有修剪：容易造成焊接线相互之间短路
▲图14 焊锡太多、太少
▲图15 焊盘脱落：很容易造成短路
▲图16 利用管脚修复脱落的焊盘
▲图17 元件放错

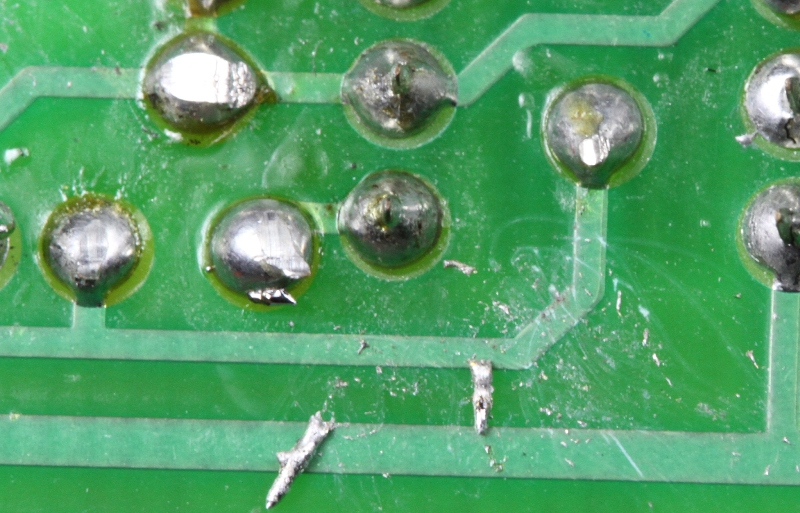

▲图18 四处散落的焊锡：容易引起电路短路，需要经过清洗去除这些散落的焊锡碰到后面的问题不要烦恼，还是需要花点时间来解决。只要耐心，上面大部分的焊接缺陷都可以被修复，如果焊锡始终不听话，你可以：推荐阅读
