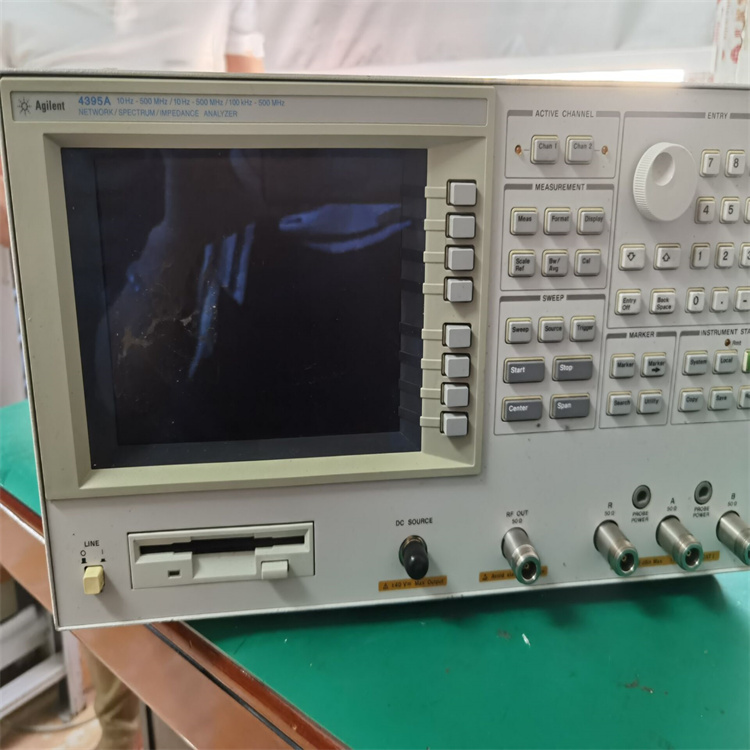

Agilent安捷伦4395A阻抗分析仪

邓志艳 135-3817-4533 微信同号

主要特性

在一台仪器上实现高性能网络分析仪、频谱分析仪和阻抗分析仪的功能

内置 IBASIC

GPIB 端口、数字 I/O 端口

网络分析

频率范围：10 Hz 至 500 MHz

IF带宽为 10 Hz 时，动态范围为 115 dB

/-0.05 dB， /-0.3 度 动态精度4395A.webp.jpg

频谱分析

频率范围：10 Hz 至 500 MHz

10 MHz 时，灵敏度为 -145 dBm/Hz

时间选通频谱分析选件（4395A-1D6）

阻抗分析（选件 4395A-010）

频率范围：100 kHz至500 MHz

等效电路分析功能

/- 40 V 或 /- 100 mA DC 偏置（选件 4395A-001）

Keysight 4395A为实验室和生产制造应用提供优异的矢量网络、频谱和可选的阻抗测量。只要有一台这样的仪器，就能进行通常评估元件和电路所需要的增益、相位、群时延、失真、寄生、CN和噪声测量。

当与测试装置一起使用时，Keysight 4395A可提供回波损耗、SWR和S参数这类反射测量。作为矢量网络分析仪，Keysight 4395A工作于10Hz至500MHz频率，具有1mHz的分辨率；它的集成合成源提供-50到 15dBm输出功率，具有0.1dB的分辨率。动态幅度和相位精度分别为 /-0.05 dB 和 /-0.3 deg。因而能精确测量今日电子系统中越来越重要的增益和群时延平坦度。

作为频谱分析仪，Keysight 4395A工作于10Hz至500MHz频率，分辨率带宽（RBW）跨度为以1-3-10步进的1 Hz 至1 MHz。全合成本振允许稳定和精确的频率分析。直接A/D转换（不使用对数放大器）实现 /-0.8 dB电平精度（@50 MHz, -20 dBm）。噪声边带低于-100 dBc/Hz @ 100 kHz载波偏置，10MHz时的灵敏度为-145 dBm/Hz。
