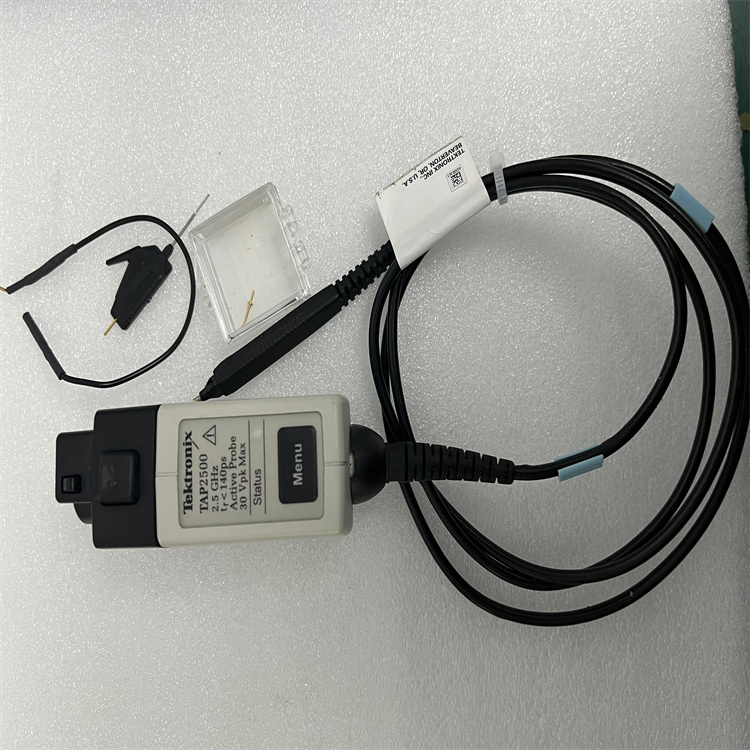

Tektronix泰克TAP2500示波器探头

邓志艳 135-3817-4533 微信同号

DPO 4000 系列示波器附件1 个 1.5 GHz 有源探头1 个 2.5 GHz 有源探头1 个 30 A、120 MHz 交流/直流电流探头1 个 Tpa-BNC 适配器1 个 GPIB 适配器，可将 Tektronix GPIB 标准转换为 USB1 个软质携带箱
规格参数
低压单端探头TAP2500主要指标：

带宽：DC-2.5 GHz，10X衰减,

输入阻抗：40 kΩ || ≤ 0.8 pF,

最大电压：± 4 V。

低压单端探头TAP2500特性和优点：

出色的电子性能

高探头带宽

快速探头上升时间

出色的信号保真度

≤0.8 pF 输入电容

40 kΩ 输入电阻

-4 V 至 +4 V 输入动态范围

-10 V 至 +10 VDC 输入偏置范围

±30 V（直流 + 峰值交流）zui大输入电压（非破坏）

全面的机械性能

用于探测小型几何电路元件的紧凑型探头头部

可使用 DUT 附属附件连接到小至 0.5 毫米针脚的 SMD

强大的可靠性设计

易用

直接连接到具有 TekVPI™ 探头接口的示波器

在示波器画面上实现自动单位缩放和读数

轻松访问示波器探头菜单画面以了解探头状态/诊断信息和控制探头直流偏置

通过示波器实现远程 GPIB/USB 探头控制

应用

· 高速设计的验证、调试和检定

· 信号完整性、抖动和定时分析

· 制造工程和测试

· 信号的电压摆幅高达 8 Vpk-pk

为应用选择合适的探头是在测量中取得zui佳信号保真度的关键。有源探头为高频测量提供了更真实的信号复制和保真度。通过超低输入电容和独特的接口，TAP2500 和 TAP3500 单端有源 FET 探头提供了当今数字系统设计所需要的卓越高速电子和机械性能。
TAP2500 和 TAP3500 有源 FET 探头经过专门设计，可使用并直接连接到带有 TekVPI™ 探头接口的示波器，通过解决以下三个传统问题来实现高速信号采集和测量保真度：

通过 ≤0.8 pF 输入电容和 40 kΩ 输入阻抗降低 DUT 负载效应

利用多功能 DUT 连接可连接到小型 SMD

在探头端部为高达 3.5 GHz 的示波器保留仪器带宽
