先总结一下吧，没准看完下面这句话你就懂了呢！

基站包含小区，小区包含扇区，每个扇区可以有多个载频，一个载频包含多个信道单元。

小区是个逻辑的概念，基站/扇区/载频都是物理的概念，是实实在在存在的。一般来说，一个基站就是一个小区（一个基站也可以划分为几个小区），如果有多个扇区就有多个小区，每个扇区再根据话务量决定载频的数量。

基站

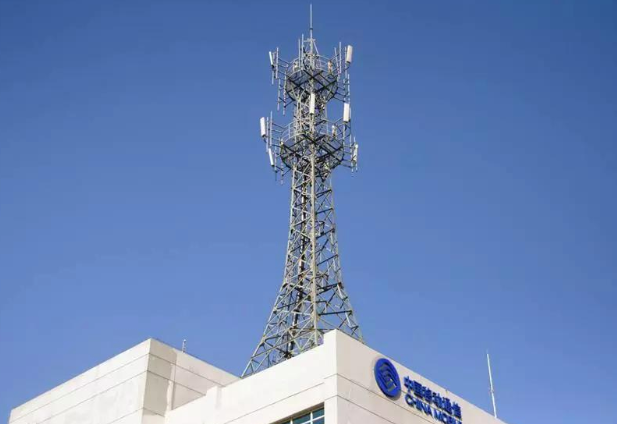

基站不用解释了吧，就是外面路边的那种跟电线杆差不多的塔或者杆子加上面挂的设备加下面的机房和设备，分为宏站、微蜂窝站、室分系统等等，由天馈系统、RRU、BBU等模块组成。

基站可位于正六边形中心，采用全向天线，称为中心激励；也可位于正六边形顶点（相隔设置），采用120度或60度定向天线，称为顶点激励。若小区内业务量激增时，小区可以缩小（一分为四），新的小区俗称“小小区”，在蜂窝网中称为小区分裂。

对于CDMA基站BTS，通常为全向基站，基站本身就是一个小区，没有扇区概念，可以1或多个载频。相邻小区可以用同样的载频（用不同码来区分）。

小区

通常来讲一个基站对应一个小区，即以基站为中心的一片覆盖区域，通过cellId识别；当然宏站覆盖区域较大，可以细分为若干个小区，此时小区=扇区（一个扇区一个或多个载频），即每个基站天线所辐射的区域，比如3扇区，6扇区等；

一个基站包含多个小区的时候，小区就是扇区。

扇区

扇区（Sector），物理概念，就是这个基站有几个方向的天线, 指覆盖一定地理区域的最小无线覆盖区。每个扇区使用一个或多个无线载频（Radiocarrier）完成无线覆盖，每个无线载频使用某一载波频点（Frequency）。扇区和载频组成了提供UE接入的最小服务单位，即小区（Cell）。

全向基站：常用于低话务量覆盖，以全向收发天线为圆心，覆盖360°的圆形区域，信号360度发射，就是一个扇区。这个时候一个小区就一个扇区，一个基站就是一个小区。

定向基站：当覆盖区域的话务量增大时，周围360度方向根据需要覆盖进行扇区分裂，形成3扇区或6扇区的定向扇区。定向扇区多副定向天线完成各自区域的覆盖，如3扇区每副定向天线覆盖120°的扇形区域，6扇区每副定向天线覆盖60°的扇形区域。当然实际覆盖时方向角还略大，扇区之间会形成重叠区域。。

一个基站支持的小区数由“扇区数×每扇区载频数”确定。典型的3×2配置站形，整个圆形区域分为3个扇区（Sector0/1/2）进行覆盖、每扇区使用2个载频，每个载频组成一个小区，共6个小区。

载频

载频的定义：载波或者载频（载波频率）是一个物理概念，其实就是一个特定频率的无线电波，单位Hz。在无线通信技术上我们使用载波传递信息，将数字信号调制到一个高频载波上然后再在空中发射和接收。

这里的载频是指GSM或其他移动通信网络系统设备的硬件，简单说就是基站里面的一个功能模块，主要负责处理信号的调制解调。在通信系统中，TRX是通讯里面的收发单元，通常也认为是载频。TRU（transmission receiver unit）是硬件结构里对载波的统称，指的是一块载波，TRX是专门指的收信器和发信器的合称，是TRU收发信单元的一部分。TRX是TRU收发信单元的一部分,一般情况下，一个TRX载频板带一个载波，但也有双密度载频板，其一块TRX就能带两个载波。

TRX采用了模块化结构，既包含基带处理单元，也包含射频处理单元。TRX通过天线从移动台接收信号，通过解调将这些信息分离成信令信息和语音信息并向上传送。下行的信令信息和语音信息通过TRX处理后送到天线，再发送到移动台。TRX还接收TMU下发的各种管理和配置信息，向TMU报告自身的各种状态和告警信息。包括基带信号处理单元（TBPU）和射频信号处理单元（RPU）。

所以我认为载频就是无线通信中最前沿的基本单元,负责接收手机信号和发送网络信号!

一个信道单元(Channel Element) (CE) 是在基站的基带板上有能力处理等同一路话音业务(voice equivalent)的抽象。
