电阻器的识别与检测——1.2通孔插装电阻器

通孔插装电阻器

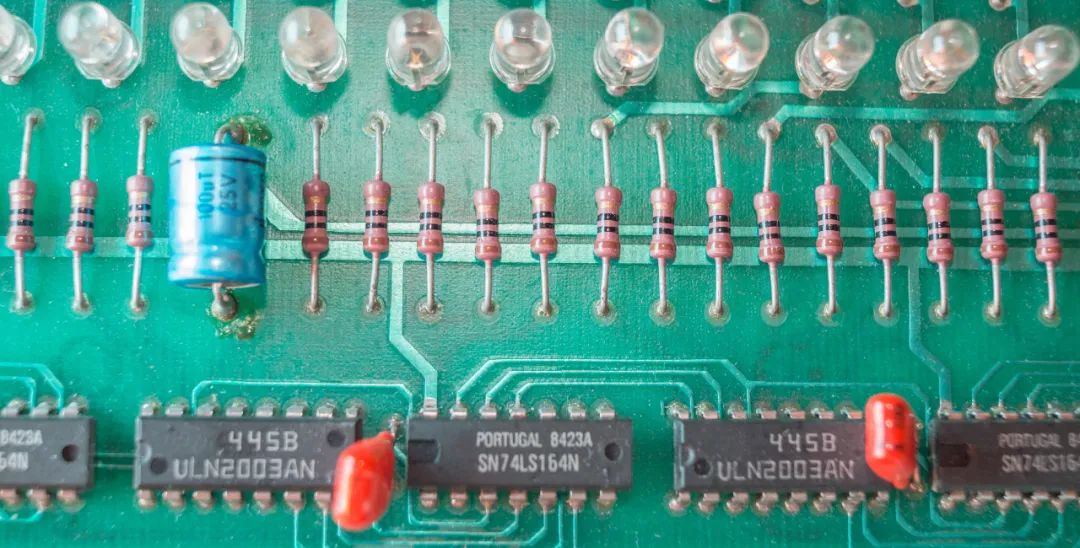

通孔插装（THT）电阻器也叫直插式电阻器，是适用于通孔插装工艺的电阻器，它一般由骨架、电阻体、引出线及保护层部分组成，而决定电阻阻值大小的只是电阻体。

电阻器的主要参数有标称阻值、允许偏差、额定功率、极限工作电压、稳定性、噪声电动势、最高工作温度、温度特性、高频特性等，我们在一般的使用中，仅考虑标称阻值、允许偏差、额定功率等参数就可以了。

电阻器的主要参数标称阻值、允许偏差、额定功率1

标称阻值、允许偏差及其标注方法

电阻器的标称阻值是指在电阻体上所标注的阻值。电阻单位为欧（Ω）、千欧（kΩ）、兆欧（MΩ）。

允许偏差是指实际阻值与标称阻值间允许的最大偏差，以百分比表示。常用的有±5%、±10%、±20%,精密的小于±1%，高精密的可达0.001%。精度由允许偏差和不可逆阻值变化二者决定。

电阻的阻值和允许偏差的标注方法有直标法、色标法、数码表示法和文字符号法。

（1）直标法。将阻值和允许误差直接用数字和字母印在电阻上的标示方法称为直标法，如下图所示电阻阻值为22Ω，允许误差为5%，功率为5W。

（2）文字符号法。文字符号法是用阿拉伯数字和文字符号进行有规律的组合，表示标称阻值和允许偏差的方法称为文字符号法。其标称阻值的组合规律是：阻值单位用文字符号，即用R表示欧姆，用k表示千欧，用M表示兆欧；阻值的整数部分写在阻值单位标志符号前面，阻值的小数部分写在阻值单位标志符号后面。阻值单位符号位置代表标称阻值有效数字中小数点所在位置。文字符号法允许偏差一般用Ⅰ、Ⅱ、Ⅲ来表示，Ⅰ、Ⅱ、Ⅲ表示允许误差分别为±5%、±10%、±20%。

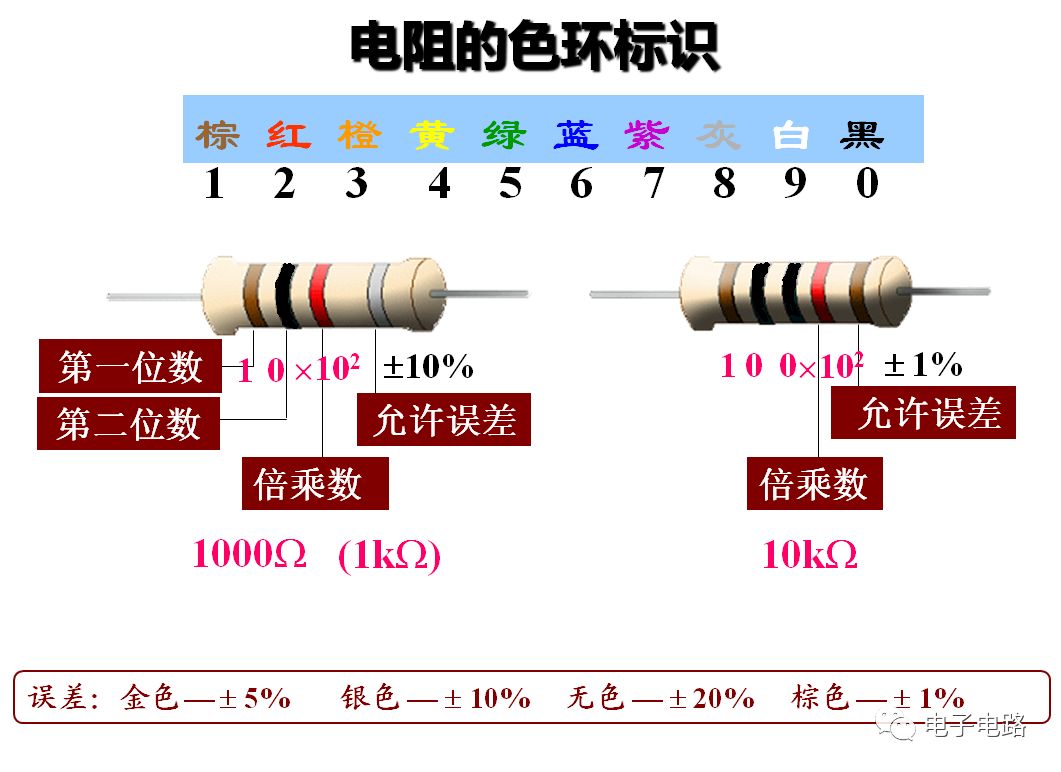

（3）色标法。色标法是指用不同颜色的色带或色点标志在电阻器表面上，以表示电阻器的标称阻值和允许偏差。色标法具有颜色醒目、标志清晰、无方向性的优点，小型化的电阻器都采用色标法。色标法常见有四色环法和五色环法。

四色环法是用4条色带表示电阻器的标称阻值和允许偏差，其中前3条色带表示标称阻值，后1条表示允许偏差。

五色环法是用5条色带表示电阻器的标称阻值和允许偏差，其中前4条表示标称阻值，最后一条表示允许误差。

小口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。

四色环电阻：读法示例：

红，黄，棕，金 24*10=240Ω 金 误差为5%

绿，红，黄，银 52*10000=520KΩ 误差为10%

五色环电阻：一般五环电阻是相对较精密的电阻，读法示例：

红，红，黑，黑，棕 220*1=220Ω 误差为1%

（4）数码表示法。数码表示法是指用三位数字表示电阻的标称阻值。数码从左到右，前两位为有效数，第三位为乘数，即10的N次方，通常以Ω为单位。如电阻上标为103，则阻值为10x103Ω，注：若第三位数为9，则表示乘数为10-1。

2

电阻器的额定功率

电流流过电阻器时会使电阻器产生热量，当流过电阻器电流过大，电阻器温升过高时就会将其烧坏。在规定温度下，电阻器在电路中长期连续工作所允许消耗的最大功率称为额定功率。

如何选用电阻器？

电阻器的选用

（1）在选用电阻器时必需首先了解电子产品整机工作环境条件。

（2）既要从技术性能考虑满足电路技术以保证整机的正常工作，又要从经济上考虑其价格、成本，还要考虑其货源和供应情况。

（3）根据不同的用途选用。

（4）阻值应选取最靠近计算值的一个标称值，不要片面采用高精度和非标准系列的电阻产品。

（5）电阻器的额定功率选取一个比计算的耗散功率大一些（1.5～2倍）的标称值，选取耐压比额定值大一些的。

电阻阻值选择问题

选用电阻时常有阻值选择的问题，有时会遇到选用的阻值是不常用电阻，或特殊阻值很难制造的贴片、插件电阻，则较难采购。
