用好连接器 搞清这三个电压真的很重要

QA

问：击穿电压、绝缘介质耐电压和额定电压之间的区别

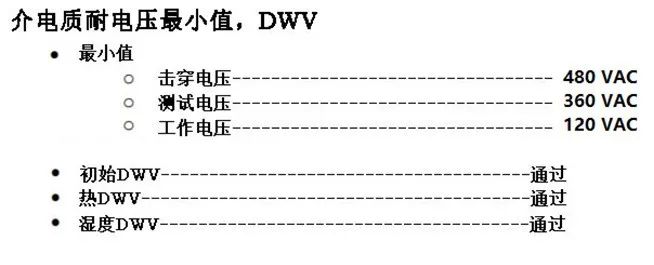

有时，您可能会发现某些产品的测试报告中提到以下三个额定电压。例如，Samtec电缆SEAC-040-06-12.0-TU-TU的测试报告：

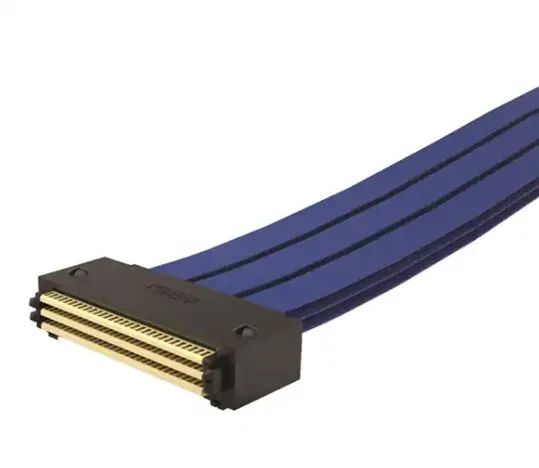

Samtec电缆SEAC-040-06-12.0-TU-TU

一般定义击穿电压：产品的失效电压。它也被称为失效电压。绝缘介质耐电压（DWV）：击穿电压的 75%。它是产品应测试的无损电压。它也被称为耐受电压或测试电压。额定电压（DWV 的 1/3）：产品应使用的最大连续电压。它也被称为工作电压或操作电压。

更多连接器规范的技术信息, 请查看digikey.cn官网的以下文章：

• 莫仕（Molex）连接器目视检验规范

• 恰当的匹配连接器来保持连接 - Mini Universal MATE-N-LOK 连接器

• 绝缘介质耐电压

• 了解模块化连接器

• 圆形连接器连接头尺寸和AWG范围
