压敏电阻参数

(1) 压敏电阻电压

击穿电压或阈值电压，是指在规定电流下的电压值。大多数情况下，1mA直流电流通过压敏电阻时测得的电压值可以在10到9000V之间。可根据具体需要正确选择。

压敏电阻在其V≤I特性曲线的预击穿区域有一个拐点，对应一个特定的拐点电压和一个特定的拐点电压。当外加电压高于这个拐点电压时，压敏电阻进入“导通”状态（阻值变小）；当外加电压低于这个拐点电压时，压敏电阻进入“截止”状态（电阻值变大）.

压敏电阻最重要的特性是电阻值随外加电压而变化。V≥I特性曲线中的拐点电压最能体现压敏电阻的这一重要特性，因此我们可以将拐点电压理解为压敏电阻的压敏电压UN（通断状态之间的阈值电压）.因为压敏电阻是一种内部完全均匀的陶瓷器件，即使是同一规格的压敏电阻，每个器件的拐点也是不同的。为了规范需求，国际电工委员会（IEC）人为指定了两个直流参考电流I0-1mA和0.1mA，用于测量压敏电阻的拐点。目前几乎所有压敏电阻制造商都使用U1mA或U0。

正常情况下应该有：

V (1 mA) = 1.5Vp = 2.2 VAC

其中 Vp 是电路额定电压的峰值。VAC是额定交流电压的有效值。

对于直流回路中的直流，应有：

最小值（U1mA）≥（1.6-2）Udc

Udc 是回路中的直流额定工作电压。

ZnO压敏电阻的电压值选择非常重要，关系到保护效果和使用寿命。

(2) 最大持续工作电压(MCOV)

由于压敏电阻具有正负对称伏安特性，因此既可以应用于直流电路，也可以应用于交流电路。MCOV是指压敏电阻可以长期承受的最大直流电压（UDC）或最大交流电压有效值（URMS）.

压敏电阻有一个非常特殊的特性：长期静态功率很小，而瞬时动态功率却很大。由于压敏电阻的静态功率很小，所以压敏电阻两端的长期工作电压绝对小于其压敏电压UN，否则压敏电阻会因过载而烧坏。

如果压敏电阻用于交流电路，URMS的确定原则是：最大连续交流电压的峰值（1.41URMS）大于压敏电阻电压UN的容差下限（±10%），公式表示如下：

图 3。压敏电阻交流电源下MCOV与输入电压的关系

如果压敏电阻用在直流电路中，确定UDC的原则是：压敏电阻在UDC作用下的功耗大致等于或略小于在URMS作用下的功耗和其在URMS作用下的功耗。URMS的作用，本发明得到的经验公式如下：

或者

图 4 和 5. 压敏电阻直流电源下 MCOV 与输入电压的关系

(3) 最大冲击电流

为规定的冲击电流波形和规定的冲击电流数在25℃环境温度下压敏电阻电压不超过±10%时的最大脉冲电流值。

为延长器件的使用寿命，ZnO压敏电阻吸收的浪涌电流幅度应小于产品说明书中给出的最大流量。但从保护效果来看，要求选用的流量要大一些。

在很多情况下，实际流量很难准确计算。实际上，通流能力也称为流量，是指在规定的条件下（以规定的时间间隔和次数施加标准脉冲电流）允许通过压敏电阻的最大脉冲（峰值）电流值。一般的过电压是一个或一系列的脉冲波。实验压敏电阻使用的冲击波有两种，一种是8 / 20μs波，即波头为8μs，尾时间为20μs的脉冲波，另一种是2ms方波，如下图所示。

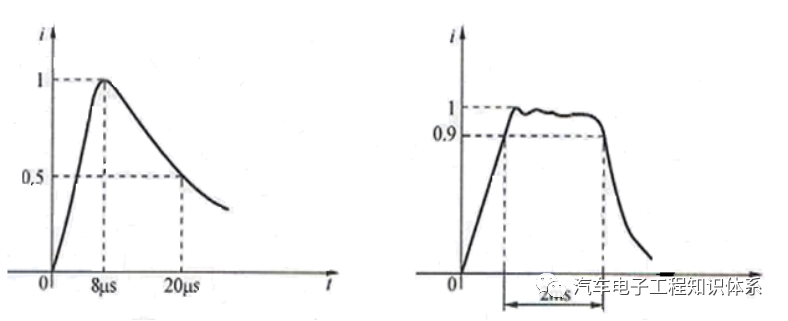

图 6。用于测试压敏电阻的冲击电流波形

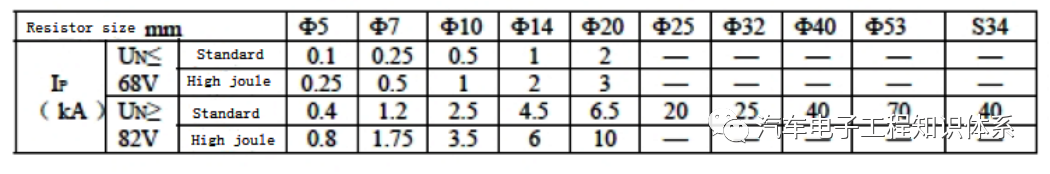

常用压敏电阻流量对应表

(4) 剩余电压(UR)

残余电压UR是指浪涌（浪涌）电流流入压敏电阻时特定波形两端的峰值电压。一般来说，流入压敏电阻的浪涌电流峰值在1mA以上。对于一般压敏电阻和保护压敏电阻，具体波形参考IEC 60060≤2≤1973标准规定的8/20μs标准雷电流波形，如图所示。

01代表视源，Ts称为视波前时间，Tr称为视半峰时间，Im称为电峰值。由于在示波器上很难准确找到原点 01，因此将在前沿时间 Ts 和半峰时间 Tr 处使用近似方法测量原点。具体方法如下：先在示波器上测量T1的值，然后用公式Ts=1.25×T1近似得到Ts的值，实际测量Tr的起点在一半峰值时间从 01 变为 0。此外，IEC 允许在用于测量的浪涌电流波形中出现小幅度的反极性振荡。

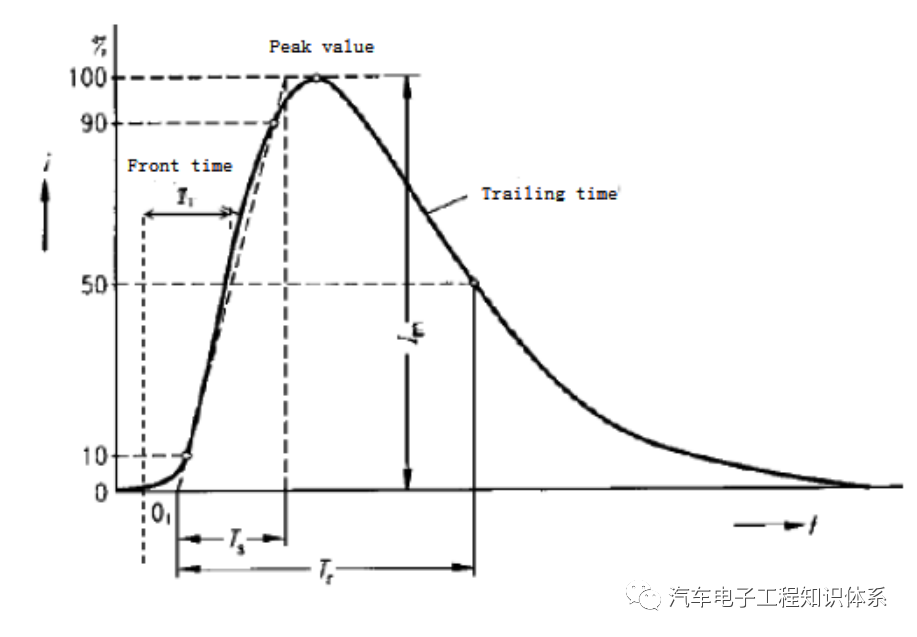

图 7。浪涌波形示意图
