聊聊身边的嵌入式：价格不菲的护眼灯，是眼睛保护神还是智商税？

神兽归笼这个词，不知道哪位大师发明的，充分表达了广大家长望子成龙，却又忧心忡忡，寝食难安的心情。让家长们焦虑的，不只是孩子的学习，还有健康。就拿视力来说，一份官方的报告，看了也是让人心中一惊。近视率从小学的35.6%，到初中的71.1%，再到到高中的80.5%，一路攀高，估计到大学生，就更没法看了。

众多的商家，从中嗅出了机会，护眼台灯就是其中一种。市场上的台灯，也是鱼龙混杂。对于但求最贵，不求最好的主，价格成千乃至上万。若是囊中羞涩，或者说但求最好，不求最贵的买家，在拼XX上，十块八块也能买一个，据称也是专为读书设计，国AA级照度的护眼灯。

这水挺深！

对于一种产品，即使你用一大堆指标去测试，区别好像也不大，似乎都挺好。只有我们深入了解了它的工作原理，才能清楚其中奥秘。我们今天拆个某东上卖的挺火的台灯，看一下究竟有什么高科技。

1. 护眼台灯拆解

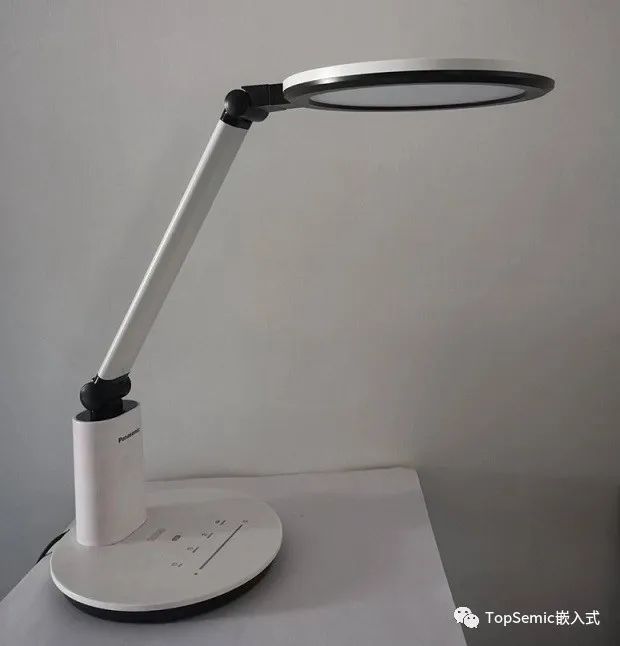

这灯外观看着还是挺漂亮的。面板采用了触控设计，打开电源开关后，手指在滑条滑动，可以调整光的亮度。这灯拿在手里，沉甸甸的，满满的科技感。我们接下来拆开看一下。

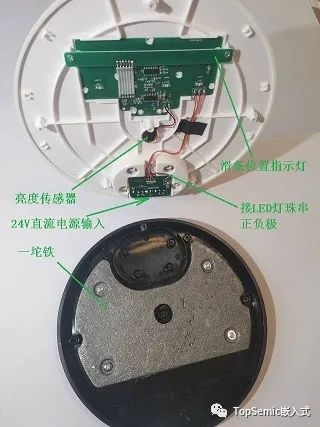

这一拆开，首先被这一坨铁惊住了！据说某个乐善好施的活雷锋，早年卖医疗设备，为增加科技感，用的就是这一招。不过跟这个还真不一回事儿，这个台灯没有这坨铁，估计就头重脚轻站不住了。电路分为两个大部分，上面大板子是触摸控制板，下面小板子是电源变换和调光模块。

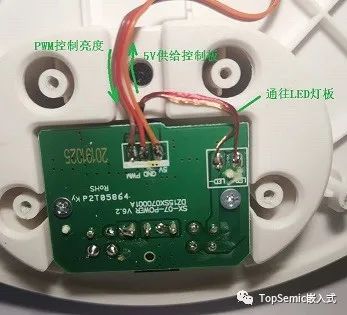

台灯外配220V转24V的电源，电源变换和调光模块把24V转换成5V供给控制板。反过来，控制板输出的PWM，控制此模块输出电流的大小，来调光亮度。

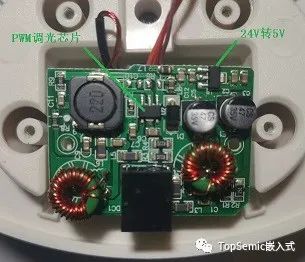

翻过来看一下，两个带线圈的电感，用来滤除输入电源干扰。电路板的核心是一个LED调光芯片，上面的丝印比较模糊，最后我们会推测一下它的型号。

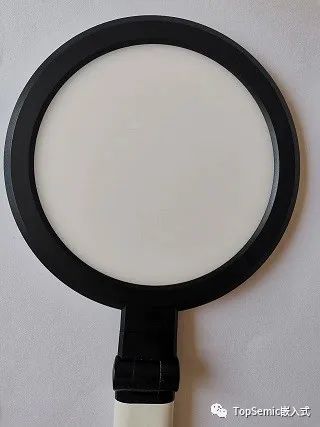

灯的中间是圆形的白色导光板，然后四周围有91颗侧面发光的LED灯珠。

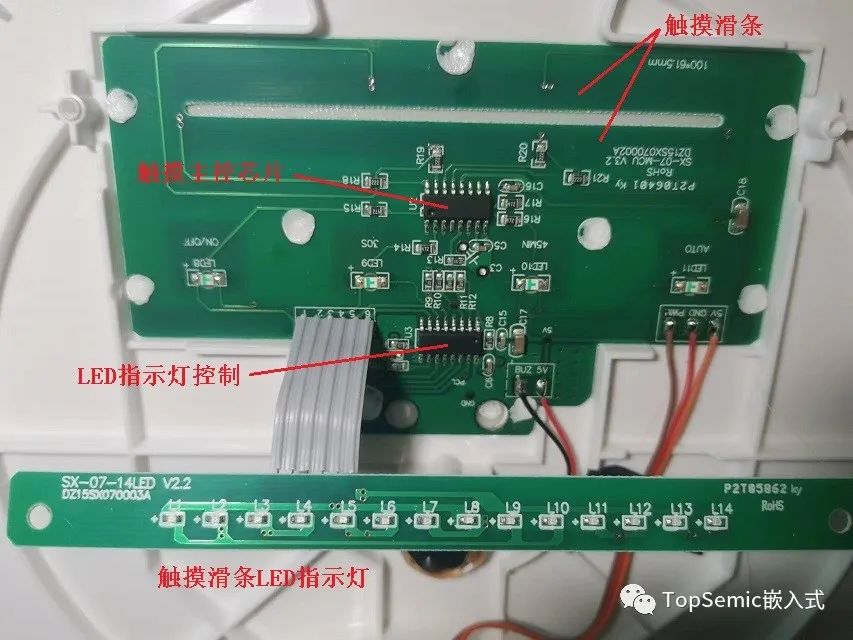

再来看一下触摸控制板部分，有两颗芯片，一颗负责触摸按键和滑条的检测，一颗负责LED指示灯的控制，以及根据手指在滑条的位置，输出占空比不同的PWM波给电源控制和调光模块。这两颗芯片没有丝印，我们只好推测一下了。如果雷同，纯属巧合。

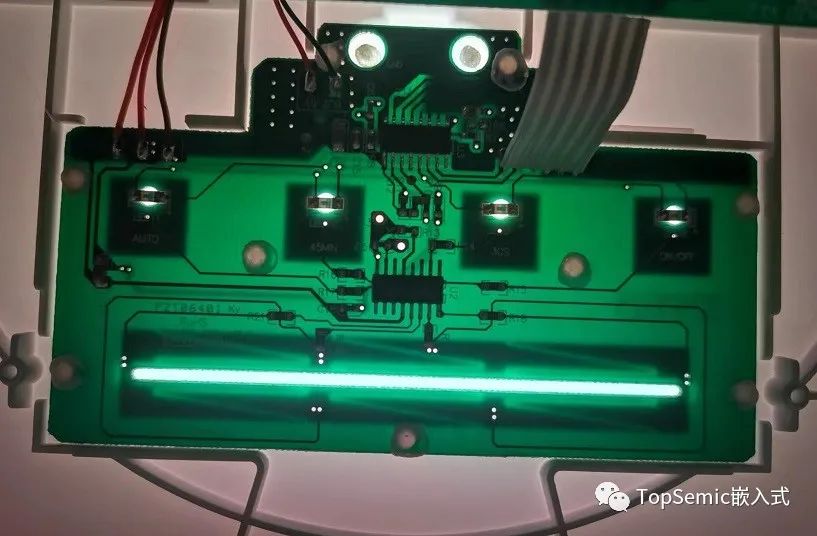

触摸控制板用塑料柱锁死在面板上了，拆下来就废了。所以我们来透视一下，大概能看出四个按键，以及触摸滑条的样子。根据实测，台灯的亮度并不是连续可调的，而是有7级亮度，所以触摸滑条的分辨率也不用做的很高。

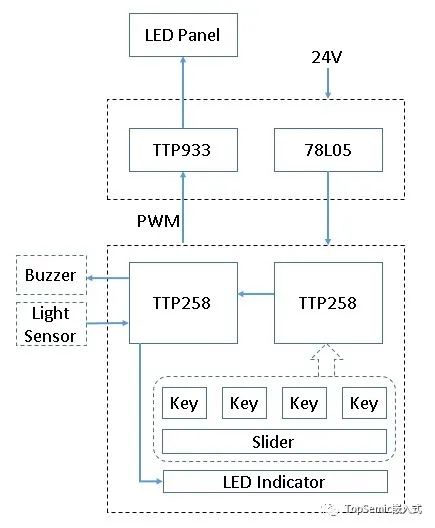

1. 原理框图

根据电路推测，这个方案应该是用到了台系的芯片，通泰的调光芯片TTP933和触控单片机TTP258。从手册来看，TTP933的性能还是不错的。而TTP258居然是一个4位机，厂家为压缩成本这也是拼了。作为对比，我们从拼XX上买了一款12块钱的护眼灯，还在运输途中，等货到了后再拆开和大家一起研究一下。

如果我们留意身边的家电，就会发现触摸控制，用的越来越多起来。我们后续也会持续关注这一技术，并和大家一起探讨它的神奇之处。
