交换机不同vlan间如何通信？值得收藏学习！

其实不同VLAN之间相互通信的两种方式，单臂路由、三层交换机，它们分别如何配置呢？哪一种好呢？在后台私信中也有不少朋友反映在项目中遇到相关的问题。

本篇文章要从三个问题开始说起？
1、实现vlan间的通信有哪些方式？
2、它们如何实现？如何配置？
3、它们有什么不同之处？哪一种好？

今天我们来看下，这两种方式是如何来实现vlan间的通信。

案例一：单臂路由实现不同vlan互通

我们知道要实现不同vlan间通信，就必须需要有路由功能，单臂路由组网是由普通交换机与路由器组成，所以我们在配置时，要配置交换机与路由。

拓扑图如下：

1、 交换机SW3的具体配置（主要配置vlan和trunk接口）

第一步：

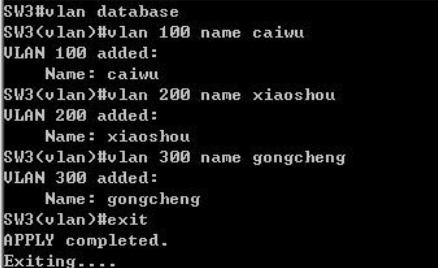

在SW3上创建vlan100、vlan200、vlan300，名称依次为caiwu、xiaoshou、gongcheng。（创建vlan既可以在vlan database中，也可以在全局模式下配置，本实验是在vlan database中配置的）。

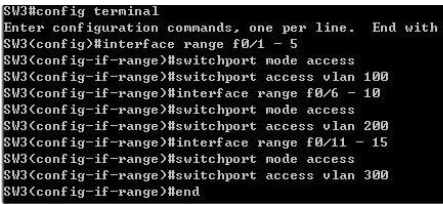

第二步：

在全局模式下，

将f0/1 – 5号端口划分到vlan 100中，

f0/6– 10口划分到vlan 200中，

f0/11 – 15号端口划分到vlan 300中，

并全部配置成access模式。

第三步：

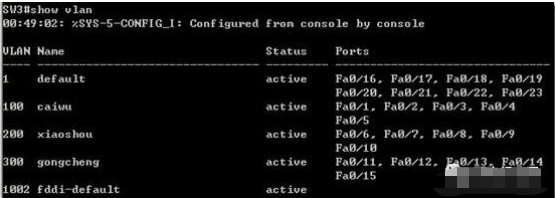

使用show vlan显示SW3的vlan配置信息，可以看出配置正确）

第四步：

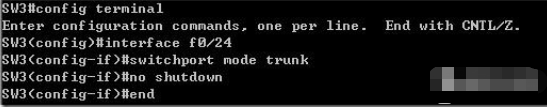

交换机如果通过路由器实现VLAN之间的通信，需要将连接交换机的端口配置成trunk模式，只有trunk线路才能使vlan通过。

2、 路由器R2的具体配置（通过配置路由器子接口封装之后作为每一个vlan的网关）

第一步：

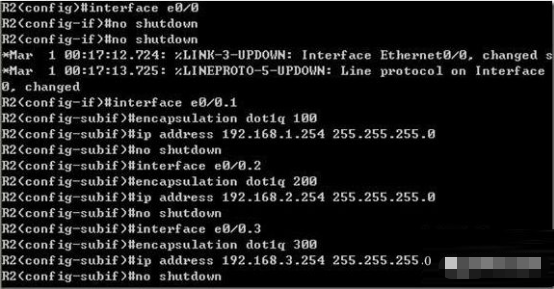

在路由器（R2）与交换机（SW3）的端口上配置子接口，每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址），并在子接口上封装802.1Q协议（交换机通用封装模式，用命令encapsulation dot1q 封装），如下所示：

第二步：

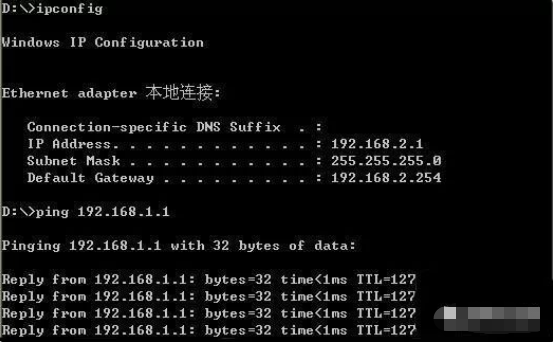

将PC5和PC6分别连接到交换机SW3的f0/6和f0/1上，然后配置PC5的IP地址为192.168.2.1/24，网关为192.168.2.254。PC6的IP地址为192.168.1.1，网关为192.168.1.254。然后用PC5 ping PC6，看是否能ping通。

pc5与pc6处于不同的vlan,如上所示，他们已能够互通，所以不同vlan间已实现互通。

案例二：三层交换机实现不同vlan间互通

三层交换机的配置我们前面曾多次提到，例子有很多，这里面我们就举个稍显复杂些的例子来举例了，这也是项目中经常会遇到的典型案例。

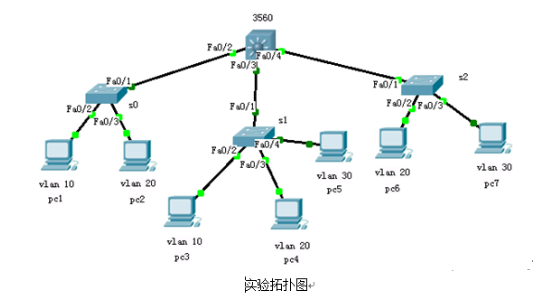

拓扑图如下：

为了让大家能够更详细的看到代码的注释，我们就不截图，直接发配置代码。

一、目的

1、同一VLAN里的计算机系统能跨交换机相互通信。

2、不同VLAN里的计算机系统也可以相互通信。

3、各vlan信息如下：

vlan10: 192.168.10.1/24

vlan20: 192.168.20.1/24

vlan30: 192.168.30.1/24

4、各pc ip地址及网关如下：

pc机 ip地址 网关

pc1 192.168.10.2/24 192.168.10.1

pc2 192.168.20.2/24 192.168.20.1

pc3 192.168.10.3/24 192.168.10.1

pc4 192.168.20.3/24 192.168.20.1

pc5 192.168.30.2/24 192.168.30.1

pc6 192.168.20.4/24 192.168.20.1

pc7 192.168.30.3/24 192.168.30.1

二、【配置步骤】

1、交换机s0的配置如下:

Switch>en//进入特权模式
Switch#conft//进入配置模式
Switch(config)#vlan10//创建vlan10
Switch(config-vlan)#vlan20//创建vlan20
Enterconfigurationcommands,oneperline.EndwithCNTL/Z.
Switch(config)#intfa0/2//进入端口0/2
Switch(config-if)#switchportaccessvlan10//把端口0/2划分给vlan10
Switch(config-if)#exit//退出端口0/2
Switch(config)#intfa0/3//进入端口0/3
Switch(config-if)#switchportaccessvlan20//把端口0/3划分给vlan20
Switch(config-if)#exit//退出端口0/3
Switch(config)#intfa0/1//进入端口0/1
Switch(config-if)#switchportmodetrunk//端口模式为trunk
Switch(config-if)#

小结：把交换机S0的下面的端口各pc分配各自的vlan，然后把fa0/1口设为trunk，（网络技术联盟圈）因为交换机之间设置了trunk接口，使得不同vlan之间能够通过其他的交换机！

2、交换机s1的配置如下:

Switch>en
Switch#conft
Enterconfigurationcommands,oneperline.EndwithCNTL/Z.
Switch(config)#vlan10
Switch(config-vlan)#exit
Switch(config)#vlan20
Switch(config-vlan)#vlan30
Switch(config-vlan)#exit
Switch(config)#intf0/2
Switch(config-if)#switchportaccessvlan10
Switch(config-if)#exit
Switch(config)#intf0/3
Switch(config-if)#switchportaccessvlan20
Switch(config-if)#exit
Switch(config)#intf0/4
Switch(config-if)#switchportaccessvlan30
Switch(config-if)#exit
Switch(config)#intf0/1
Switch(config-if)#switchportmodetrunk//端口模式为trunk

交换机s1的配置如s0的基本差不多，代码都一样。

3、交换机s2的配置如下:

Switch>en
Switch#conft
Enterconfigurationcommands,oneperline.EndwithCNTL/Z.
Switch(config)#vlan20
Switch(config-vlan)#vlan30
Switch(config-vlan)#exit
Switch(config)#intfa0/2
Switch(config-if)#switchportaccessvlan20
Switch(config-if)#exit
Switch(config)#intfa0/3
Switch(config-if)#switchportaccessvlan30
Switch(config-if)#exit
Switch(config)#intfa0/1
Switch(config-if)#switchportmodetrunk

交换机s2的配置如s0、s1的基础差不多，把相应的端口划分到相应的vlan中，没有出现什么新代码。

4、三层交换机3560的配置如下:

Switch>en//进入特权模式
Switch#conft//进入配置模式
Switch(config)#vlan10//创建vlan10
Switch(config-vlan)#vlan20//创建vlan20
Switch(config-vlan)#vlan30//创建vlan10
Switch(config-vlan)#exit//返回上一级
Switch(config)#intvlan10//进入vlan10
Switch(config-if)#ipaddress192.168.10.1255.255.255.0//给vlan10添加ip地址及子网掩码
Switch(config-if)#noshutdown//开启端口
Switch(config-if)#exit//退回上一极
Switch(config)#intvlan20//进入vlan20
Switch(config-if)#ipaddress192.168.20.1255.255.255.0//给vlan20添加ip地址及子网掩码
Switch(config-if)#noshutdown//开启端口
Switch(config-if)#exit//退回上一级
Switch(config)#intvlan30//进入vlan30
Switch(config-if)#ipaddress192.168.30.1255.255.255.0//给vlan20添加ip地址及子网掩码
Switch(config-if)#noshutdown//开启端口
Switch(config-if)#exit//返回上一级
Switch(config)#intrangefa0/2-4//进入2-4端口
Switch(config-if-range)#switchportmodetrunk//端口模式为trunk
Switch#showiproute//显示ip路由

那么这样就配置完成了。

总结

从上面案例可以看出实现不同VLAN之间的两种方式，一个是通过单臂路由实现，另一个是通过三层交换的路由功能实现的，可以说不同VLAN之间的通信必须通过路由功能才能实现通信。

那么什么时候用单臂路由，什么时候选择三层交换呢。单臂路由是不具有扩展性的，为什么这么说呢，如果VLAN的数量不断增加，流经路由器与交换机之间链路的流量也变得非常大，这时，这条链路也就成为了整个网络的瓶颈，即使你网络的带宽再快，也是如此。

❝

总之一句话：三层交换技术在第三层实现了数据包的高速转发，从而解决了传统路由器低速、负责所造成的网络瓶颈问题。

另外关于交换机的三种接口我们来总结下：

Access类型端口：只能属于1个VLAN，一般用于连接计算机端口；

Trunk类型端口：可以允许多个VLAN通过,可以接收和发送多个VLAN 报文,一般用于交换机与交换机相关的接口。

Hybrid类型端口：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文， 可以用于交换机的间连接也可以用于连接用户计算机。
