如何从MOS管的驱动波形来判断驱动好不好，到底是哪里出了问题？本文分享几种常见的MOS管驱动波形。
基础知识
一般认为三极管是电流驱动型，所以驱动三极管，要在基极提供一定的电流。
一般认为MOS管是电压驱动型，所以驱动MOS管，只需要提供一定的电压，不需要提供电流。
实际是这样吗？
由于MOS管的制作工艺，决定了本身GS之间有结电容以及GD之间有弥勒电容，DS也有寄生电容，这使得MOS管的驱动变得不那么简单。
备注：如下图为软件绘制，示意图仅供参考，便于理解。1、MOS正常驱动波形描述：MOS一般是慢开快关，上升沿相对下降沿较缓，整体看起来近似方波，比较完美。
2、MOS驱动波形略微震荡描述：肉眼可见这也是方波，上升沿和下降沿都比较陡峭，开关速度比较快，管子损耗小，只是管子有略微的震荡。
解决手段：适度加大栅极驱动电阻。
3、MOS驱动波形边沿缓慢描述：波形的上升沿和下降沿非常缓慢，甚至可能近似三角波，可尝试将栅极驱动电阻减小，如果变化不大，很可能是驱动芯片的驱动能力不足引起。解决手段：更换驱动能力较强的驱动芯片。

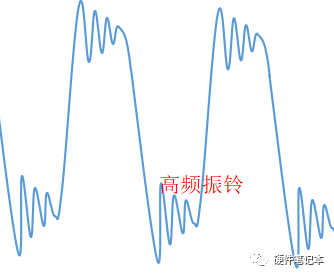

4、MOS驱动高频振铃描述：可以看出，管子震荡的非常厉害，有很大一部分时间都工作在线性区，损耗非常大。用红外测温仪查看，管子秒秒钟温升几十度，断电稍微慢一点，管子就被热死了。解决手段：这种情况一般都是布板的问题，不用调参数，调了也没用，只能重新画板子。
以上就是今天的分享，希望对你有帮助。
