2022小编拆机总结，电机决定售价、巧妙的电源设计、创新的AR眼镜……

来源:电子发烧友网发布时间:2023-01-26690浏览

电子发烧友网报道（文/李诚）在过去的一年中，笔者共拆解了30余款电子产品，其中产品品类包括当下热度极高的AR眼镜，日常生活中经常用到的电动牙刷、电动冲牙器，以及电子烟、智能音响、安防监控、手持云台、HUAWEI Tag等电子产品。通过这些产品的拆解，笔者也了解到了不同行业技术的发展现状与创新，以及产品中存在的一些问题，具体总结如下。

电动牙刷电机决定价格

随着人们对口腔问题的重视，近年来电动牙刷市场如雨后春笋般大量涌现，市面上电动牙刷的价位也在几十元到上千元之间不等，为区别不同价位之间电动牙刷的区别，笔者在去年分别对几十元、上百元和上千元三个价位的牙刷进行拆解。通过拆解发现，这三种价位电动牙刷最大的区别在于电机用料的不同。同时，电机的振动频率、摆幅、扭力又与电动牙刷的清洁能力相互挂钩，因此电机的优劣直接决定了电动牙刷的性能。

在售价只有几十元的儿童电动牙刷中，使用的是一颗体积不足7号电池大的小型电机，当电机通上电后，偏心轮会做圆周运动，并产生的离心力带动电动牙刷刷头进行振动，从而达到刷头振动清洁牙齿的目的。之所以在售价只有几十元的中使用带有偏心轮的电机，是因为电机只需进行圆周运动即可给刷头带来振动，并且这样的电机驱动电路只需要一颗MOS管即可满足电机的控制需求，无论是在电路设计还是在物料使用方面，都可以进一步的压缩成本。此类设计的缺点在于，电机所产生的振动不直接作用于刷头，而是作用于电动牙刷的中部，因此在使用过程中会因为动能的损失降低电动牙刷的清洁能力。这也是为什么在使用一些售价较低的电动牙刷时，能感受到机身震动明显的原因。

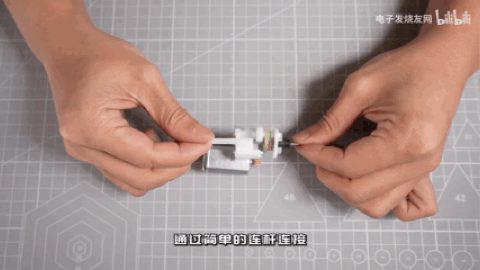

在售价一百多元的欧乐B电动牙刷中，使用的是博朗的电机，电机所产生的动能会通过传动杆直接作用在刷头上，避免动能的损失，同时可实现每分钟7600次震动。

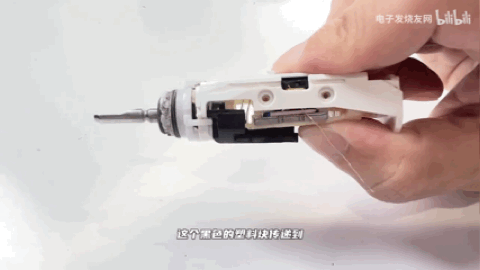

在售价高达上千元的松下电动牙刷中，使用的是较为不常见的磁悬浮电机，电机内部由线圈以及磁铁构成，每分钟可产生31000次的振动。当磁悬浮电机通电后，线圈会产生一个磁场，在永磁体的作用下会悬浮起来。在电动牙刷中使用此类电机的好处在于，几乎没有摩擦损耗的产生，能为电动牙刷刷头带来更强劲的动力。但缺点也很明显，此类电机的技术门槛、生产成本偏高，只有在价格定位较高的电动牙刷中才会使用。

AR眼镜还可以这样设计

AR眼镜作为虚拟与现实连通的媒介，突破了二维空间对信息传递的束缚，通过三维空间，构建出了更具交互性、沉浸感的信息传播方式。近年来，元宇宙概念兴起，AR眼镜作为元宇宙的生态硬件入口之一，成为了各大科技巨头产业布局的重点，为传统赋能。

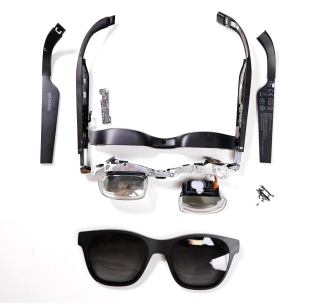

售价贵、设备笨重是很多人对AR眼镜的固有印象，此前笔者拆解的一款AR眼镜Nreal Air中发现，它的设计思路颠覆的过去，在这款眼镜中并没有和市面上主流的AR\VR眼镜一样内置处理器芯片，而是充分利用了移动设备富余的运算能力，为AR眼镜进行数据处理。并且没有内置电池，AR眼镜的供电也由外部移动设备提供。配合Sony Micro OLED屏幕以及Nreal自主研发的双目空间成像系统——“惊鸿锐影”光学引擎2.0。这款AR眼镜不仅保证了画质的清晰度，还可进一步降低设备的重量和成本。

大厂产品的设计缺陷

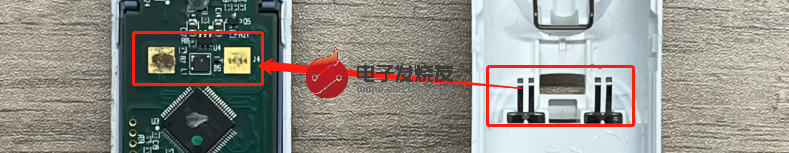

近年来，疫情防控已成为一种常态，测温设备更是成为了各个家庭的必备品，尤其是额温枪、耳温枪等能够快速测温的设备深受市场的欢迎。去年7月，笔者在拆解一款无法开机的博朗耳温枪IRT6520时发现，电池槽与主板电极触点连接的导电金属片存在设计缺陷的问题，并且这一设计也成为很多设备无法开机的最直接原因。

通过拆解发现，这款耳温枪无法开机是因为电极接触不良导致的，开发者在设计这款耳温枪的电池导电金属片时，并没有直接焊接在主板电极触点上，也没有使用接触面较大的金属片与主板上的电极连接，而是通过横截面较小的金属丝连接主板电极与电池，经过日积月累的使用就极易出现接触不良的问题。这就有点像我们平时手工焊板时出现的虚焊，刚开始使用时是没有问题的，随着时间线的拉长，焊点的接触面会在温度、湿度和振动等环境条件助推下逐步地被氧化，二者之间的导通性会逐渐下降。

压电陶瓷片的多种用途

在去年拆解过的三十多款电子产品中，共有两款产品使用到了压电陶瓷片，它们分别为HUAWEI Tag和空气加湿器。从工作原理上看，二者大差不差，但它们所实现的功能却各不相同。

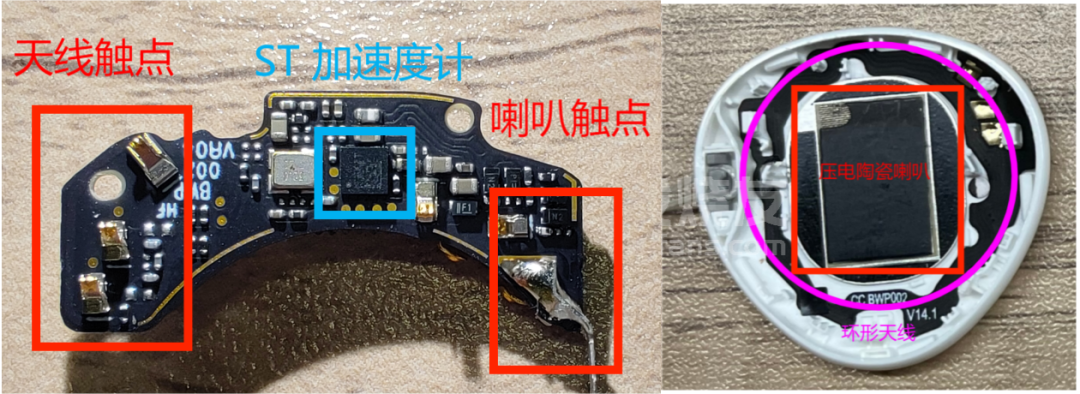

在HUAWEI Tag的应用中，为了尽可能地缩小喇叭对有限空间的占用，采用了压电陶瓷喇叭的设计，将一个很薄的多层压电陶瓷片附着在超薄的金属片上，以此构成发声的振膜。当振膜接收到交替变化的电压时，它就会随着电压的变化，上下弯曲从而推动空气发声。

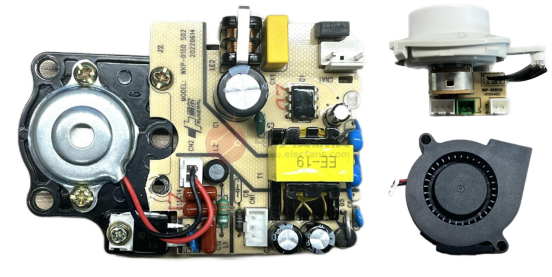

在空气加湿器的应用中，同样利用了压电陶瓷片高频振动的工作原理，将单晶片的压电陶瓷片组合成超声波雾化片，再通过超声波雾化片将液态水通过高频振动打散释放到空气中，从而实现将液态水雾化的作用。

那些巧妙的电路设计

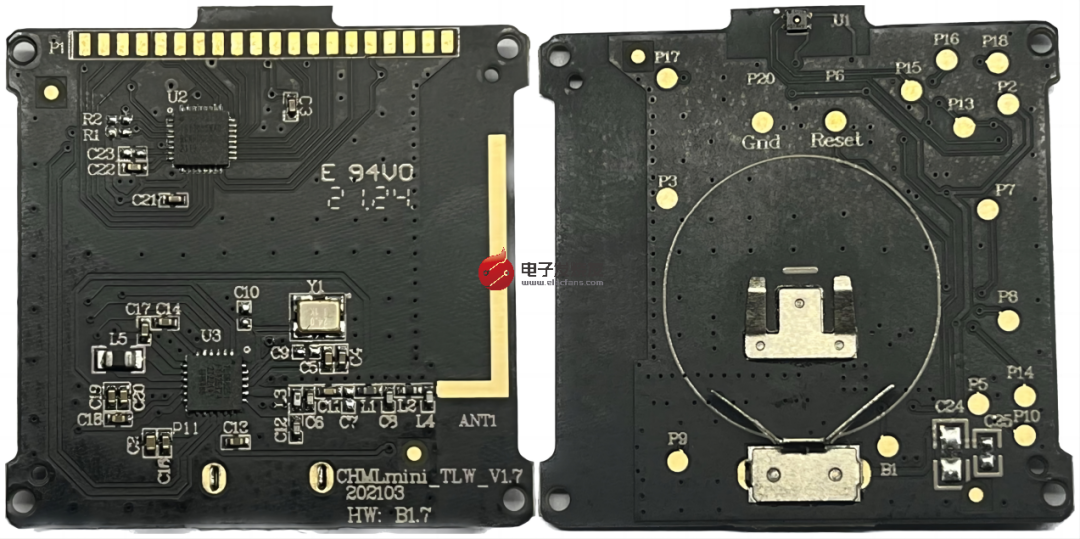

在物联网应用中，无论是开发者还是消费者，对设备的功耗以及续航都十分的重视，此前笔者在拆解一款米家蓝牙温湿度计时，发现它的电源设计非常的巧妙。

在这款温湿度计中，采用了可拆卸式电池的设计，以3V纽扣电池作为主要的电能供给，并且严格控制器件的选型，将各个芯片的工作电压都控制在3V，保证电池能为电路中的芯片直接供电，以此省去电源管理单元的使用，从而实现物料成本的压缩和避免电源管理单元的电能损耗，延长温湿度计的整体续航。

结语

经过众多产品的拆解笔者发现，拆解是了解产品最直观的一种方式，同时还可以在不同的产品设计中，了解行业技术发展的方向，学习新思路。例如，HUAWEI Tag如何在不支持UWB，没有GPS的情况下进行定位，米家蓝牙温度计如何通能过纽扣电池降低系统功耗等。另外，在一些新兴产品中，不应以物料成本作为衡量产品价值的唯一标准，毕竟创新并非易事，产品的创新也是价值的一种体现。
