STM32的Flash写了保护怎么办？
来源:MCU开发加油站发布时间:2023-01-171198浏览
询问 AI关于STM32对内部Flash的保护
为了防止对Flash的非法访问，所有STM32的芯片都提供对Flash的保护，具体分为写保护和读保护。
如果对Flash设置了写保护，那就无法对Flash进行编程和擦除。在开发STM32的时候，如果出现这种情况，通常仿真器都支持对Flash进行解锁，像jlink，stlink等仿真器都支持这个功能。

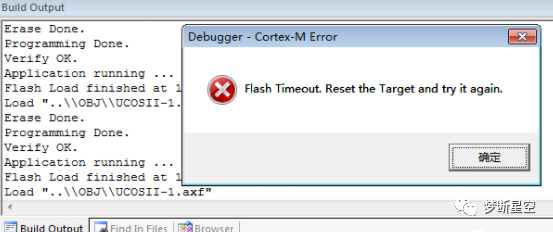

在使用MDK进行调试的时候，可能会遇到如下图所示的报错信息，这时候就要排查Flash是不是被保护起来了。
读保护即大家通常说的“加密”，是作用于整个Flash存储区域，相关文章:STM32等单片机程序加密的方法。一旦设置了Flash的读保护，内置的Flash存储区只能通过程序的正常执行才能读出，而不能通过下述任何一种方式读出：
通过调试器(JTAG或SWD)
- 从RAM中启动并执行的程序
当Flash读保护生效时，CPU执行程序可以读受保护的Flash区，但存在两个例外情况：调试执行程序时
- 从RAM启动并执行程序时

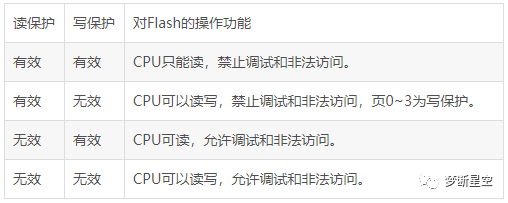

FLASH_Unlock(); //Flash解锁FLASH_ReadOutProtection(DISABLE); //Flash读保护禁止FLASH_ReadOutProtection(ENABLE); //Flash读保护允许
STM32如何设置读保护和解除读保护？
读保护设置后将不能读出Flash中的内容。
如何设置读保护在程序的开头加入“设置读保护”的代码即可，每次运行代码时都检查一下，如果没有开就打开，如果打开了就跳过。其中，设置读保护的代码如下：
int main(void){...if (FLASH_GetReadOutProtectionStatus()!=SET)//检查设置读保护与否{FLASH_Unlock(); //写保护时可以不用这句话，可用可不用FLASH_ReadOutProtection(ENABLE); //设置读保护}...while(1){...}}
上面的代码执行后，使用j-link就不能读出程序了，实现了代码读保护。需要注意的是，芯片读保护后无法再次烧写新的程序到Flash中，必须要解除读保护才可以。但是当解除读保护的时候STM32会自动擦除整个Flash，起到保护数据的作用。

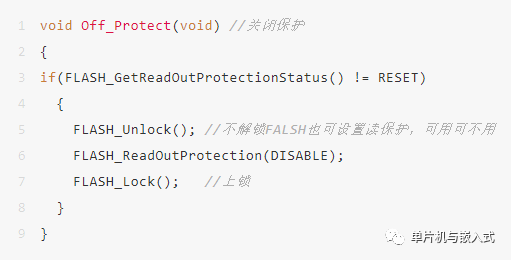

通过代码解除Flash保护解除读保护可以设置在按键里面，方便实现解锁，也可以设置在命令中。如下是解除读保护代码：
程序中设置一个按键或者命令，可以随时解除Flash的读保护，让芯片又可以重新烧录程序。如果没有留，还可以专门写一个程序，下载到RAM中去运行，用来解除读保护。注意：执行后，Flash会自动全部擦除。int main(void){Chip_Init();FLASH_Unlock(); //不解锁FALSH也可设置读保护，可用可不用FLASH_ReadOutProtection(DISABLE);}
通过ST-LinkUtility来解除Flash保护

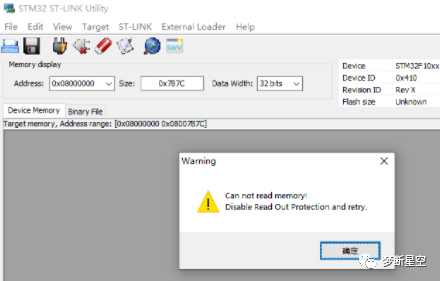

在STLink连接目标板的情况下打开程序烧写软件ST-Link Utility，在菜单栏的Target下选择connect，因为这时候Flash已经被锁住了，能看到如下图所示的错误提示。
下面来操作如何解除Flash保护。请确保当前已经正确连接了STLink和目标板，在菜单栏Target里打开Option Bytes...选项，发现在这里Read Out Protection选项是Enable，这个表示无法通过SWD读取STM32内部Flash的程序。

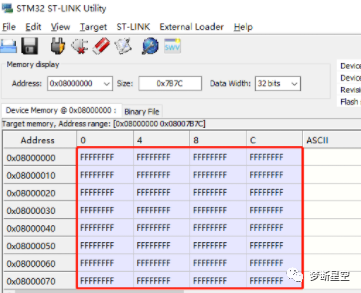

将Read Out Protection选项设置为Disable，并点击Apply。这时候Flash已经成功解锁了，跟上文提到的解除Flash保护的结果一样，内部Flash已经被擦除了，如下图红框中所示。
完成以上步骤之后，在菜单栏Target下选择Disconnect断开与目标板连接。重新进入MDK，可以正常对目标板烧写程序了。通过ST-LinkUtility来设置Flash保护
