今天来为大家讲解下在layout中如何绘制异形焊盘，这个也是我们经常用到的 ，我们在进行pcb设计时首先要绘制原理图，其次就是封装，才可以生成pcb，希望大家看完这篇文章后能学会如何绘制异形焊盘。今天我们就来绘制芯片中间的异形焊盘

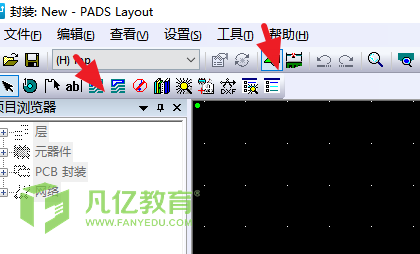

1、首先我们点击绘图工具栏，然后点击铜箔。

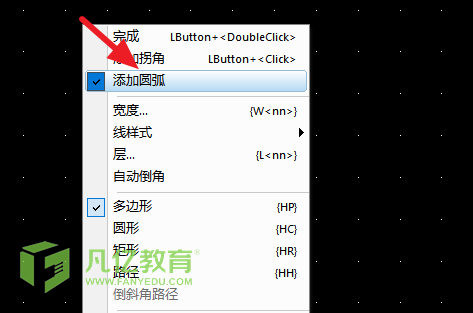

2、点击铜箔后右键添加圆弧。

3、添加圆弧成功后再次按鼠标右键点击添加圆弧，这样就可以取消添加圆弧命令来绘制正方形铜箔。

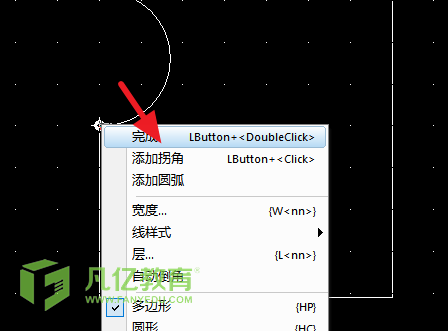

4、绘制成功后右键点击完成。

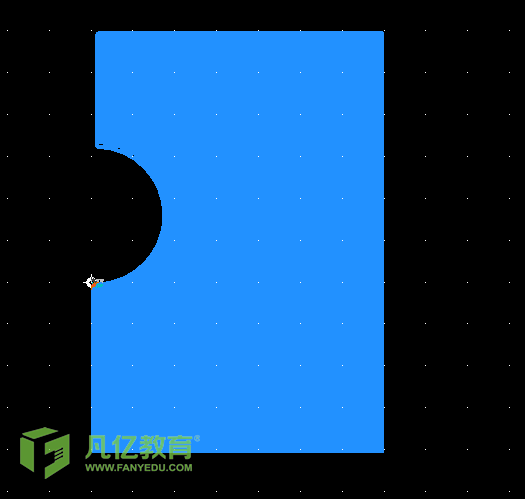

5、这样我们的铜箔就绘制成功了。

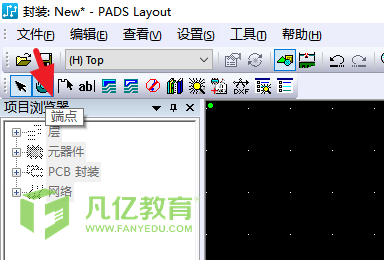

6、铜箔绘制成功后我们需要添加焊盘，点击工具栏的端点。

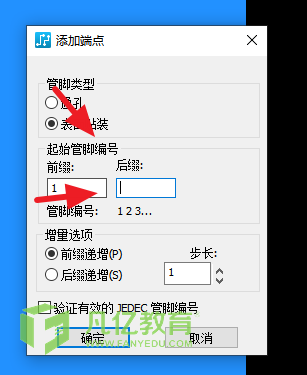

7、在这里可以选择焊盘类型。以及编号，然后点击确定。

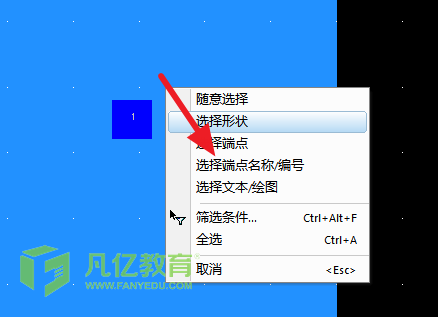

8、放置成功后，右键选择端点。

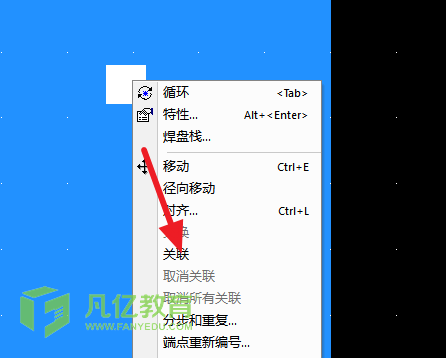

9、选择端点后点击焊盘，然后右键选择关联在点击铜箔。

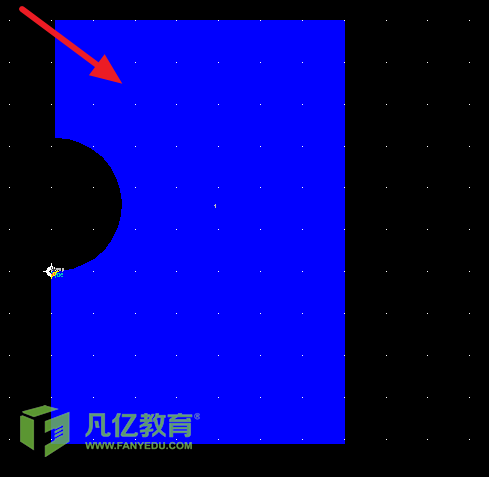

10、这样异形焊盘就绘制成功了。

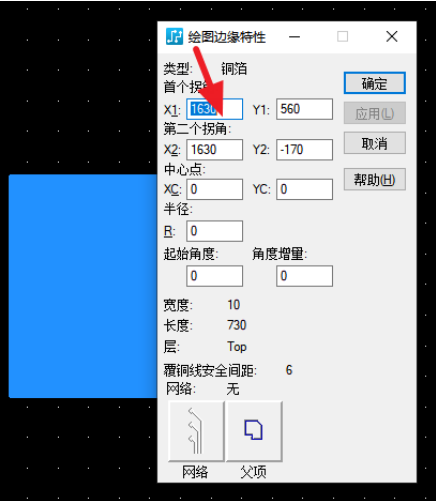

11、因为这个没有尺寸所以就告诉大家绘制的方法，但是我们在真正绘绘制封装的时候需要严格按照尺寸来，在画铜箔时就要修改好尺寸，变成端点后是无法修改的。点击随意选择双击去特性里面修改x.y坐标就可以设置长度了。
