问：固态继电器并联输出

固态继电器和固态接触器通常使用MOSFET技术来控制直流负载的输出。直流输出的优点，特别是带有FET输出的优点是通常可以并联，以增加开关电路的总负载电流能力。但是在进行固态继电器并联之前，您可能需要验证数据表中的原理图才能确定是否可行。对于固态交流设备，不建议并联输出。

以直流输出FET为例，两个并联的D1D100（100Vdc/100A）SSR可以在200安培时切换高达100Vdc的负载。

D1D100 固态继电器

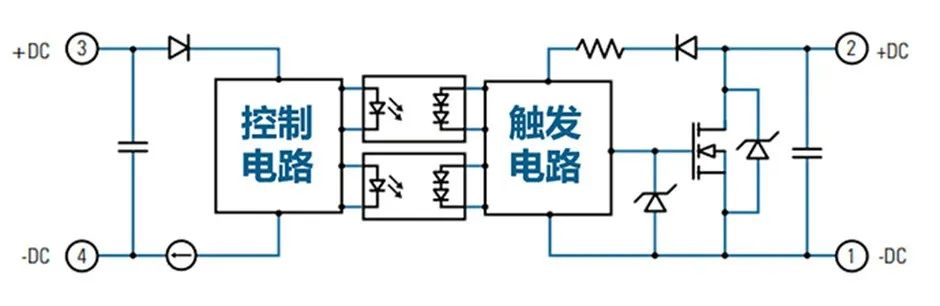

D1D100等效单电路框图如下：
