拆解拼多多20块钱的直播声卡主板，看看设计如何？

随着短视频以及直播的快速发展，声卡成了主播们提成节目效果的重要道具之一。据EDN小编了解，声卡价格从几十到几万，价格跨度相当大。

本文作者在拼多多二十块钱买了一个USB/蓝牙小声卡，说是声卡，但二十元的小电子产品内部做工如何，是否有惊喜呢？

拼多多二十块钱买了一个USB/蓝牙小声卡，说是声卡，但是相比专业的来说还差了十万八千里。

宣传上说抖音快手喊麦专用，但是我想主播也不会买这种声卡吧。

不是淘宝客，不给人做宣传，我也不说哪家店了，而且今天刚收到货一看现在已经涨价了。

不管事F6、F5还是V8，本质上都是一个东西，只是固件不同，因为我这个PCB上居然写的是V8。

首先看一下功能，虽然看上去功能很多，但是基本上也用不到几个。

长按开机键开机，再长按关机。开机后默认进入蓝牙配对模式，如果不连蓝牙就一直闪，关不掉。

最上面两排旋钮是调整各种音量与混响，实测混响效果一般。高低音调节听不出什么效果。

红色的一排按键是各种变声效果与电音效果，电音有好几档，变声有男变女、女变男、萝莉音、怪兽音等等，效果一般。

消音效果不错，消得比较彻底，但是不推荐消音使用，因为鼓点什么的都顺便消没了。

唱歌这个是默认选项，喊麦和闪避我是听不出有什么变化。

最下面两排黑色按键就没啥意思了，就是播放一段里面预先设定好的音频。

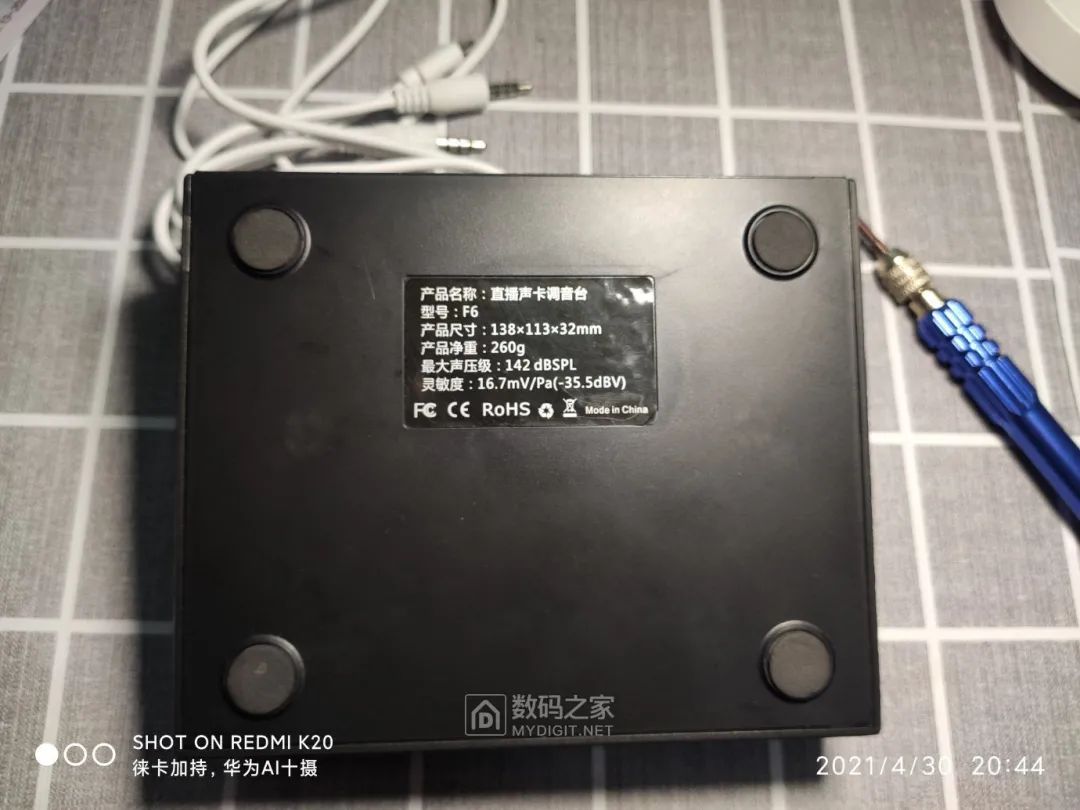

然后看看背面，非常简洁，这标签上的参数估计卖家都不知道啥意思。

标签下面有个螺丝，下面两个脚垫下面各有一个螺丝。

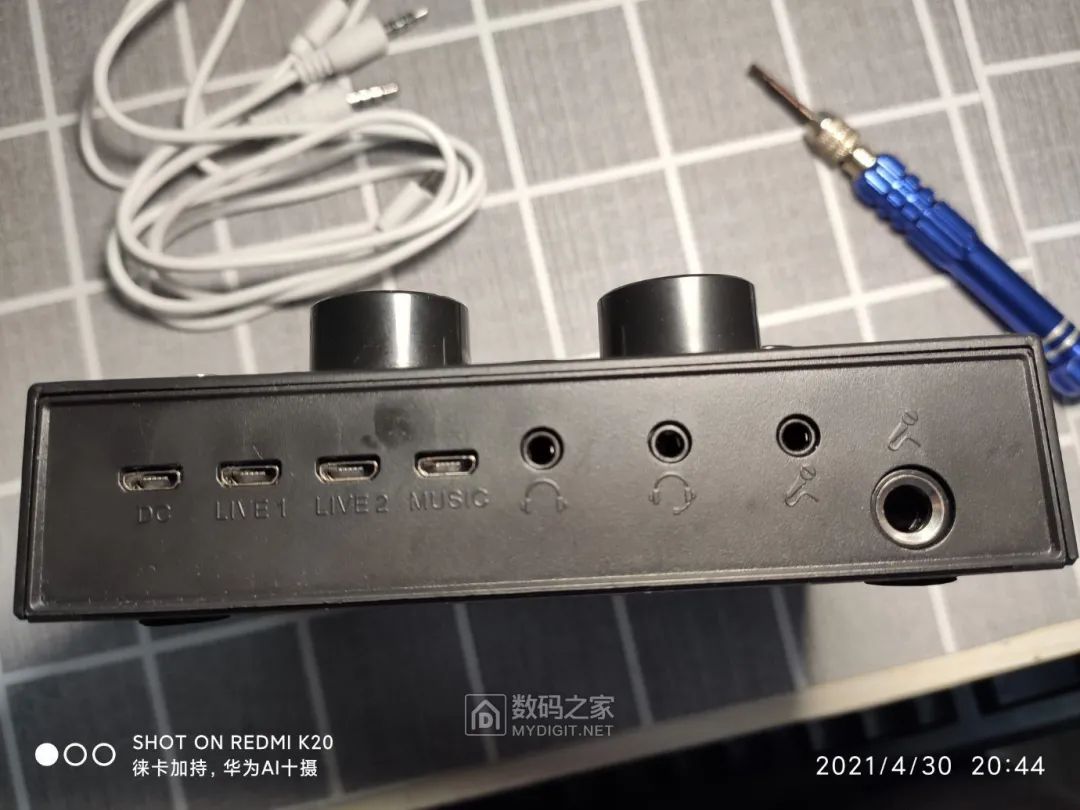

然后再看看接口，接口还是比较齐全的。

最左边是充电/连电脑的接口。连电脑后显示是USB声卡。

另外三个micro usb接口是音频接口，用下图这种线转换成3.5MM耳机插口。

可能由于空间原因才这么设计，要不就是为了线断了单独卖线，搞不懂到底想干啥，3.5mm耳机插口就可以干的事非要用这个。

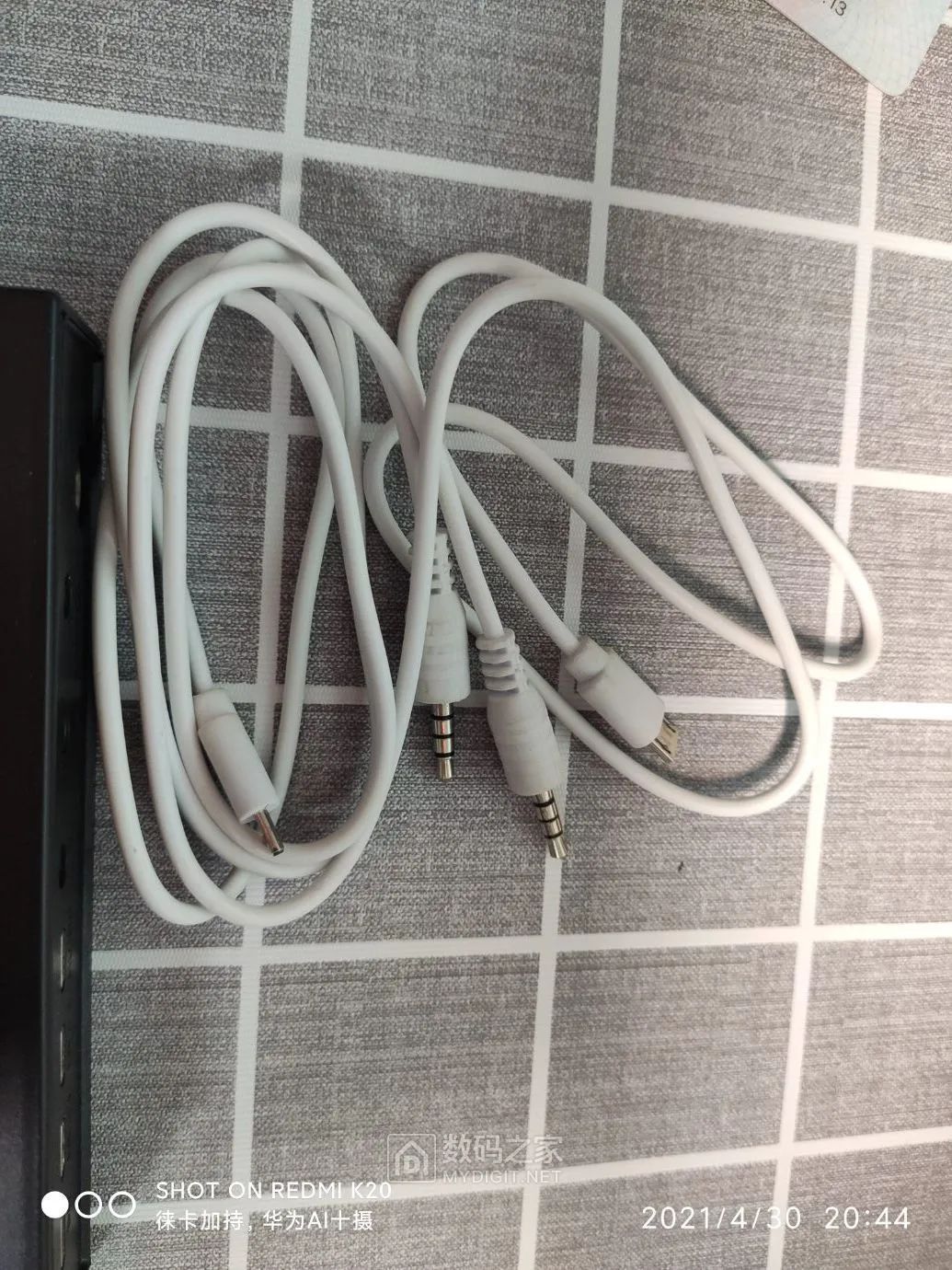

这就是那个专用的线，后期可以测量定义然后DIY一条。要我说真不如换成3.5mm插孔，这玩意容易插错。

然后开始拆机。

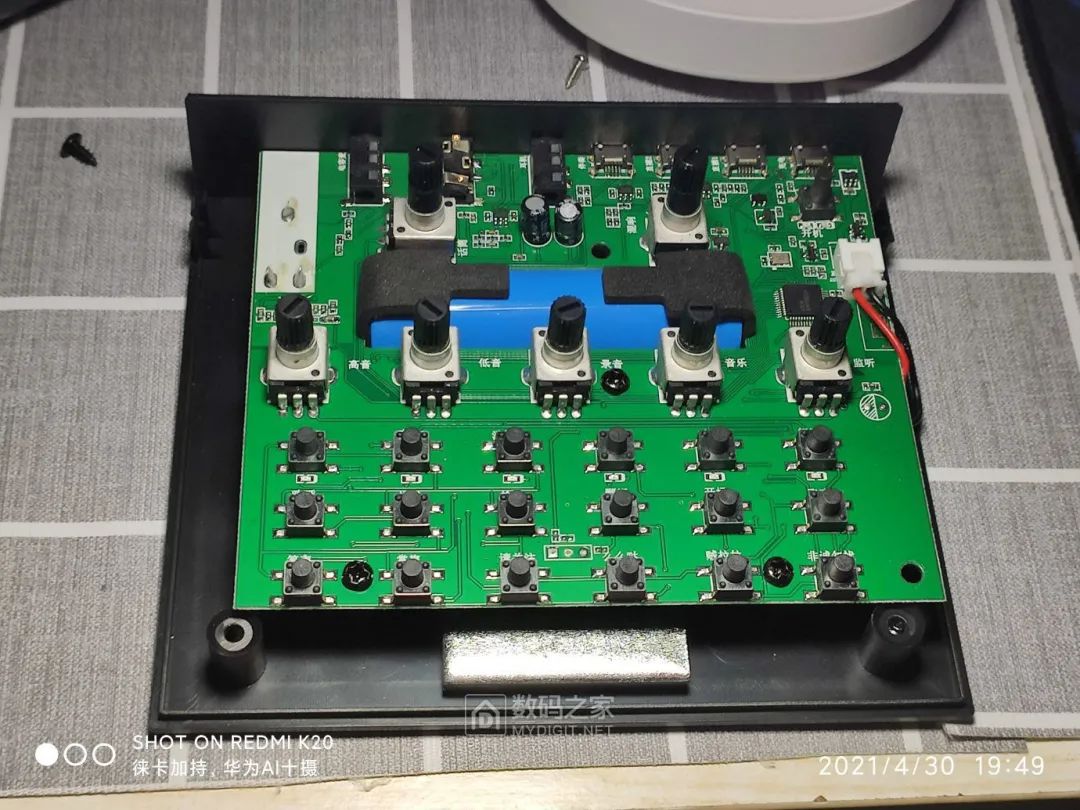

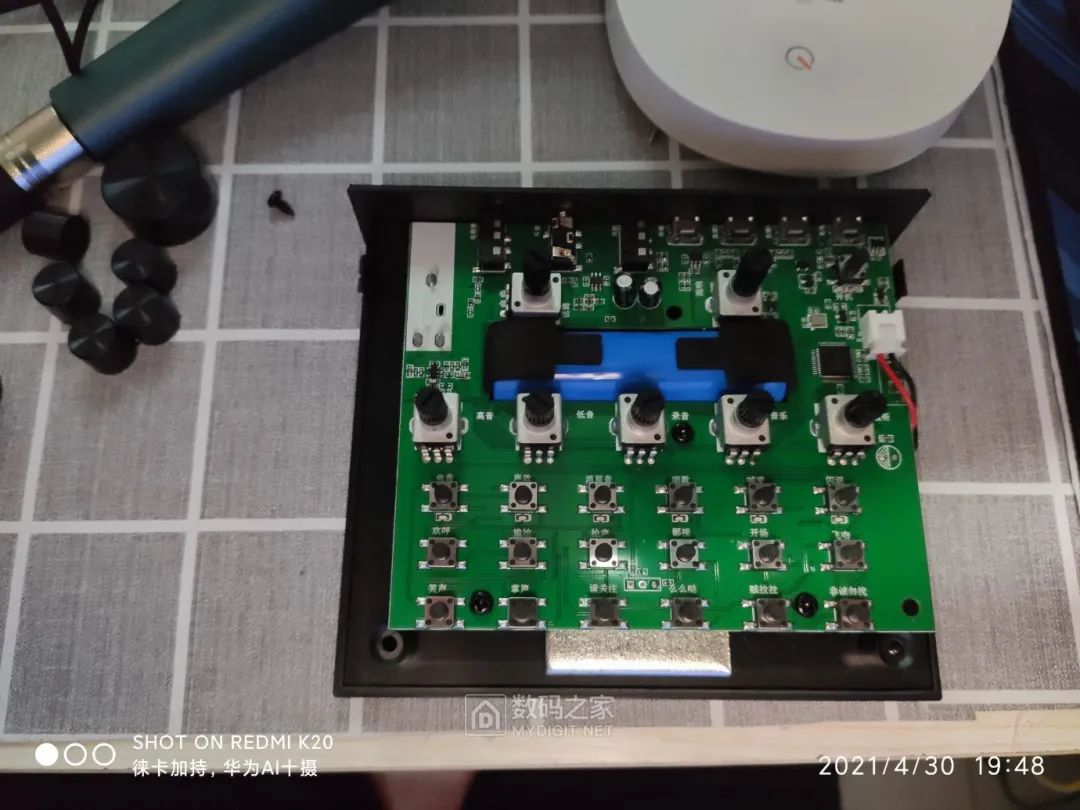

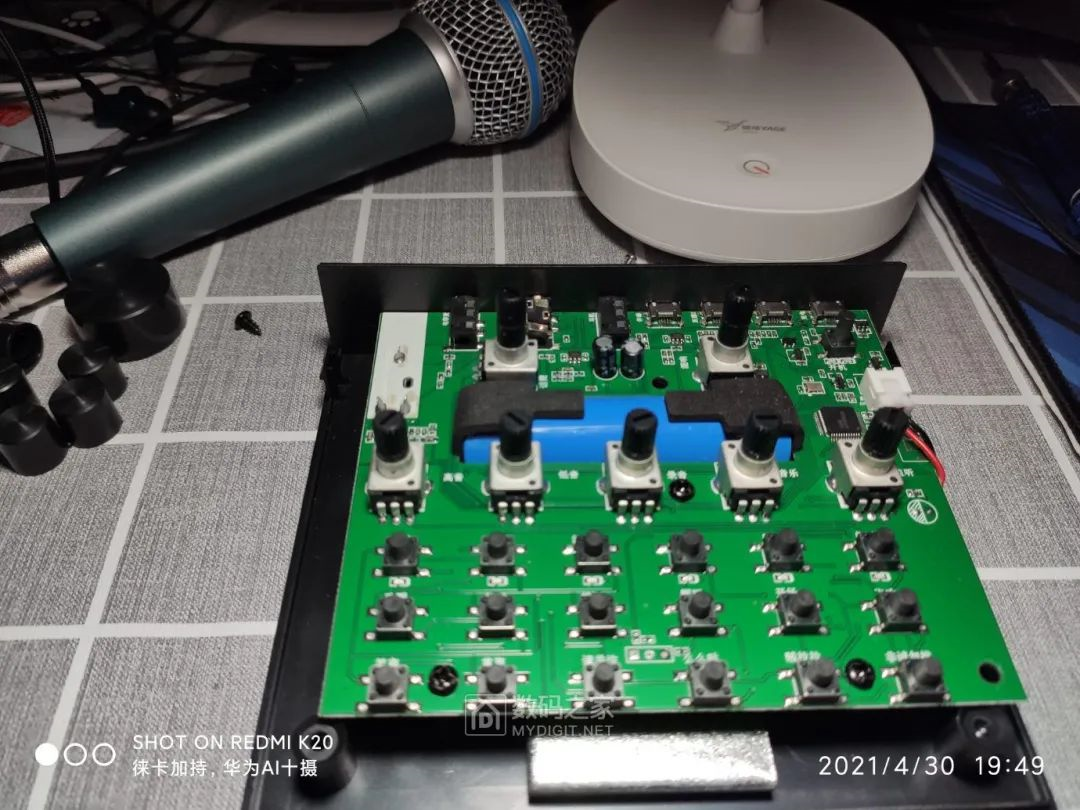

由于相机景深，前面对焦后面就模糊，后面对焦前面就模糊。正着拍就挡光了，所以这里拍了三张。

可以看出里面用料非常少，电池是一颗无任何标签与印字的18650，整机只用了一颗芯片。外壳下面有一个金属块配重。

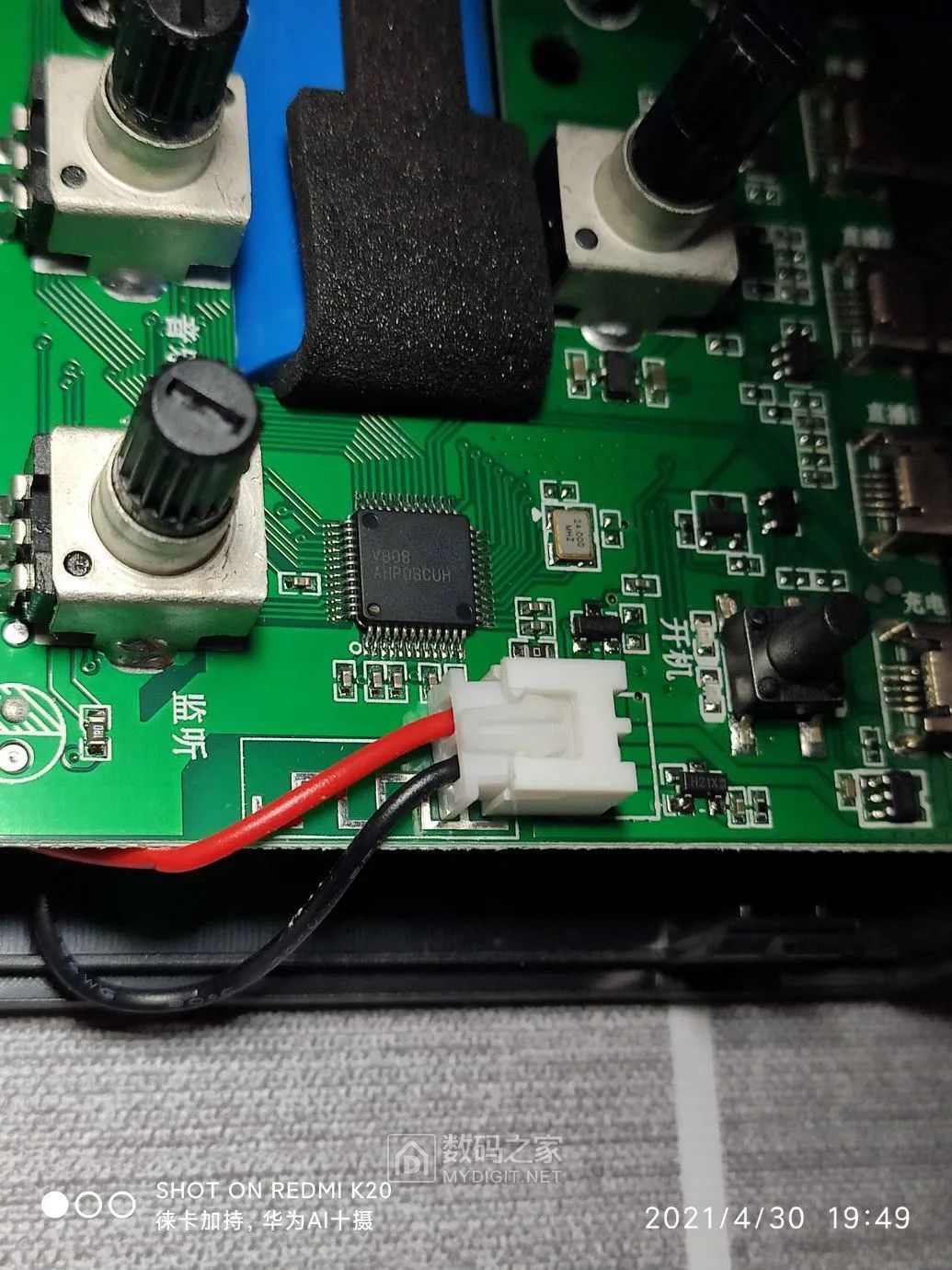

看看芯片型号，应该是打磨后又打的字。

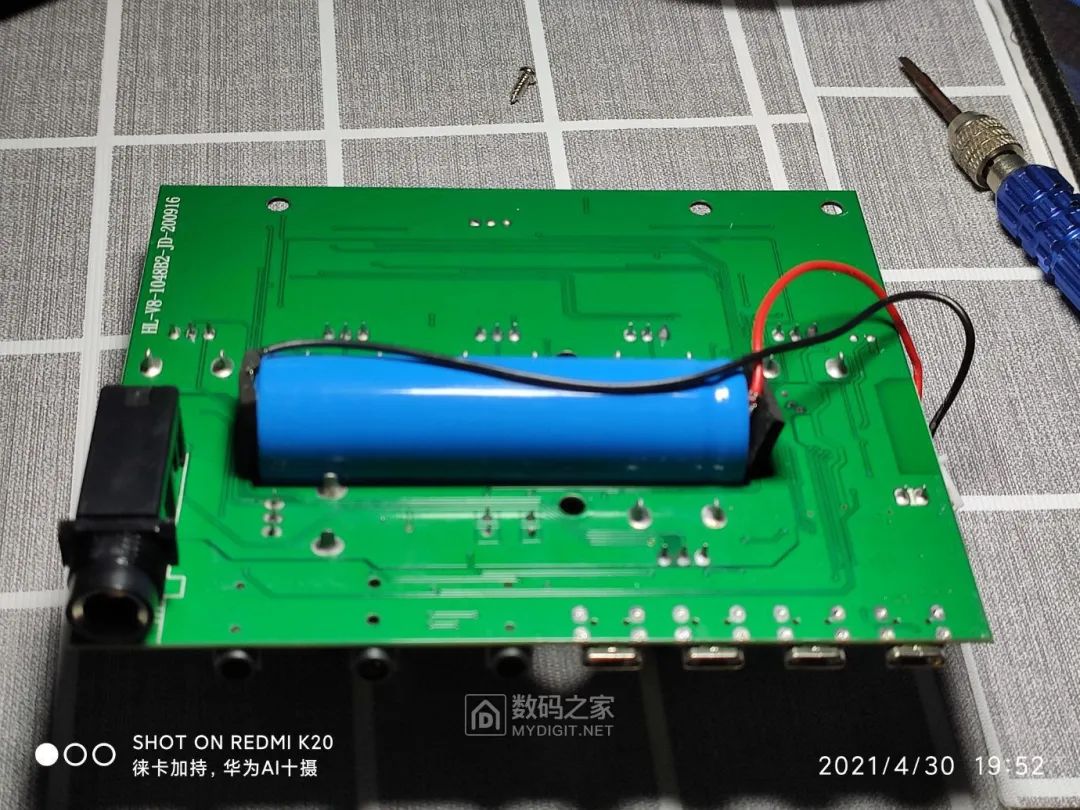

再看看背面，光秃秃啥都没有。

编号上面居然写着V8，所以我估计F5、F6、V8都是一回事，只不过里面的固件不一样罢了。

总结：二十块钱还算差不多，就算当一个蓝牙转3.5mm转换器或者是一个USB声卡也挺值得。

但是！如果没有需要买这玩意纯属浪费钱。

我买这个主要是为了驱动动圈麦，但是实测推力一般，不如我自己DIY的5532功放板。

总之用料非常简单，专业的主播也不会买这玩意，最后就让我这种闲着没事拆东西的人买来了。
