绝了！电路图符号大全！必收藏！

电路图，是一种以物理电学标准符号来绘制各电子元器件组成和关系的电路原理布局图，它被广泛应用于人类工程规划和电路研究。通过分析电路图，可以得知电子元器件之间的工作原理，并为性能、安装线路提供规划方案。在设计的过程，可以在纸上或电脑上进行绘制，等确定无误之后，在付诸实际。

电路图符号大全

电路图符号是绘制电路图的基础，只有了解对应的电路图符号，才能轻松上手绘制。电路图符号数量众多，大致可以分为四个类别：传输路径、集成电路组件、限定符号、开关和继电器符号；齐全的电路图符号便于用户随时选用，帮助用户更高效率地完成任务。

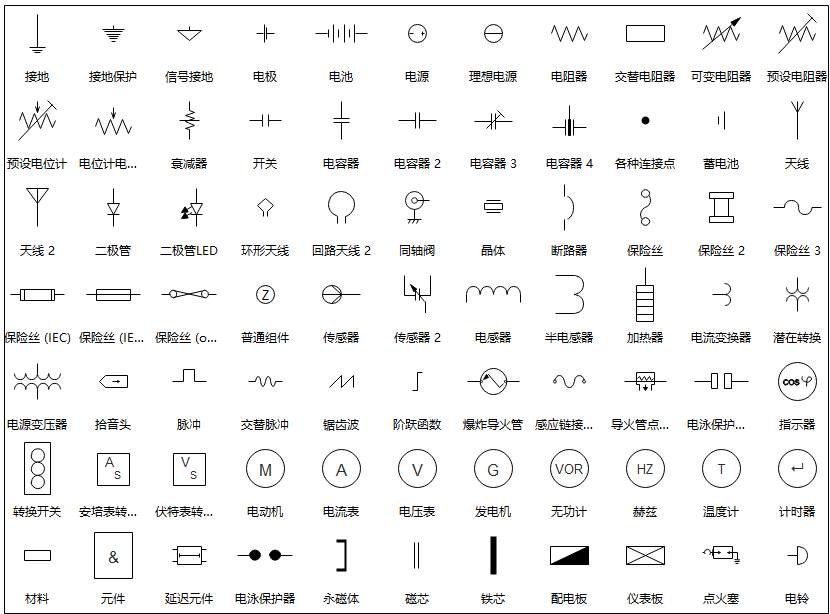

基本电路符号

汇聚基本的电路图符号，例如：电池、接地线、二极管等，可以满足基础电路的绘制需求。

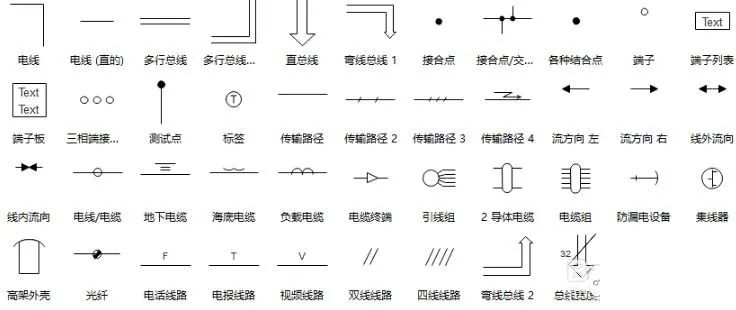

传输路径符号

基本的电路符号，用于连接各元器件，起到“桥梁互通”的作用。

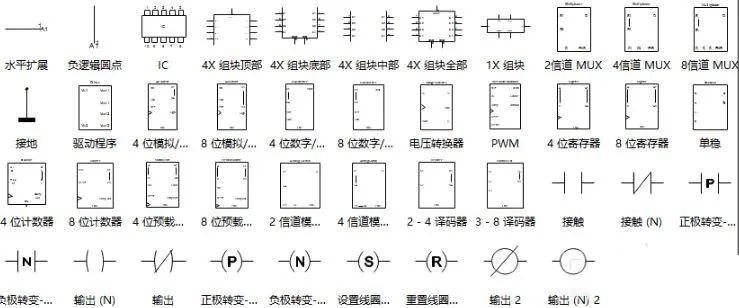

集成电路组件符号

以寄存器、转换器、计数器为代表的基础集成电路元器件，在电路图中较为常见。

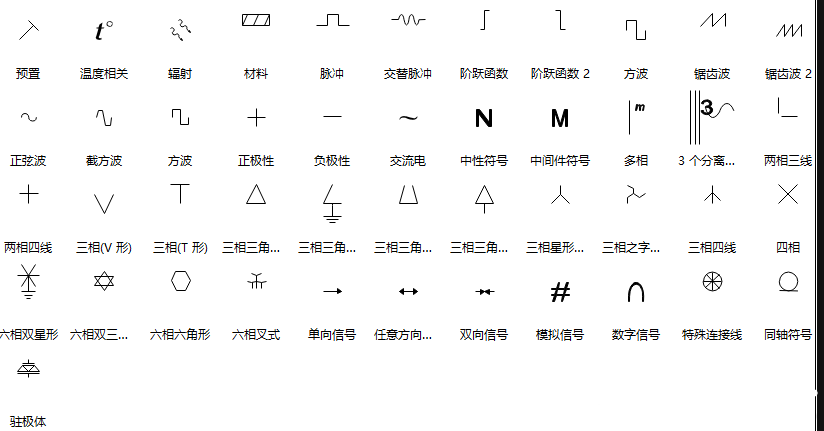

限定符号

用于表示电路的属性，如脉冲、材料、温度等。

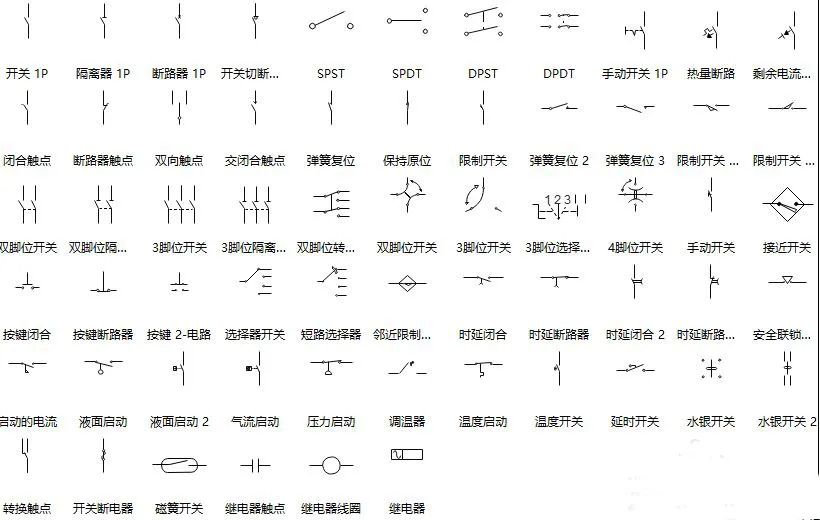

开关和继电器符号

是电路图中的控制元件，能够调节或改变电路的工作性能。

字符电路图符号大全

AAT 电源自动投入装置
AC 交流电
DC 直流电
EUI 电动势电压电流
f 频率
FR——热继电器
FU 熔断器
FU——熔断器
FU——熔断器
G 发电机
HG 绿灯
HP 光字牌
HR 红灯
HW 白灯
K 继电器
KA 瞬时继电器 ；瞬时有或无继电器；交流继电器
KA（NZ） 电流继电器（负序零序）
KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
KD 差动继电器
KF 闪光继电器
KH 热继电器
KI 阻抗继电器
KM 接触器
KM 中间继电器
KM——接触器
KM——接触器
KOF 出口中间继电器
KP 极化继电器
KR 干簧继电器
KS 信号继电器
KT 时间继电器
KT——延时 有或无继电器
KT——延时 有或无继电器
KV（NZ） 电压继电器（负序零序）
KV电压继电器
KW（NZ） 功率方向继电器（负序零序）
L 线路
M 电动机
PQS 有功无功视在功率
QF 断路器
QS 隔离开关
Q——电路的开关器件
Q——电路的开关器件
SA 转换开关
SB——按钮开关
SB——按钮开关
SE 实验按钮
SR 复归按钮
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
白色灯 HW
避雷器 F
变流器 UC
变频器 UF
插接式（馈电）母线 WIB
插头 XP
插座 XS
电磁阀 YV
电磁锁 YL
电动阀 YM
电动机 M
电动执行器 YE
电加热器加热元件 EE
电力电容器 CE
电力分支线 WP
电力干线 WPM
电流表 PA
电流表切换开关 SA
电容器 C
电位器 RP
电线电缆母线 W
电压表 PV
电压表切换开关 SV
电压小母线 WV
电阻器变阻器 R
跌落式熔断器 FF
端子板 XT
发热器件（电加热） FH
反转按钮 SBR
防火阀 YF
放电电阻 RD
符电路图#e#
复位按钮 SR
感应线圈电抗器 L
功率因数表 PPF
光电池热电传感器 B
光敏电阻 RL
光信号 HS
合闸线圈 YC
合闸小母线 WCL
红色灯 HR
滑触线 WT
黄色灯 HY
接地电阻 RG
接近开关 SQP
紧急按钮 SBE
可控硅整流器 UR
空气调节器 EV
控制电路有电源的整流器 VC
控制小母线 WC
快速熔断器 FTF
蓝色灯 HB
励磁线圈 LF
连接片 XB
绿色灯 HG
滤波电容器 LL
逆变器 UI
排烟阀 YS
频率表 PF
频敏变阻器 RF
启动变阻器 RS
气动执行器 YPAYA
绕线转子感应电动机 MW
热敏电阻 RT
熔断器 FU
闪光小母线 WF
声信号 HA
湿度控制开关 SM
时间测量传感器 BT1BK
时间控制开关 SK
事故音响小母线 WFS
事故照明小母线 WELM
试验按钮 SBT
手动控制开关 SH
鼠笼型电动机 MC
速度变换器 BV
速度控制开关 SS
跳闸线圈 YT
停止按钮 SBS
同步电动机 MS
温度变换器 BT
温度测量传感器 BHB
温度控制开关辅助开关 ST
无功电度表 PJR
无功电流表 PAR
无功功率表 PR
限流电阻器 RC
限位开关 SQ
限压保护器件 FV
相位表 PPA
消弧线圈 LA
信号小母线 WS
压力变换器 BP
压力控制开关 SP
压敏电阻 RPS
液位测量传感器 BL
液位控制开关 SL
异步电动机 MA
应急照明分支线 WE
应急照明干线 WEM
有功电度表 PJ
有功功率表 PW
预报音响小母线 WPS
照明灯（发光器件） EL
照明分支线 WL
照明干线 WLM
整流器 U
正转按钮 SBF
直流电动机 MD
直流母线 WB
指示灯 HL
最大需量表（负荷监控仪） PM

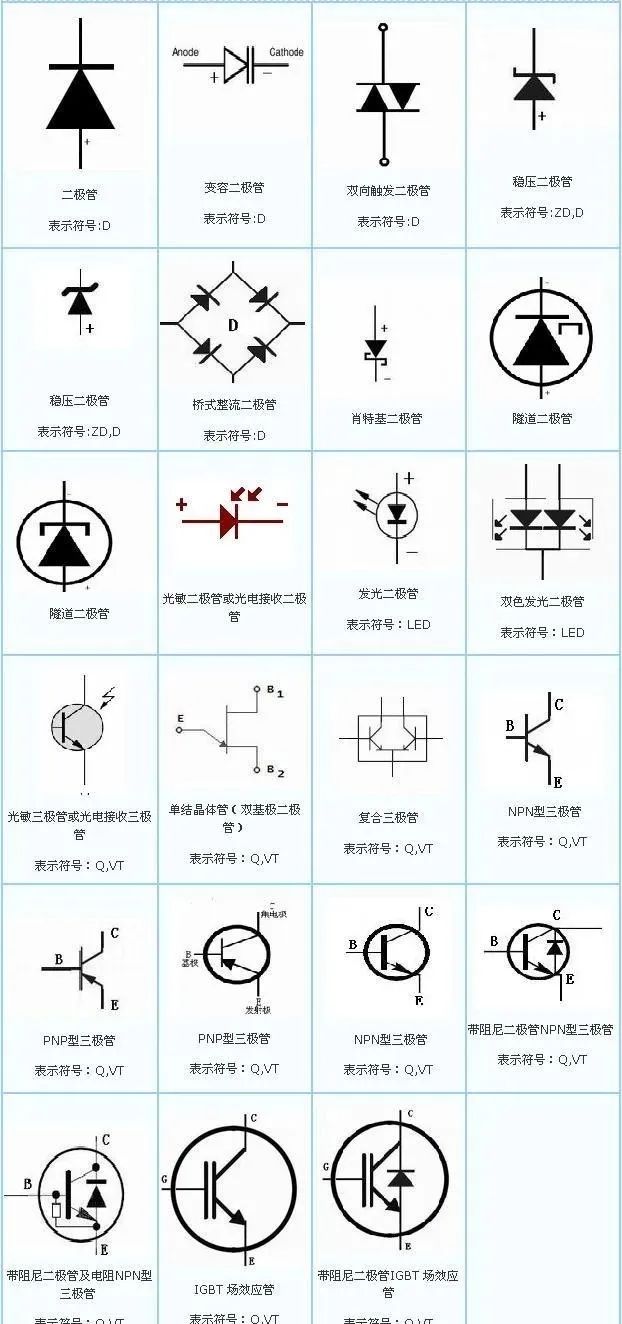

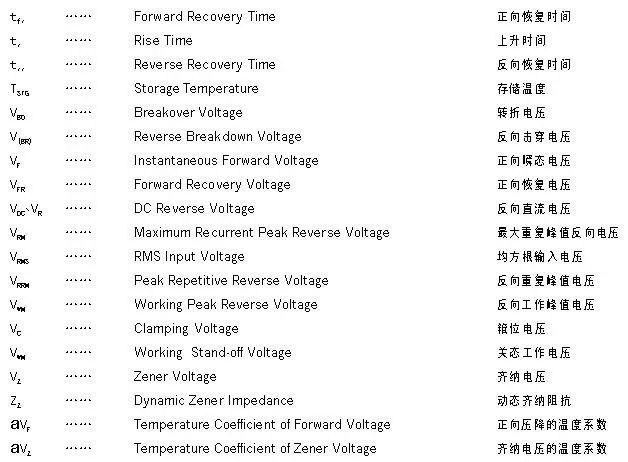

电子元件符号综合表

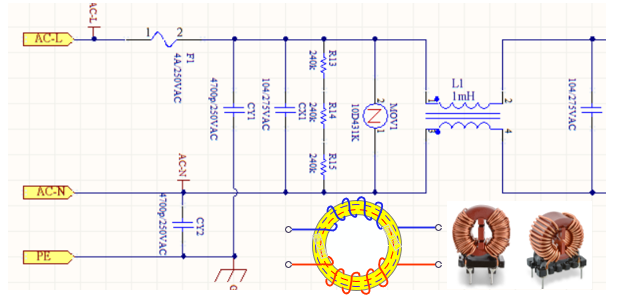

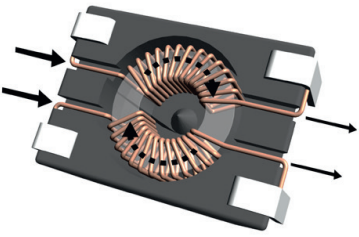

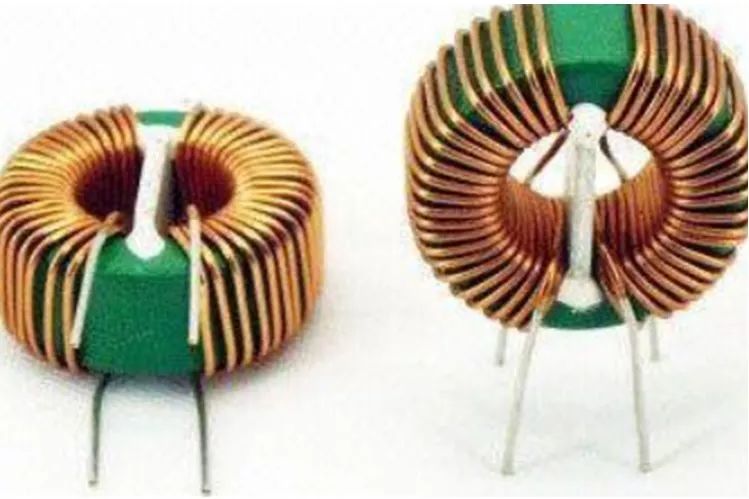

区别于常见的电感有四个导线称之为共模电感。

▎抑制共模噪声

抑制共模噪声的方法多种多样，除了从源头去减少共模噪声外，通常我们抑制最常用的方法就是使用共模电感来滤除共模噪声，也就是将共模噪声阻挡在目标电路外面。即在线路中串联共模扼流器件。

这样做的目的是增大共模回路的阻抗，使得共模电流被扼流器所消耗和阻挡(反射)，从而抑制线路中的共模噪声。

▎共模扼流器或电感的原理

若在以某种磁性材料的磁环上绕上同向的一对线圈，当交变电流通过时，因为电磁感应而在线圈中产生磁通量。

对于差模信号，产生的磁通量大小相同、方向相反，两者相互抵消，因而磁环产生的差模阻抗非常小；

而对于共模信号，产生的磁通量大小和方向均相同，两者相互叠加从而使磁环产生了较大的共模阻抗。

这一特性使得共模电感对于差模信号的影响较小，而对共模噪声具有很好的滤波性能。

通俗的总结：

因为楞次定律（Lenz's law），共模电感这种连接下，两条线互感形成的磁通是同一方向。交变电流形成的磁场与磁铁的固有磁场形成对抗，相互抑制，才能实现滤波功能。

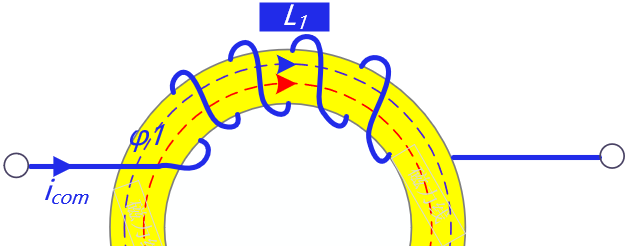

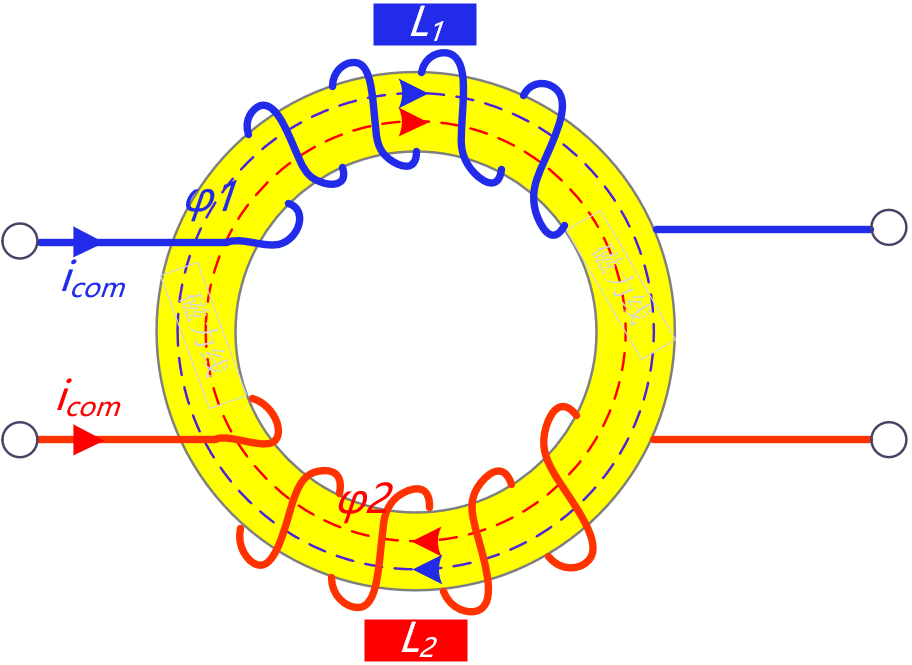

1) 共模电流通过共模线圈，磁力线方向相同，感应磁场加强，从如下图磁力线方向可以看出—实线箭头表示电流方向，虚线表示磁场方向

对于共模线圈或者共模电感，当共模电流流过线圈时，由于磁力线方向相同，在不考虑漏感的情况下，磁通量叠加，其原理是互感。

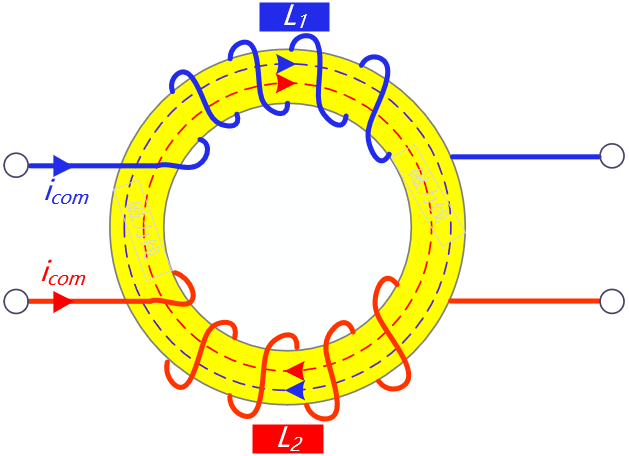

下图红色线圈产生的磁力线穿过蓝色线圈，同时蓝色线圈产生的磁力线也穿过红色线圈，彼此相互感应。

从电感的角度来看，电感量也是成倍增加，磁链代表了总磁通量。对于共模电感，当磁通量是原来的2倍时，匝数没有发生变化，电流也没有发生变化，此时电感量增加为原来的2倍，意味着等效磁导率变为原来的2倍。

等效磁导率何以增加一倍，从下面的电感公式来看，由于匝数N不改变、磁路和磁芯截面积由磁芯的物理尺寸决定，因此也没有改变，唯一就是磁导率u增加了一倍，因而可以产生更多的磁通量。

所以，共模电感在共模电流通过时，工作在互感模式下。

在互感的作用下，等效电感量被成倍增加，共模感抗也会成倍增加，因而对共模信号有良好的滤波作用，也就是将共模信号用大阻抗阻挡，不让其通过共模电感，即不让此信号传输到电路的下一级，如下是电感产生的感抗ZL。

ZL= ωL = 2πfL ，ZL 就是感抗，单位为欧姆，ω 是交流发电机运转的角速度，单位为弧度/秒，f 是频率，单位为赫兹，L 是线圈电感，单位为亨利。
