高压开关电源3D PCB绘制教程：SOLIDWORKS绘制SOT23教程

本教程配有配套视频教程，读者可以配合配套的视频教程学习，下载本课的对应课件和源文件，更多课程及材料，敬请关注凡亿教育：《高压开关电源3D PCB绘制教程》。

使用SOLIDWORKS绘制SOT23封装模型时，我们大多数情况下使用经验公式，并不使用datasheet的参数，我们多数情况下使用PCB封装协助绘制。

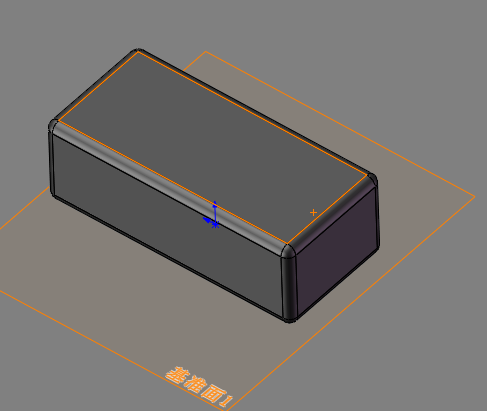

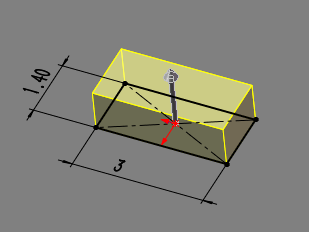

● 我们本节课开始绘制SOT23封装，首先设置主体部分参数，长度3mm，宽度1.4mm，拉伸高度1mm，预览如下。

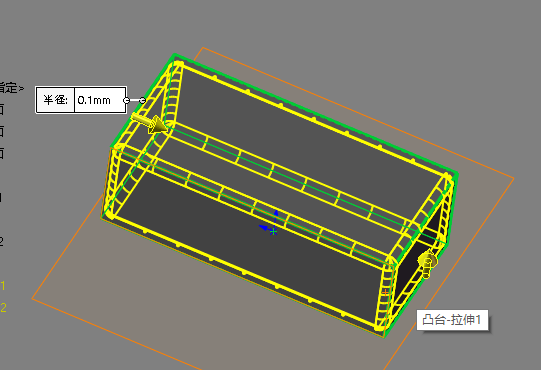

● 设置圆角命令，圆角的半径设置为0.1mm即可，此参数为经验值，同学们也可以根据实际情况稍作修改，

选择倒角面时，可以直接选中相应的面，相比较于选择边线，选中面会更加方便一些。

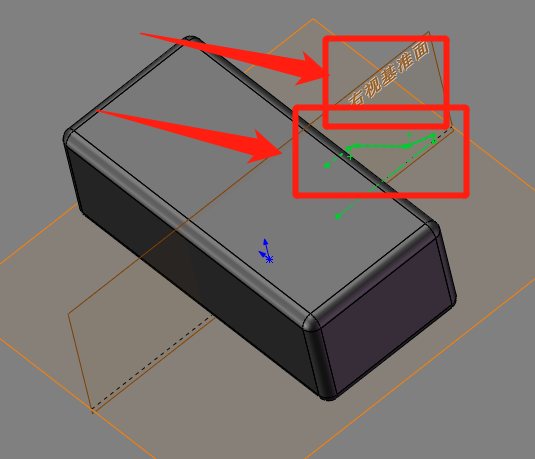

● 引脚绘制，我们切换到右视图基准面，如左图第一个箭头指示所示，绘制草图，草图具体绘制方法如下。

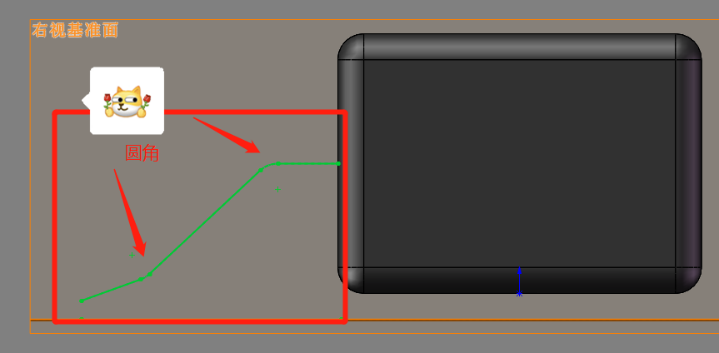

● 使用直线命令绘制一条折线，然后在两个转折点处加圆角命令，这样会使引脚弯折外观与冲压加工方式相似。完成命令后我们进入拉伸凸台命令。

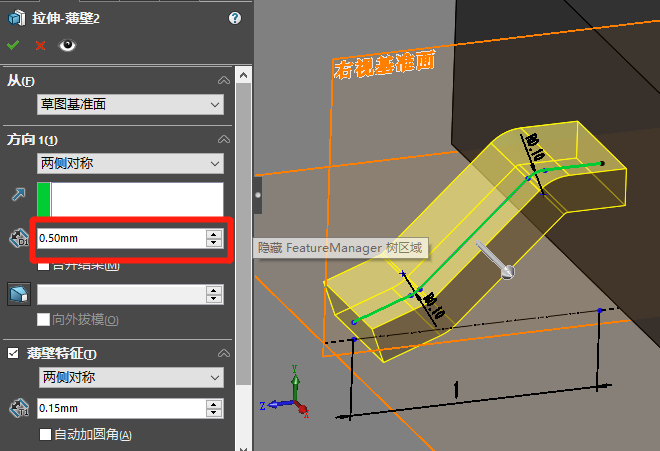

● 引脚拉伸命令

草图轮廓是我们上面绘制的折线草图，点击选中即可，如右图。

拉伸参数如上图，得到预期效果图以后点击绿色勾即可。

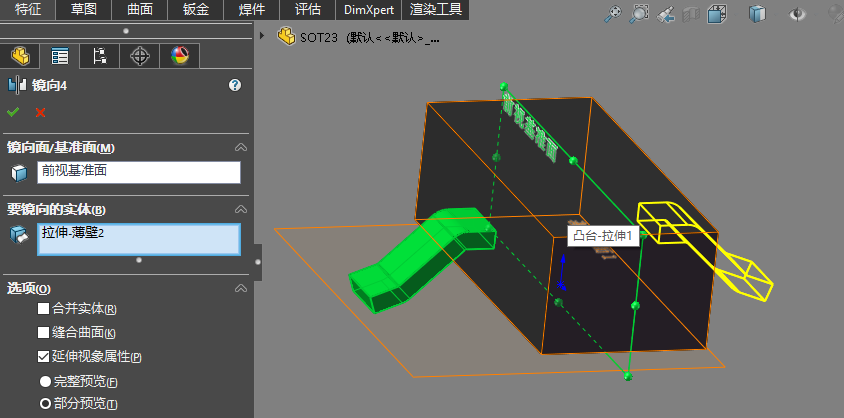

● 绘制镜像图形

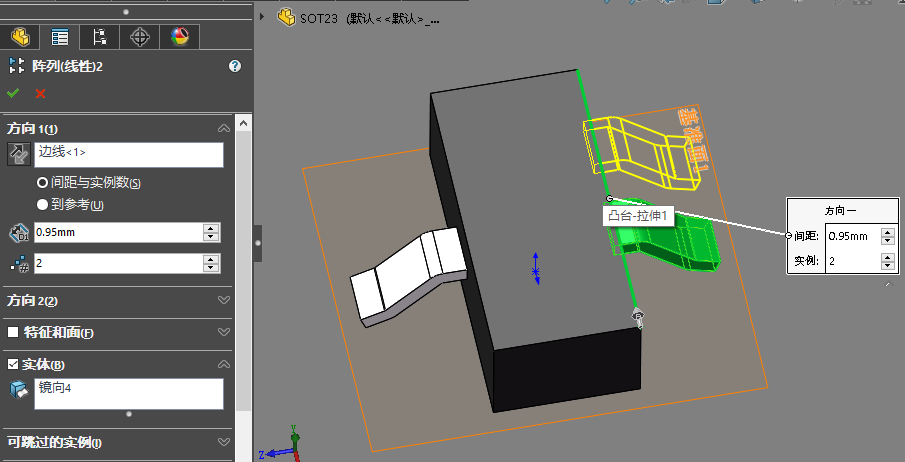

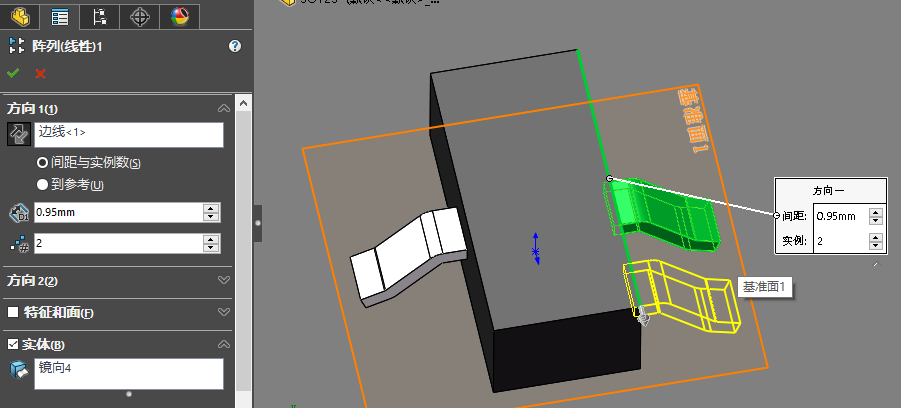

● 设置阵列指令，在此处阵列命令我们需要执行两次，因为一次命令是向上阵列，第二次是向下阵列，两次阵列完成引脚绘制。

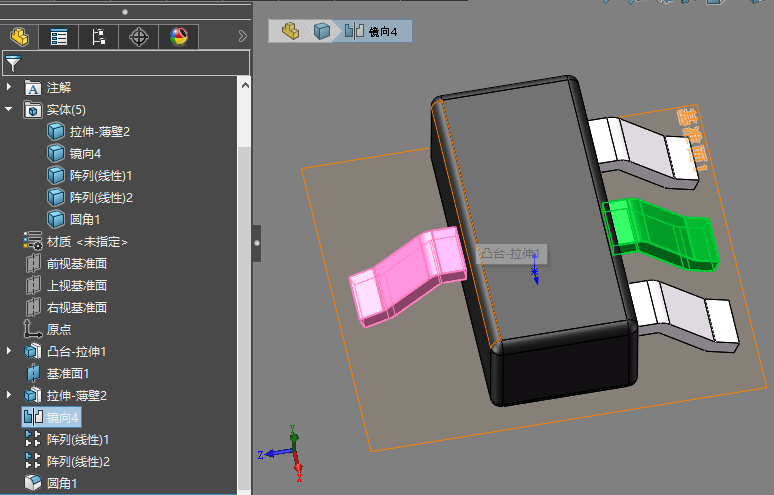

● 预览图片如下，到这里SOT23封装绘制基本完成。

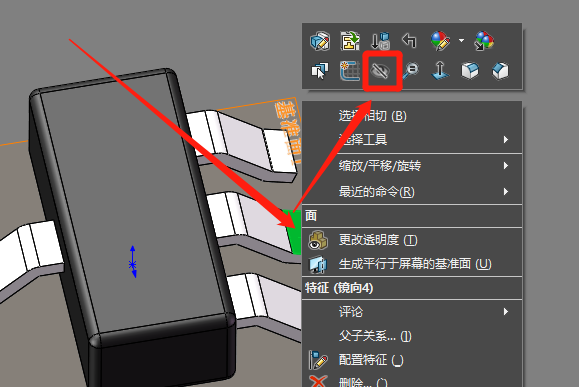

此时我们发现，模型右侧的引脚多了一个，处理方法也很简单，将中间的引脚隐藏即可，单击中间引脚右键点击隐藏图标即可。
