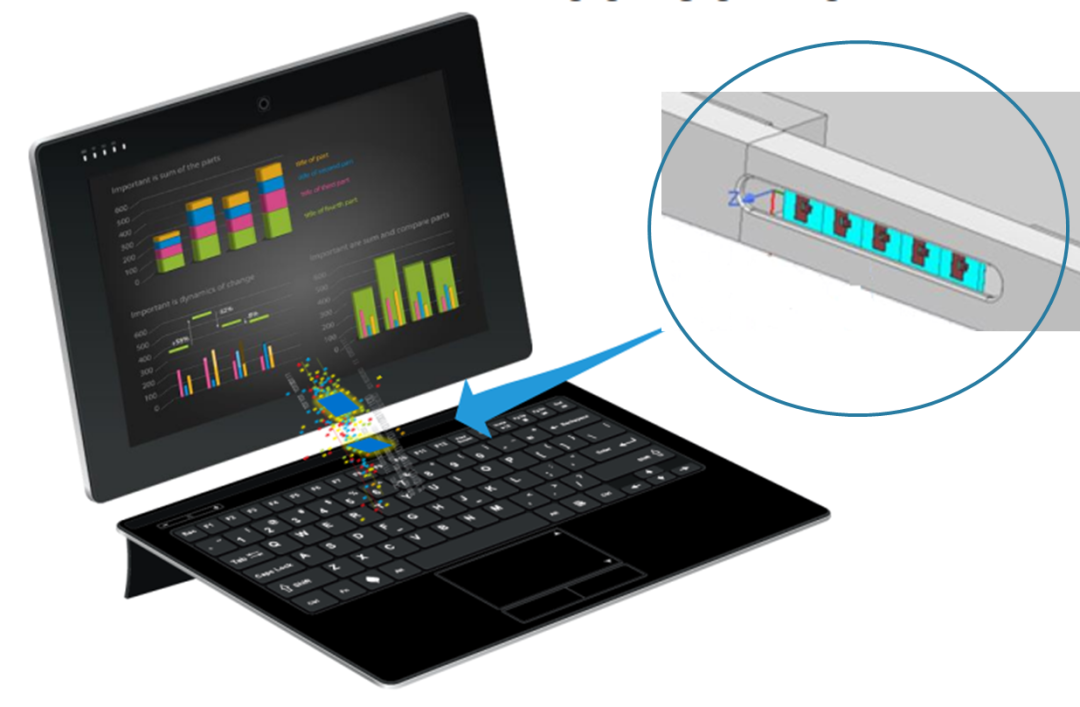

ST60在Display Port接口中的应用

来源:意法NFC存储器及安全芯片发布时间:2023-01-061912浏览

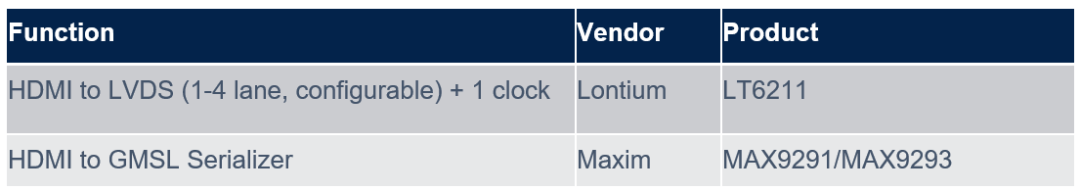

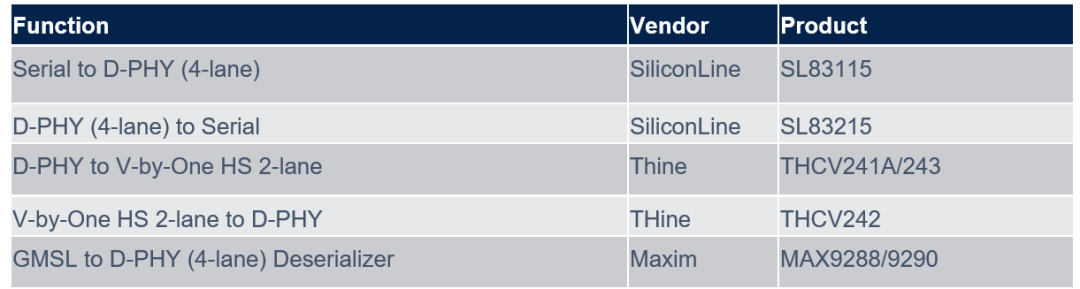

DisplayPort（简称DP）是视频电子标准协会（VESA）推动的数字视频接口标准，制定于2006年5月。该接口免认证、免授权金，主要应用于连接电脑和显示屏，或是电脑和家庭剧院系统，有意要取代旧有的VGA、DVI和LVDS视频传输接口技术。DisplayPort是第一个依赖数据包数据传输技术的显示连接接口，这种数据包化传输技术可以在以太网、USB和PCI Express等技术中找到。它既可以用于内部显示连接，也可以用于外部的显示连接。DisplayPort连接器在主链路可以有1、2或4路差分数据对，每个通道比特率为1.62、2.7或者5.4 Gbit/s。数据为8b/10b编码，即每8位的消息被编入10比特符号中。除了主传输通道之外，DisplayPort还提供了一条功能强大的AUX辅助通道。该辅助通道的传输带宽一般为1Mbps，最高延迟仅为500μs，可以直接作为语音等低带宽数据的传输通道，另外也可用于无延迟的游戏控制。DisplayPort还有HPD通道用来传输热插拔信号。ST60A2的数字接口是SLVS（Scalable low voltage signaling）差分数据对。ST60A2可以直接传输DisplayPort主通道视频数据，不需要加转换芯片。ST60A3可以传输eUSB2，GPIO，I2C，SPI，UART信号。对于AUX和HPD信号，需要用FPGA把这两种低速信号做聚合，然后输送到一路ST60A3的GPIO口传输。使用FPGA的原因是AUX信号有低延迟的要求，FPGA可以满足低延迟的要求。如下图是DisplayPort方案的原理框图。此方案最大支持4个视频主通道，每通道最大5.4Gbps数据率。每一路视频主通道用一对ST60A2芯片传输数据。
