长电科技：Chiplet系列量产

据合肥日报报道，国内首个专用于量子芯片生产的MLLAS-100激光退火仪（简1月5日，长电科技宣布，公司XDFOI™ Chiplet高密度多维异构集成系列工艺已按计划进入稳定量产阶段，同步实现国际客户4nm节点多芯片系统集成封装产品出货，最大封装体面积约为1500mm²的系统级封装。

据悉，2021年7月，长电科技正式推出面向Chiplet（小芯片）的高密度多维异构集成技术平台XDFOI™，利用协同设计理念实现了芯片成品集成与测试一体化，涵盖2D、2.5D、3D Chiplet集成技术。

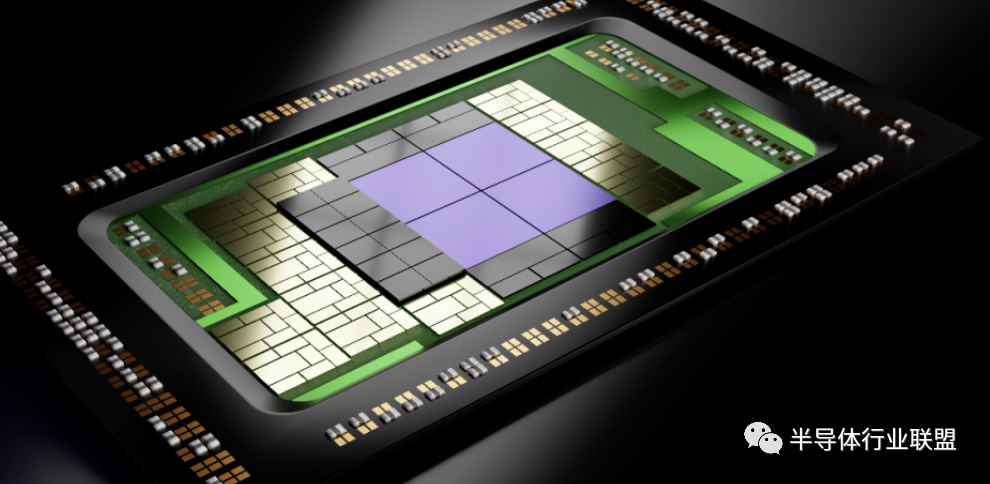

长电科技 XDFOI 通过小芯片异构集成技术，在有机重布线堆叠中介层（RDL Stack Interposer，RSI）上，放置一颗或多颗逻辑芯片（CPU / GPU 等），以及 I / O Chiplet 和 / 或高带宽内存芯片（HBM）等，形成一颗高集成度的异构封装体。一方面可将高密度 fcBGA 基板进行“瘦身”，将部分布线层转移至有机重布线堆叠中介层基板上，利用有机重布线堆叠中介层最小线宽线距 2μm 及多层再布线的优势，缩小芯片互连间距，实现更加高效、更为灵活的系统集成；另一方面，也可将部分 SoC 上互连转移到有机重布线堆叠中介层，从而得以实现以 Chiplet 为基础的架构创新，而最终达到性能和成本的双重优势。

长电科技表示，目前，长电科技XDFOI™技术可将有机重布线堆叠中介层厚度控制在50μm以内，微凸点（µBump）中心距为40μm，实现在更薄和更小单位面积内进行高密度的各种工艺集成，达到更高的集成度、更强的模块功能和更小的封装尺寸，已在高性能计算、人工智能、5G、汽车电子等领域应用。同时，还可以在封装体背面进行金属沉积，在有效提高散热效率的同时，根据设计需要增强封装的电磁屏蔽能力，提升芯片成品良率。
