【电子器件】什么是A/D转换器？

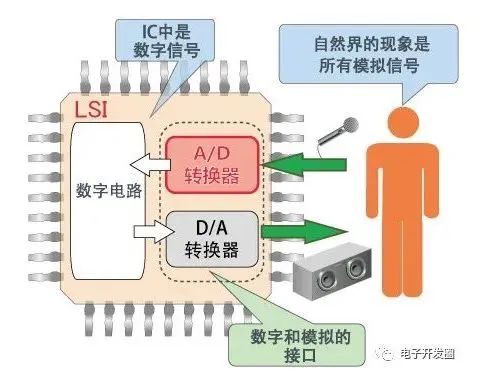

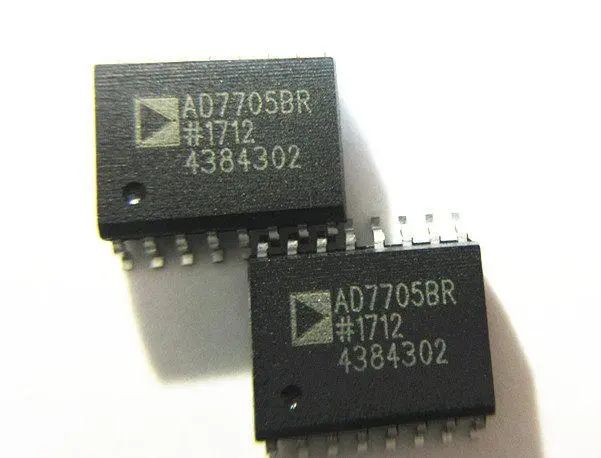

A/D转换器是从自然界的现象（各种各样的应用）产生的模拟信号变换为数字信号（A/D变换）的东西。

这个工作是指由模拟信号经过采样→量化→编码变换为数字信号的一系列步骤。

A/D转换器的基本操作请参见下方A/D转换器实例。

A/D转换器在离散周期内切出模拟信号的幅度，变换为用符号表示的数字信号。A/D转换了的数字信号位数叫做分辨率（这个情况下是3bit），最高位叫做MSB（Most Significant Bit），最低位叫做LSB（Least Significant Bit）。

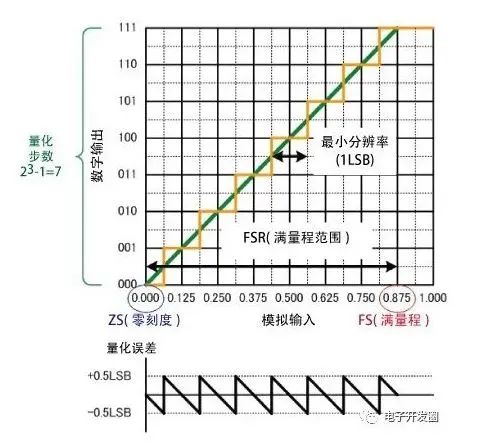

下方的图片展示了模拟信号（输入）和数字信号（输出）的关系。作为数字信号差，可识别的模拟信号最小振幅是最小分辨率（=1LSB），在模拟信号和数字信号之间产生的误差叫做量化误差。

另外，第一个数字信号变化点（000→001）的0.5LSB下叫做零刻度，最后一个数字信号变化点（110→111）的0.5LSB上叫做满量程，从零刻度到满量程的这个区间叫满量程范围。

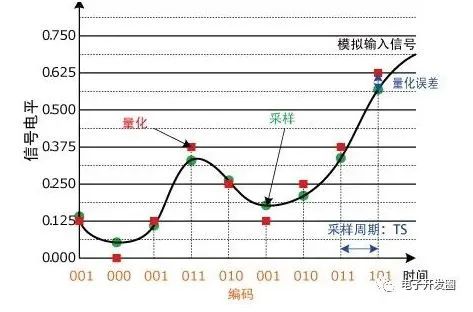

以下是模拟信号通过“采样→量化→编码”变换为数字信号的一系列步骤。

采样（Sampling）

在离散周期（采样周期：TS）内切出连续的模拟信号振幅值

<采样周期：Ts=1/（采样频率：Fs）>

进行采样的电路叫做采样和保持电路（简称SH电路）

量化（QuanTIzaTIon）

在离散周期内切出的振幅值近似于离散振幅值。

<量化误差：（采样值）-（量化值）>

编码（Coding）

离散振幅用“0”和“1”这两个值来表示转换的代码。

转换了代码的电路叫做编码器（Encoder）。
