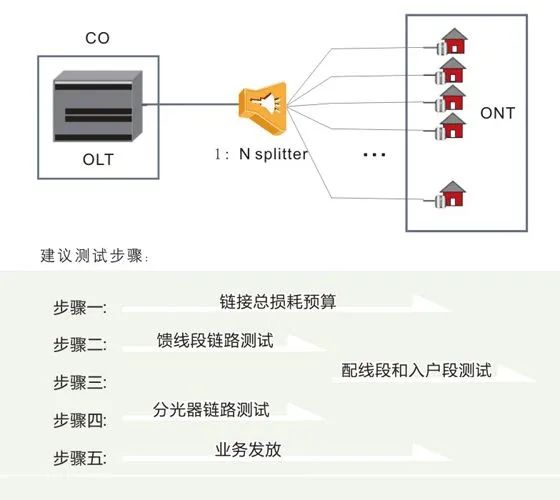

ODN链路检测步骤中的总损耗预算。总损耗预算根据部署的PON类型，测试前应认真检查ODN网络的每个元件，ODN链路总损耗包括以下几方面：

总损耗预算

根据部署的PON类型，测试前应认真检查ODN网络的每个元件，ODN链路总损耗包括以下几个方面：

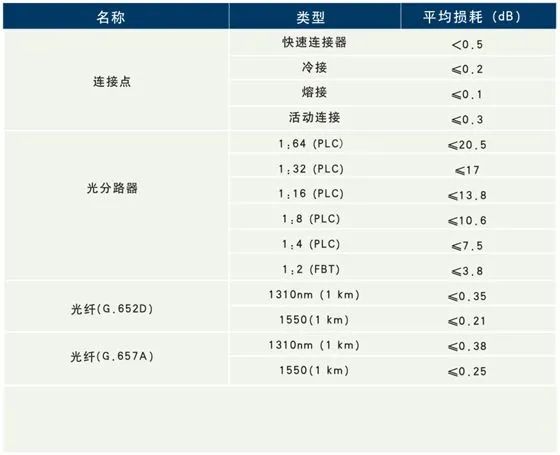

分光器损耗熔接盒冷接损耗连接器、适配器（法兰盘）损耗光缆传输损耗线路额外损耗，一般取3db左右对于集成CATV业务，需要另外增加考虑：WDM的损耗，每个WDM耦合器的损耗通常约为0.7到1.0db1550nm波长应用于CATV传输时，链路功率预算需另外计算，1550nm的衰减约为0.2db/km。 CATV接受机光功率最小为-8dBm。

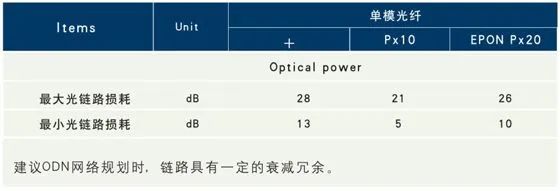

ODN链路损耗预算要求

GPON光模块满足ClassB+标准，满足20km、1:64分光比。

EPON光模块满足PX10/PX20标准，满足10km、1:32分光比或20km、1:16分光。
