适配导轨电源的480W不间断电源LUPS20-24F-N

LUPS20-24F-N是金升阳为客户提供的具备电池充放电管理功能、输出不间断供电、无内置电池的金属导轨电源，可配套LIMF/LITF等480W导轨电源一起使用，该电源具有高性价比、高效率、高可靠性、安全隔离等优点，广泛适用于安防、军工、航天、核电、风电、石油化工、精密仪器等高端制造领域。

LUPS20-24F-N性能可靠、功能丰富，输入电压范围宽（22.5-30VDC），60℃可满载，采用数字化控制，可远程关断，输入输出-机壳间耐压1KVAC，具备防反接保护、48H防盐雾、过流/过压/温度异常保护、双面三防漆、卡扣正反双面安装、充放电多档位选择等优势。

产品优势







01

性能强大

• 输入电压范围宽：22.5-30VDC

• 效率高达98%

• 60℃满载工作，超宽工作温度范围：-40℃ to +75℃

• 数字化：时刻采样（温度/电压/输出电流/缓冲时间/充电电流），指示灯显示，工作状态随时可见

• 多档位：电池充电电流（3档）、电池缓冲放电时间（10档），完美匹配多场合应用

02

安全可靠

• 3年质保，最高5000m海拔

• 安全隔离：输入输出-机壳间耐压1KVAC

• 远程关断：可远程关断电池缓冲放电

• 保护特性：过流/过压/温度异常保护

• 高防护：防反接，双面三防漆，48H盐雾，可应用于极端恶劣环境（如海边）及复杂控制系统

• 设计符合IEC/UL/EN62368,UL508,GB4943等认证标准

03

备电电池管理特性

• 电池容量适配范围广：该产品外接电池，可适配3.9AH/10AH/150AH等容量

• 温度异常保护：监控产品自身及外接电池温度，可高温/低温保护，保护时关闭充电或放电

• 温度补偿控制：通过温度传感器，感知外接电池温度，根据电池温度调整电池的充电截止电压，提高电池使用寿命

• 信号与显示：Error/Diagnosis/StatusBatt1/StatusBatt2等指示灯显示

• 多个触点状态：Alarm/Bat Charge/Bat Mode

04

生产管控

• 二维码/SN码，单体唯一追溯，提高质量追溯能力

• 更高等级的质量指标要求（不良率/外观标准等）

产品应用

可搭配480W导轨电源一起使用，外接电池，安装于导轨电源输出端与负载之间，为后端负载提供不间断供电，广泛适用于对可靠性要求严苛的应用场景，如安防、军工、航天、核电、风电、石油化工、精密仪器、新能源等，为其提供高稳定、高抗扰、高可靠的不间断电源。

本产品适合在自然空冷却环境中使用，如在密闭环境中使用请咨询金升阳FAE。

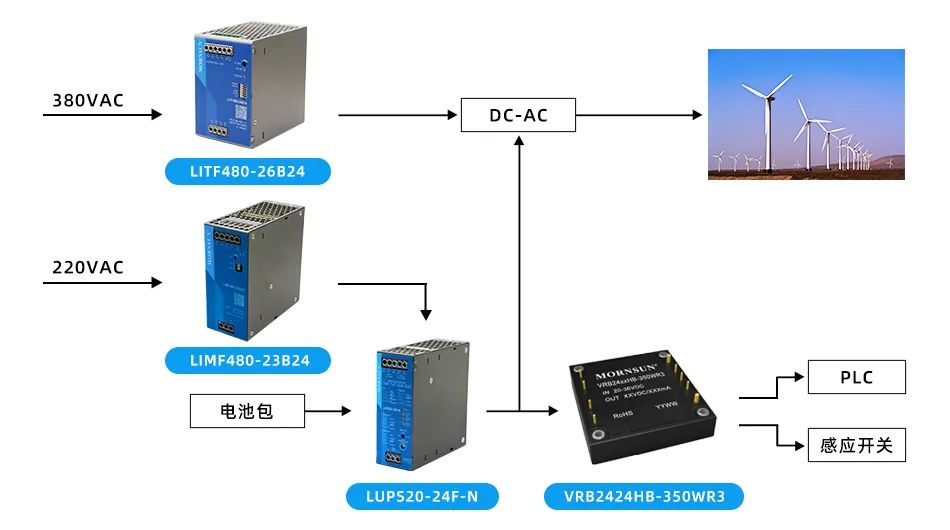

1、应用案例图

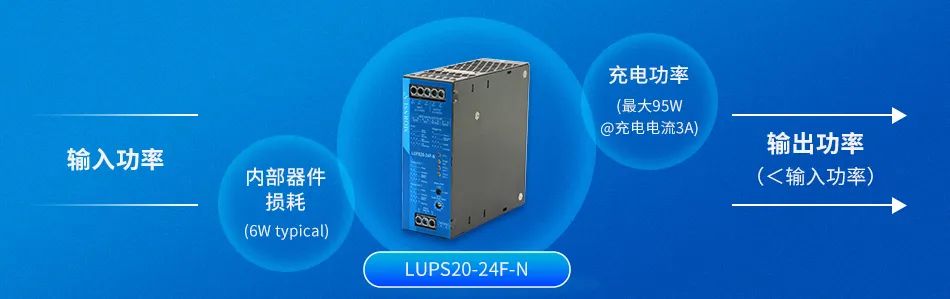

2、功率分配图

产品特点

• 输入电压范围：22.5-30VDC

• 效率高达98%

• 工作温度范围：-40℃ to +75℃，60℃可满载工作

• 输入输出-机壳间耐压1KVAC

• 满足最高5000m海拔应用

• 3年质保

• 防反接保护，输出过流、输入过压保护，温度异常（高温/低温）保护，温度补偿控制

• 远程关断功能，可远程关断电池缓冲放电

• 48H防盐雾，双面三防漆防潮防尘

• 充放电多档位选择，工作状态指示灯显示，卡扣正反双面安装

• 设计符合符合IEC/UL/EN62368,UL508,GB4943等认证标准

详情可参考产品技术手册或咨询
