单片机位带牵涉的指针变量问题

关注+星标公众号，不错过精彩内容

作者 |strongerHuang

微信公众号 |strongerHuang

指针变量及例子

位带操作牵涉到的一个重要知识点就是指针变量。

int main(void)
{
 uint32_t *p;

 p = (uint32_t *)(0x42210184);

 System_Initializes();
 while(1)
 {
  *p = 0;
  TIMDelay_Nms(500);

  *p = 1;
  TIMDelay_Nms(500);
 }
}

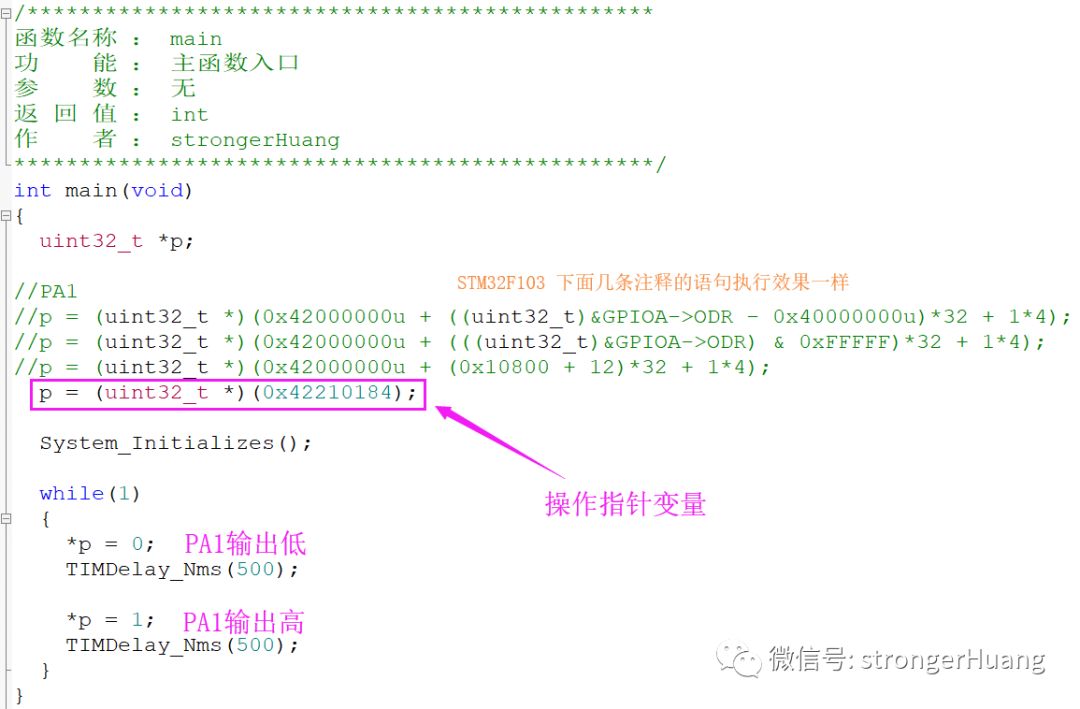

指针变量---位带操作

上面代码中“0x42210184”代表STM32F103系列芯片中PA1的位带别名地址（就是映射过去的地址），截一个图，大家看看：

位带别名区最低有效位

有朋友发现，*p = 0;这样操作对地址0x42210184（PA1输出）写入0，PA1输出低。假如我写入0x10，那么PA1输出多少呢？

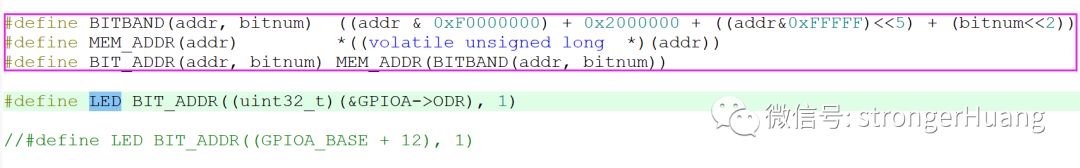

位带操作另一种宏定义

有通过之前的两个公式，可以推出下图的公式：
