【榜单】2022年中国大陆半导体制造企业专利榜单；华为与博泰车联网签订专利交叉许可协议；矽力杰隔离型功率变换器方案

来源:集微网发布时间:2022-12-29453浏览

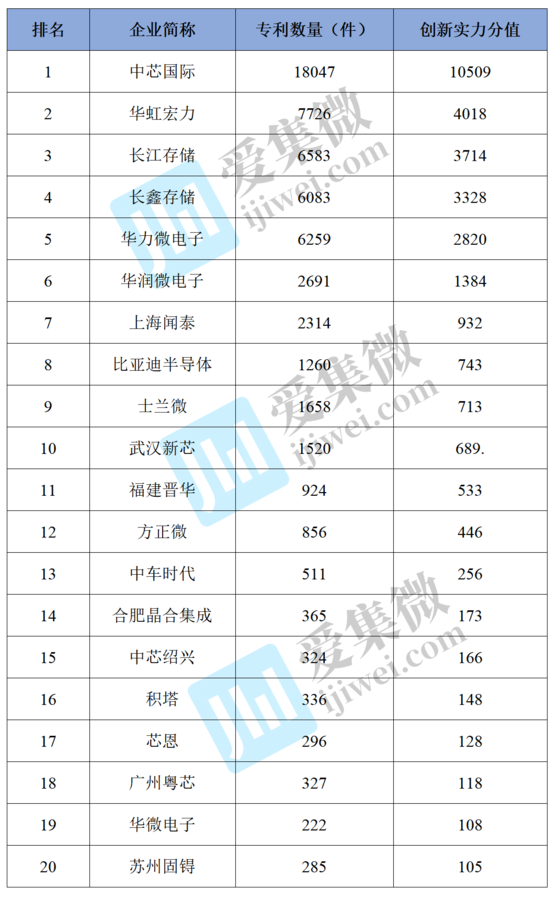

1、2022年中国大陆半导体制造企业专利榜单半导体制造在整个半导体产业链中占据着重要地位，推动着摩尔定律的演进，制造环节不仅为设计业提供产品，同时也支撑着庞大的半导体专用设备和专用材料市场。随着半导体制程不断微缩，摩尔定律放缓，面临物理极限，半导体制造技术的复杂性也与日俱增。继3nm先进制程之后，台积电、三星以及英特尔等各头部厂商纷纷布局2nm以下先进制程赛道，希望占据先进制程的“制高点”。2021年5月，IBM发布了全球首个2nm制造工艺，可用于5G、量子计算和数据中心；台积电宣布将花费1万亿元新台币（约合人民币 2290亿元）扩大2nm产能布局，并在2024年试产，2025年开始量产，2nm发展已是大势所趋，全球纳米制程时代的终极节点战开打。受限于产业起步晚、先进技术上国外同行的封锁、人才与技术积累上的差距，目前我国半导体制造企业的整体实力相比国际先进厂商仍有一定距离。今年十月，美国商务部对我国半导体产业发布新禁令，规定限制进口美国生产14nm/16nm及以下制程节点非平面晶体管逻辑芯片、128层以上3D NAND、18nm半间距以下DRAM存储芯片的美国设备和技术，无疑会对我国半导体制造行业的发展产生深远影响。出口限制措施制约了中国本土先进半导体制造技术的，也倒逼中国半导体独立自主发展，持续提高本土化程度。专利实力作为企业技术创新水准与市场话语权重要的外在体现，爱集微知识产权对中国大陆半导体制造企业的专利情况进行了全面梳理，多维度解读企业专利现状，为公众和投资机构了解国内半导体制造企业的技术竞争力提供数据参考。专利数据统计规则：1、企业包括“企查查”统计的“持股比例”或“对外投资比例”50%以上的主体；2、统计数据截至2022年9月30日，来源IncoPat专利数据库，爱集微知识产权整理；3、海外专利包含世界知识产权组织（WO）和中国台湾地区（TW）专利。中国大陆半导体制造企业——创新实力榜单爱集微知识产权从专利的数量、类别、有效性、海外布局情况、专利文献质量、专利运营及法律活动等维度选取客观指标，基于合理的权重生成爱集微专利价值度，用以量化企业专利的价值高低。爱集微专利价值度兼顾了企业的专利布局策略的健康度、国际视野、文件撰写质量等多重因素。根据企业的专利总量和爱集微专利价值度，计算得到各企业专利创新分值，在此基础上发布国内半导体制造企业专利创新二十强榜单：

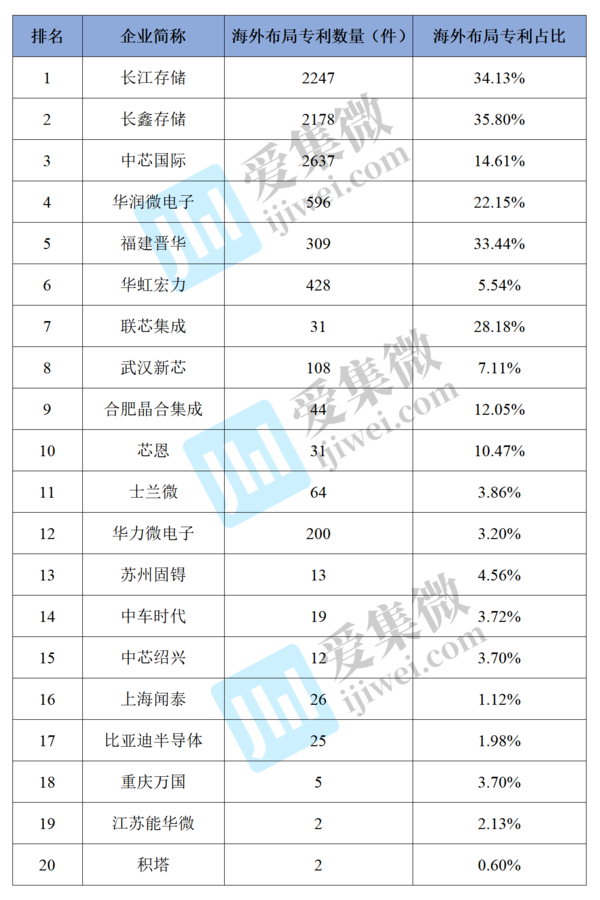

注：1、华虹宏力专利数据包括了华虹（无锡）；积塔的专利数据统计包括了上海先进。2、中芯专利数据包括了中芯集团旗下中芯国际、中芯北方、中芯南方、中芯东方、中芯京城、中芯深圳、中芯上海、中芯天津、中芯宁波九家集成电路制造企业专利汇总。中芯绍兴专利数据另外统计。3、长江存储和武汉新芯分别统计专利数据（业务类型不同）。在创新实力榜单榜首的是中芯国际，创新实力分值为10509，遥遥领先。中芯国际是一家纯晶圆代工厂，是中国大陆第一家提供28纳米先进工艺制程的纯晶圆代工企业，经过多年发展，已成为中国内地规模大、技术先进的集成电路芯片制造企业，是中国大陆半导体制造的领导者，在我国半导体制造领域具有难以撼动的地位。排在第2-5位的企业分别是华虹宏力、长江存储、长鑫存储、华力微电子，创新实力分值在2000至5000之间。华虹宏力和长江存储的创新实力分值分别为4018和3714，位列二三，其中长江存储是一家专注于3D NAND闪存设计制造一体化的IDM集成电路企业，在2017年成功设计制造了中国首款3D NAND闪存后，经过几年发展，目前已经能够实现128层闪存的量产，并推出晶栈®Xtacking®创新架构使3D NAND闪存更具成本和创新优势。排名第6-11位的企业分别为华润微电子、上海闻泰、比亚迪半导体、士兰微、武汉新芯和福建晋华，创新实力分值在500至2000之间；而排名第12-20位的企业的创新实力分值则在500以下。中国大陆半导体制造企业——国际视野榜单海外专利布局对国内半导体制造企业参与全球市场竞争的知识产权保护与国际市场话语权具有重大意义，体现了企业的国际视野。同时，海外专利也是企业实现技术出海、与国际巨头进行竞争的重要武器。针对国内半导体制造企业的海外专利布局的统计数据，爱集微知识产权发布国内半导体制造企业国际视野二十强榜单。榜单排名一方面参考海外专利布局总量（含PCT），另一方面参考海外专利布局数量占其专利总量的占比情况。

在国际视野榜单中，位居前三的长江存储、长鑫存储以及中芯国际的海外布局专利数量较为接近，均在2000件以上，远高于其他企业。其中，长鑫存储的海外布局专利比例最高，为35.80%，大量的海外专利布局体现出长鑫存储积极参与国际竞争，主动打开海外市场的战略格局。排在第4-6位的华润微电子、福建晋华、华虹宏力的海外专利布局数量为300件至600件，位居第二梯队。其中，华虹宏力的海外专利布局数量虽较多，但其海外专利布局比例却仅有5.54%。排在第7-20位的企业中，华力微电子的海外布局专利数量为200件，武汉新芯的海外布局专利数量为108件，士兰微的海外布局专利数量为64件，其余企业均在50件以下，体现出我国大陆半导体制造企业逐步提升在国际竞争中的话语权，但仍需持续加强。中国大陆半导体制造企业——行业影响力榜单以专利被引用情况作为企业的技术对行业技术的贡献大小的参照。专利被引用的情况包括被其他专利文献公开引用，或在其他专利的实质审查程序中审查员将本专利文献作为对比文献在通知书或检索报告中引用。专利被引用比例的高低反映出企业披露的专利对应的技术方案的研究热度和业内关注活跃度，侧面反映出企业专利的技术先进性，可作为企业的技术对行业技术贡献度的体现。爱集微知识产权基于国内半导体制造企业的专利被引用数量与比例的综合考虑，发布企业技术的行业影响力二十强榜单。

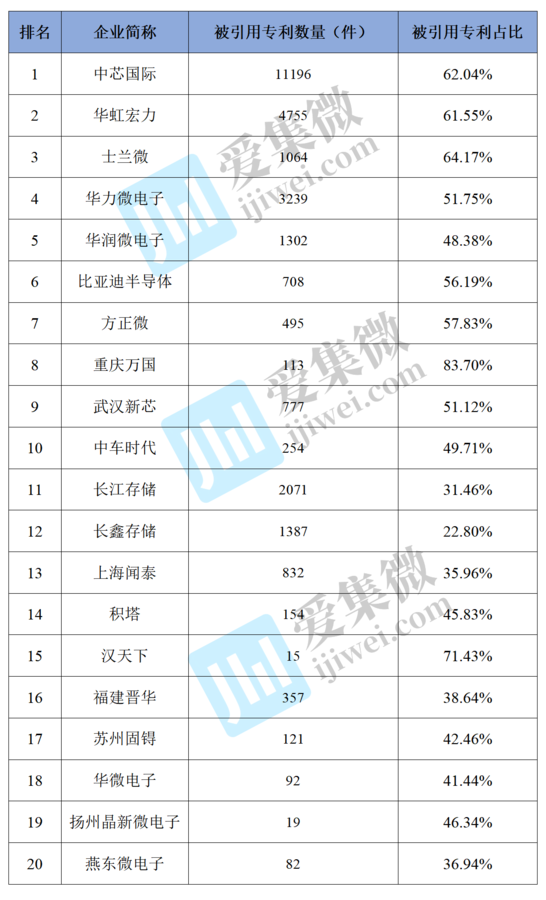

半导体制造行业影响力榜单中，排名榜首的是中芯国际，其专利被引用数量高达11196件，专利被引用比例高达62%。排在第2-5位的企业分别是华虹宏力、士兰微、华力微电子、华润微电子，其中，士兰微和华润微电子的专利数量较为接近，但士兰微的专利被引用比例为64.17%，远高于华润微电子48.38%，这也导致华润微电子的行业影响力低于士兰微。排在第6-10的企业分别为比亚迪半导体、方正微、重庆万国、武汉新芯、中车时代，值得注意的是，重庆万国的专利被引用数量虽然仅有113，但其专利被引用比例为83.70%，处于所有企业中最高位置，说明其专利披露的技术内容受到业内的广泛关注，这也使其在行业影响力榜单中位列第八。排在第11-20位的企业分别为长江存储、长鑫存储、上海闻泰、积塔、汉天下、福建晋华、苏州固锝、华微电子、扬州晶新微电子、燕东微电子，其中只有汉天下的专利被引用比例在50%以上，值得注意的是，长鑫存储的专利被引用比例仅有22.80%，在排名前20的企业中占比最低。中国大陆半导体制造企业——企业成长力榜单为了推进中国集成电路产业的发展，2014年9月，第一期国家集成电路产业投资基金（“国家大基金”）成立。自国家大基金成立以来，各地涌现出不少集成电路企业。针对成立于2014年9月后的半导体制造企业，综合企业专利年产出量、专利价值度等多维度数据，爱集微知识产权发布企业成长力十强榜单。

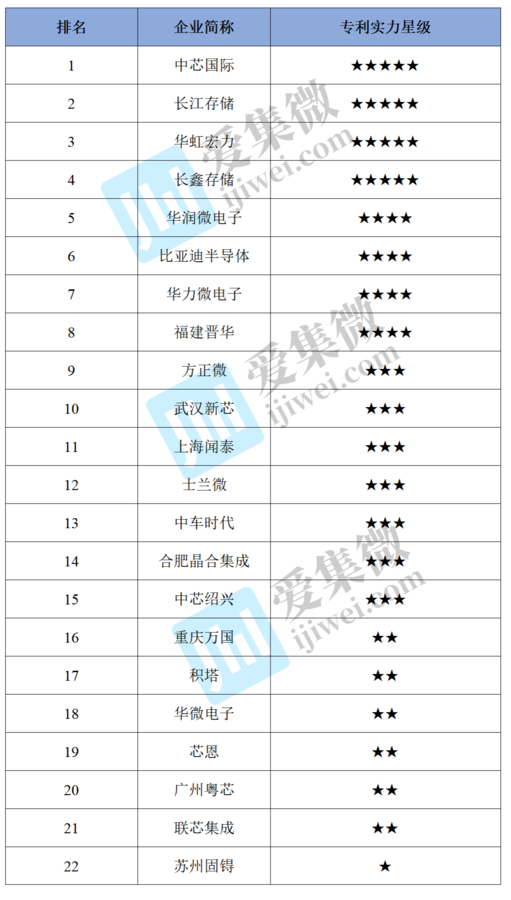

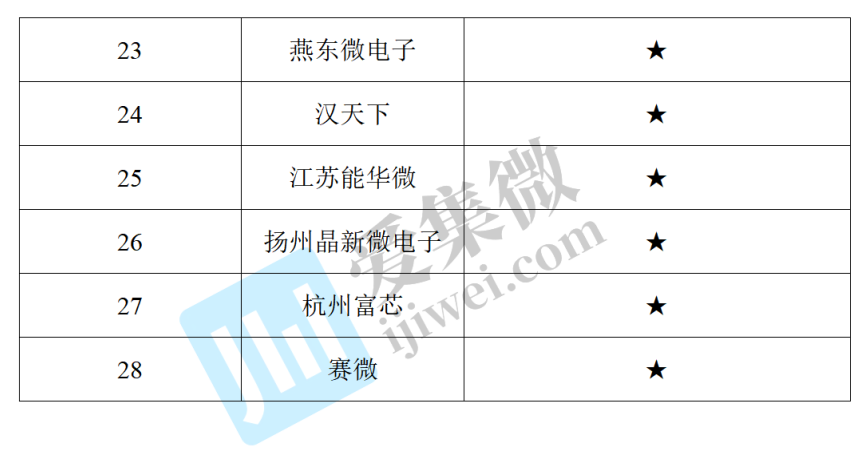

中国大陆半导体制造企业——专利实力星级榜单专利实力星级能够更加全面的反映企业的专利实力，参考因子既包括了专利数量还包括了专利的质量和专利的价值主张。下面针对半导体企业的专利星级进行打分（先后顺序基于排名）。其中，五星级企业包括中芯国际、长江存储、华虹宏力、长鑫存储；四星级企业包括华润微电子、比亚迪半导体、华力微电子、福建晋华；三星级企业包括方正微、武汉新芯、上海闻泰、士兰微、中车时代、合肥晶合集成、中芯绍兴，其余则在两星以下。

本次发布的榜单针对中国大陆半导体制造企业，由于技术的难易度以及企业历史与规模等多方面的因素，体现在分值上具有较大的差异。公众可通过各个企业间的数据对比，作为企业的技术创新能力、知识产权的重视程度和投入的参考。爱集微知识产权将持续关注各企业的专利数据更新和专利技术披露，并对榜单进行定期更新，对各个企业的排名变化进行动态监控，作为企业的技术进步与发展的参照。关于爱集微爱集微成立于2008年，在北京、上海、深圳、厦门、南京均有业务布局，是面向全电子行业产业链，集行业融媒体矩阵、企业品牌营销策划、投融资服务、产业链知识产权保护、行业研究、职场服务为一体的，ICT领域权威的产业服务机构。关于爱集微知识产权团队“爱集微知识产权”由曾在华为、富士康、中芯国际等世界500强企业工作多年的知识产权专家、律师、专利代理人、商标代理人以及资深专利审查员组成，熟悉中欧美知识产权法律理论和实务。依托爱集微在ICT领域的长期积累，围绕半导体及其智能应用领域，在高价值专利培育、投融资知识产权尽职调查、上市知识产权辅导、竞争对手情报策略、专利风险预警和防控、专利价值评估和资产盘点、贯标和专利大赛辅导等业务上具有突出实力。在全球知识产权申请、挖掘布局、专利分析、诉讼、许可谈判、交易、运营、一站式托管服务、专利标准化、专利池建设等方面拥有丰富的经验。我们的愿景是成为“ICT领域卓越的知识产权战略合作伙伴”。详询：刘女士（15010062699），吴先生（18510589936），ijiwei_ip@ijiwei.com。

2、【专利解密】矽力杰隔离型功率变换器方案实现变压器磁集成及降低控制复杂度【爱集微点评】矽力杰公开的隔离型功率变换器方案，通过直接调节副边开关网络中的副边开关组件以调节输出信号，使得副边漏感可以作为功率储能元件，实现了变压器的磁集成，进而可以无需原副边的反馈信号通路，降低了控制复杂度和制造成本。集微网消息，高频变压器在需要电气隔离的变流器应用场合里是不可或缺的。传统的高频变压器在物理构成中因为有高磁导率的磁芯可对绕组磁力线分布进行束缚，所以耦合系数相对较高（k>0.9），其原副边之间的漏感也较小。但是在一些特定的应用场合，比如无线充电或者高功率密度模块电源等应用中，因为构成变压器的原副边绕组物理位置相对不固定，亦或是超高开关频率下因磁芯材质问题造成损耗太大而不可接受时，在变压器原副边加磁芯元件实现高耦合系数的办法已不能继续延用。在去除磁芯后，变压器为松耦合，其耦合系数将大大降低（k<0.5），此时原副边的漏感会急剧增加，在数量级上已经和变压器激磁电感相等。增大的漏感会对电力电子变流器造成严重问题，一方面可能会造成元器件电压应力的上升，另一方面会恶化变流器的输出特性，造成变流效率降低，因此需要在电路及控制层面上加以消除或补偿。针对该问题，矽力杰在2022年8月31日申请了一项名为“一种隔离型功率变换器”的发明专利（申请号：202211060883.6），申请人为矽力杰半导体技术（杭州）有限公司。根据该专利目前公开的相关资料，让我们一起来看看这项技术方案吧。

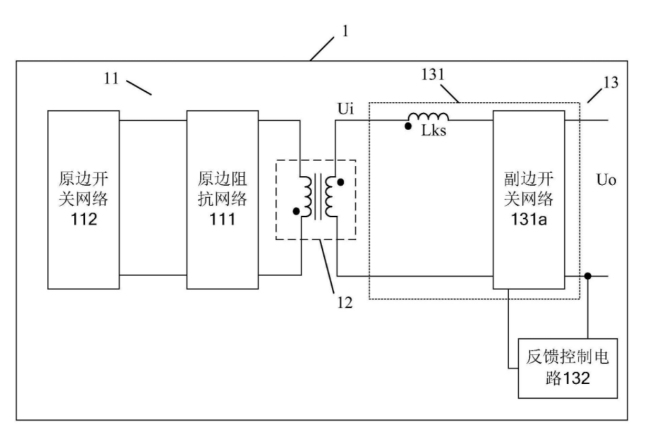

如上图，为该专利中公开的隔离型功率变换器的电路示意图，隔离型功率变换器包括：原边电路11、变压器12和副边电路13。其中，原边电路被配置为产生交流输入信号Ui，由原边阻抗网络111组成，原边阻抗网络为带有变压器原边漏感的阻抗网络以及用于补偿或调整变压器整体阻抗而加入的谐振电容。变压器原边绕组和副边绕组，其为理想的变压电路，仅包括原副边交链磁通完全耦合的部分。该专利中的方案，将隔离型功率变换器以变压器的原副边进行划分，隔离型功率变换器中的原边逆变部分作为半级，功率变换器的副边所有功率器件形成为一级完整的变流器。此时，变压器的副边漏感被赋予功能化，作为后级变流器的功率储能元件，实现了变压器的磁集成。副边电路包括AC‑AC变流电路131和反馈控制电路132。其中，AC‑AC变流电路被配置为对接收到的副边输入信号Ui进行AC‑AC变换，以生成输出信号Uo。AC‑AC变流电路经由副边开关网络中131a的副边开关组件和副边绕组的副边漏感Lks实现变流。反馈控制电路被配置为根据表征输出信号Uo的输出反馈信号控制副边开关网络中的副边开关组件的开关状态，以调节输出信号Uo，使其趋向于期望值。由此，该方案中的隔离型功率变换器可以利用副边电路中的副边漏感实现副边闭环控制，也即在副边电路中通过负反馈方式调节副边开关网络中的副边开关组件的开关状态，以实现副边自稳压或稳流。同时，还可以使得原边电路中的原边开关网络以固定占空比或固定频率进行开环控制，这实现了无需原副边通信即可调节输出信号，进而实现了原副边解耦，降低了电路结构的复杂度和成本。

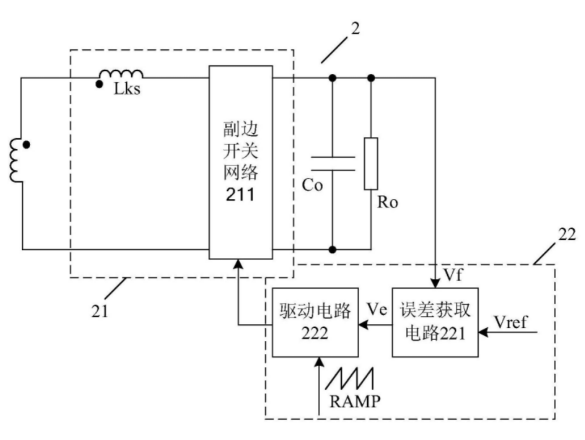

如上图，为该专利中展示的副边电路的电路示意图，副边电路包括由副边漏感Lks和副边开关网络211形成的AC‑AC变流电路21和反馈控制电路22。其中，副边开关网络包括一个副边开关组件，该组件受控于对应的驱动信号调整开关状态，以调节输出电压，实现稳压和稳流。其中，副边开关组件的驱动信号根据输出电压对应的误差信号确定，其开关频率不小于原边开关组件的开关频率，并且频率不小于原边开关组件的开关频率的2倍。从而使得原副边能量传输时间具有差异性，以实现副边自稳压和稳流，同时无需设置原副边的反馈信号通路，实现了原副边解耦。副边电路还包括与输出等效电阻Ro并联的输出电容Co，以进一步稳定输出电压、电流等电信号。

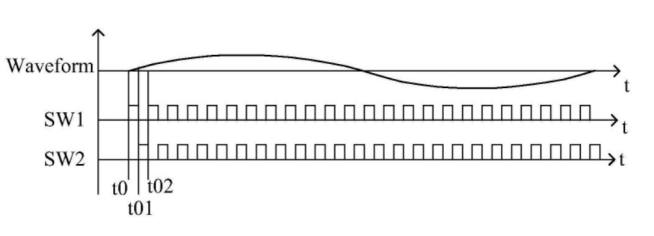

如上图，为副边开关组件驱动信号的示意图，从图中可以看到，副边开关组件31与副边开关组件32的驱动信号SW1和SW2互补。
在t0‑t01时刻，副边开关组件的驱动信号置高，副边开关组件受控导通，形成副边漏磁Lks、副边开关组件以及副边绕组的回路。在t01‑t02时刻，副边开关组件的驱动信号置高，副边开关组件受控导通，形成副边漏磁Lks、副边开关组件、输出等效电阻以及副边绕组的回路。

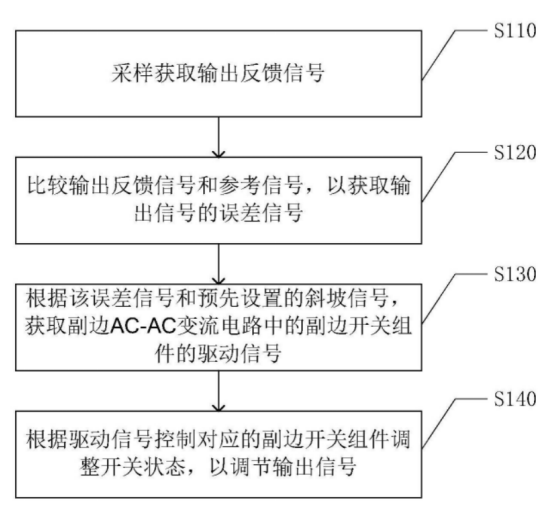

最后，如上图，为上述副边控制方法的流程图。首先，采样获取输出反馈信号，输出反馈信号用于表征输出信号。其次，比较输出反馈信号和参考信号，以获取输出信号的误差信号，并根据该误差信号和预先设置的斜坡信号，获取副边AC‑AC变流电路中的副边开关组件的驱动信号，根据驱动信号控制对应的副边开关组件调整开关状态，以调节输出信号。以上就是矽力杰公开的隔离型功率变换器方案，该方案通过直接调节副边开关网络中的副边开关组件以调节输出信号，使得副边漏感可以作为功率储能元件，实现了变压器的磁集成，进而可以无需原副边的反馈信号通路，降低了控制复杂度和制造成本。关于爱集微知识产权

“爱集微知识产权”由曾在华为、富士康、中芯国际等世界500强企业工作多年的知识产权专家、律师、专利代理人、商标代理人以及资深专利审查员组成，熟悉中欧美知识产权法律理论和实务。依托爱集微在ICT领域的长期积累，围绕半导体及其智能应用领域，在高价值专利培育、投融资知识产权尽职调查、上市知识产权辅导、竞争对手情报策略、专利风险预警和防控、专利价值评估和资产盘点、贯标和专利大赛辅导等业务上具有突出实力。在全球知识产权申请、挖掘布局、专利分析、诉讼、许可谈判、交易、运营、一站式托管服务、专利标准化、专利池建设等方面拥有丰富的经验。我们的愿景是成为“ICT领域卓越的知识产权战略合作伙伴”。

3、华为与博泰车联网签订专利交叉许可协议

集微网消息，据新华网报道，日前，博泰车联网科技（上海）股份有限公司（下称“博泰”）与华为技术有限公司（下称“华为”）宣布达成专利交叉许可及相关合作协议，协议涵盖双方在智能网联汽车领域的全球专利许可。博泰与华为就车机领域相关专利在全球范围内形成交叉许可，博泰成为获得华为通讯领域标准必要专利SEP及一系列相关技术许可的车联网一级供应商企业。日前华为知识产权部部长樊志勇透露，华为已将技术授权给梅赛德斯奔驰、奥迪、宝马和保时捷等顶级汽车制造商，这些专利许可协议于2022年下半年达成，这意味着全球每年生产的7000万辆汽车中有1500万辆将使用华为技术。除了四家德国汽车制造商外，华为还与日本斯巴鲁、法国雷诺、意大利兰博基尼和英国宾利签署了授权协议。据悉，截至2021年底，华为在全球共持有有效授权专利4.5万余族（超过11万件），其中90%以上专利为发明专利。华为在中国国家知识产权局和欧洲专利局2021年度专利授权量均排名第一，在美国专利商标局2021年度专利授权量位居第五。

4、免赔逾40亿美元？VLSI和英特尔结束美国特拉华州专利纠纷

集微网消息，VLSI和英特尔已同意结束美国特拉华州的专利纠纷，英特尔此前曾表示VLSI索赔超过40亿美元。据路透社报道，VLSI在一份文件中指出，VLSI将以偏见驳回特拉华州的案件，这意味着它不能再次提起。VLSI还表示，公司已同意不就该案中涉及的五项专利起诉英特尔的供应商或客户，并且双方都没有向另一方支付费用以终止该诉讼。英特尔在一份声明中确认VLSI已同意驳回特拉华州的案件，但没有提供更多细节。据悉，VLSI是一家专利控股公司，曾对英特尔提起多起侵权诉讼，在美国得克萨斯州针对英特尔的另外两起案件中赢得了超过30亿美元的陪审团裁决。另外，两家公司之间另一起纠纷的审判计划于2024年在北加州开始审判。此前英特尔律师Wilmer Hale和William Lee称，这些专利曾归恩智浦所有，成立于四年前的VLSI并无产品，潜在收入来自于官司。“VLSI拿出两项10年不曾使用过的专利并要求赔偿20亿美元，这会给真正的创新者带来压力，VLSI可以获得赔偿的金额不超过220万美元。”William Lee补充说道。

5、比亚迪新电池专利可提高安全性能和循环性能

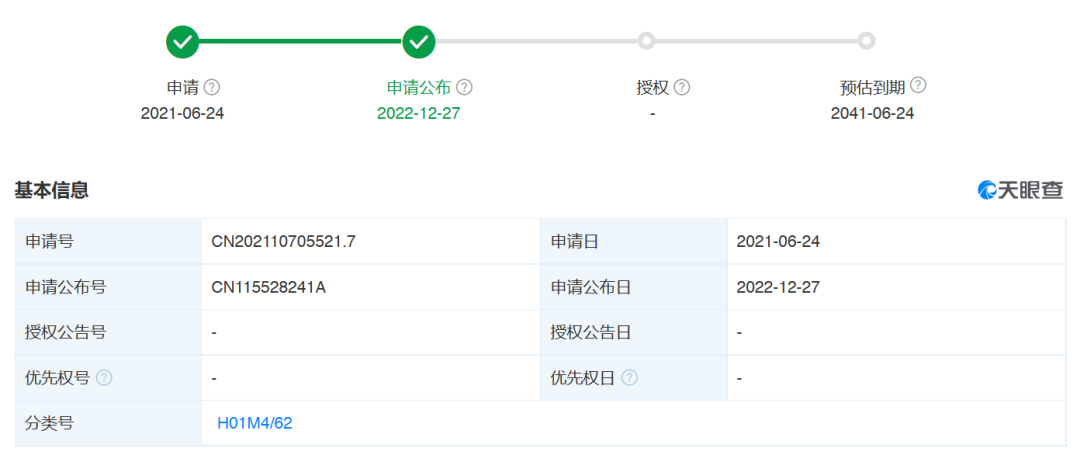

集微网消息（文/白雨轩）天眼查显示，12月27日，比亚迪股份有限公司、上海比亚迪有限公司”聚合物保护膜、金属锂负极、锂电池及车辆“专利公布。

专利摘要显示，本申请公开了一种聚合物保护膜、金属锂负极、锂电池及车辆，所述聚合物保护膜由聚合物A和聚合物B的组合物组成，其中，聚合物B为导电聚合物，聚合物A的结构式如下：或本申请的聚合物保护膜中聚合物A能够有效传导锂离子，促进锂离子传输，抑制锂枝晶的形成，同时还有能够改善聚合物保护膜的柔性，有利于适应锂金属的膨胀；聚合物B有利于锂离子分布均匀，进而提高电池的安全性能和循环性能。据了解，随着新能源汽车市场需求的不断扩大，比亚迪动力电池产能持续加码。今年以来，比亚迪已经陆续成立了6大弗迪系电池公司，包括重庆弗迪电池研究院、无为弗迪、盐城弗迪、济南弗迪、绍兴弗迪、滁州弗迪。加之此前比亚迪在广东、深圳、青海、贵州、重庆、湖南等多地设立的动力电池生产基地，比亚迪已实现广泛的电池产能布局，为其汽车生产、外供提供强力保障。另外，根据专利信息统计分析，2022年比亚迪专利信息总计3959例，其中专利发明公布有888例，发明授权有1273例，实用新型有1563例。比亚迪科技创新总含量达13220.23T。
