30种EMC标准电路分享，收藏一定用得上！

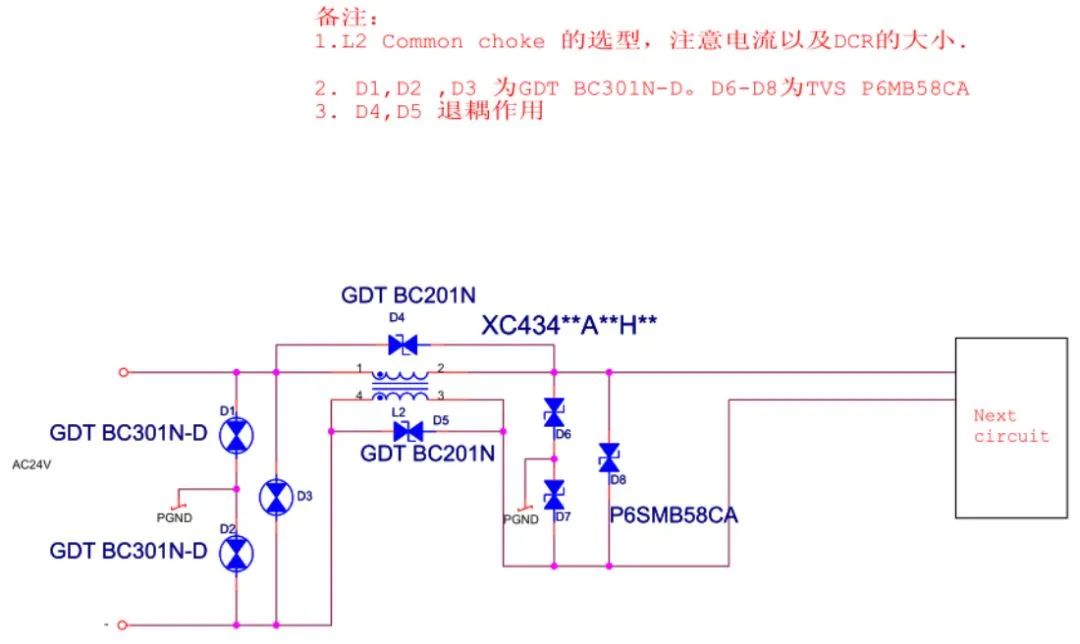

01AC24V接口EMC设计标准电路

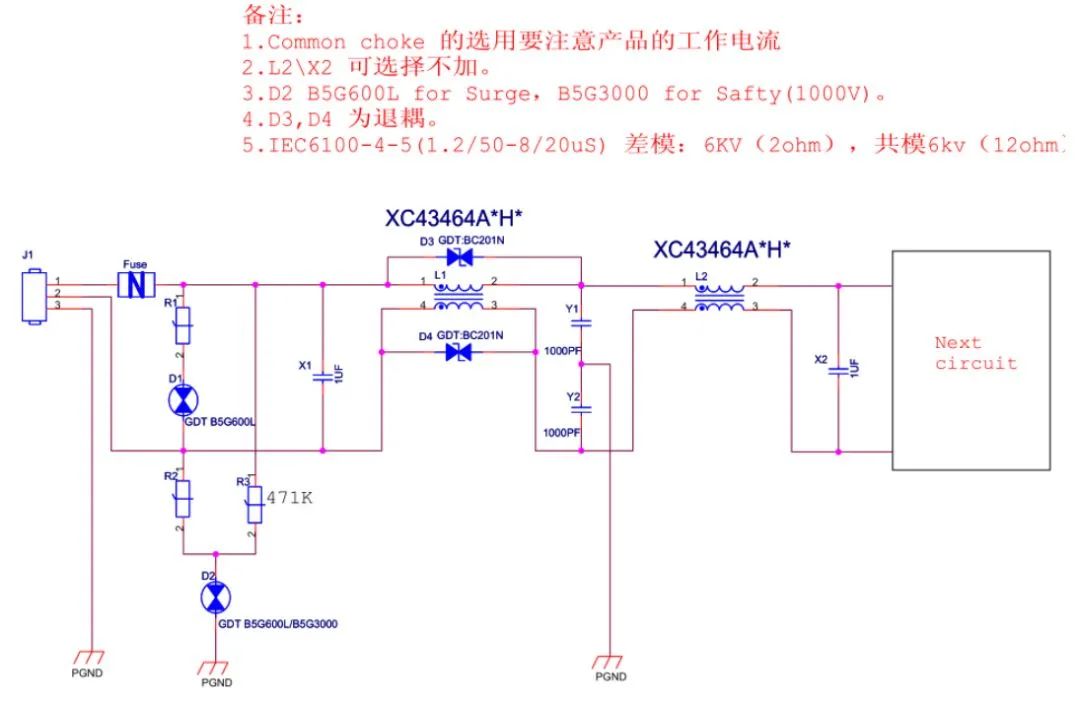

02AC110V-220VEMC设计标准电路

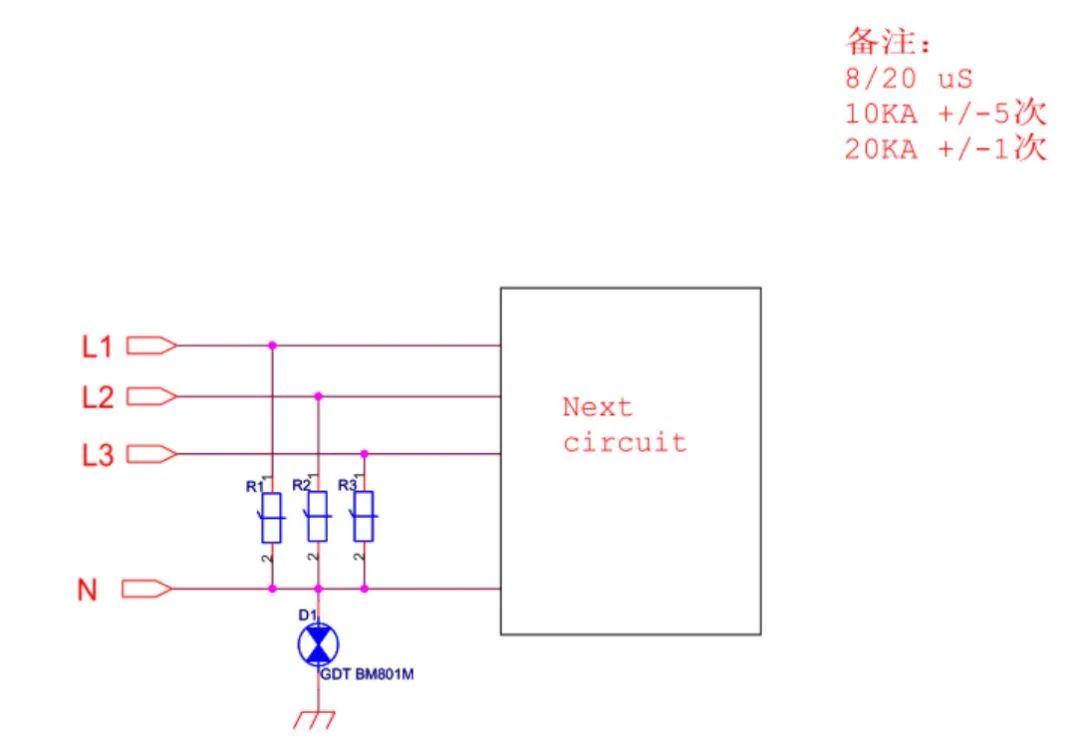

03AC380V接口EMC设计标准电路

04AV接口EMC设计标准电路

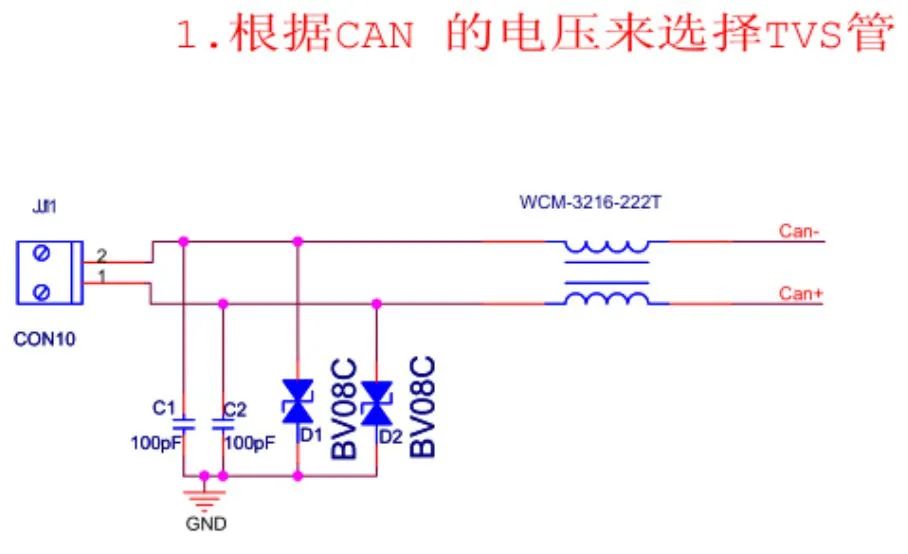

05CAN接口EMC设计标准电路

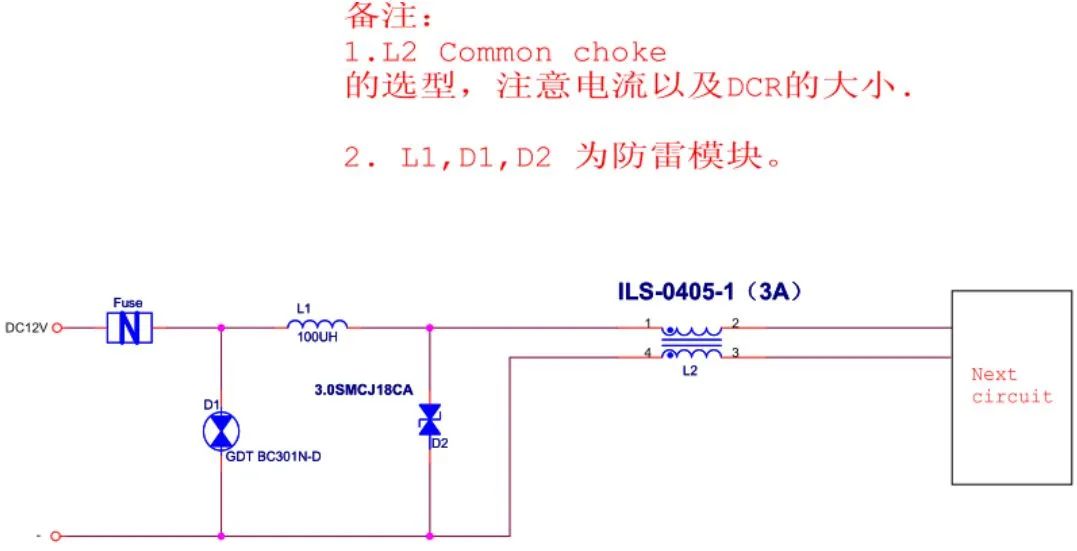

06DC12V接口EMC设计标准电路

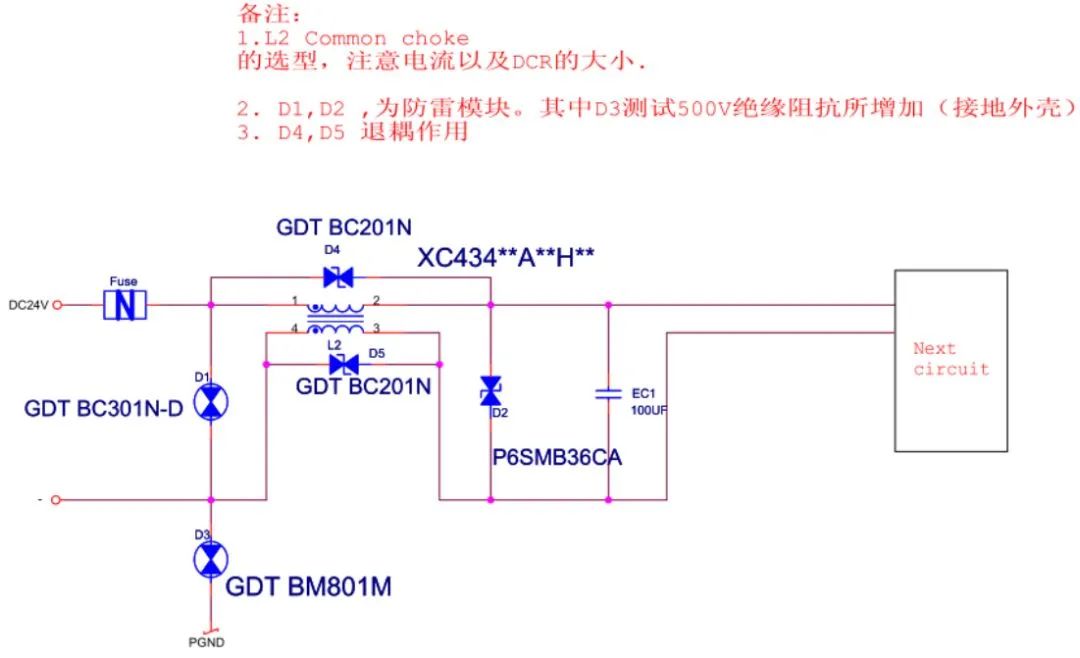

07DC24V接口EMC设计标准电路

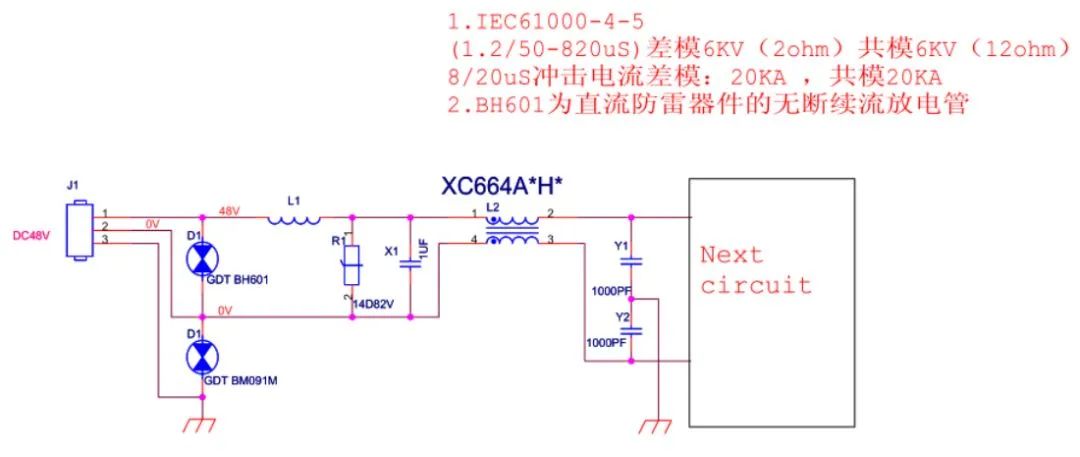

08DC48接口EMC设计标准电路

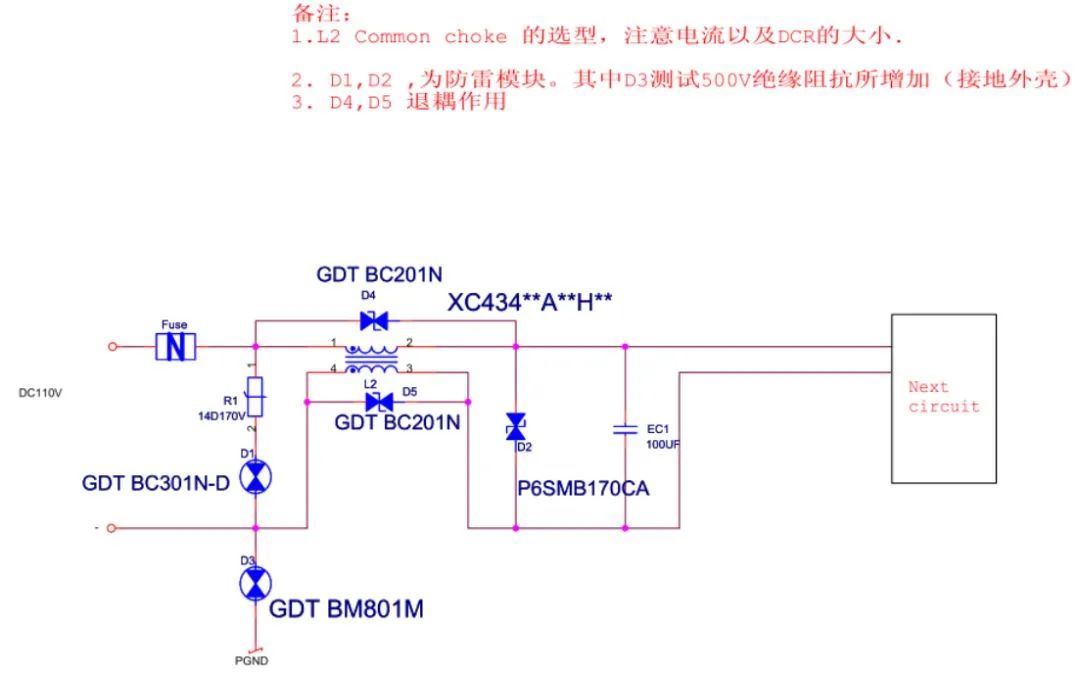

09DC110V接口EMC设计标准电路

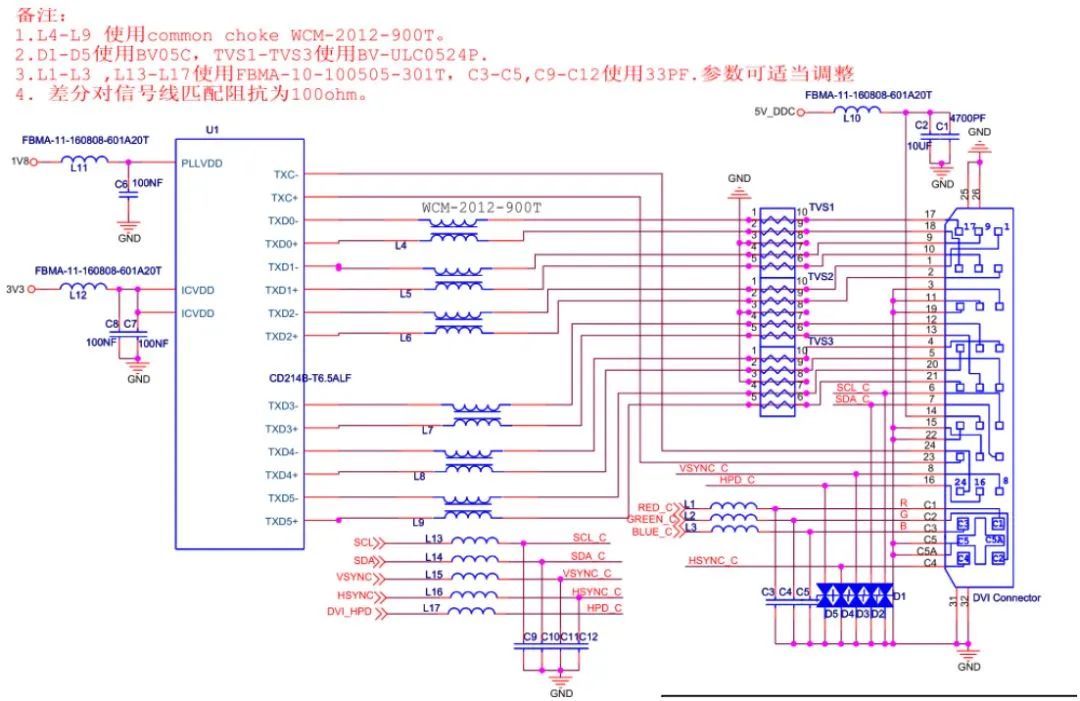

010DVIEMC设计标准电路

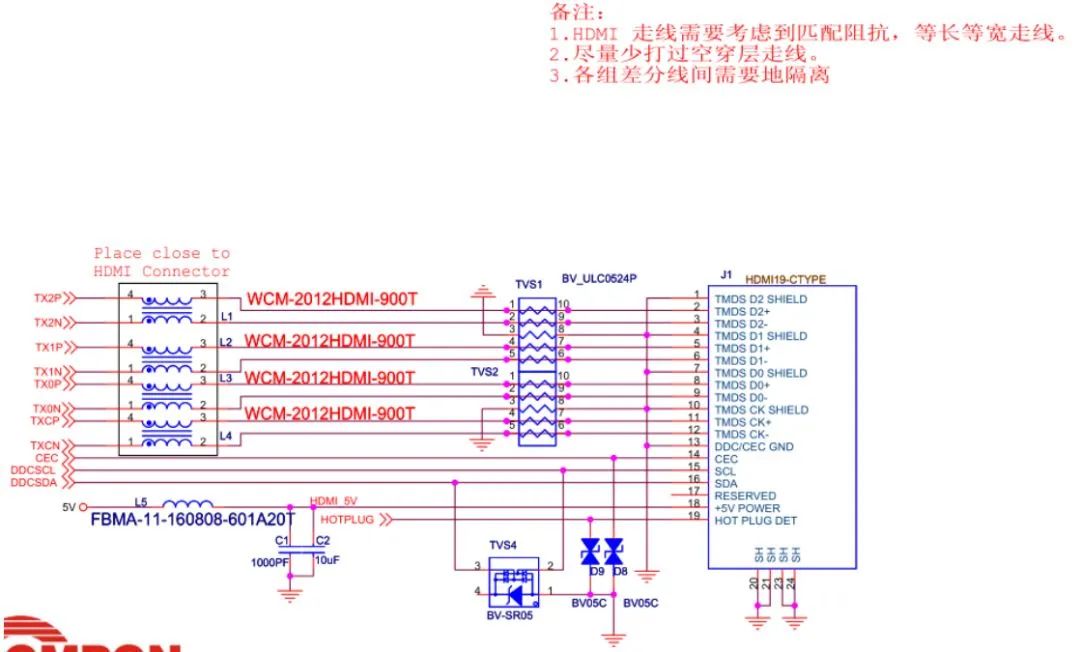

011HDMI接口EMC设计标准电路

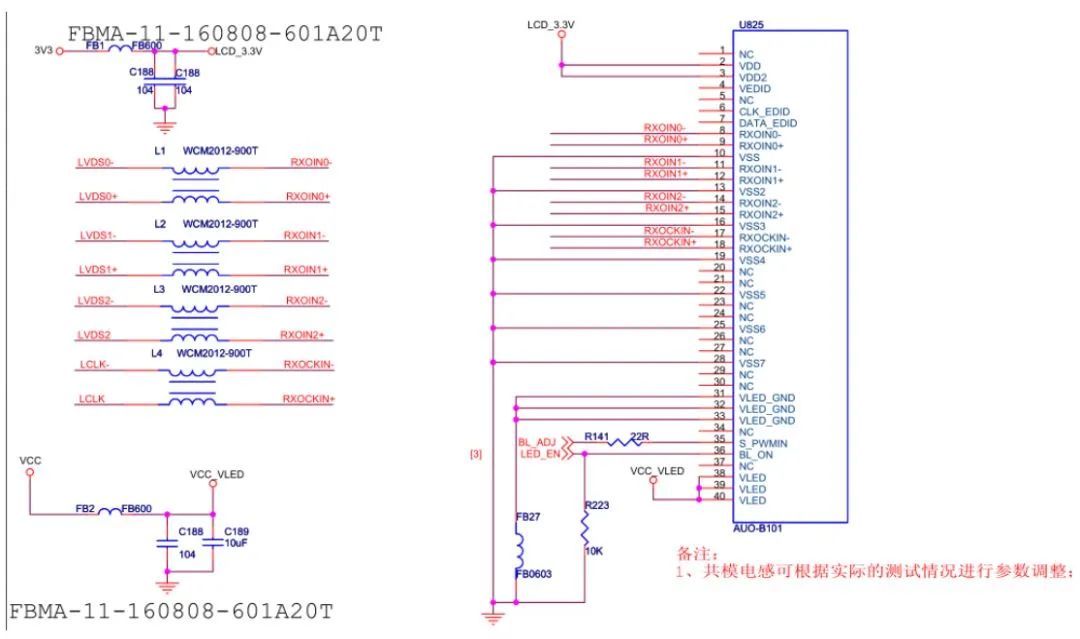

012LVDS接口EMC设计标准电路

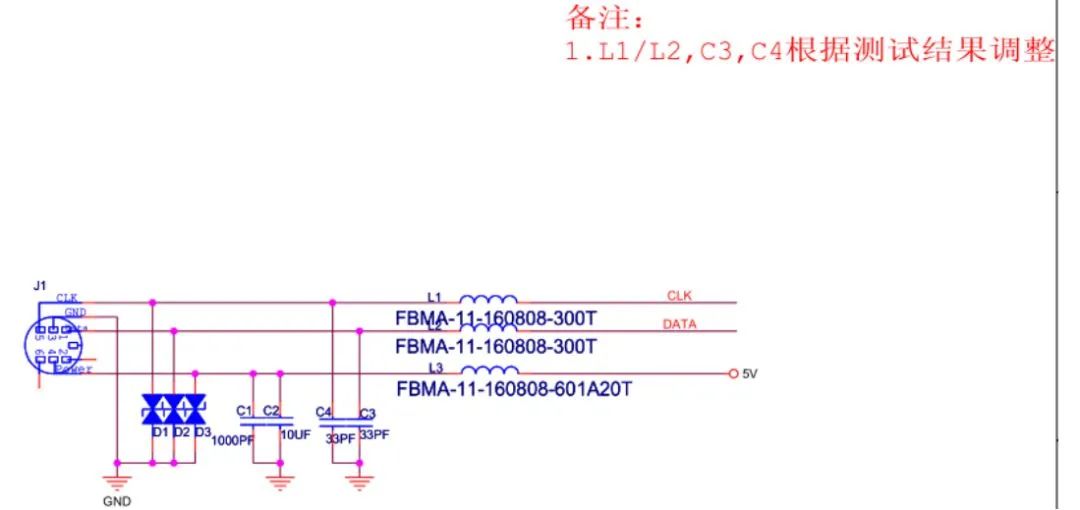

013PS2接口EMC设计标准电路

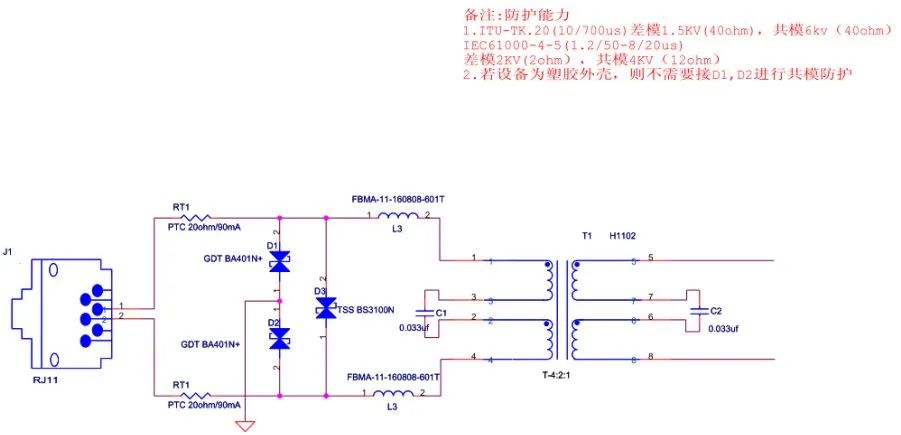

014RJ11EMC设计标准电路

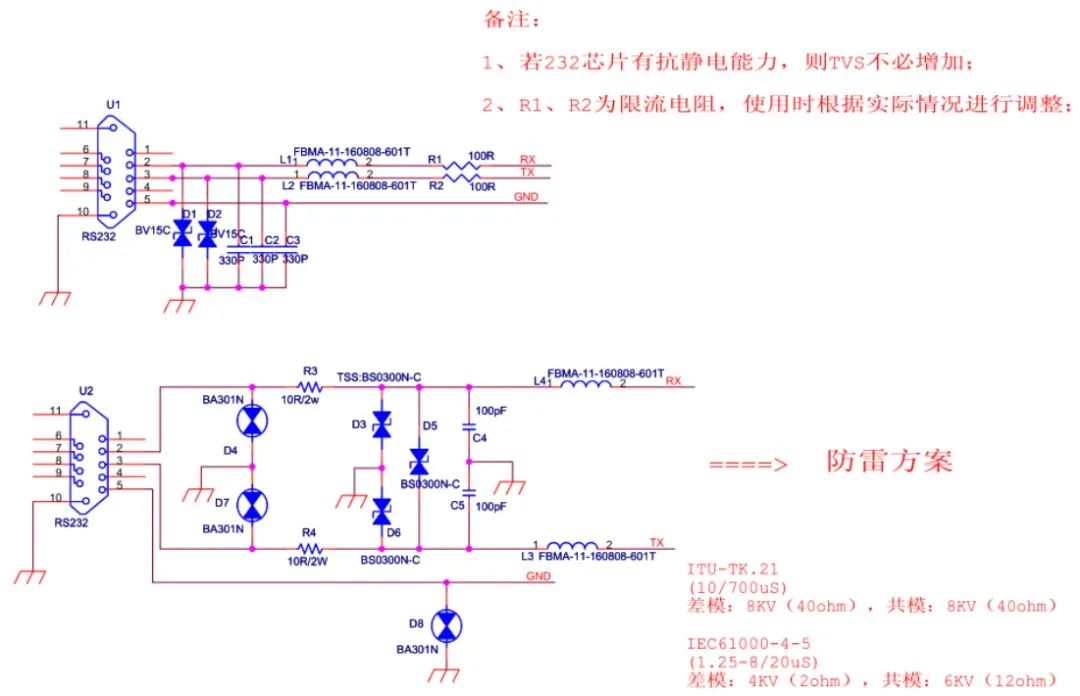

015RS232 EMC设计标准电路

016RS485EMC设计标准电路

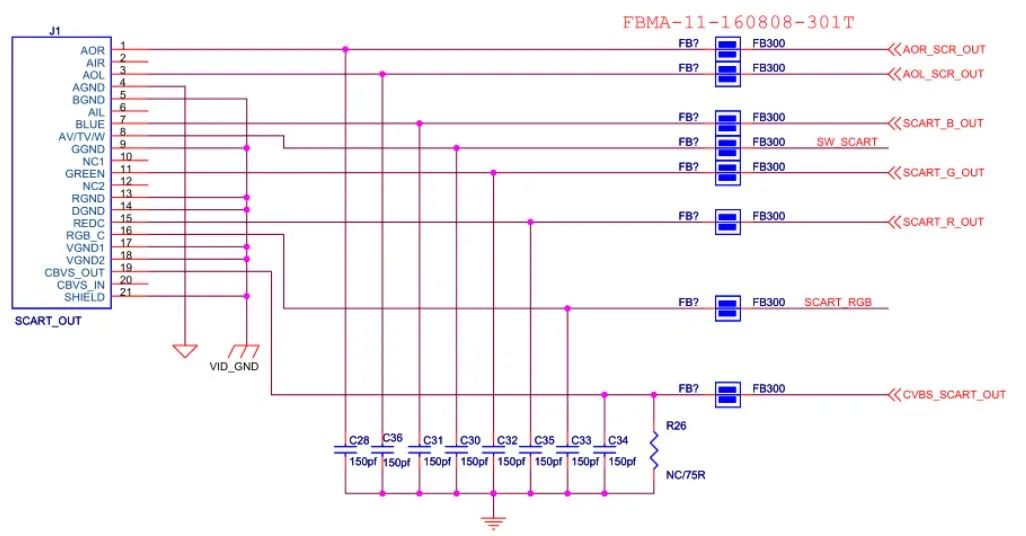

017SCART接口EMC设计标准电路

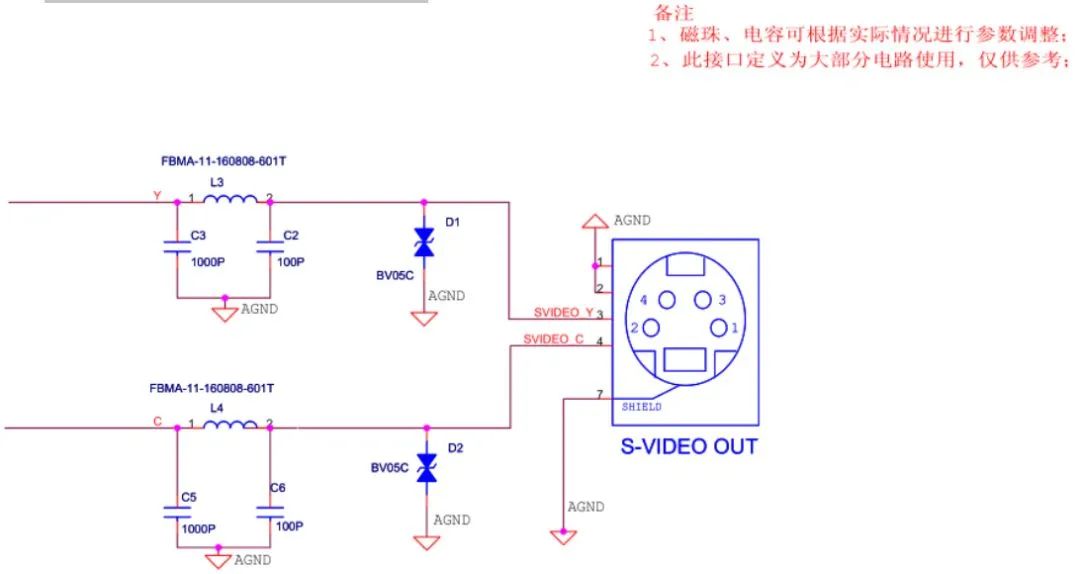

018s-video接口EMC设计标准电路

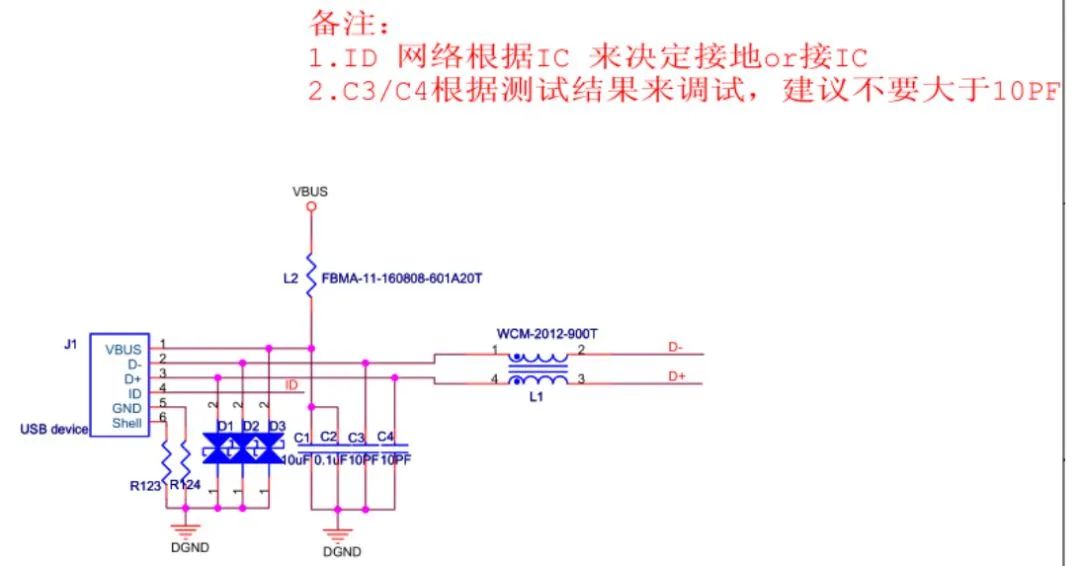

019USBDEVICE EMC设计标准电路

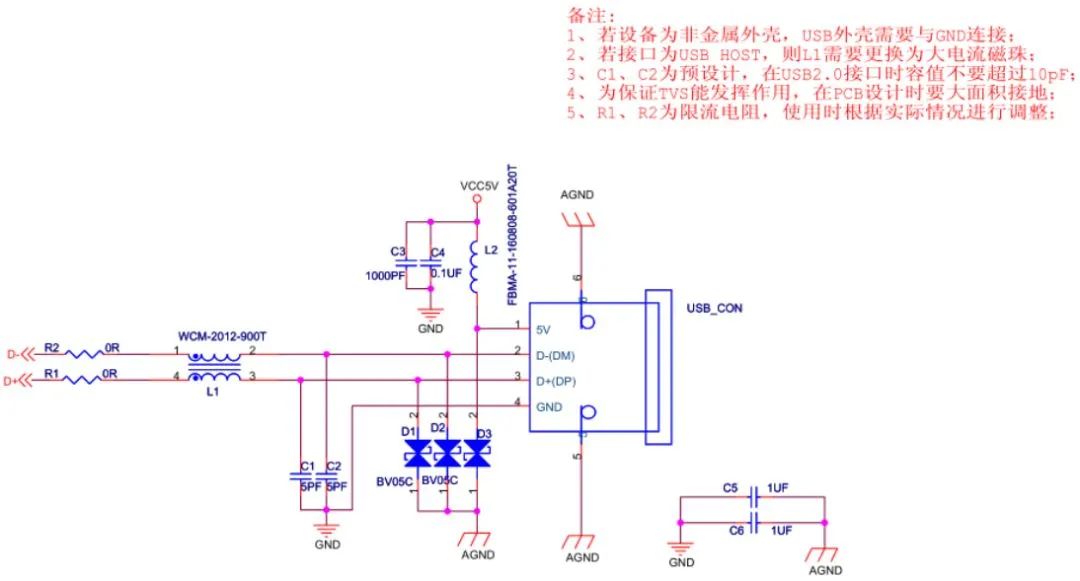

020USB2.0接口EMC设计标准电路

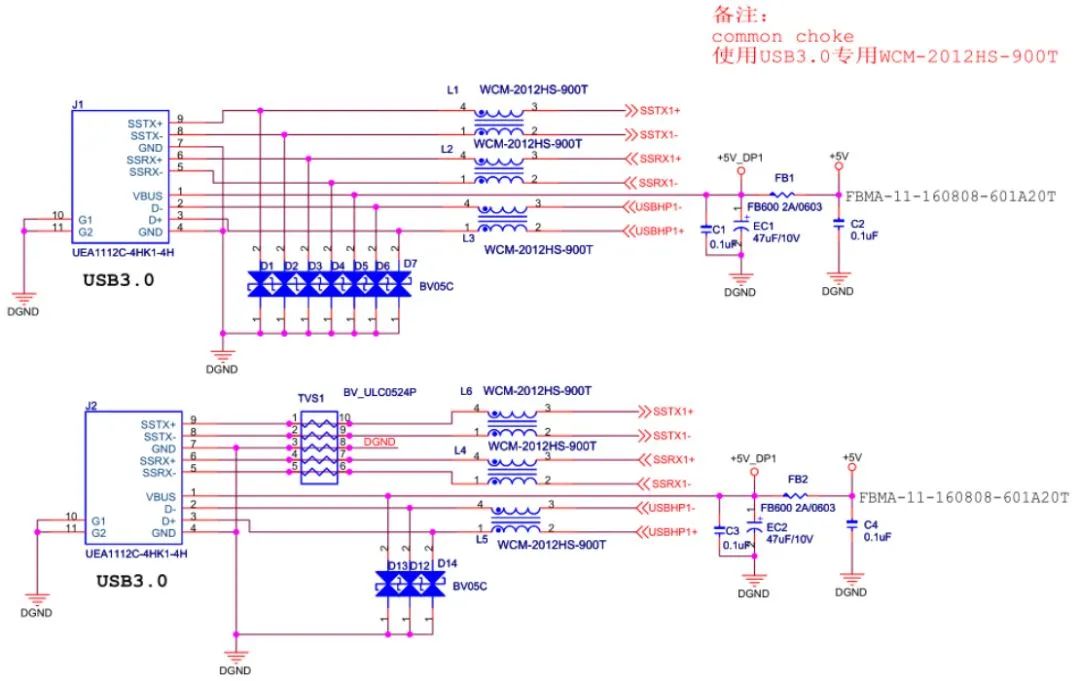

021USB3.0接口EMC设计标准电路

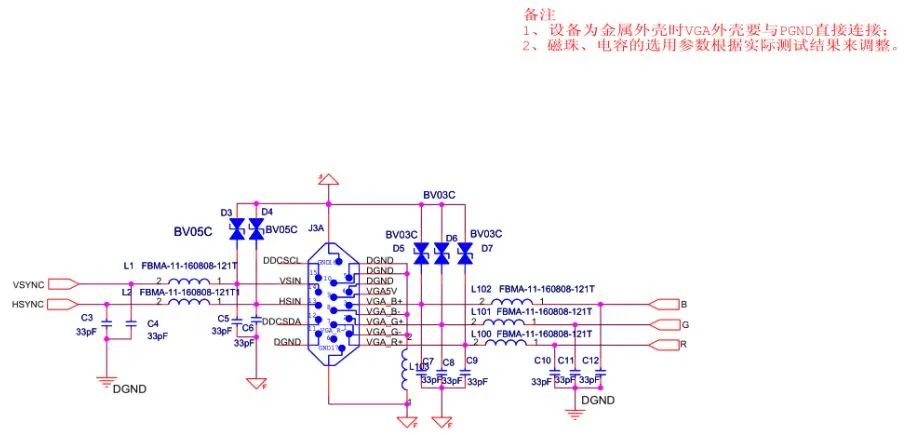

022VGA接口EMC设计标准电路

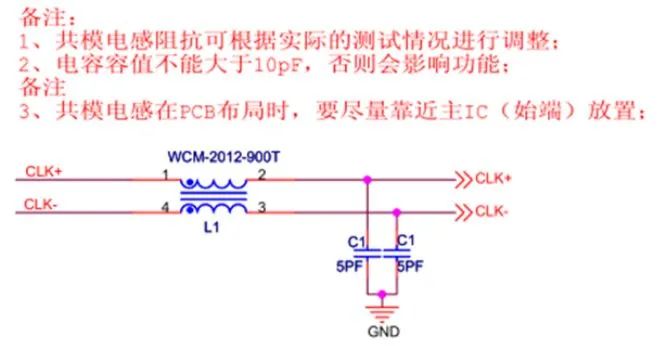

023差分时钟EMC设计标准电路

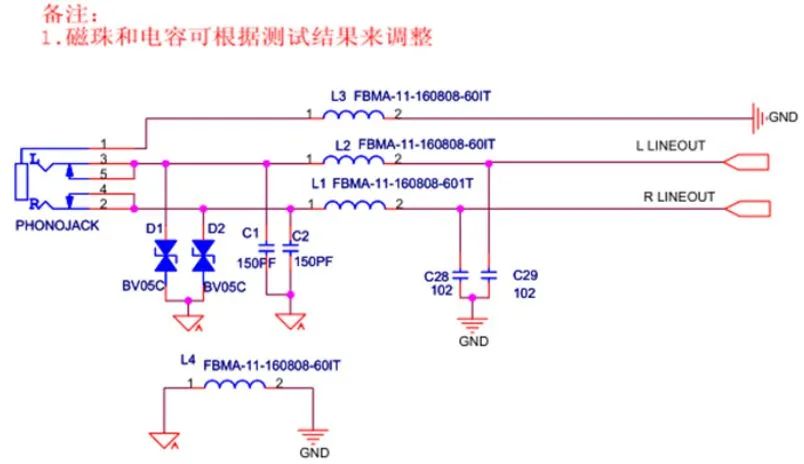

024耳机接口EMC设计标准电路

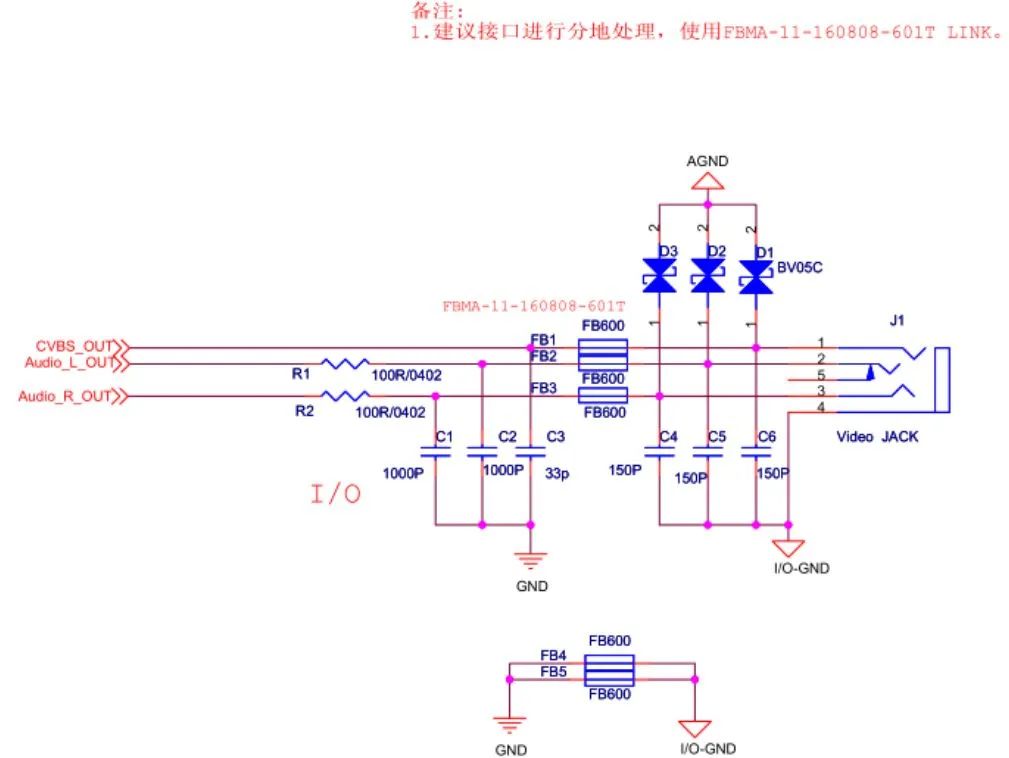

025复合视频接口EMC设计标准电路

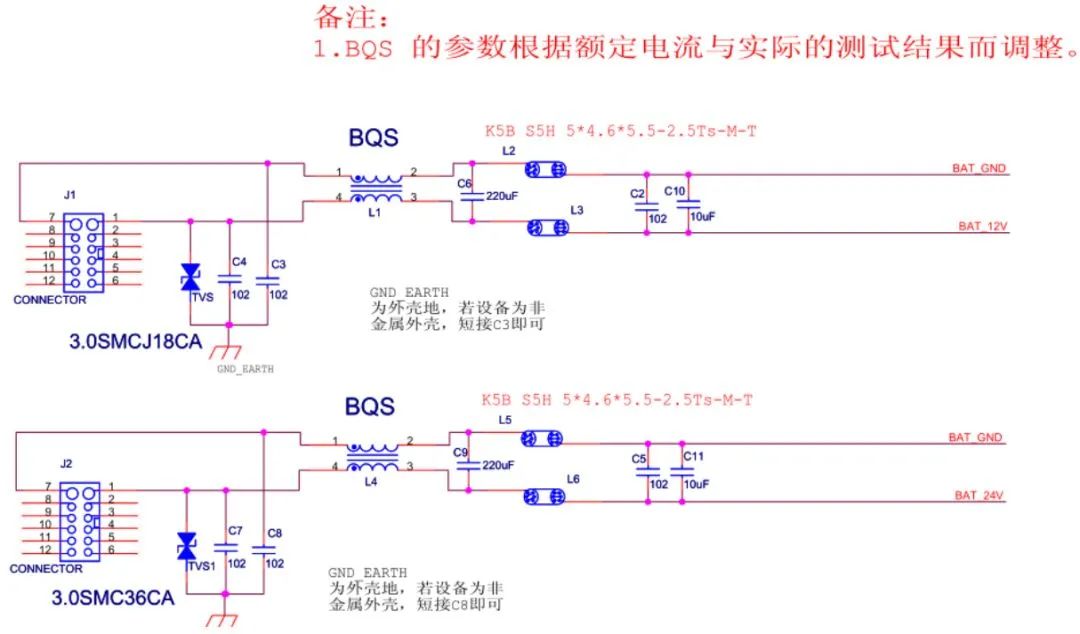

026汽车零部件电源口EMC标准设计电路

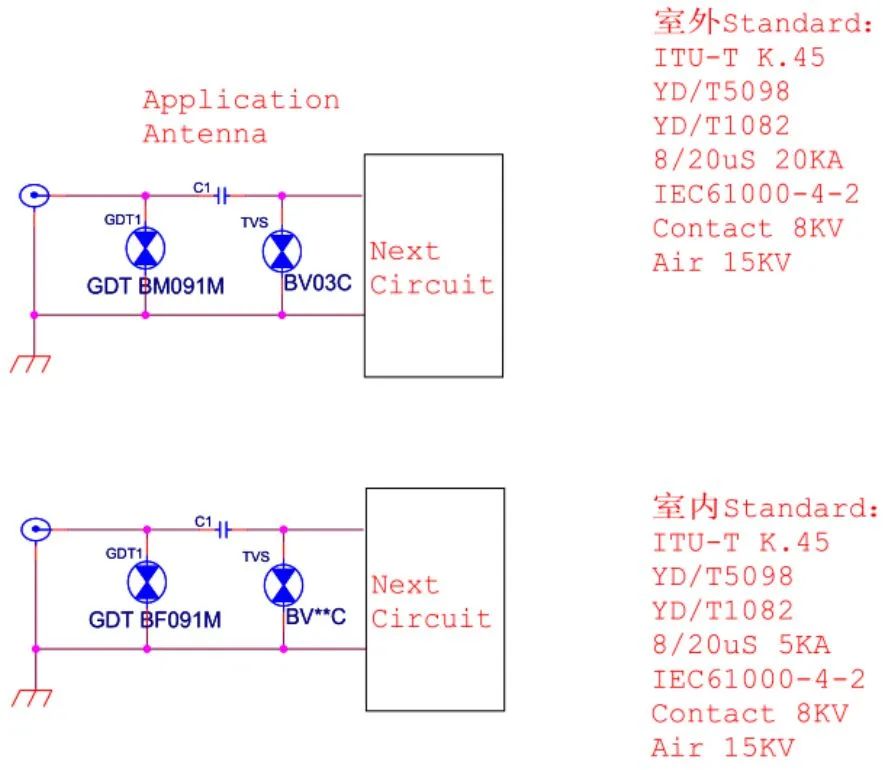

027室内外天馈浪涌设计标准电路

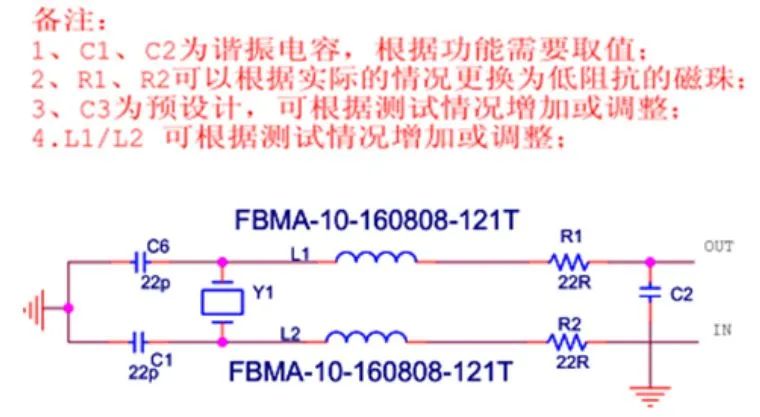

028无源晶振EMC设计标准电路

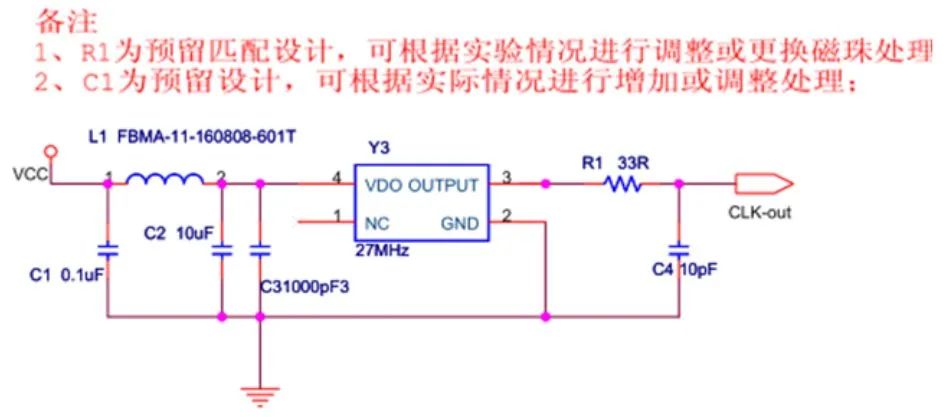

029有源晶振EMC设计标准电路

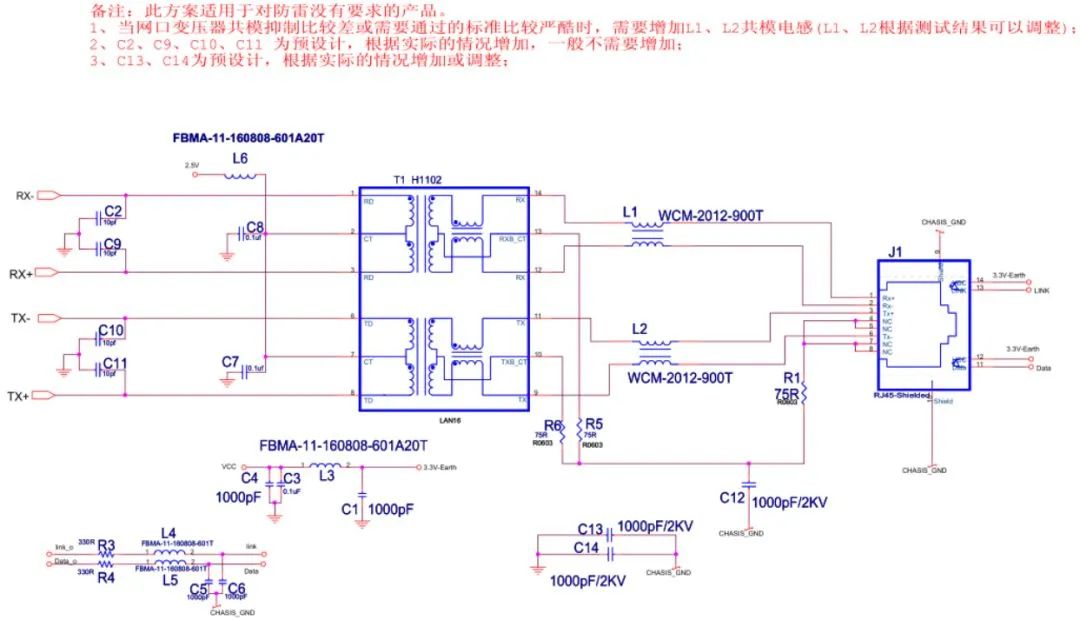

030以太网EMC(EMI)设计标准电路

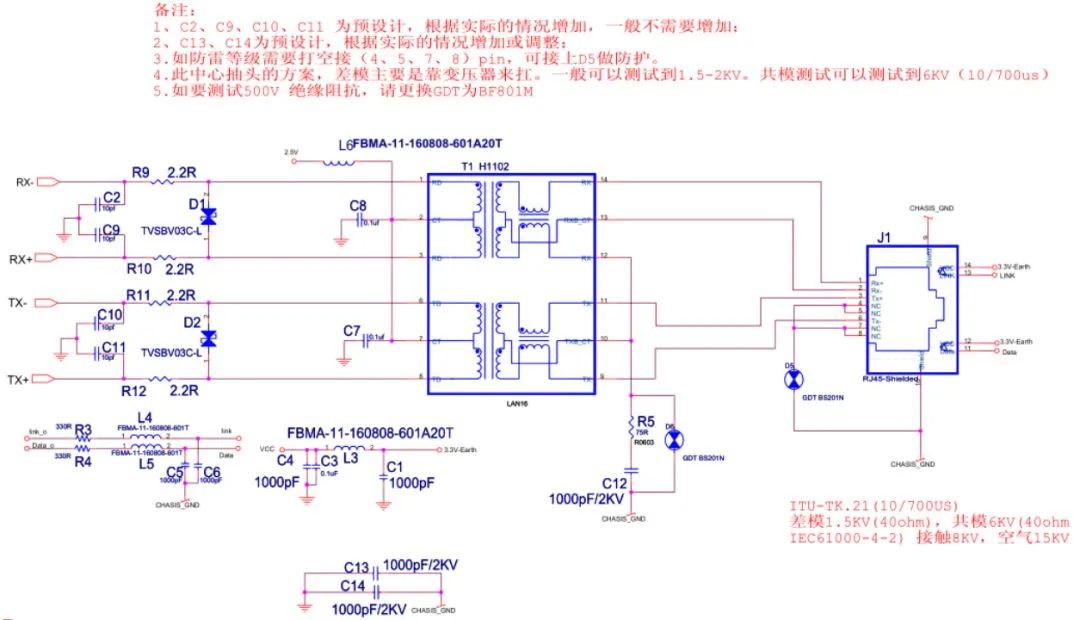

031以太网EMC（浪涌）设计标准电路(差模要求较高方案）

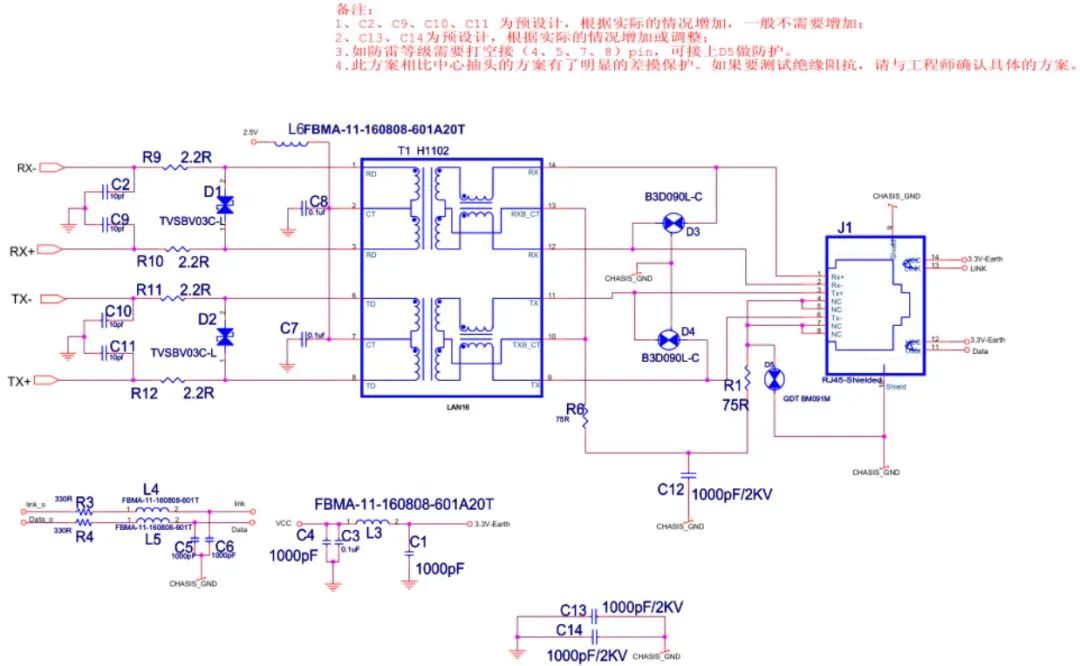

032以太网EMC(浪涌）中心抽头方案（节约空间）
