干货 | DC-DC芯片应用设计中的PCB Layout设计要点

在DC-DC芯片的应用设计中，PCB布板是否合理对于芯片能否表现出其最优性能有着至关重要的影响。不合理的PCB布板会造成芯片性能变差如线性度下降（包括输入线性度以及输出线性度）、带载能力下降、工作不稳定、EMI辐射增加、输出噪声增加等，更严重的可能会直接造成芯片损坏。

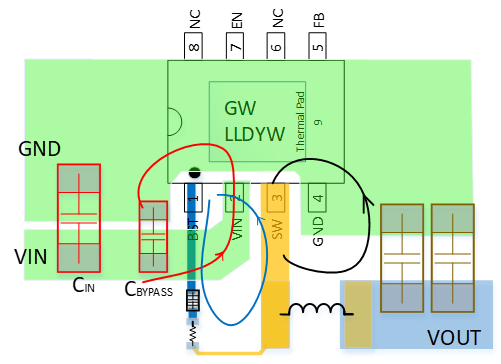

一般DC-DC芯片的使用手册中都会有其对应的PCB布板设计要求以及布板示意图，本次我们就以同步BUCK芯片为例简单讲一讲关于DC-DC芯片应用设计中的PCB Layout设计要点。

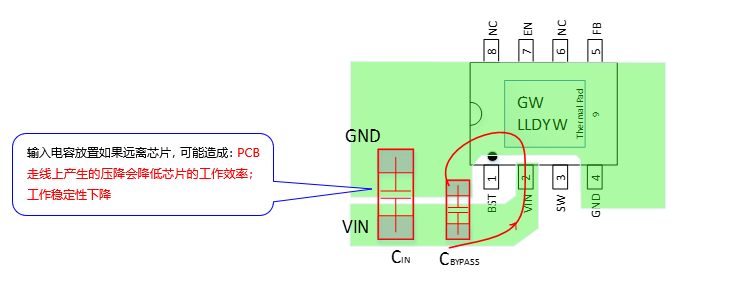

• 对于BUCK芯片而言，要想使输入环路尽可能小，输入电容应尽可能靠近芯片引脚放置
• 为了让电容滤波效果更好，让电源先经过输入电容，再进入芯片内部
• CIN 使用的大容量电容器，一般情况下频率特性差，所以要与 CIN 并联频率特性好的高频率去耦电容器 CBYPASS
• 电流容量小的电源（IO≤1A）场合，容量值也变小，所以有时可用1个陶瓷电容器兼具CIN 和 CBYPASS 功能

• 对于BUCK芯片而言，要想使输入环路尽可能小，电感要靠近芯片SW引脚放置
• 以覆铜方式走线减小寄生电感、电阻

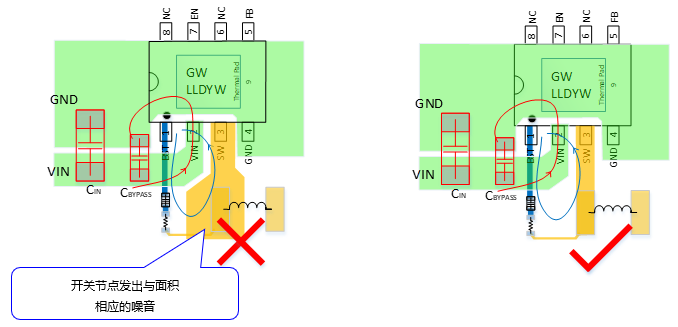

• SW节点要以最小面积处理大电流，防止铜箔面积变大会起到天线的作用，使 EMI 增加
• 电感附近不要走敏感信号线
• 自举电路这一块，自举电路要尽量去靠近 SW pin 脚来缩短整个高频的流通路径

• 降压转换器中，由于向输出串联接入电感器，所以输出电流平滑
• 输出电容靠近电感放置

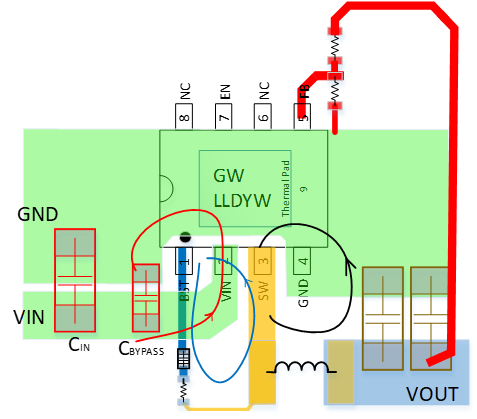

• 通常FB反馈网络处的分压电阻都采用K级，10K级或上百K的阻值，阻值越大，越容易受干扰，应远离各种噪声源如电感、SW、续流二极管等
• FB、COMP脚的信号地尽可能地与走大电流的功率地隔离开，然后进行单点相连，尽量不要让大电流信号的地去干扰到小信号电流的地
• FB的分压电阻要从VOUT上进行采样，采样点要靠近输出电容处才能获得更准确的实际输出电压值
