关于ATX电源的那些事？

什么是ATX电源，早前ATX架构以及相关标准是英特尔在1995年时提出的，最早是面向主板而制定的，与基于AT架构主板打造的PC产品相比，基于ATX架构主板打造的PC要更为“模组化”，因此ATX架构的出现可以说大大促进了让后来PC DIY的发展。时至今日，ATX依然是目前PC系统的主流架构，即便英特尔曾经在2003年试图退出新的BTX架构用于取代ATX，但是由于各种兼容性问题，BTX架构在2006年就被英特尔放弃，ATX架构依然是最终赢家。

相信大家看我们的电源评测也看得不少了，大部分玩家都知道桌面PC上的电源通常为ATX电源，对电源产品稍有了解的玩家也会知道，除了ATX外，行业内其实还有SFX、CFX、LFX、TFX、Flex ATX等多种规格的电源产品，其中SFX常见于小型的桌面PC平台，其它规格的电源则多地用在商业和工业领域。不过ATX电源的准确名字就真的是“ATX电源”吗?ATX电源是基于什么标准定义的?这些问题恐怕不是每一个玩家都可以轻松回答，今天我们就给大家理一理，简单讲讲关于ATX电源的那些事。

而ATX电源的相关规范则是ATX架构的一个重要组成部分，与ATX主板一样，其主要是用来取代AT电源。ATX电源与AT电源最大的不同时，后者不支持“软开机”和“软关机”，机箱上的电源开关是直接连接到电源内部的，打开就进入开机状态，关机则直接切断电源，而因此当时的AT电源一旦损坏，要更换起来会有一定的难度。

而ATX电源的开机和关机则是通过主板发出的信号执行的，这让未来的定时开机、定时关机以及远程开机等功能的实现铺下了发展的道路，同时也有效提升了系统数据的安全性，毕竟以AT电源的设计，关机时很可能数据还没有完全写入硬盘，而ATX电源在正常情况下是会自行等到系统发出“可以关机”的信号后再切断电源。

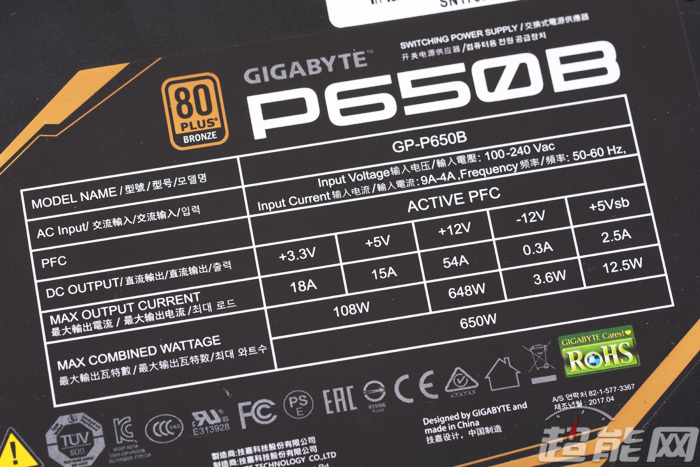

现在的ATX电源有+12V/+5V/+3.3V/-12V/+5VSB五路输出，曾经的-5V已经被去除

当然ATX电源相比AT电源的改进可不仅如此，首先其定义了+12V、+5V、+3.3V、-12V、-5V和+5VSB六路输出，其中+3.3V的设计与+5VSB的设计尤为重要，前者让众多+3.3V供电的设备可以直接取电，而无需像使用AT电源那样从+5V取电，再通过额外的电压转换器转为+3.3V使用，+5VSB则为主板提供了待机时供电，让远程唤醒、定时开机等功能更容易实现;其次它的主电源接口相比AT电源也做出了重大变化，加入了防呆设计，接口插错导致硬件烧坏的事情大幅减少;最后英特尔甚至希望通过ATX电源为主板与CPU进行散热，早期的ATX架构PC确实如此，其电源风扇采用的是进风设计，进来风流不仅可以冷却电源内部的元件，也可以为CPU和主板提供散热风流，可谓“一举多得”。

后来随着PC的发展，ATX电源的相应规范也一直在进行修正，例如原本的散热风扇设计被证明是“多此一举”后，英特尔马上就将这个设计从“强制要求”改为了“厂商选配”。当然最为重要的改变是在1999年的时候，英特尔发布奔腾4处理器的时候，发现原有的ATX电源规范已经无法满足处理器的供电要求，遂修改相应的要求，将原本“CPU由+5V供电”的设定改为了“CPU由+12V供电”，ATX电源规范也就升级为ATX12V规范并沿用至今。

因此现在的ATX电源严格意义上来说应该叫“ATX12V电源”，不过既然ATX12V规范是从ATX规范发展而来，那么大家将ATX12V电源统称为“ATX电源”自然也是正确的，这点就不必过于纠结了。

怎样的电源才可以称之为ATX电源?

从广义上来说，ATX电源就是“用在ATX架构PC上的电源”，然后我们再根据其所应用的不同规范，再细分为不同版本的ATX电源。目前比较常见的是ATX12V 2.31版电源，虽然它们在内部结构上各有不同，但是我们大体上可以总结出以下三个共同点：

- 电源宽度为150mm，高度为86mm

- 拥有+12V/+5V/+3.3V/-12V/+5VSB五路输出，其中+12V为主要供电

- 符合英特尔电源设计规范的电气性能

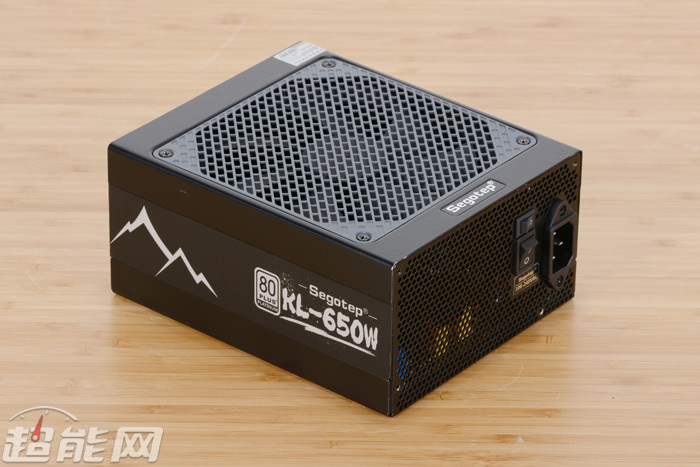

标准ATX电源长度是14cm，但长度达到18cm的ATX电源也比比皆是(图片为鑫谷昆仑650W电源)

不用怀疑，目前市场上的ATX12V 2.31电源，共同点大都只有这三个，虽然英特尔有一份完整的电源设计规范，但很多设计都是对厂商放开的，允许他们自行定义，例如电源的长度，按照英特尔的要求，标准的ATX电源长度应该是14cm的，但事实上目前市场的电源产品，16cm/18cm长度的比比皆是，因此英特尔的电源规范其实是一种参考标准，完全按照这个规范打造的电源是必然符合ATX架构的，不按照要求设计则可能会存在兼容性问题，具体尺度则由厂商自行决定了。
