拆解报告：倍仕达35W双USB-C口充电器
来源:充电头网发布时间:2022-12-242548浏览
询问 AI
前言
伴随着苹果推出双USB-C口的电源适配器，引领新的USB-C适配器形式，改变消费者的使用习惯以来，有多家快充厂商都推出了双口适配器，并支持功率自动分配，满足两台设备的同时充电需求。
倍仕达推出了一款35W双USB-C适配器，双口支持功率盲插，能满足笔记本电脑供电，双口同时输出时支持18+18W功率分配，满足同时充电需求。下面充电头网就对这款充电器进行拆解，看看双口同时快充是如何设计。
此前充电头网还拆解过倍仕达33W 1A1C数显快充充电器、倍仕达20W 1A1C数显快充充电器等产品，欢迎查阅。
倍仕达35W充电器外观

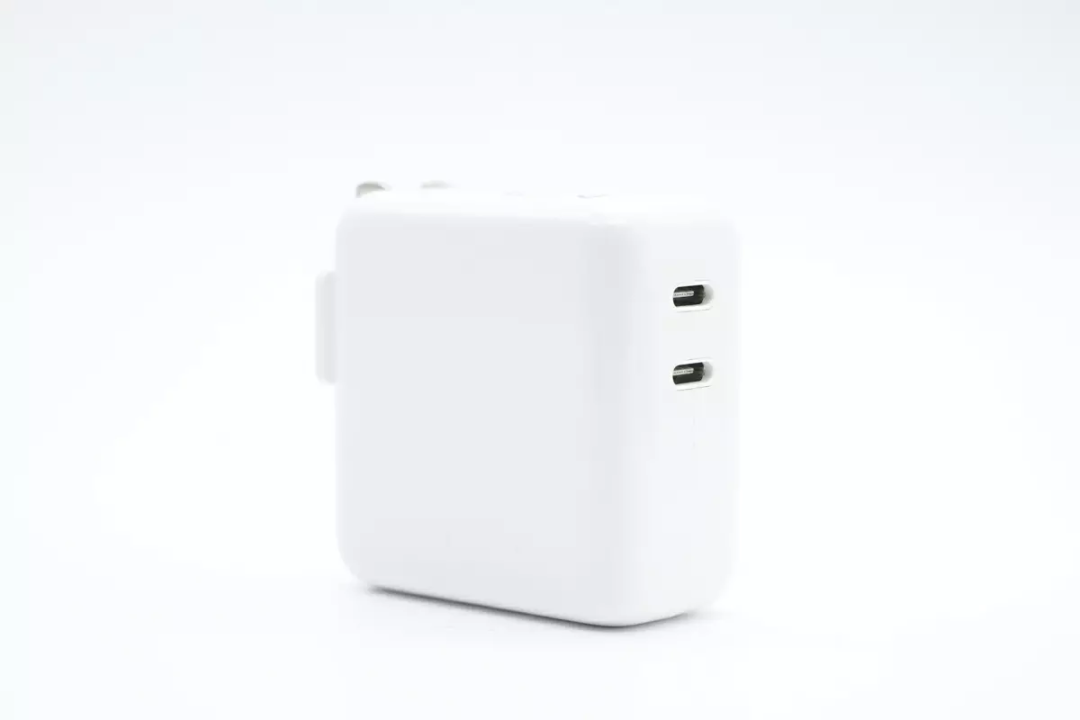

倍仕达35W充电器外观设计采用圆润饱满的线条加正白色的壳体，表面高光亮面处理，左右合模封装，外观与苹果原厂充电器十分接近。

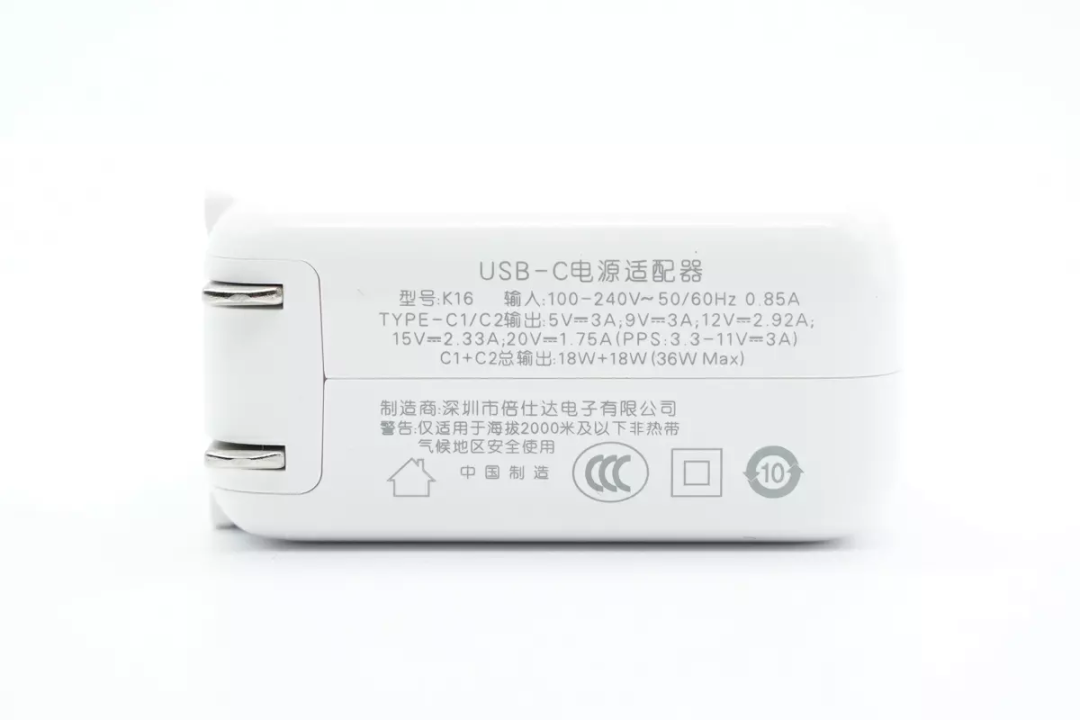

机身侧面印有充电器参数
型号：K16
输入：100-240V~50/60Hz 0.85A
Type-C1/C2输出：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A
PPS：3.3-11V3A
C1+C2总输出：18W+18W（36W Max）
制造商：深圳市倍仕达电子有限公司

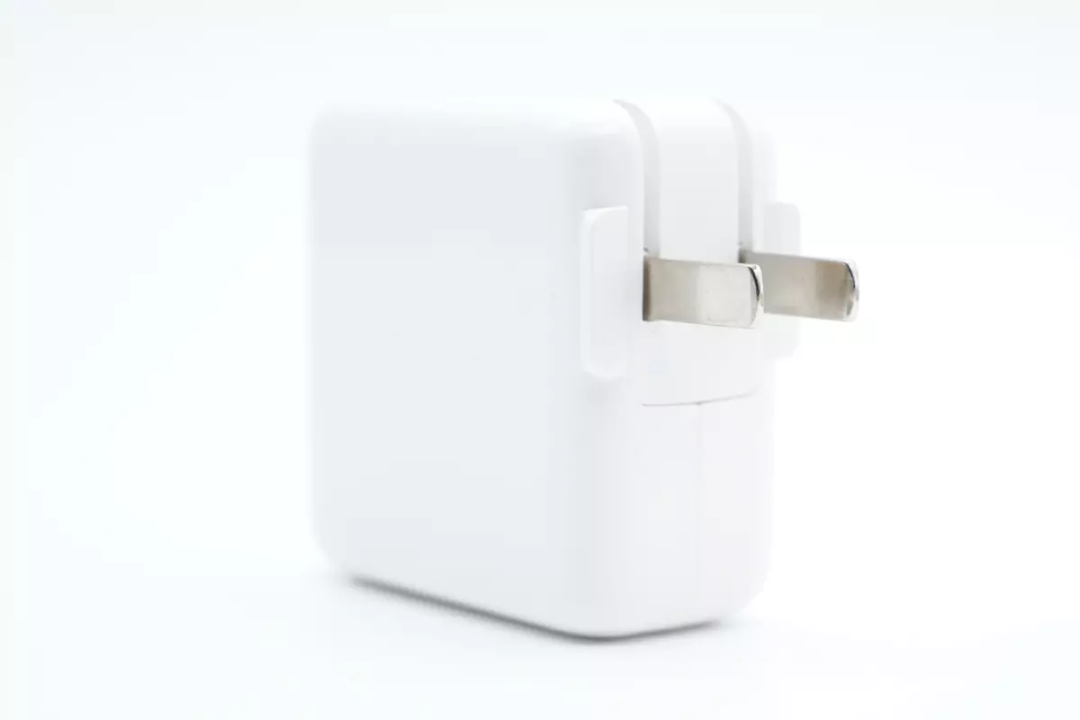

充电器配备可折叠国标插脚，携带方便。

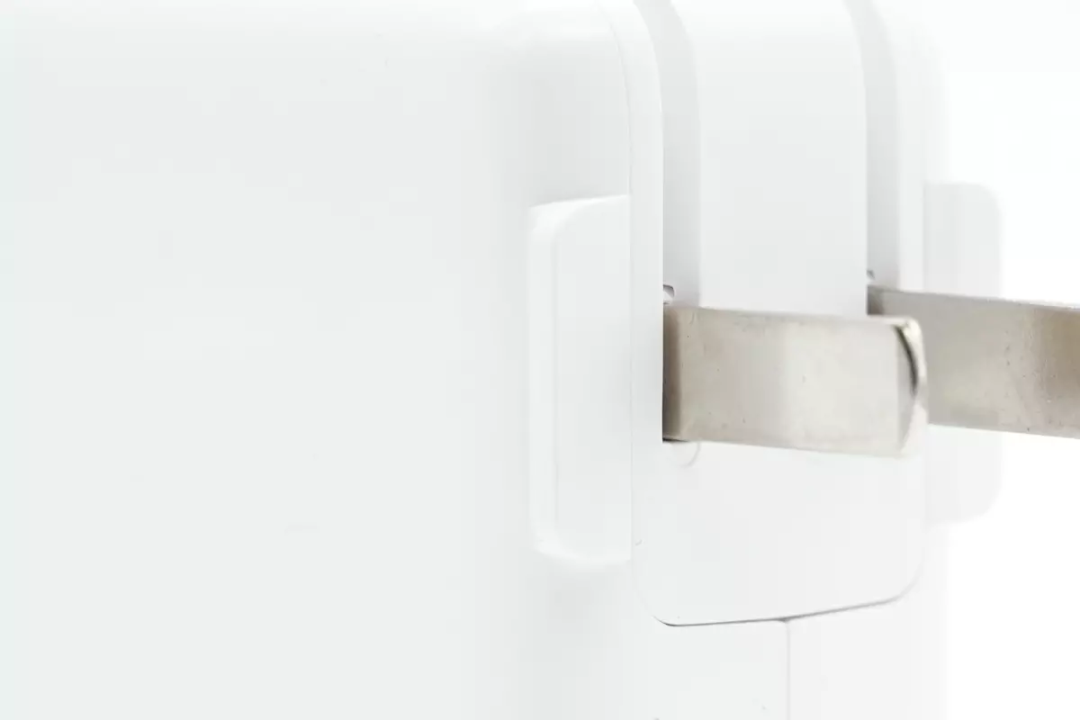

并且插脚一侧壳体加入双翼设计，保证使用稳定。

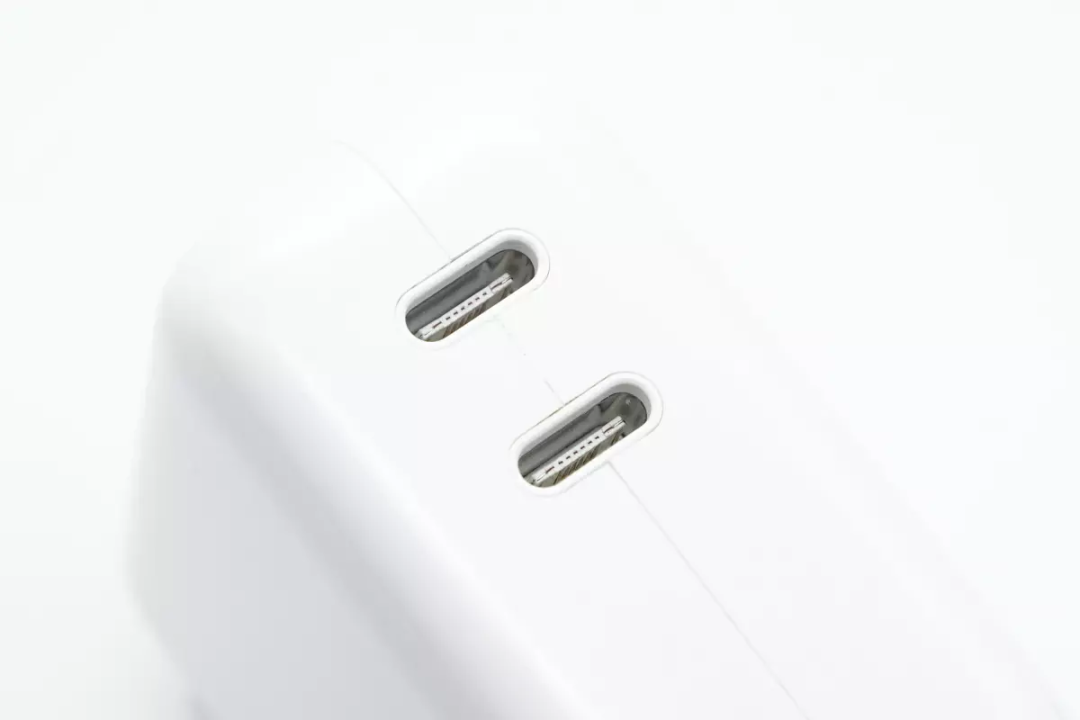

另一端配备双USB-C接口，白色胶芯。

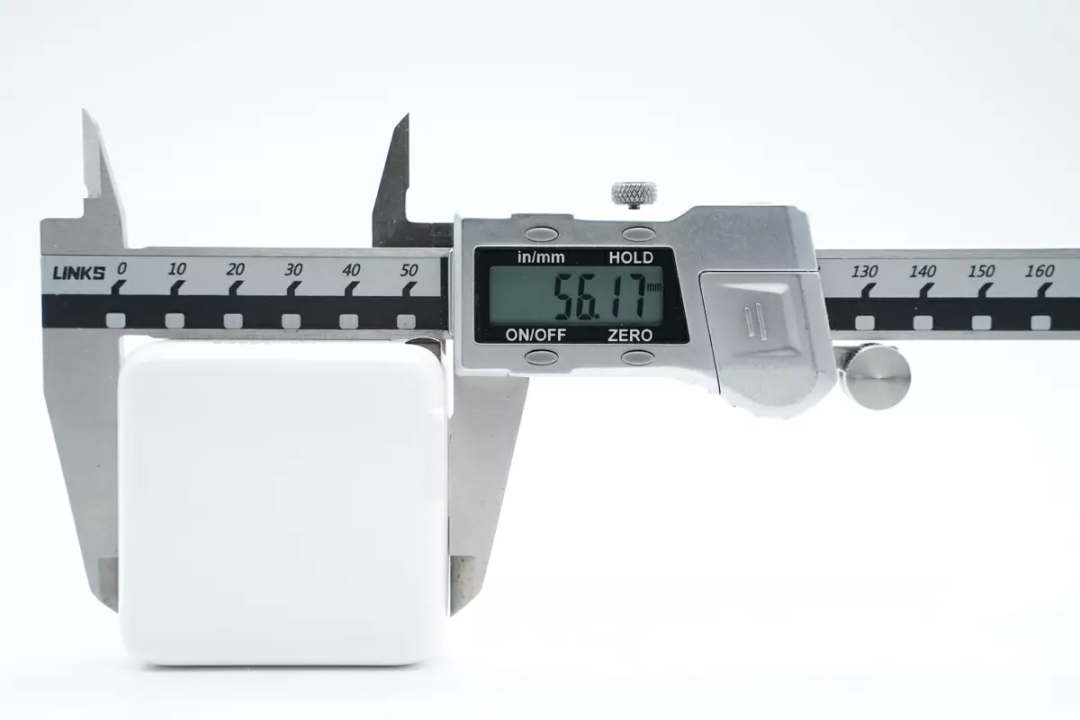

测得充电器机身高度为56.17mm。

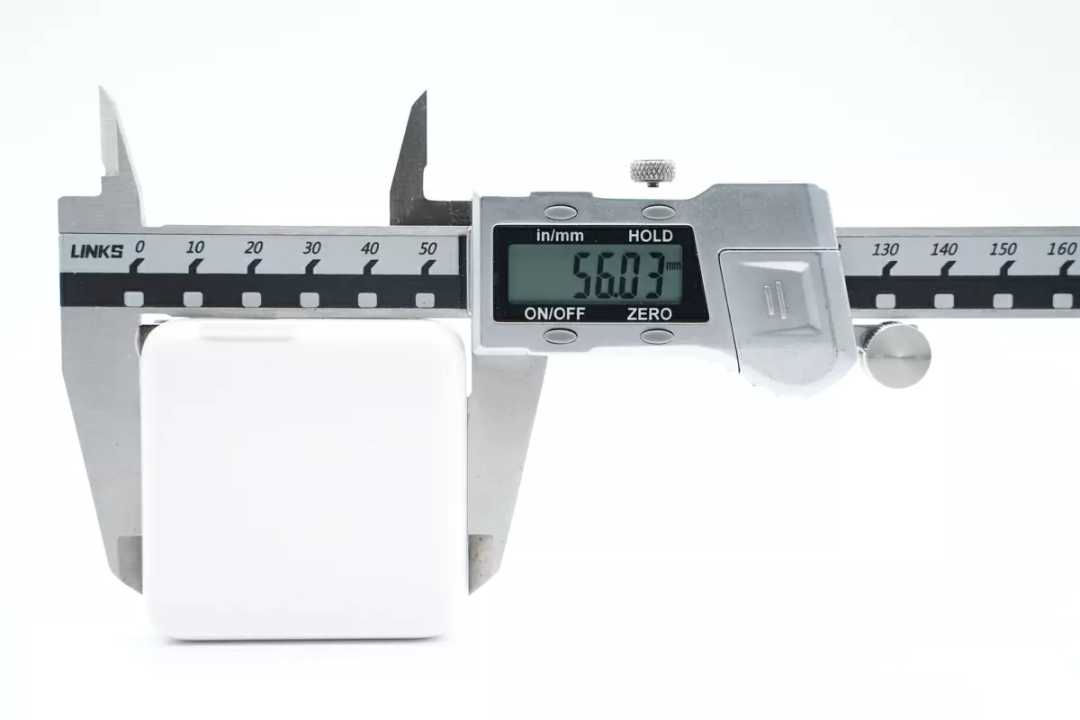

宽度为56.03mm。

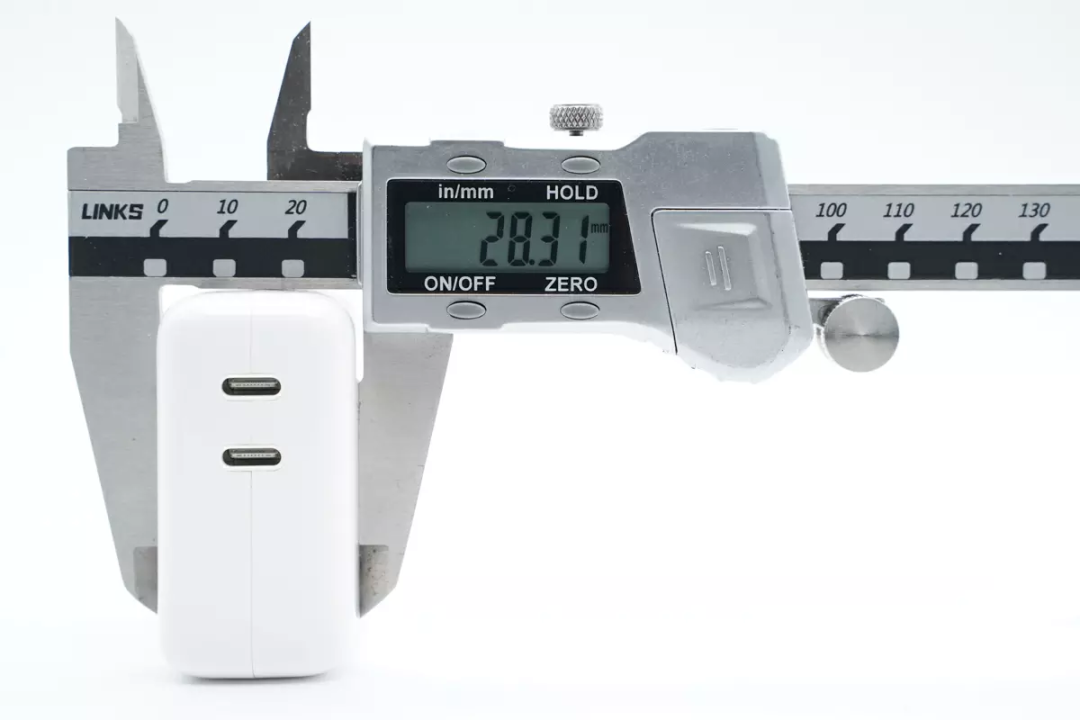

厚度为28.31mm。

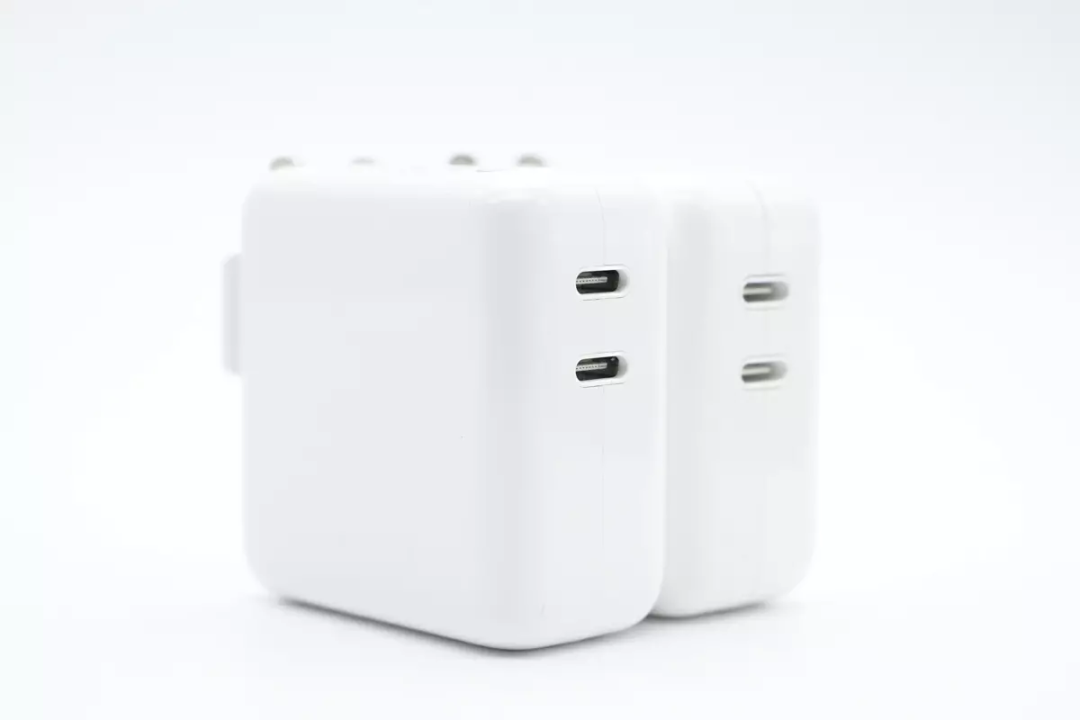

和苹果35W充电器对比，两者体积相当。
产品拿在手上的大小直观感受。

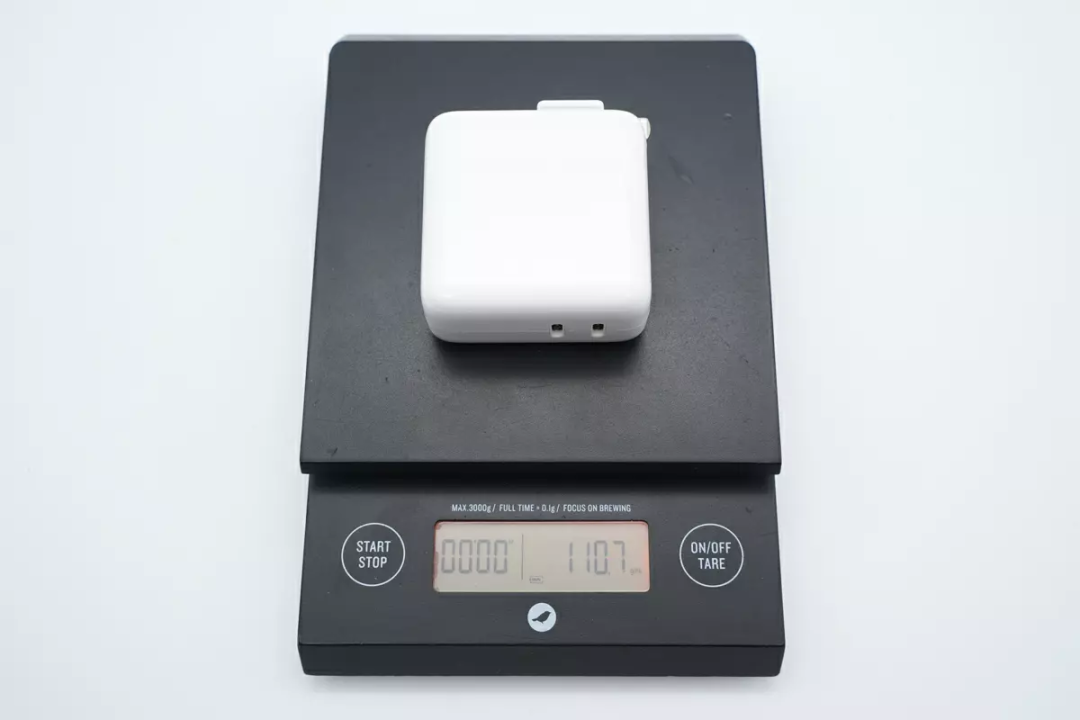

另外测得充电器净重约为111g。

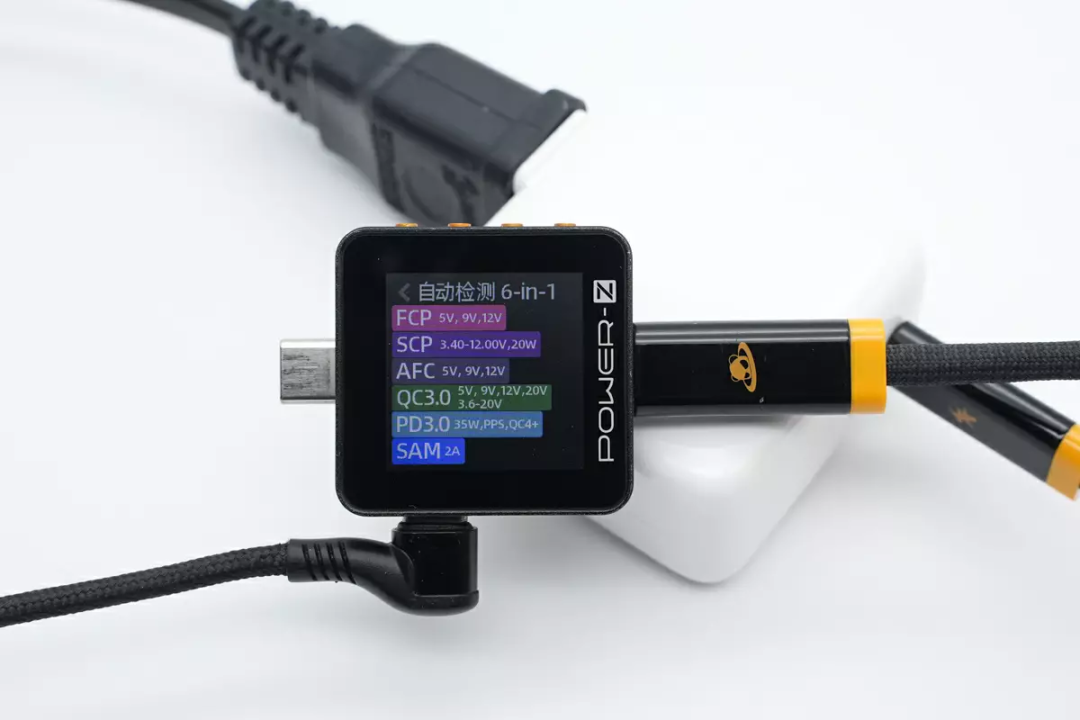

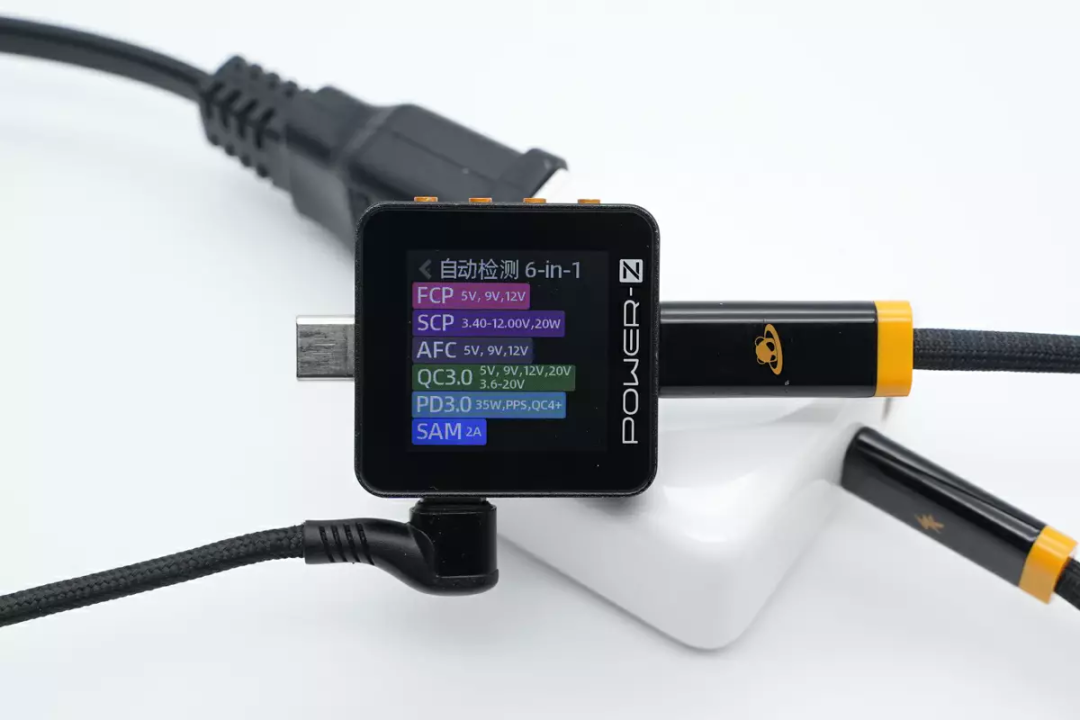

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+快充协议。

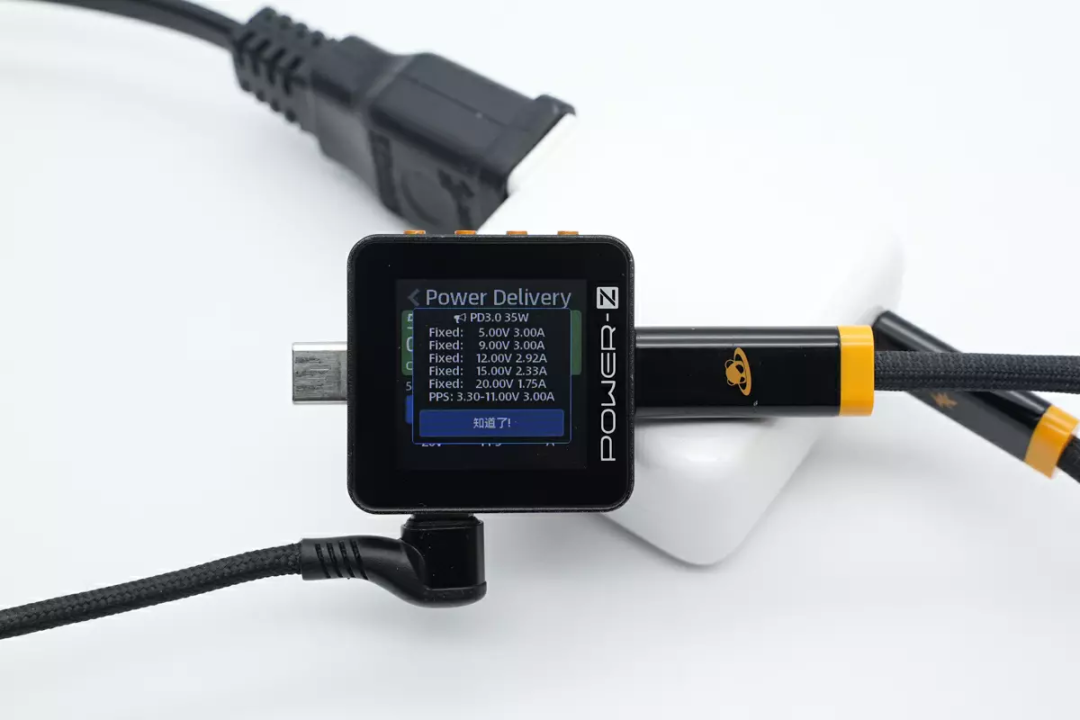

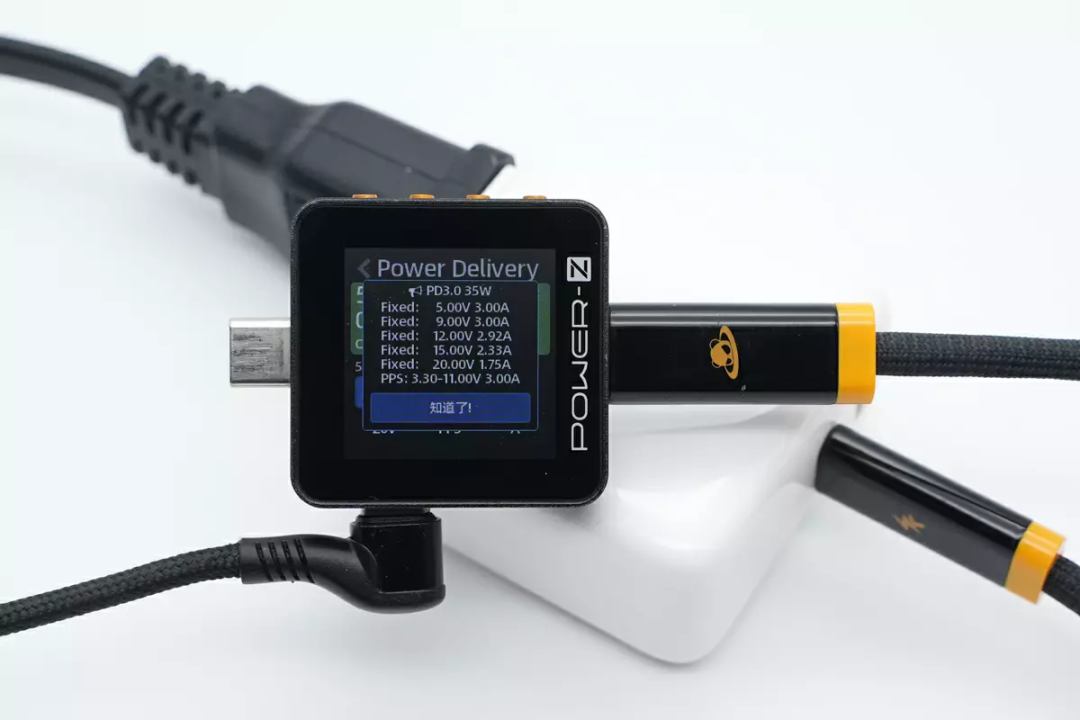

并且还具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的完全一样。
PDO报文也相同，两个C口支持功率盲插，日常使用方便。
倍仕达35W充电器拆解
看完了这款充电器的外观和测试，下面就拆解这款充电器，看看内部做工用料如何。

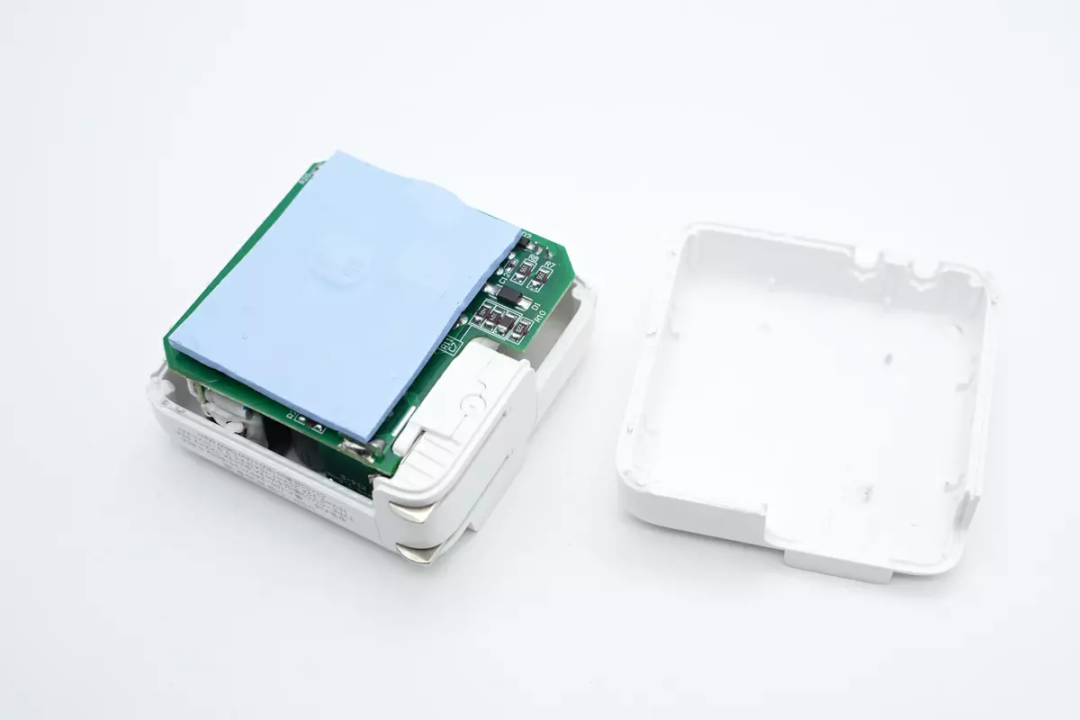

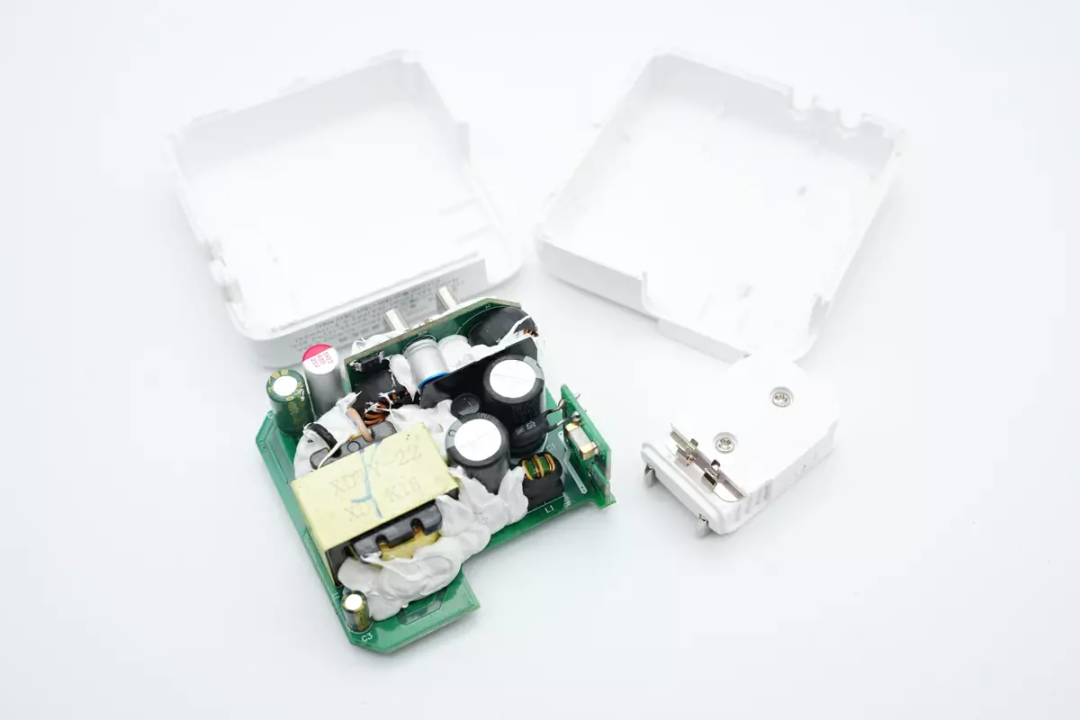

沿接缝拆开充电器外壳，PCBA模块背面粘贴导热垫散热。
取出内部PCBA模块，电容与变压器之间打胶固定，折叠插脚通过弹片连接供电。

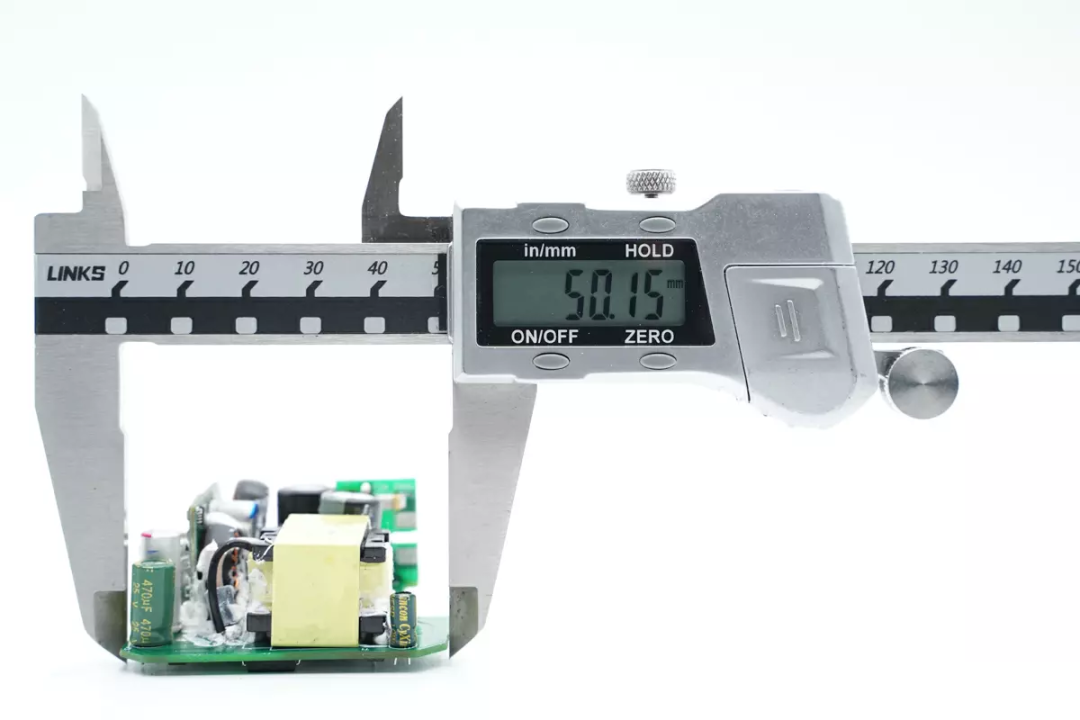

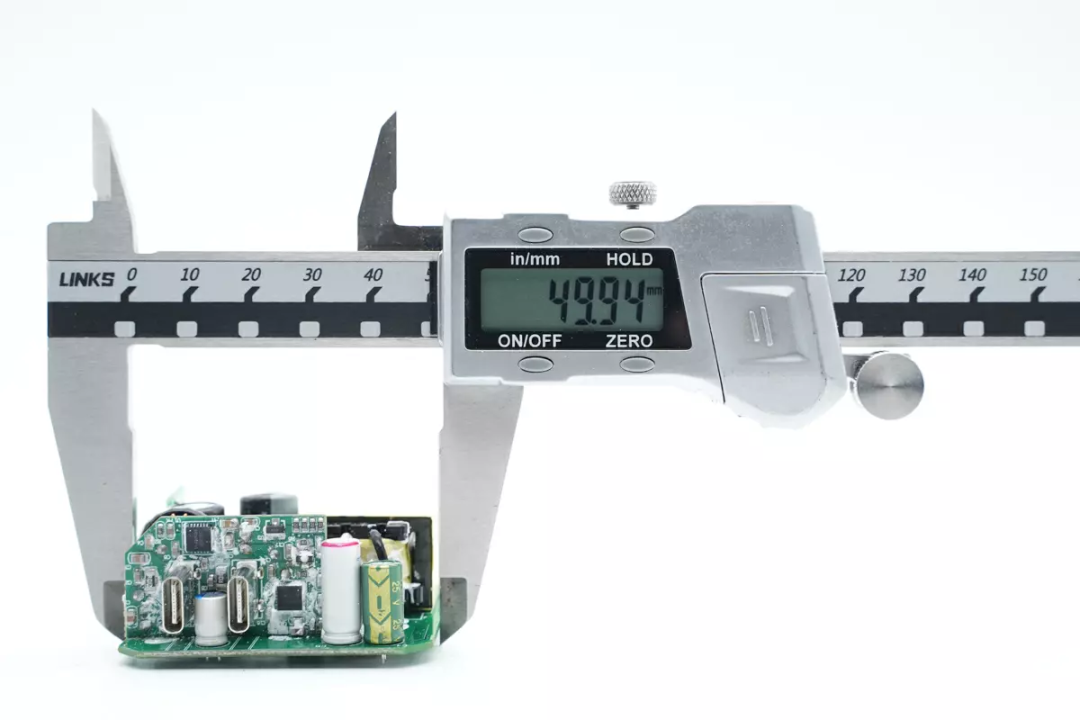

使用游标卡尺测得PCBA模块长度约为50.15mm。
PCBA模块宽度约为49.94mm。

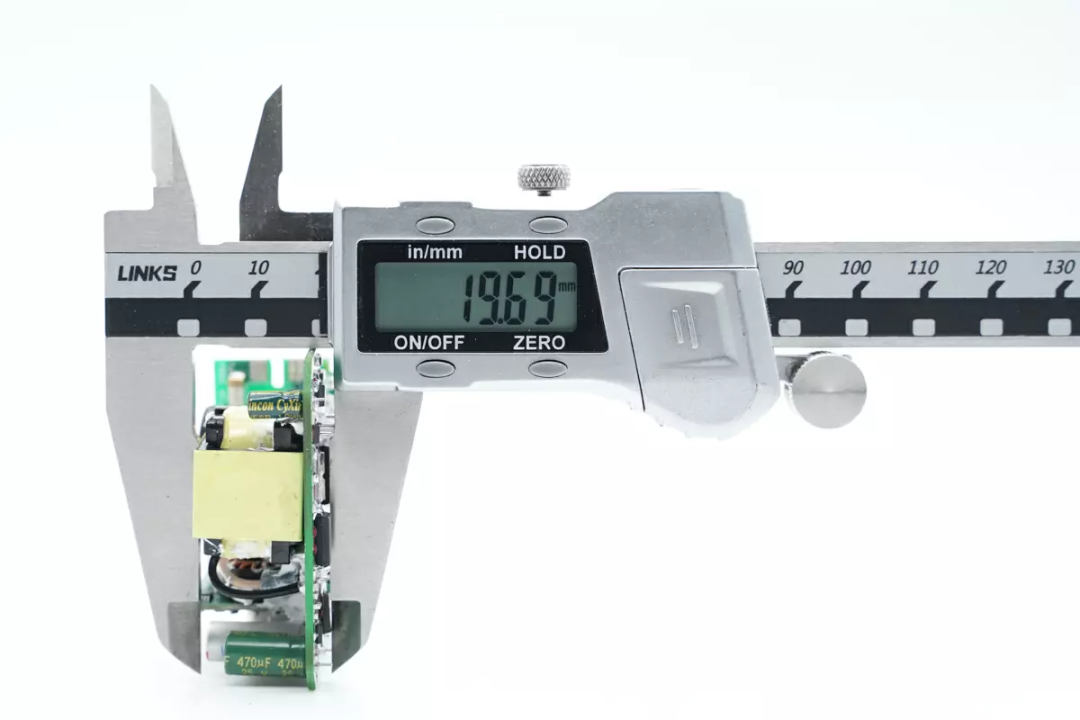

PCBA模块厚度约为19.69mm。
PCBA模块采用三块PCB焊接组成。输入端小板焊接保险丝和NTC热敏电阻。
输出端小板焊接USB-C母座和降压电感等元件。

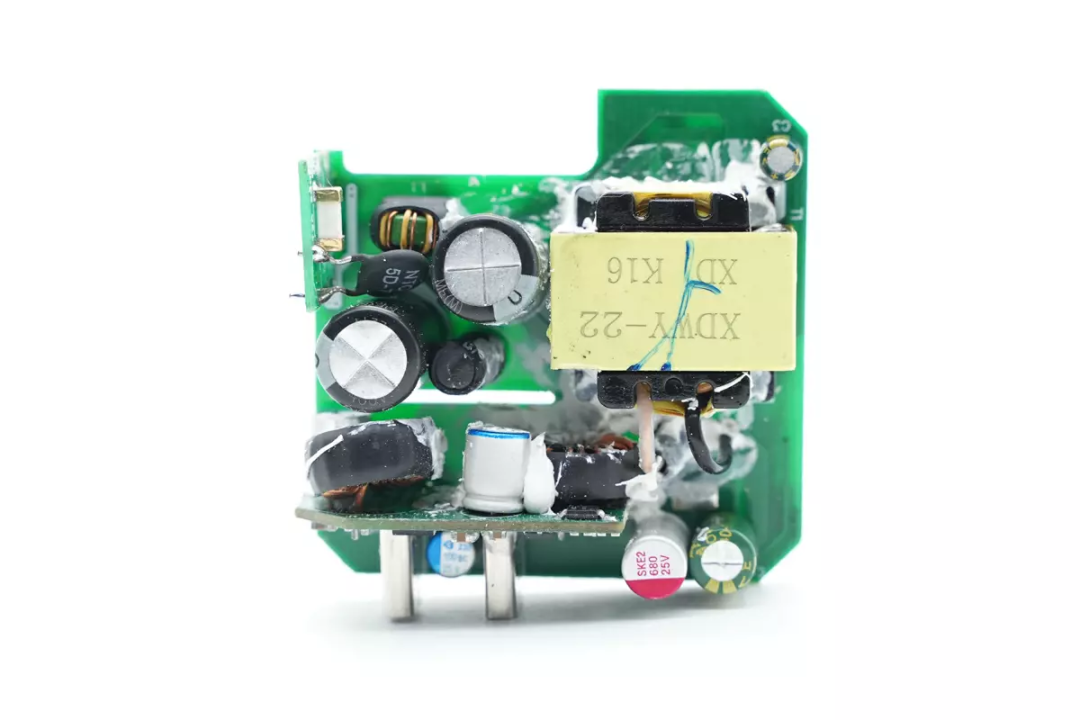

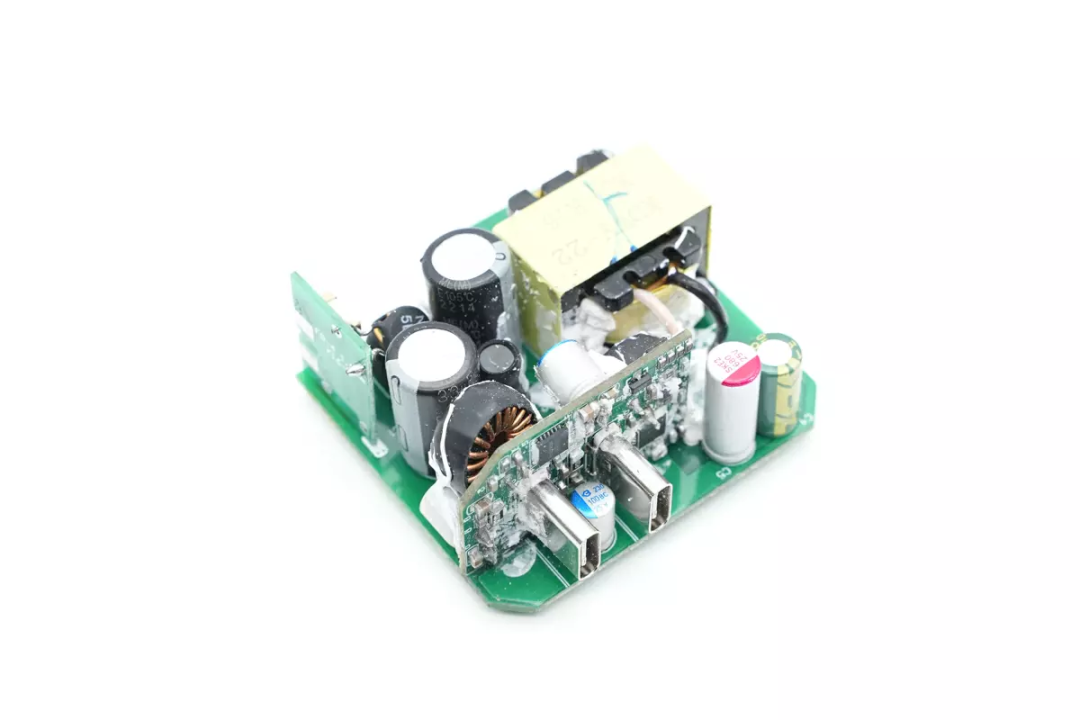

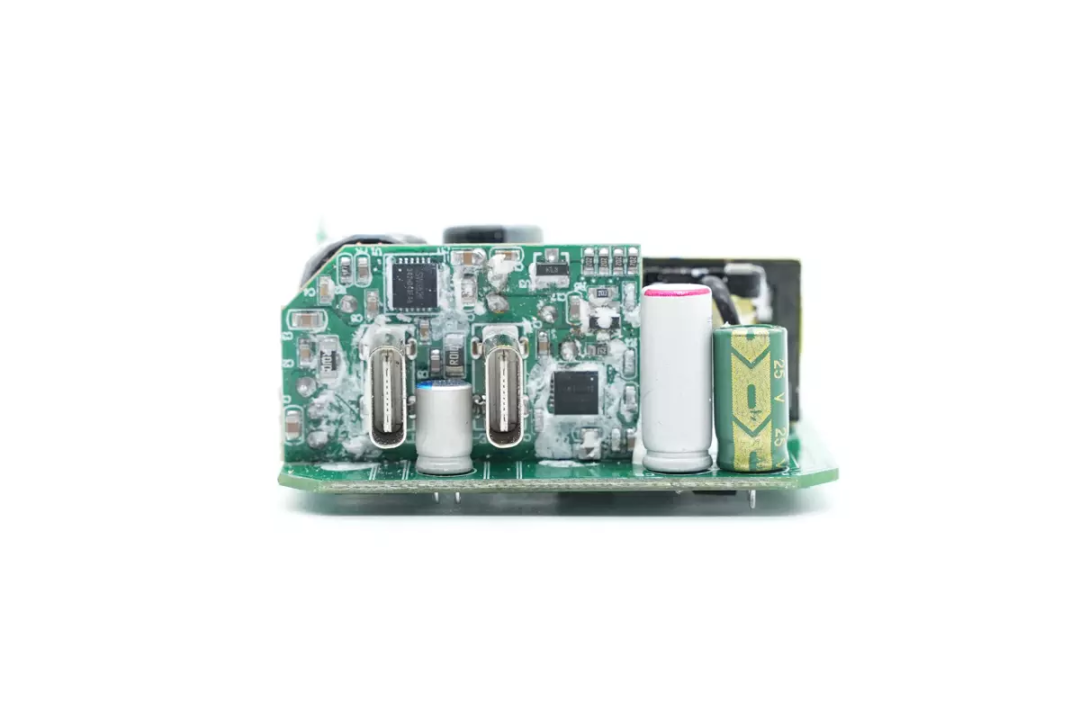

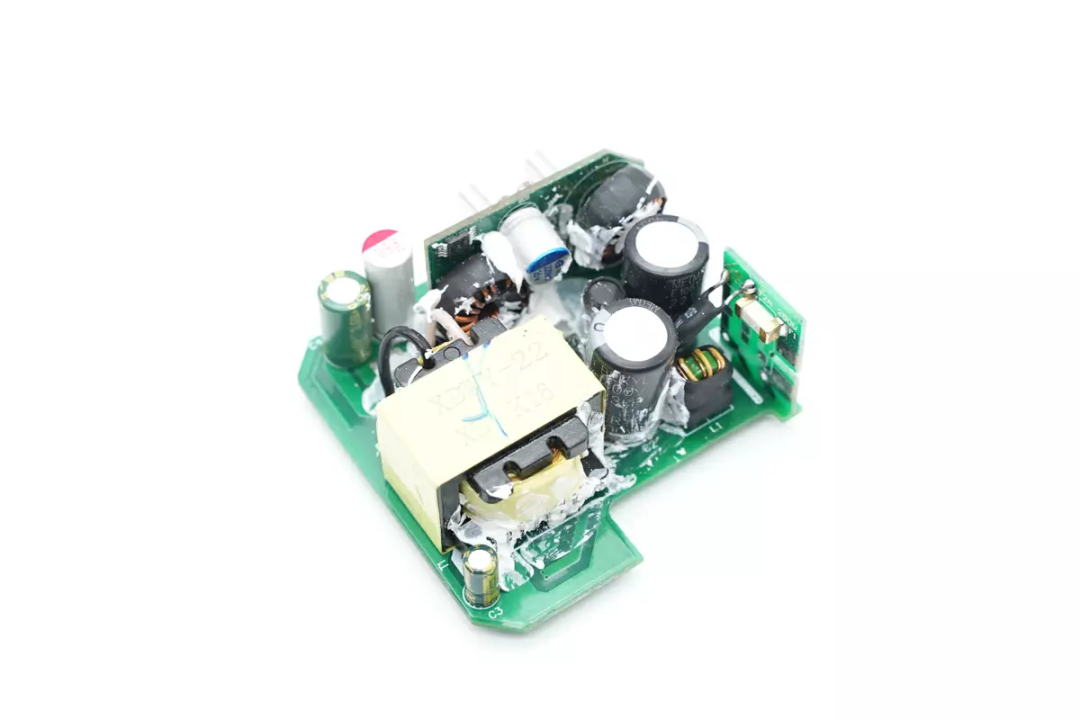

清理掉PCBA模块表面的胶水，PCBA模块正面一览，左上角焊接一块小板，用于取电，依次是高压滤波电容和变压器。初次级之间开槽插入隔离片绝缘，底部是次级协议小板，焊接降压电路和USB-C母座，以及输出滤波电容。

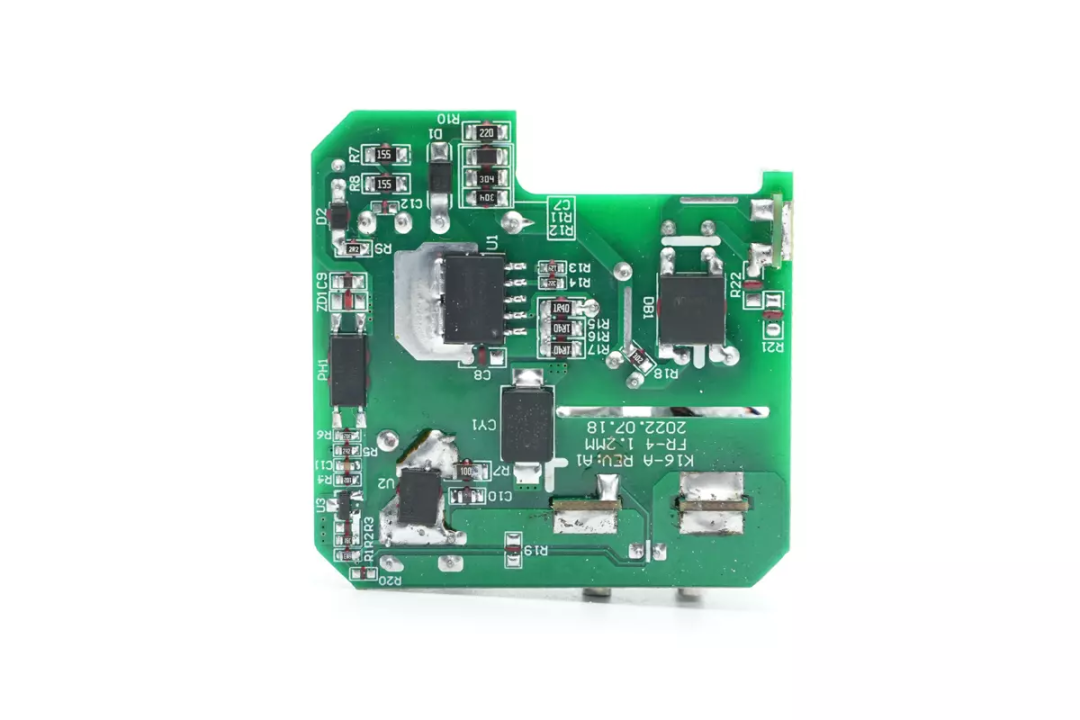

PCBA模块背面焊接整流桥，初级电源芯片，反馈光耦，贴片Y电容以及同步整流芯片。
通过对充电器PCBA模块的观察发现，倍仕达这款35W双口充电器采用QR开关电源设计，采用士兰微初级芯片搭配东科同步整流芯片组成固定电压输出的开关电源，输出采用二次同步降压电路，实现双口功率盲插和功率自动分配。下面我们就从输入端开始了解整个充电器的设计和用料。
输入端垂直焊接一块小板，连接折叠插脚取电，小板上还焊接保险丝和NTC热敏电阻。

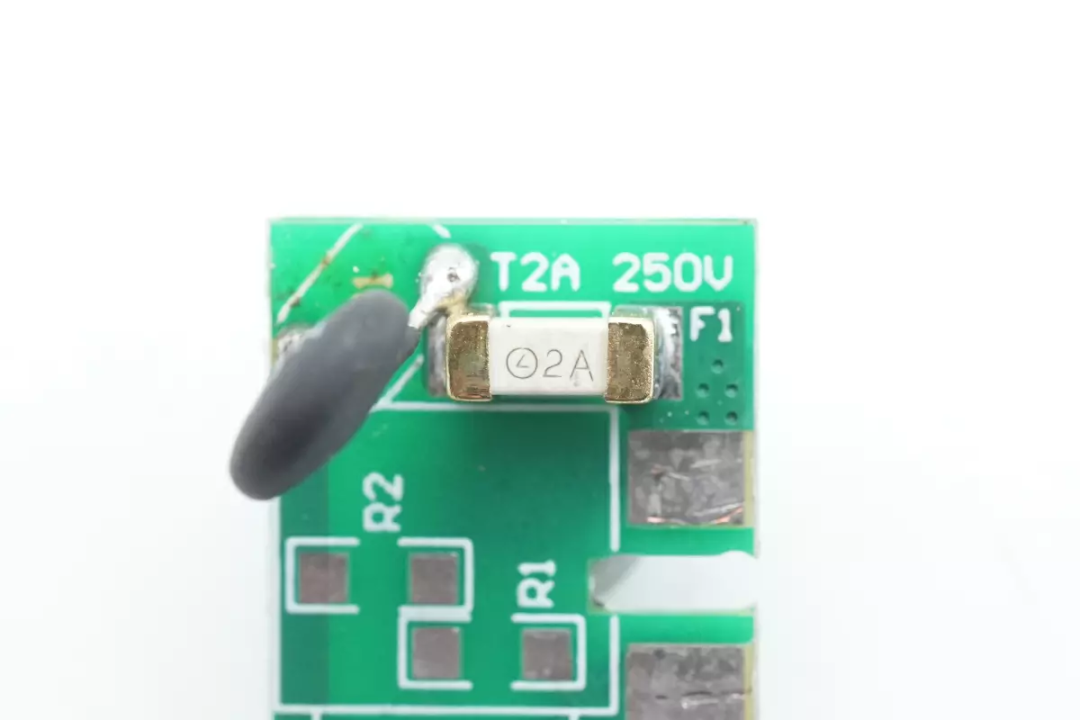

输入端延时保险丝规格为2A 250V，贴片焊接。

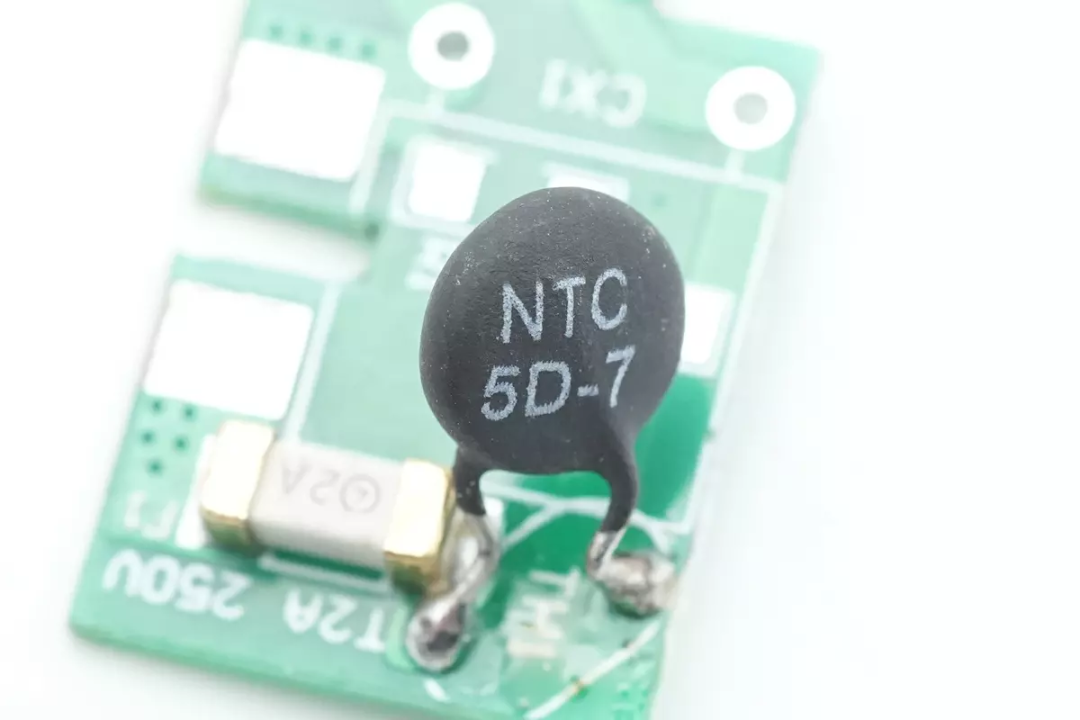

5D-7 NTC热敏电阻用于抑制充电器插电时的浪涌电流。

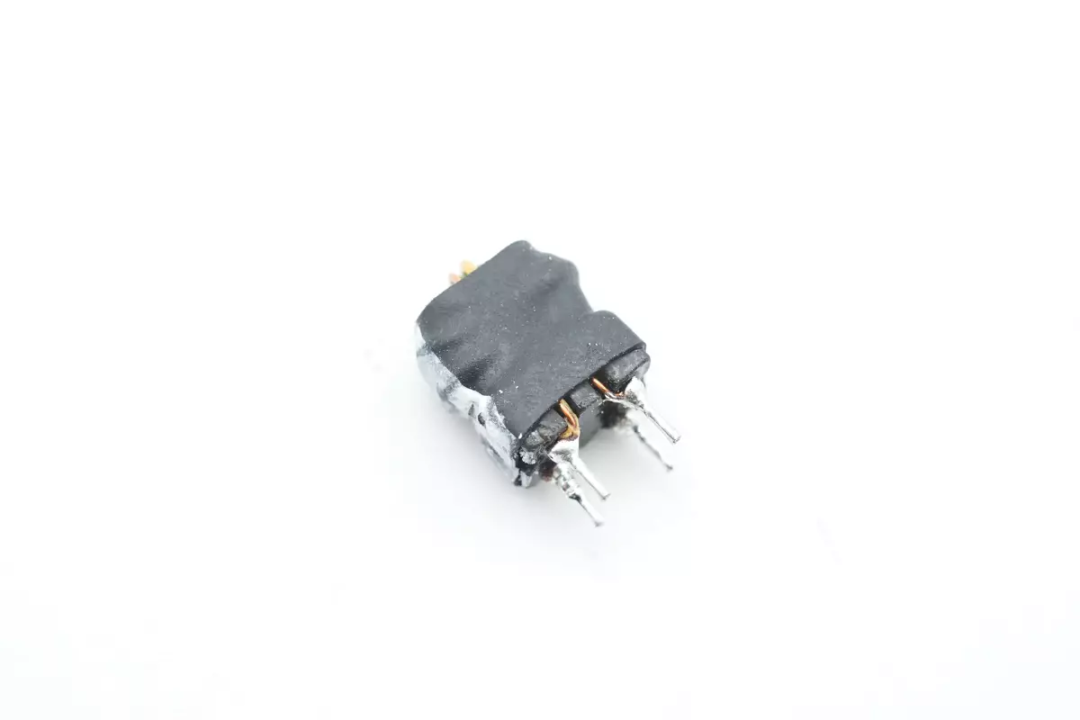

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，底部焊接绝缘支架。

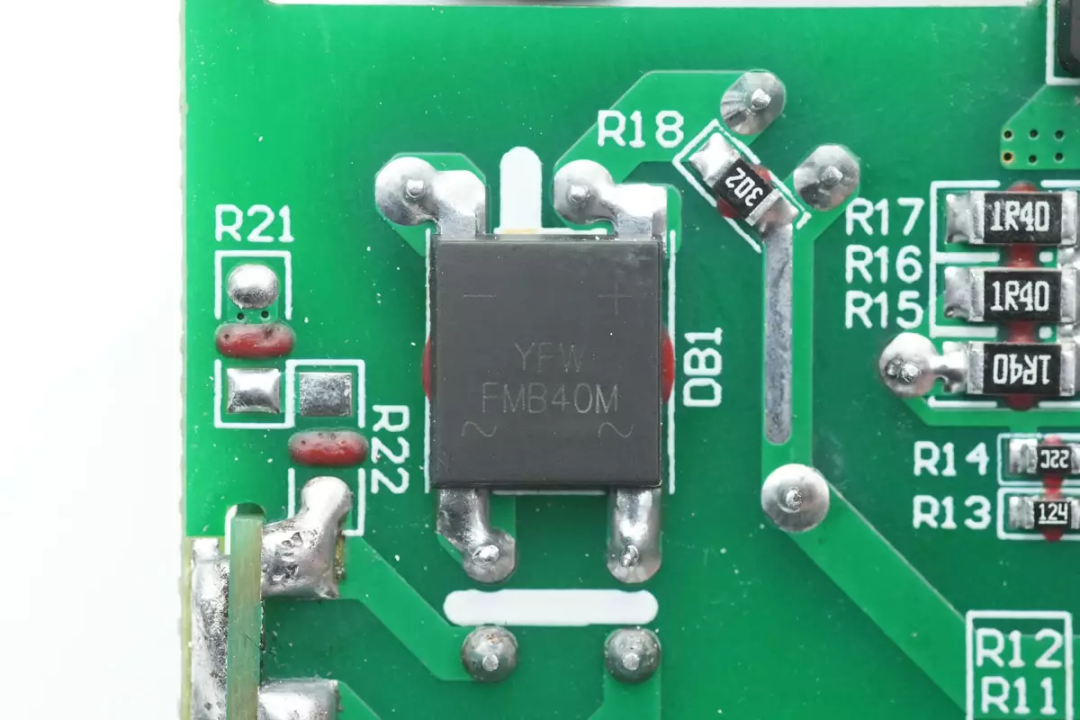

整流桥来自佑风微，型号FMB40M，是一颗快恢复整流桥，规格为4A 1000V。

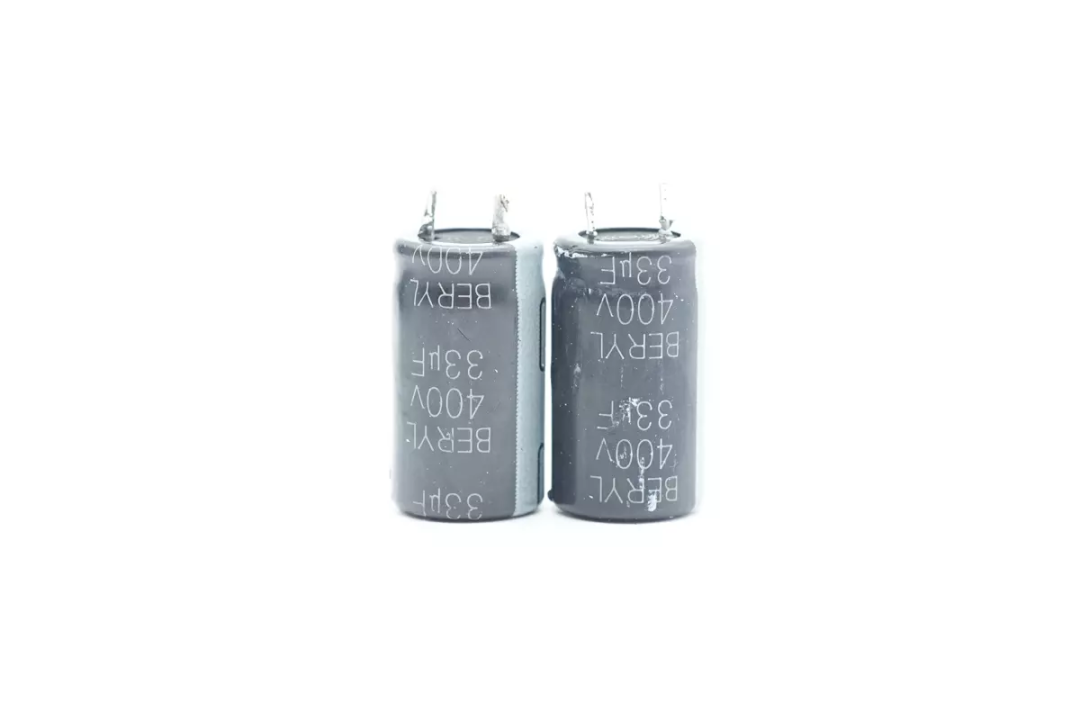

两颗高压滤波电容来自绿宝石，规格均为400V33μF。

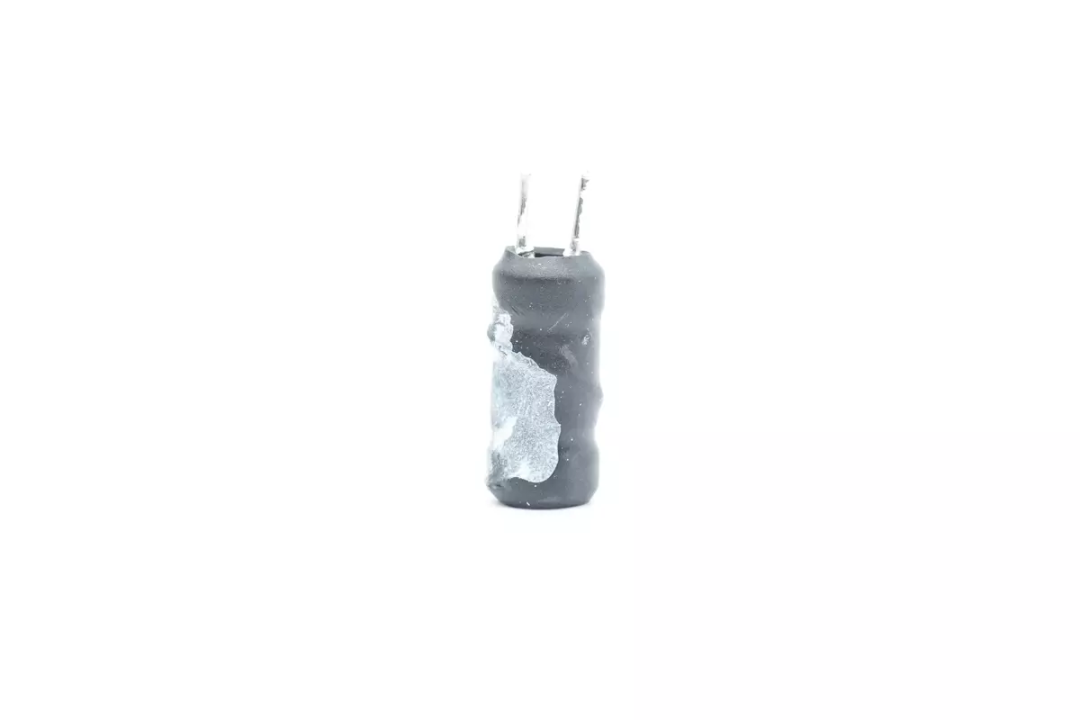

差模电感采用工字磁芯绕制，外套热缩管绝缘。

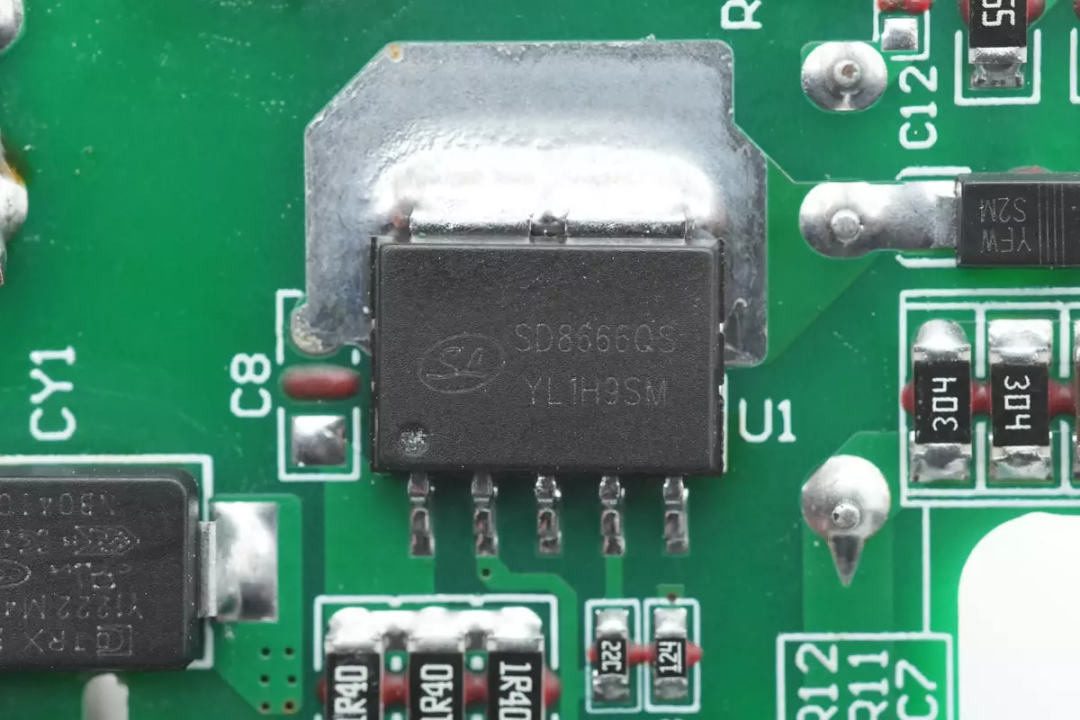

开关电源主控芯片采用士兰微SD8666QS。这是一款用于开关电源的内置高压功率MOSFET、外置采样电阻的准谐振电流模式PWM+PFM控制器。其支持多重模式控制，可有效减小开关损耗、提高转换效率和降低待机功耗；支持抖频功能改善EMI特性，并支持全面完善的保护功能。

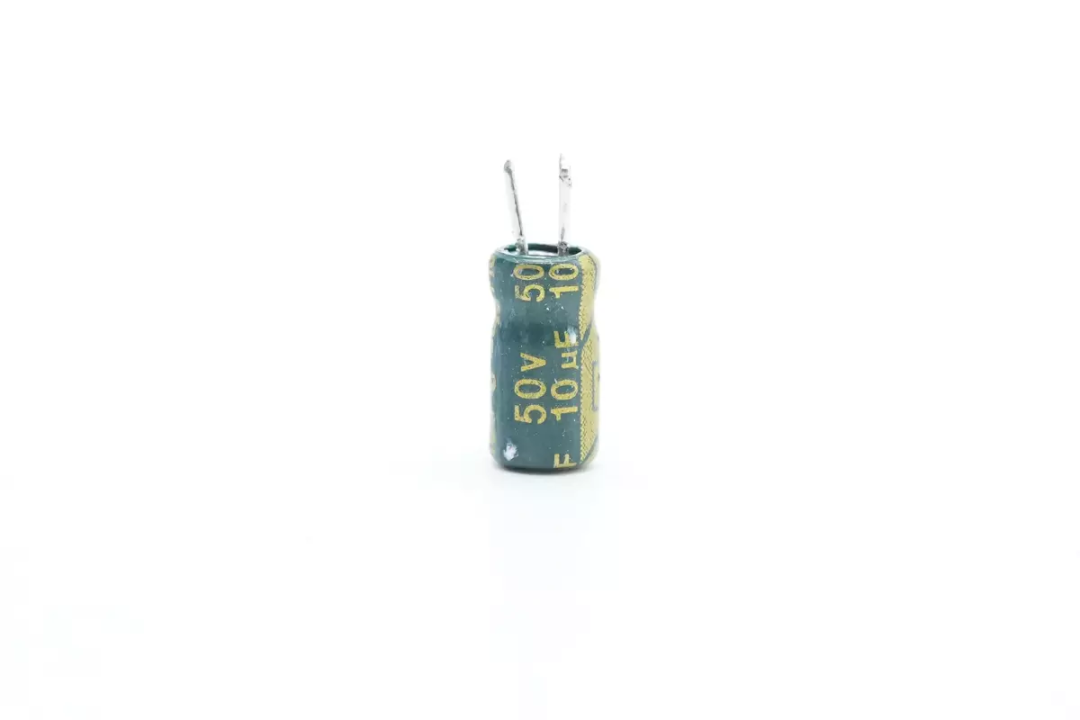

一颗50V 10μF电解电容用于主控芯片供电，来自创宜兴。

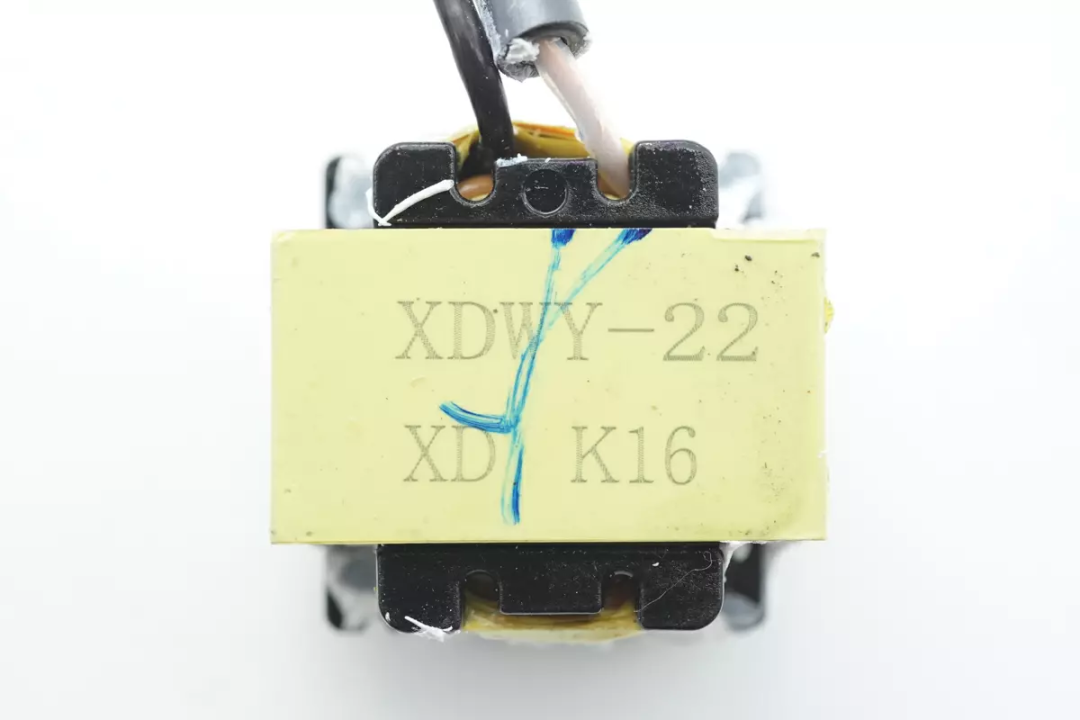

开关变压器特写，输出线套有磁环。

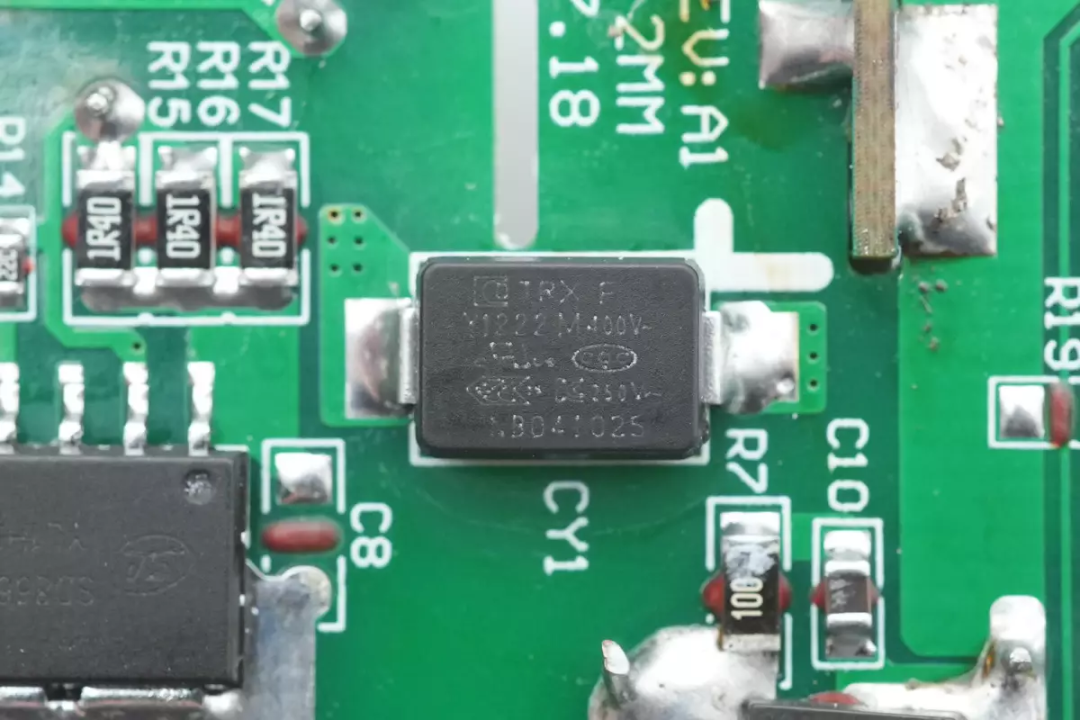

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

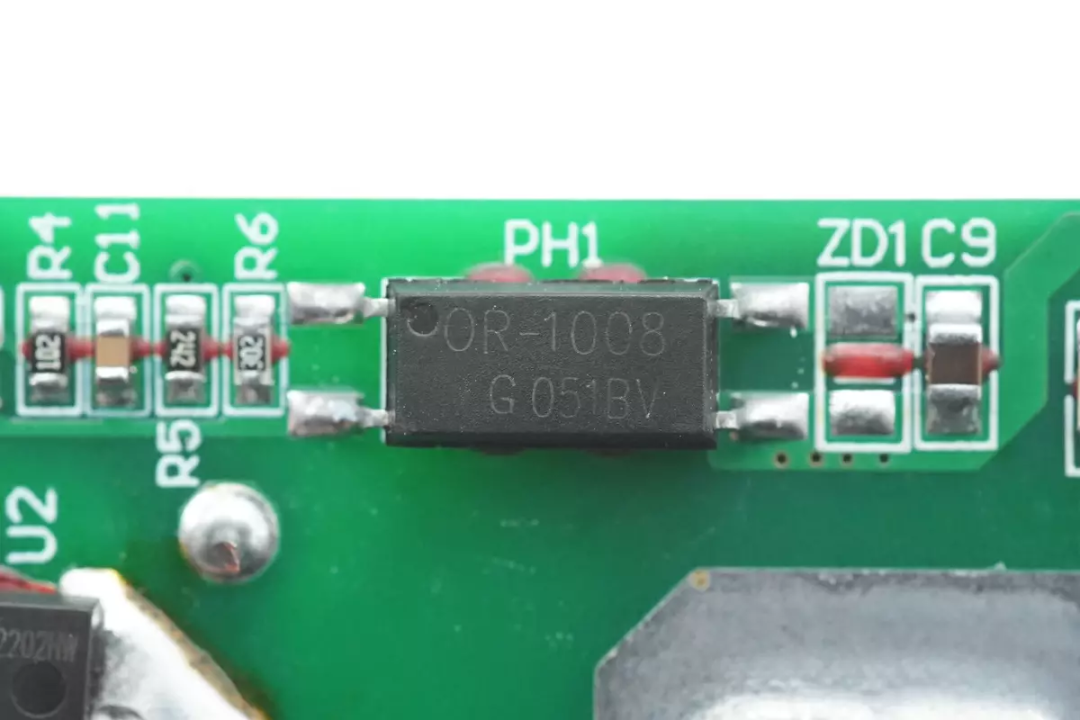

OR1008光耦用于输出电压反馈。

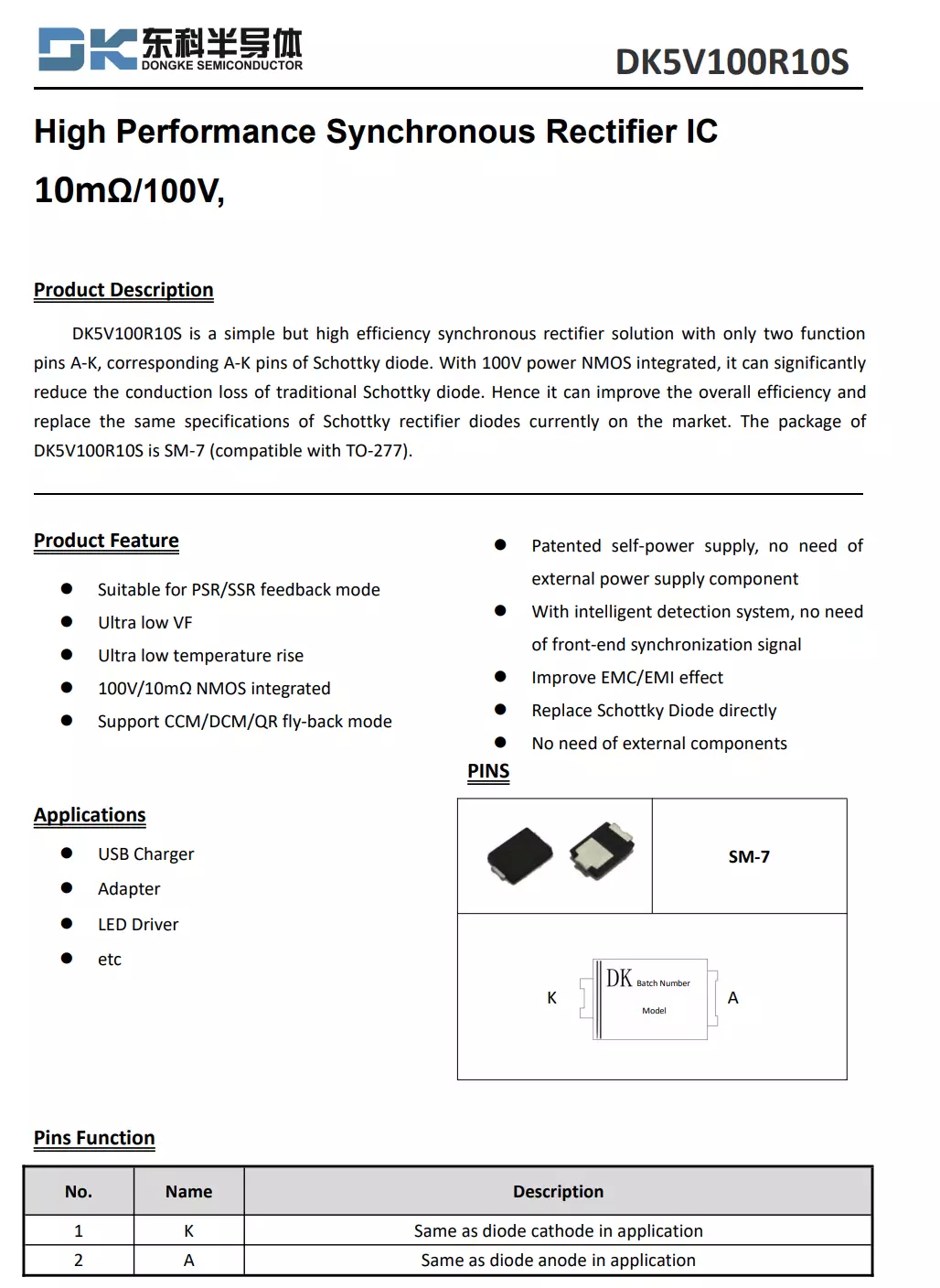

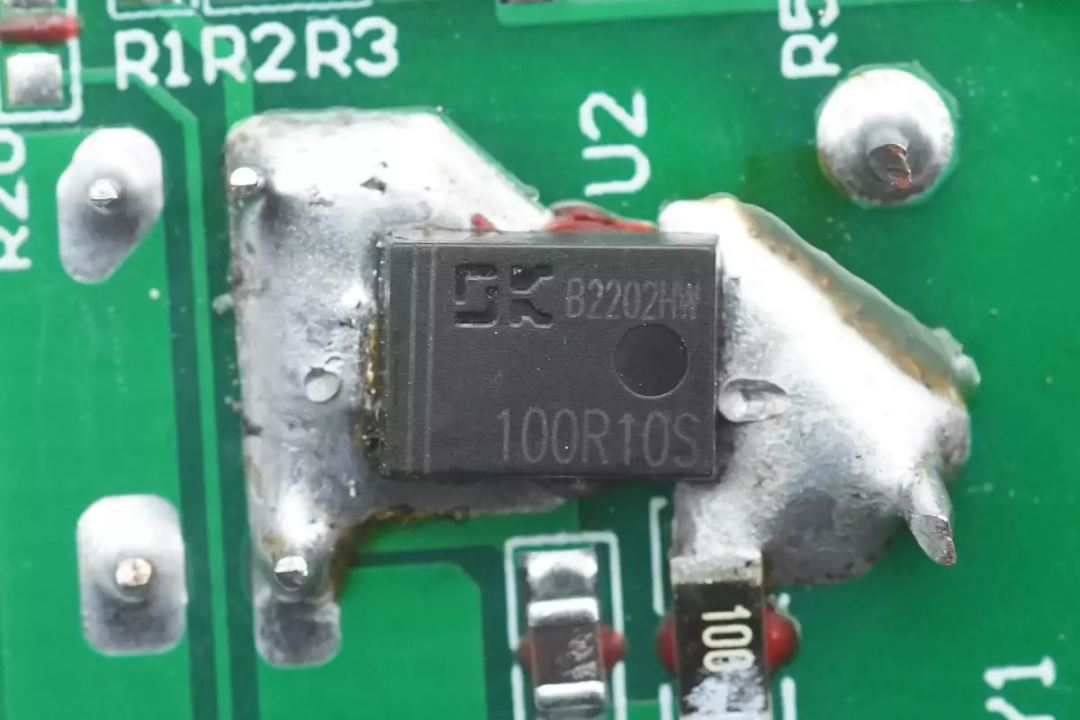

同步整流芯片来自东科，丝印100R10S，实际型号为DK5V100R10S，是一款无外围的同步整流芯片，内置100V耐压，10mΩ导阻的同步整流管，具备自供电技术，可直接替代肖特基二极管，具有极低的正向压降和极低的温升，提高电源的转换效率。
东科DK5V100R10S支持CCM/DCM/QR工作模式，内置智能检测，无需同步信号，并且无需外部元件，适用于USB PD快充，电源适配器及LED驱动等，采用SM-7封装。

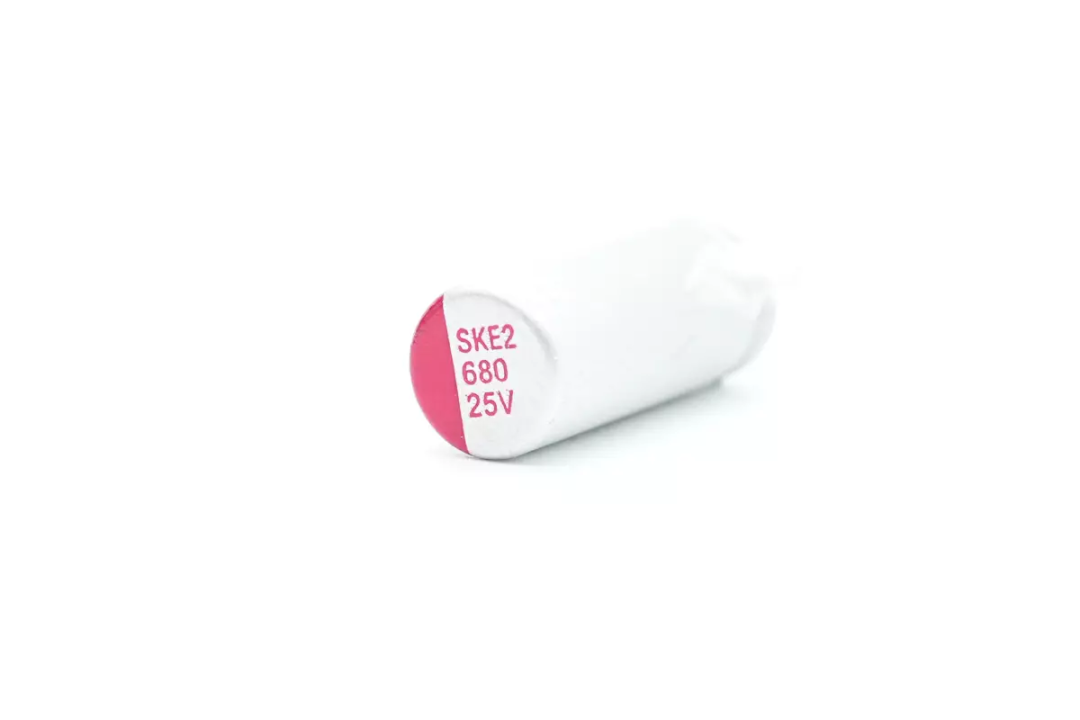

输出滤波电容采用一颗固态电容和一颗电解电容并联滤波，其中一颗固态电容规格为680μF 25V。

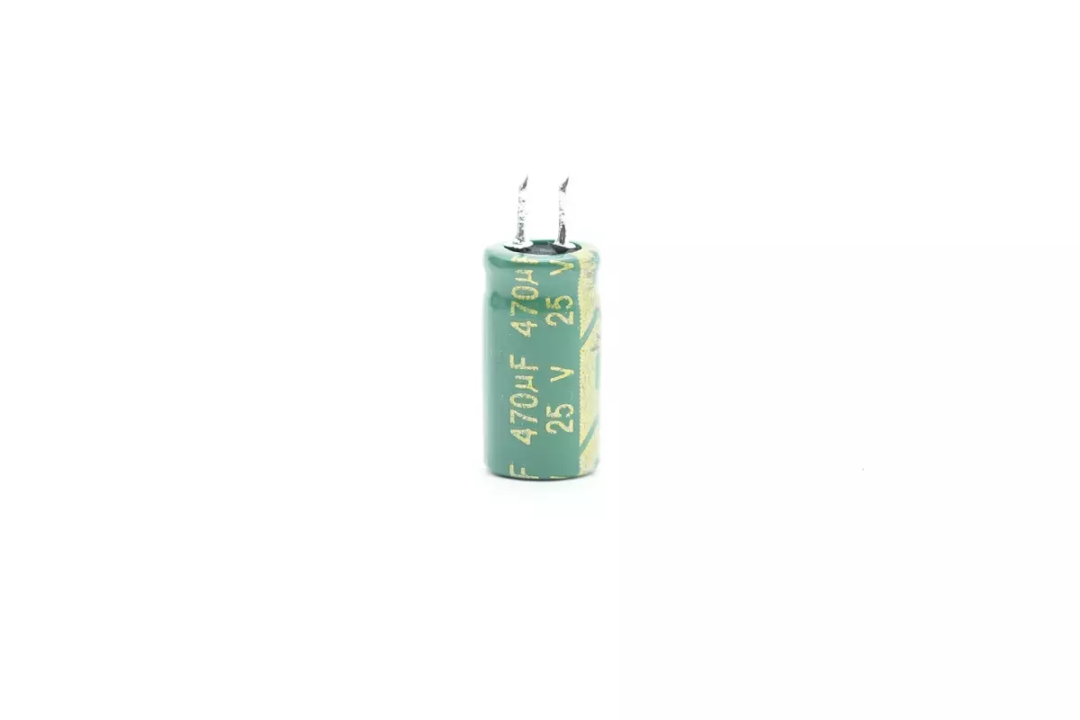

另一颗滤波电解电容来自创宜兴，规格为470μF 25V。

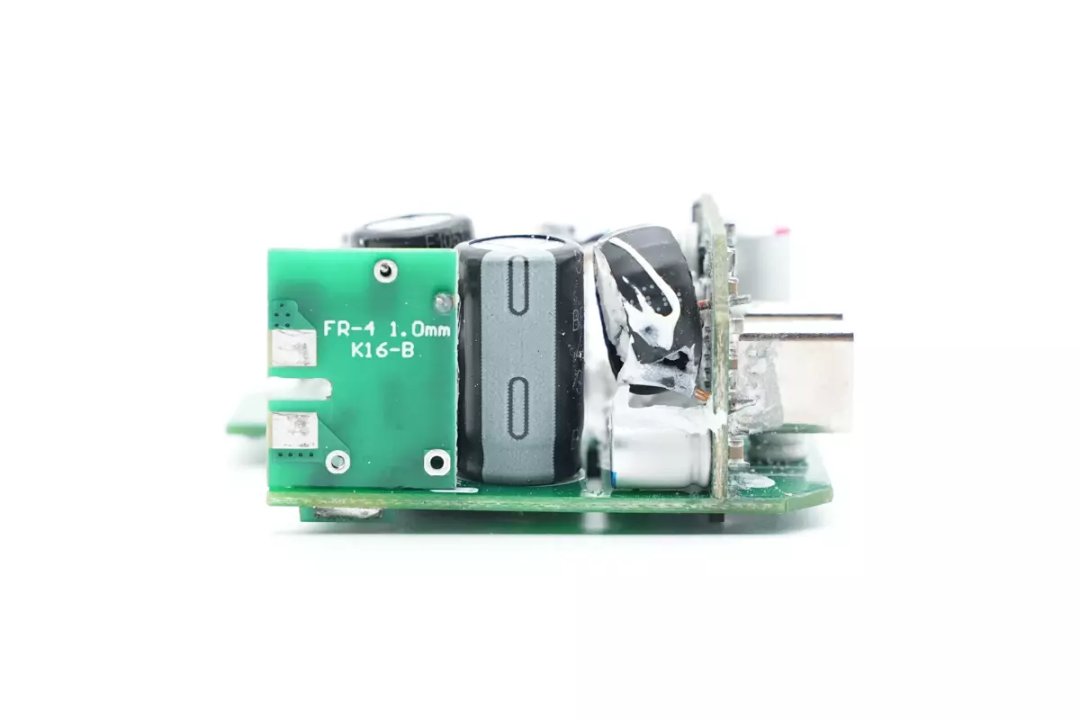

输出端焊接降压小板，用于USB-C接口降压输出。

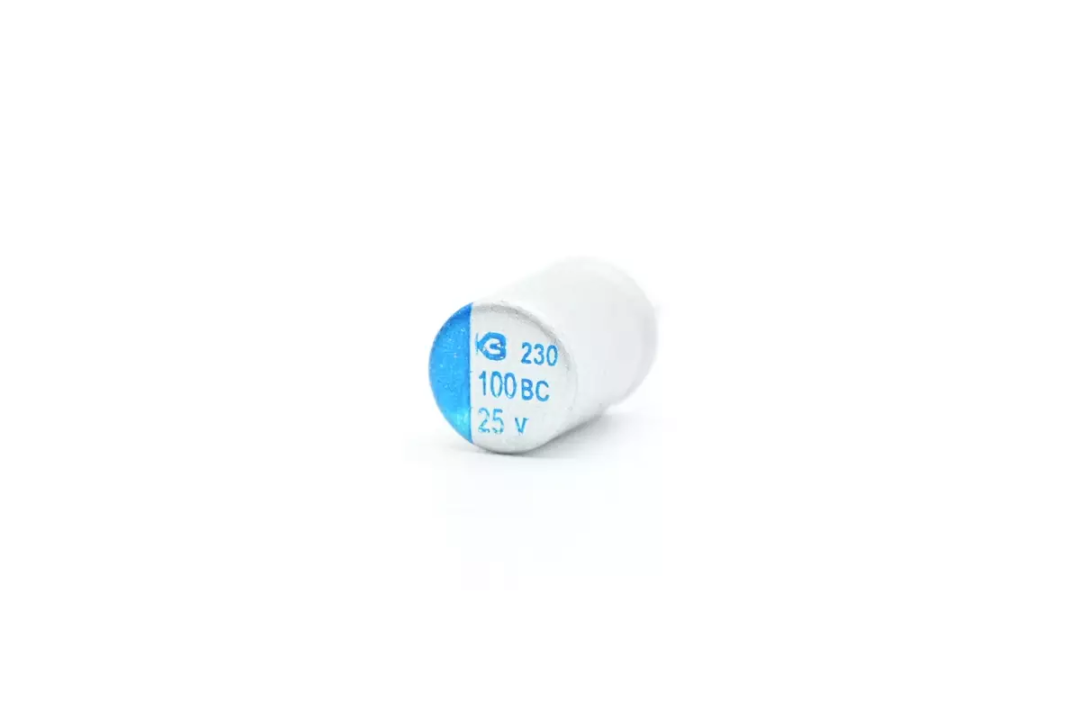

在小板前面还焊接一颗电容用于滤波，为绿宝石BC系列固态电容，规格为100μF 25V。

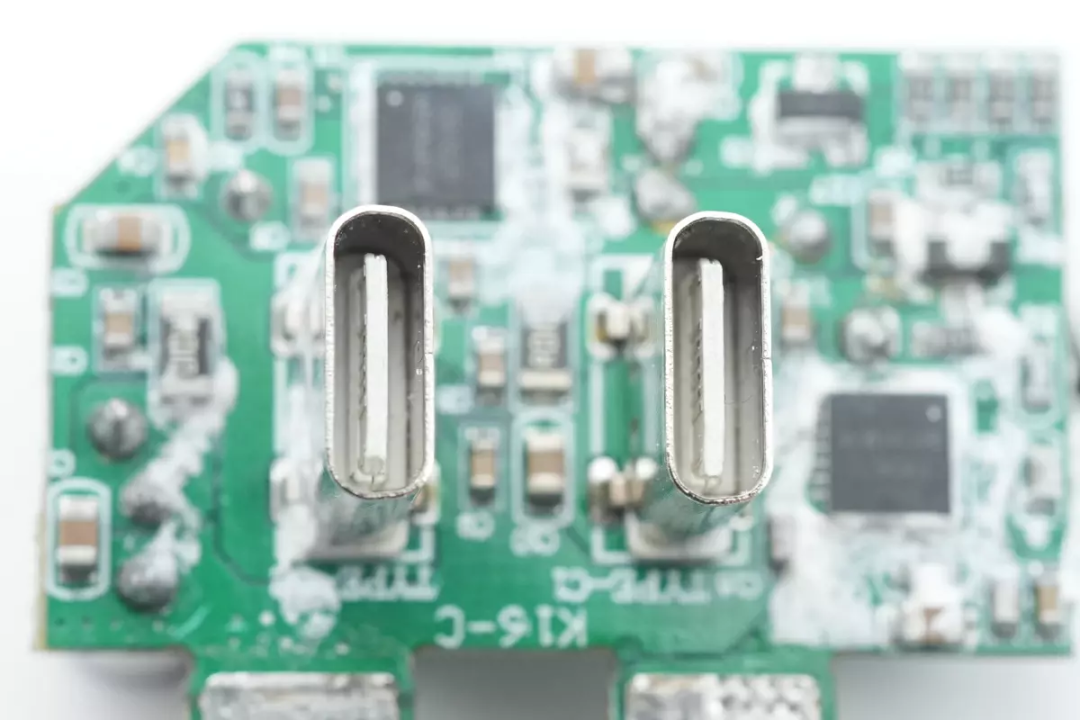

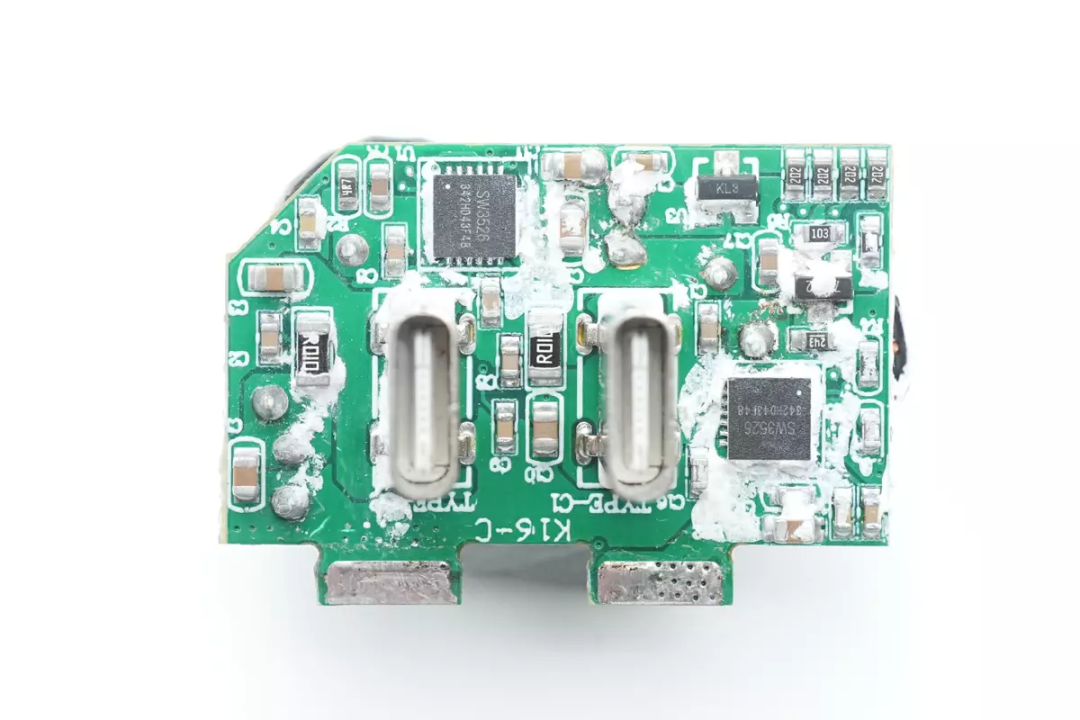

焊接取下降压小板，小板正面焊接两颗降压芯片和USB-C母座。
小板背面焊接两颗降压电感和两颗滤波电容。

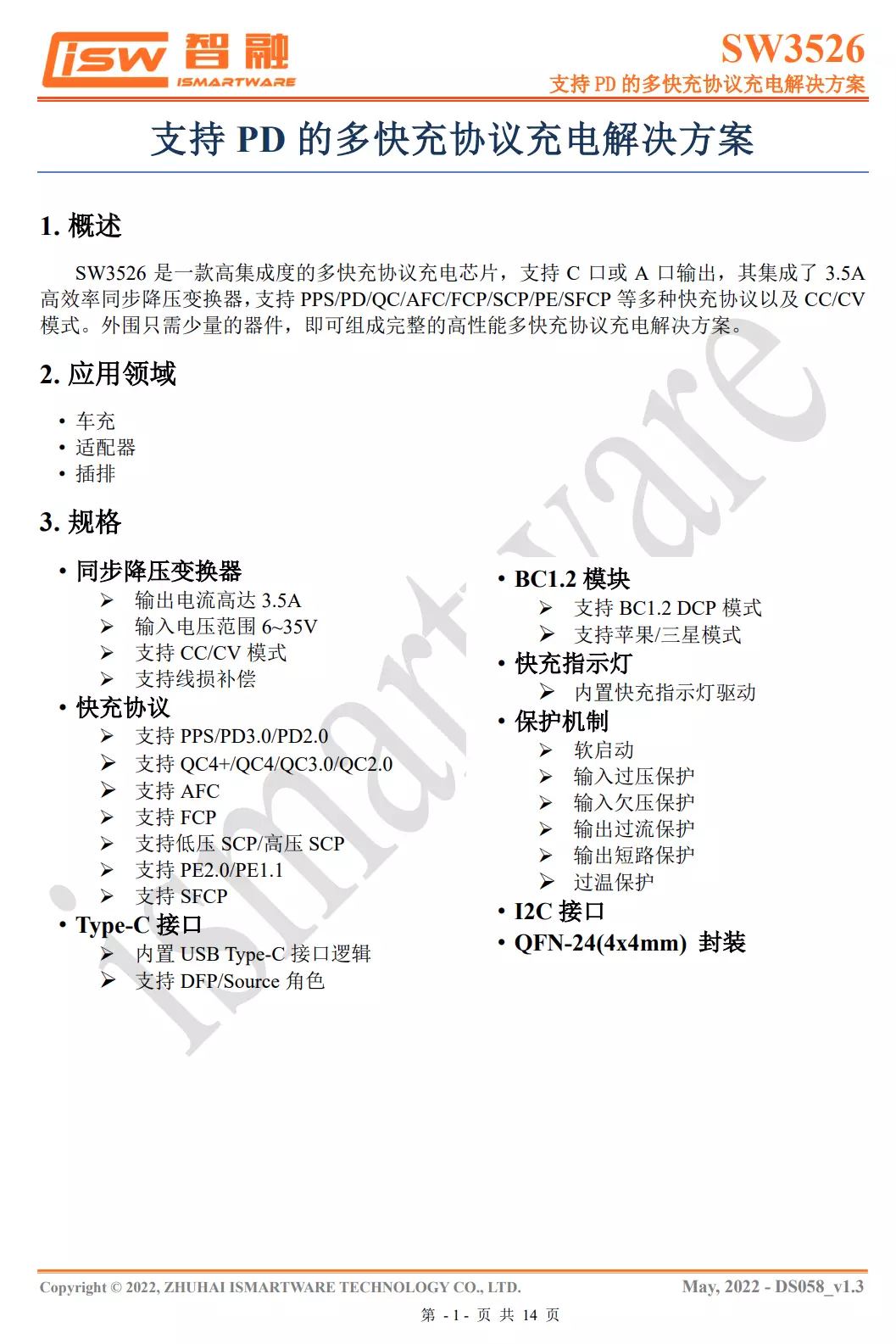

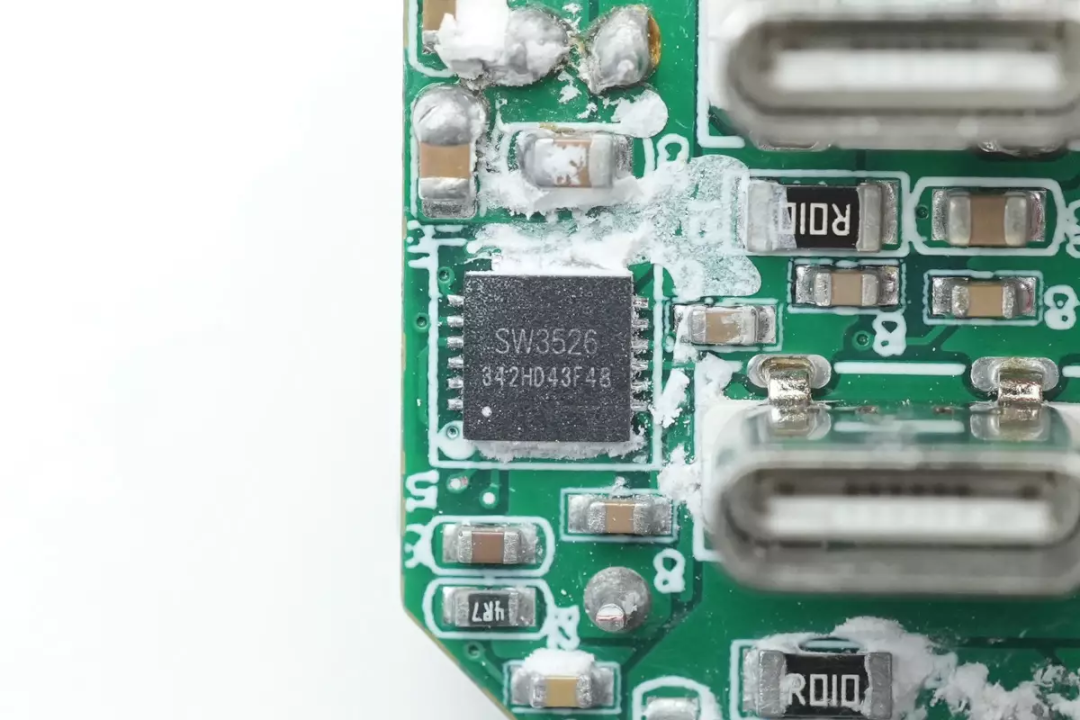

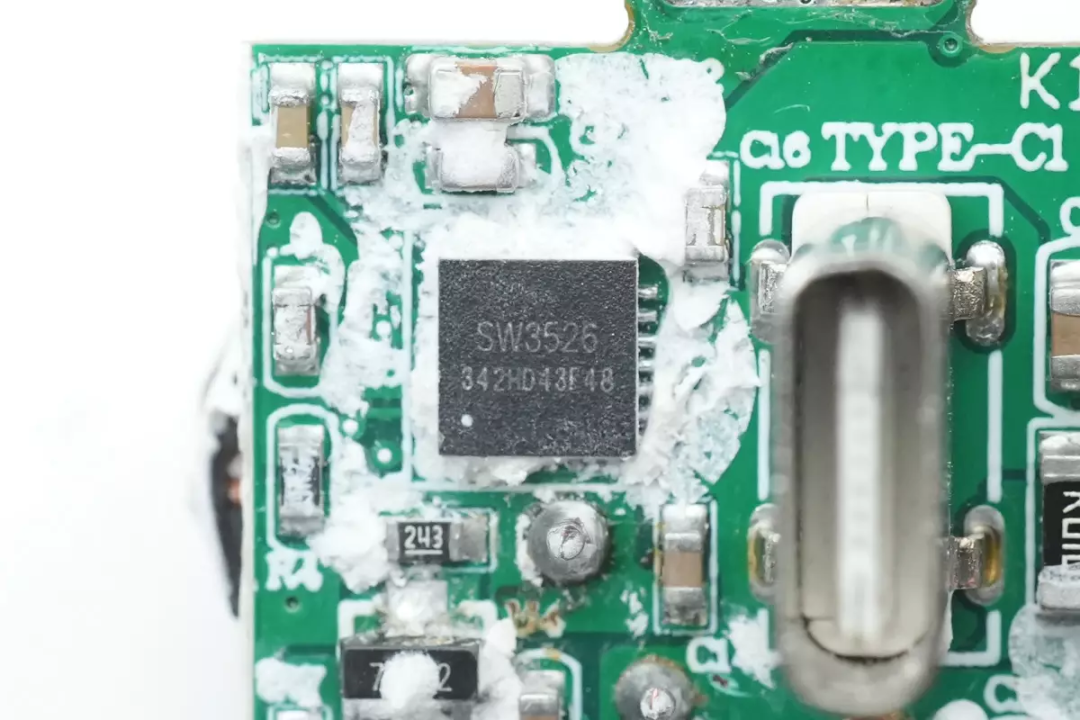

智融 SW3526是一颗内置协议功能的同步降压转换器。芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
这款充电器内部使用两颗SW3526用于USB-C接口输出，得益于芯片的高集成度，将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，极大的简化了多口快充的电路设计。
智融 SW3526 详细规格资料。
充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
另外一个接口也采用智融SW3526，两颗芯片分别对应两个USB-C口输出。

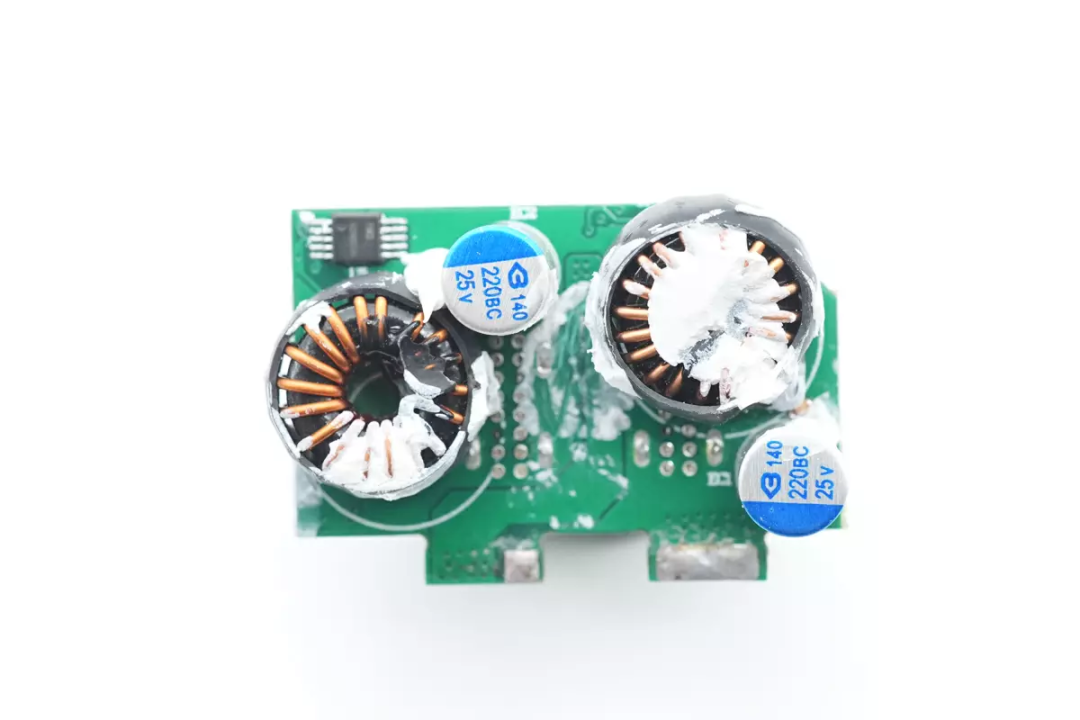

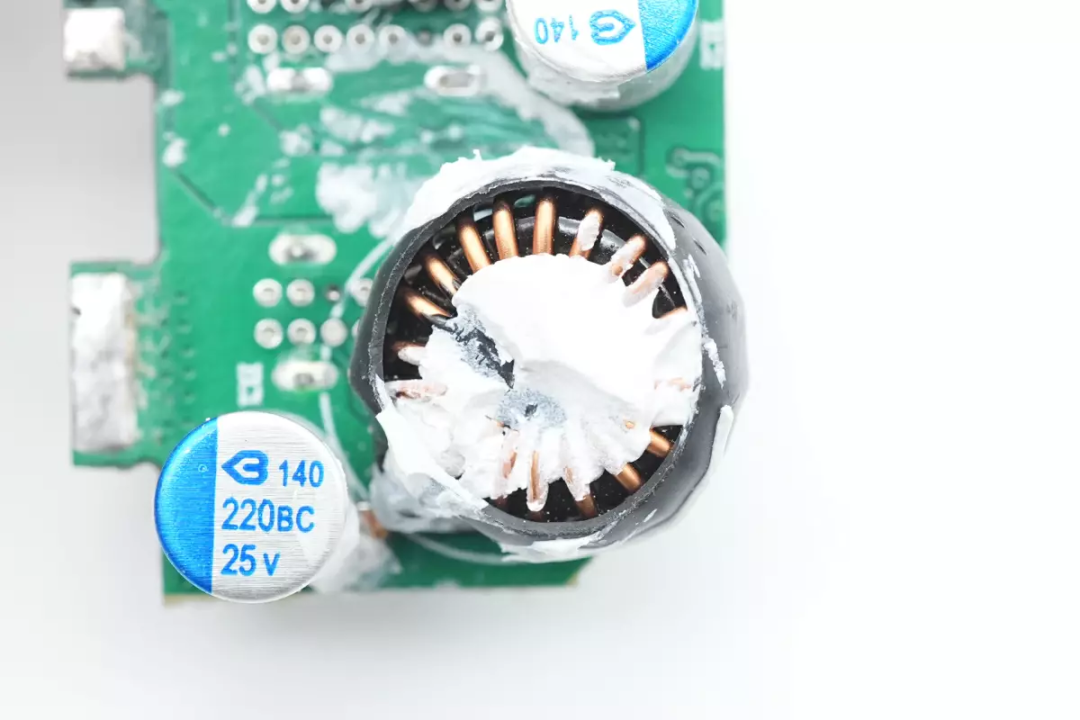

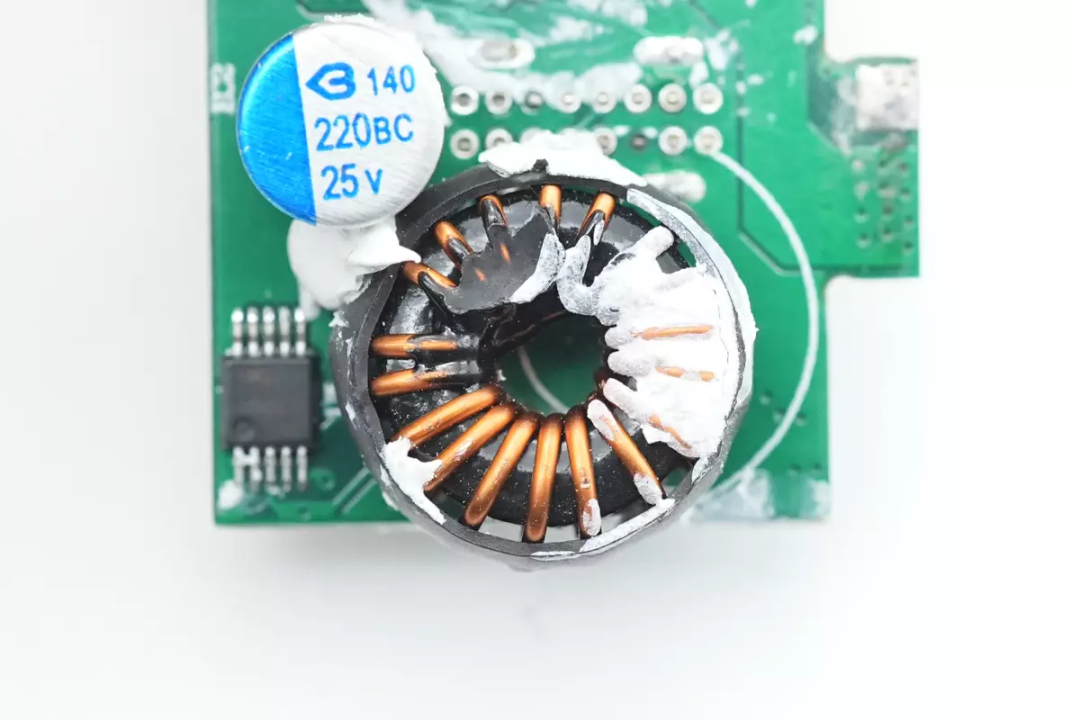

降压电感采用磁环绕制，外套热缩管绝缘，并打胶固定。
另一颗降压电感特写。

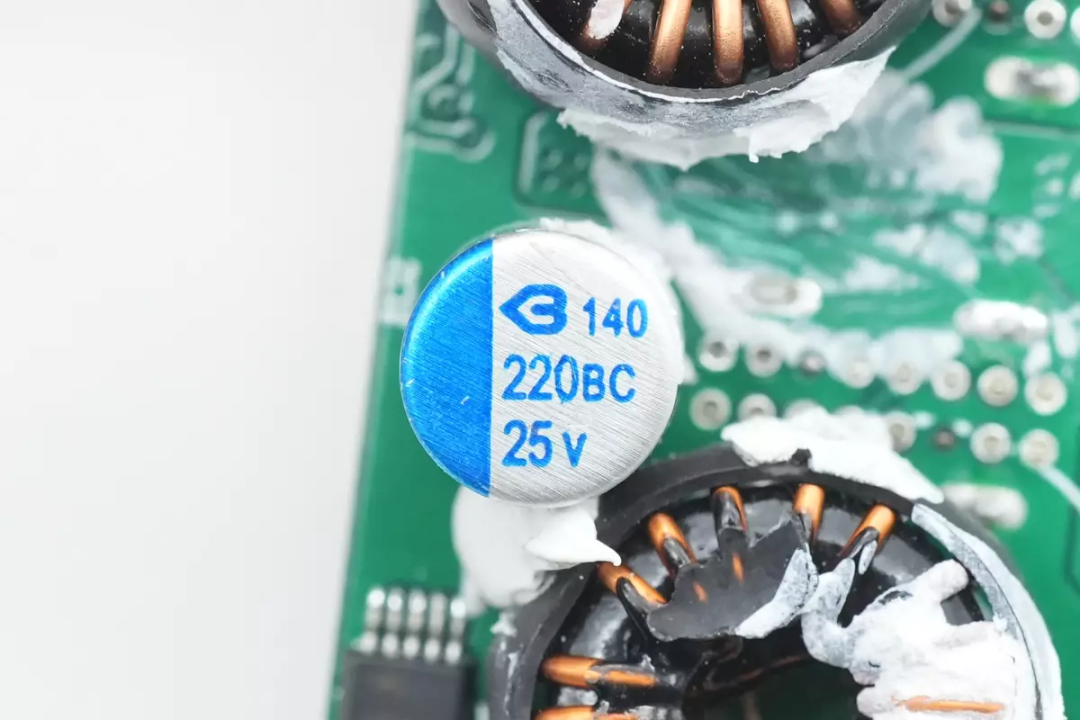

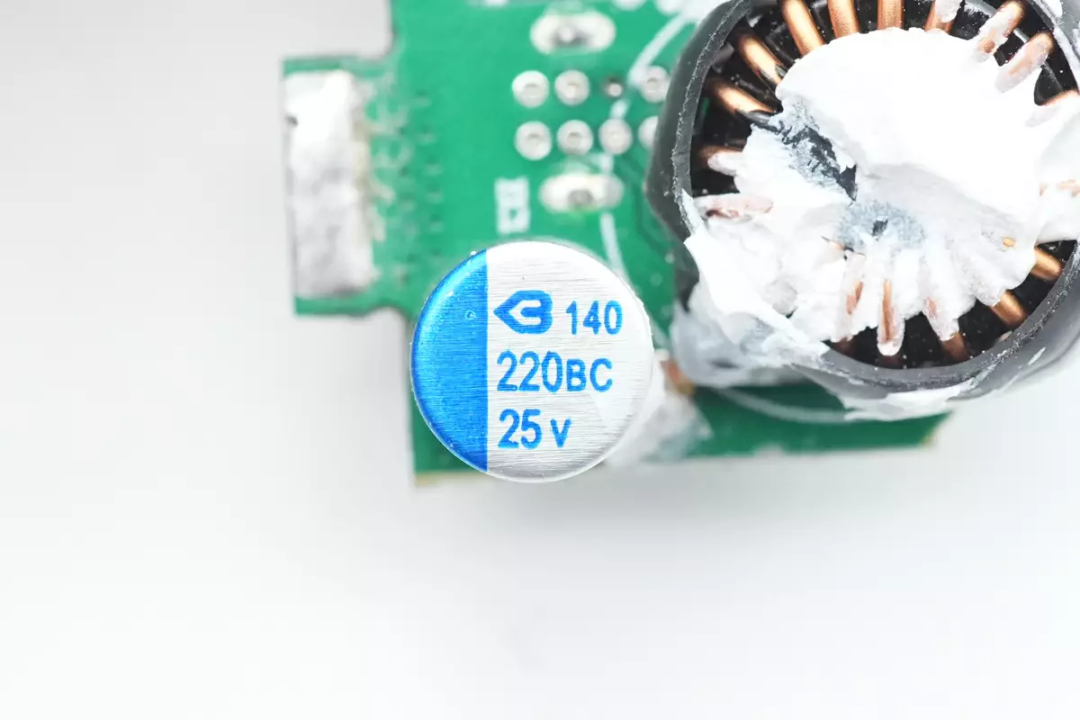

输出滤波电容来自绿宝石，BC系列固态电容，规格为220μF 25V。
另一路滤波电容规格相同。

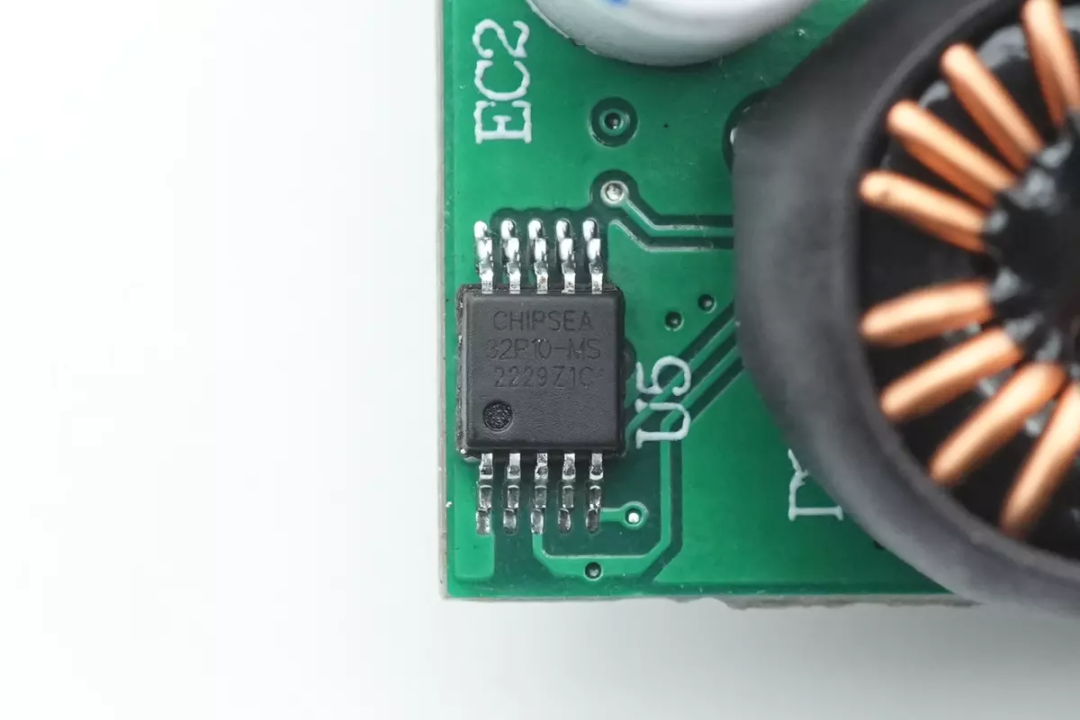

用于输出功率自动控制的MCU来自芯海，型号CSU32P10，是一颗内置12位ADC的8位MCU，内部集成振荡器，支持2.4~5.5V工作电压，采用MSOP10封装。

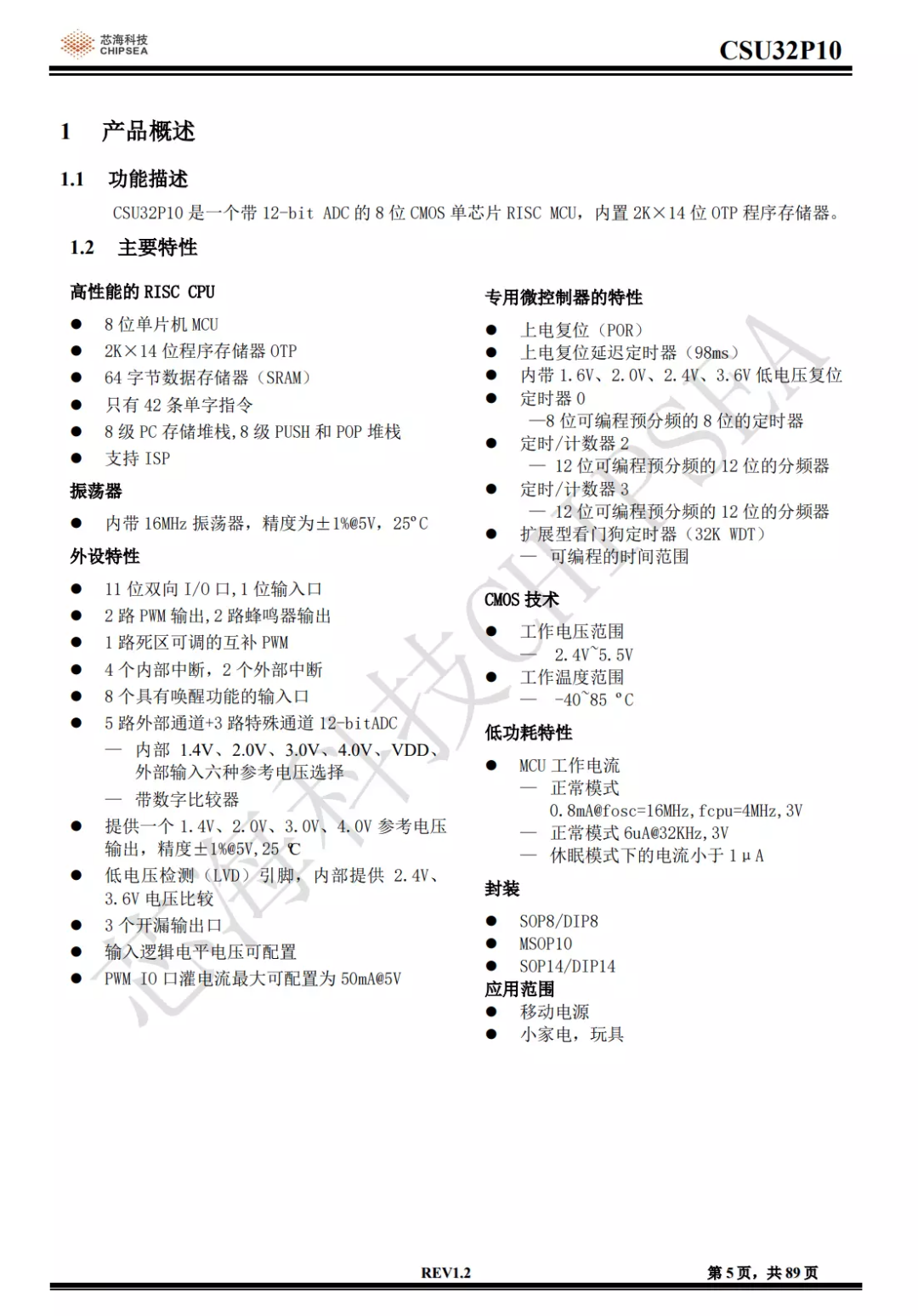

芯海科技 CSU32P10 资料信息。
充电头网拆解了解到，芯海 CSU32P10 此前还被倍思67W 2C1A+HDMI多功能氮化镓桌面充、摩米士40W双USB-C快充充电器、闪极100W 3C1A氮化镓充电器等产品采用。
两个USB-C母座采用过孔焊接固定，白色胶芯。

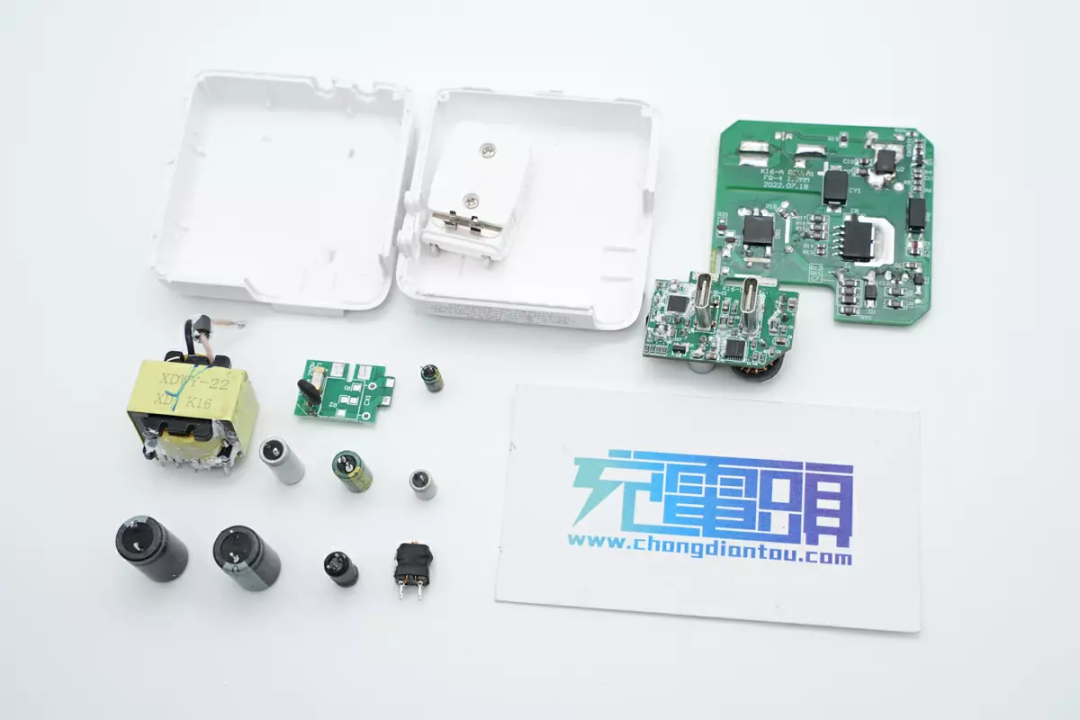

全部拆解一览，来张全家福。
充电头网拆解总结
倍仕达这款35W充电器采用了与苹果充电器类似的外观设计，白色壳体并具备折叠插脚，十分便携。充电器具备双USB-C接口，单口输出支持35W功率，满足苹果笔记本电脑充电需求，同时还支持33W PPS快充，对安卓手机快充兼容性也很好。
充电头网通过拆解了解到，这款充电器内部采用士兰微初级电源芯片搭配东科同步整流芯片，组成固定电压输出的开关电源。输出采用两路独立的降压电路进行降压输出，双口同时输出时也支持快充。采用两颗智融SW3526用于USB-C口降压输出。充电器内部元器件打胶加固，并采用导热垫增强散热，用料和做工都很扎实。
