【技术新知】室内Mini/Micro LED显示屏 直流集中供电解决方案

随着LED往小型化发展，已可采用Mini及Micro LED使用于室内显示屏，来达到小间距高分辨率的应用要求，以符合室内近距离观赏。有越来越多的大尺寸(>100吋)室内LED显示屏应用，包含电影院、会展中心及电影拍摄虚拟场景等，都非常适合采用小间距室内LED显示屏来使用。明纬针对小间距室内LED显示屏的应用，提供低压(24V/48V)直流集中供电总线方案，以协助客户室内显示屏问题。

明纬前端低压直流供电系统，提供多款单相及三相AC用电的系统电源组合方案，如UHP/ DPU/ RST/ SHP等系列，可符合SELV安全电压总线，再搭配Class III类 DC-DC NID100-4.2V电源，提供给LED控制模块，以达到无噪音、低辐射热、安全用电及小型化等应用要求。

尤其在前端电源部分，明纬可提供多款单相及三相AC用电的系统电源组合方案，以满足客户不同应用需求。在DC-DC电源模块部分，明纬可提供11A及15A两种输出电流规格给客户搭配不同小间距的LED灯板使用，可满足一般室内显示屏亮度值在600~1200 cd/m2的应用要求，预计每一个箱体只需要2个DC-DC NID100电源做搭配使用即可，相关详细的系统电源方案及应用案例介绍，请参考下方表格及链接。

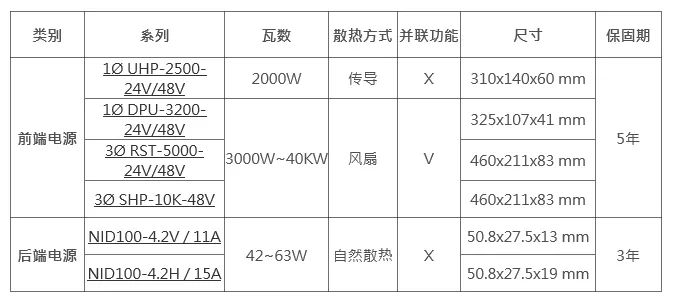

表1. 直流(DC)集中供电方案

24V/48V 直流集中供电方案特色:

• 降低系统(风扇)噪音问题

• 热电分离降低系统辐射热问题

• 降低触电风险(SELV)

• 低高度小型化设计

• 集中供电可冗余并联扩充

实际应用案例介绍:

此低压安全48V集中供电电源方案，明纬也结合PBM客户佛山市青松科技股份有限公司，实际搭配室内小间距(P1.5)显示屏，每个箱体搭配2个NID100-4.2/10A DC-DC电源驱动控制板，可提供8K高画质分辨率拨放，于明纬苏州智能园区会展中心使用，做为员工教育训练及经销伙伴大型会议使用。

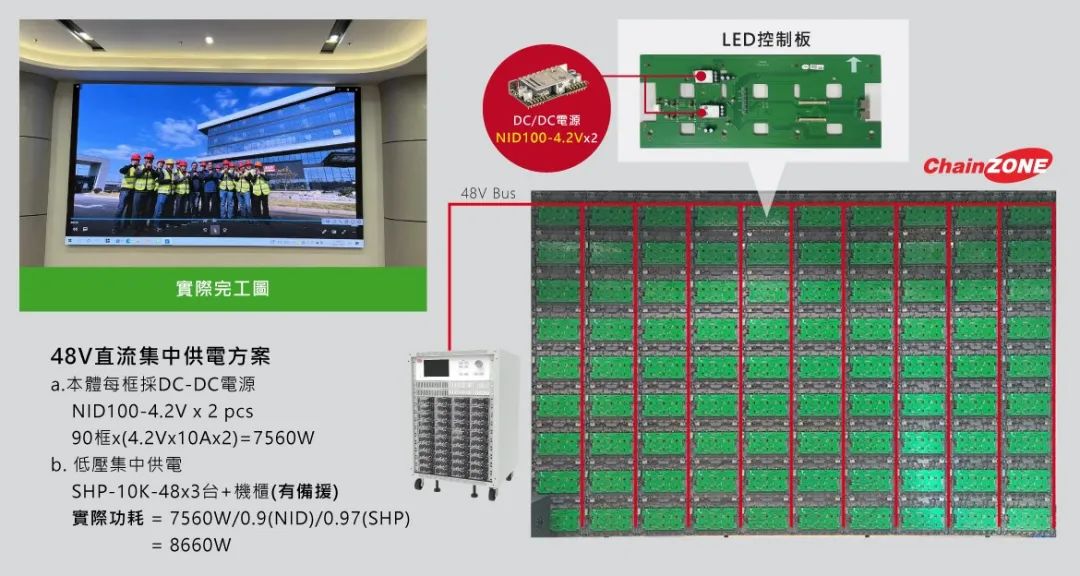

图1. 48V直流集中供电方案—室内LED显示屏实际案例

相关产品与应用需求可直接联系明纬业务或技术人员，也请持续关注明纬线上展览馆相关产品与解决方案介绍。
