中文应用笔记《采用 tinyAVR® 2 系列实现高性价比的低功耗 PIR 运动检测》

采用 tinyAVR® 2 系列
实现高性价比的
低功耗 PIR 运动检测

简介

本应用笔记介绍如何使用 tinyAVR® 2 系列单片机内置的 12 位差分 ADC 与 PGA，以及如何在使用无源红外（PIR）传感器收集测量结果的同时最大限度地降低电流消耗。

在本应用示例中，将对来自 PIR 传感器的信号进行放大、过采样、数字滤波和分析以确定是否发生了运动，同时使用ATtiny1627 Curiosity Nano（DM080104）板上的 LED0 来指示何时检测到运动。测量数据可以发送到串行终端，然后在数据可视化器应用程序或 Atmel Studio 的数据可视化器插件中显示。

主要内容

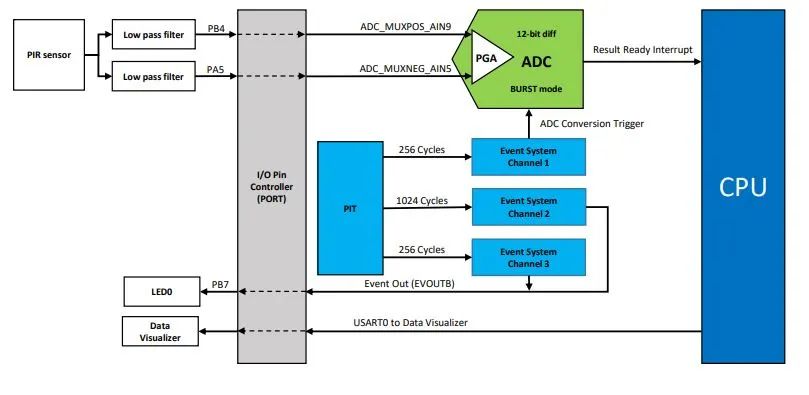

框图

PIR 传感器理论

演示工作原理

• MCU 和外设配置

• 流程图

• 时序图

• 代码实现

总结

本应用笔记所述示例展示了如何使用 ATtiny1627 和 tinyAVR 2 系列器件内置的 12 位差分 ADC 与可编程增益放大器来设计低功耗且经济高效的小尺寸 PIR 运动检测解决方案。
