前言
摩米士推出了一款大功率桌面充，采用氮化镓技术，具备100W输出功率。充电器具有4C2A共六个输出接口，同时顶部还带有无线充电线圈，能够为手机进行无线充电。其中USB-C1和USB-C2接口均支持100W功率输出，并且具备功率自动分配功能，多个设备一起充电也能同时快充。
作为桌面充电站来说，多个输出接口，100W输出功率和无线充电的加持，让这款桌面充变得相当实用，可以同时满足多台设备的充电需求。下面充电头网就带来这款摩米士七合一桌面充电站的拆解，一起看看内部的设计和用料。
此前充电头网已对这款产品进行了详细评测，此外还拆解过摩米士40W双USB-C快充充电器、摩米士30W PD快充充电器、摩米士迷你20W PD快充充电器、摩米士100W 2A2C氮化镓快充等产品，欢迎查阅。
摩米士100W七合一桌面充电站外观
包装盒为MOMAX 一贯简约蓝白设计风格，正面印有MOMAX品牌、产品名称、使用场景图示以及15W无线充电标识、GaN（氮化镓）技术图示卖点等。
背面印有产品使用场景图示，下部分印有多语产品规格参数铭文。

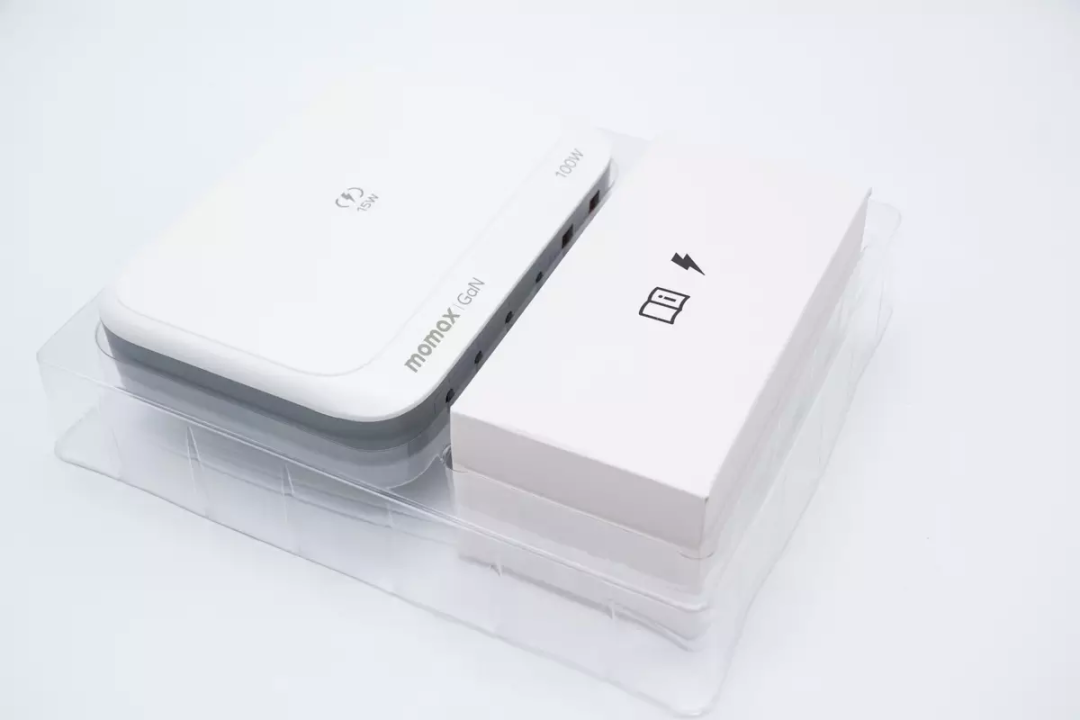

MOMAX 100W桌面充与配件盒皆固定在特制透明塑料壳中，双层防护。

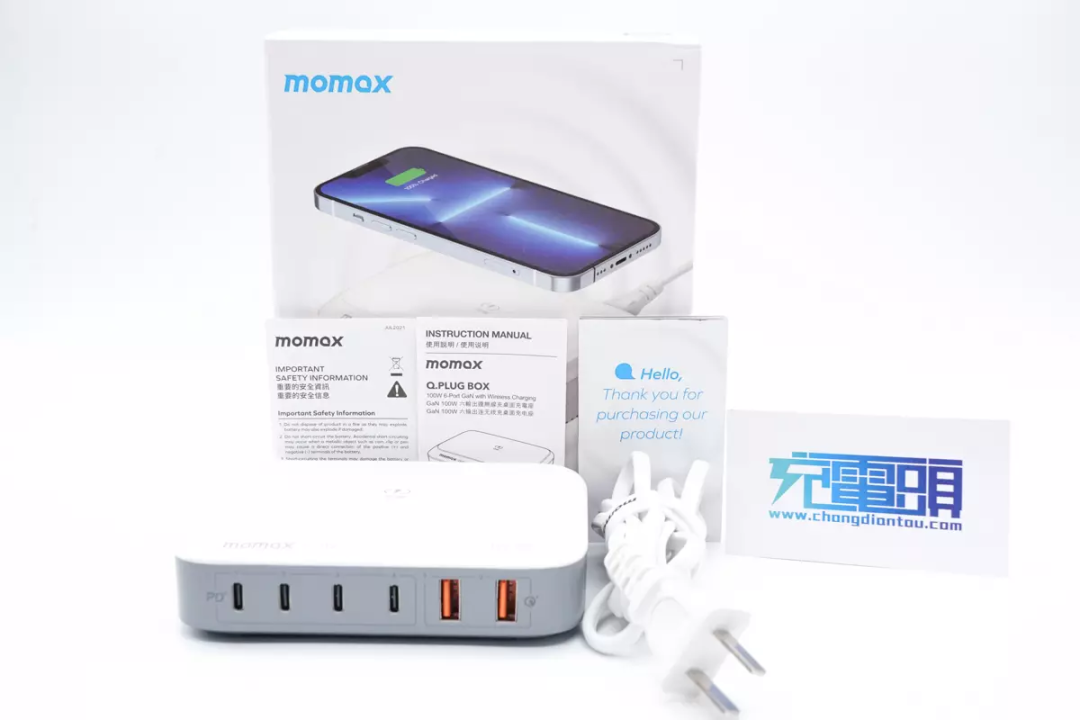

取出内部所有物品，拥有说明书、桌面充和附赠交流电输入线材，并且另附赠产品宣传手册。

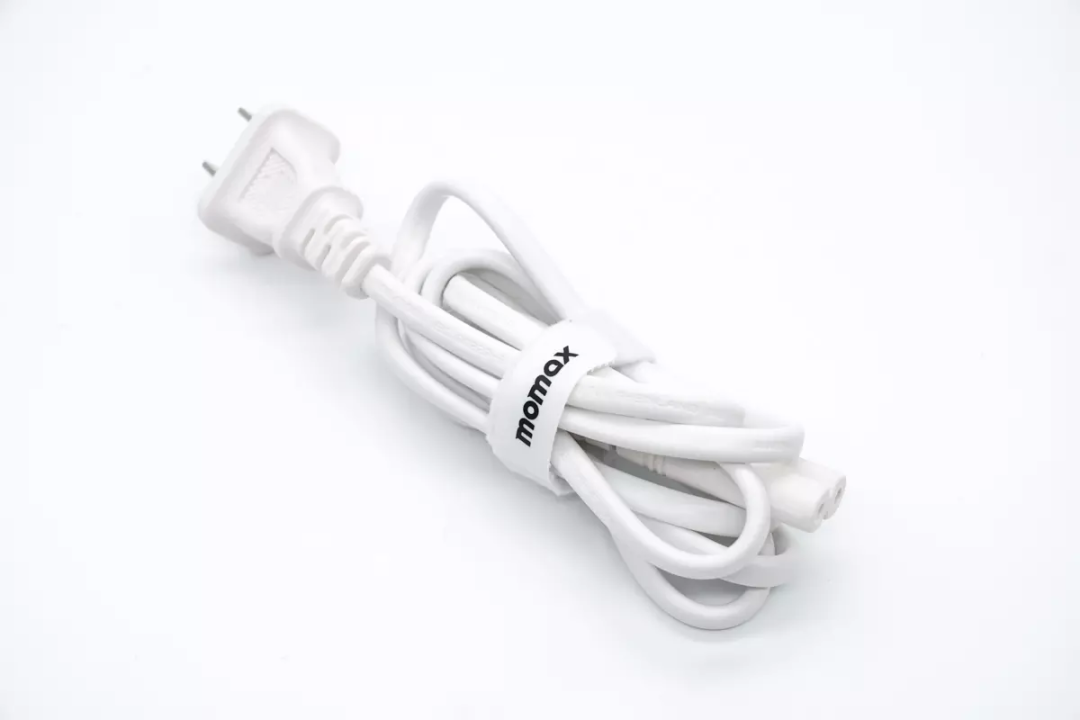

包装盒内的配件为交流电输入线材，使用印有MOMAX标识的魔术扎带固定收纳。

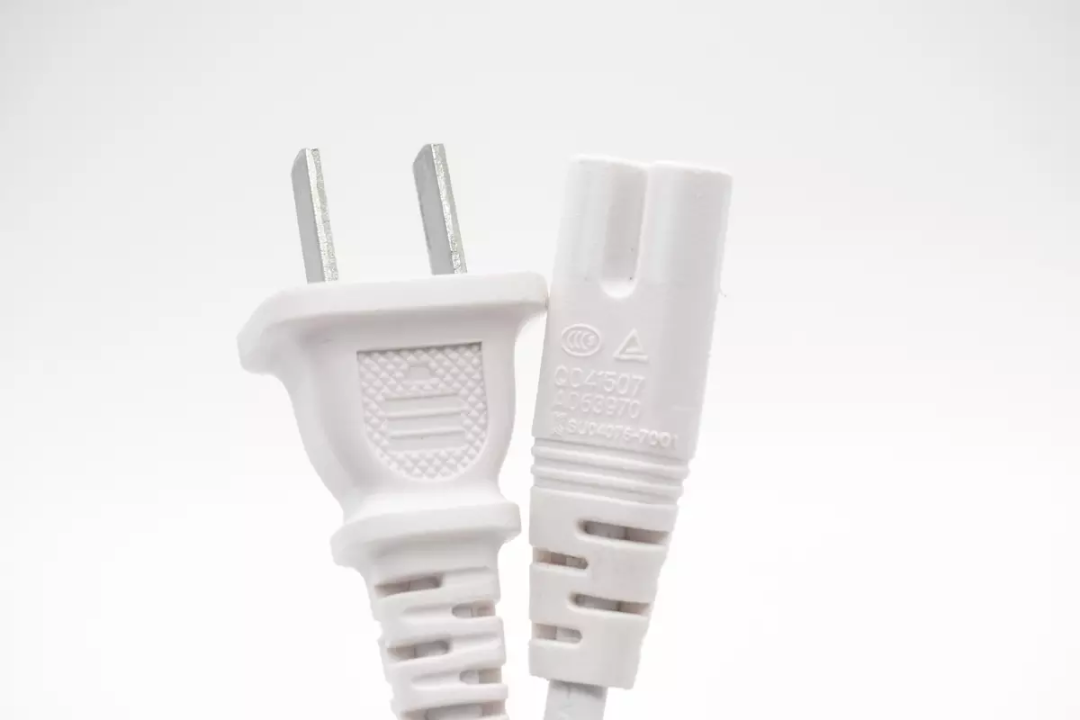

接入端为国标两脚插头设计，针脚处印有线缆最高可通过10A 250V~ 电流字样及CCC认证标识。

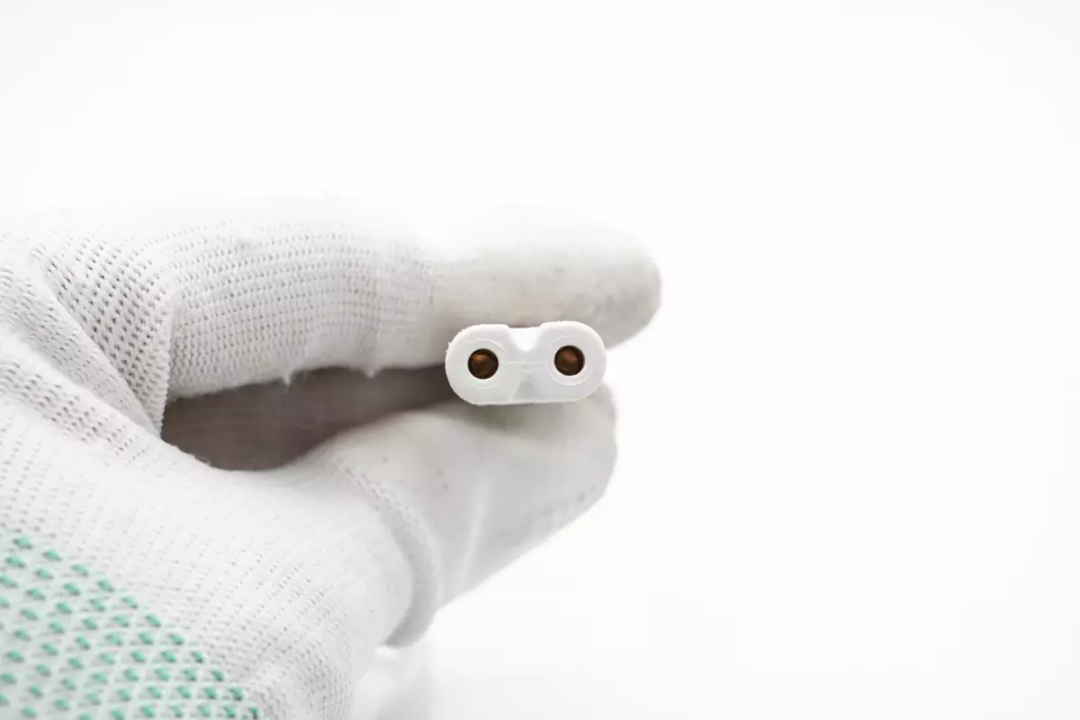

“8字形”公头内部可见采用全铜材质制作，耐磨耐氧化，导电性能更强。

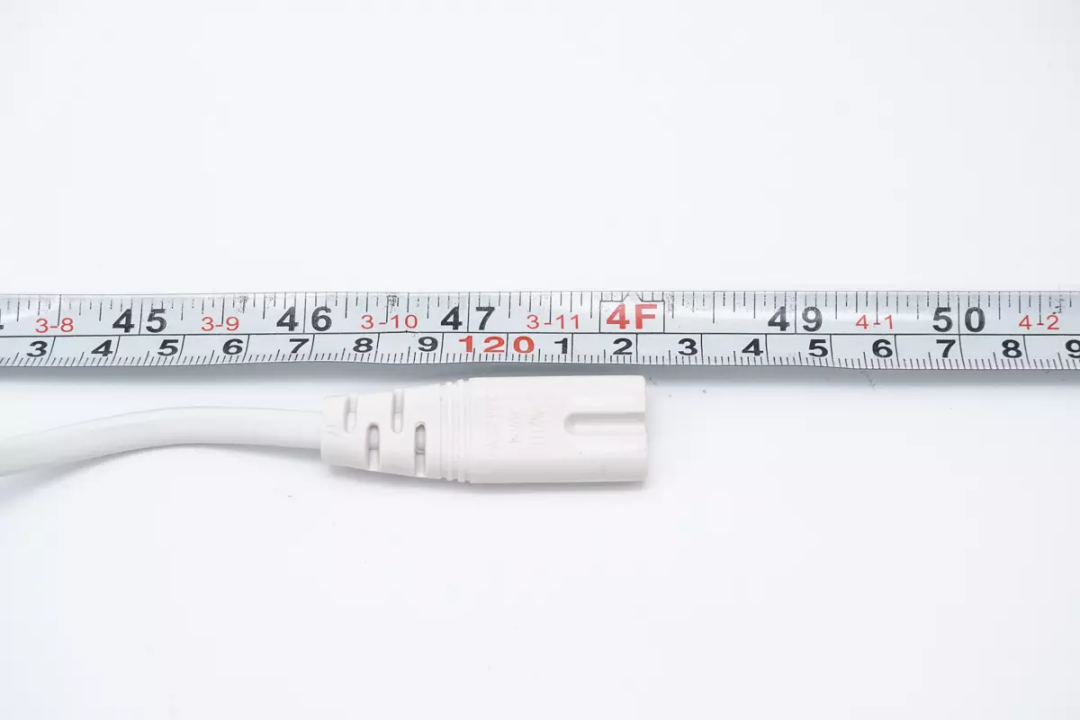

交流电线材长度约为122cm。

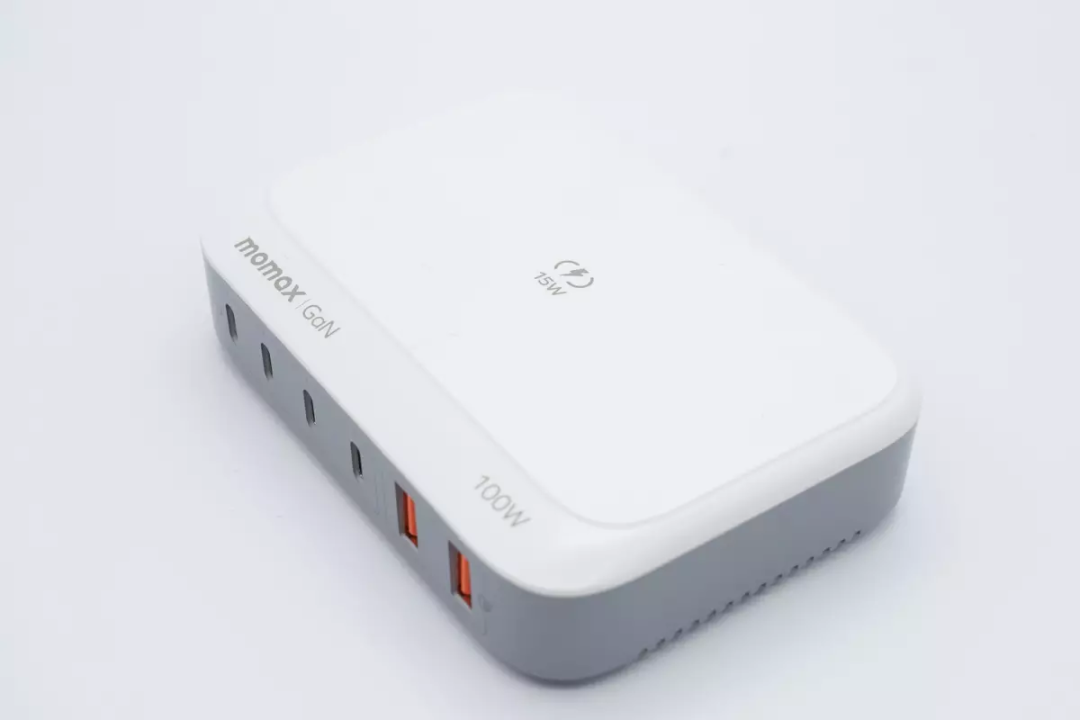

MOMAX 100W桌面充采用ABS+PC材质制作，整体为陶瓷白+太空灰拼接设计风格；陶瓷白正面盖板印有15W无线充电标识，下方楔形过渡部分印有摩米士品牌Logo、GaN以及100W充电功率等字样；四周边缘圆润过渡，手感温润，整体凸显简约质感。

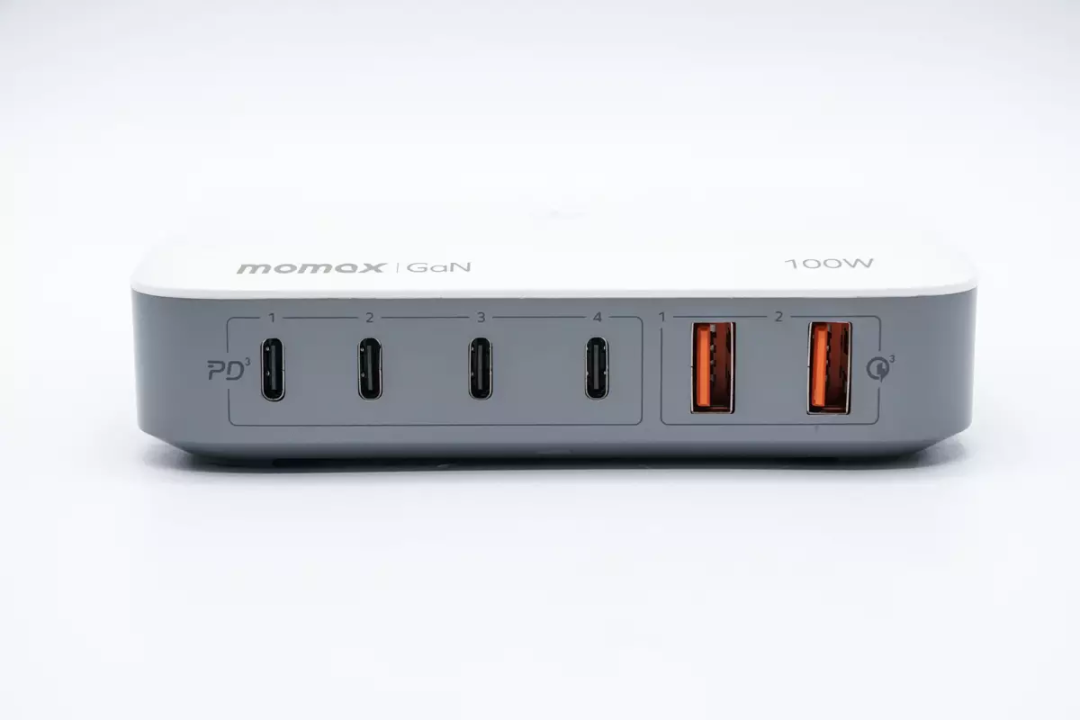

侧面配置4C2A六个USB接口，可以满足众多智能设备充电需求，并且接口均使用矩形线条框分类标识；USB-A接口母口胶芯均为橙色，USB-A端口内部清晰可见两侧的加宽PIN脚。

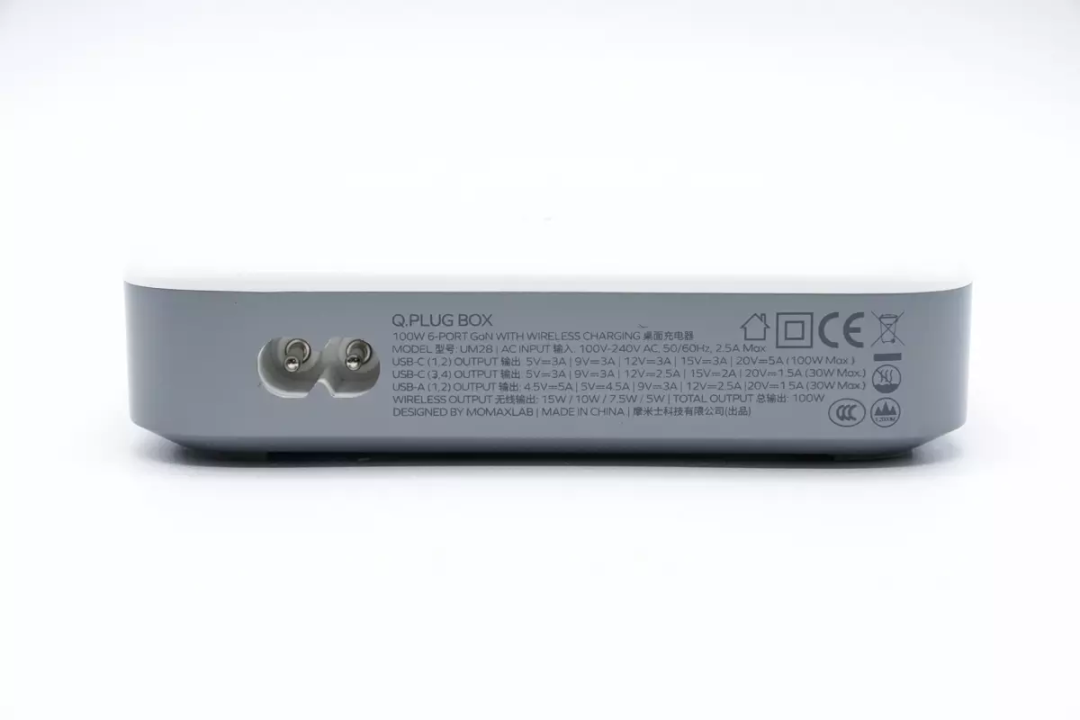

交流电输入端采用“8字形”接口，内部全铜镀镍材质的插脚导电性更强，且兼顾耐磨不变形。外壳上印有产品规格参数
名称：Q.PLUG BOX 多口氮化镓无线桌面充电器
型号：UM28
输入：100-240V~ 50/60Hz 2.5A
USB-C1/C2输出：5V3A，9V3A，12V3A，15V3A，20V5A
USB-C3/C4输出：5V3A，9V3A，12V2.5A，15V2A，20V1.5A
USB-A1/A2输出：4.5V5A，5V4.5A，9V3A，12V2.5A，20V1.5A
无线输出：5W，7.5W，10W，15W
总输出：100W
制造商：爱米士电子（深圳）有限公司
品牌商：摩米士科技（深圳）有限公司
产品通过了CCC、CE认证。

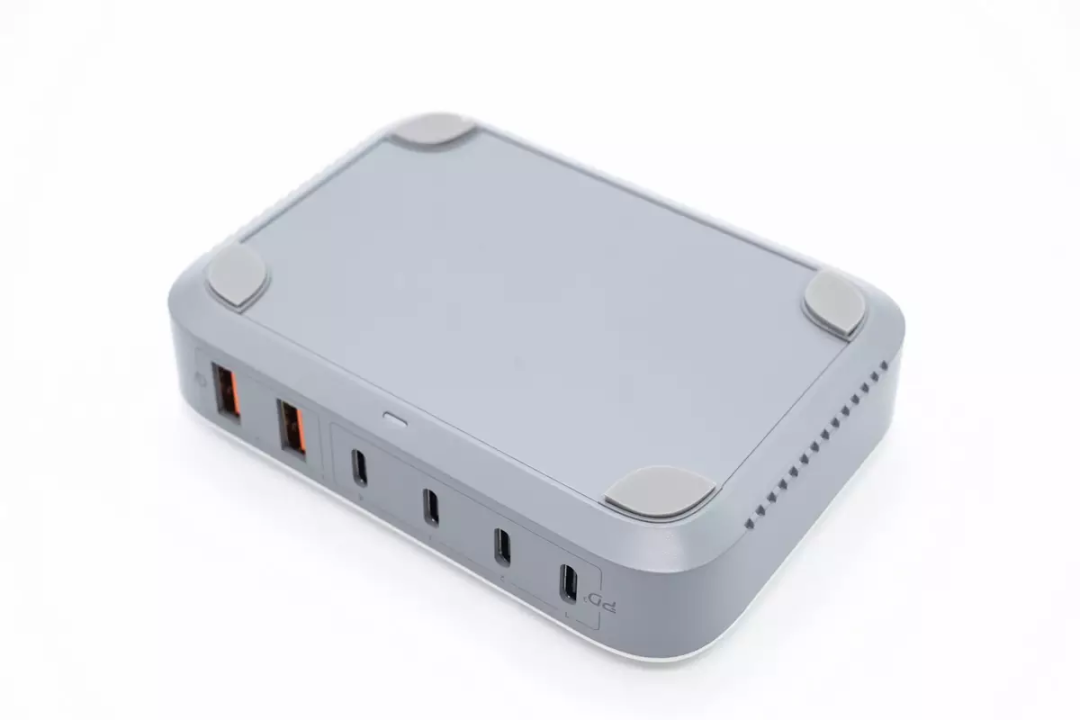

充电器底部四角均配有“树叶状”凸起设计的灰色橡胶脚垫，增加充电器的稳定性。

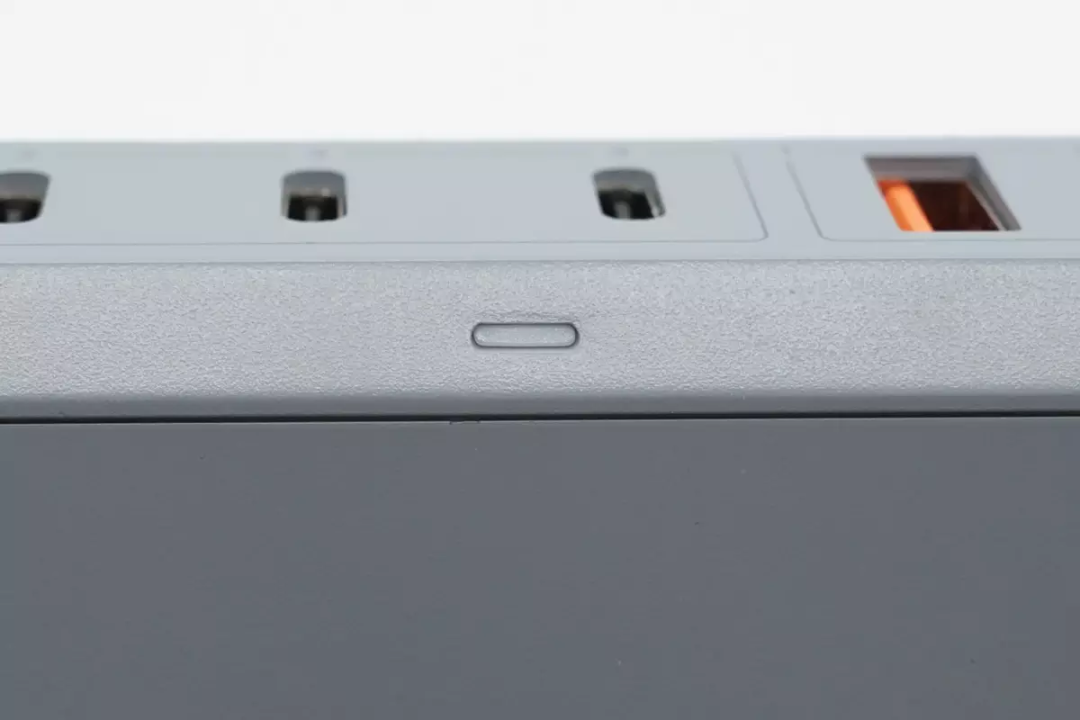

此外，端口与底部边缘过渡区域拥有通电指示灯，连接电源后，指示灯颜色为水蓝色，温和不刺眼。

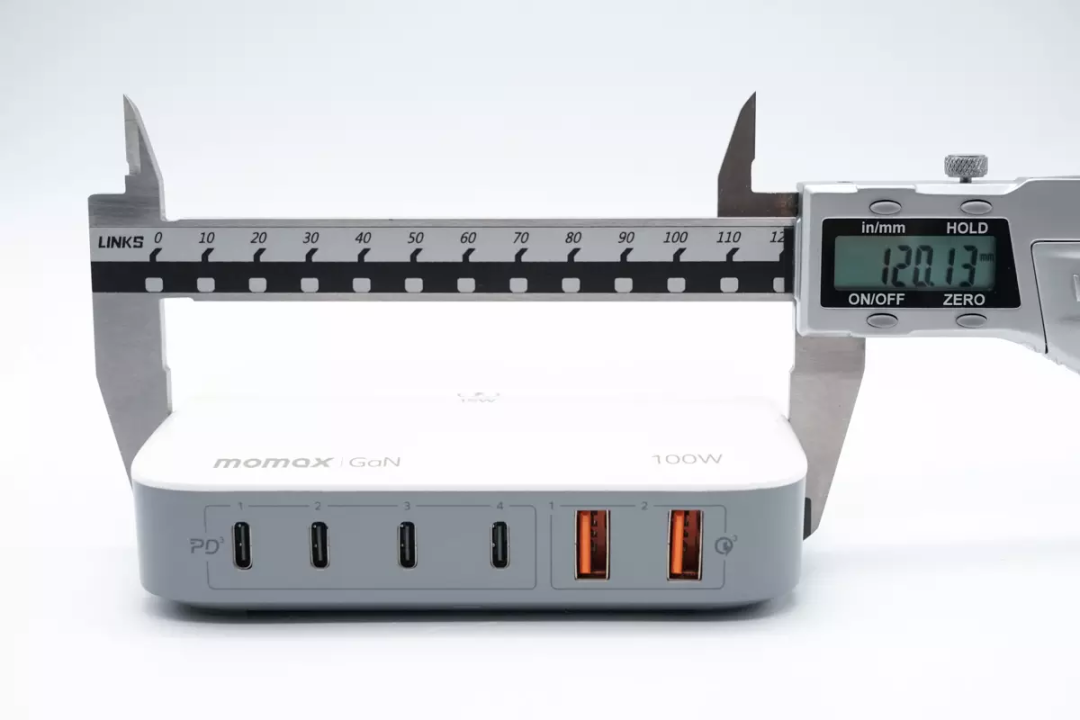

测得桌面充机身长度为120.13mm。

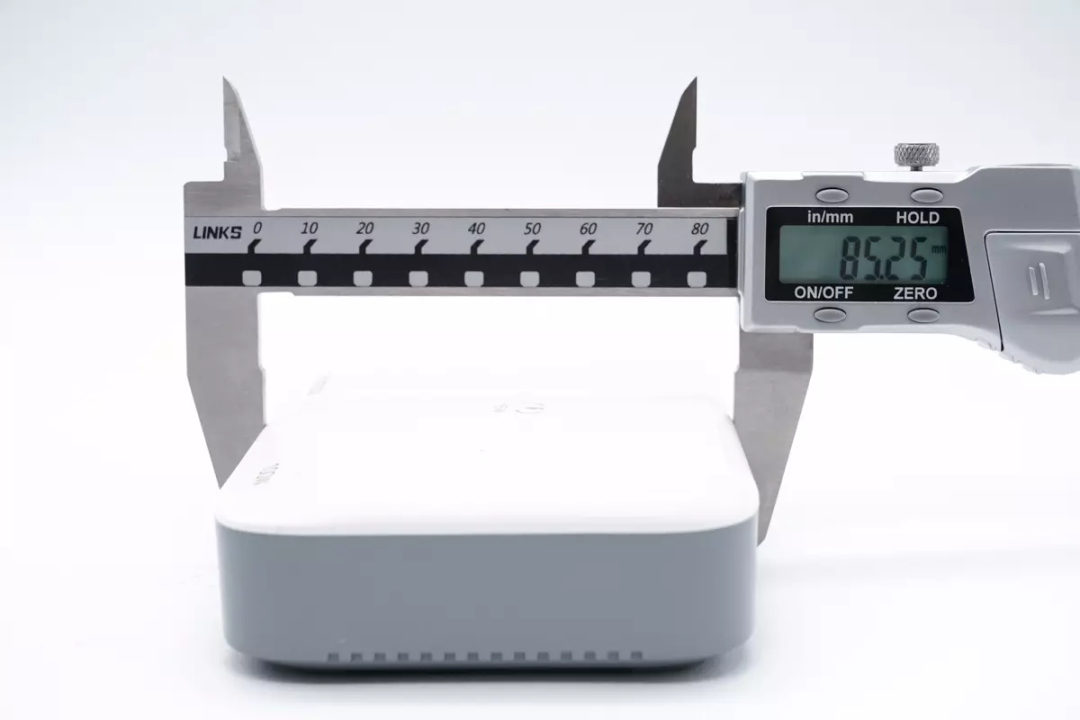

宽度为85.25mm。

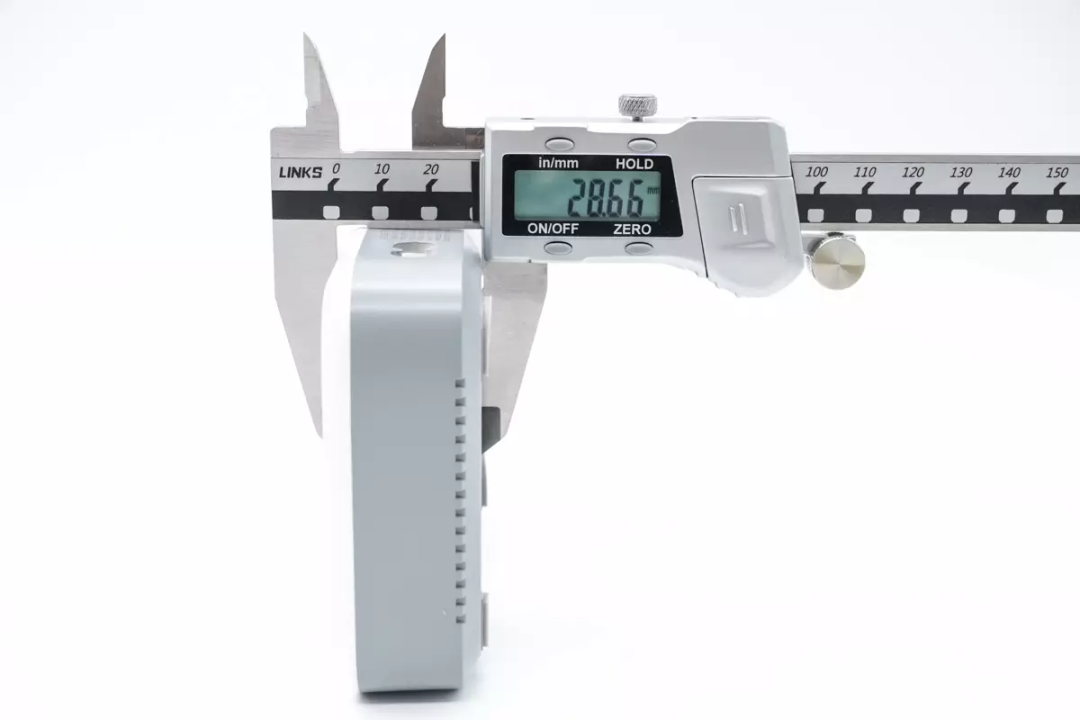

高（厚）度为28.66mm。

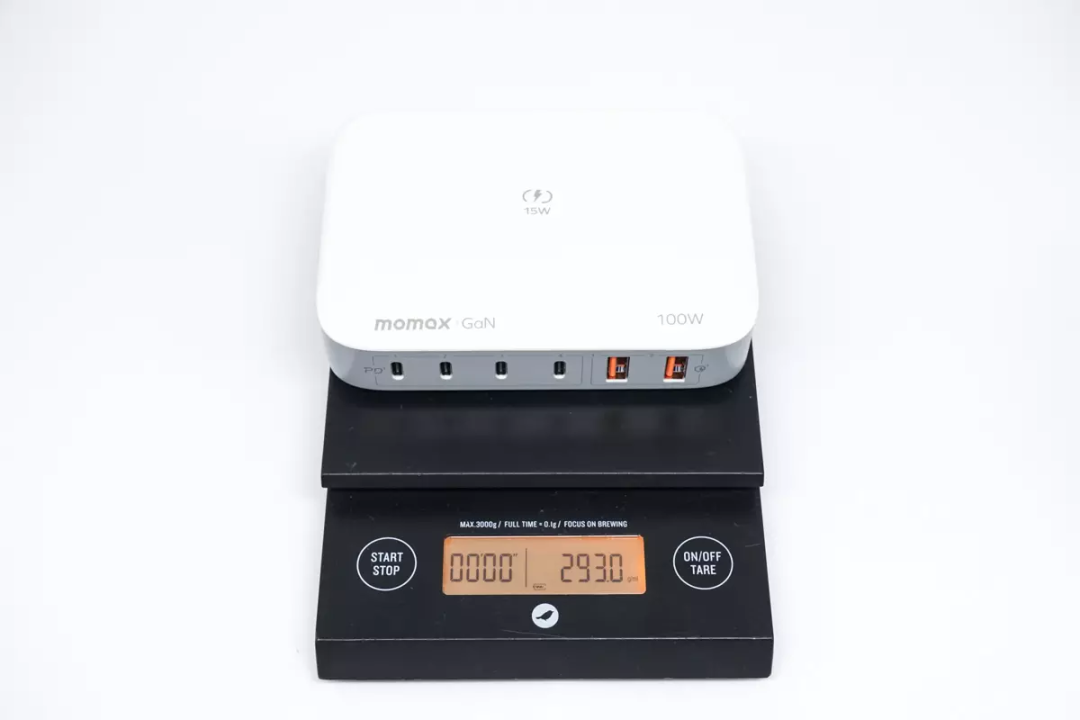

MOMAX 100W桌面充单体重量约为293g。

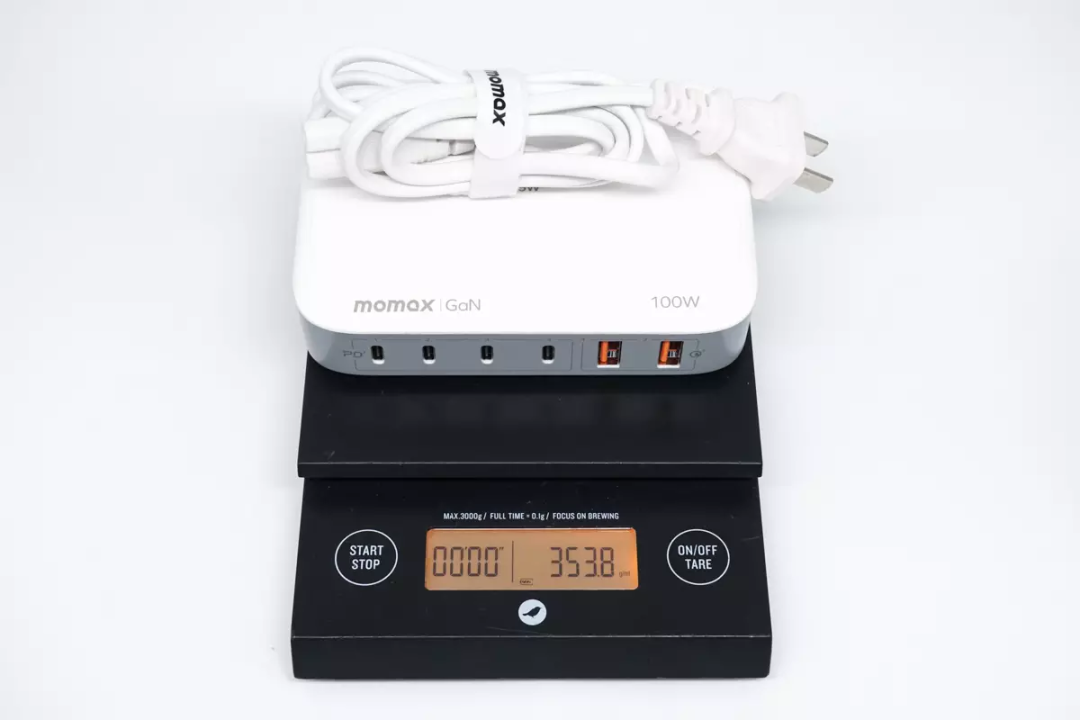

带线材重量约为354g。

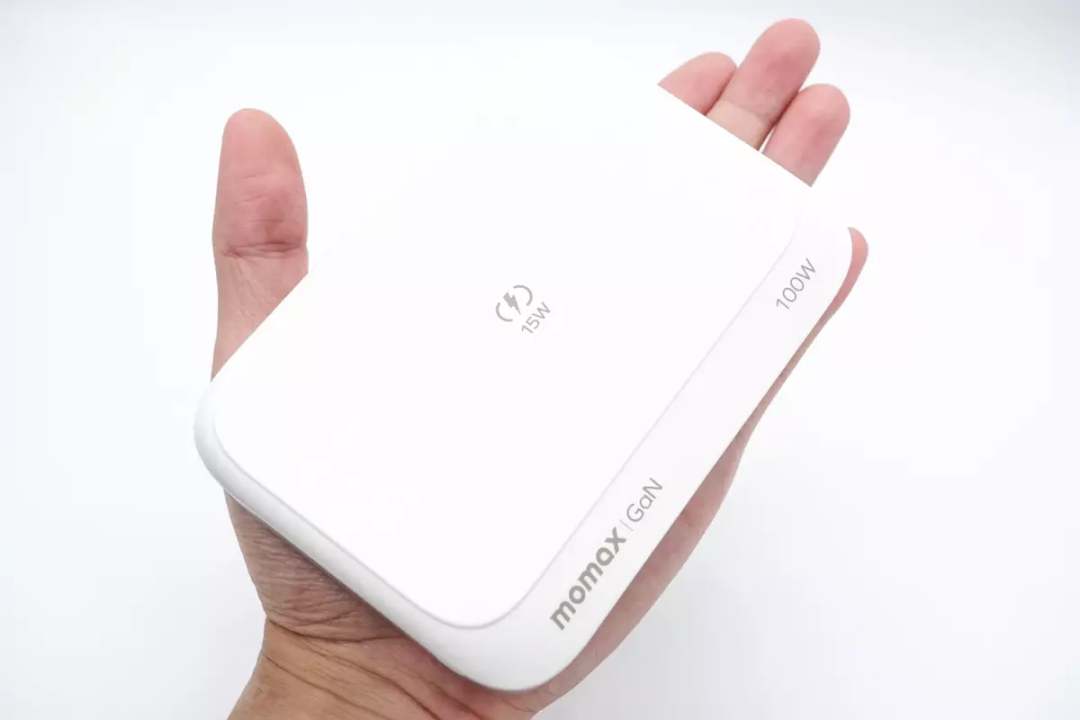

放在成年男性手掌中，就桌面充而言，体型控制表现优秀。

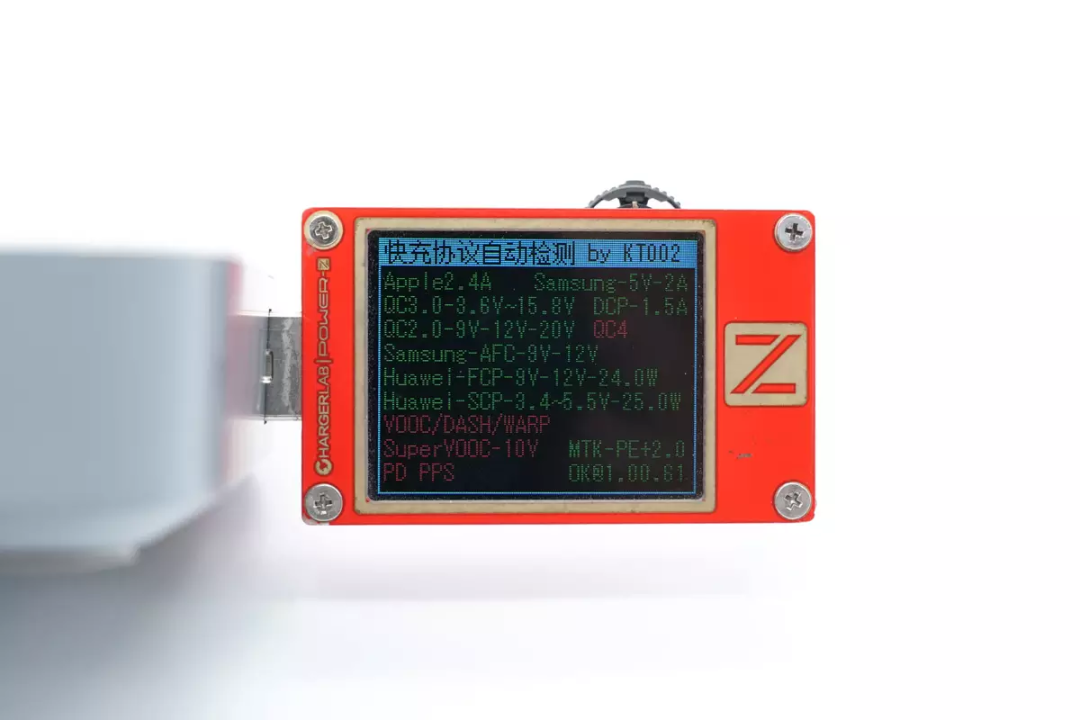

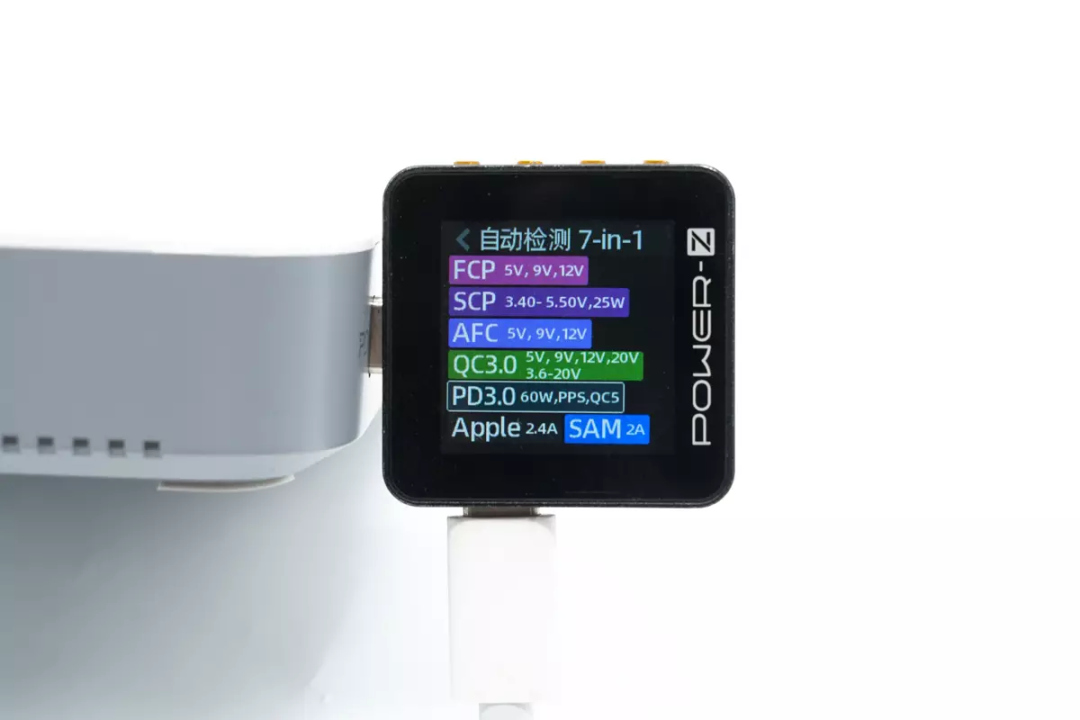

由于测试时发现C1与C2相同，C3与C4相同，A1与A2相同，因此皆描述其一，不做赘述。使用 ChargerLAB POWER-Z KM002C测得C1口支持FCP、SCP、AFC、QC3.0、PD3.0、QC5和PPS等快充协议，覆盖协议较为广泛。

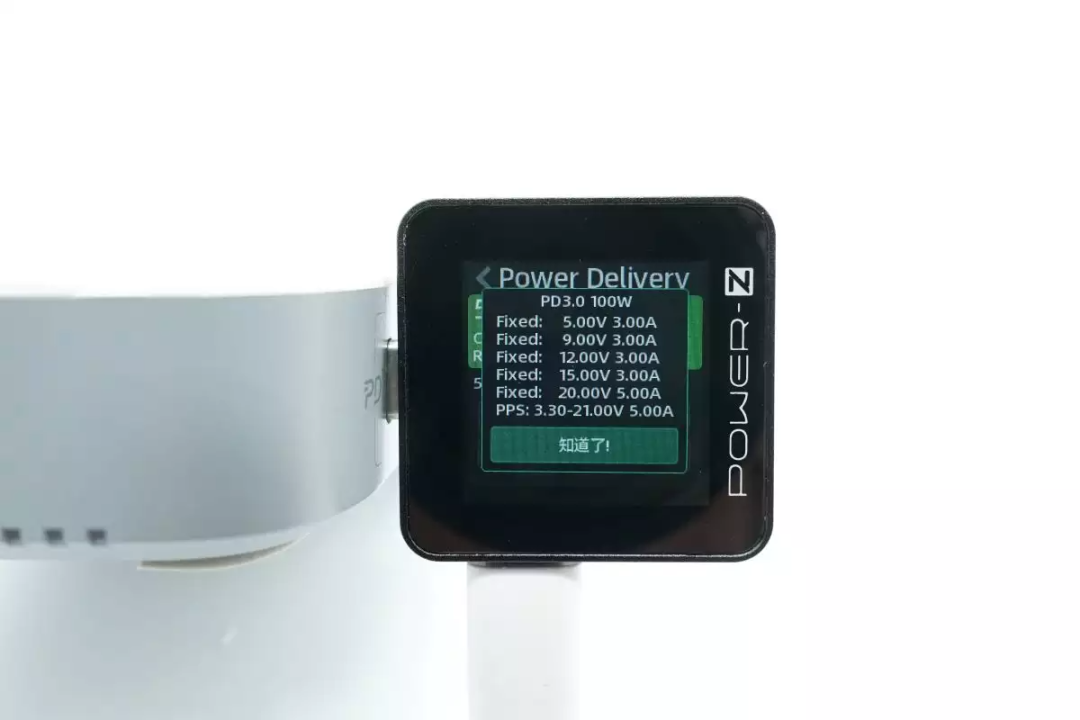

实测PDO报文方面，C1接口支持5V3A、9V3A、12V3A、15V3A和20V5A五组固定电压档位，以及3.3-21V5A一组PPS档位，实测与规格铭文参数一致。

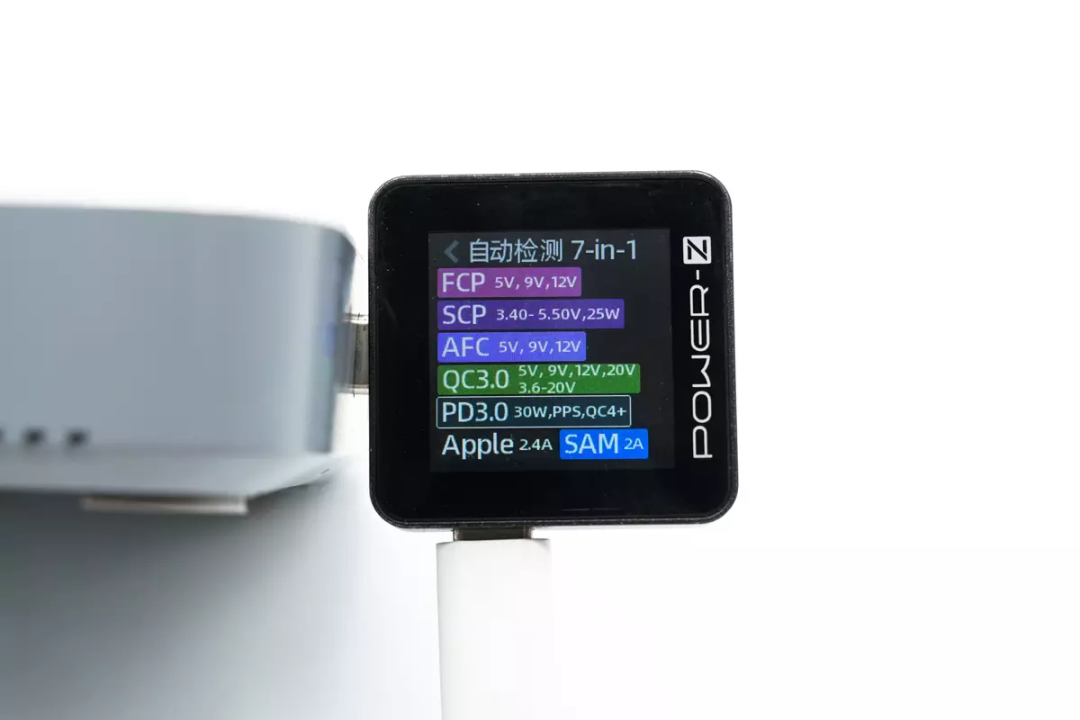

测得C3口支持FCP、SCP、AFC、QC3.0、PD3.0、QC4+和PPS等快充协议。

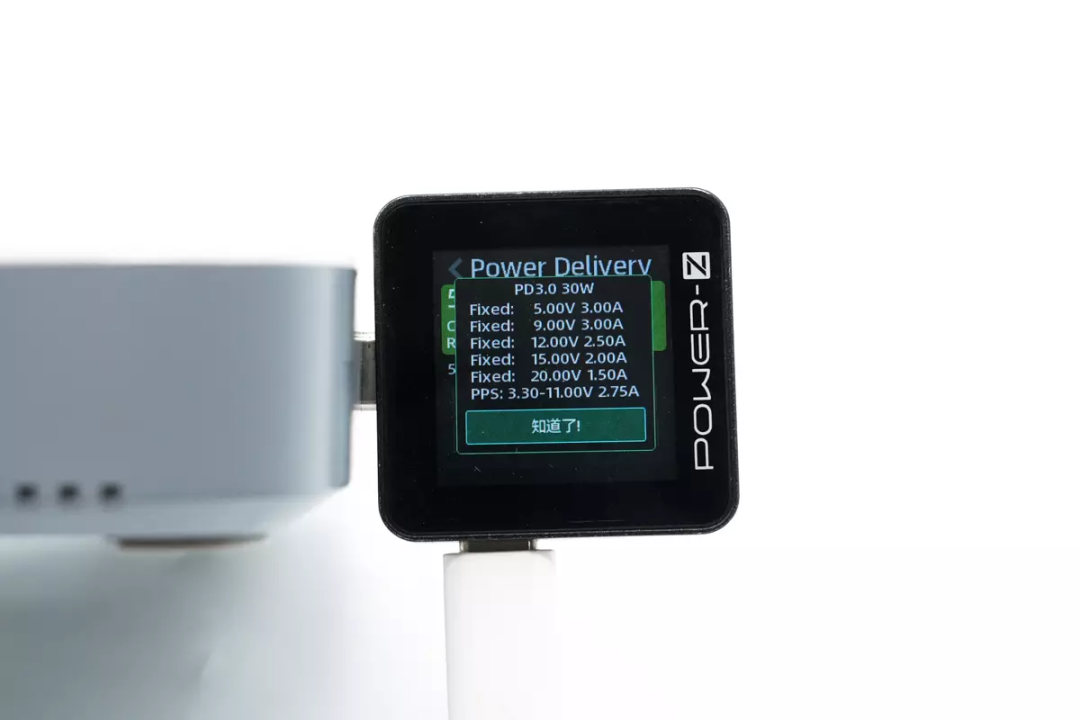

实测PDO报文方面，C3接口支持5V3A、9V3A、12V2.5A、15V2A和20V1.5A五组固定电压档位，以及3.3-11V2.75A一组PPS档位，实测与规格铭文参数一致。
测得A1口支持AFC、FCP、SCP、QC3.0、QC2.0等快充协议，支持协议范围进一步拓展覆盖。
摩米士100W七合一桌面充电站拆解
看完了摩米士这款七合一桌面充电站的开箱和测试，下面就进行拆解，一起看看这款充电器内部的用料和设计。

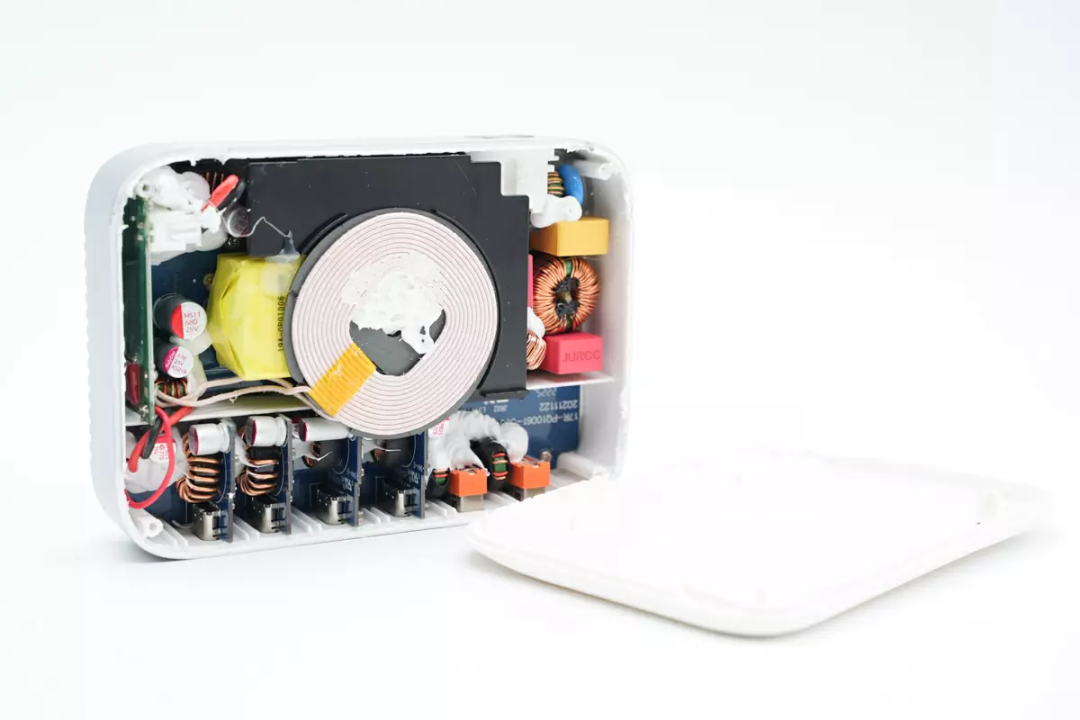

首先沿外壳接缝撬开桌面充上盖，盖板内部是无线充电线圈。
无线充电线圈通过塑料支架固定在充电器内部。
塑料支架用于支撑固定无线充电线圈。

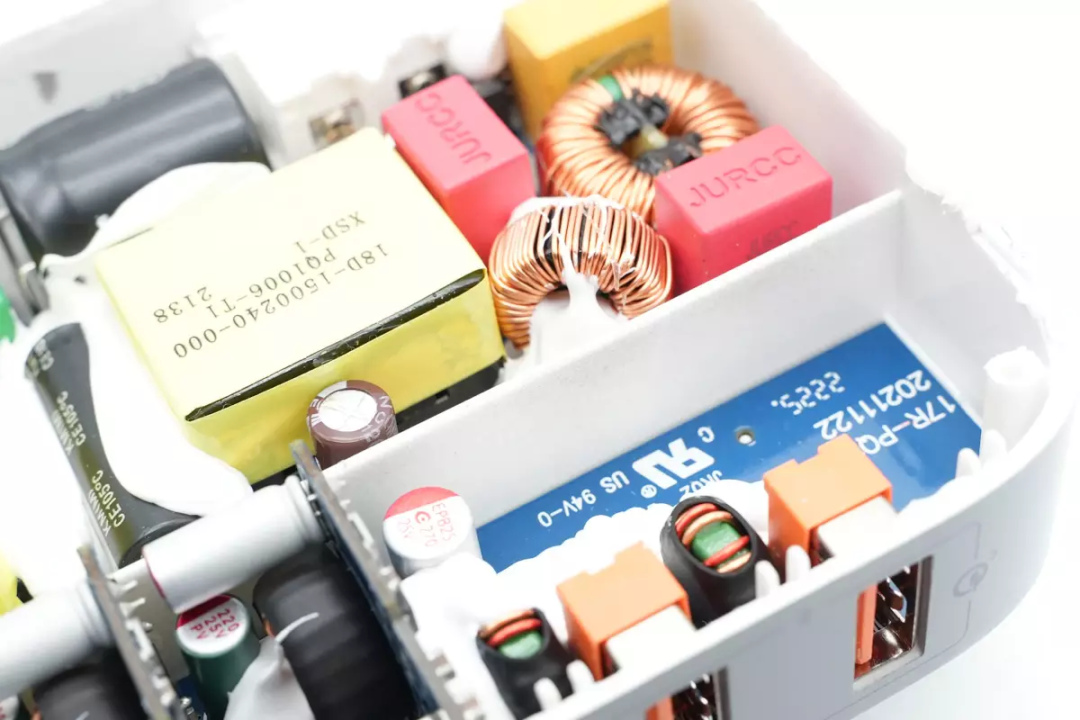

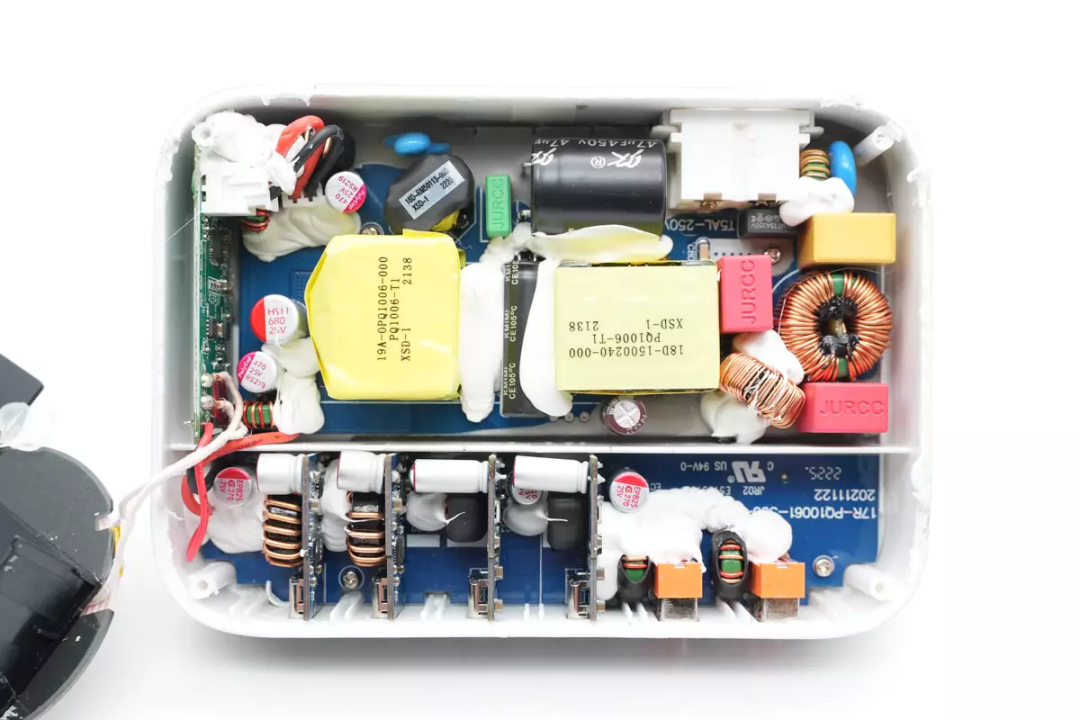

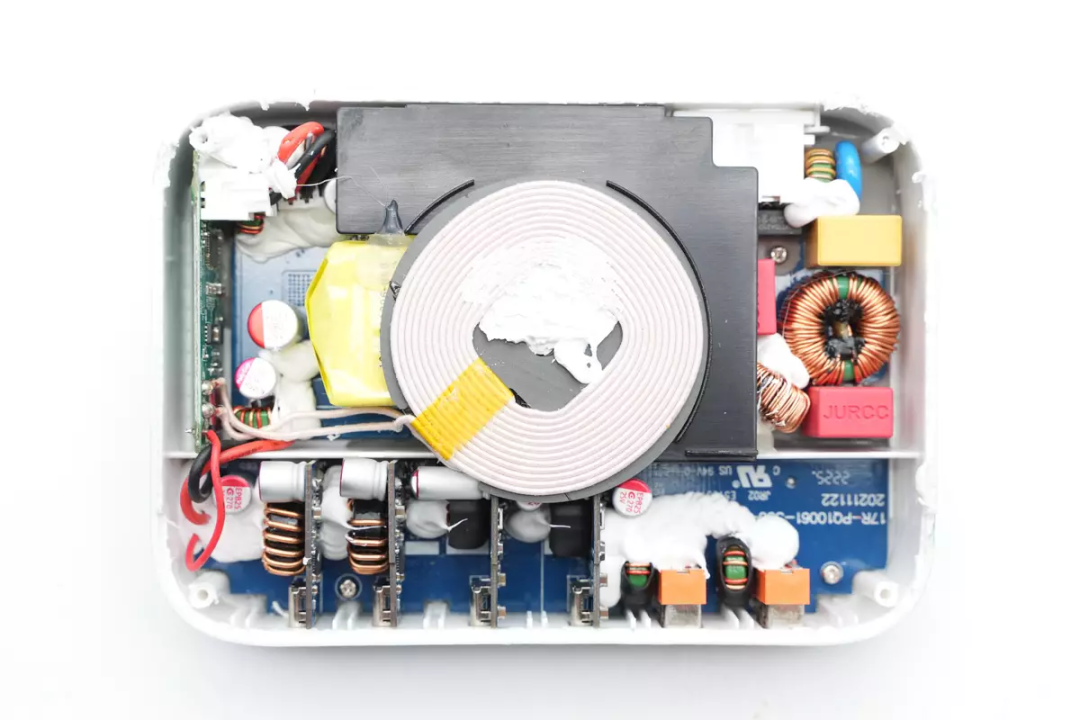

充电器内部PCBA模块一览，内部分为开关电源模块，降压输出模块和无线充电模块。
PCBA模块通过螺丝固定在壳体内部。

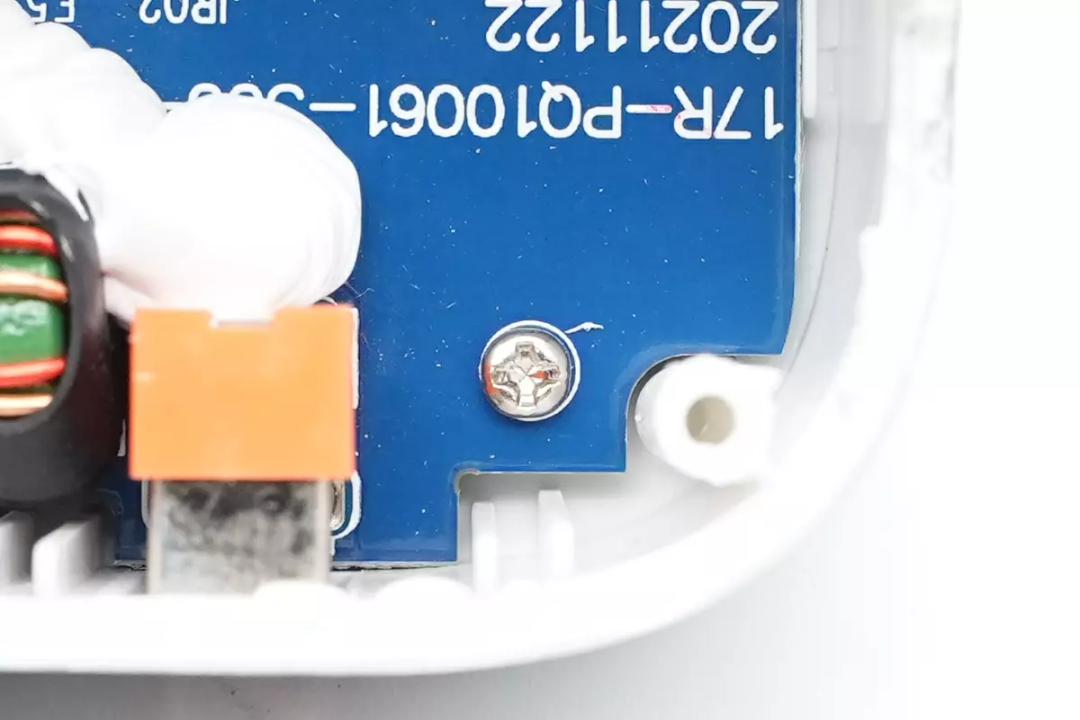

另一处固定螺丝特写。

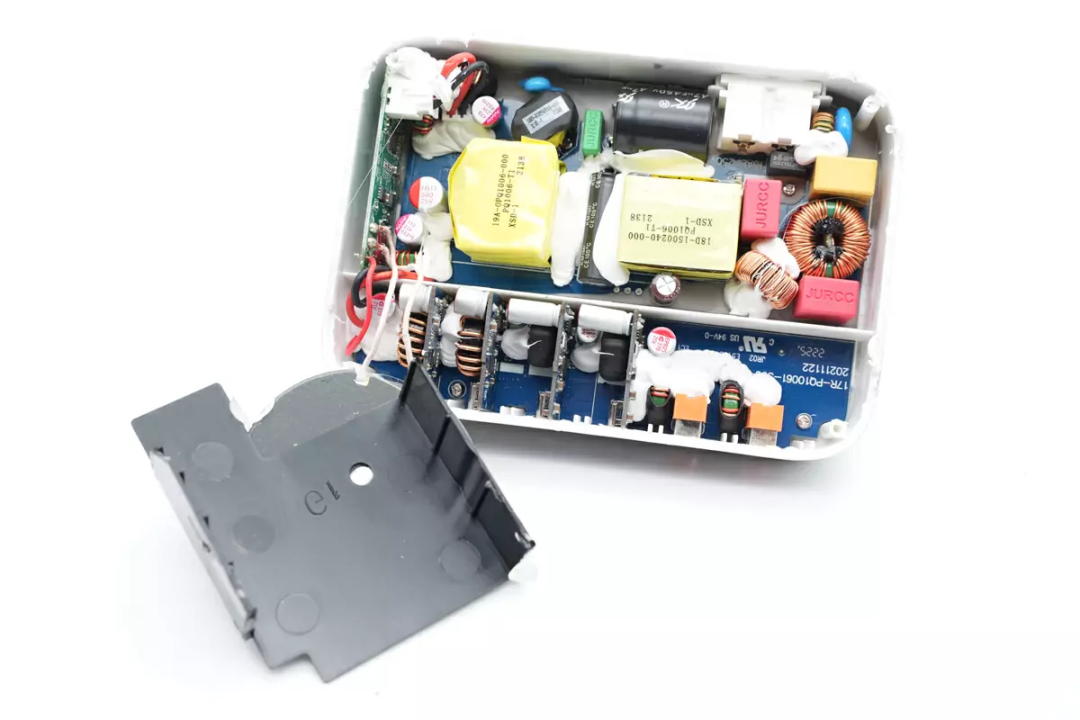

开关电源模块和降压输出模块通过壳体结构进行绝缘隔离。
无线充电模块通过壳体的凹槽固定，无线充电线圈焊接连接到无线充电模块上。

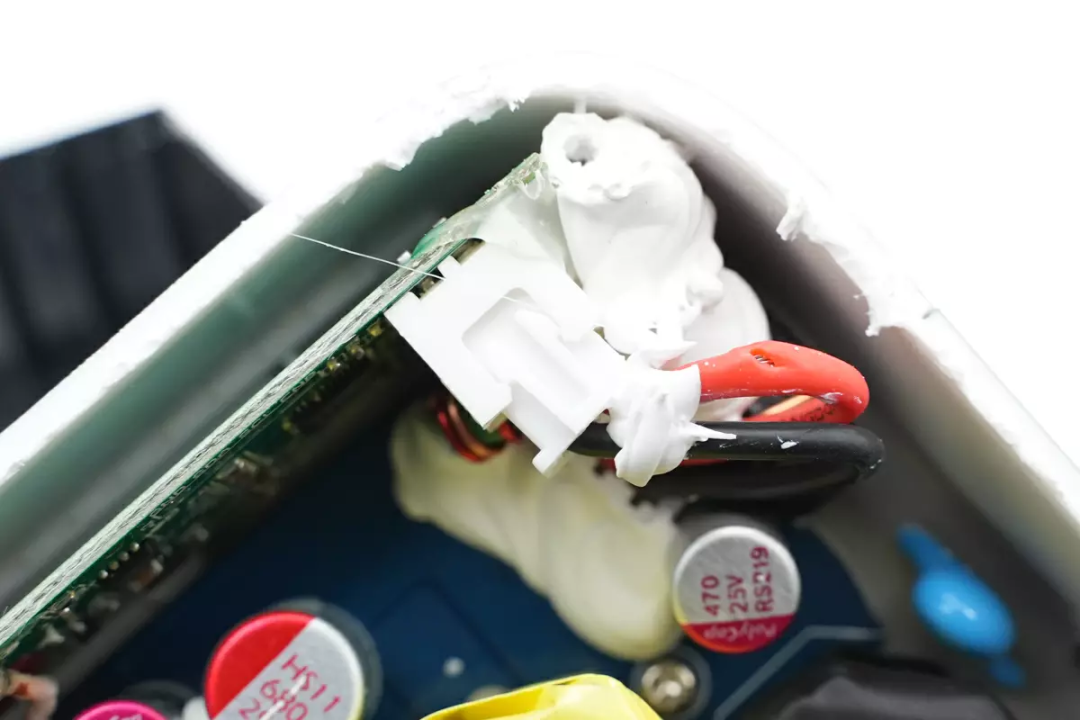

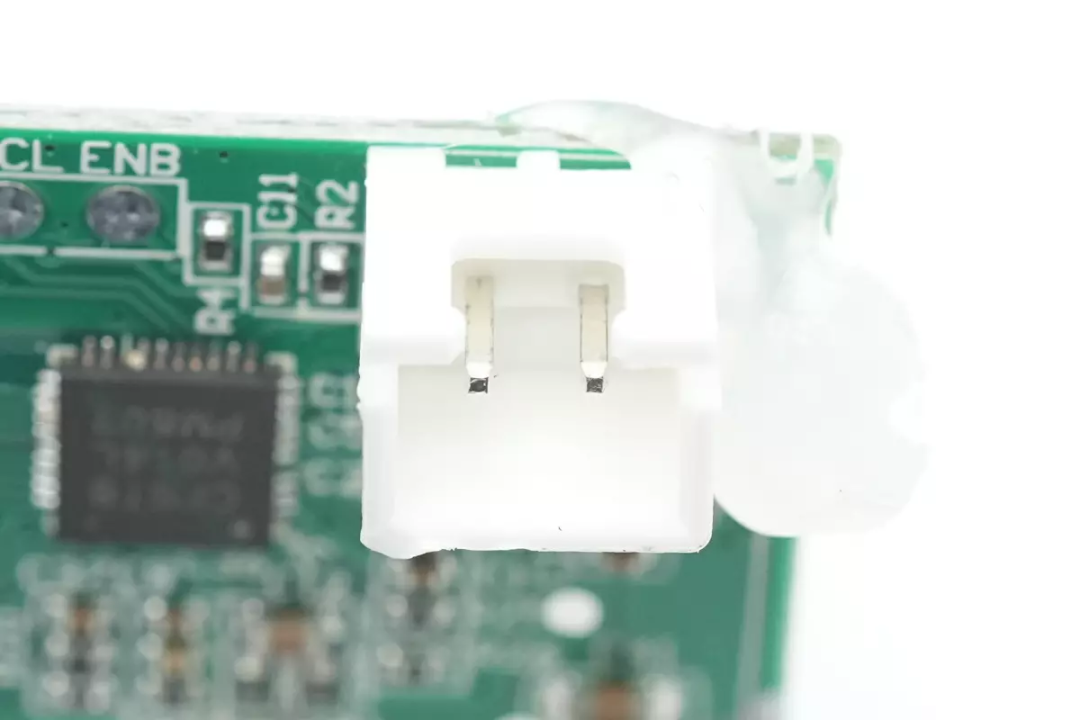

为无线充电模块供电的连接器特写，打胶固定。

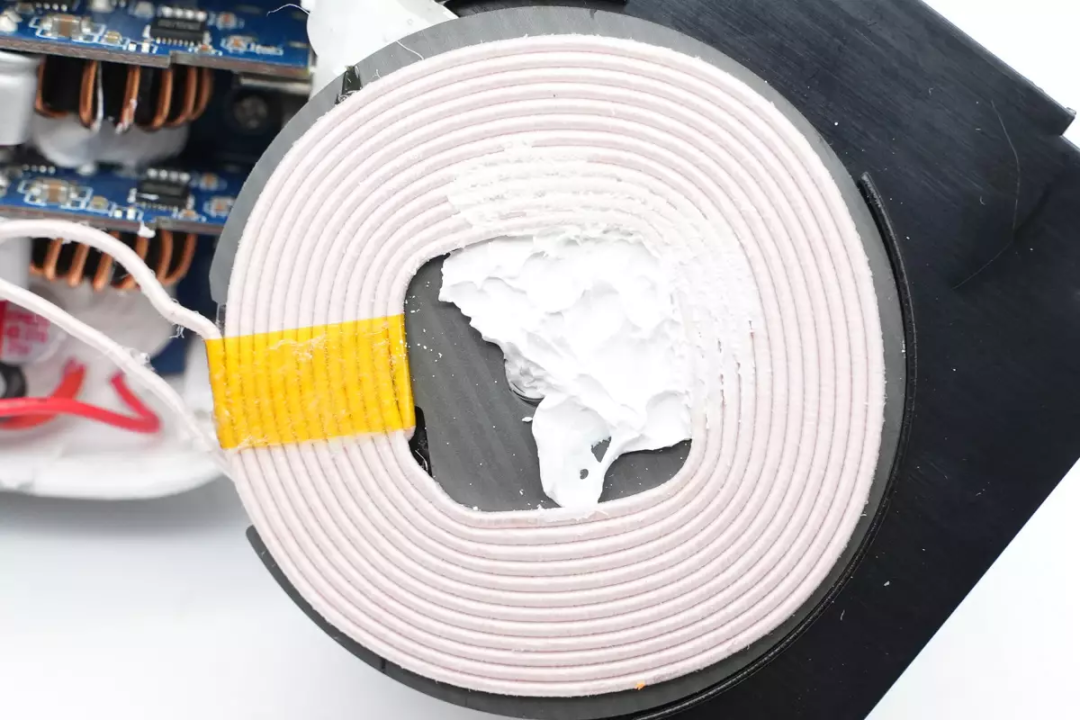

无线充电线圈特写，采用纱包线绕制。
从外壳中取出开关电源模块，降压输出模块和无线充电模块，继续进行拆解。

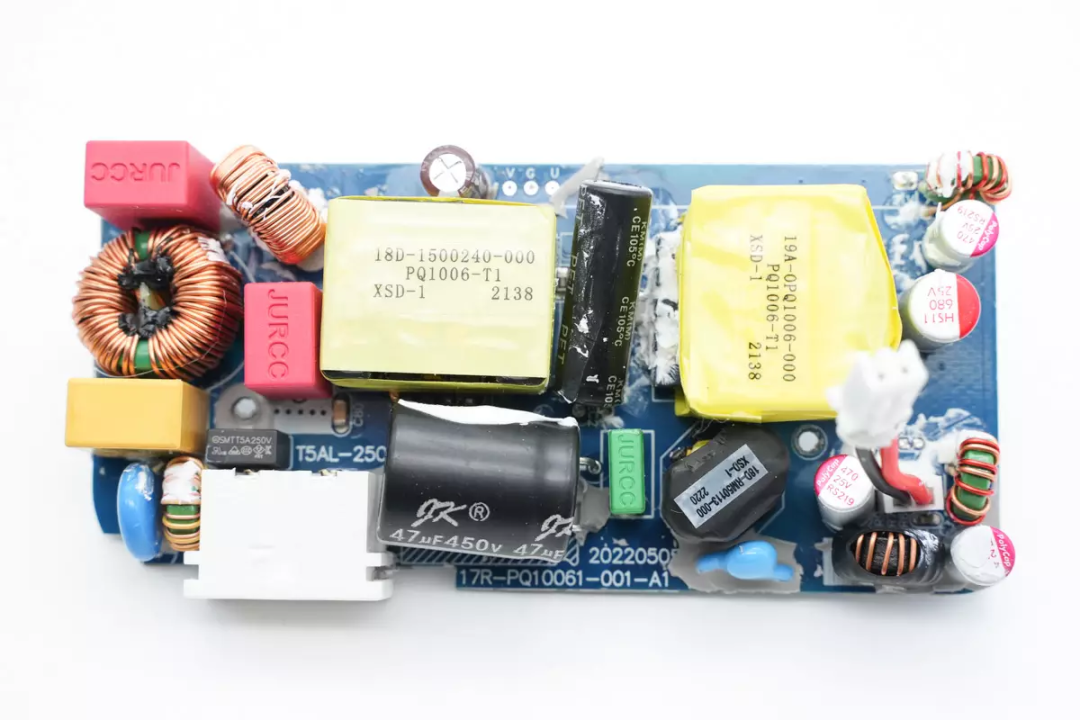

开关电源模块采用PFC+LLC开关电源架构，右侧为输出端，焊接滤波电容和用于无线充的降压电路，向左依次为开关变压器，滤波电容，PFC升压电感，输入滤波电路等元件。
开关电源模块背面采用导热胶灌封填充，增强散热性能和耐候性。

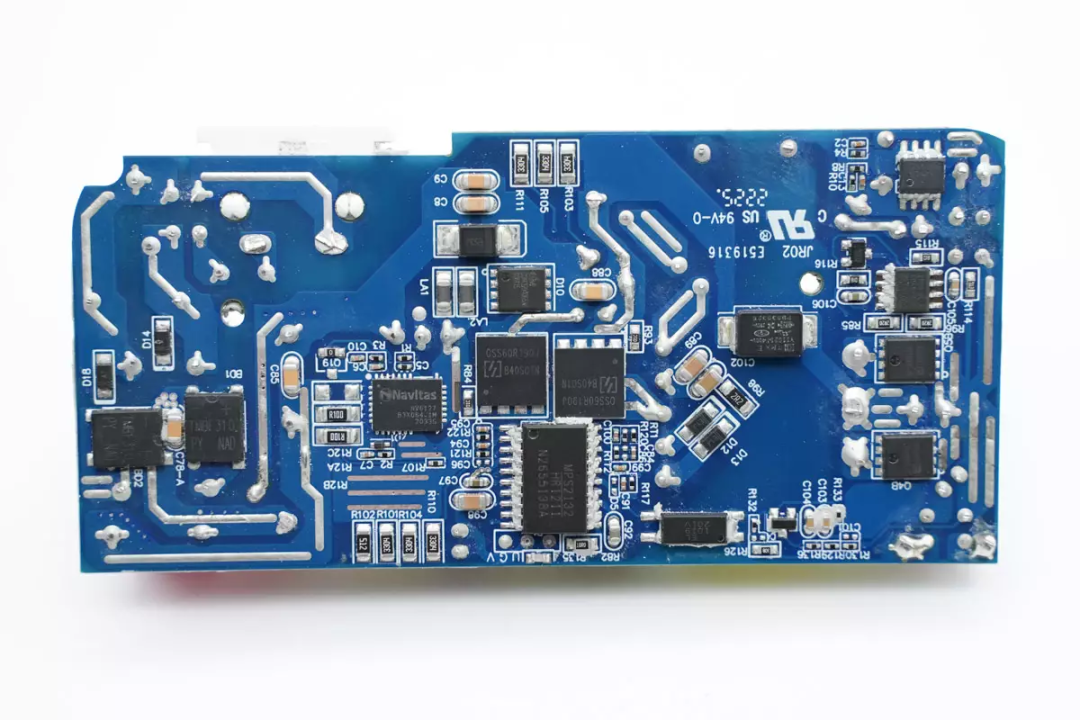

清理掉PCBA模块背面的导热胶，开始观察开关电源模块。在模块的左侧焊接两颗整流桥，向右依次焊接PFC开关管，PFC整流管，两颗LLC开关管，二合一控制器，反馈光耦，贴片Y电容，同步整流控制器和同步整流管，在右上角焊接一颗降压转换器，用于无线充电路供电。
通过对PCBA模块正反面的观察发现，摩米士这款100W氮化镓充电器采用PFC+LLC开关电源架构设计，采用MPS开关电源方案，PFC升压采用纳微氮化镓功率芯片和亿源碳化硅二极管。输出采用四路智融的降压主控芯片用于多口快充输出。下面我们就从输入端开始了解开关电源模块的元件信息。

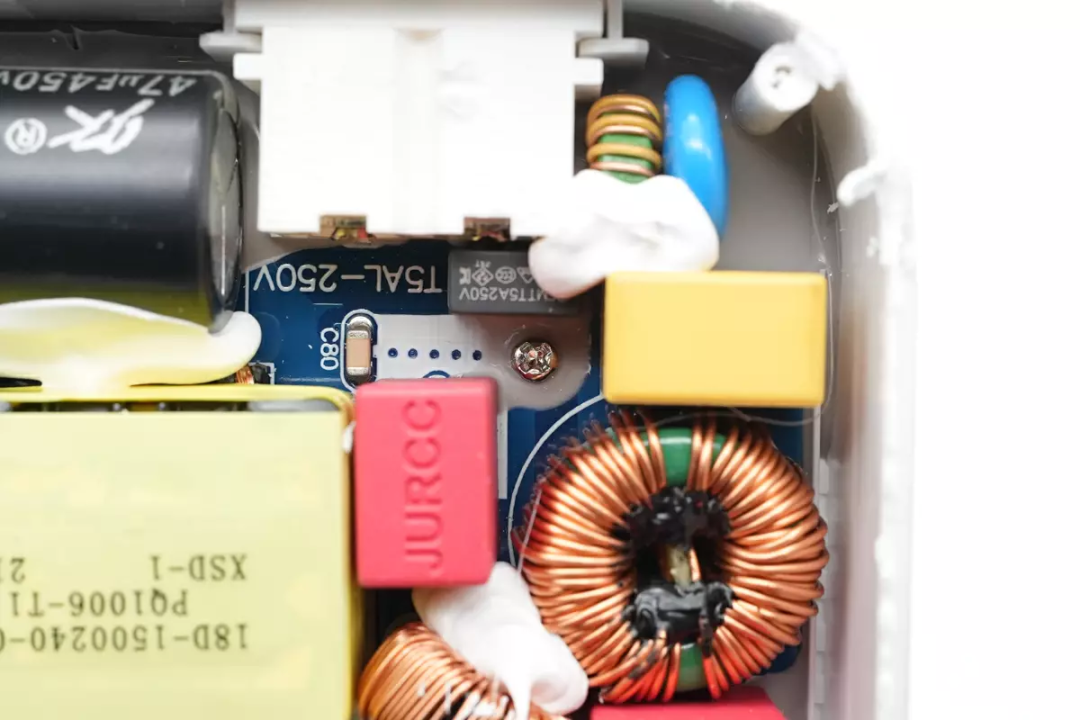

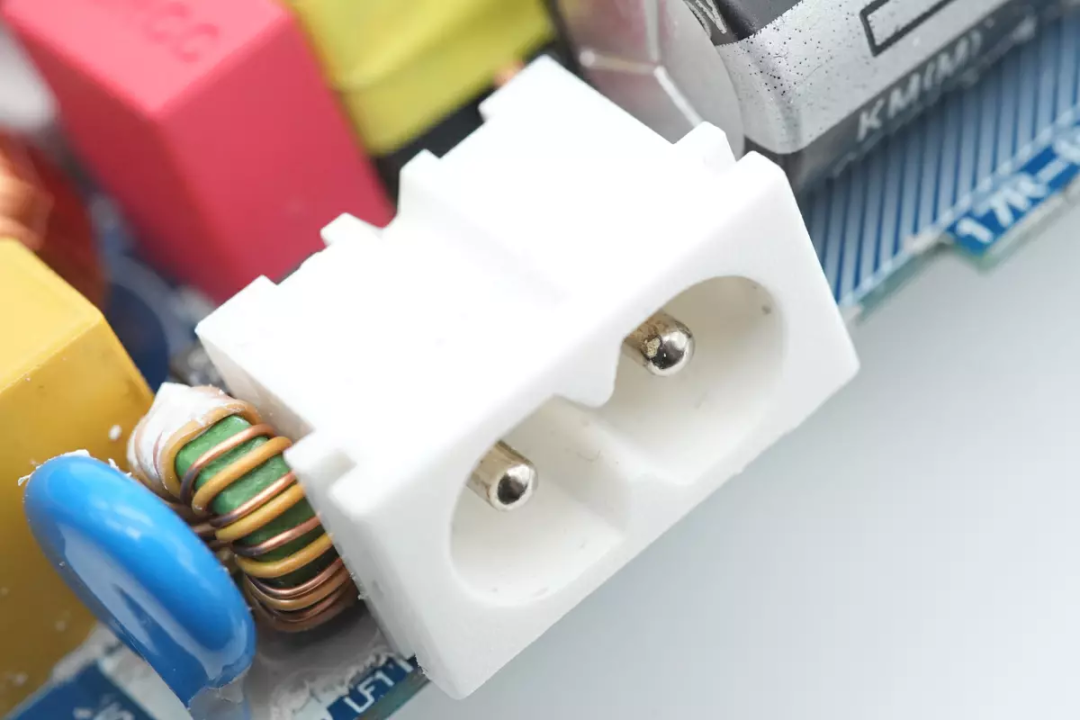

电源输入焊接八字线插座。

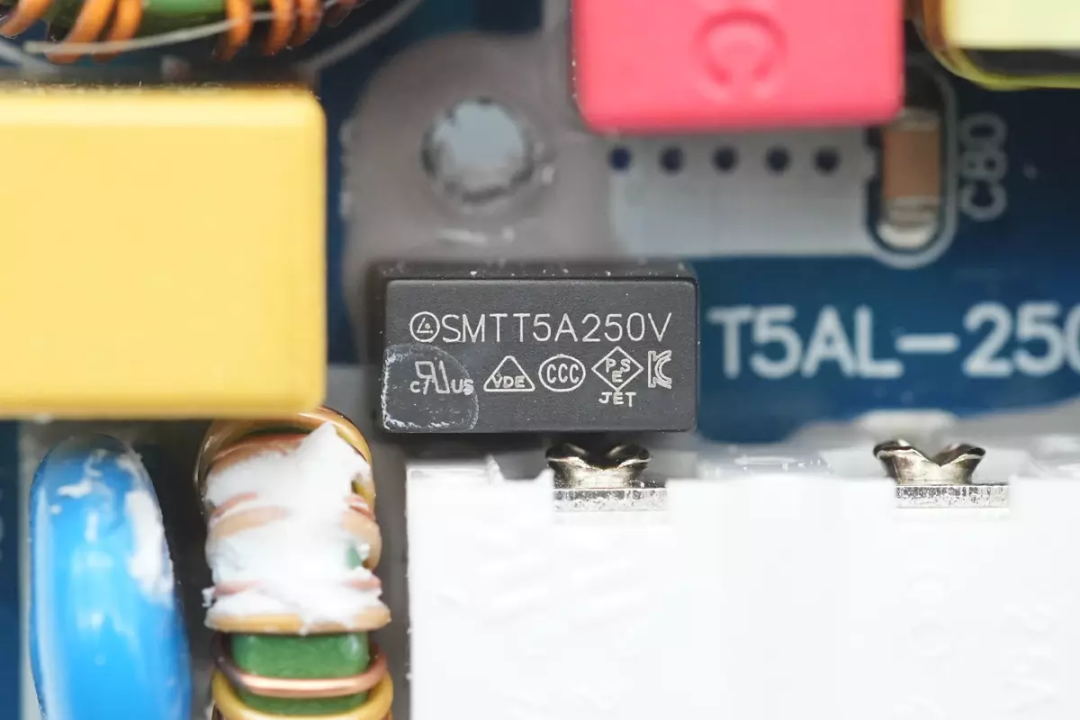

输入端延时保险丝规格为5A 250V。

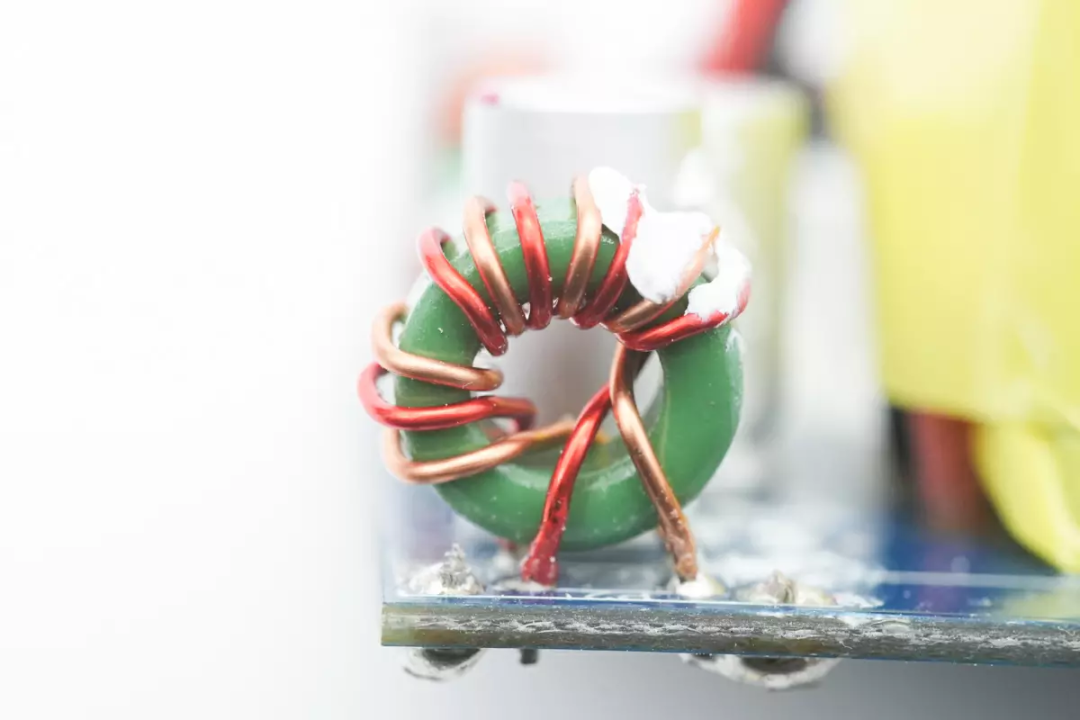

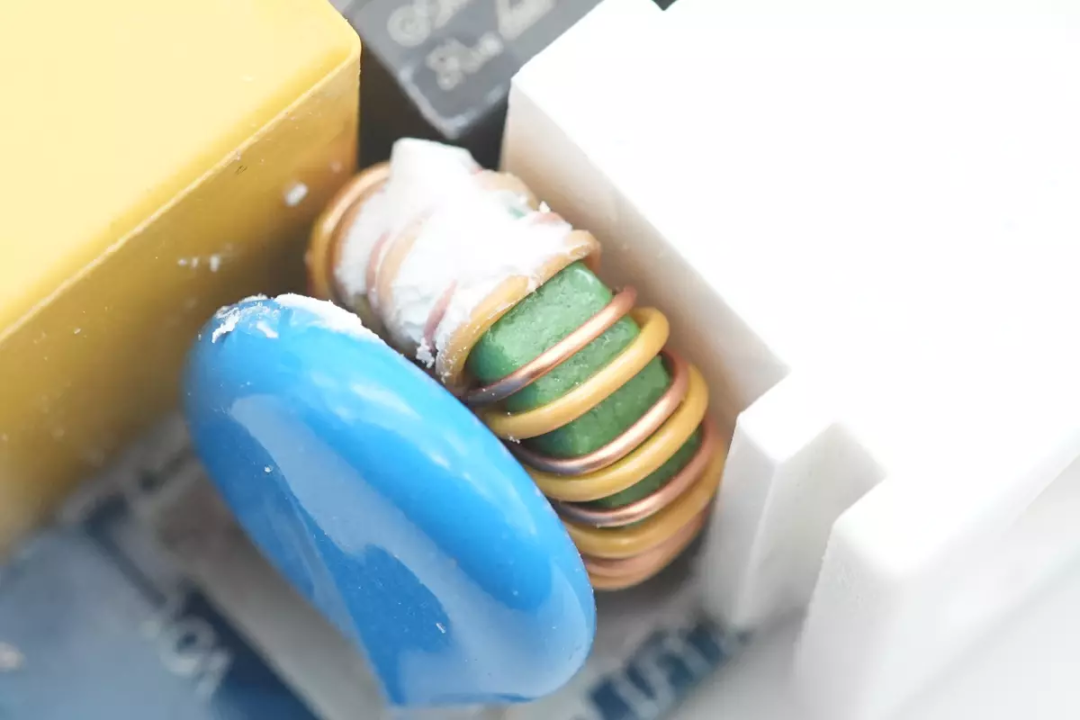

第一级共模电感采用漆包线和绝缘线绕制。

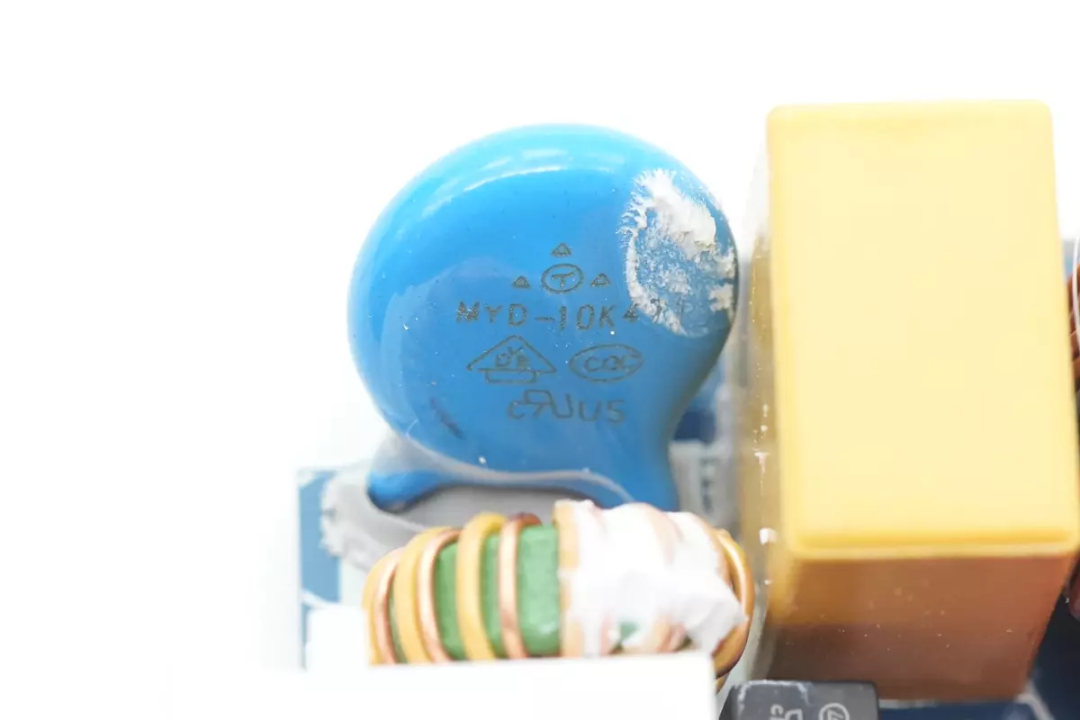

输入端压敏电阻规格为10D471K。

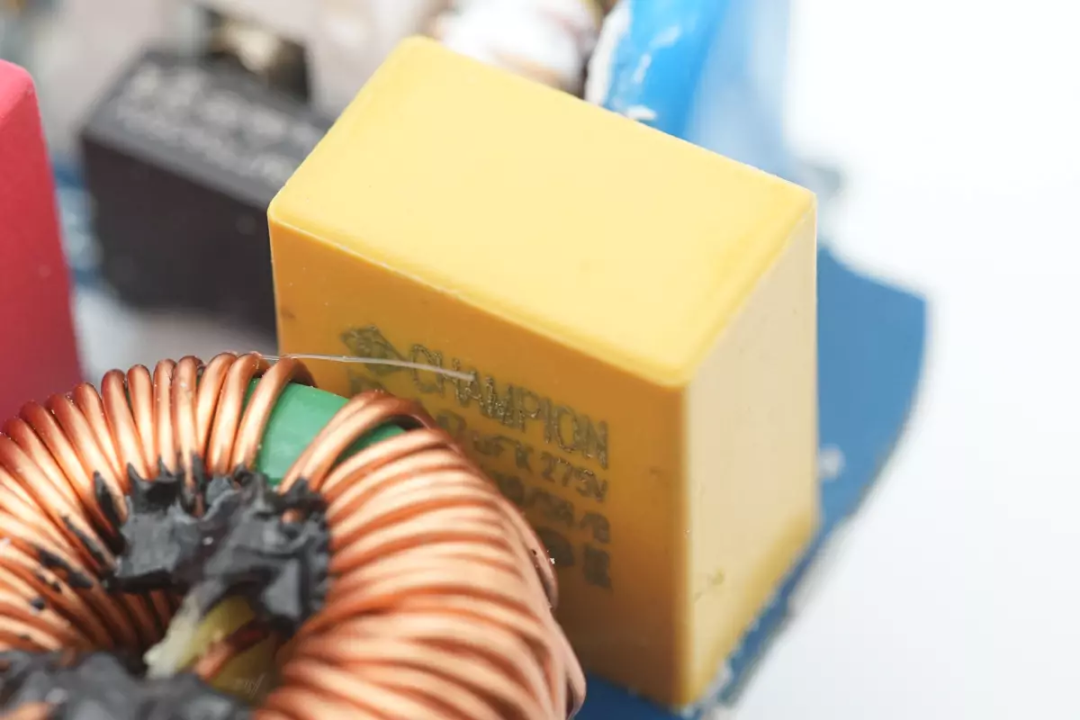

安规X2电容来自CHAMPION全鹏电子，规格为0.47μF。

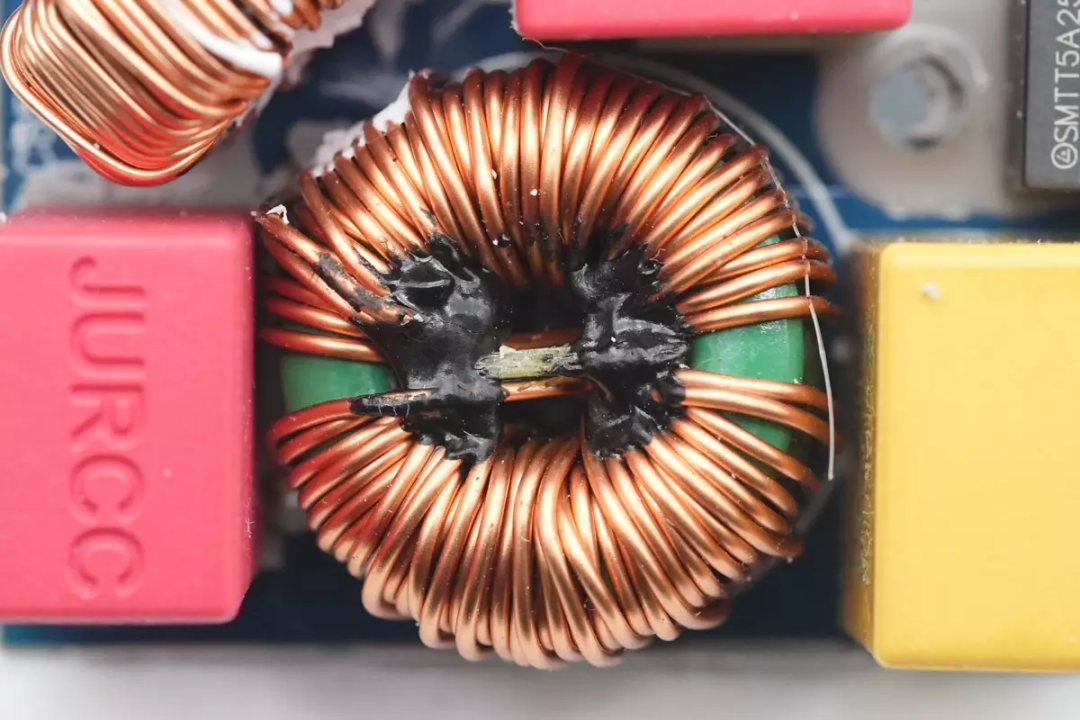

第二级共模电感采用漆包线绕制。

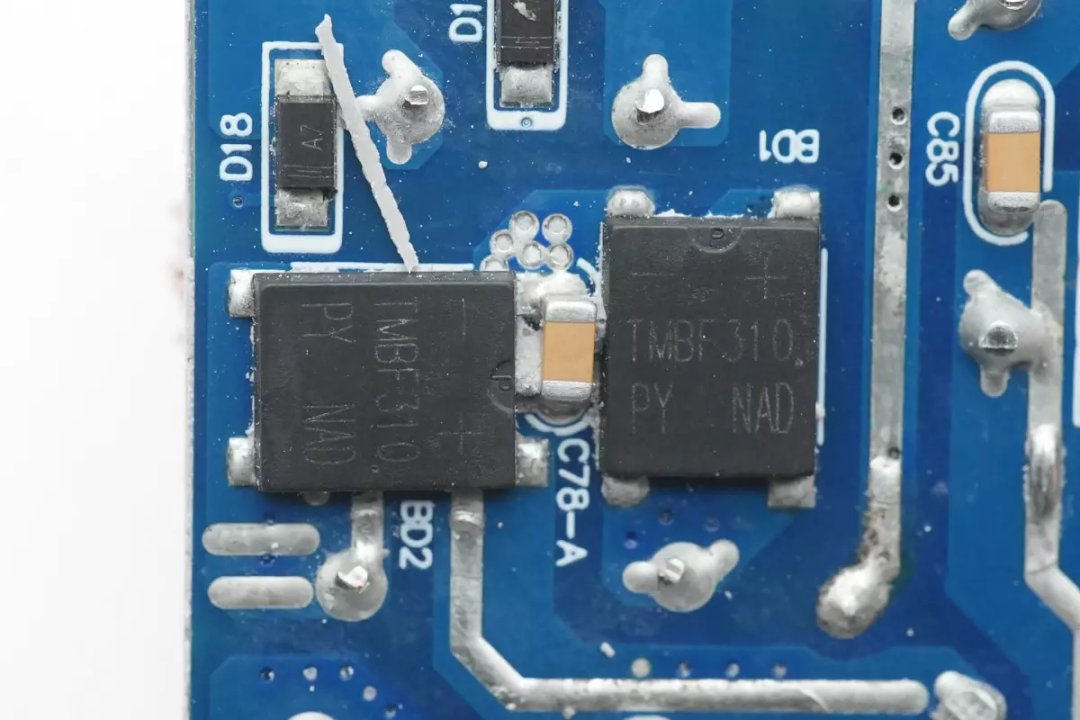

两颗整流桥来自平伟，型号TMBF310，规格为3A 1000V，采用半桥连接，使用两颗组成全桥，均摊发热。

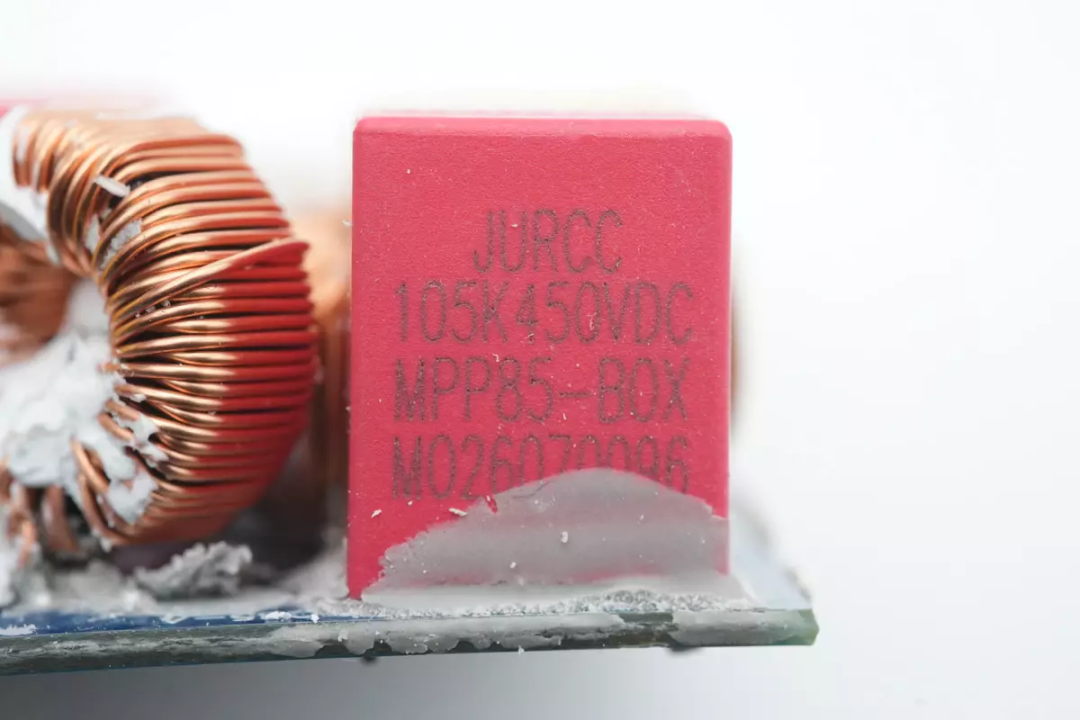

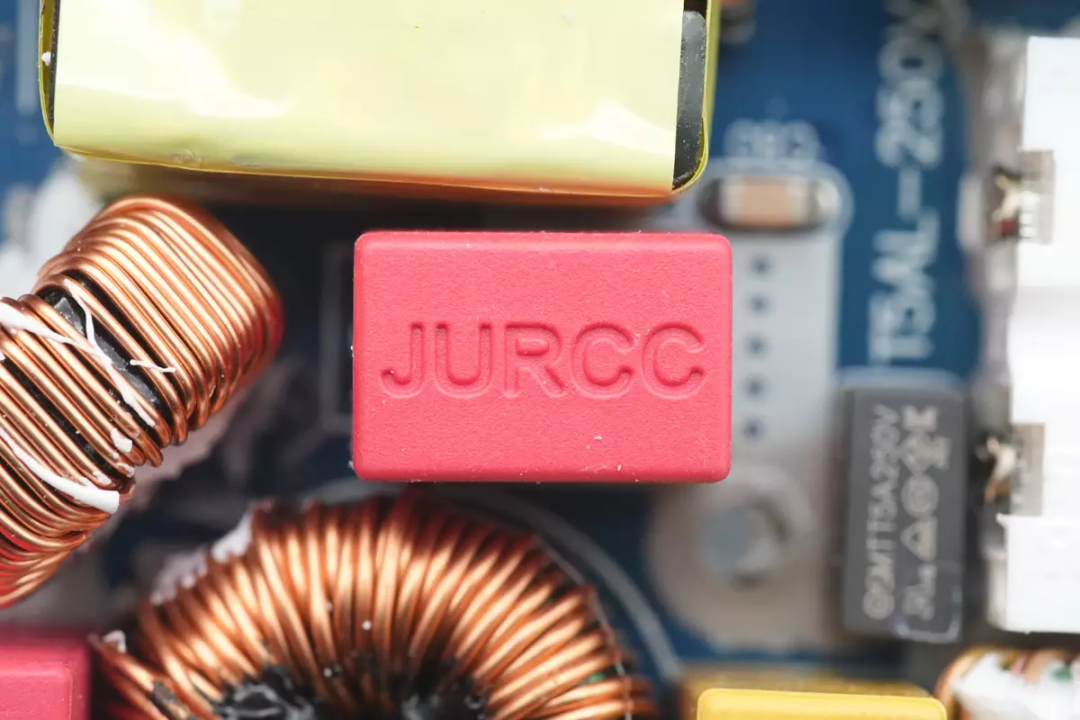

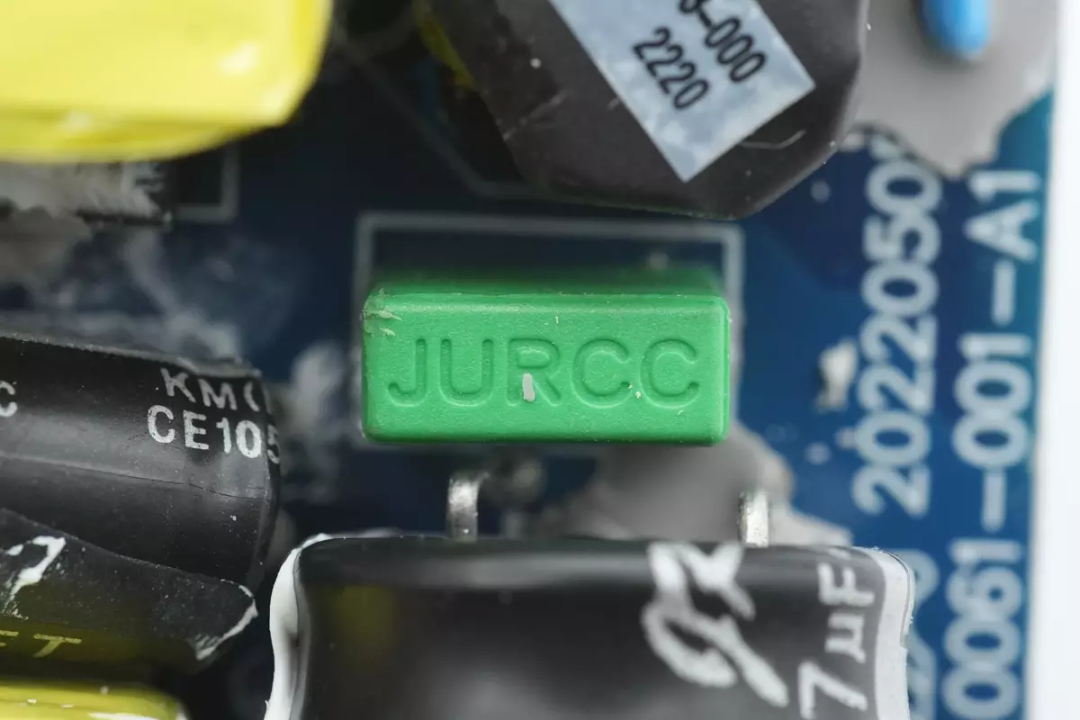

薄膜电容来自JURCC捷威电子，规格为1μF 450V。

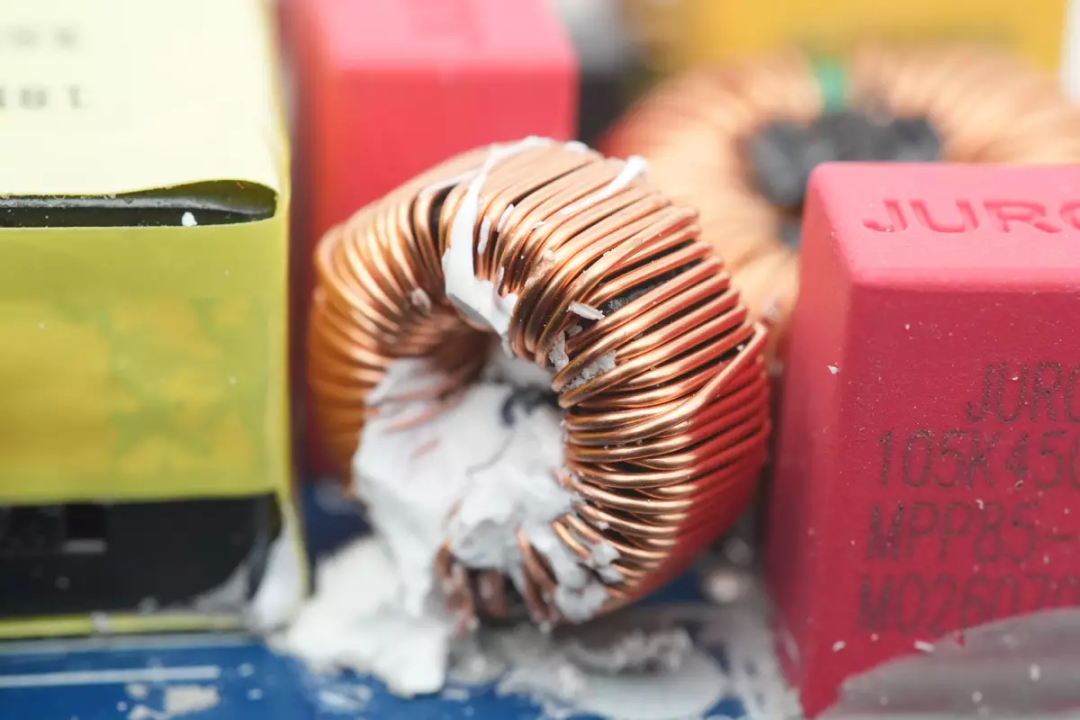

滤波电感采用磁环绕制。
另一颗薄膜电容同样来自JURCC捷威电子。

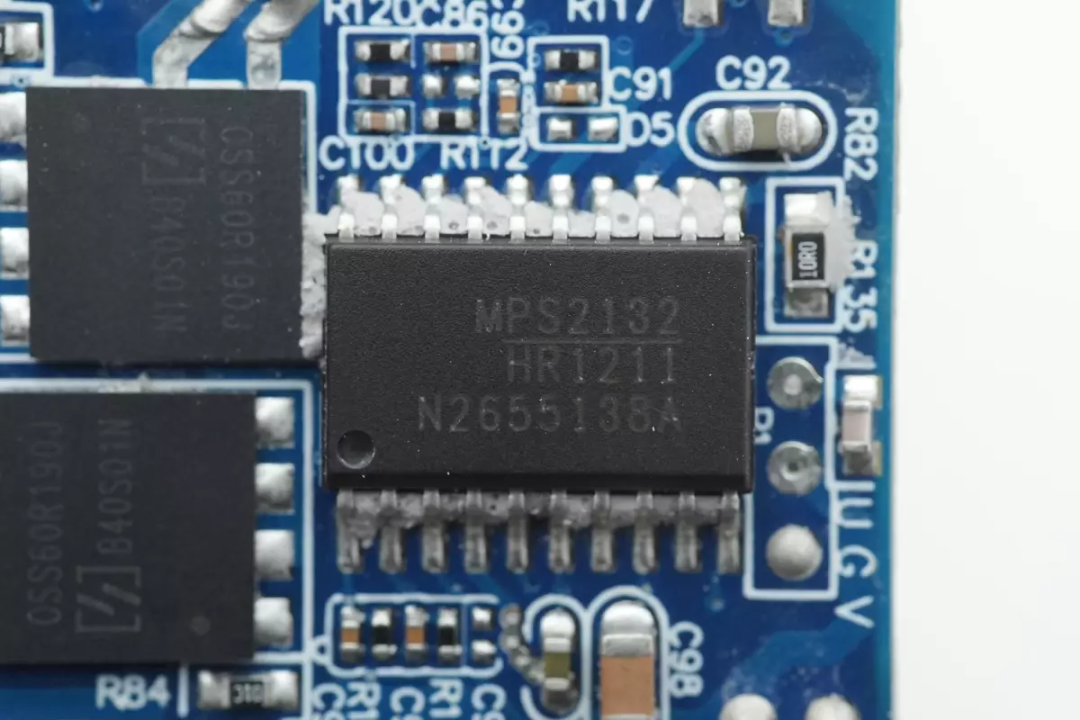

电源主控芯片采用MPS HR1211，是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。
HR1211采用数字控制内核，支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能。

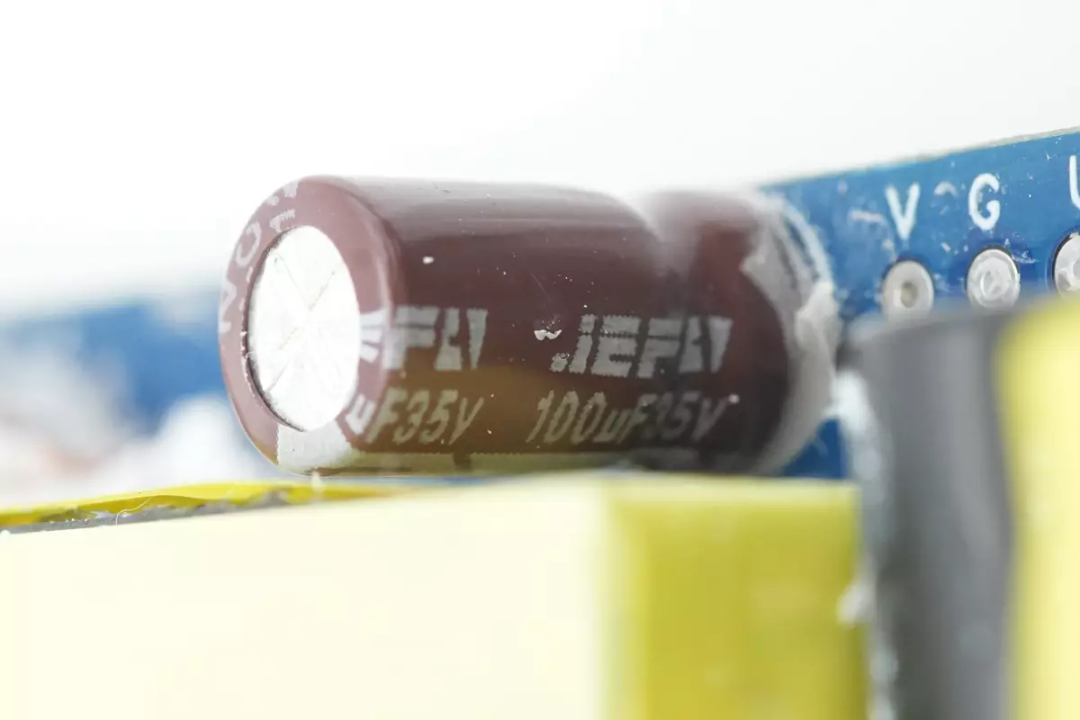

为主控芯片供电的滤波电容规格为100μF35V。

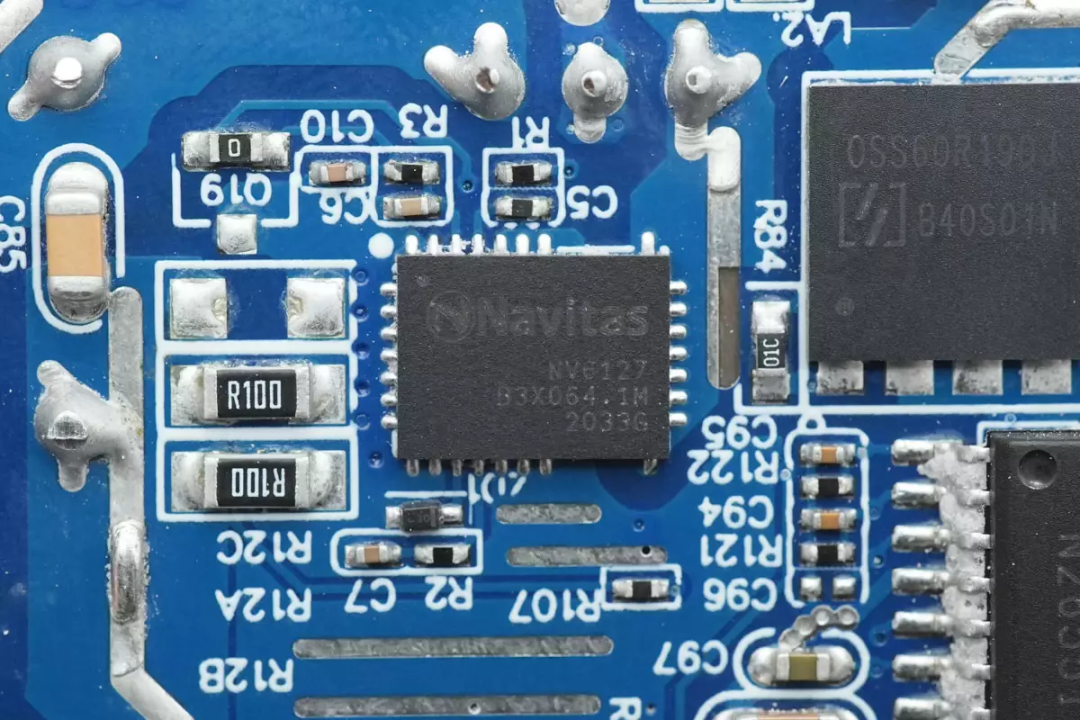

PFC升压开关管采用纳微NV6127，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，应用简单。NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

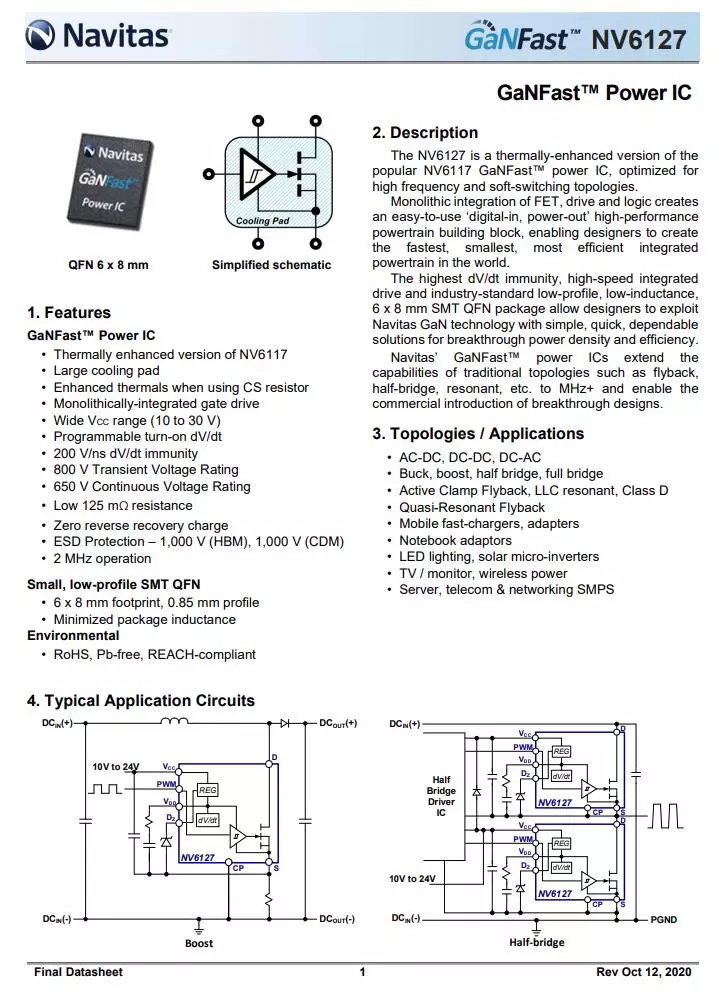

纳微半导体 NV6127 资料信息。
充电头网拆解了解到，采用纳微NV6127氮化镓芯片的产品还有联想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采用，获得市场高度认可。
PFC升压电感采用胶带严密缠绕绝缘。

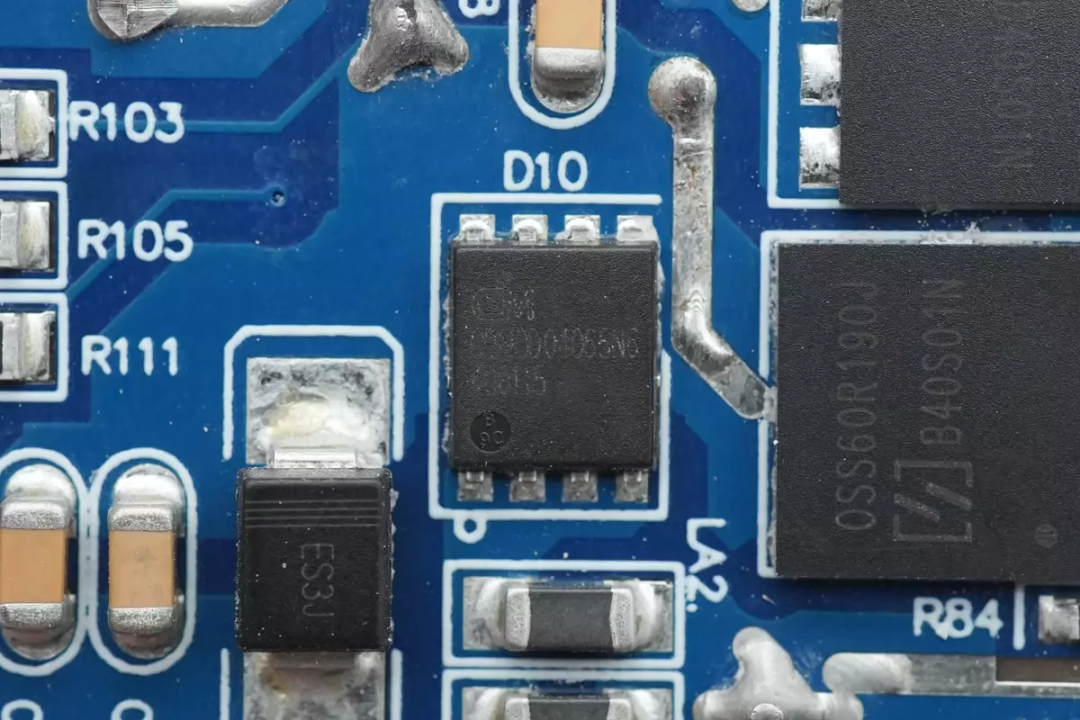

PFC升压开关管来自亿源半导体，型号为CDM0D04065N6，是一颗耐压650V的碳化硅二极管，采用DFN5*6封装。

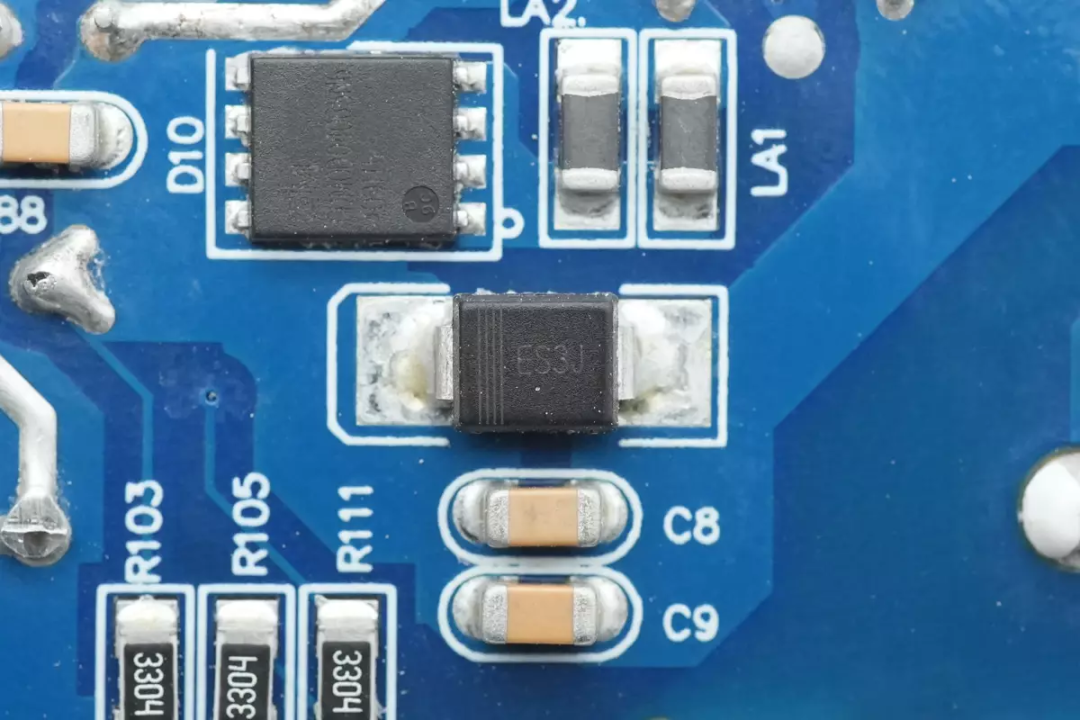

ES3J贴片二极管用于PFC旁路，电源上电时通过旁路二极管为滤波电容充电。

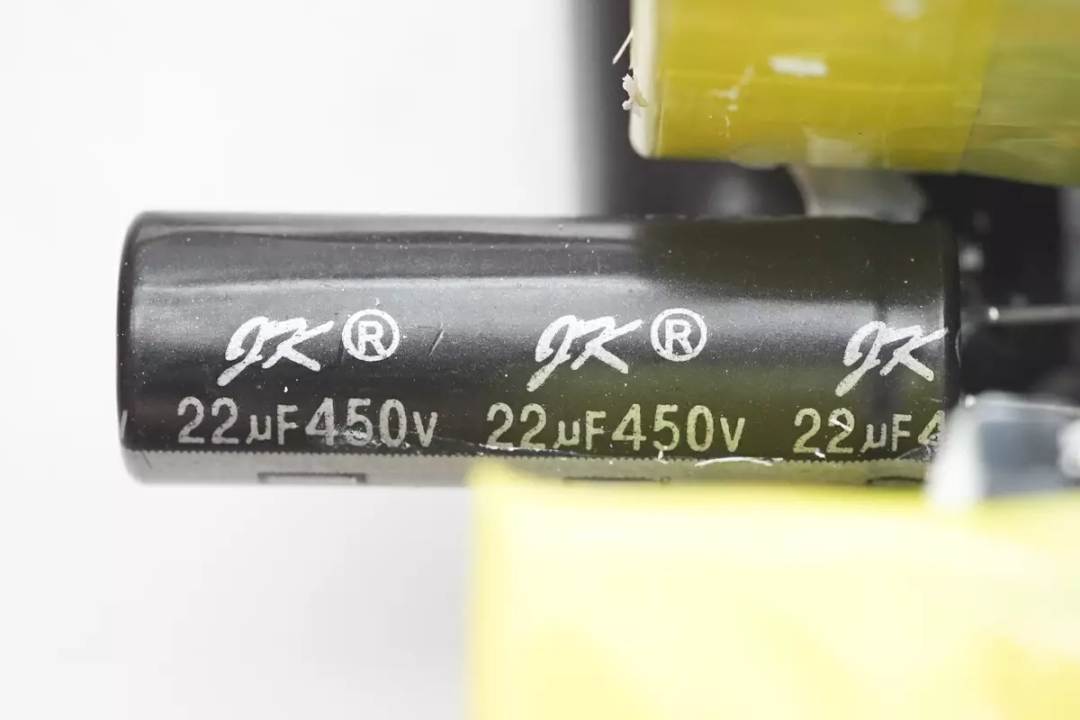

高压滤波电容来自JK军康，规格为22μF450V。

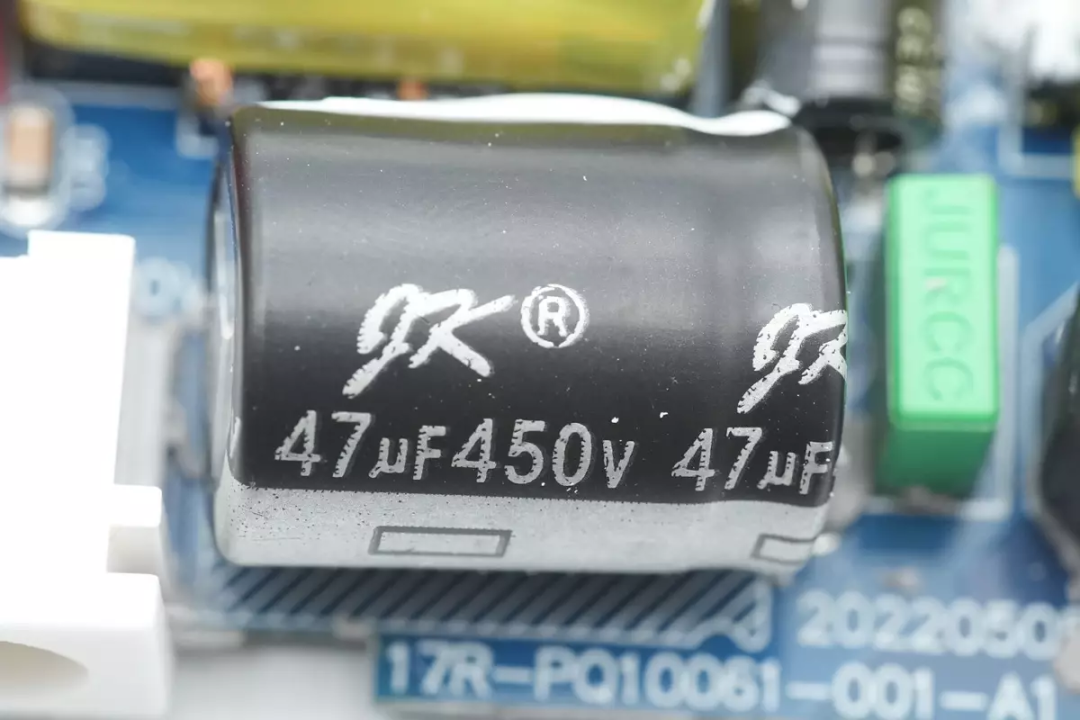

另一颗高压滤波电容规格为47μF450V。

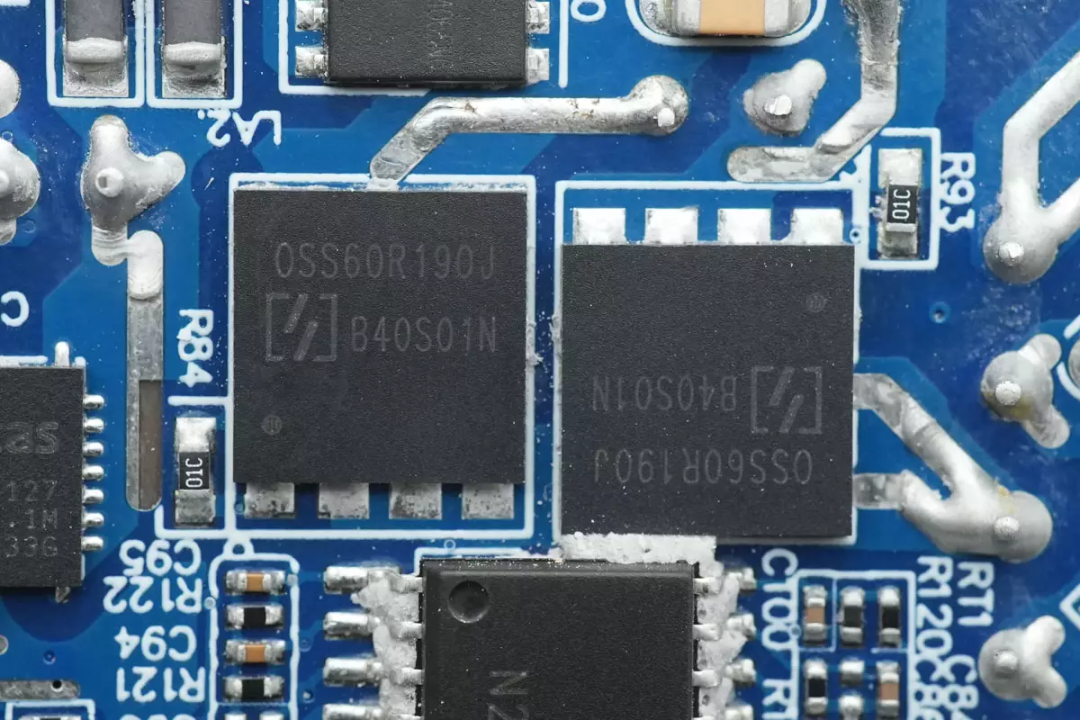

两颗LLC开关管来自东微半导体，型号OSS60R190J，是一颗耐压650V的NMOS，导阻190mΩ，采用DFN8*8封装。
LLC谐振电容来自JURCC捷威。
LLC谐振电感采用胶带缠绕绝缘。

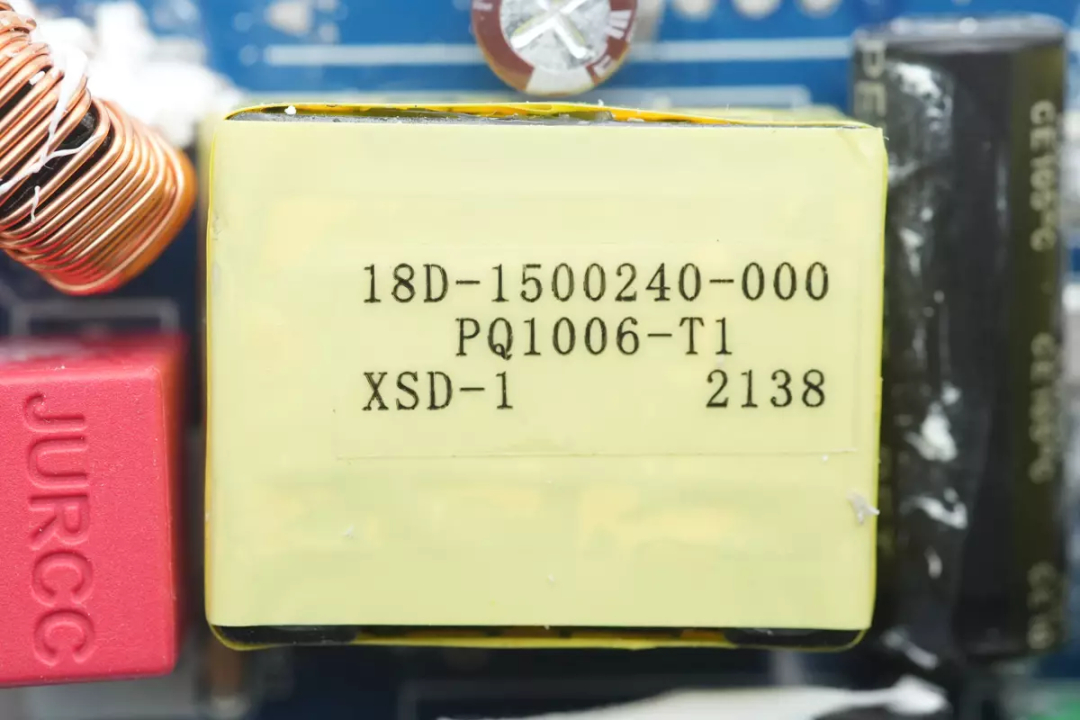

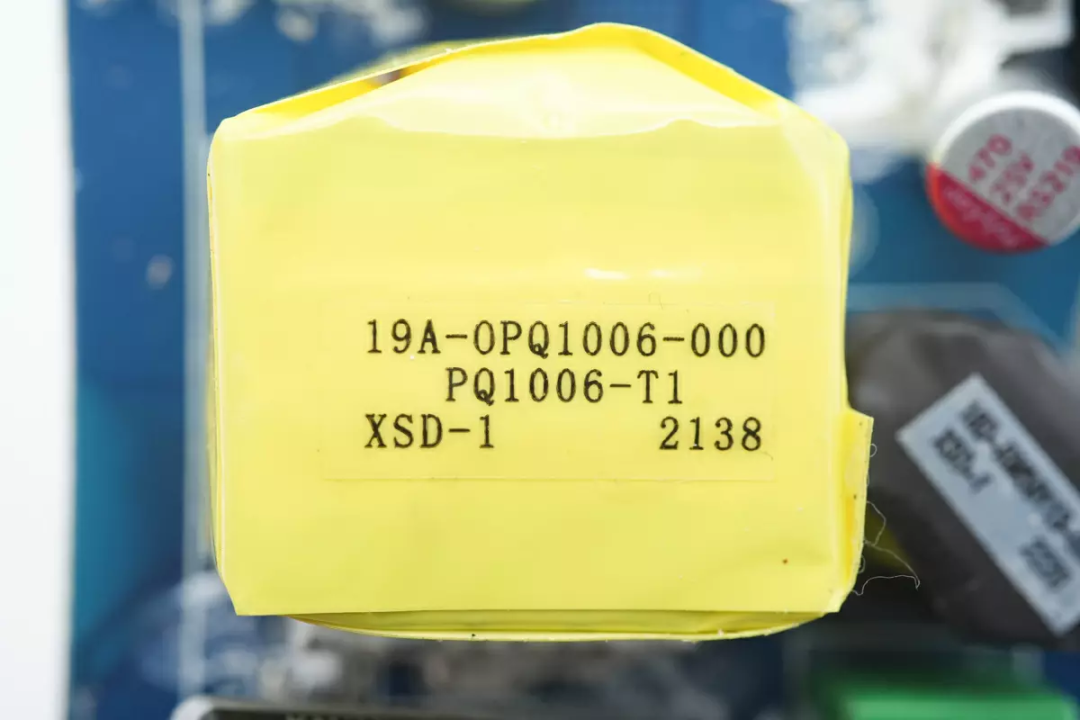

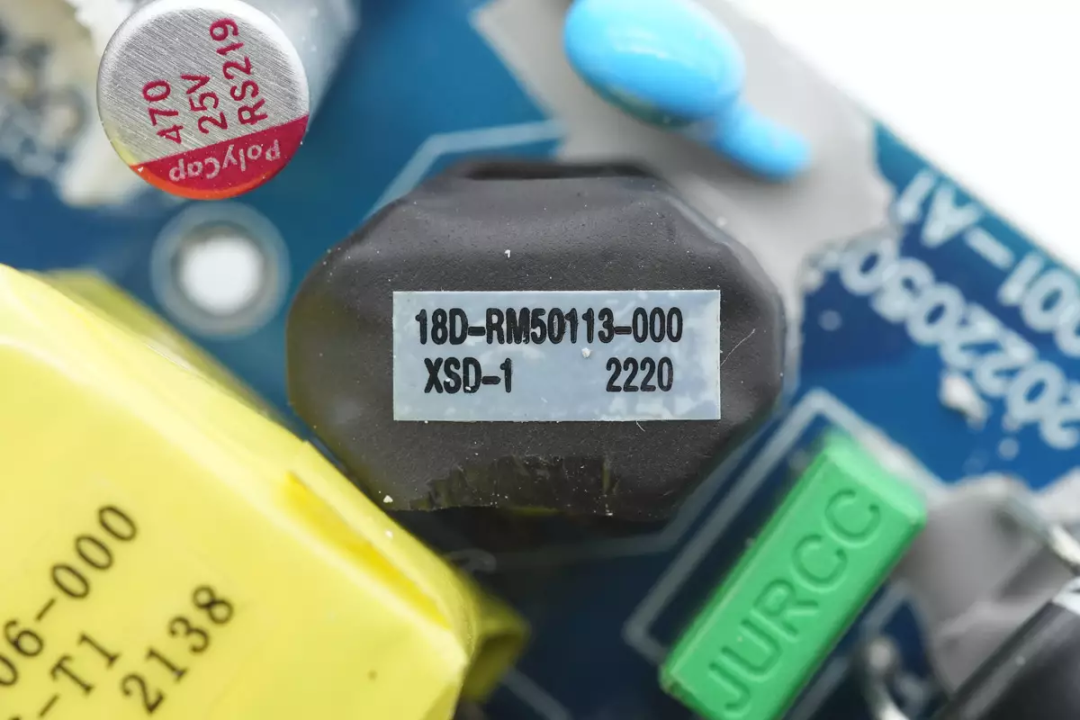

LLC变压器也采用胶带严密缠绕绝缘。

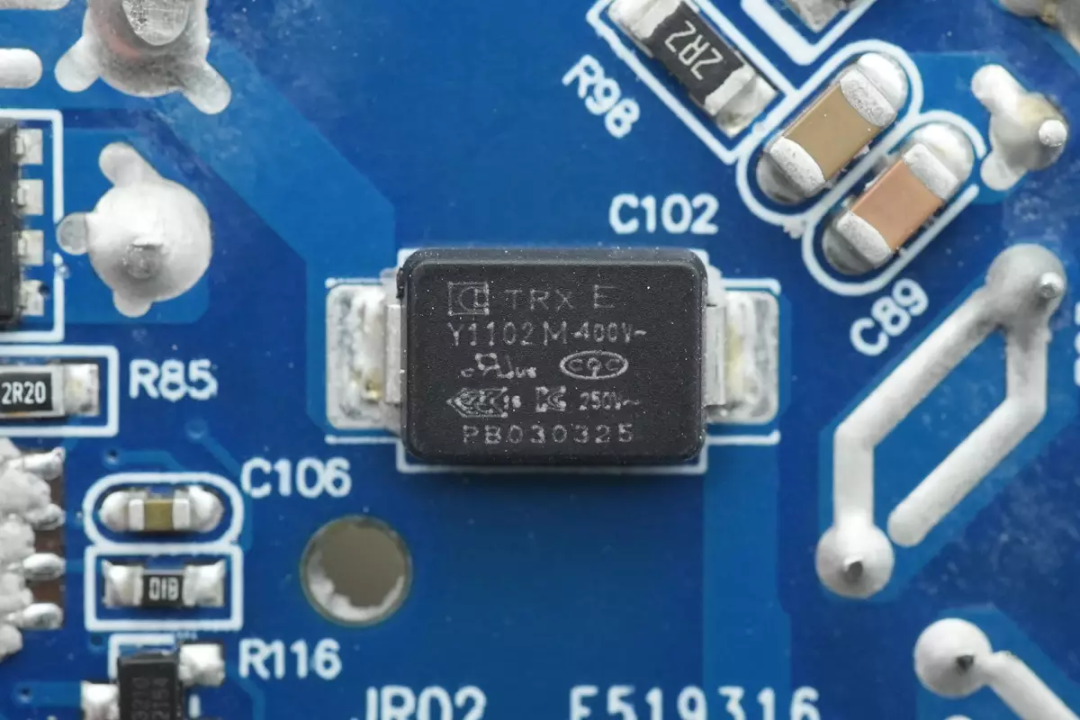

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

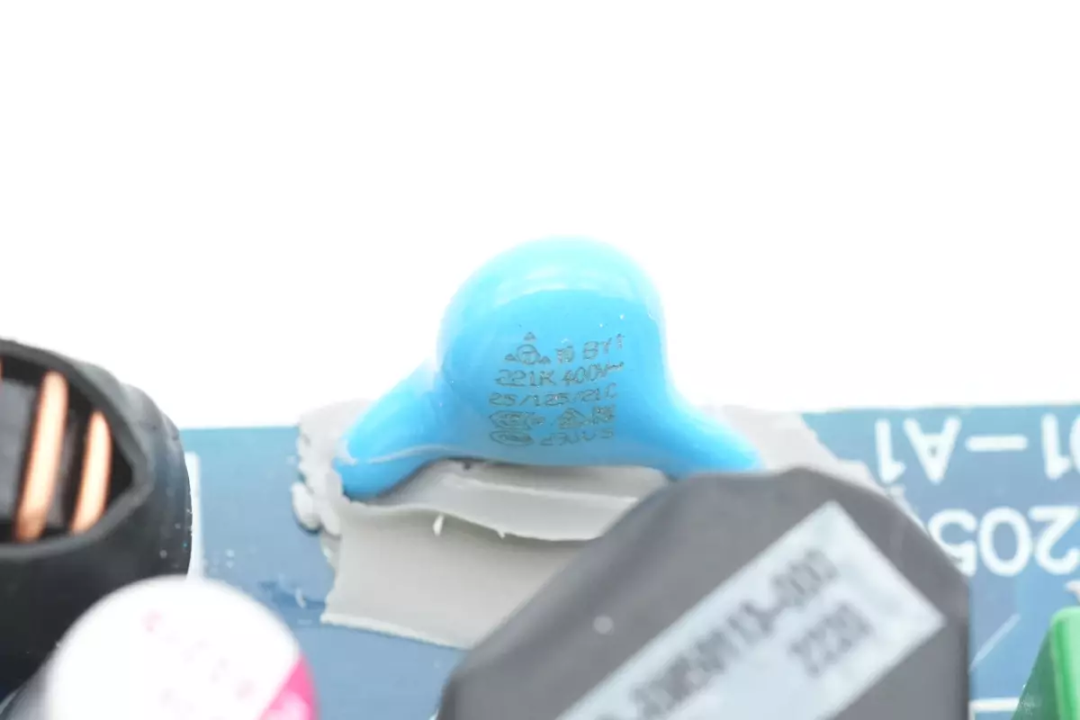

PCB正面还焊接一颗蓝色Y电容。

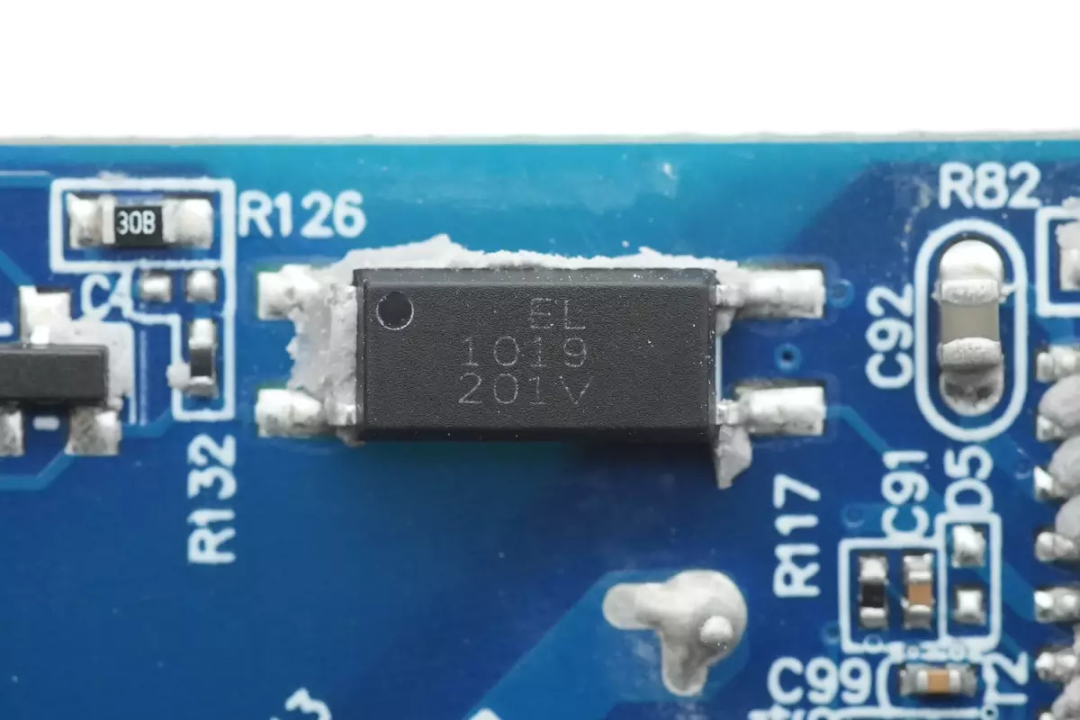

EL1019光耦用于输出电压反馈。

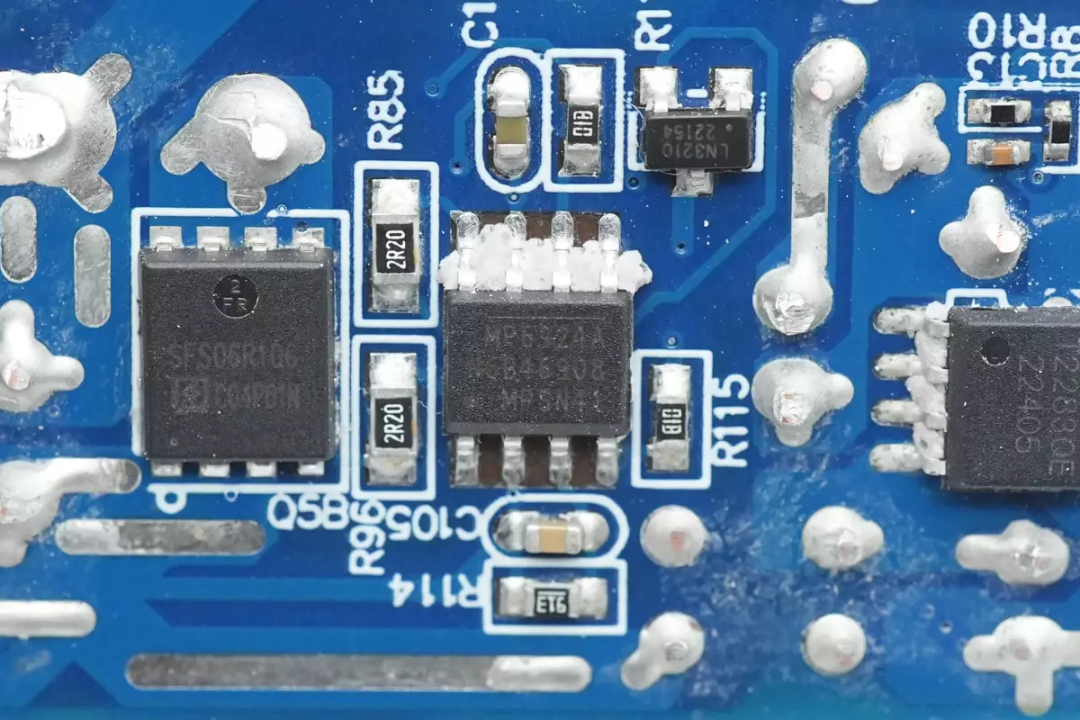

输出同步整流芯片来自MPS，型号MP6924A，是一颗LLC同步整流控制器，MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。同时支持4.2-35V宽范围工作电压，可以适用于USB PD3.1快充140W电源设计。

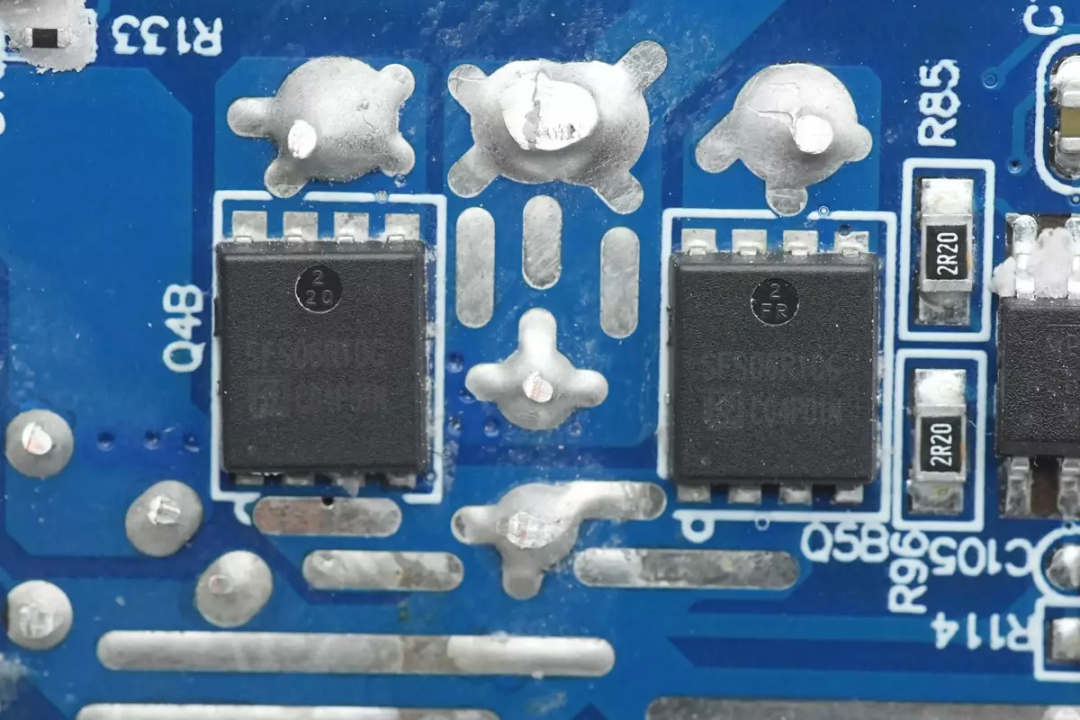

两颗同步整流管来自东微，型号为SFS06R10G，为NMOS，耐压60V，导阻为10mΩ，采用PDFN5*6封装。

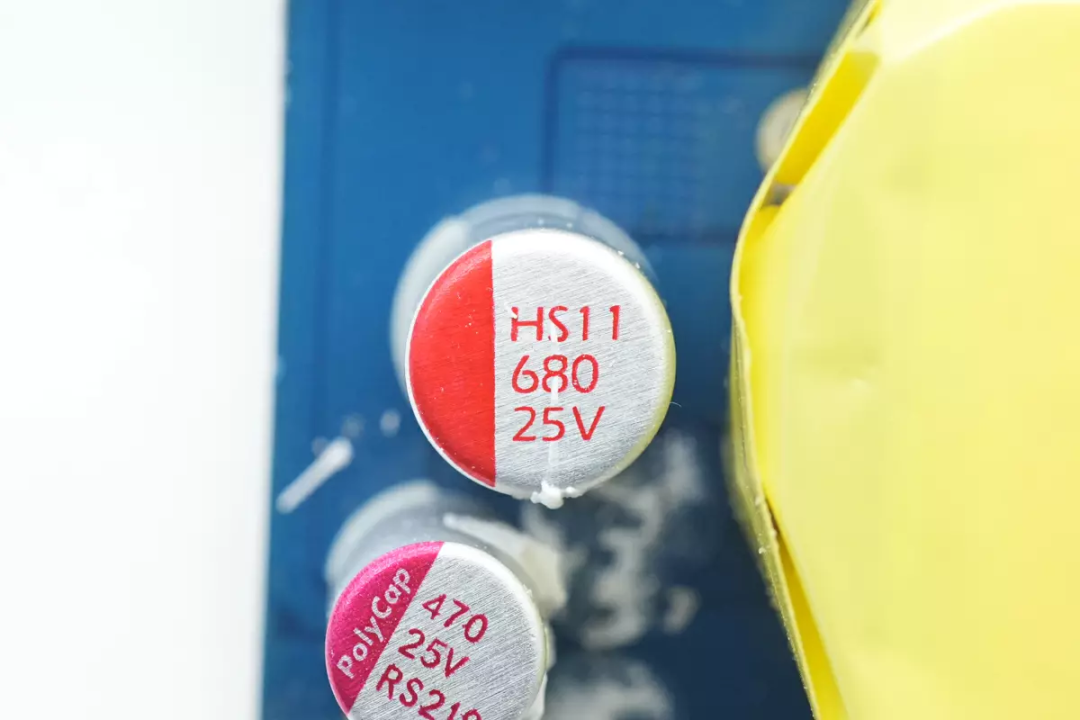

一颗输出滤波电容规格为680μF 25V。

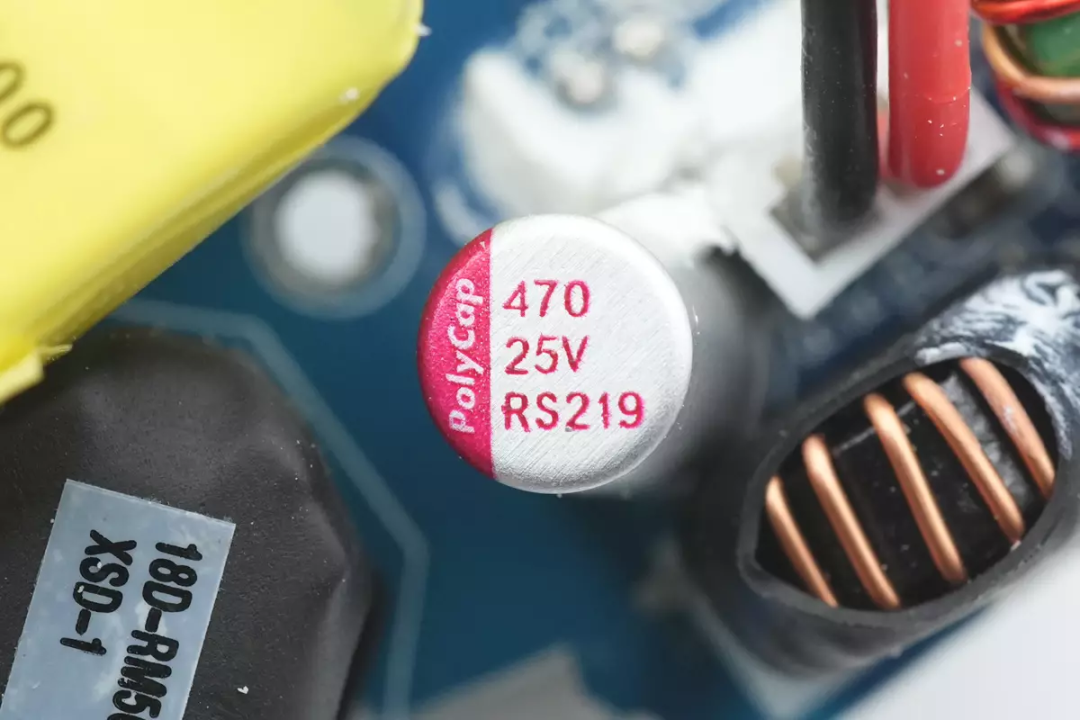

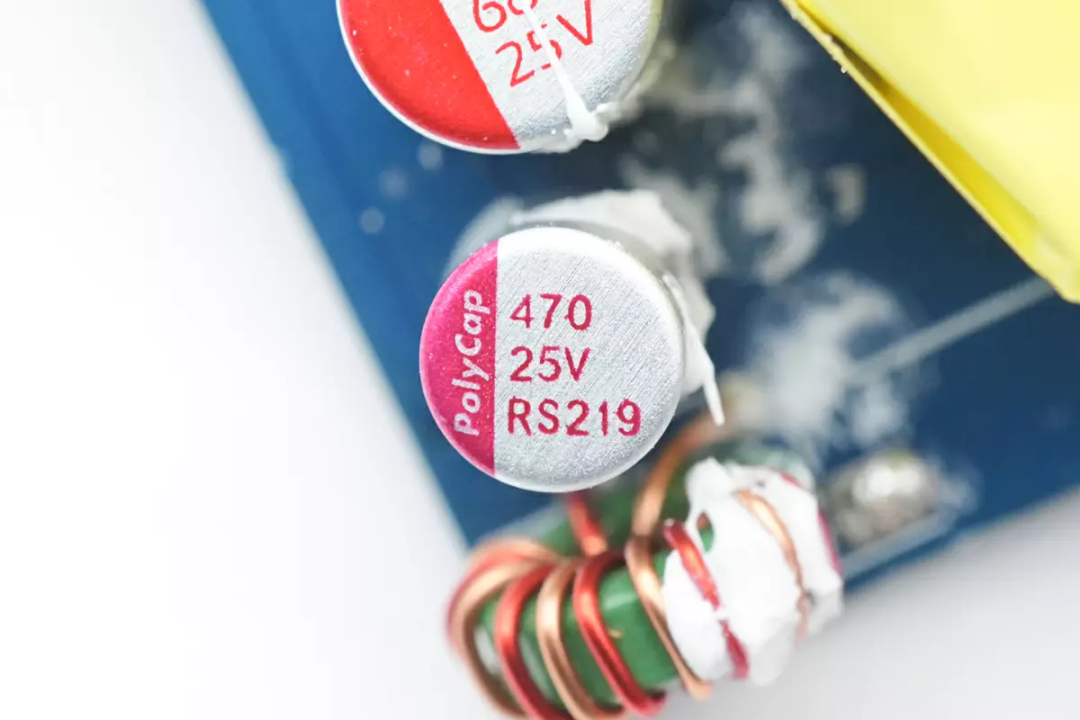

另一颗滤波电容来自柏瑞凯，为RS系列固态电容，规格为470μF 25V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。
输出滤波电感特写，为降压输出模块供电。
用于为无线充电部分供电降压输入的滤波电感。

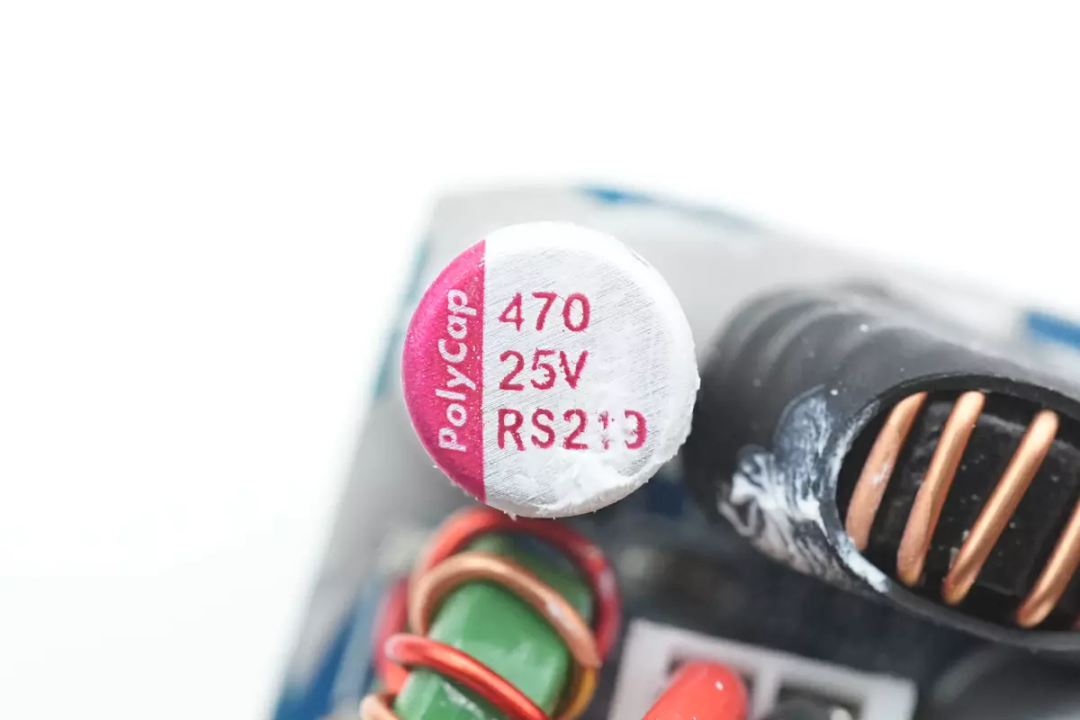

输入滤波电容来自柏瑞凯，RS系列固态电容，规格为470μF 25V。

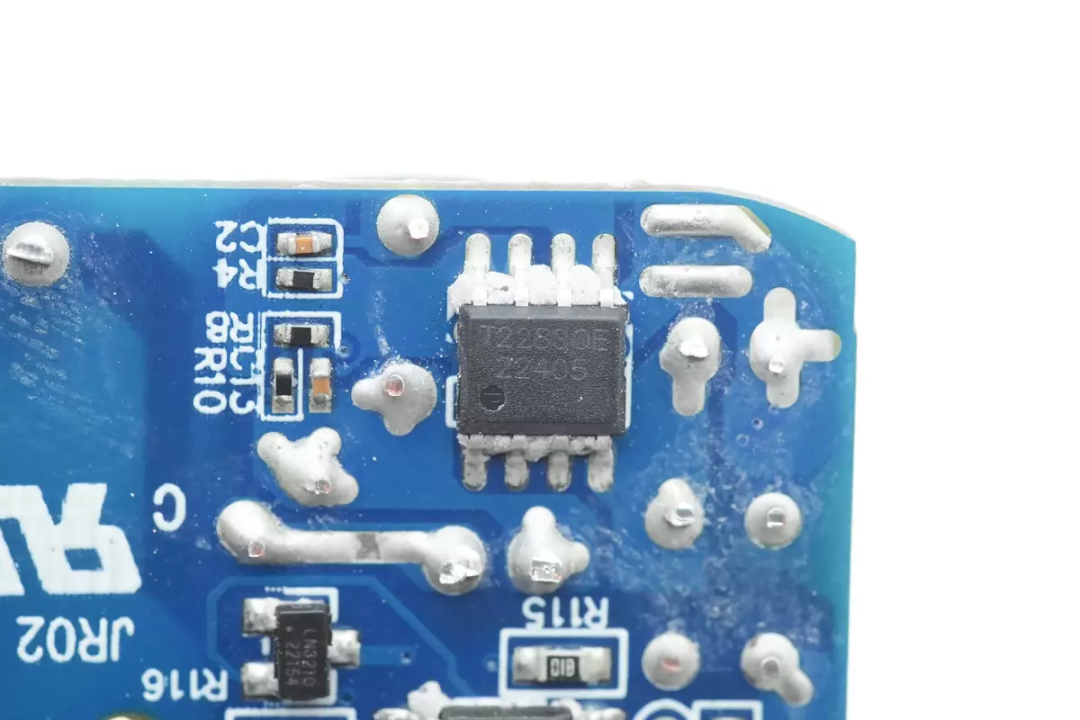

同步降压转换器来自托尔微，型号TMI2283QE，是一颗支持30V输入电压的同步降压转换器，支持3.5A输出电流，采用SOP8封装，用于无线充电电路供电。

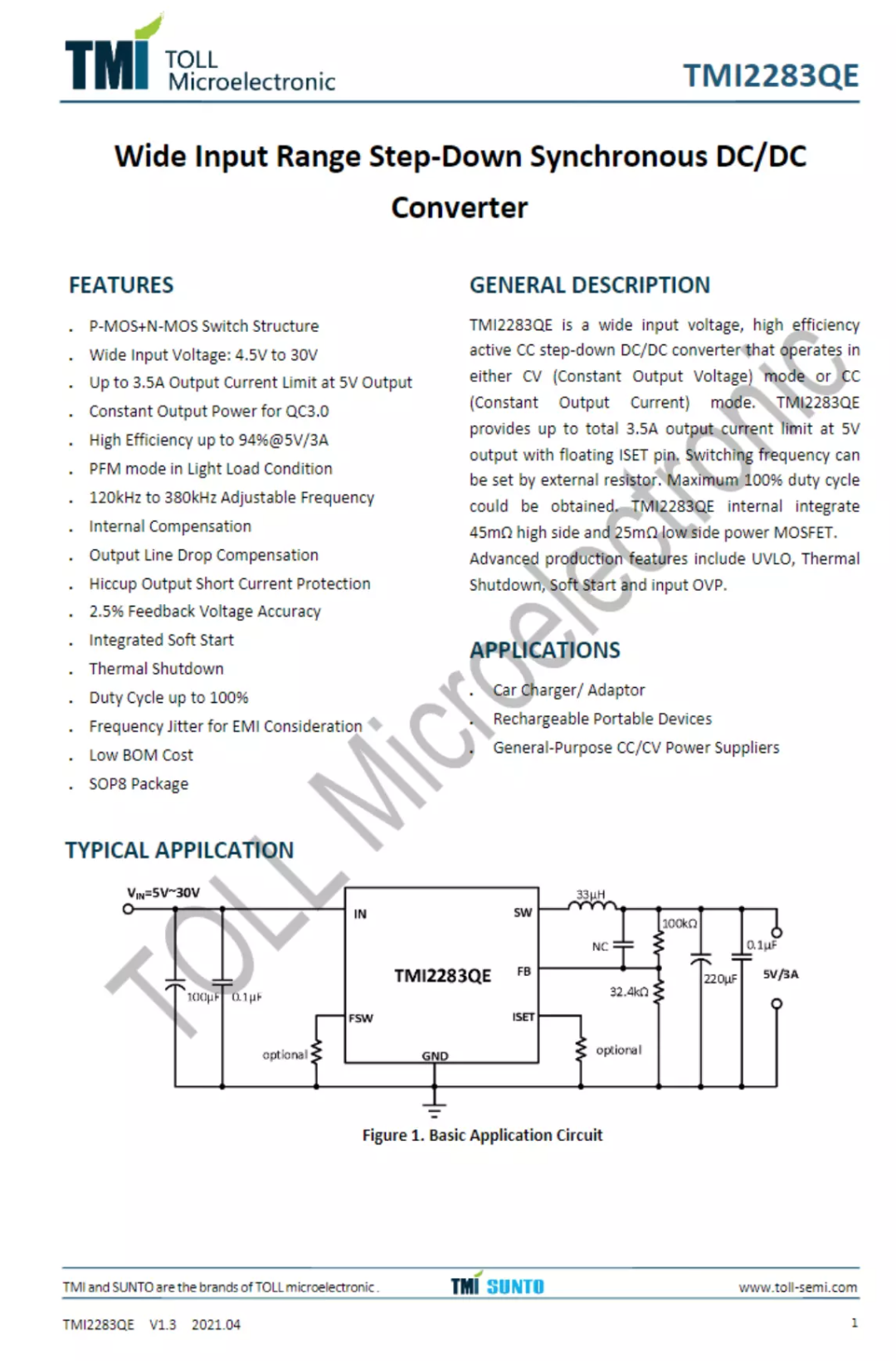

托尔微 TMI2283QE 资料信息。
充电头网拆解了解到，托尔微TMI2283QE此前还被安克65W 2C1A全氮化镓快充插座采用过。

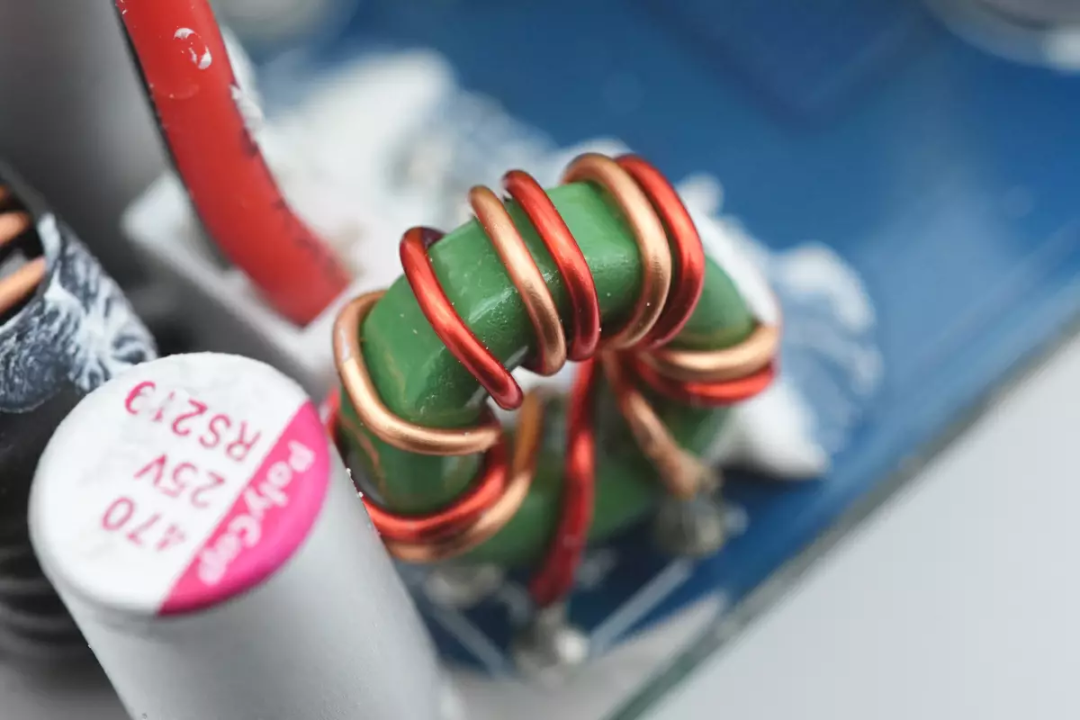

磁环降压电感外套热缩管绝缘。
输出滤波电容来自柏瑞凯，规格为470μF 25V。

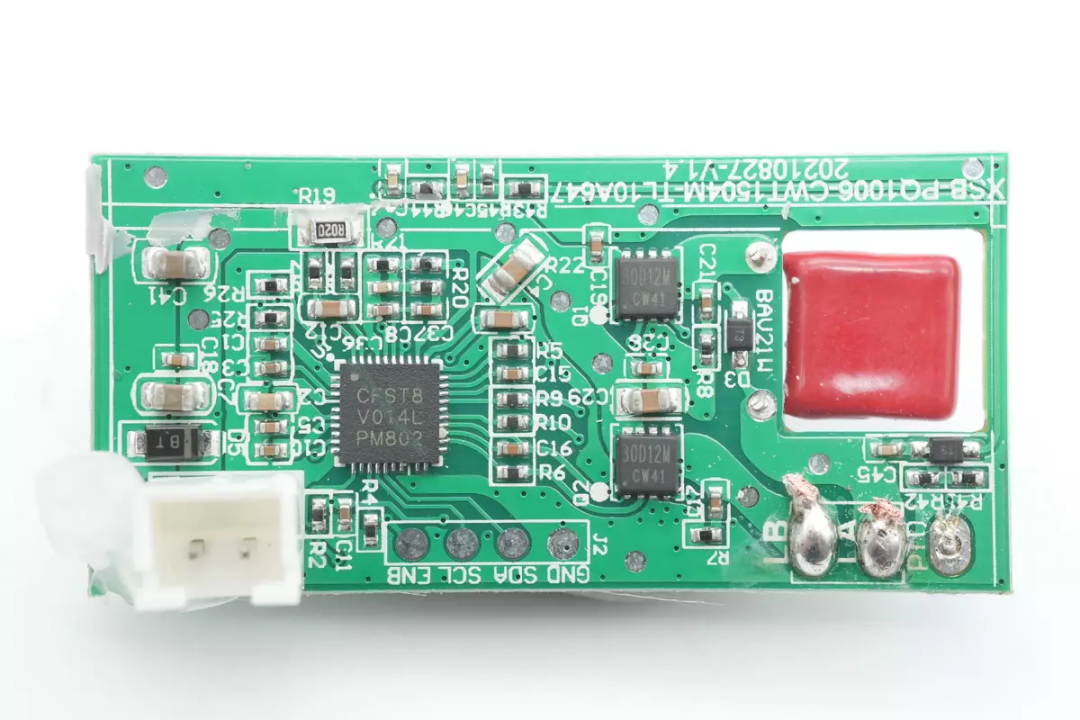

无线充电模块左下角焊接电源输入插座，正面焊接无线充电主控和线圈驱动MOS管，PCB镂空焊接薄膜谐振电容，降低厚度。

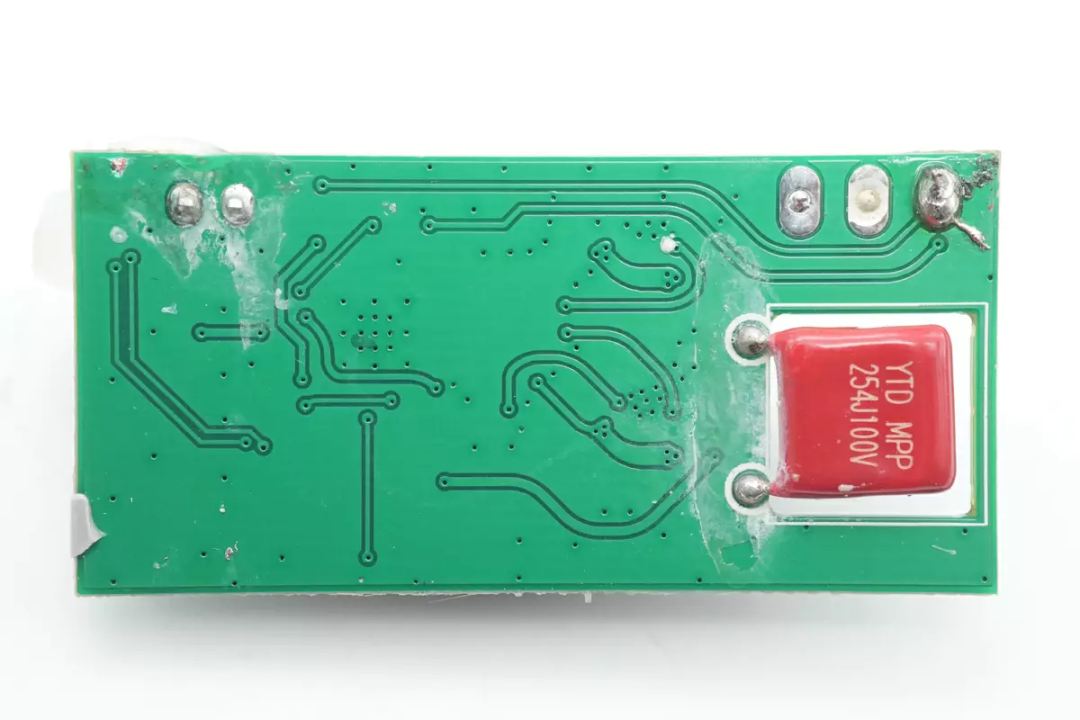

无线充电模块背面没有焊接元件，镂空焊接薄膜谐振电容。

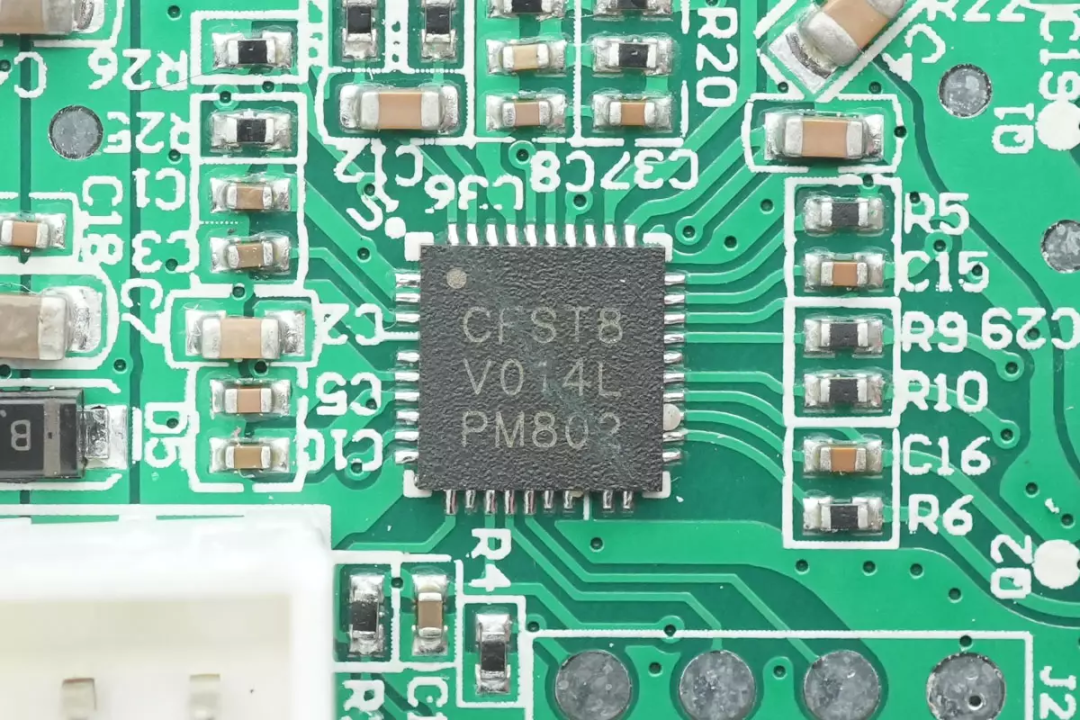

无线充电主控来自江西联智，CFS代表联智，支持15W功率输出，内部集成功率管驱动器。

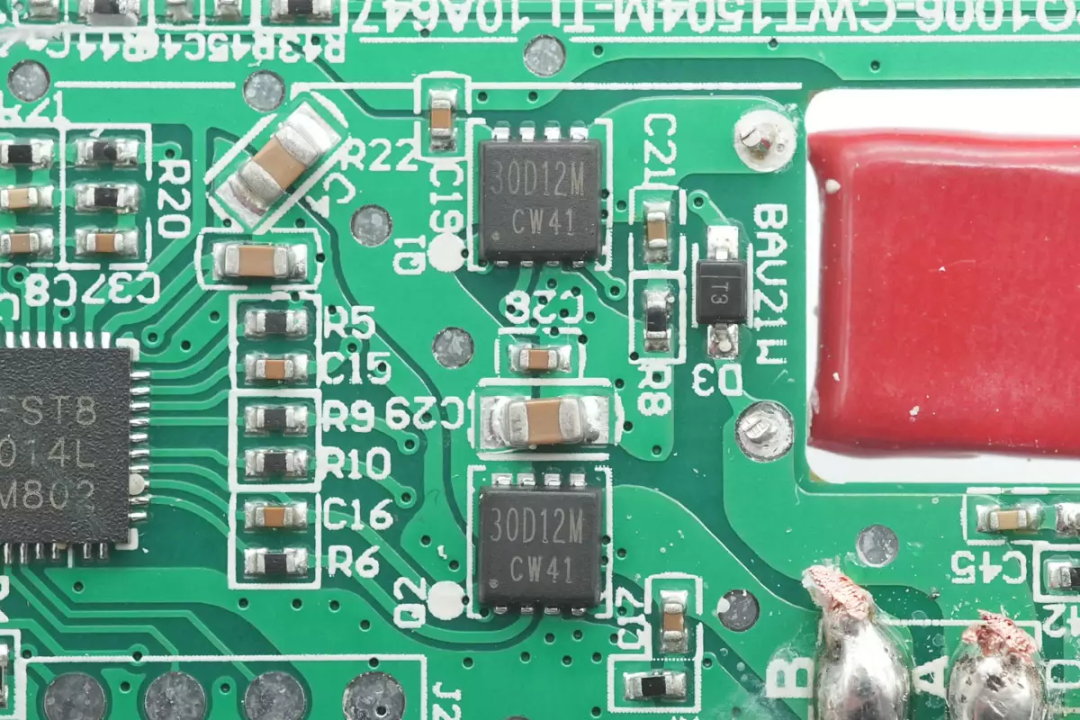

线圈驱动采用两颗双NMOS组成全桥，来自芯电元，型号为PED30D12M，耐压30V，导阻为12mΩ，采用PDFN3.3*3.3封装。

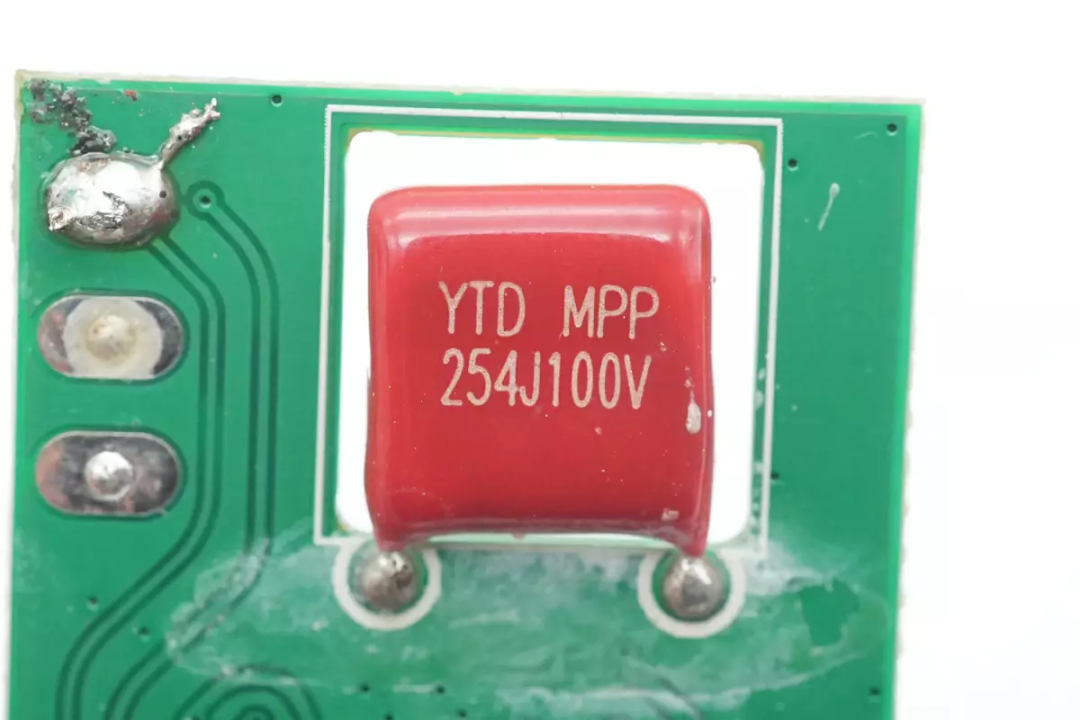

薄膜谐振电容规格为0.25μF 100V。
连接无线充电模块供电的插座特写。

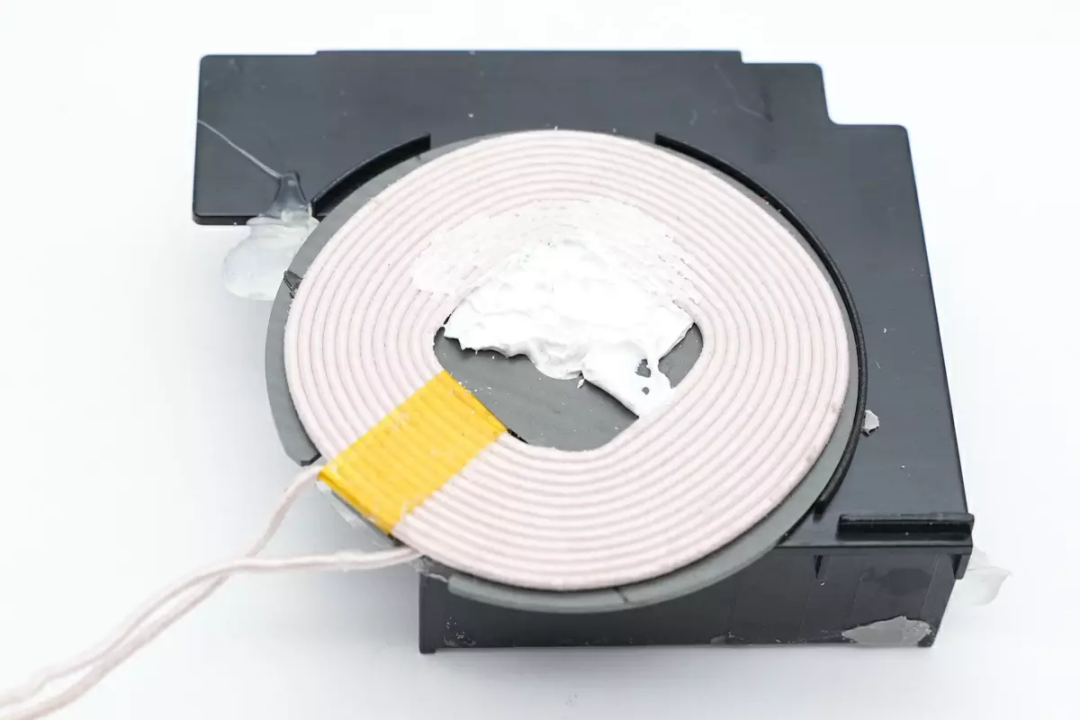

无线充电线圈固定在塑料支架上，起到支撑固定作用。

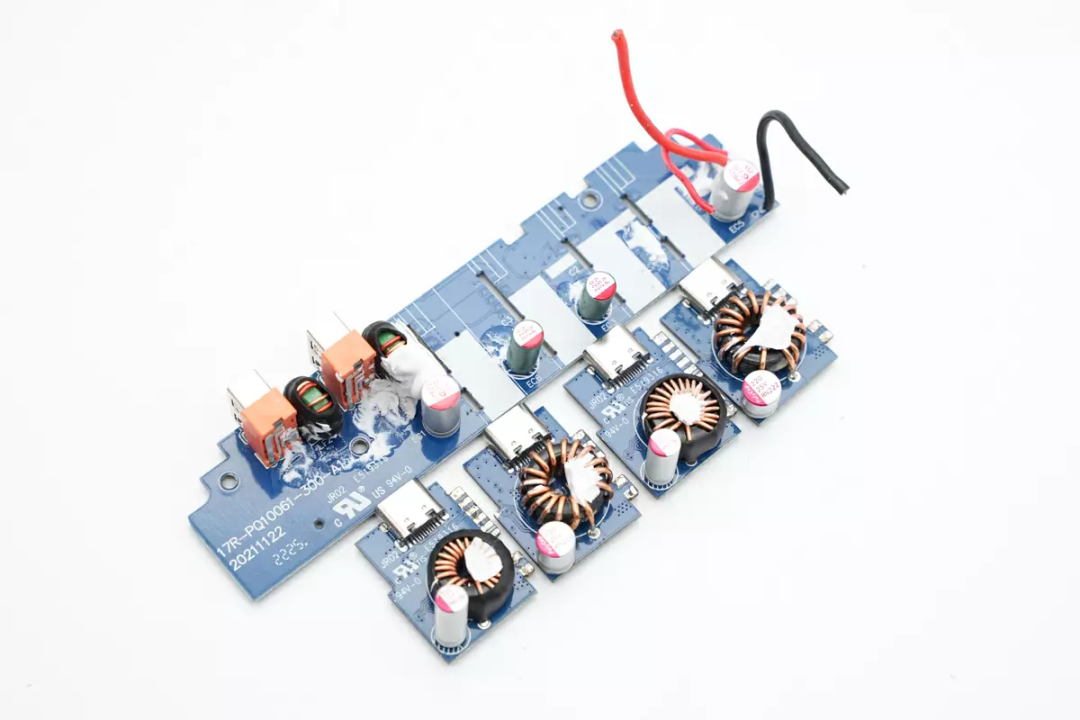

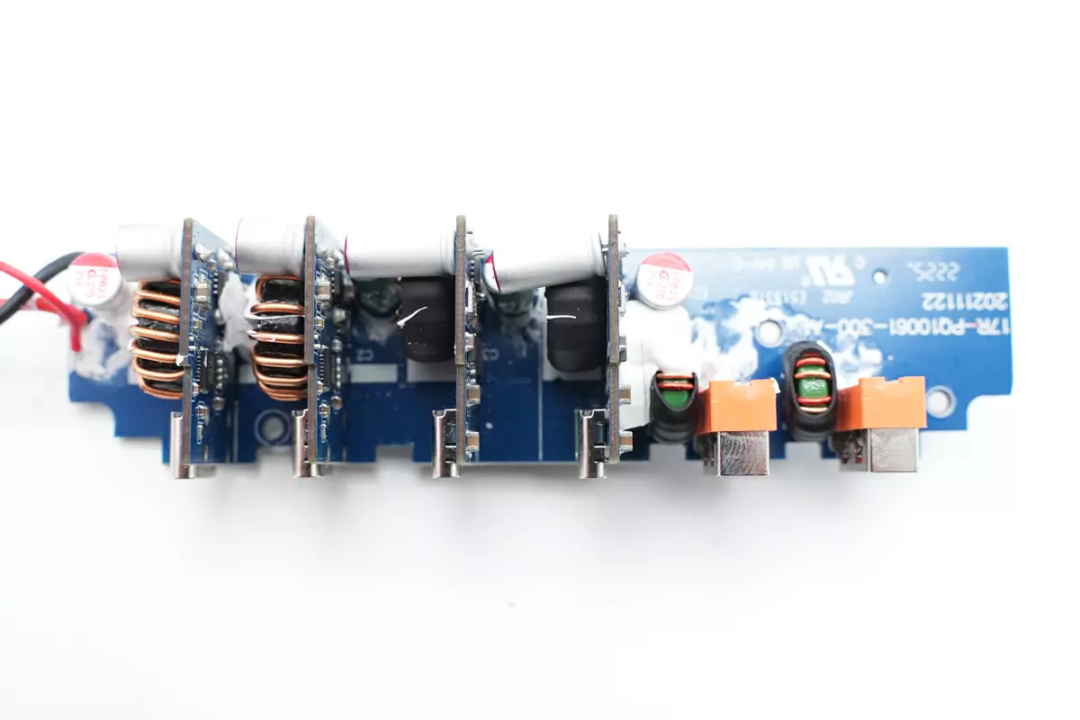

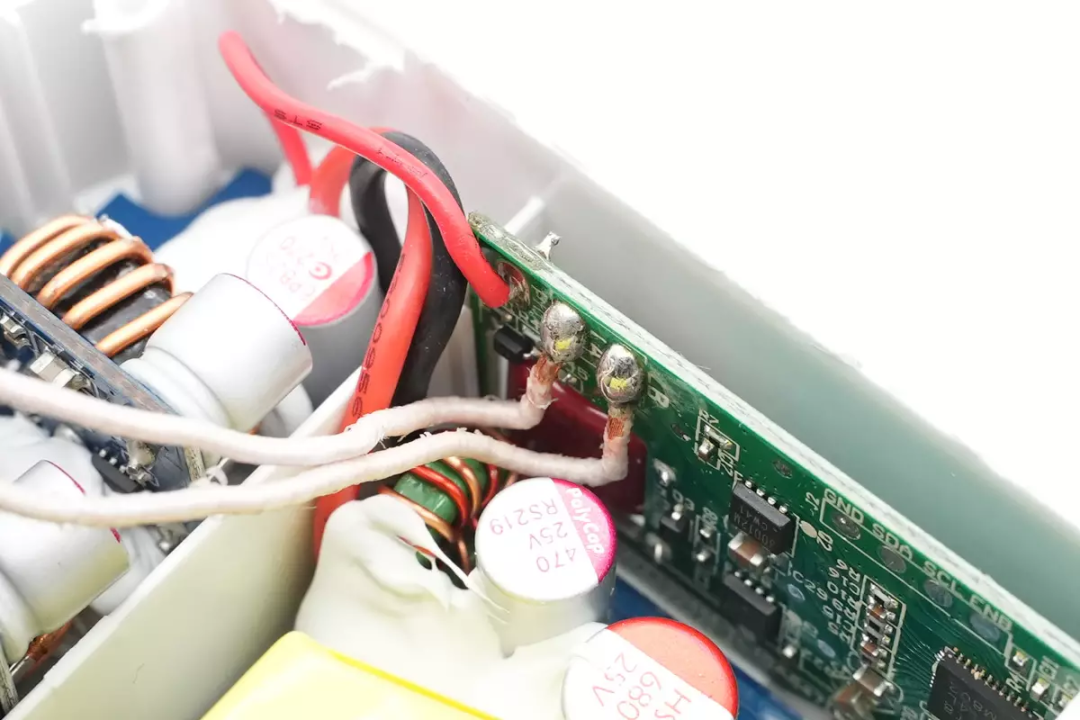

开关电源模块输出的直流电通过导线焊接连接到降压输出模块上，降压输出模块上焊接四块降压小板和输出滤波电容，并焊接两个USB-A口。

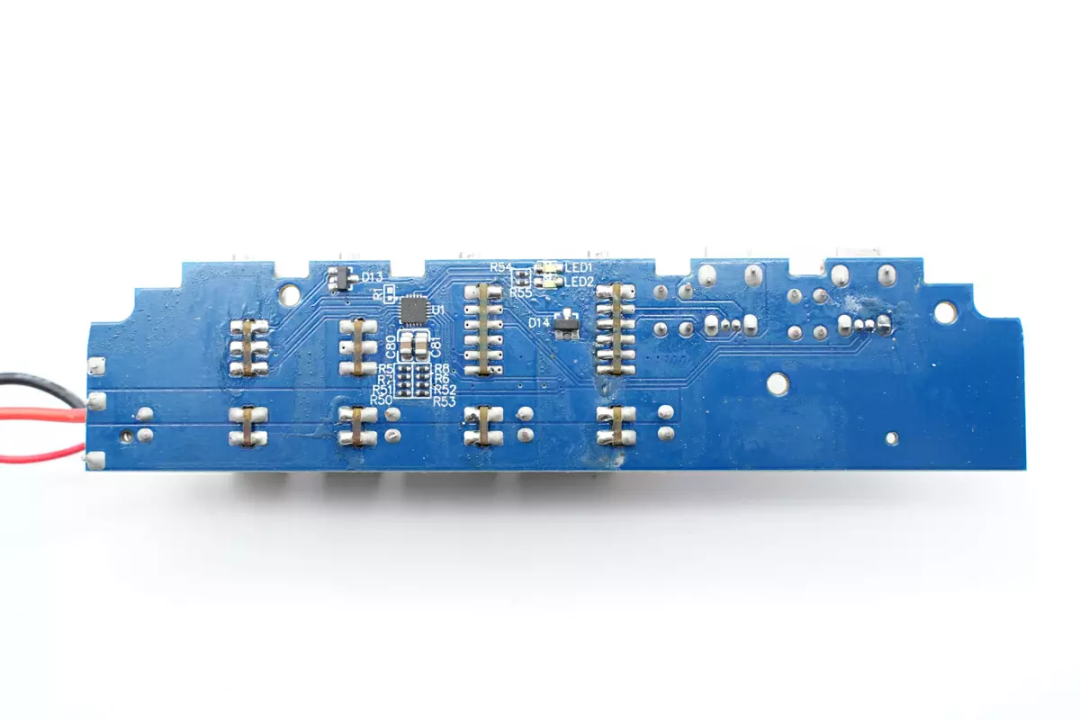

降压输出模块背面焊接电源指示灯和用于功率自动控制的单片机。
焊接取下四块降压小板，在PCB上还焊接滤波电容和USB-A母座。

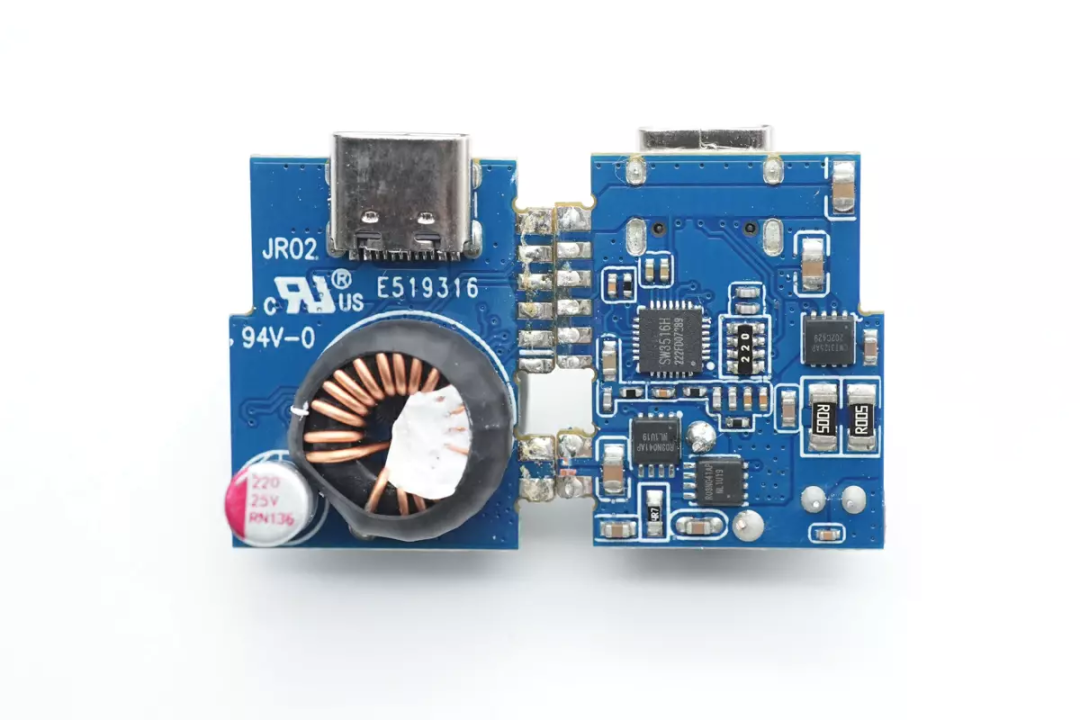

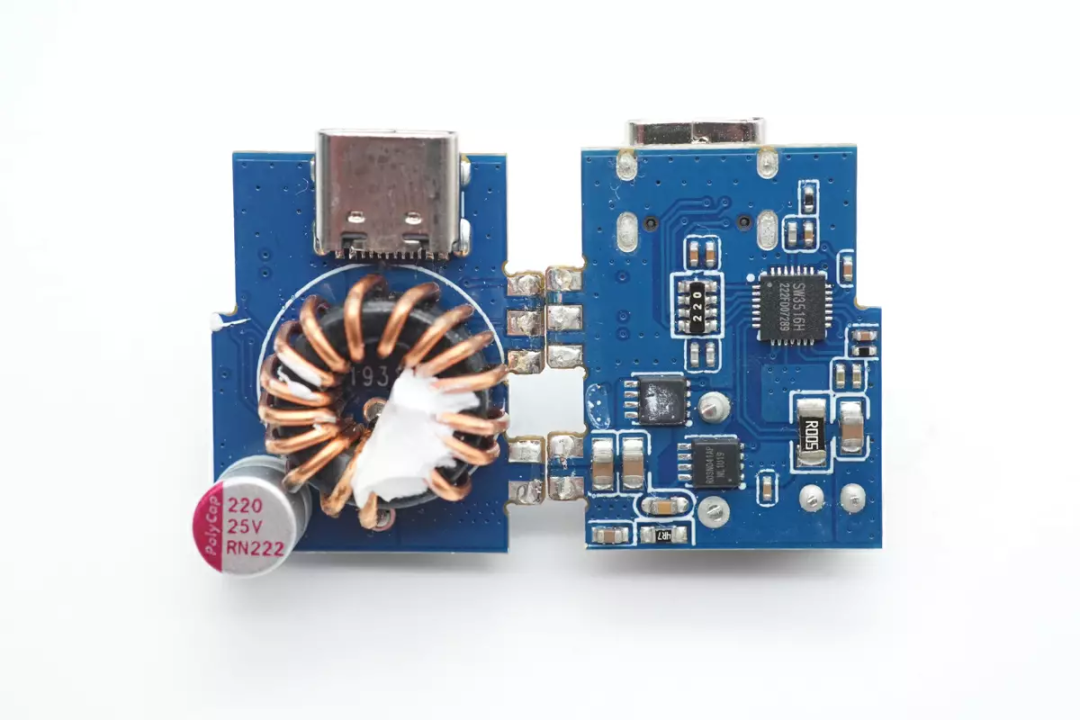

两块降压小板用于USB-C1和USB-C2接口100W输出，正面焊接滤波电容和降压电感，背面焊接降压主控芯片和降压MOS管。

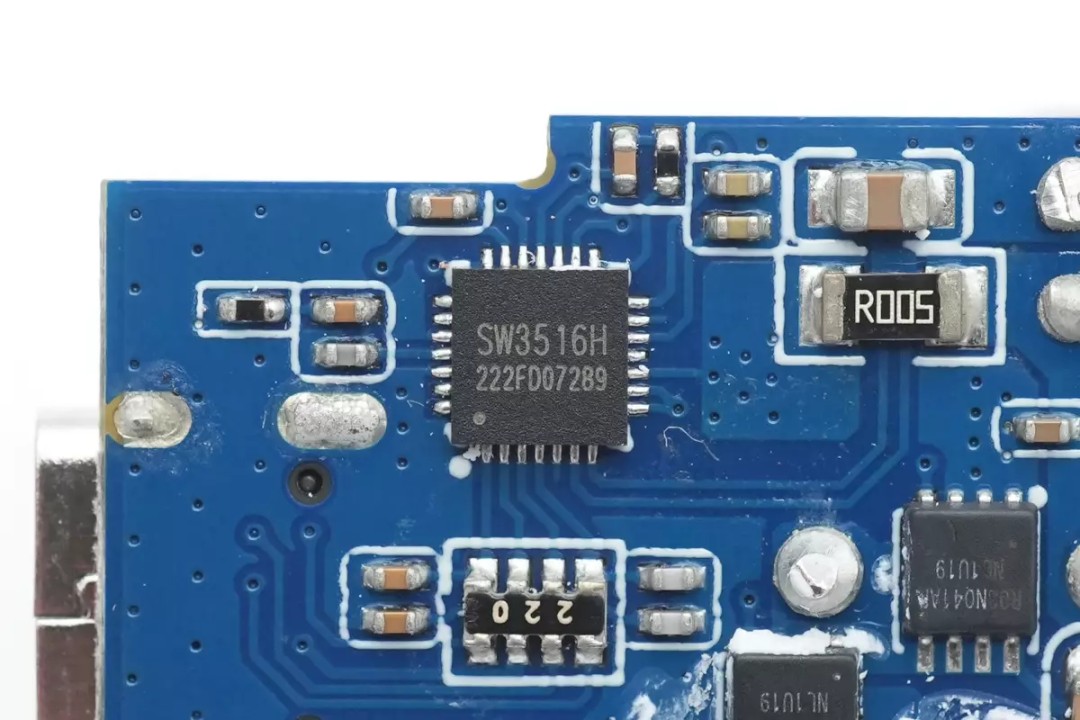

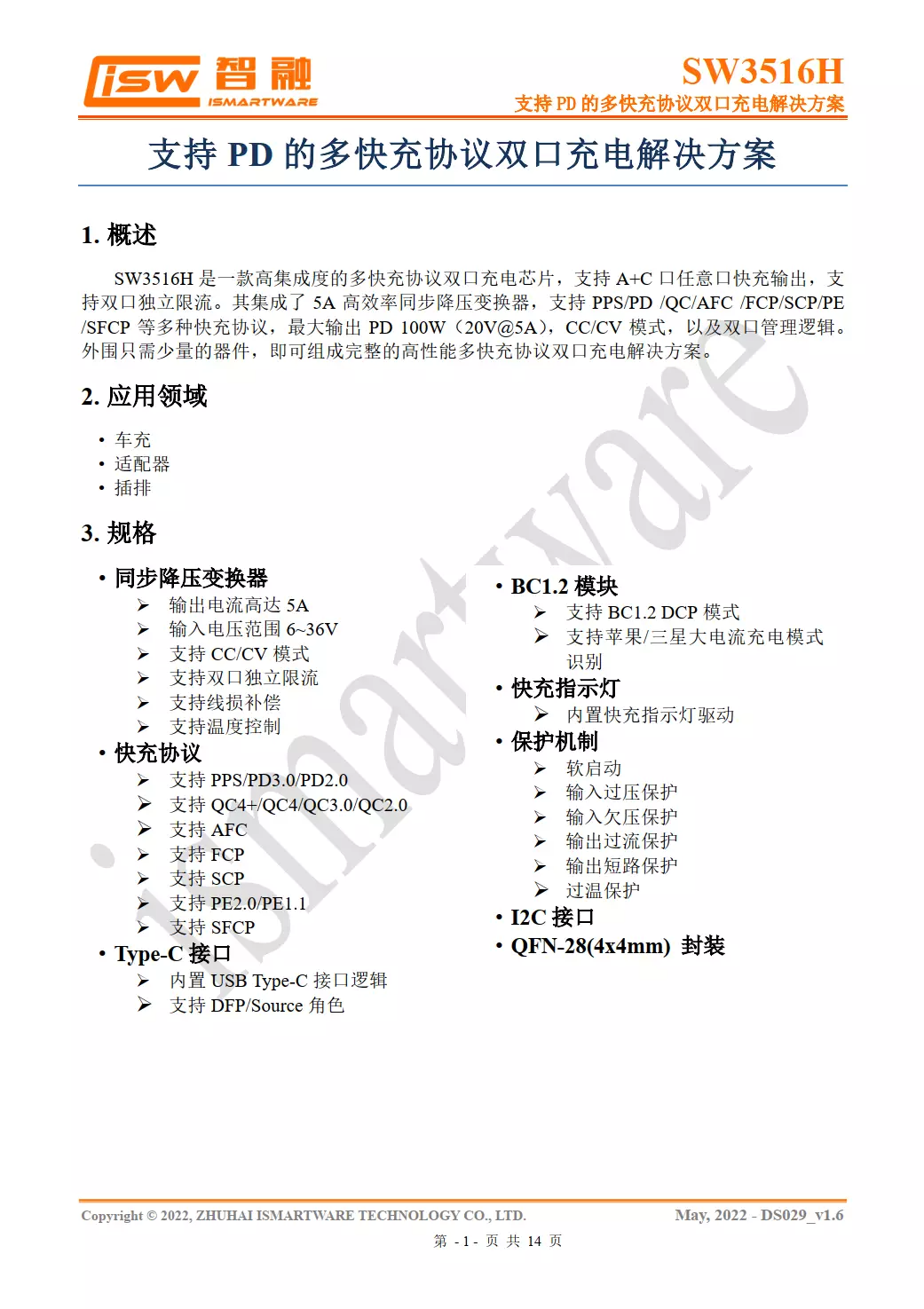

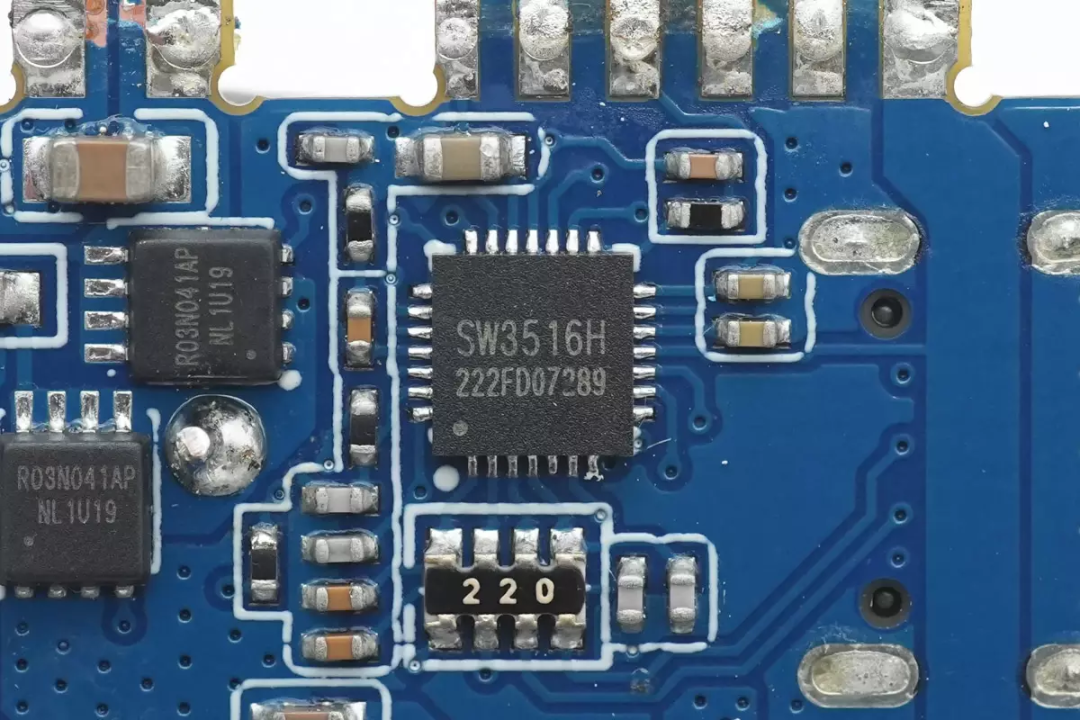

四路降压电路的主控芯片均采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

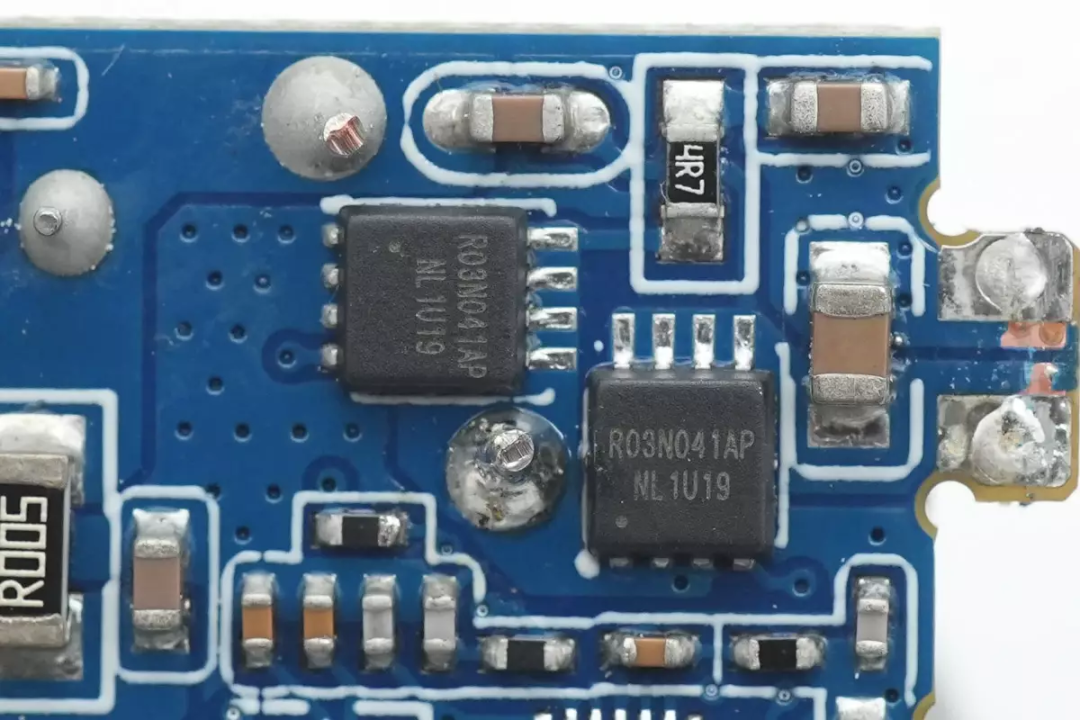

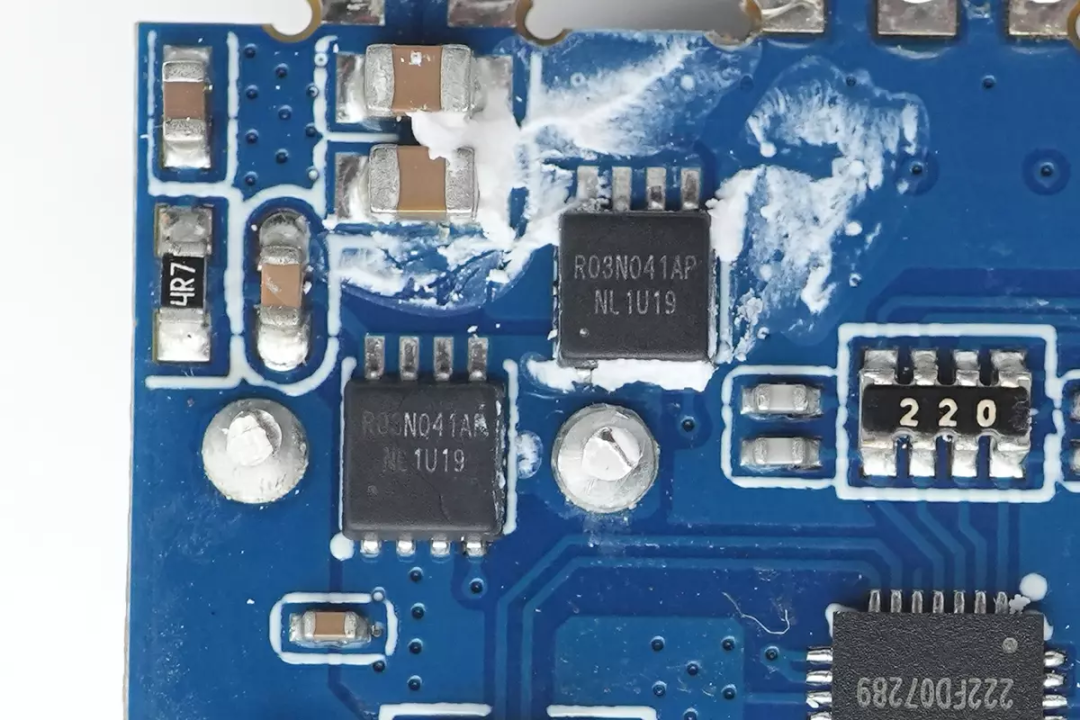

两颗禾纳CWR03N041AP组成同步整流降压，是一颗耐压30V的NMOS，导阻4.1mΩ，采用PDFN3030封装。

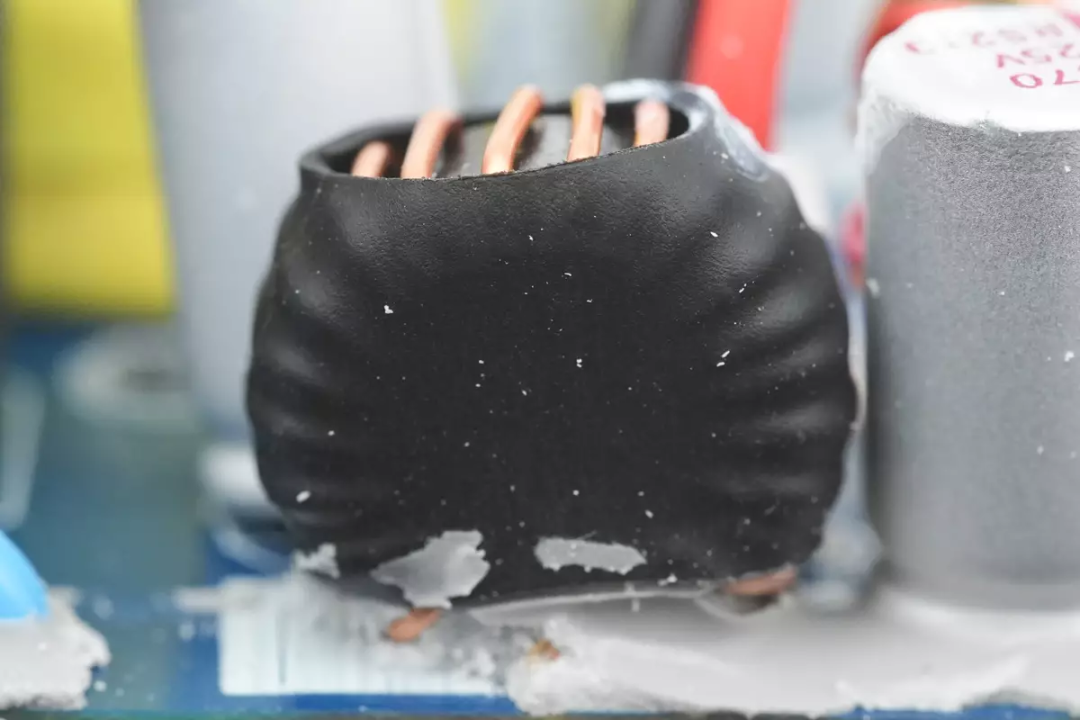

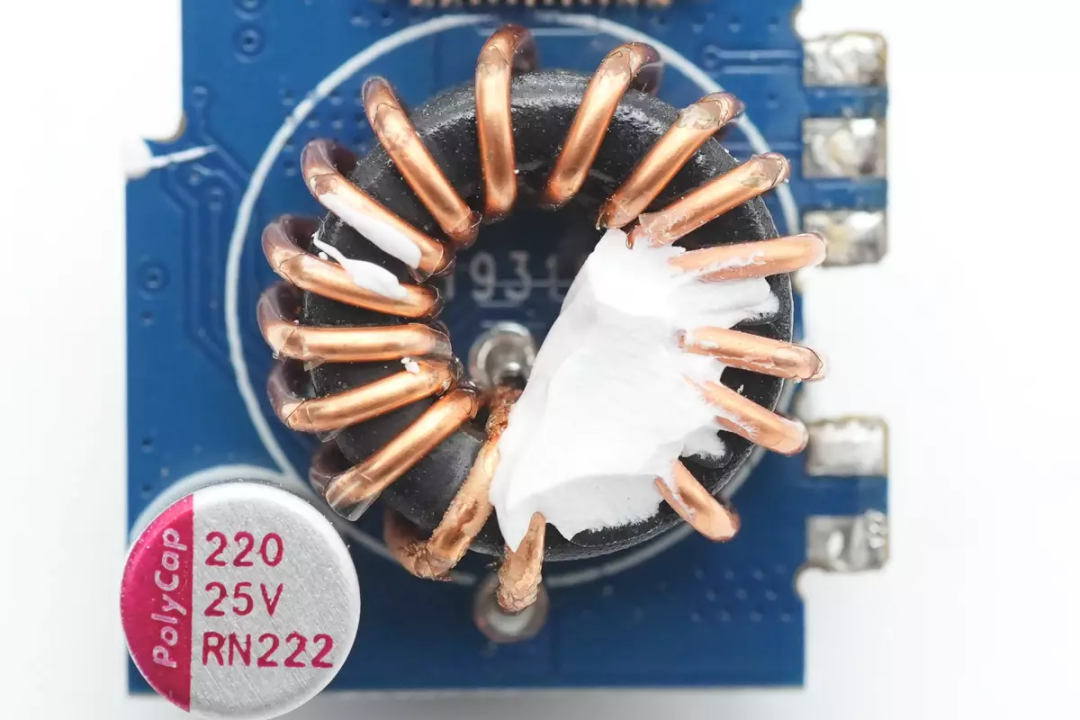

磁环降压电感涂胶固定，在左下角焊接输出滤波电容。

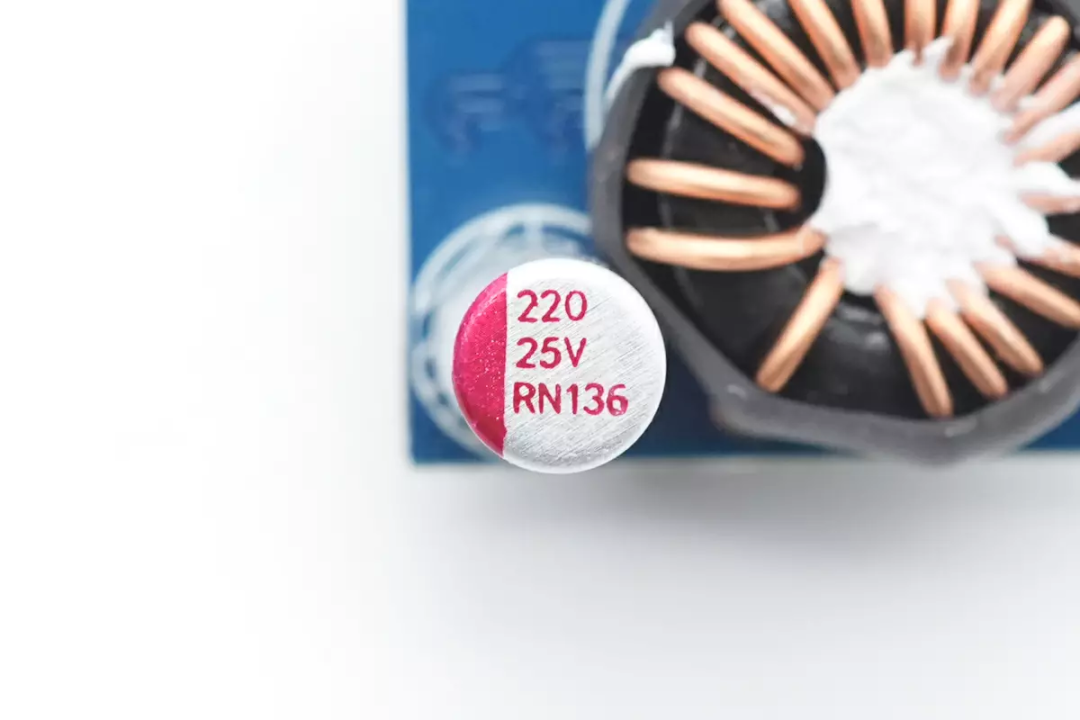

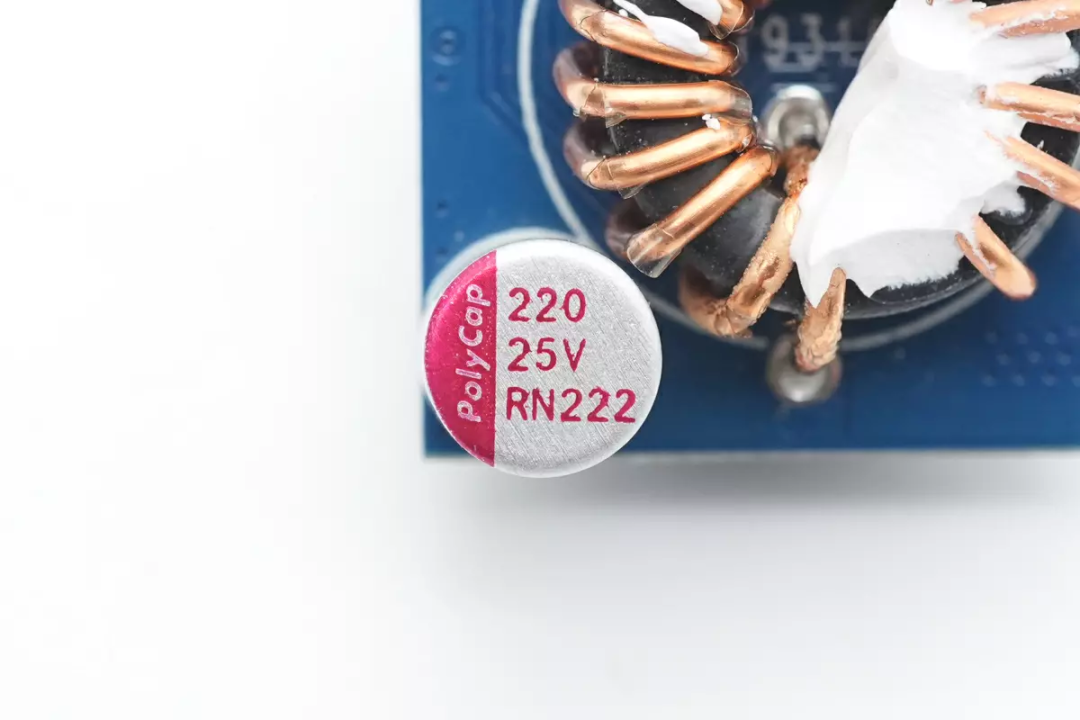

输出滤波电容来自柏瑞凯，为RN系列小尺寸固态电容，规格为220μF 25V。

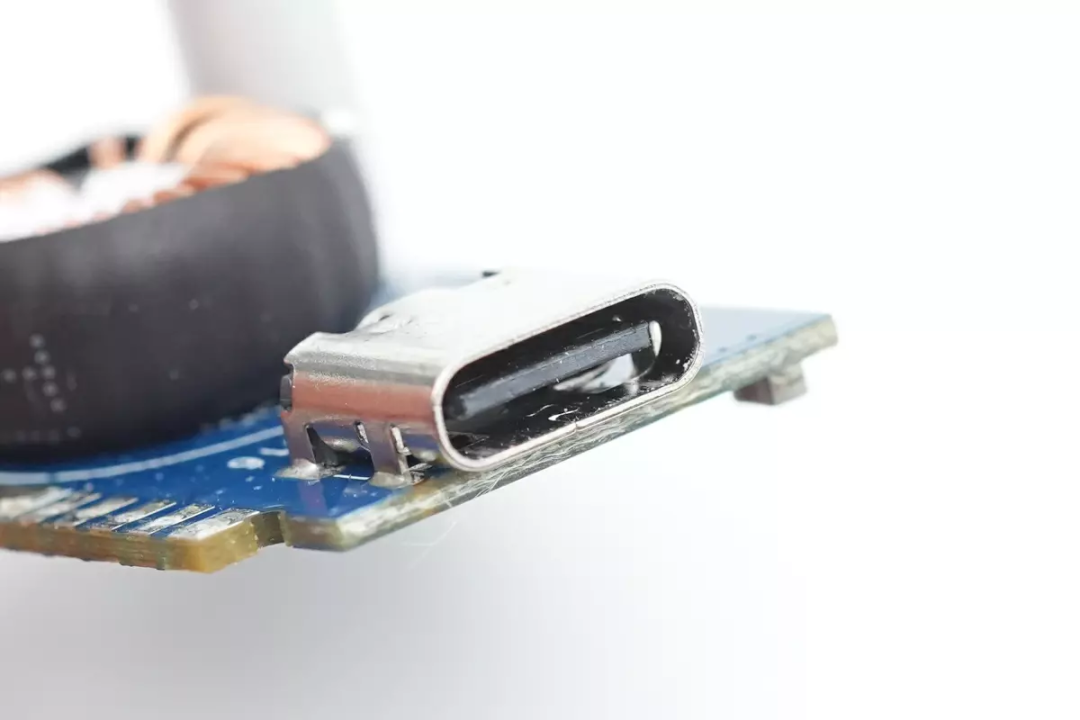

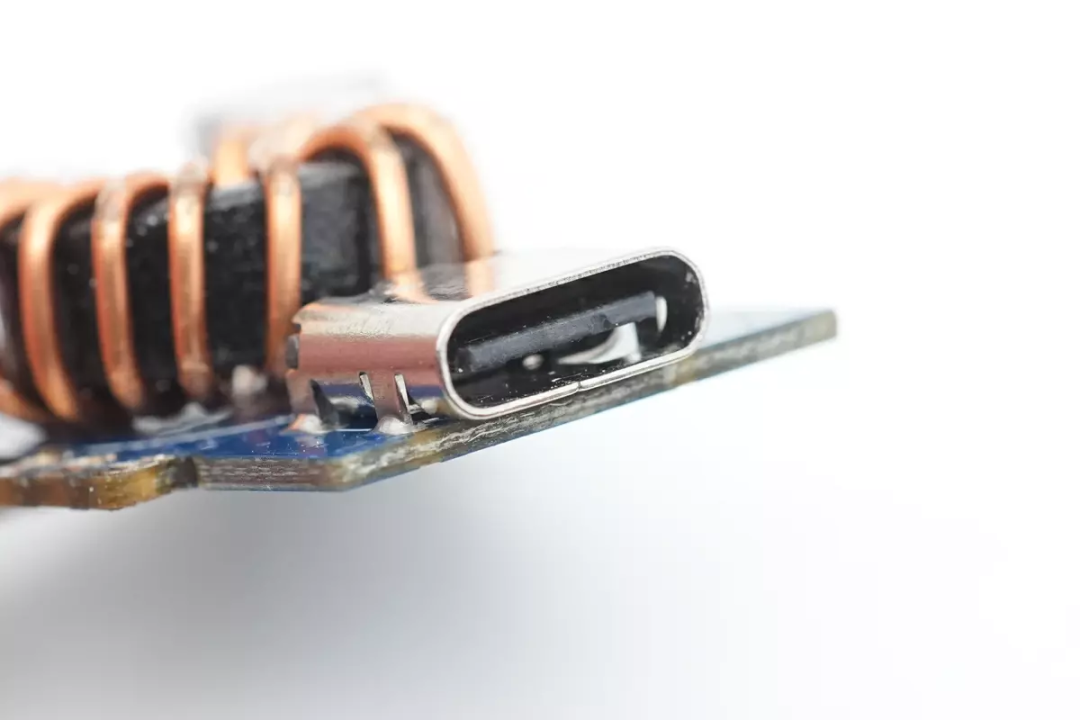

USB-C接口采用过孔焊接固定，黑色胶芯不露铜。
另外两块降压小板用于USB-C3和USB-C4降压输出，以及两个USB-A口快充输出，小板正反面布局一致。

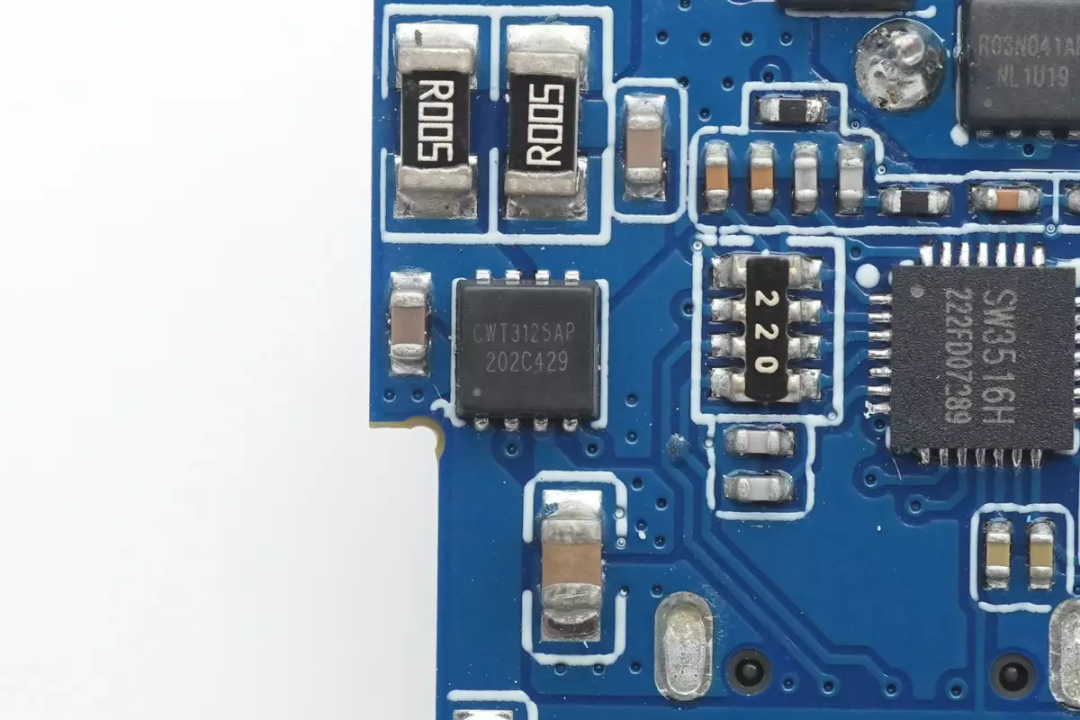

降压主控芯片同样采用SW3516H，用于双口输出。
两颗禾纳CWR03N041AP组成同步整流降压。
输出VBUS开关管来自禾纳，是一颗双NMOS，耐压30V，导阻为8.5mΩ，用于双口输出控制，采用PDFN3030封装。
输出滤波电容来自柏瑞凯，为RN系列小尺寸固态电容，规格为220μF 25V。
USB-C接口采用过孔焊接固定，黑色胶芯不露铜。

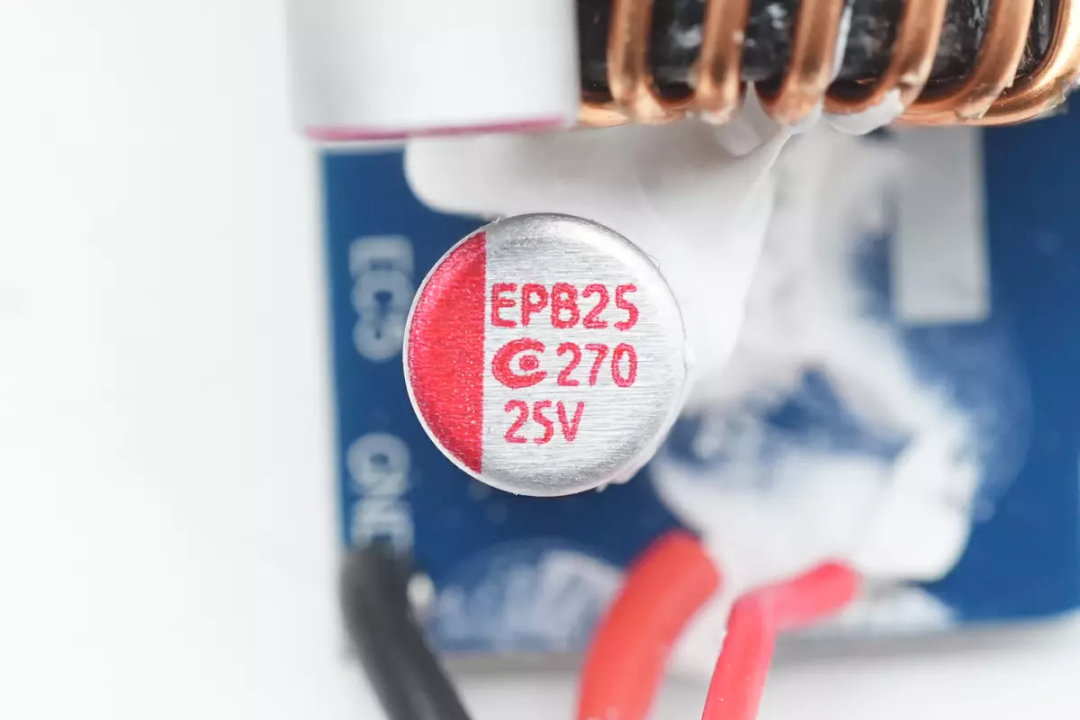

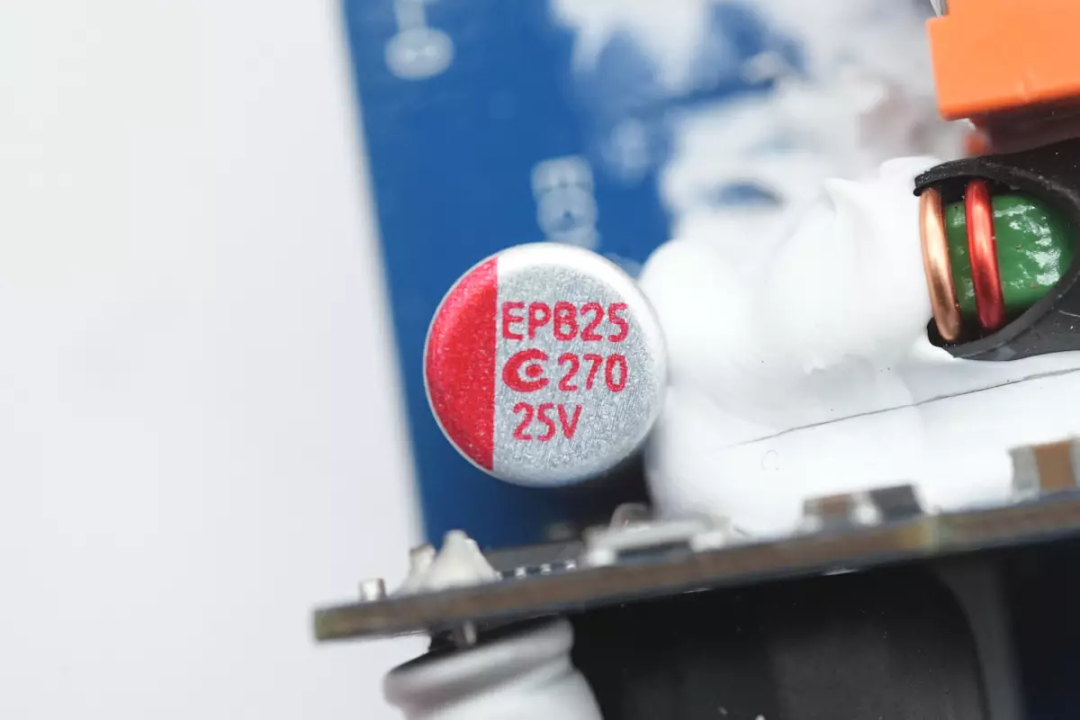

输入端两颗滤波电容来自钰邦，规格为270μF 25V。
另一颗规格相同。

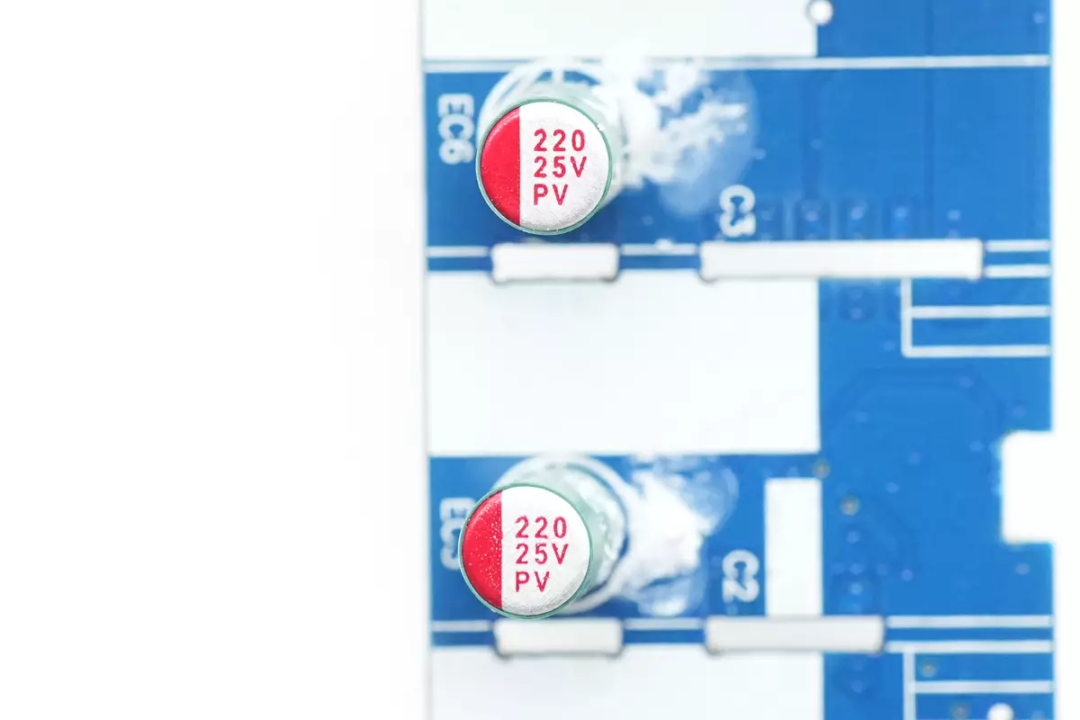

另外两颗滤波电容规格为220μF 25V。

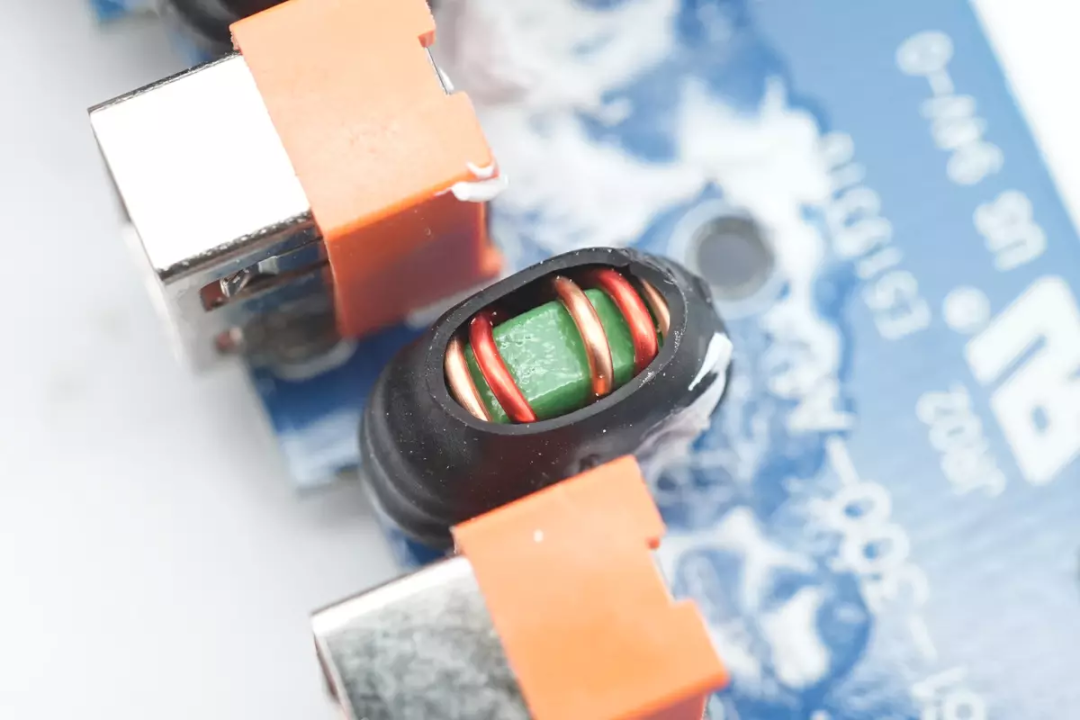

USB-A接口采用磁环电感滤波。

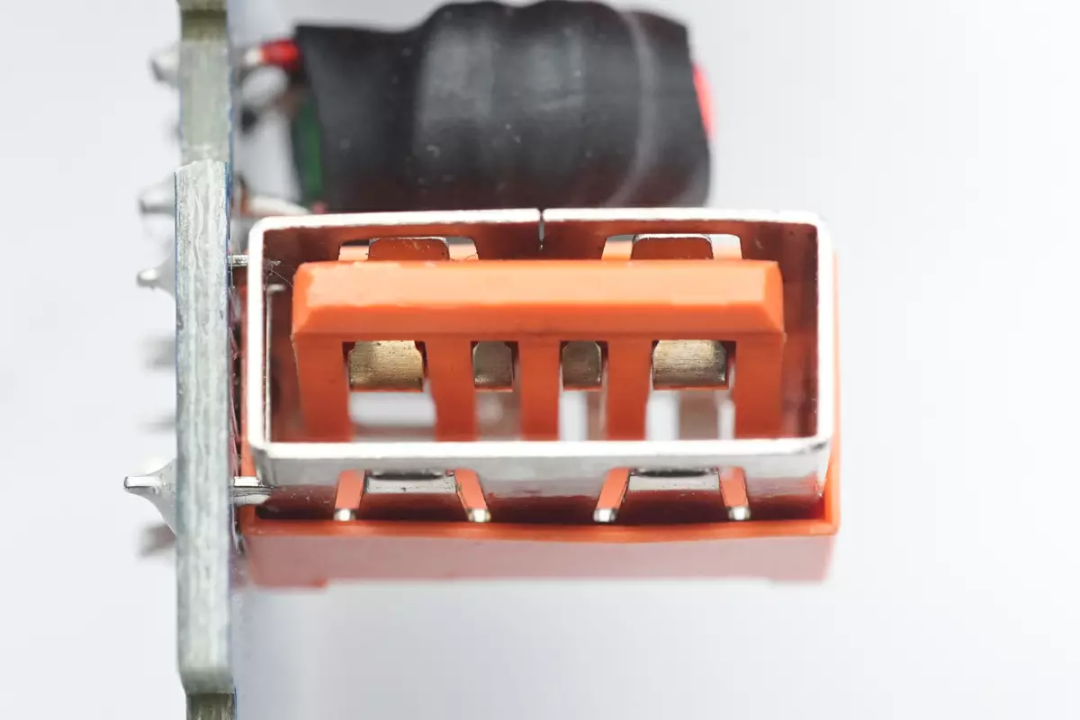

USB-A接口采用橙色胶芯，正负极加宽设计，支持大电流快充。

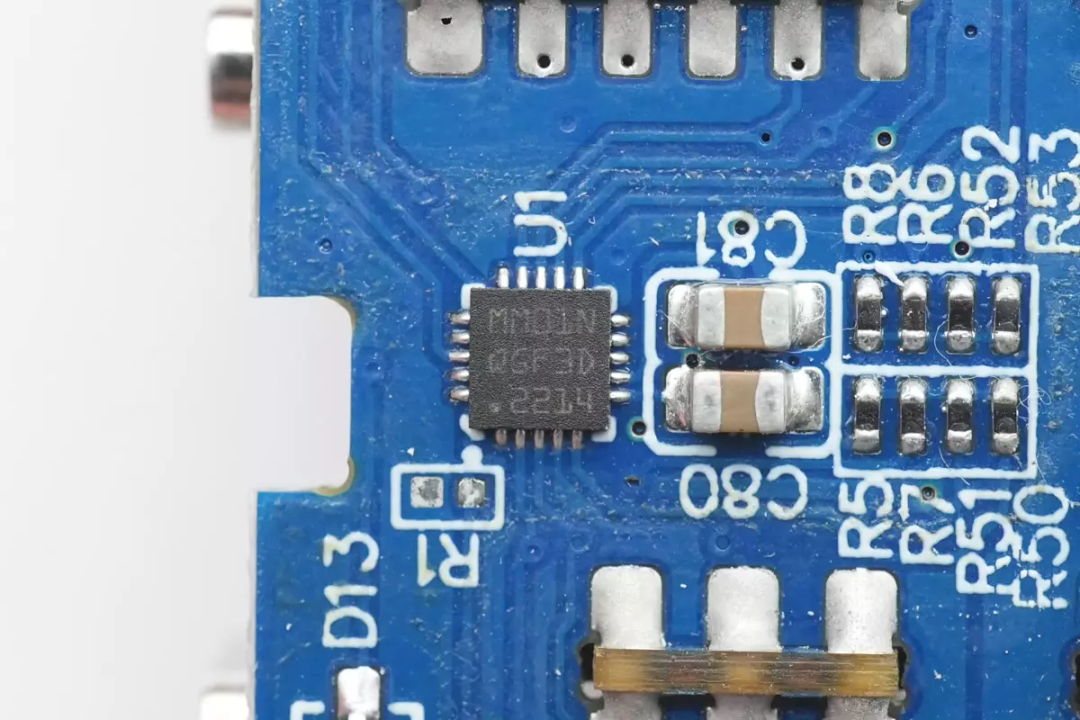

用于功率自动分配的MCU来自灵动微，丝印MM01N，实际型号为MM32F0010，是一颗M0内核的32位单片机，采用QFN20封装。

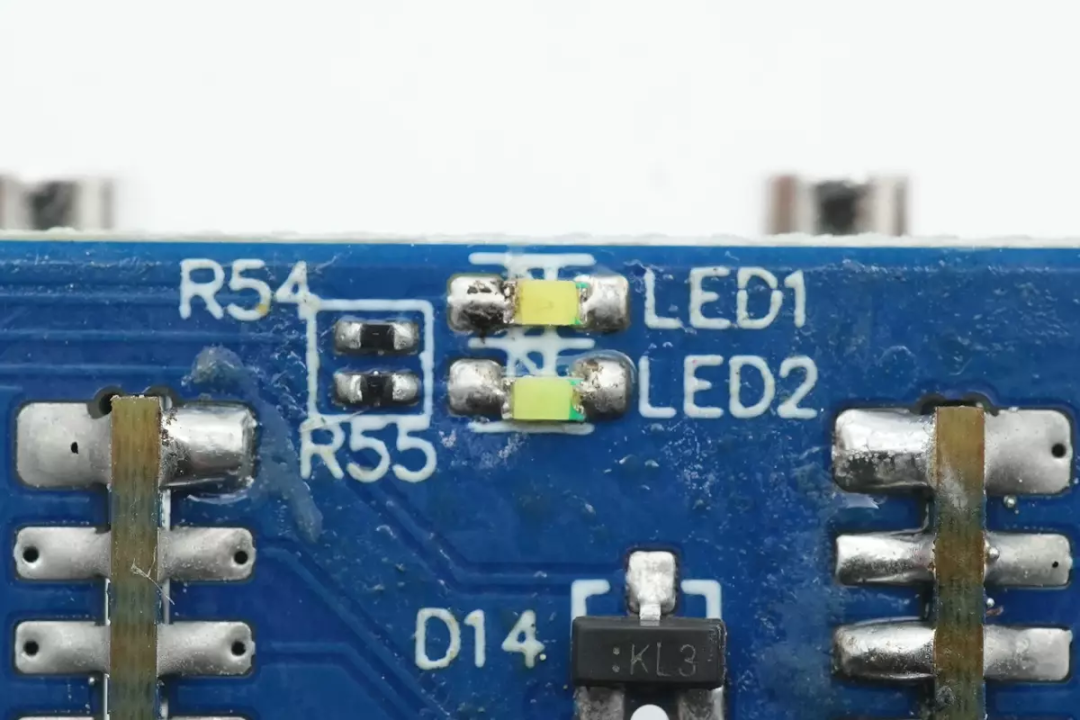

两颗LED指示灯用于电源及状态指示。

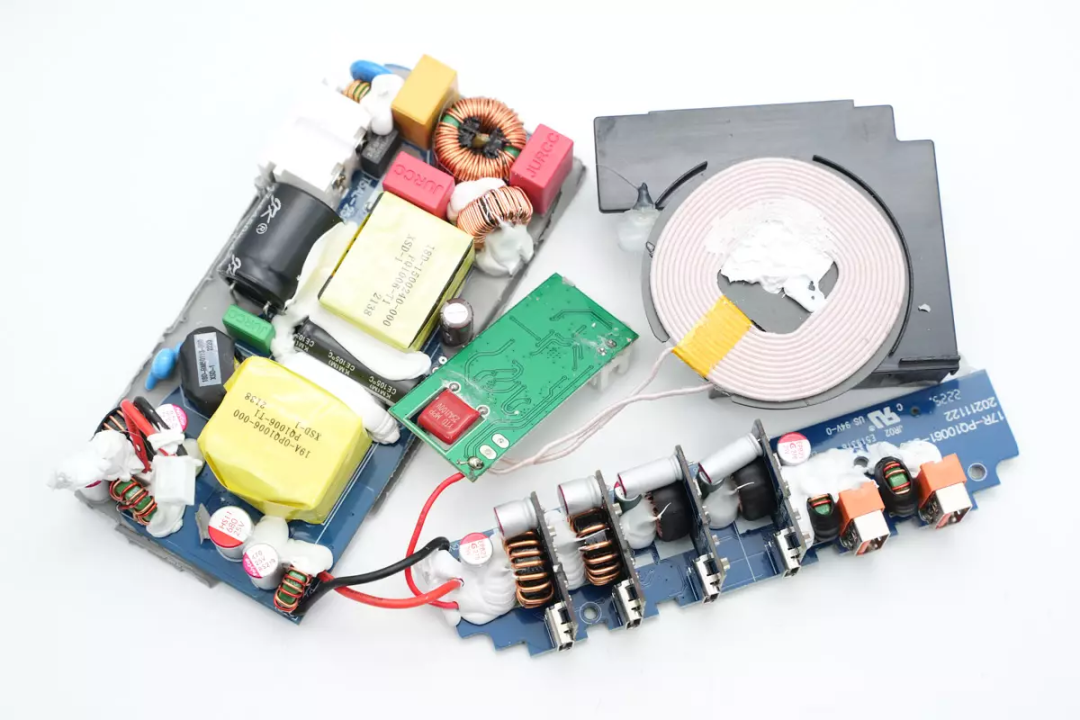

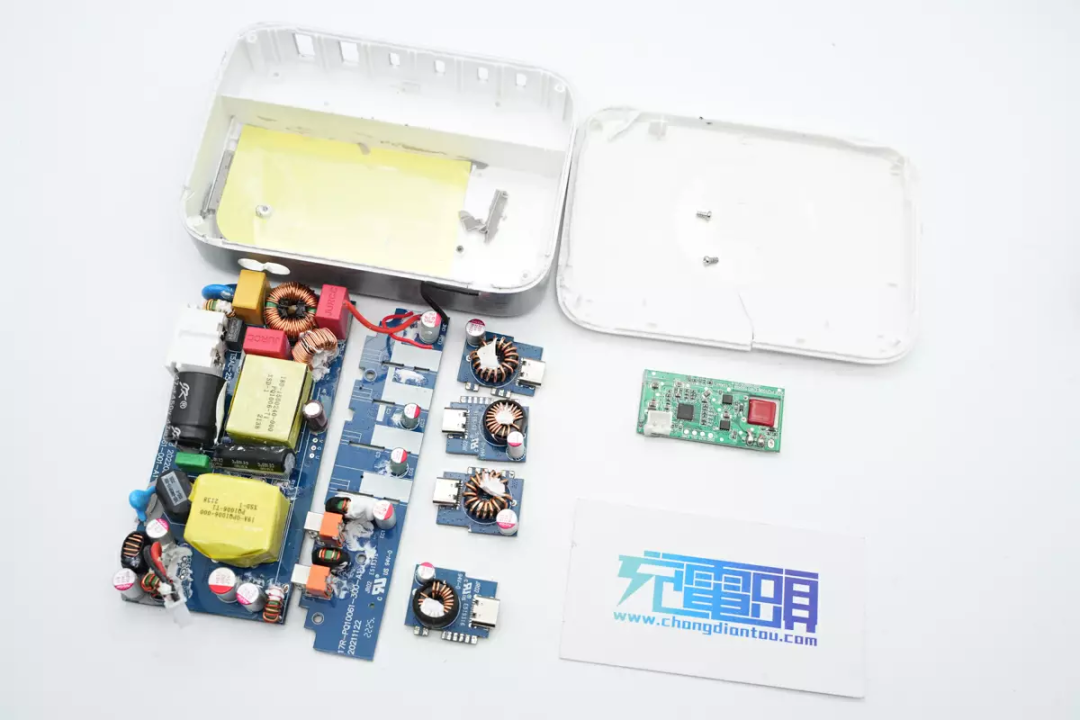

全部拆解一览，来张全家福。
充电头网拆解总结
摩米士这款桌面充具备100W输出功率，并具备无线充电功能，同时具备四个USB-C接口和两个USB-A接口，其中USB-C1和USB-C2接口均支持100W快充，USB-C3和USB-C4支持30W快充，USB-A口也支持快充，并且支持功率自动分配，快充协议支持全面，满足多个设备同时充电需求。
充电头网通过拆解了解到，这款氮化镓充电器采用MPS二合一高集成电源芯片HR1211，PFC升压开关管采用纳微NV6127氮化镓功率芯片，PFC整流管采用亿源半导体CDM0D04065N6碳化硅二极管，LLC开关管采用东微OSS60R190J。输出使用四路同步降压电路进行快充输出。
其中四路降压电路均采用智融SW3516H降压主控芯片，并采用灵动微MCU进行自动功率分配。无线充电主控来自江西联智，采用单独的一路降压电路供电。PCBA模块之间通过外壳进行隔离，开关电源模块采用导热胶密封加固，内部设计紧凑，做工扎实。
