拆解 | 当年被炒到两三千的玩客云，竟用着电视盒子的主控

来源:电子发烧友网发布时间:2022-12-178324浏览

电子发烧友网报道（文/李诚）在这个数据爆炸的时代，手机、电脑里的相片、视频以及各种资料越来越多，以至于很多人都会面临存储空间不足的问题，并开始转用云盘存储个人文件、备份数据，但使用云盘又会面临到隐私安全问题。为此，不少嗅到存储市场商机的厂商开始着手于私人云的研发，这也就有了现在的玩客云、群晖、小白云盘、猫盘等终端设备。

谈到玩客云，很多人都会想到它将闲置网络资源收集起来的挂机赚钱项目，也正是因为此，当年官方指导价只有几百元的设备，被炒到了两三千元。为探明玩客云的工作原理以及内部用料，近日笔者对其进行了拆解。

外观及拆解流程

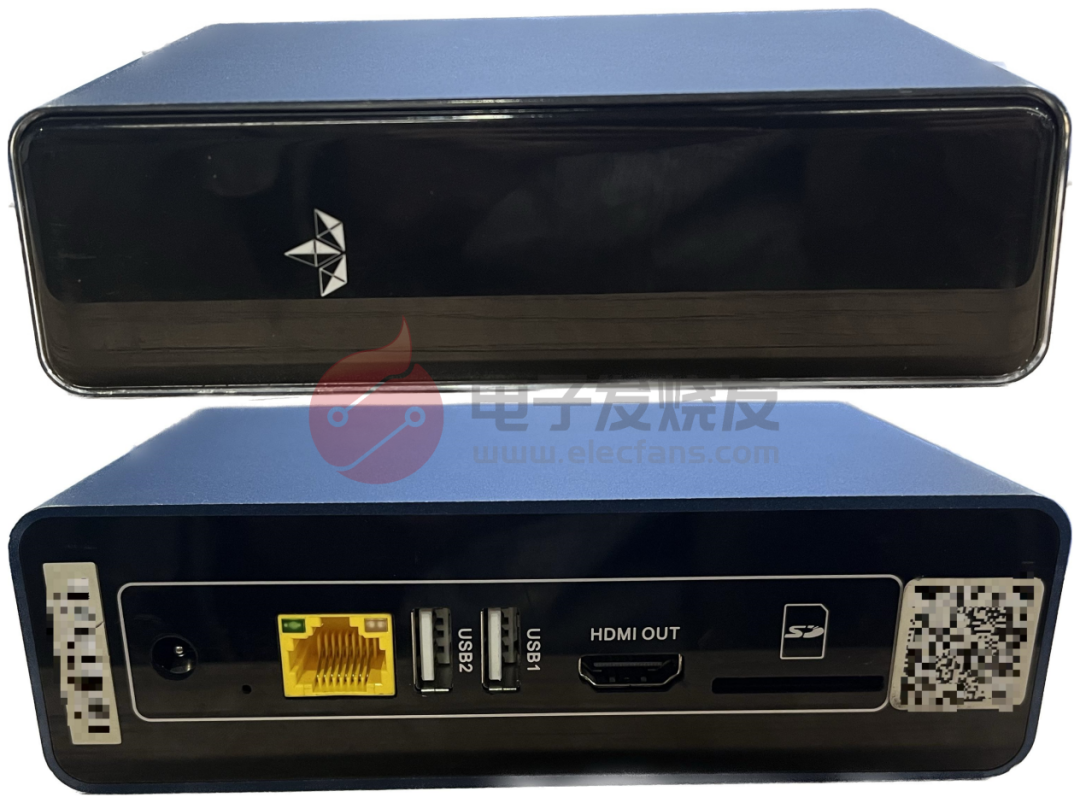

外观：设备侧方4个面为金属材质，前后两面各有一块光面的塑料板。在设备Logo的里层有一颗用于状态显示的指示灯，用户可根据指示灯的颜色，判定设备的当前工作状态。设备背面配备了USB、HDMI、RJ45、SD卡等多个外设拓展接口，并且在设备外部并没有看到一颗用于固定的螺丝。

拆解：为避免螺丝裸露影响美观，玩客云前后两侧的塑料面板采用了双层面板的设计。在拆解设备的过程中，首先需要使用电吹风或热风枪对首层面板进行加热，软化首层面板与次层面板的胶水。

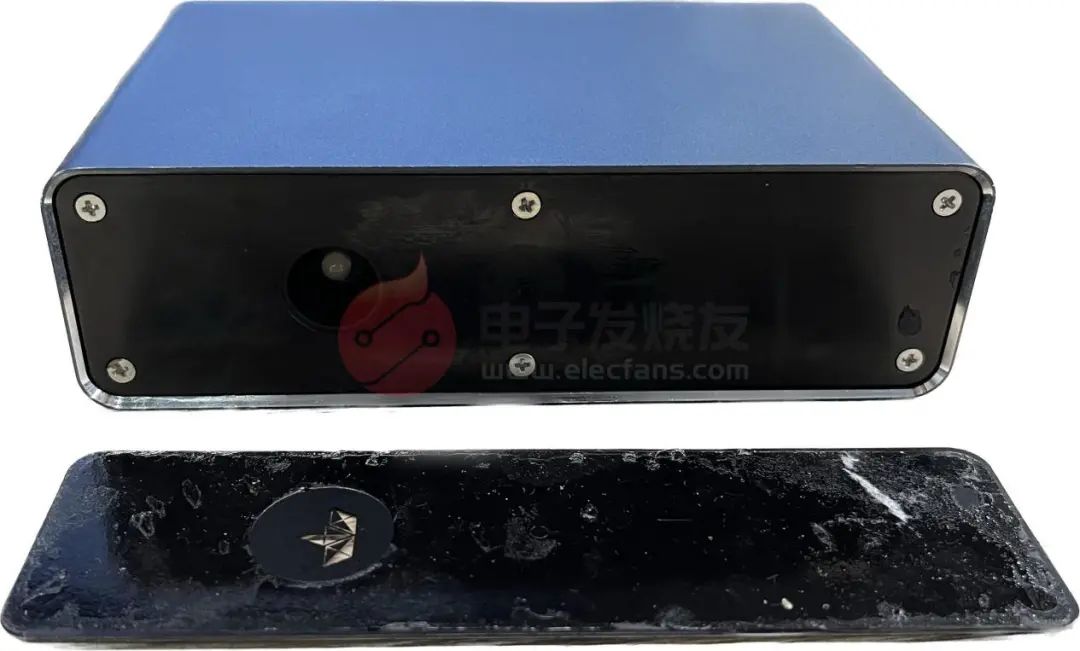

分离出首层面板后，即可看到将次层面板固定在主机中框上的6颗螺丝，以及工作状态指示灯。

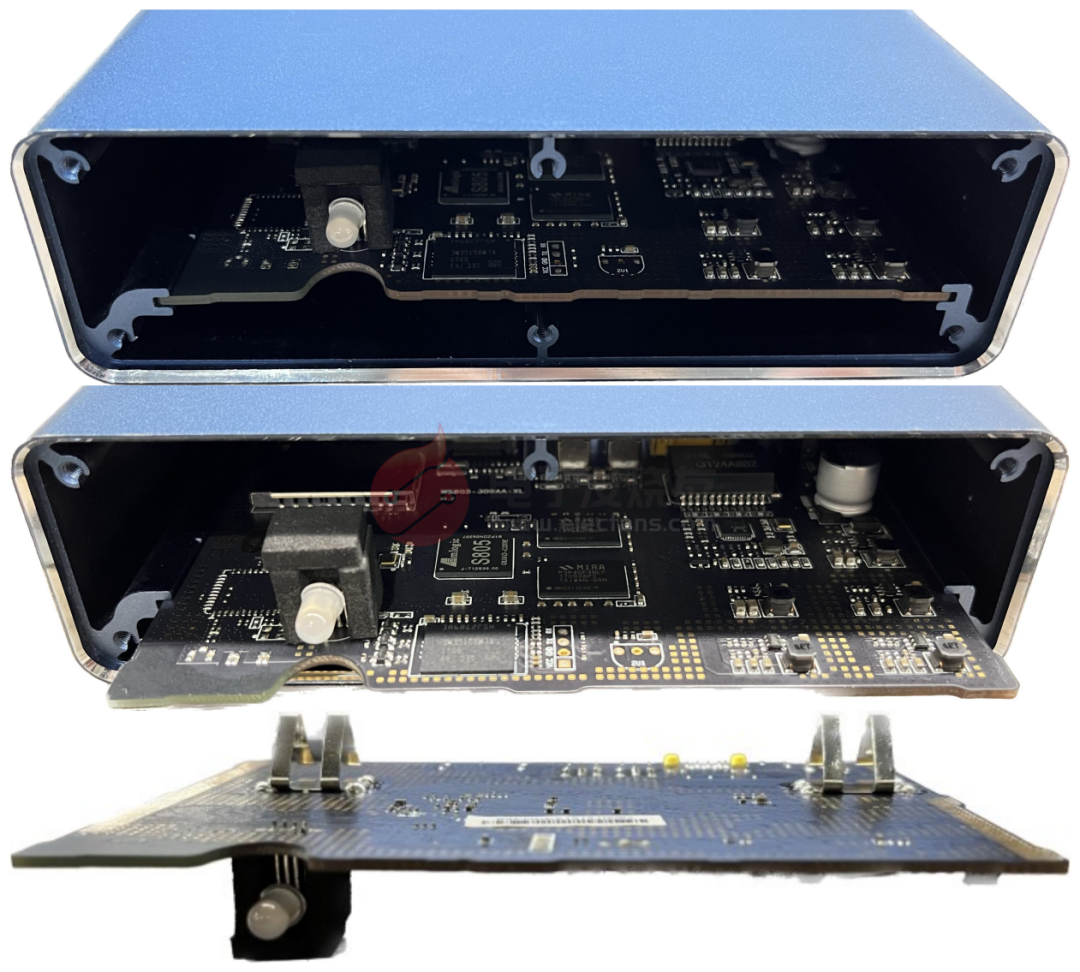

主板放置采用了抽屉式的设计，通过两侧悬空的凹槽，以及PCB背面的金属弹片托起主板，为长期处于工作状态的主板，构建出良好的通风散热系统。

多重散热+独立供电保证设备运行稳定

其实，一台私人云设备就相当于一台计算机，专门用于存储数据的计算机，只不过由于应用场景的不同，与我们经常见到的计算机会不太一样。相对于我们日常办公、打游戏用到的计算机而言，私人云设备更注重的是设备的稳定性和能效比，而非极致的性能。毕竟，私人云设备需要7*24小时不间断地工作，对设备的稳定性是一个极大的考验。

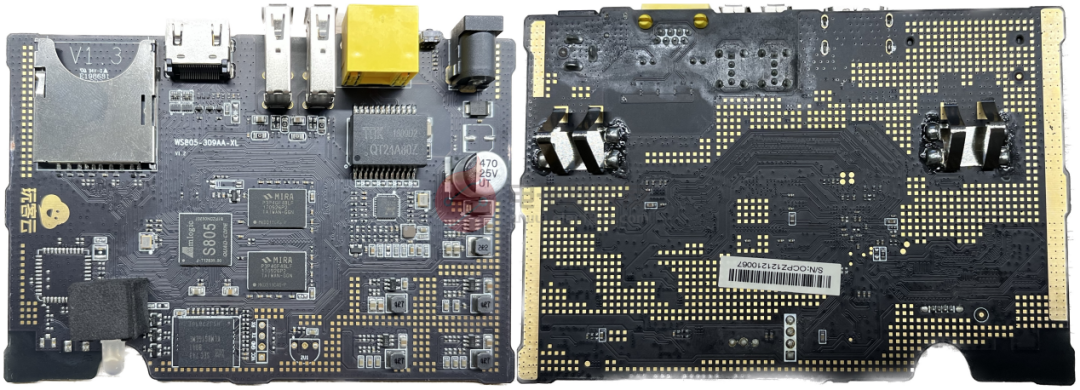

通过拆解发现，玩客云为降低设备长时间工作所产生的热量对芯片稳定性造成影响。在PCB上通过敷铜、开窗以及广布散热孔的方式，建立了一套无需外力作用的板载散热系统，以此保证设备热量从PCB上顺利导出。

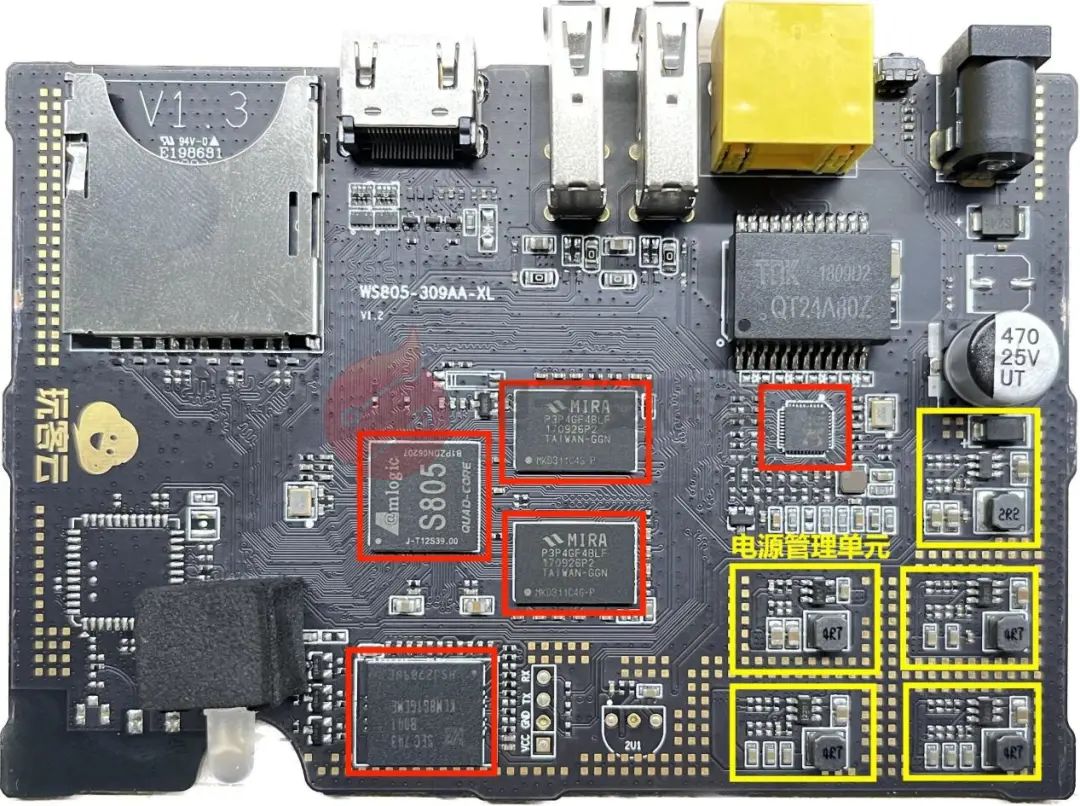

此外，为提升设备运行的稳定性，玩客云还在电源供给系统中设计了5个电源管理单元，为主板上仅有的5颗芯片进行独立供电，避免掉电现象发生的可能，保证设备每一时刻的性能都保持在最佳状态。从器件的使用以及布局来看，板子上的5个电源管理单元结构大体相同，只不过由于各个芯片之间工作电压都存在着些许差异，这5个电源管理单元，分别通过增加或减少电容、电阻的方式，控制输出电压。

电视盒子主控还可以这么用？

在芯片使用方面，玩客云使用了一颗来自晶晨半导体的S805作为主控。有意思的是，其实这颗芯片并不是云存储设备的专用芯片，而是晶晨半导体专门向电视盒子、投影仪此类媒体播放器设计的处理器芯片。

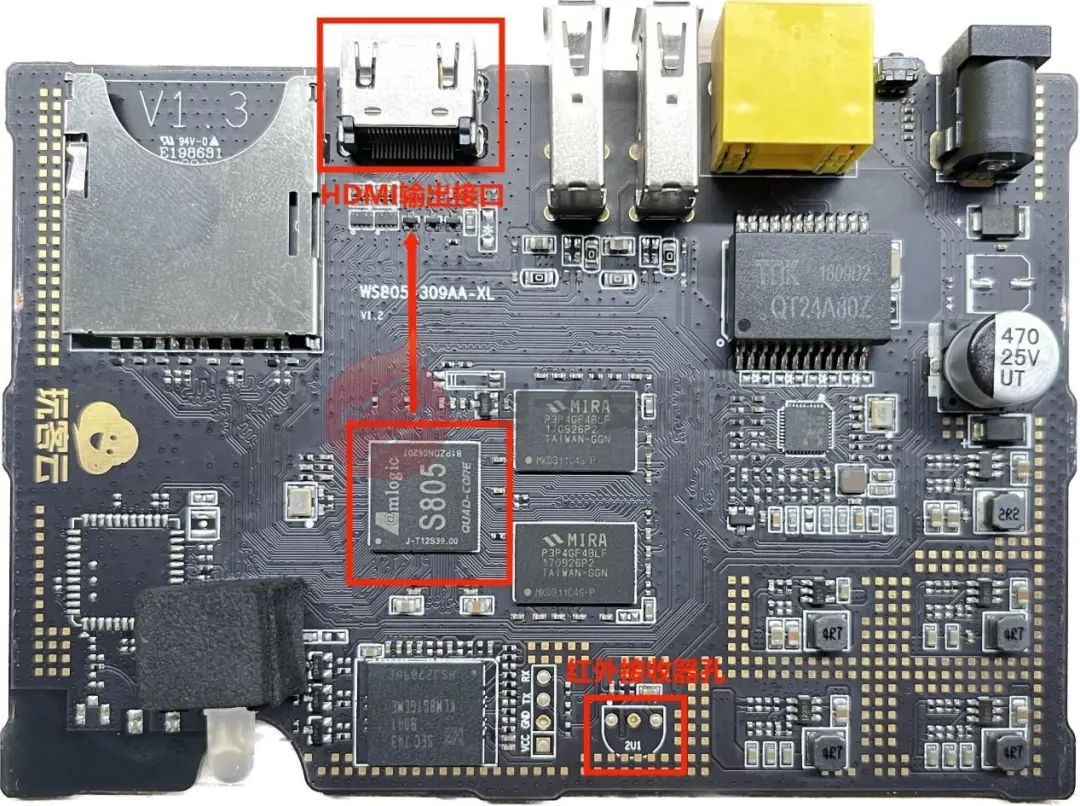

S805片上集成了一颗四核的ARM Cortex A5 CPU，以及一颗专门用于图像处理、音视频解码的GPU，恰好能够满足在玩客云中直接解码，输出音、视频文件的应用需求。S805芯片的上方是一个用于音频文件输出的HDMI接口。也正是因为S805芯片以及HDMI接口的存在，吸引了不少电子发烧友的关注，并通过固件、加红外接收器的方式，将玩客云魔改为电视盒子。值得一提的是，S805芯片右下方的闲置三插焊盘恰好与红外接收器的引脚数量相同，并且与S805自定义引脚相连，为玩客云无损改装电视盒子提供了一个有利的条件。

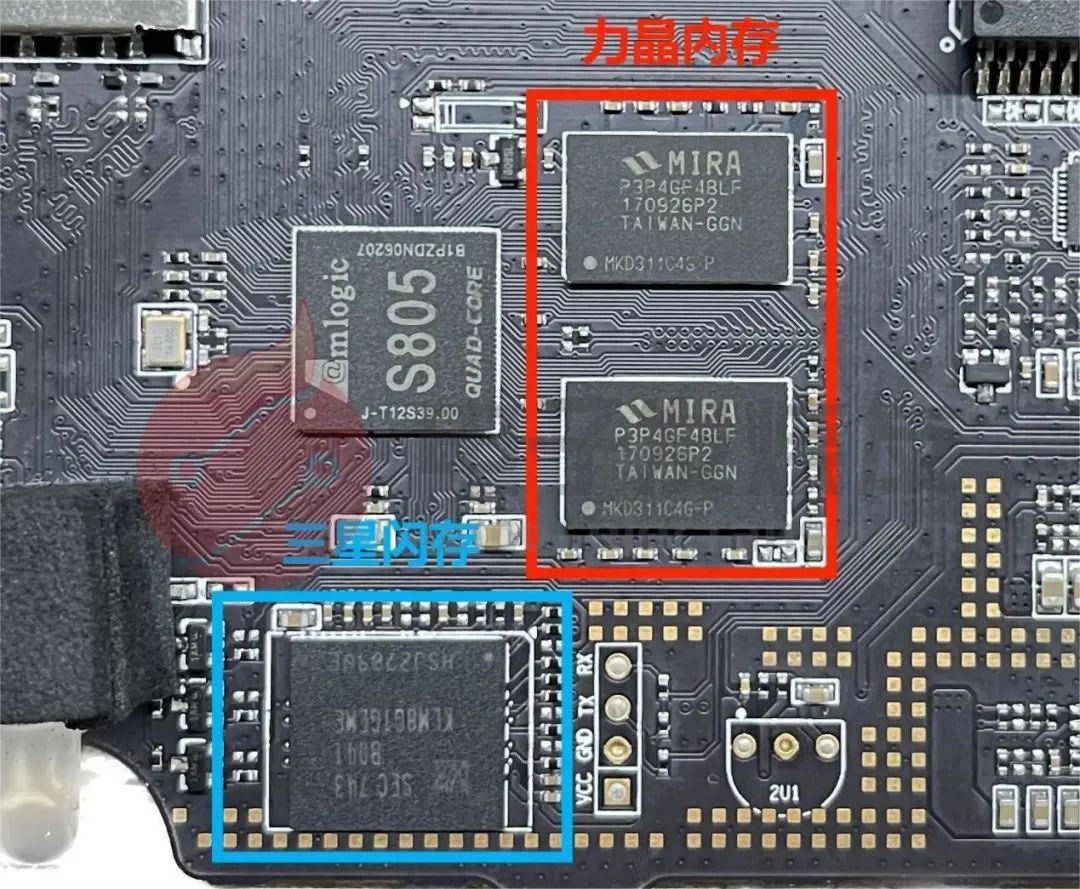

在主控芯片的右边，是两颗来自台企力晶半导的DDR3内存芯片P3P4GF4BLF，单颗芯片容量为512MB，两颗一共1GB。相对于市面上主流的云存储设备而言，这个内存容量算是偏小的。在主控芯片的正下方是一颗用于存储系统固件信息的三星eMMC 8GB闪存。

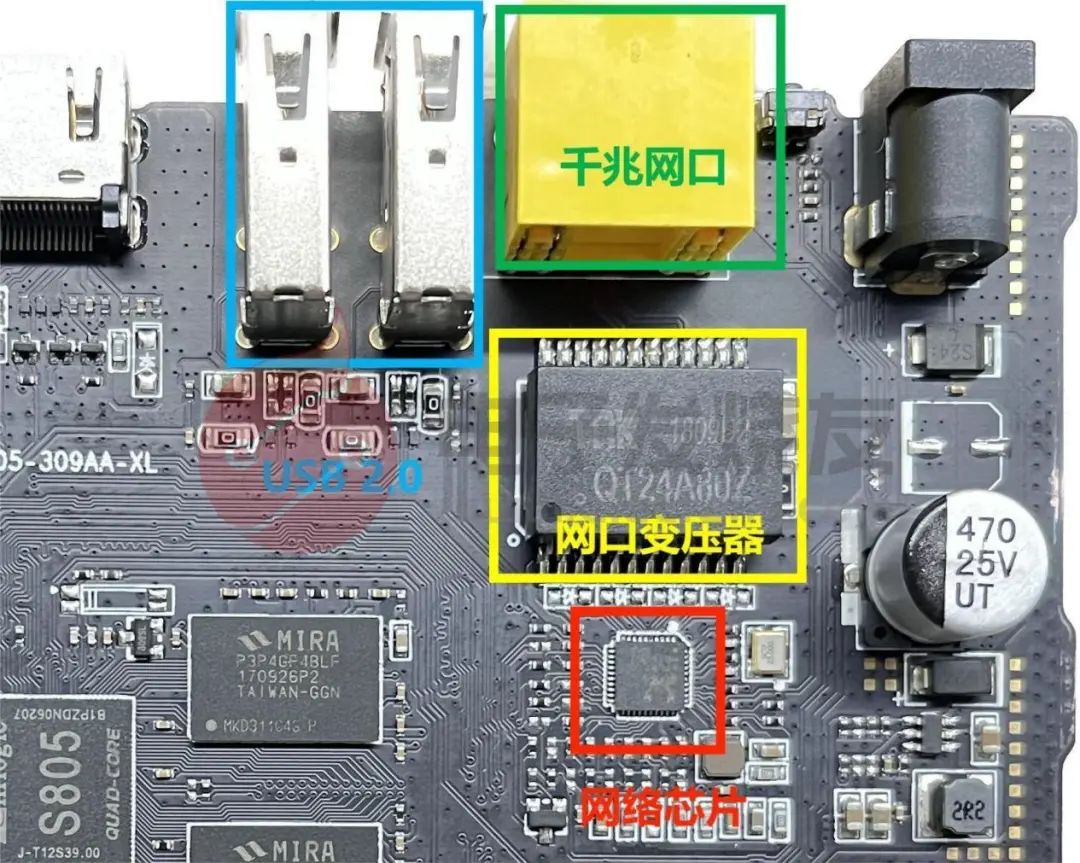

该设备所使用的网络连接芯片是来自瑞昱的RTL8211F，据官方介绍，这颗芯片不仅采用了超低功耗的工艺设计，还具有高达1000Mbps的数据收发能力，配合上方的千兆网口，可实现125MB/s的文件下载。但鸡肋的是，这台设备只配备了两个上个世纪的USB 2.0接口，最高传输速率只有60MB/s，在访问外置硬盘下载数据时，会出现网口下载速率与硬盘写入速率互不匹配的情况。

结语

总的来说，这台玩客云中规中矩，在硬件方面并没有太大的亮点，甚至对于私人云设备而言，USB 2.0接口与1+8GB存储的配置略显偏低。不过在电路设计与器件焊接方面，还是值得肯定的，每一颗芯片的外围电路都整齐地排布在芯片周围，尽可能地减少走线带来的信号干扰，甚至能从PCB上感受到玩客云的Layout工程师有种强迫症的感觉，电路做工十分精致。
