Mentor PADS如何保存元件类型到库中

Mentor PADS如何保存元件类型到库中

使用Mentor PADS软件导网表设计时经常会出现缺失元件类型的报错，那么如何解决这个报错呢？一般是缺少元器件导致，这个时候如果你有一个现有的原理图，可以对齐元件类型保存到库中，从而解决这个问题！

第一步：打开原理图，在logic软件中的项目浏览器中，将缺少的元件类型进行选中

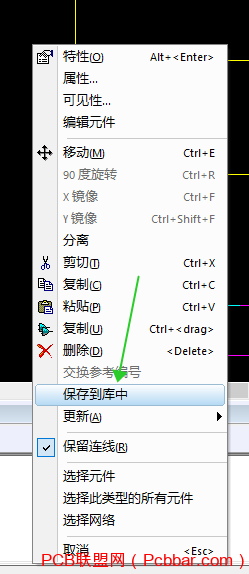

第二步：在原理图界面，选中的某个器件上面单击右键，在弹出的选项中选择保存到库中；

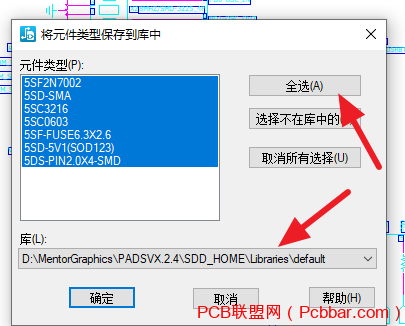

第三步：在弹出的窗口中，将元件类型进行全选，保存至我们所使用的库中，这样元件就可以全部导入layout了。
