开源一个各种USB电缆的测试仪，再也不用担心被只有充电功能的数据线坑了

来源:芯片之家发布时间:2022-12-115712浏览

询问 AI

作者：晓宇，排版：晓宇

微信公众号：芯片之家（ID：chiphome-dy）

01

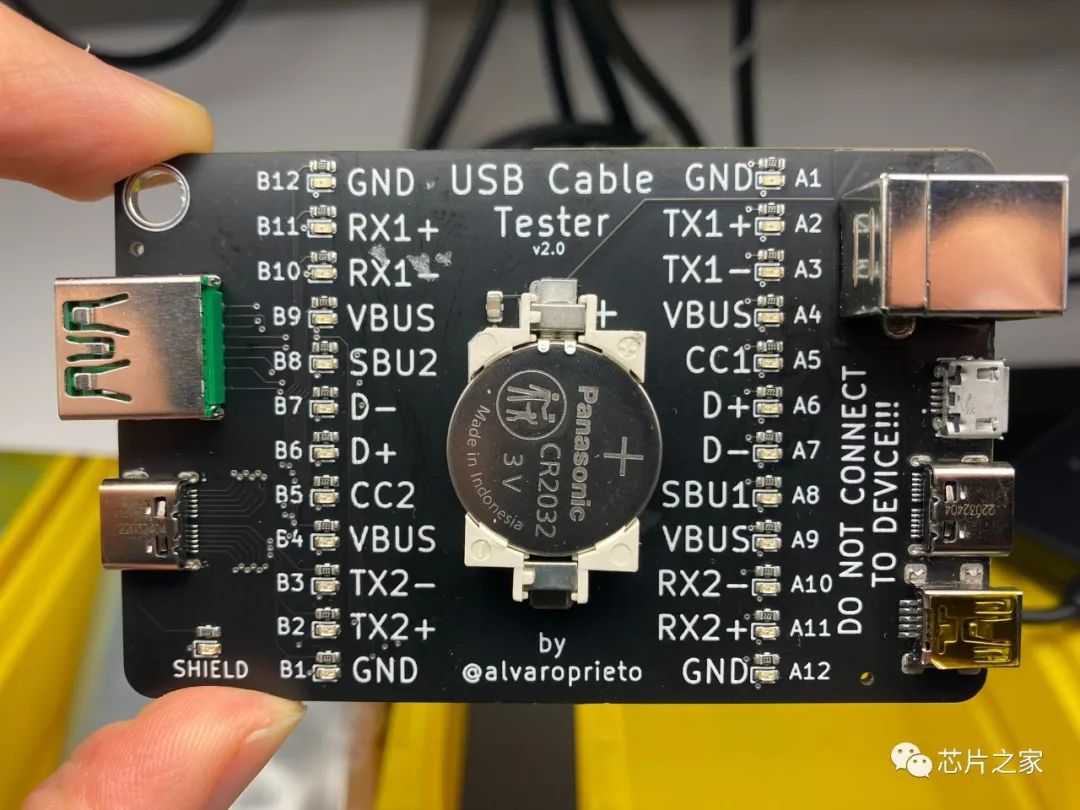

想知道你的USB Type C数据线是USB2或者USB3吗？大家是否有一些仅有充电功能的USB数据线在你的抽屉里，等待某个时候破坏你的通信计划，有网友（alvarop）制作了一个简单的板子来测试这些功能。

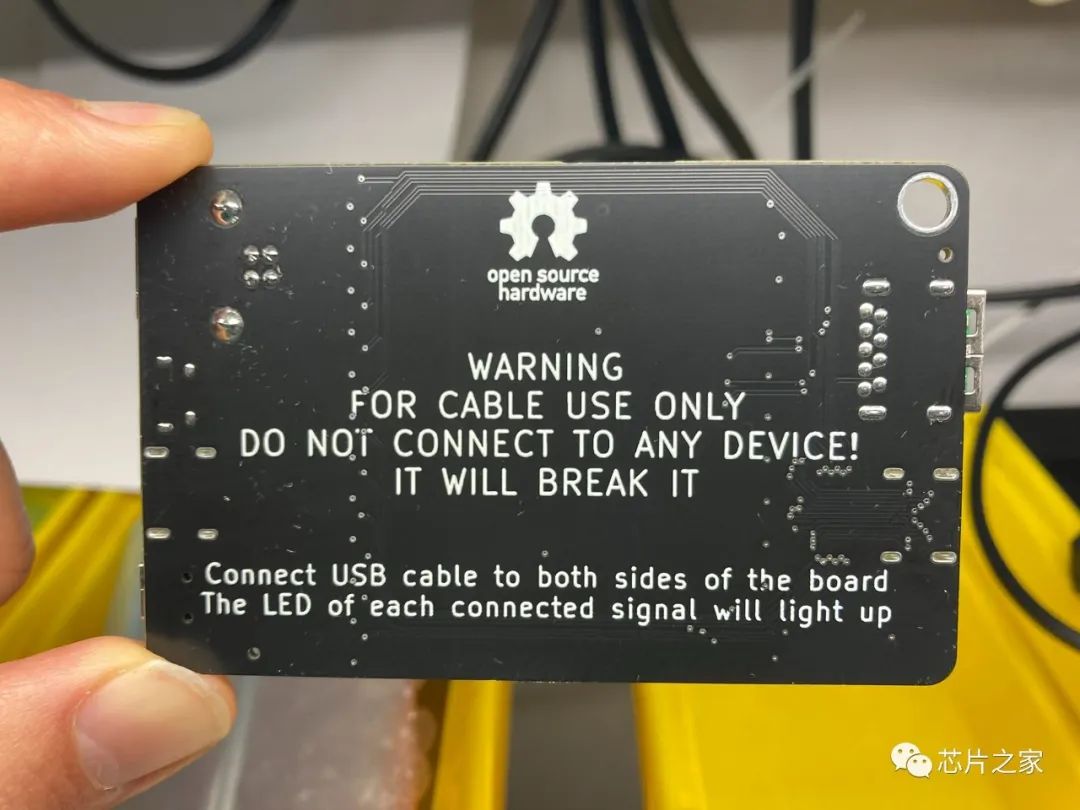

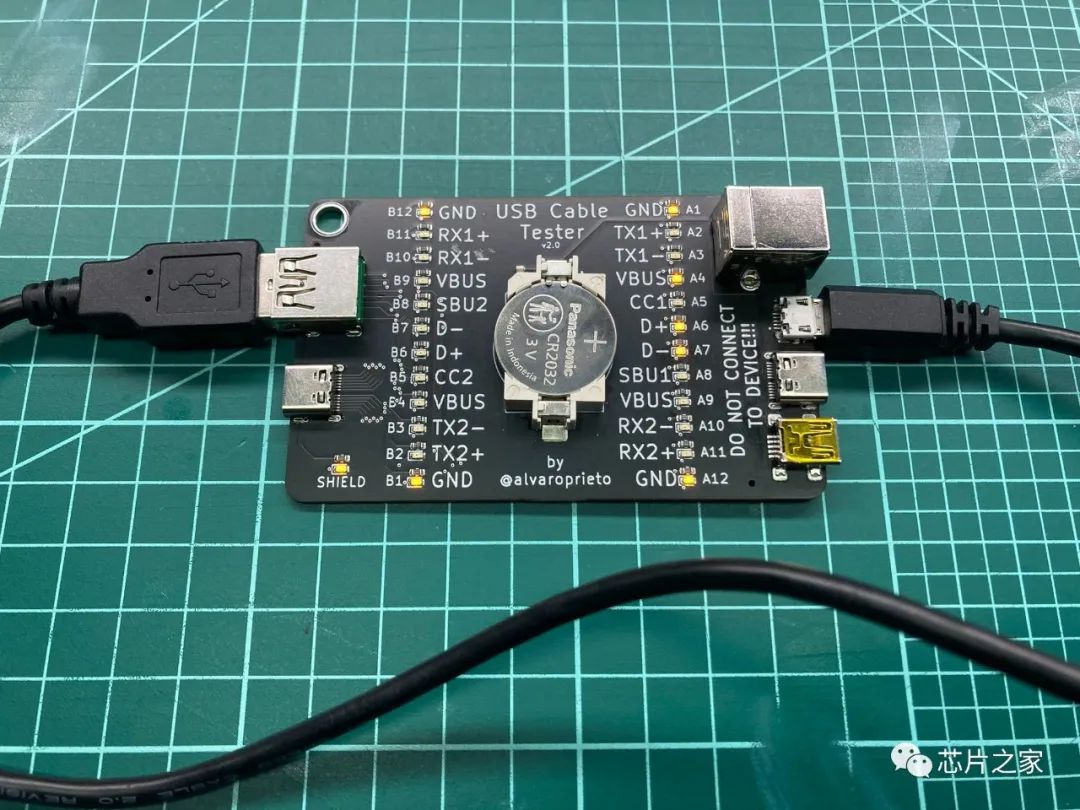

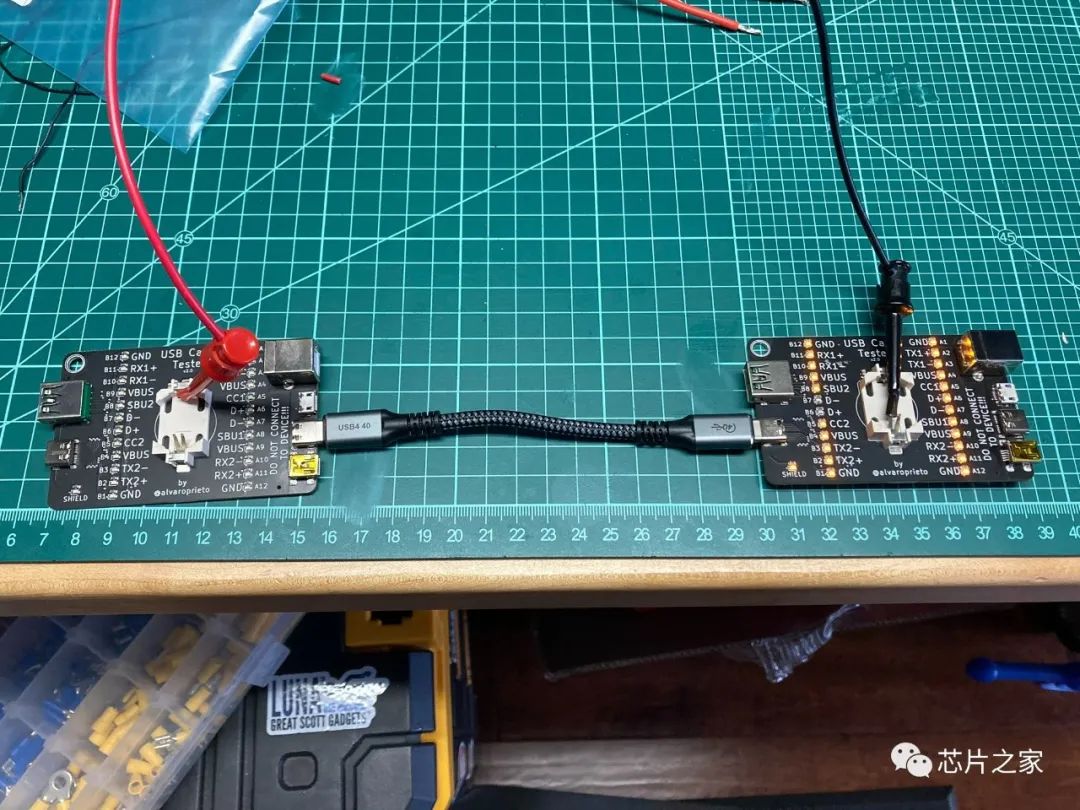

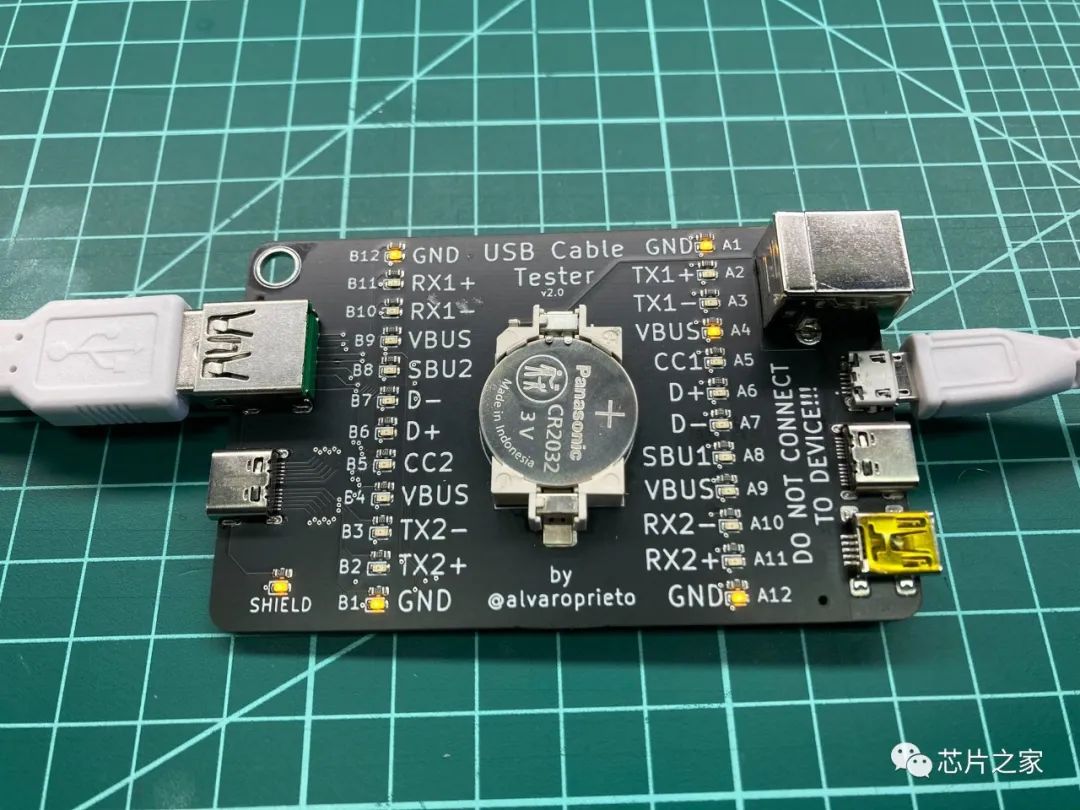

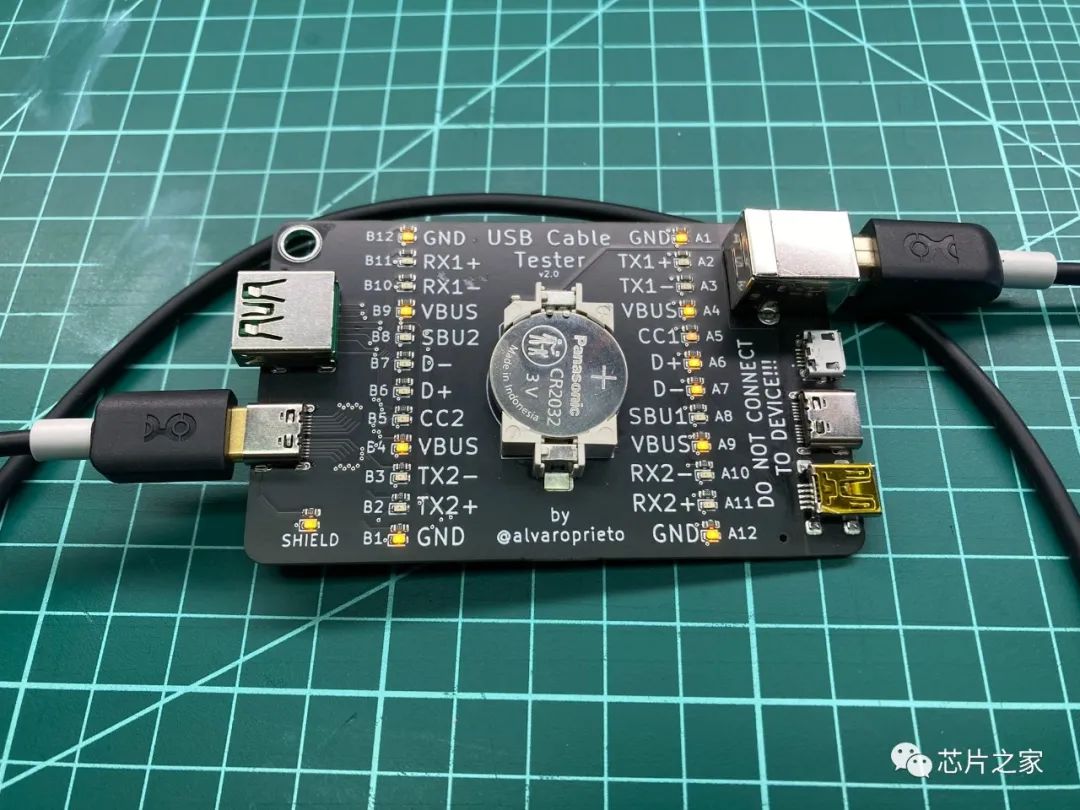

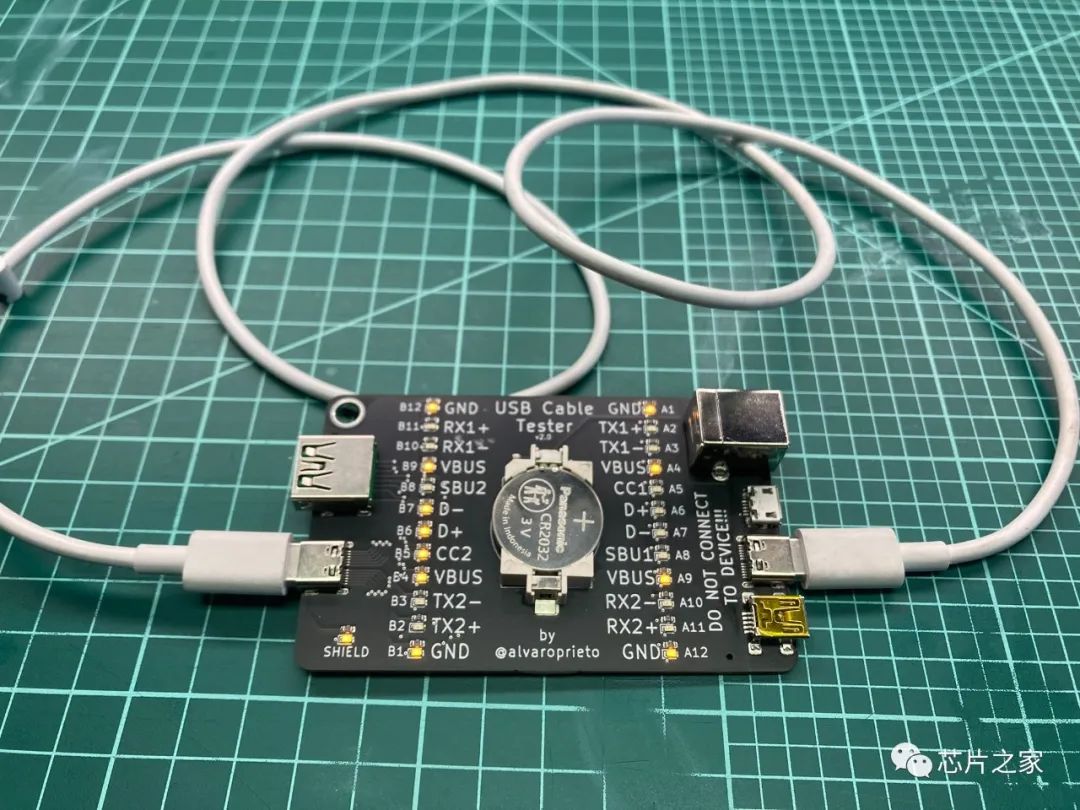

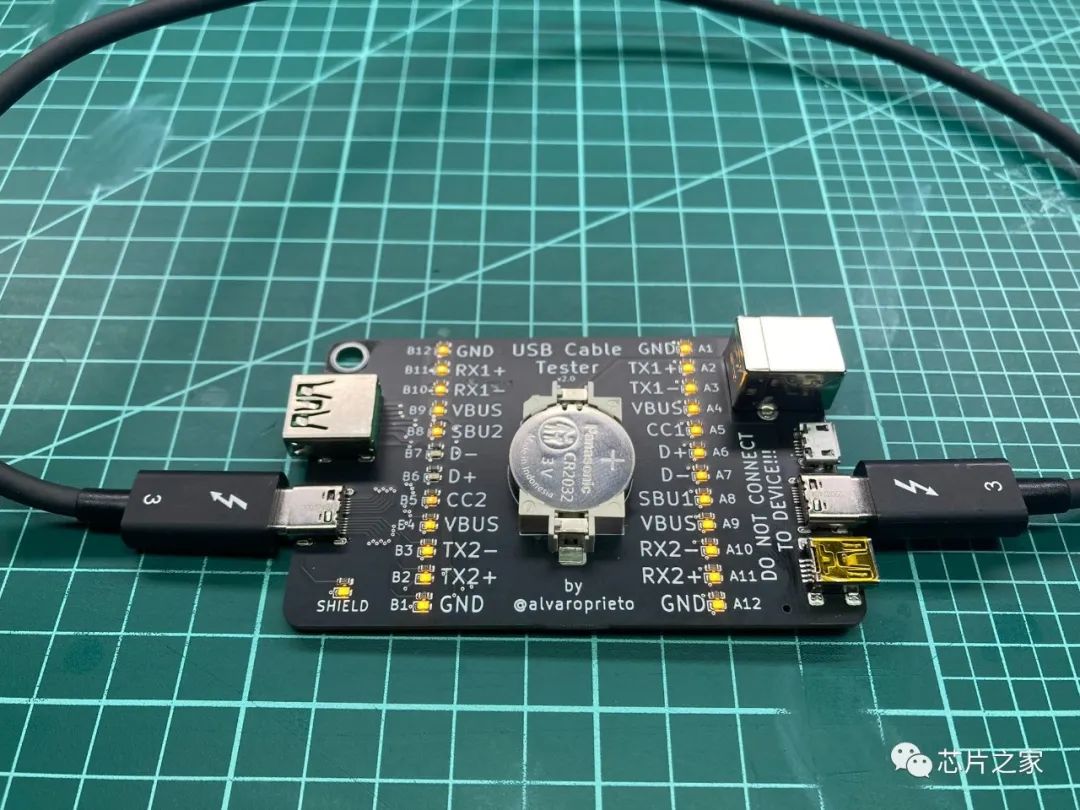

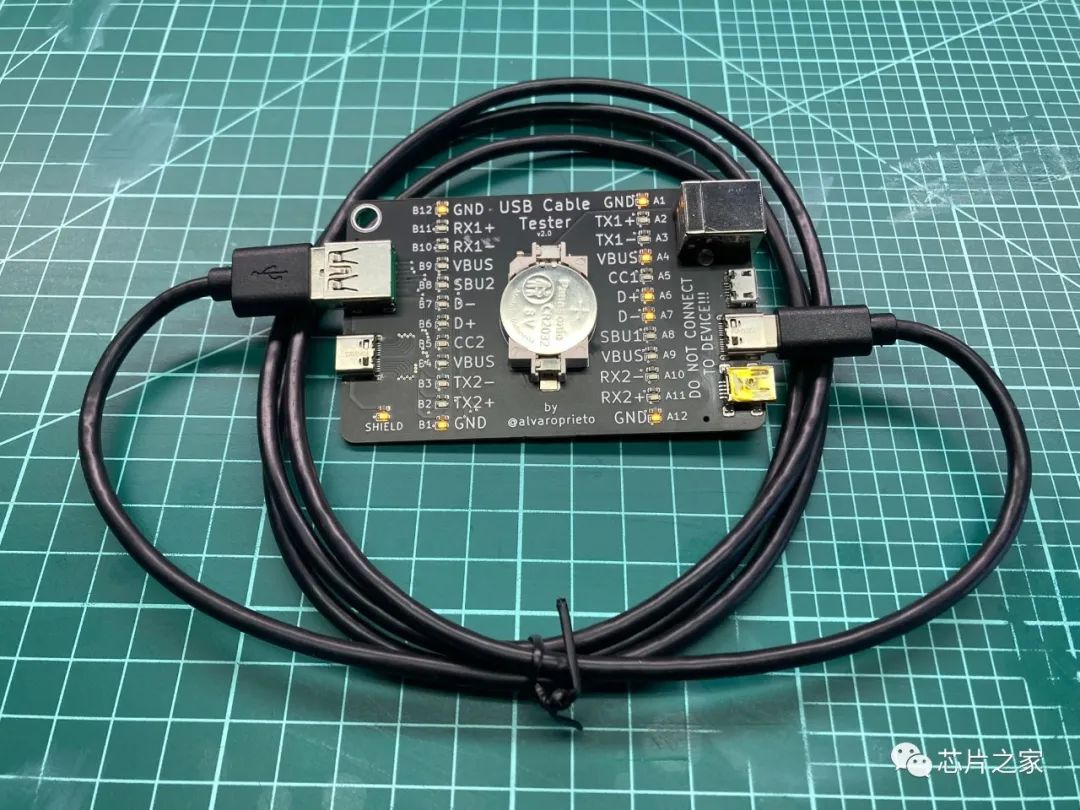

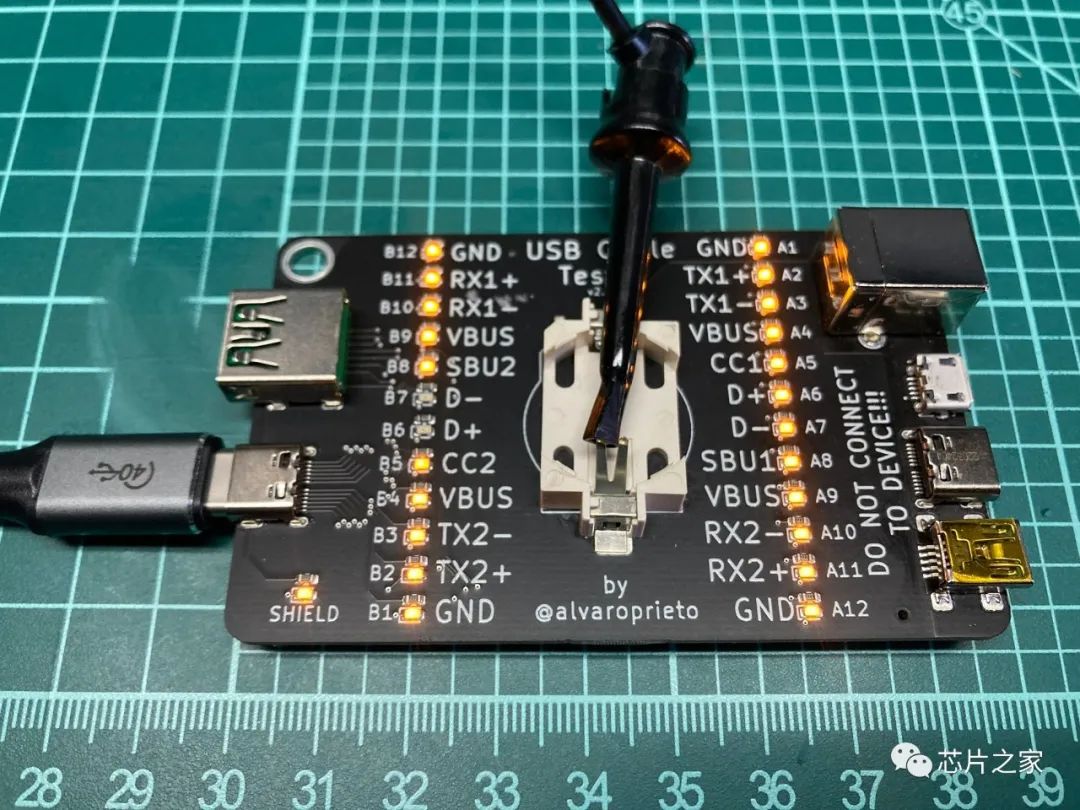

将测试的USB线连接到板子两侧，如果对应线是通的，那信号LED将点亮，下面是USB2与Thunderbolt 3（雷电3）的测试情况。

USB2

Thunderbolt 3

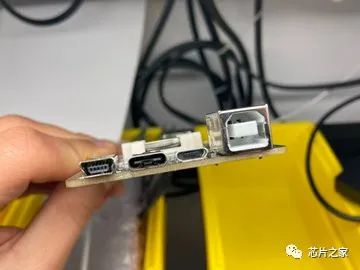

想测试USB Type A转C？USB TypeA转Micro B? USBTypeC转B？Micro B? 统统安排！

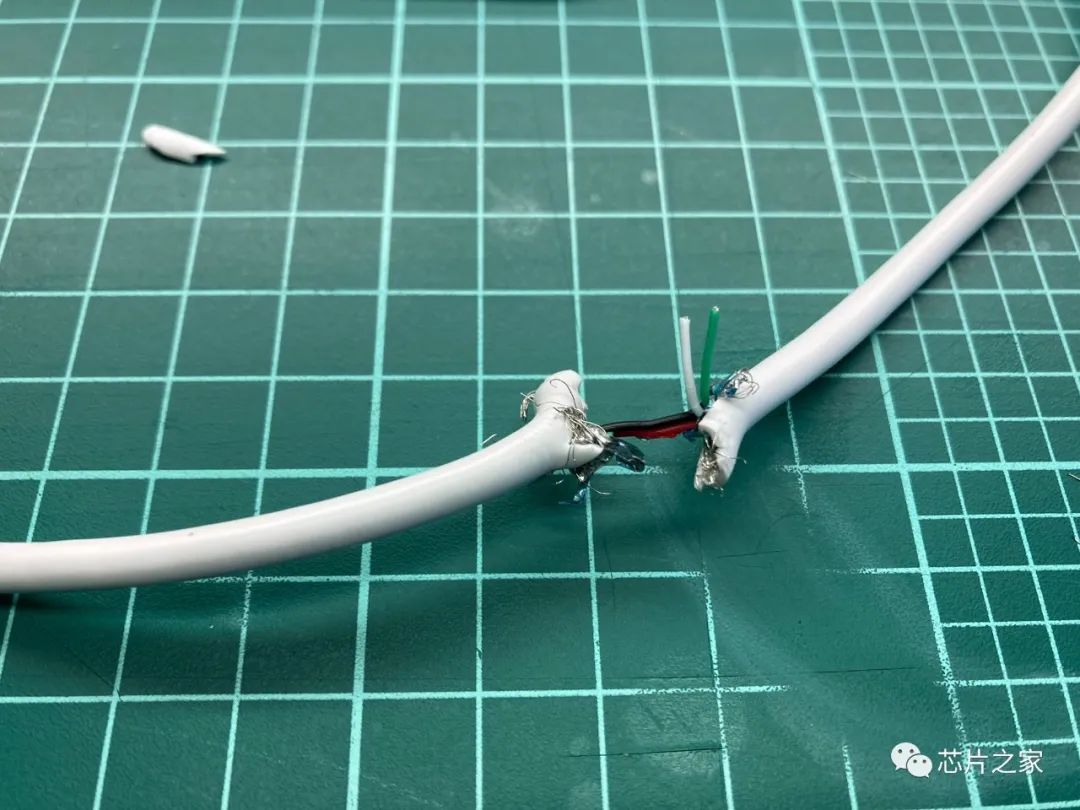

看看只有充电功能的“数据线”是怎么样的？

看看如果线太短怎么办？这里也有解决方案

大家可以在下面github下载PCB工程源文件，再次感谢alvarop！

https://github.com/alvarop/usb_c_cable_tester

也可以在公众号后台回复 USB线测试仪获取百度网盘下载链接，然后去立创打一个板子！

02三极管原理模型

生动形象的讲解三极管的放大与开关原理，大家都理解了嘛，三极管be并联的10K电阻有什么用？继电器并联的二极管有什么用？给老宇哥的视频号点个赞呗！

03 万能充

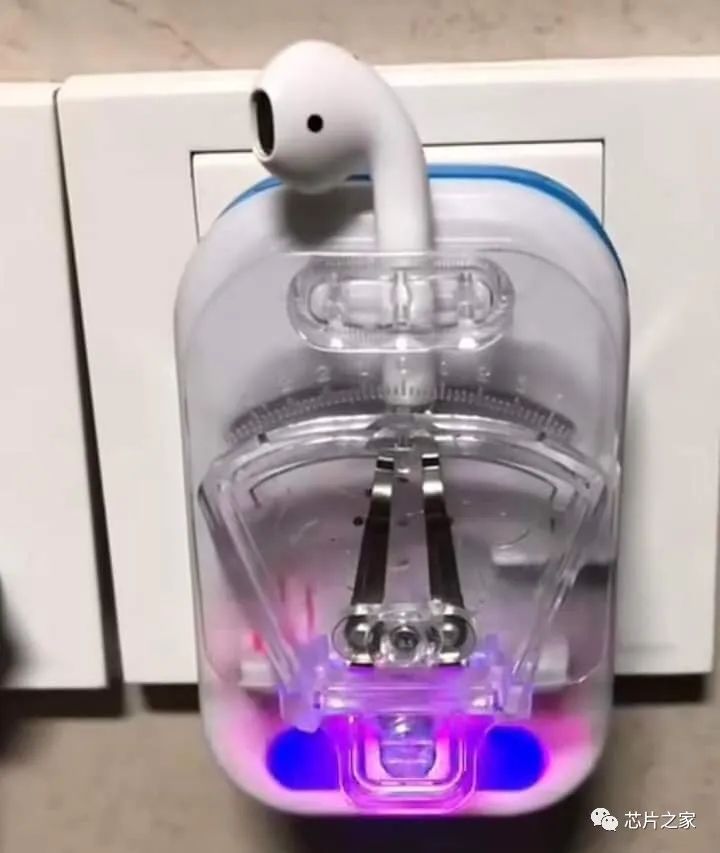

果然是万能充啊，00后的粉丝们不一定见过这玩意了，这种万能充一般给3.7V的锂电池充电的，大家说airpods真的能充进去嘛

04 FlipperZero

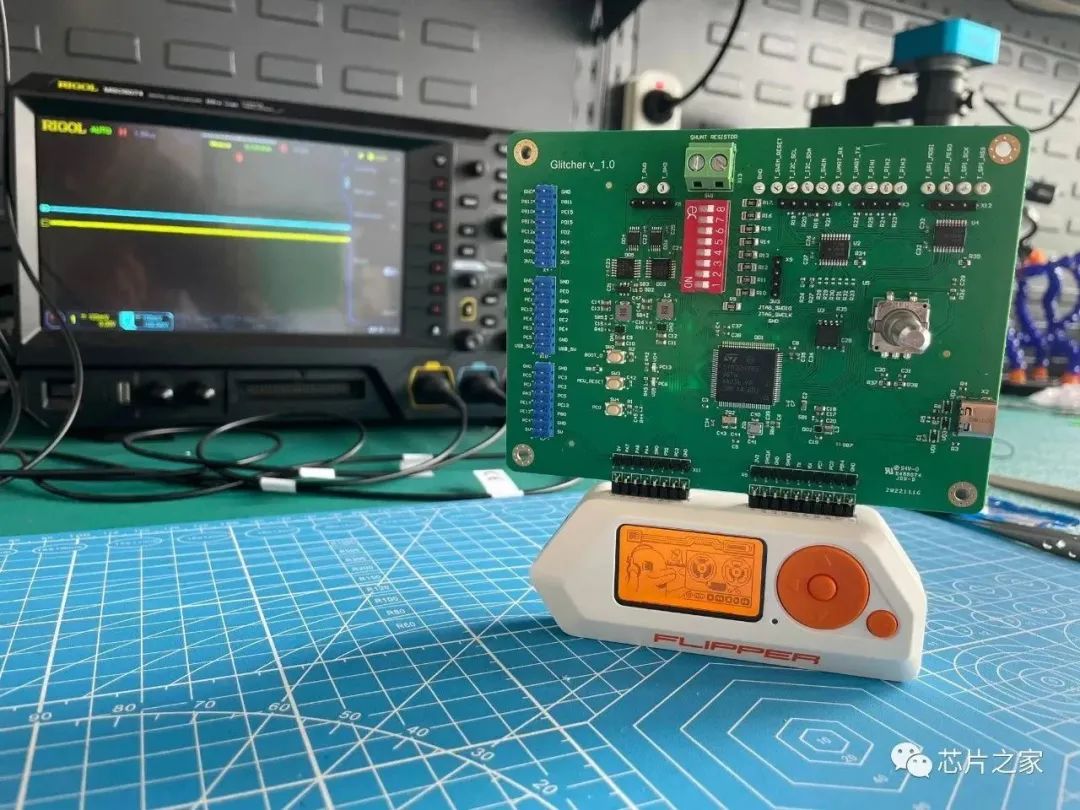

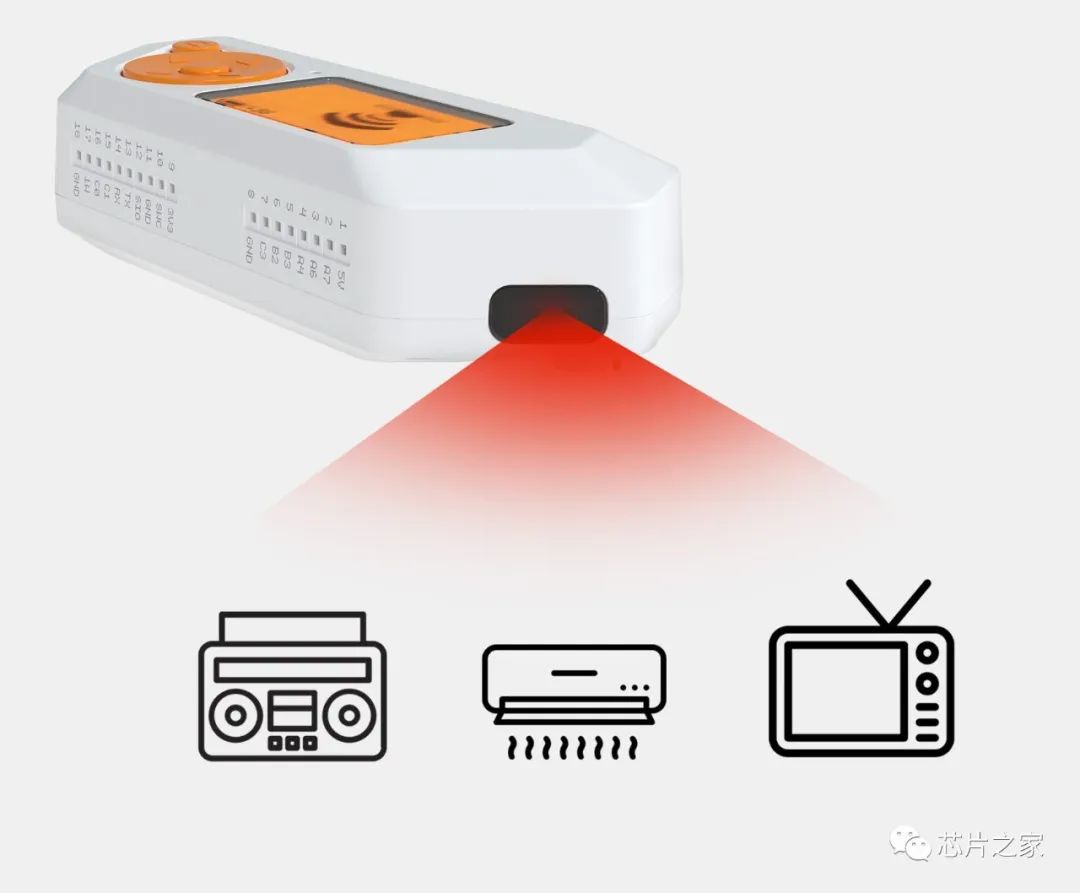

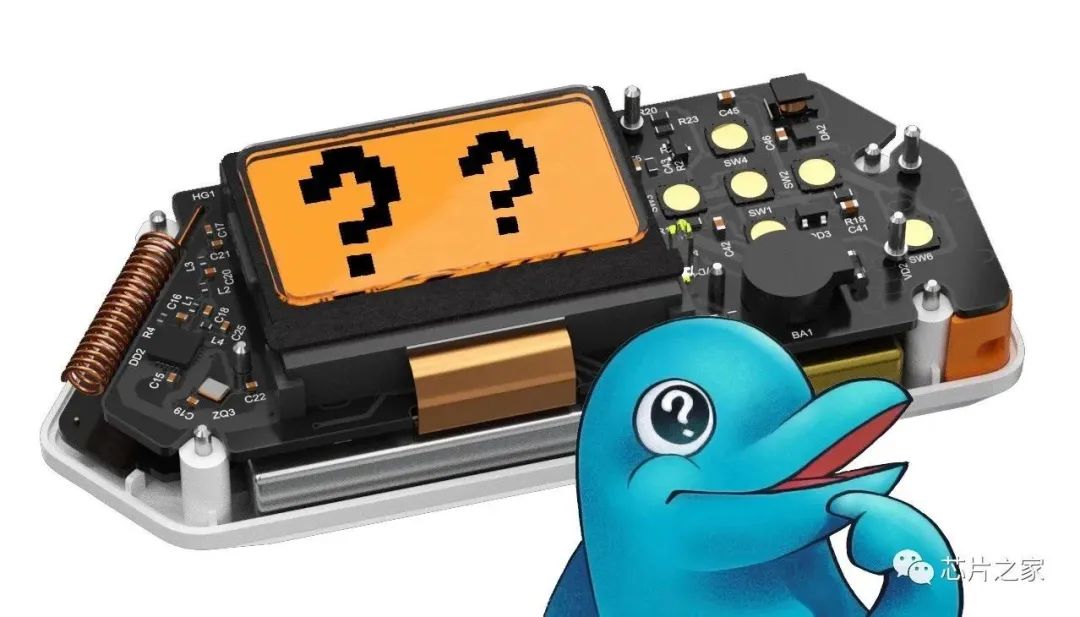

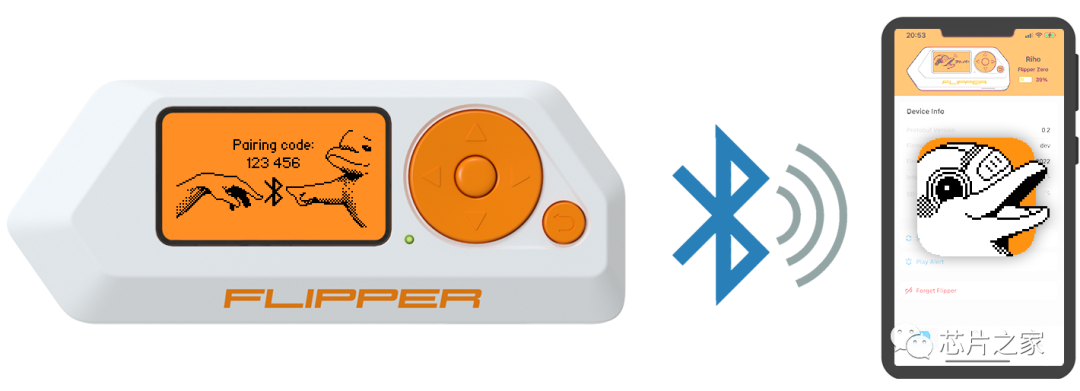

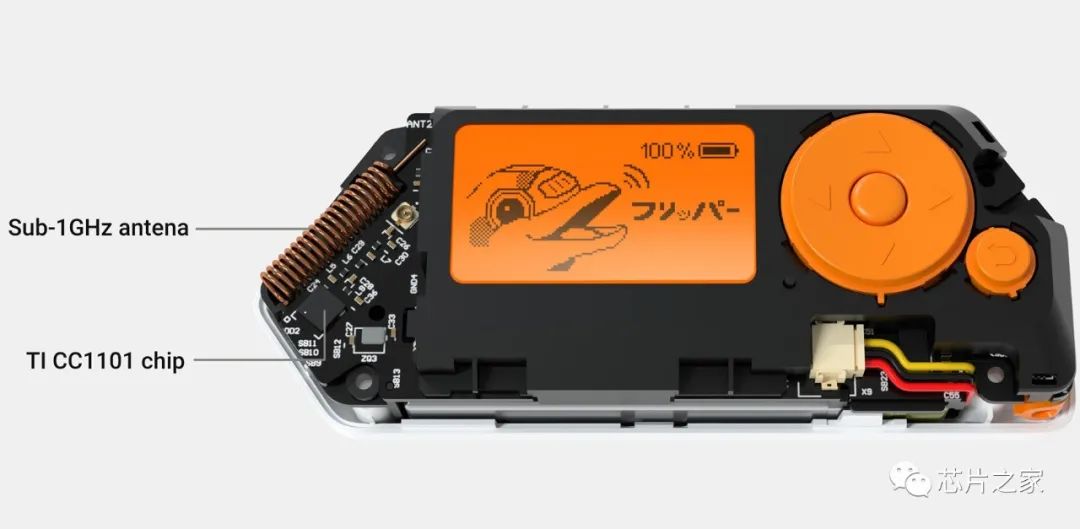

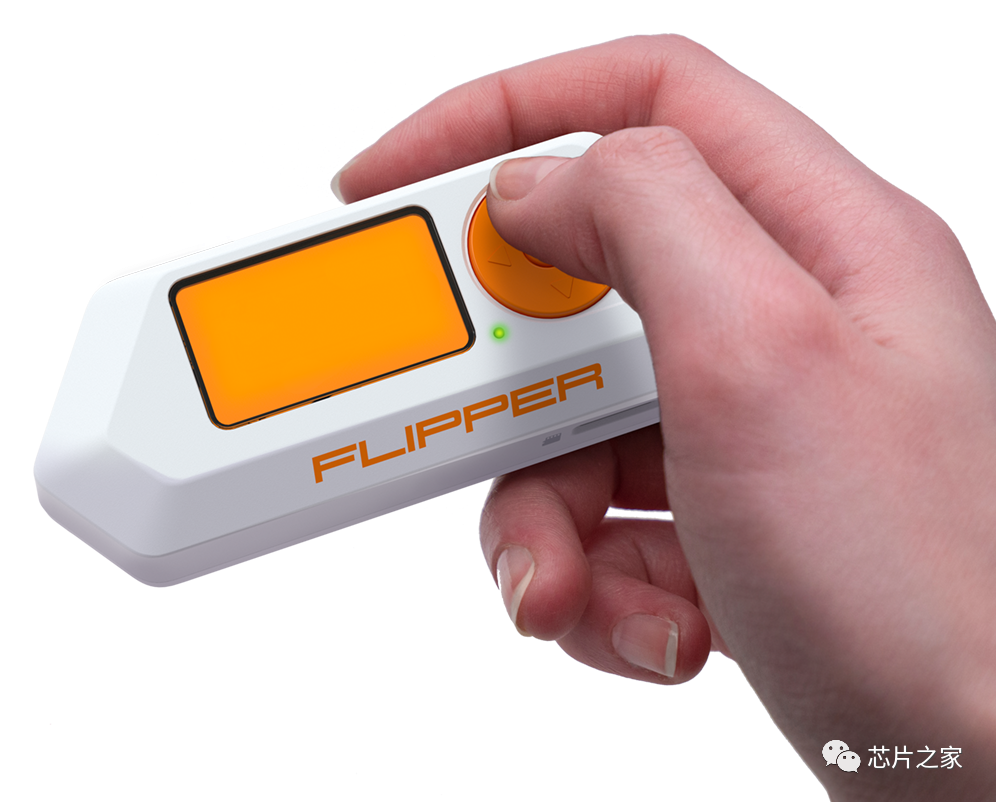

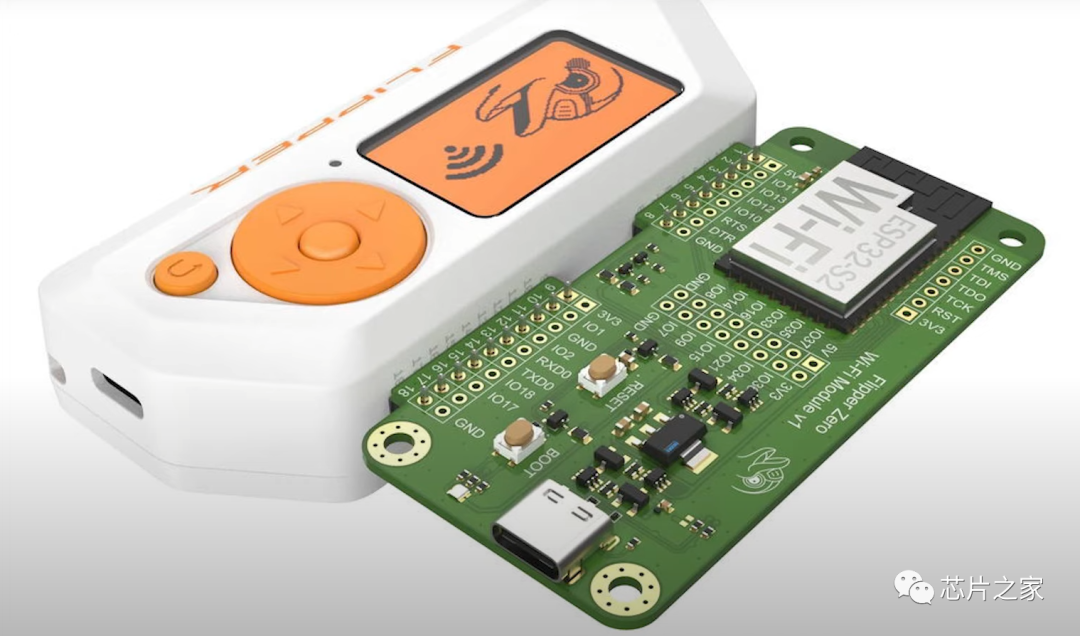

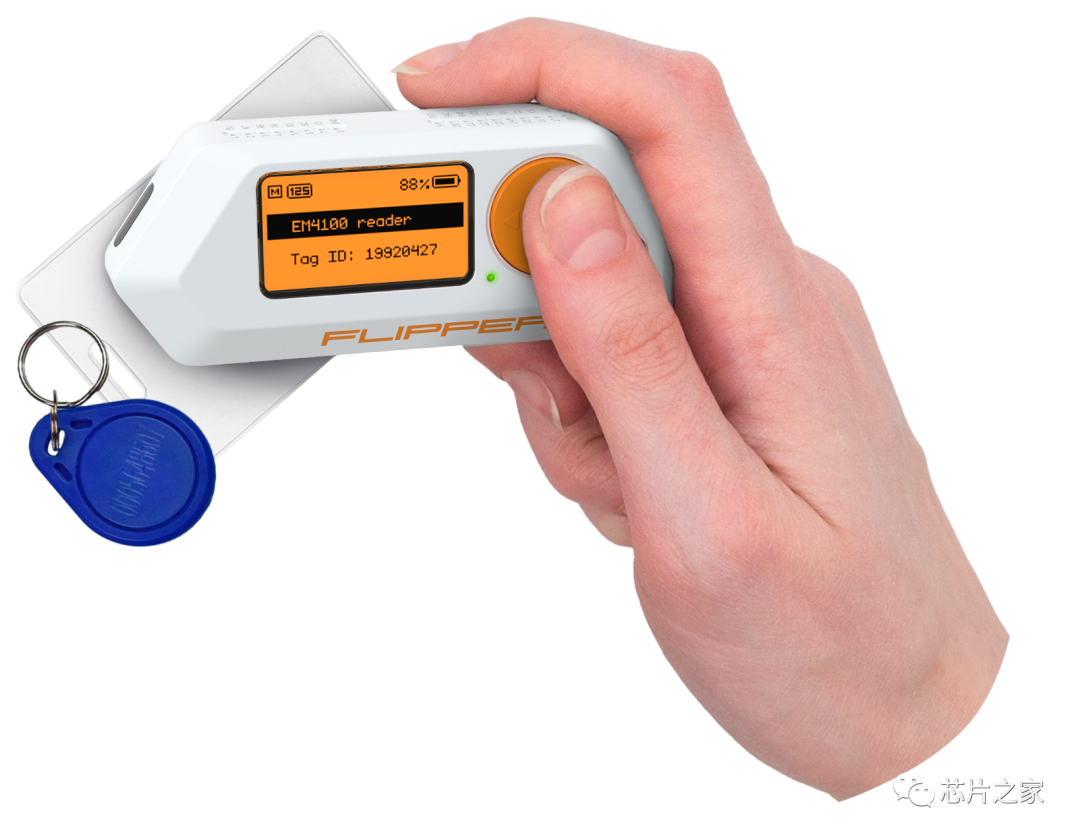

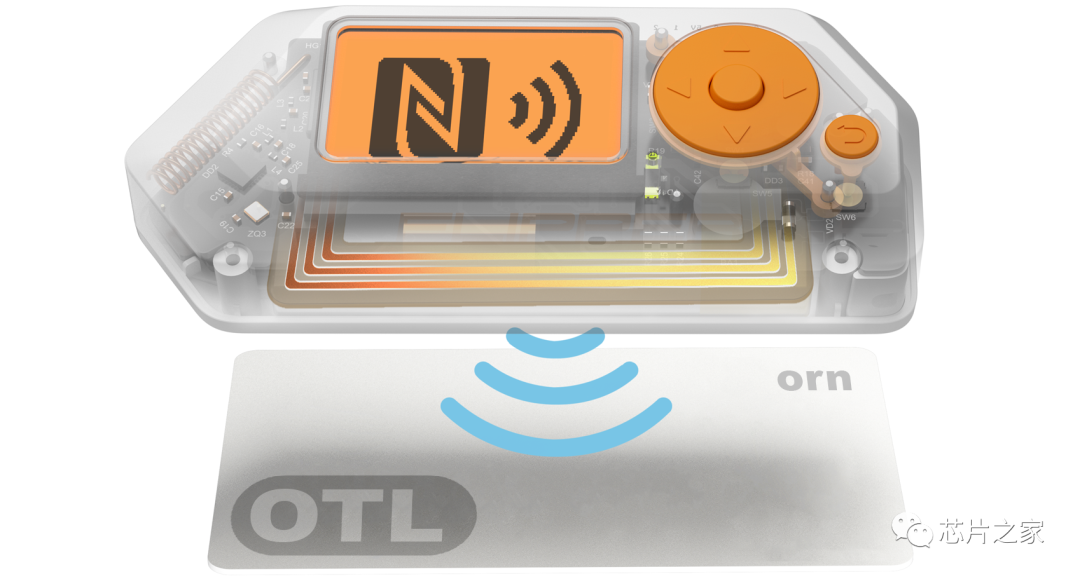

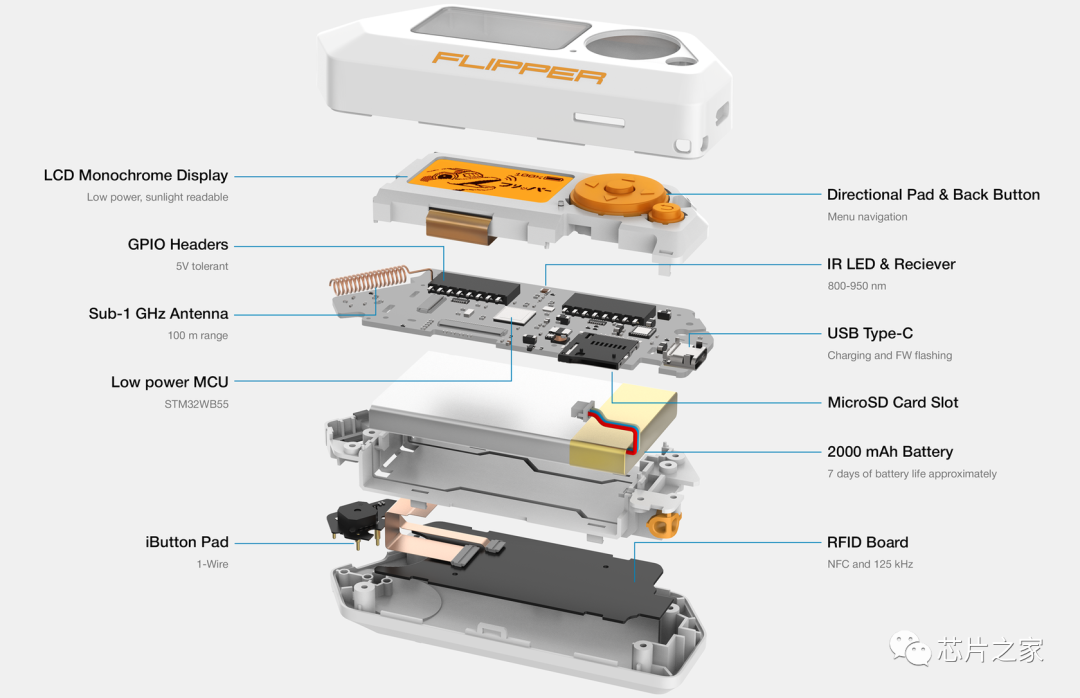

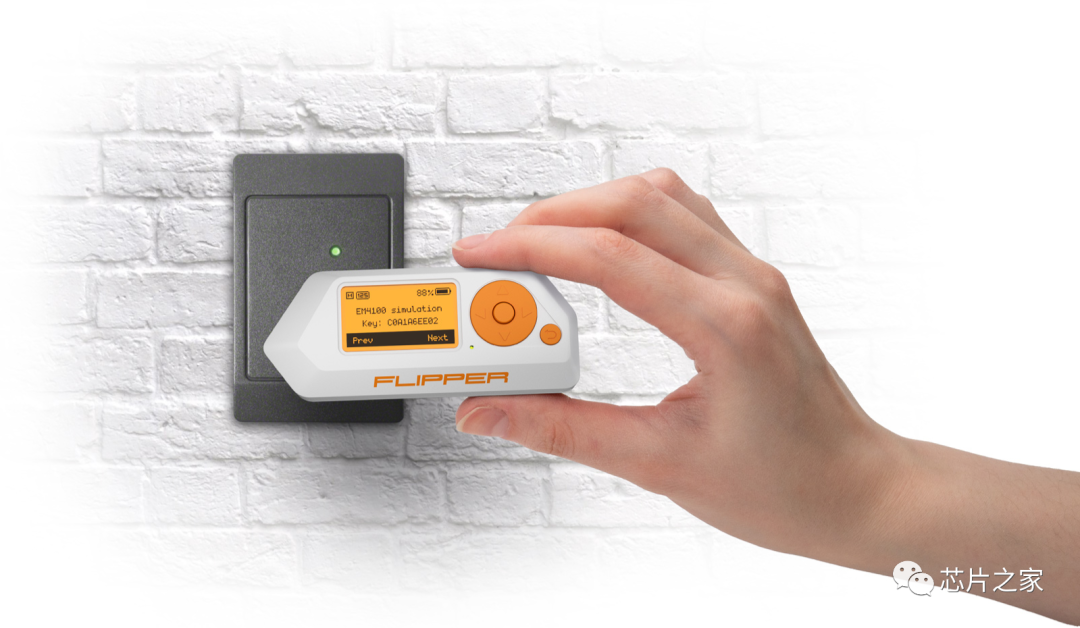

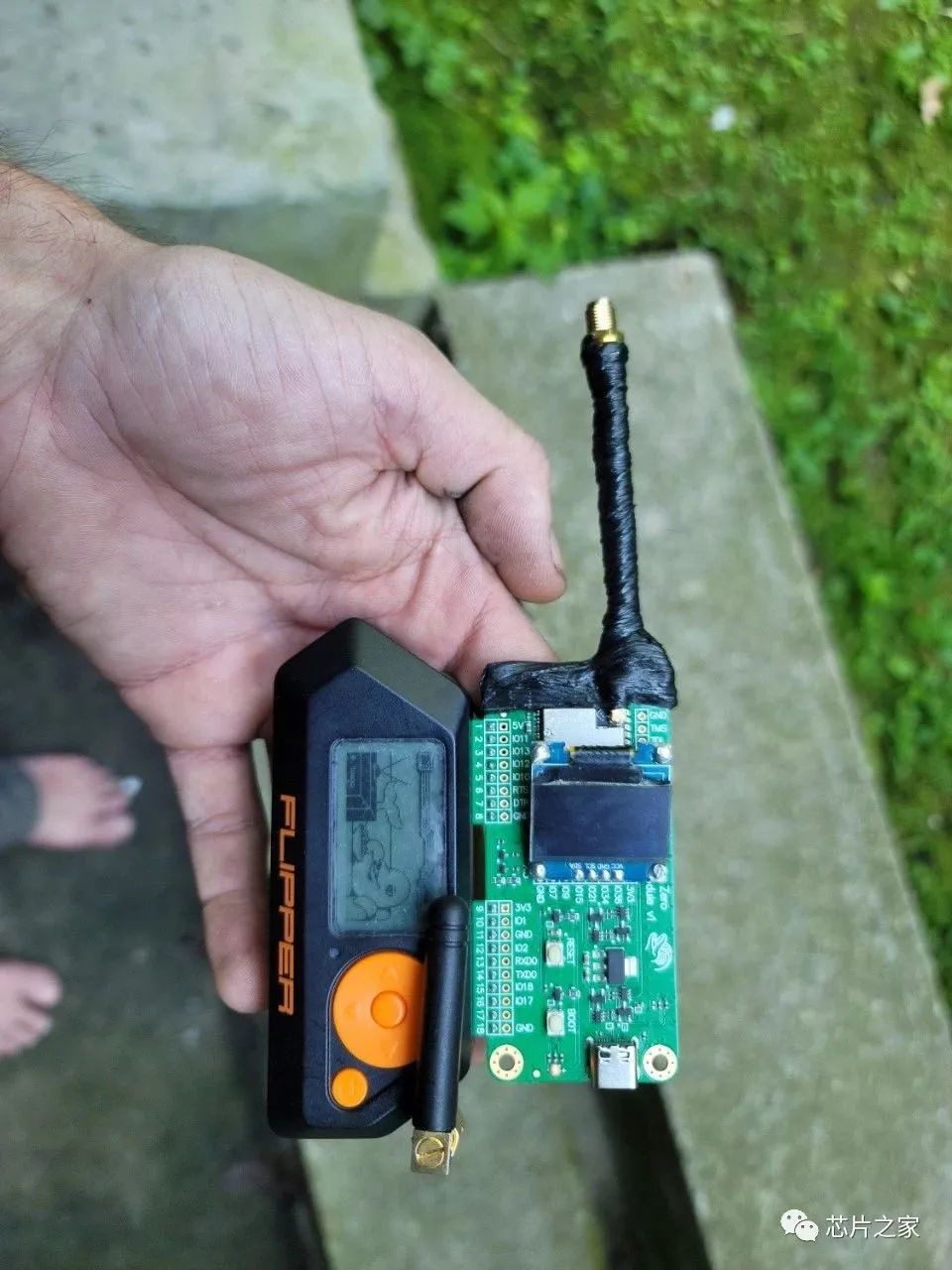

Flipper Zero 是一款便携式多功能工具，适合渗透测试者和极客使用，外形类似玩具。它喜欢破解数字内容，例如无线电协议、访问控制系统、硬件等等。它是完全开源和可定制的，因此可以按照自己喜欢的任何方式扩展它，打造了一个多功能而且颜值高的平台。Flipper 主控采用STM32WB55RG，128x64 LCD单色屏，有一个集成的 433MHz 天线和一个 CC1101 芯片，这使其成为一个功能强大的收发器，范围可达 50 米。NFC，蓝牙，红外等等好多功能。

05 芯片开盖

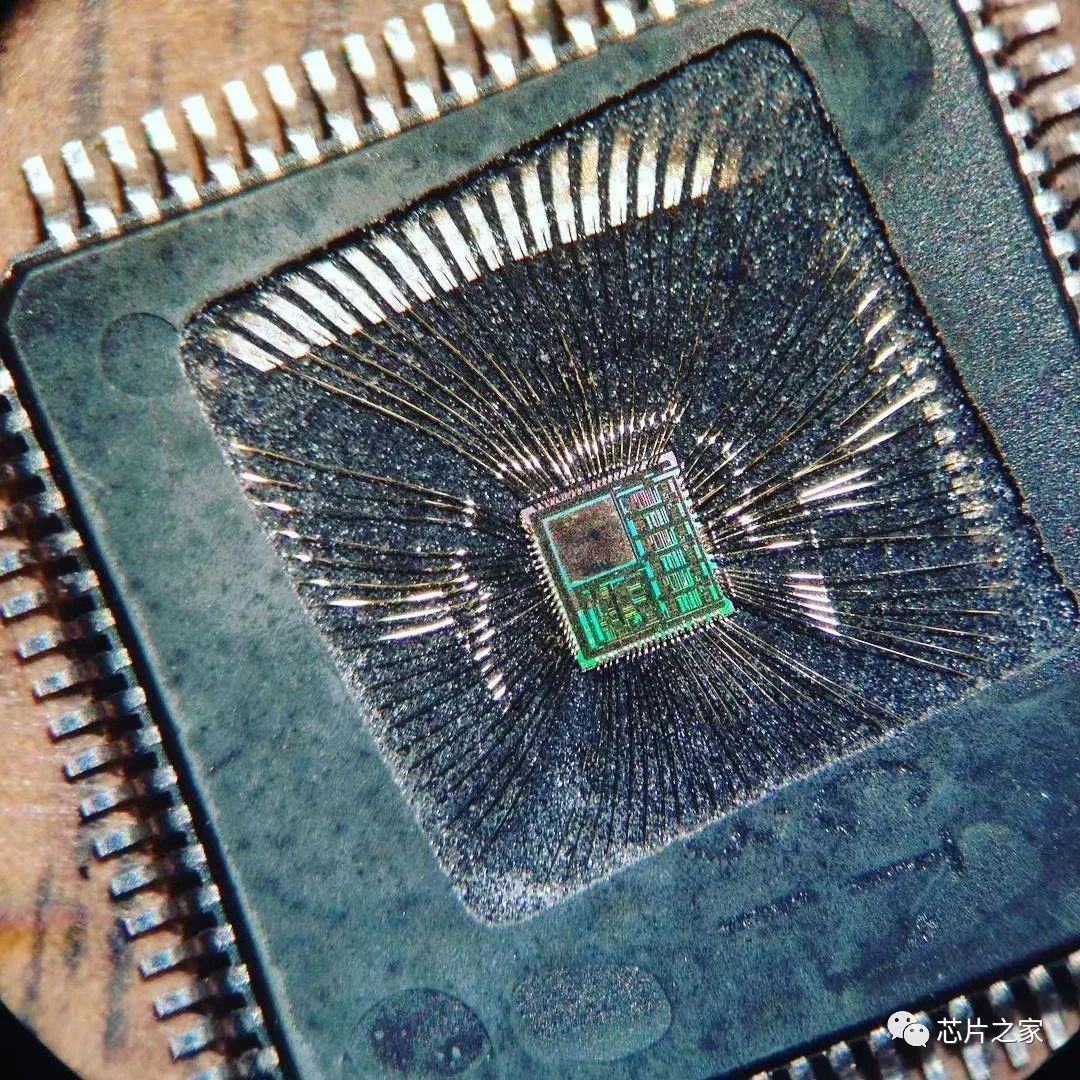

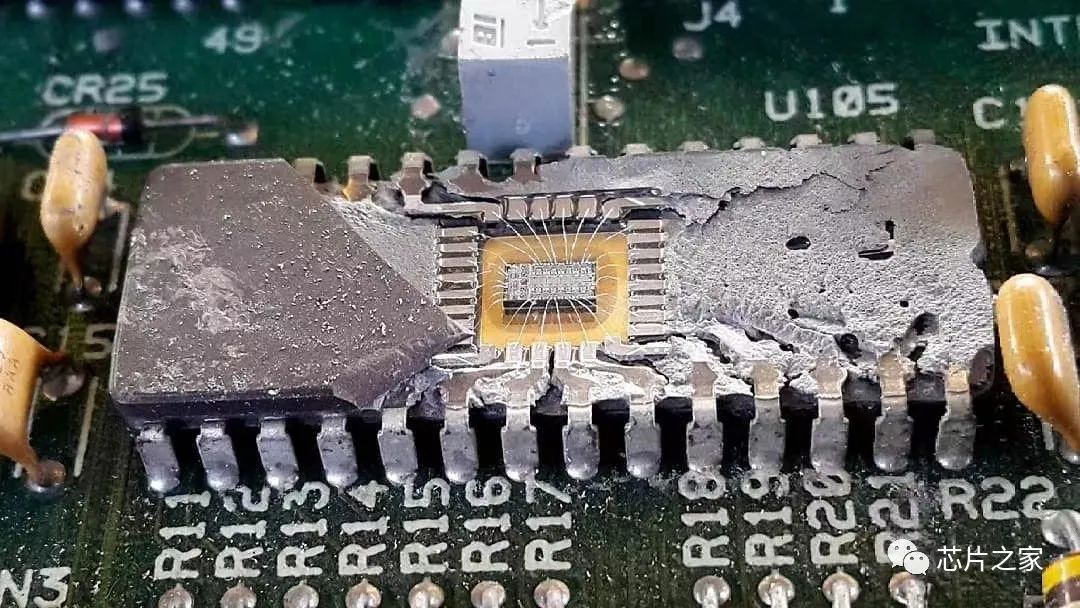

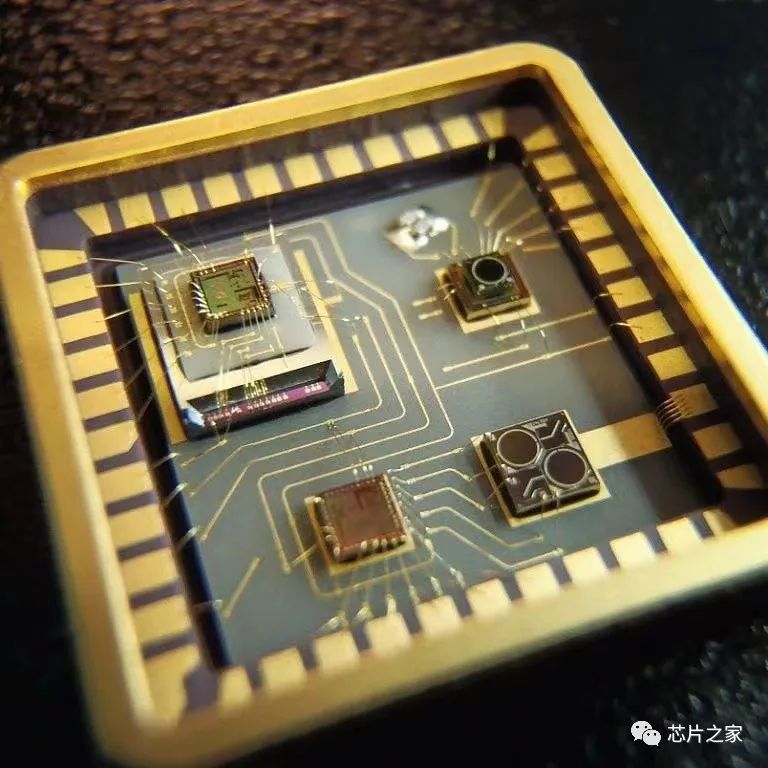

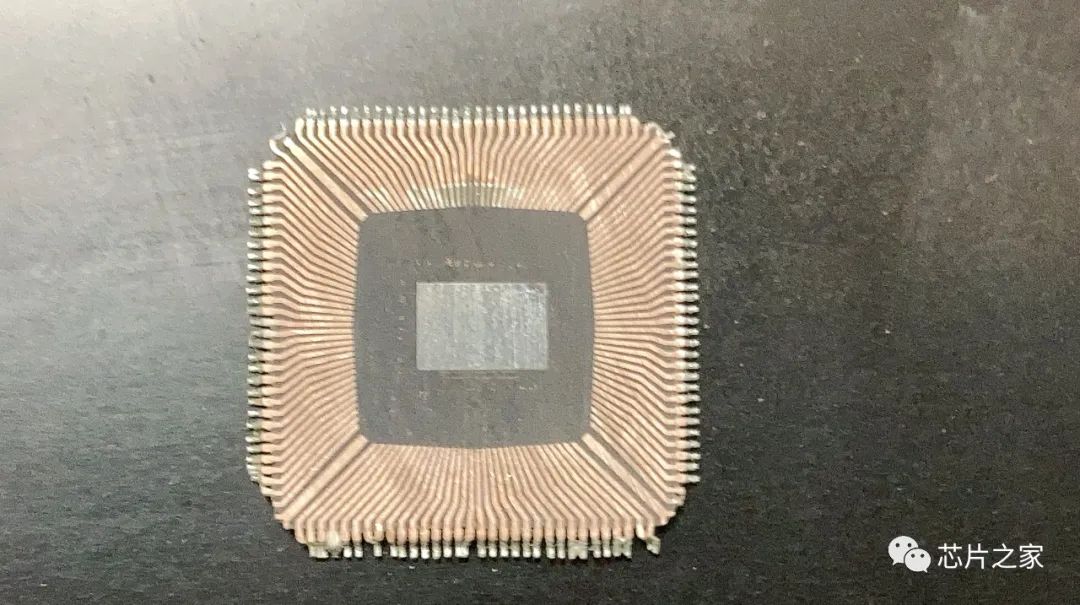

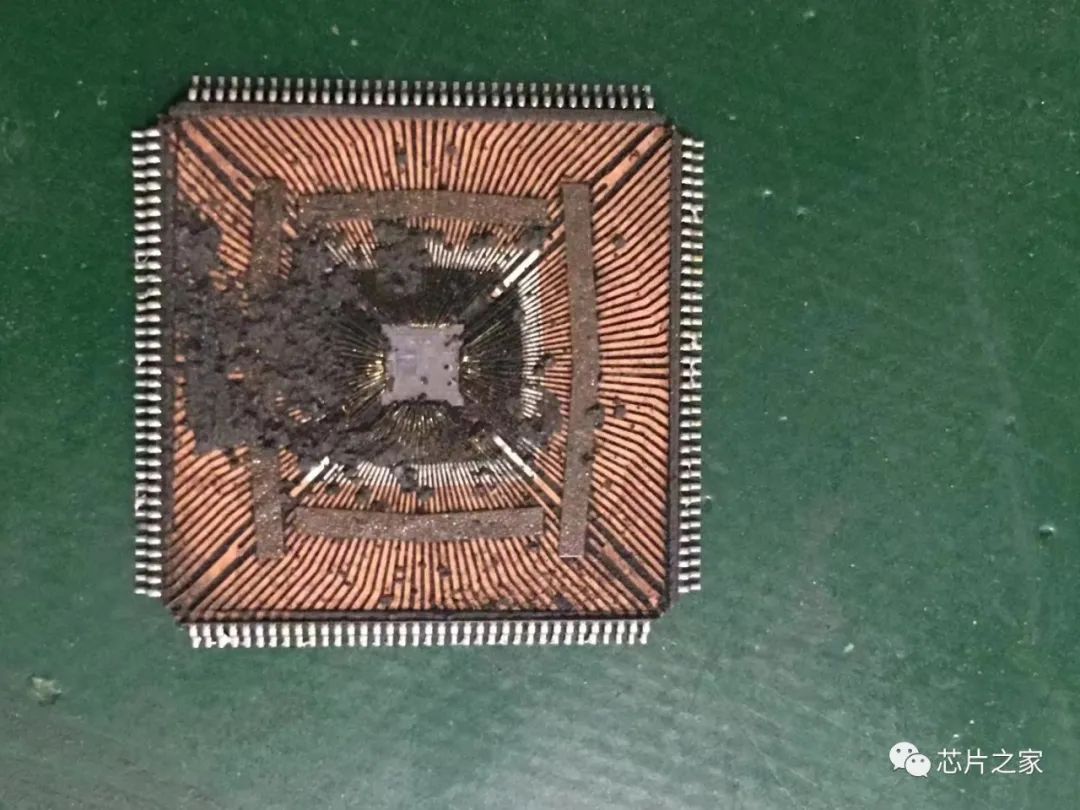

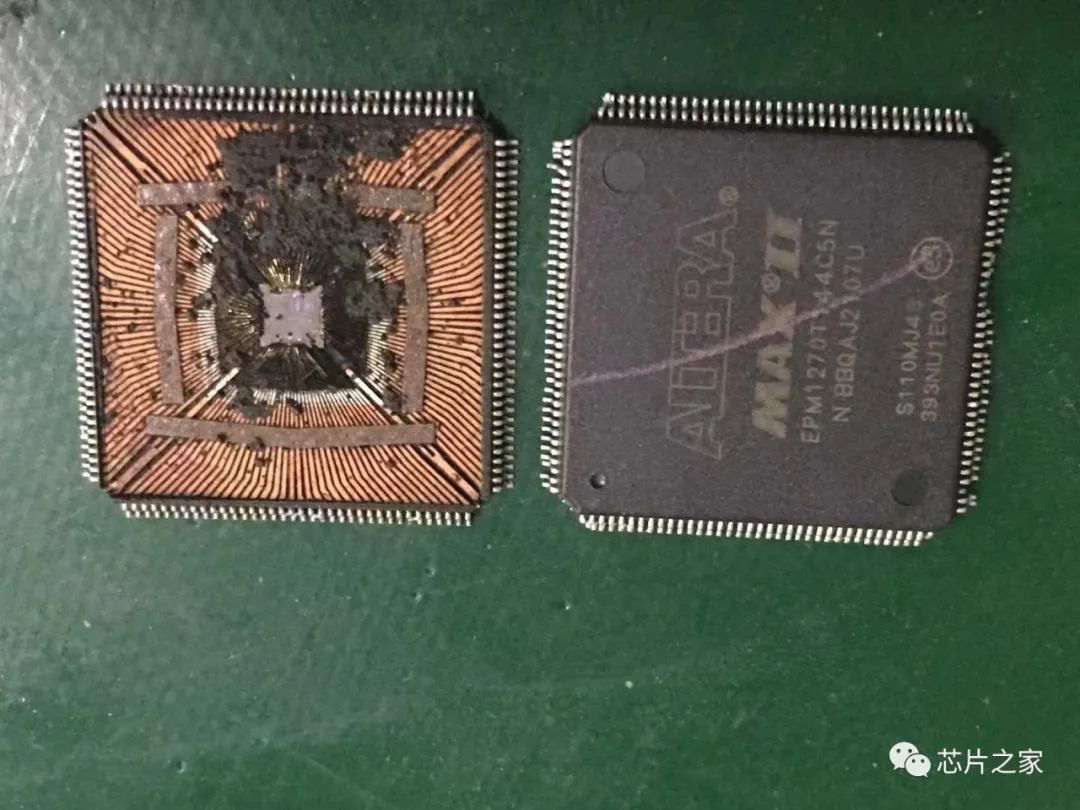

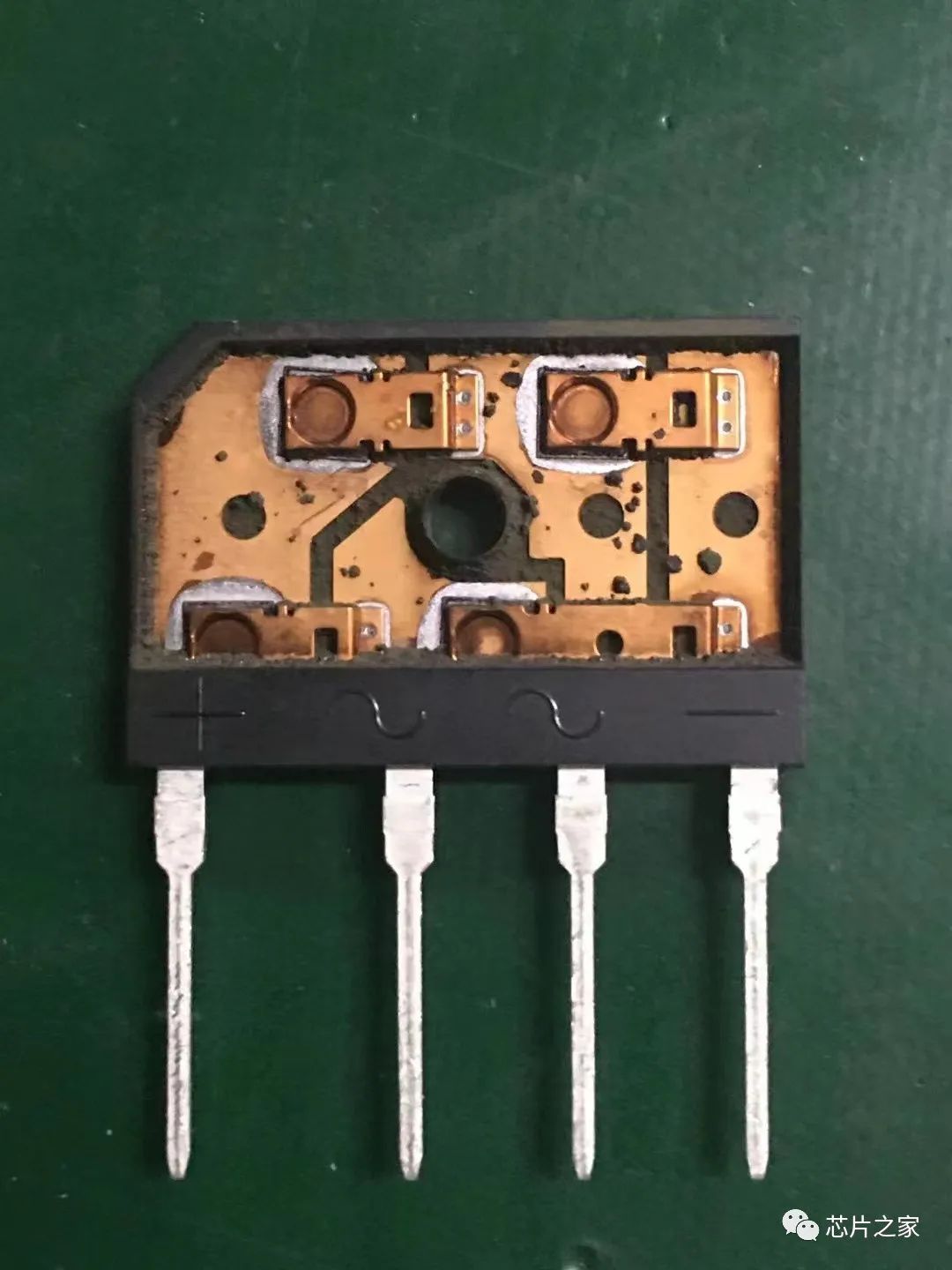

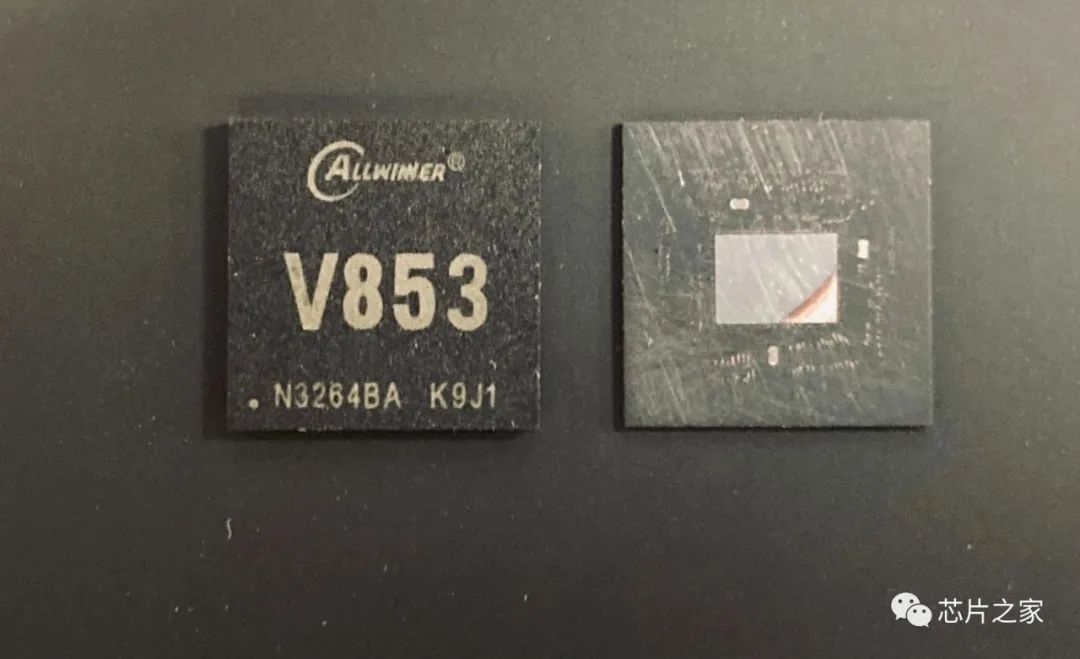

一些芯片开盖图

0620PLCC ->DIP

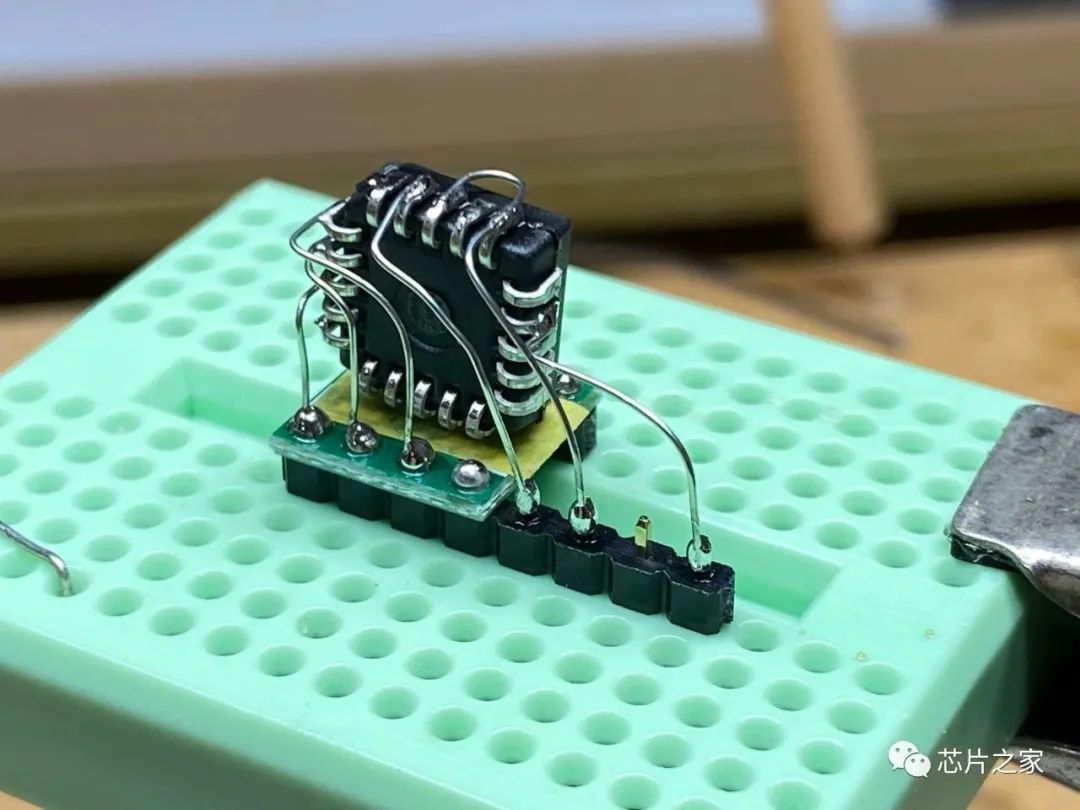

20PLCC->DIP，没关系，只要它能工作！

07 电感合集

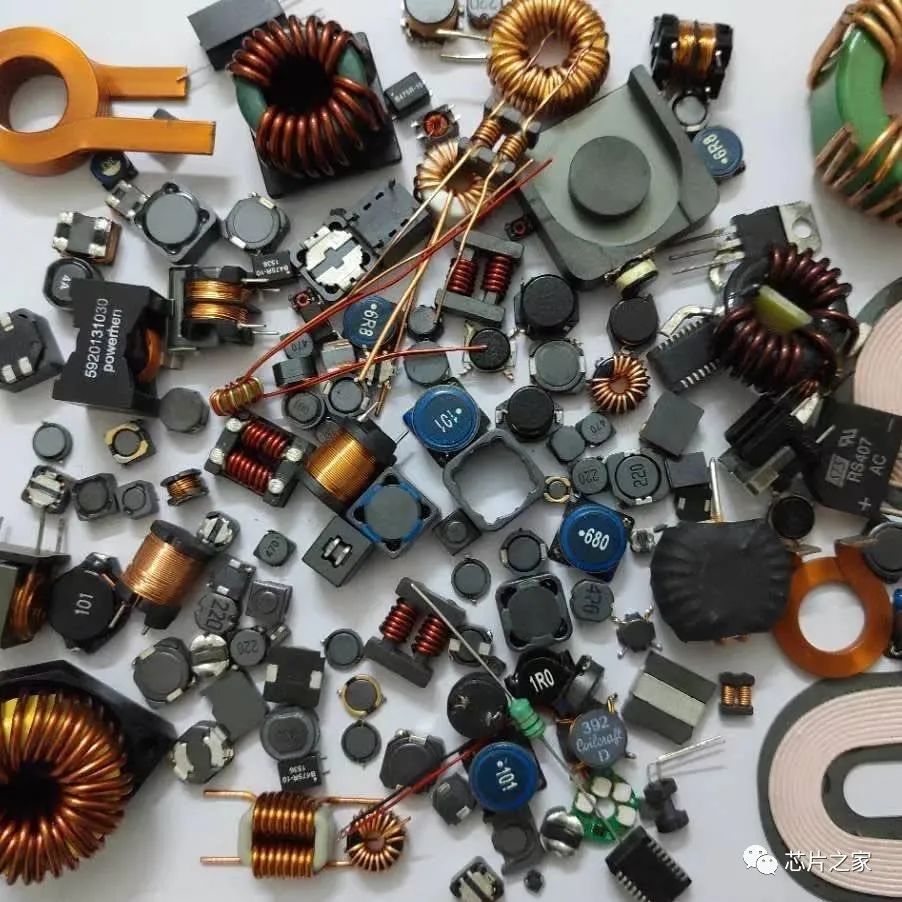

电感家族大合照，大家留言回复下还缺了什么封装的。

【图文并茂生动有趣】电力电子，电感和电容方面知识普及文档，相当给力！（点击阅读）

08 3D电路仿真

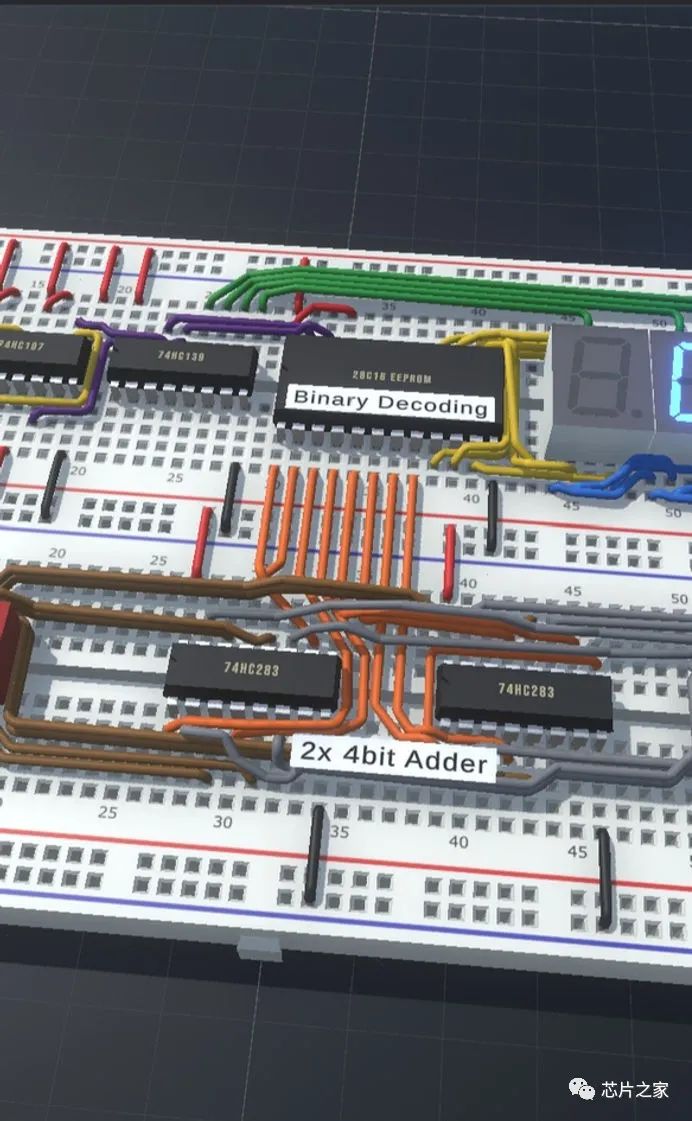

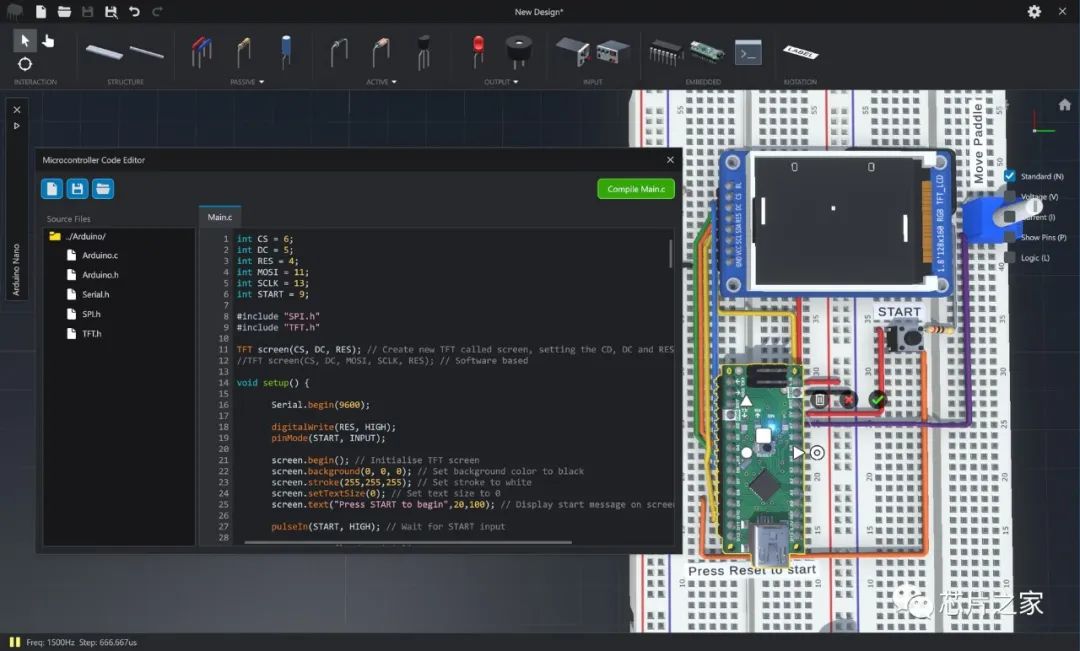

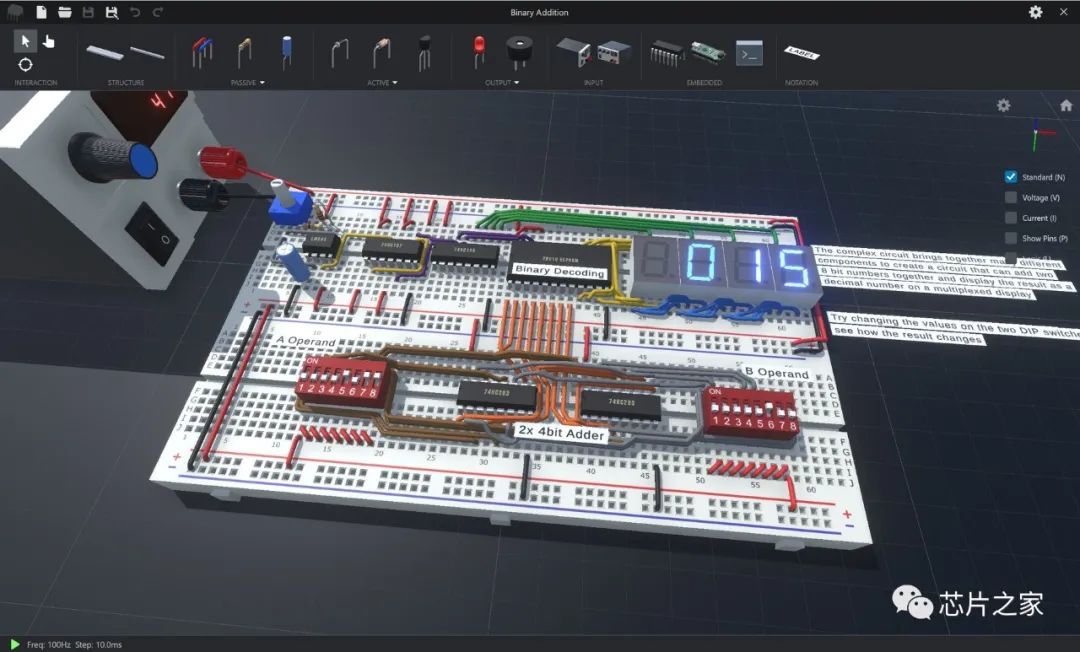

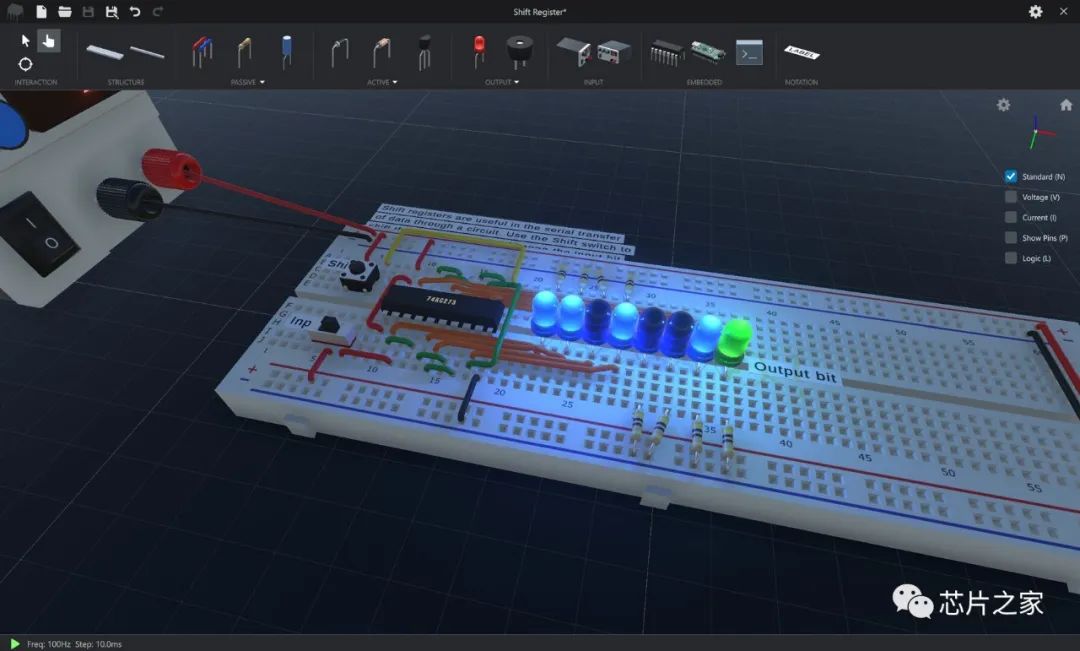

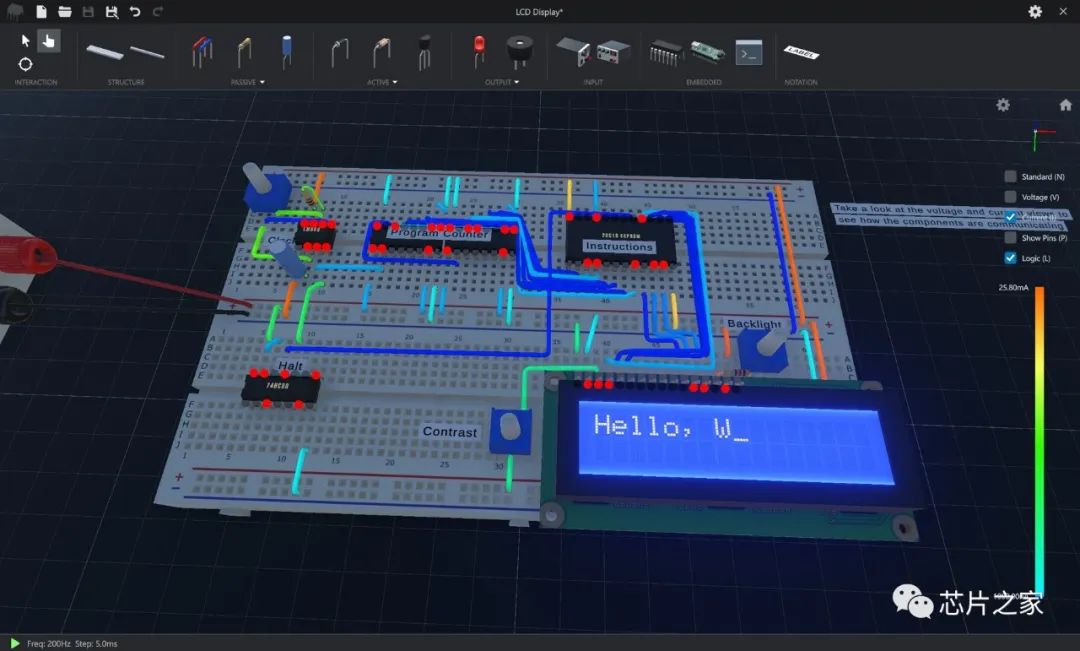

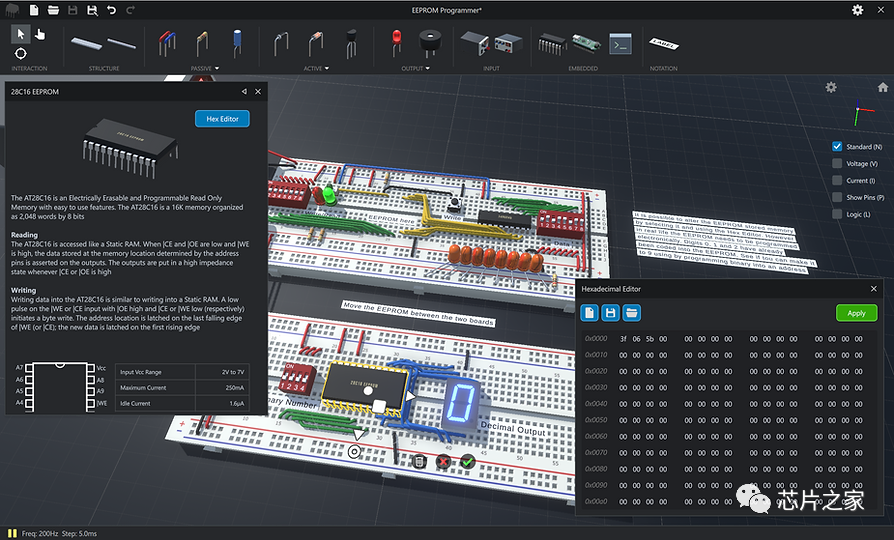

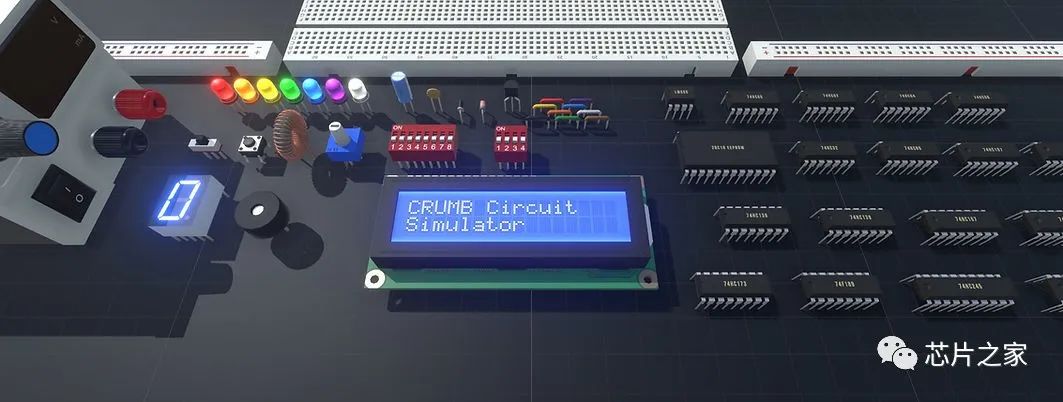

非常逼真的3D电路仿真工具，CRUMB Circuit 提供了一组不同的可视化工具。您可以查看电线中的电流和电压，各种组件引脚的逻辑输出，CRUMB 适用于 iOS 和 Android，以及 Windows 和 MacOS 上的桌面版本。开发是跨平台交错进行的，因为每个平台都有自己独特的挑战。桌面版本引领开发，移动版本紧随其后。

09 电阻模型

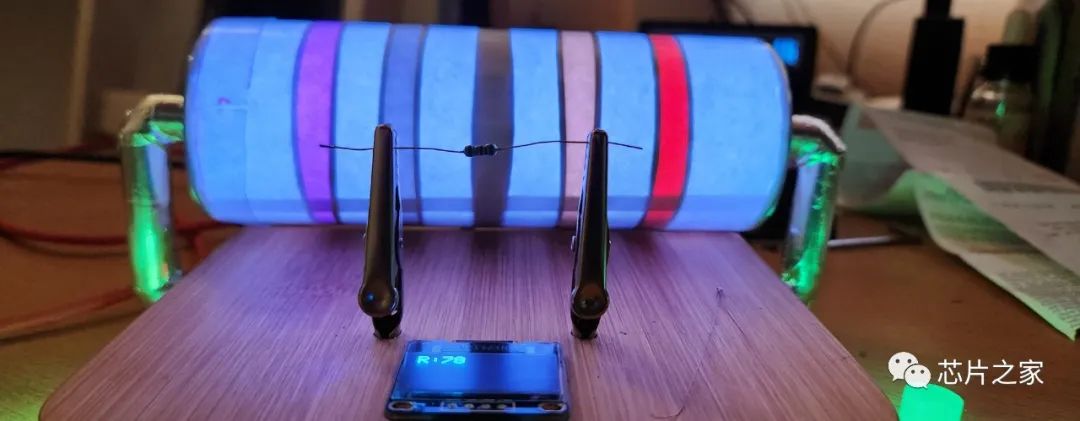

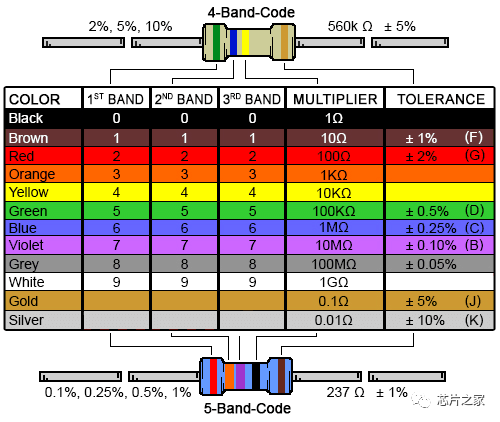

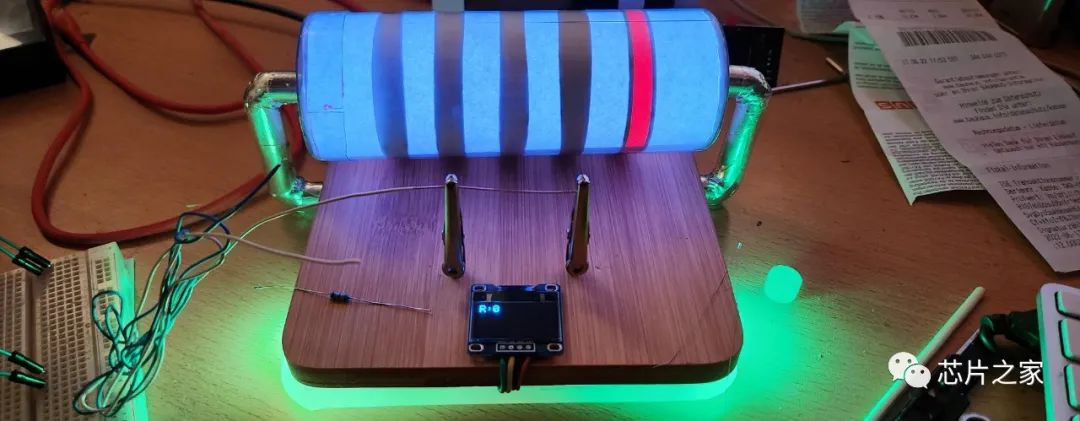

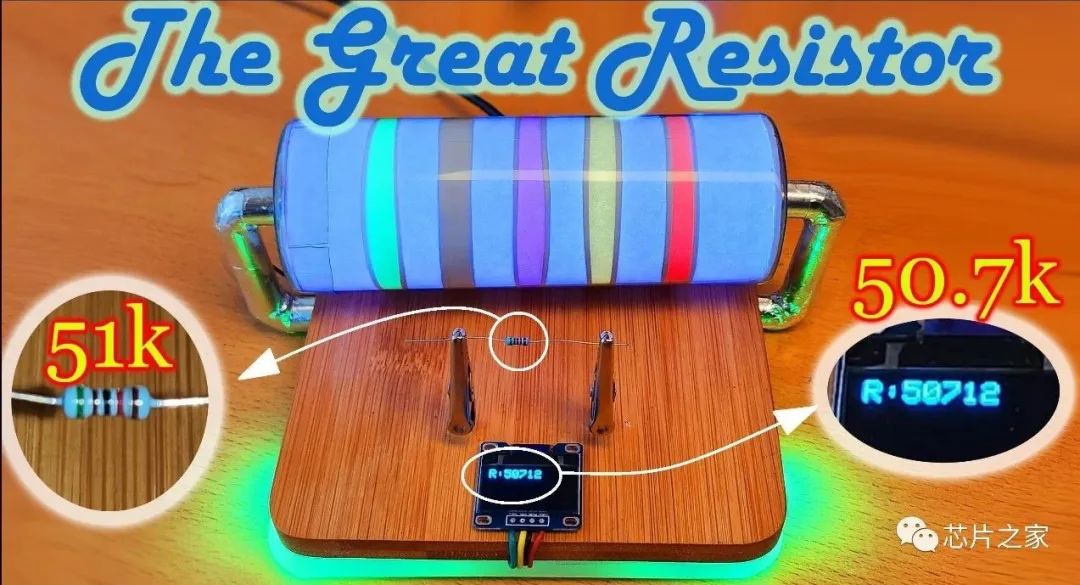

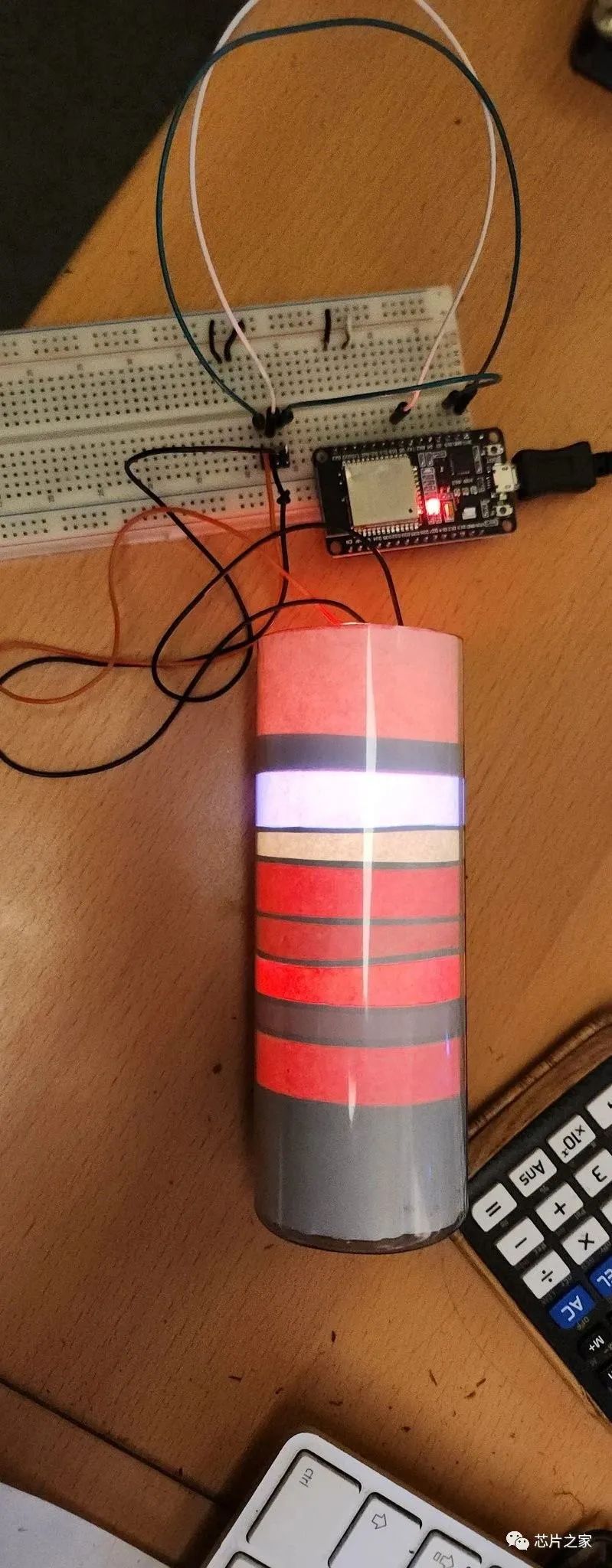

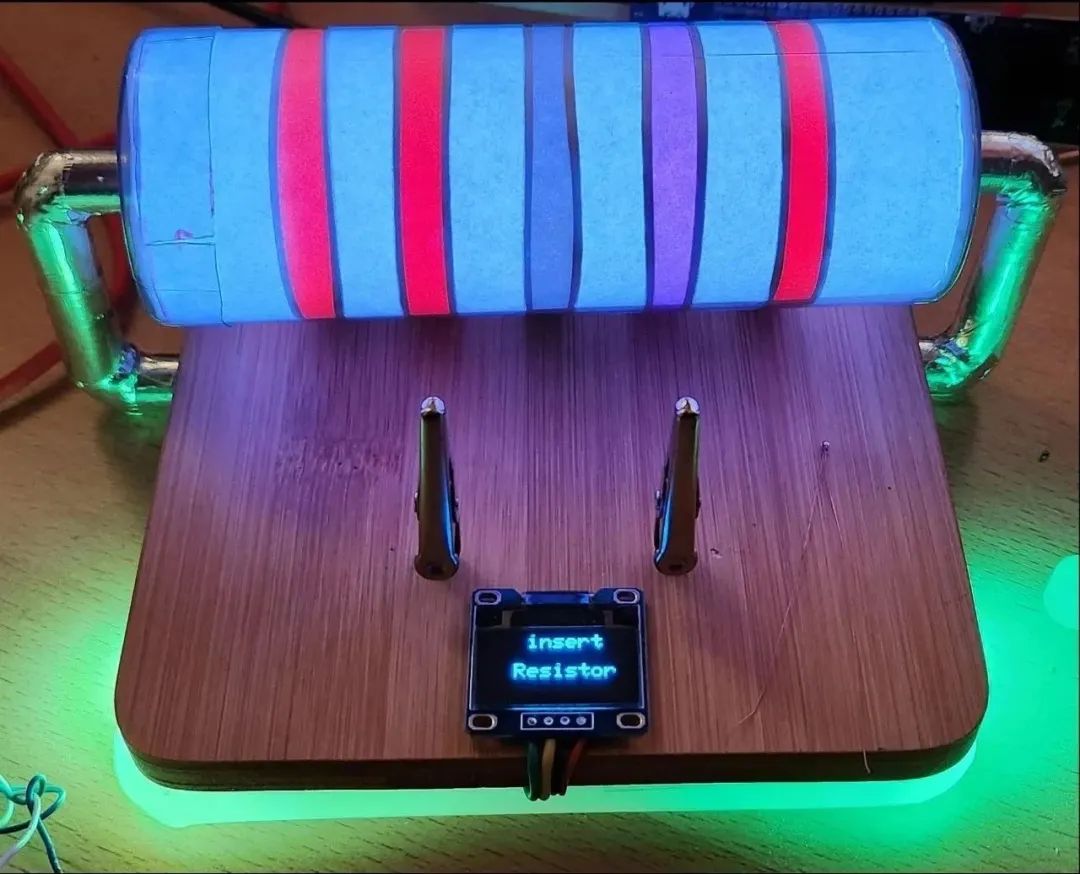

使用此设备可以放大电阻颜色代码，能帮助我正确地学习它们。

10chatGPT

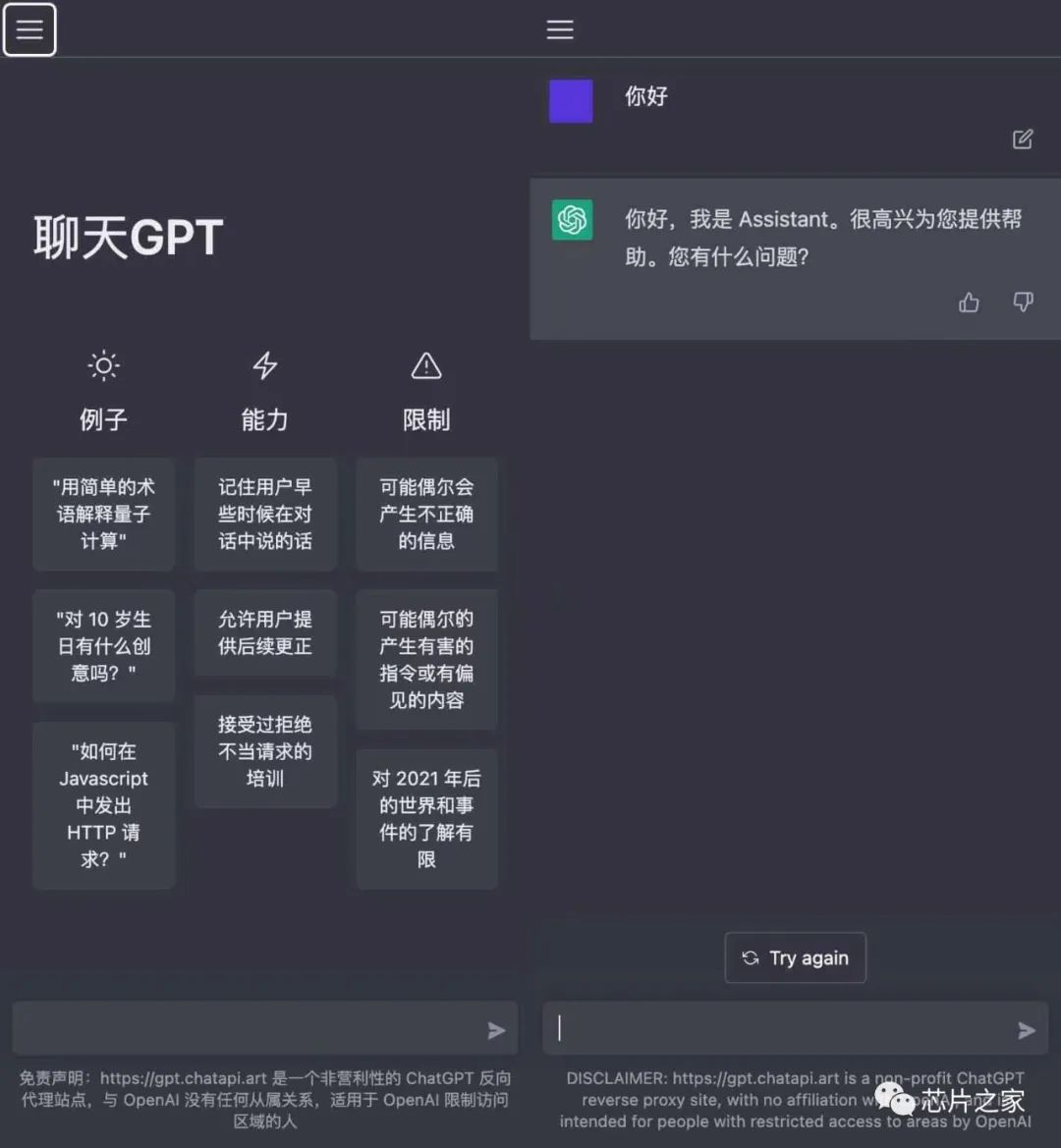

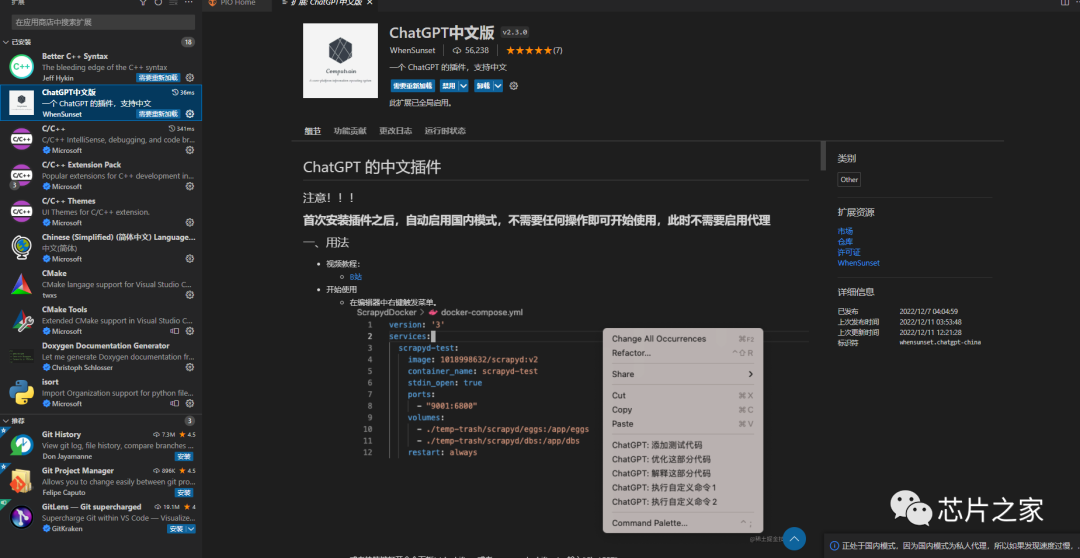

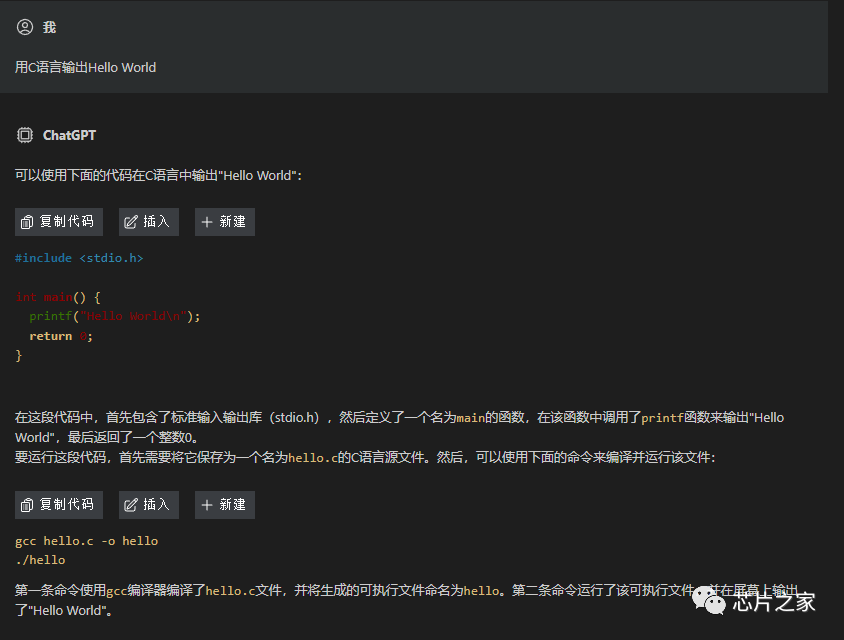

最近比较热门的属于由OpenAI开发的一个人工智能聊天机器人程序ChatGPT了，但是官方站点使用需要国外的手机接收验证码，而且在国内使用也需要代理的网站，那么在国内如何使用ChatGPT呢？对于国内普通用户就想单纯体验一下可以试试这个ChatGPT 反向代理站点，适用于国内使用OpenAI 限制访问区域的人，这个ChatGPT 反向代理站打开网站直接使用，无需注册登录，无需接收验证码，非常适合国内不喜欢折腾的用户。
