干货｜为什么你的电源纹波那么大？

何为波纹

由于直流稳定电源一般是由交流电源经整流稳压等环节而形成的，这就不可避免地在直流稳定量中多少带有一些交流成份，这种叠加在直流稳定量上的交流分量就称之为纹波。纹波的成分较为复杂，它的形态一般为频率高于工频的类似正弦波的谐波，另一种则是宽度很窄的脉冲波。对于不同的场合，对纹波的要求各不一样。

纹波的表示方法可以用有效值或峰值来表示，可以用绝对量，也可以用相对对量来表示。例如一个电源工作在稳压状态，其输出为100V 5A，测得纹波的有效值为10mV，这10mV就是纹波的绝对量，而相对量即纹波系数=纹波电压/输出电压=10mv/100V=0.01%，即等于万分之一。

为什么你的电源波纹那么大

某用户在用500MHz带宽的示波器对其开关电源输出5V信号的纹波进行测试时，发现纹波和噪声的峰峰值达到了900多mV（如下图所示），而其开关电源标称的纹波的峰峰值<20mv。虽然用户电路板上后级还有LDO对开关电源的这个输出再进行稳压，但用户认为测得的这个结果过大，不太可信，希望找出问题所在。

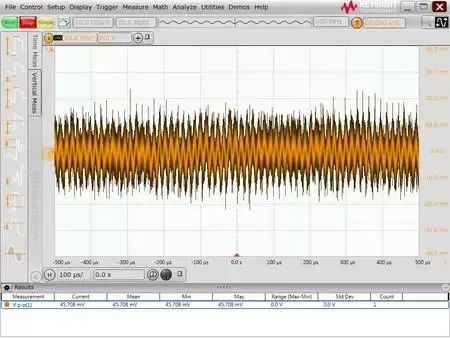

经过实际测试，发现测得的纹波噪声的峰峰值有很大改善，如下图所示。但纹波噪声的峰峰值仍然有40多mV，和开关电源厂商标称的<20mV仍有较大差异。

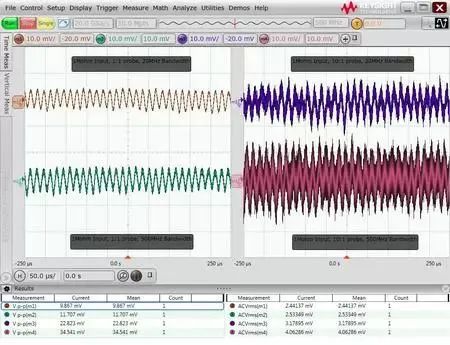

下图是换用1:1的无源探头后，和10:1探头在不同带宽限制下的对比测试结果。可以看到，使用1:1探头并设置20MHz带宽限制后，测量到的纹波噪声的峰峰值只有不到10mV，远远好过10:1探头的测试结果。从1:1探头的测试结果里可以看到清晰的纹波的波形，并且满足用户对于电源纹波噪声<20mV的预期。另外，我们也可以看到，带宽限制对于噪声峰峰值也有一定的改善作用。

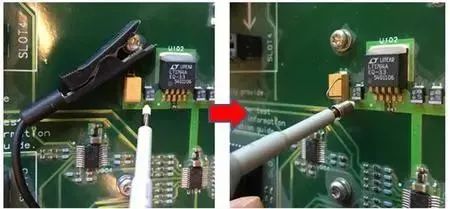

• 前端连接线和地环路的长度：长的地环路会拾取更多开关电源的电磁辐射以及地噪声，因此需要使用尽可能短的地线连接。

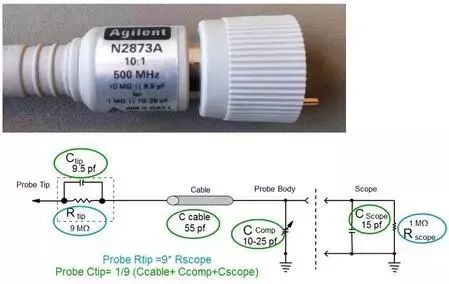

• 探头的衰减比：大衰减比的探头会使得小信号幅度更加微弱，甚至淹没在示波器底噪声里，所以应该尽量使用1:1衰减比的探头。




• 带宽限制：很多电磁噪声和示波器的底噪声都是宽带的，设置合适的带宽限制可以滤除额外的噪声。很多电源纹波噪声测试场合使用20MHz的带宽限制，也有些芯片会要求测到80MHz或200MHz。




• 测量量程：通常会在小量程档下（比如10mv/格或20mv/格）进行电源纹波的测试。量程打得越大，示波器的底噪声越高。但有些示波器的偏置范围有限，在小档位下时可能不能够把被测的直流电压信号拉回到屏幕中心附近进行测量，所以很多时候会使用示波器的AC耦合功能把直流隔离掉再进行纹波噪声测试。




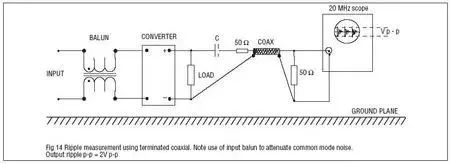

• 输入阻抗：很多示波器有50欧姆和1M欧姆的输入阻抗选择，通常50欧姆输入阻抗下示波器的底噪声更低。不过示波器连接大部分无源探头时都会自动把阻抗切换到1M欧姆，只有连接有源探头或同轴电缆时才可以设置为50欧姆输入阻抗。
