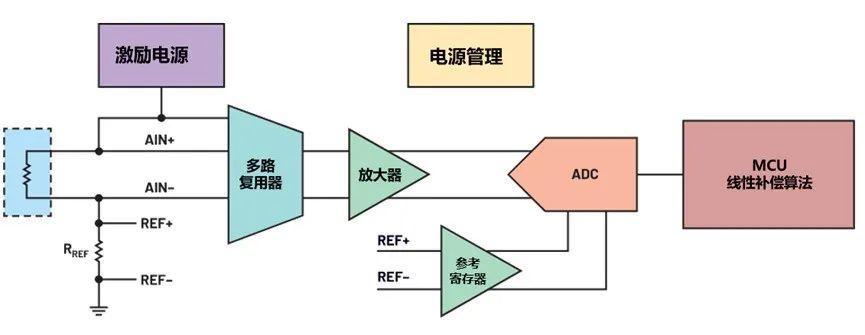

图1:典型的NTC热敏电阻测温电路拓扑图(图片来源:ADI)激励电流源/电压源
两种常见的激励方式包括电流源与电压源,两者的特性比较如下:
激励电流源
激励电压源
拓扑结构


激励
电流IOUT恒定不变
电压VREF恒定不变
特点
更好的抗干扰能力
适合NTC热敏电阻远离主电路的应用
通常用于电阻值较低的热敏电阻
不用担心热敏电阻电压超过ADC输入电压范围
适合NTC热敏电阻靠近主电路的应用
通常用于电阻值更高、灵敏度更高的热敏电阻
NTC热敏电阻阻值的选择
可编程增益级vs.动态激励电流
模数转化器ADC选择
“可编程增益级”还是“动态激励电流”,这两种选择都需要高水平的控制,持续监测热敏电阻上的电压,以确保电子设备可以测量信号。
可以使用一些专用ADC芯片来简化设计,如ADI的AD712424位Σ-Δ型ADC。由于应用程序中所需的大多数模块都是内置的,因此在设计温度系统时,有很多优势。

模拟输入的宽共模范围
参考输入的宽共模范围
支持比率配置的能力
EVAL-AD7124-4SDZ
EVAL-AD7124-8SDZ


D7124-4 series 24 位 19.2k 采样率
4个差分/7个伪差分输入
AD7124-8 series 24 位 19.2k 采样率
8个差分/15个伪差分输入
热敏电阻电路配置比率配置
无论使用激励电流还是激励电压,建议使用比例配置,其中参考电压和传感器电压来自同一激励源。这意味着激励源的任何变化都不会影响测量的准确性。

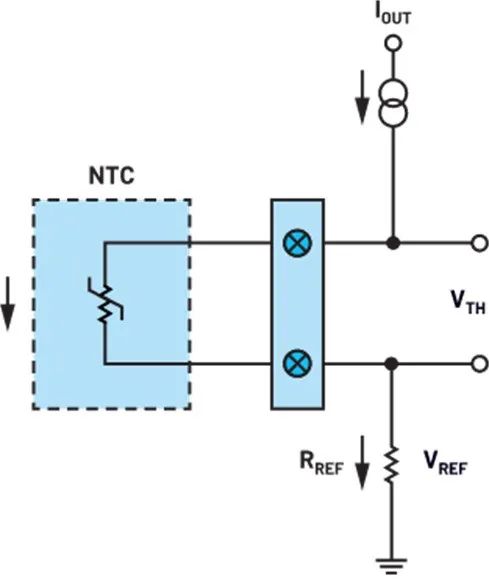

配置激励电流源下图显示了为热敏电阻和精密电阻RREF供电的恒定激励电流,通过RREF产生的电压为热敏电阻测量的参考电压。激励电流不需要精确,并且可能不太稳定,因为在比率配置中激励电流中的任何错误都将被取消。
图3:配置激励电流源(图片来源:ADI)
当传感器离主电路很远时,由于激励电流源对灵敏度的优秀控制能力和更好的抗噪性,通常是首选。这种偏置技术通常用于电阻值较低的RTD或热敏电阻。
例如,25°C时10kΩ热敏电阻的电阻为10 kΩ。-50°C时,NTC热敏电阻电阻为441.117kΩ。AD7124提供的最小激励电流为50µA,产生的电压441.117kΩ × 50µA = 22 V,太高,超出了此应用领域中使用的大多数可用ADC的工作范围。热敏电阻通常也离主电路比较近,因此不需要激励电流的抗噪优势。

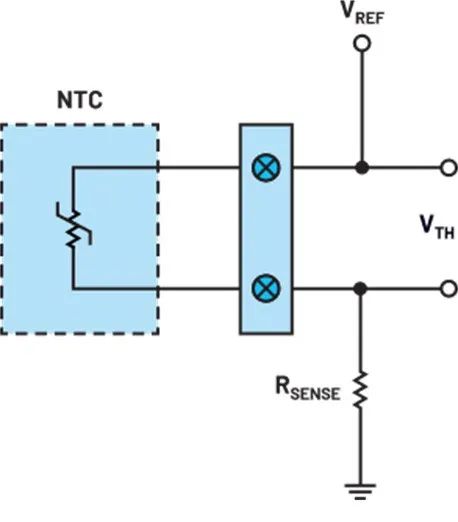

配置激励电压源

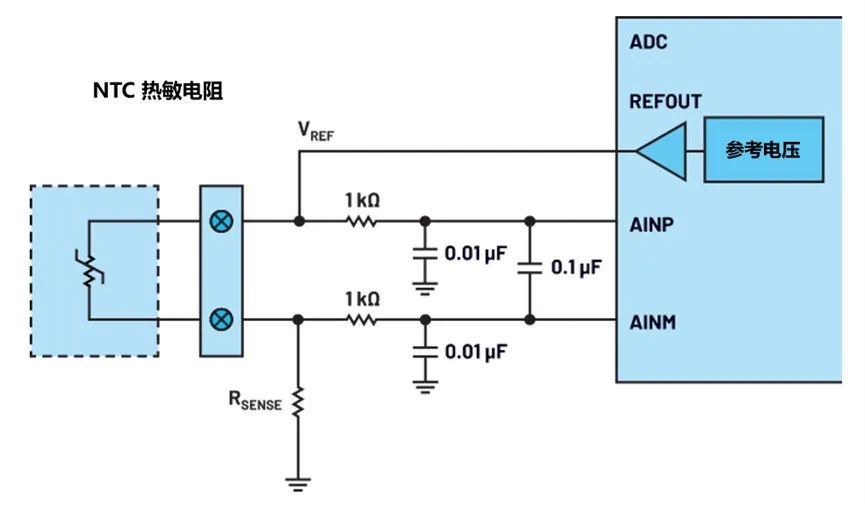

下图显示了用于在NTC热敏电阻上产生电压的恒定激励电压。以分压器电路的形式添加一个串联的电流传感器,将使流过热敏电阻的电流限制在其最小电阻值。在这种配置中,感测电阻RSENSE的值可以设置成等于热敏电阻在25°C基准温度下的电阻大小,以便当其在25°C标称温度下时,输出电压将设置为参考电压的中间值。

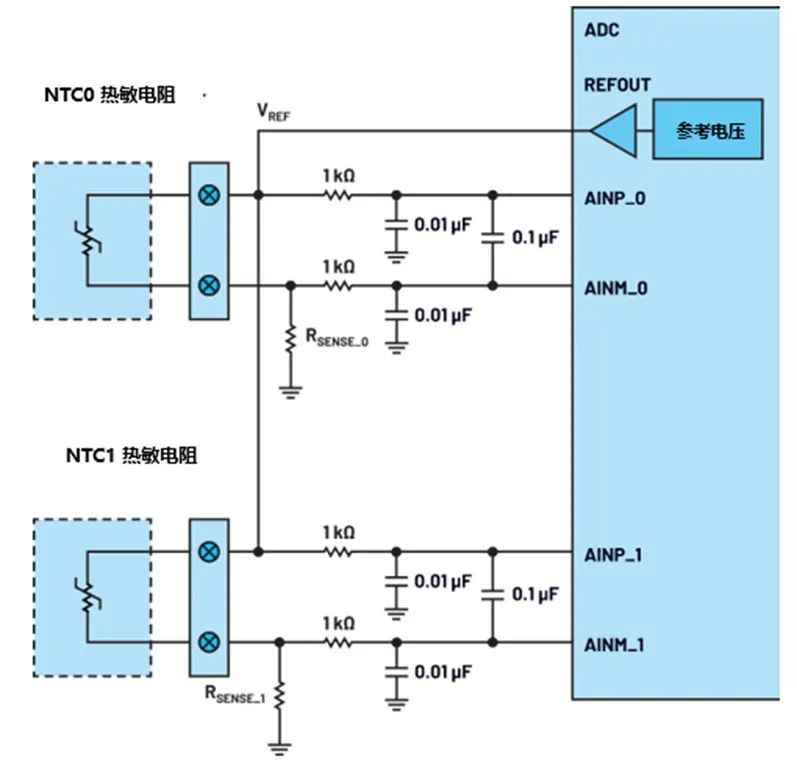

使用多个热敏电阻

然而,每个热敏电阻必须有自己的精密参考电阻,如上图所示,另一种选择是使用外部多路复用器或具有低导通电阻的开关,这允许共享单个精密感测电阻。当使用这种配置时,每个热敏电阻在测量中都需要一些稳定时间。
更多NTC相关内容
都是热敏电阻器, PTC和NTC的区别你真的知道吗?
无功耗电阻
其电阻随温度上升而減少
无功耗电阻
其电阻随温度上升而增加


什么是热时间常数?
什么是B常数?
热敏电阻温度改变其温差(从环境温度T0(°C)到T1(°C),通常以63.2%的变化率为标准)的时间。B常数表示热敏电阻对温度变化的敏感度(以电阻的变化率表示)。变化率也可以用一条线的倾斜度来表示。倾斜度越大,敏感度越高。

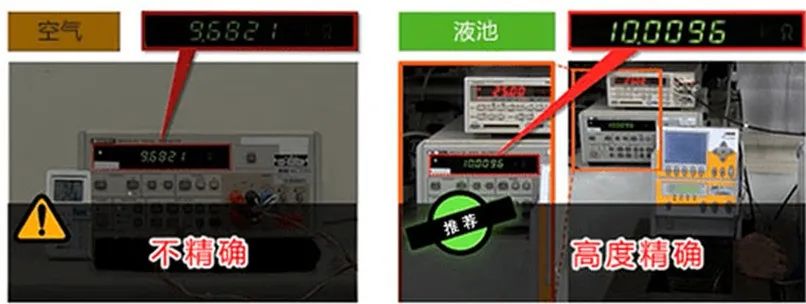

测量NTC热敏电阻的精确值
在测量NTC热敏电阻的值时,对环境温度的精确控制显得尤为重要。以下注意事项也许对你有所帮助。

本文小结
在设计基于热敏电阻的温度测量系统时,有多个需要考虑的问题,如:NTC热敏电阻选择、采用电流激励还是电压激励、ADC如何配置,以及这些不同变量如何影响整体系统精度。仔细考虑才能让开发工作事半功倍。
