“碳化硅行业得衬底者得天下”，衬底作为SiC产业链中成本占比最大的部分，自然是各家必争之地。在下游需求带动下，SiC衬底正在从6英寸开始向8英寸推进，更大的衬底尺寸，意味着单片SiC晶圆能够制造出的芯片数量更多，晶圆边缘浪费减少，单芯片成本降低。8英寸碳化硅对于降本意义显著。目前导电型碳化硅衬底以6英寸为主，8英寸衬底开始发展。根据WolfSpeed 2021年投资日的报告，碳化硅衬底从6英寸到8英寸，单片衬底制备的芯片数量由448颗增长至845颗，边缘损失占比由14%减少至7%，可用面积几乎增加一倍，合格芯片产量则增加80-90％。WolfSpeed预测到2024年使用其8英寸衬底生产的MOSFET芯片成本将较2022年使用6英寸衬底下降63%，其中28%来自生产受益（良率提升），25%来自规模效应，10%来自自动化水平提升。由于国内相关产业起步较晚，从以往SiC衬底量产节点来看，国际上4英寸SiC衬底量产时间比国内早10年左右，而6英寸拉近了差距，量产时间差大约在7年左右。不过随着产学研结合的模式铺开，以及相关产业的投资热潮，带动国内SiC衬底加速追赶国际领先水平。

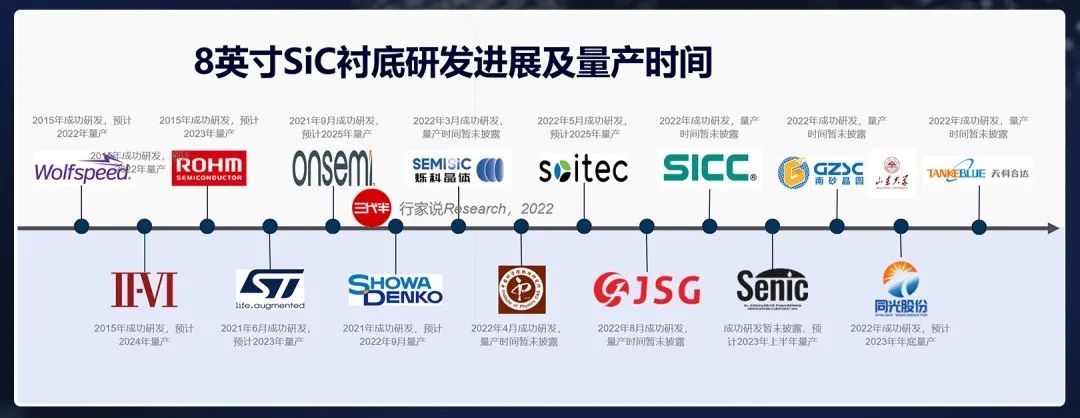

国际龙头进度- Cree（WolfSpeed）早在2015年宣布成功研发8吋SiC衬底；2019年首批样品制备；2022年4月启用全球首个8吋SiC晶圆厂，预计年底量产发货，2024年达产。
- 意法半导体（ST）于2021年6月瑞典北雪平工厂成功制造出世界首批量产8英寸碳化硅晶圆片。将投资数亿欧元，在意大利的卡塔尼亚建立新基地，生产Norstel研发的8英寸SiC衬底，目标是到2024年实现40%碳化硅衬底的自主供应。8吋SiC量产加速，节点提前至2023年。
- II-VI半导体于2015年7月展示了8吋导电型SiC衬底，2019年推出8吋半绝缘SiC衬底，2021年4月，II-VI表示，未来5年内，将SiC衬底的生产能力提高5至10倍，8吋SiC量产时间预计为2024年。
- 罗姆作为最早一批展示8英寸SiC衬底的厂商之一，将原定于2025年量产节点，提前至2023年。
国内企业进度- 烁科晶体于2022年3月成功研制8吋SiC晶体
- 中科院物理所2022年4月成功研制出了单一4H晶型的8英寸SiC晶体，其晶体直径达210mm，晶坯厚度接近19.6mm。此外，还加工出了厚度约2mm的8英寸SiC晶片。
- 晶盛机电2022年8月成功研发出8英寸导电型SiC晶体，此次研发成功的8英寸SiC晶体，厚度25mm，直径214mm。
- 天岳先进于2022年9月宣布8吋SiC衬底研发成功，全流程技术自主可控。
- 南砂晶圆联合山东大学晶体材料国家重点实验室于2022年9月攻关完成了8英寸4H-SiC晶型衬底的制备。
- 同光半导体2022年10月成功研发8吋SiC衬底，预计2023年小规模量产。
- 天科合达于2022年11月发布了8吋导电型4H晶型SiC，微管密度＜0.1/cm2，位错密度 EPD＜4000/cm2,TSD能达到100/cm2以下。
截至目前为止，全球共有15家企业成功研发出了8英寸碳化硅衬底。
按照目前国内相关企业在8英寸SiC衬底上的进度，显然再一次拉近了在SiC衬底上与国际领先水平的距离。相较于6英寸衬底量产的7年时间差，如果进度理想的话，8英寸SiC衬底量产时间与海外龙头的差距可能会缩短至3年。
作为新一代通信、新能源汽车、高速列车等新兴战略产业的核心材料，以碳化硅、氮化镓为代表的第三代半导体在《“十四五”规划和2035年远景目标纲要》中被列为重点。
碳化硅6英寸晶圆产能处于飞速扩张期，同时以Wolfspeed、意法半导体为代表的头部厂商已经达产8吋碳化硅晶圆。国内厂商如三安、山东天岳、天科合达等厂商主要以6吋晶圆为主，相关项目20余个，投资逾300亿元；国产8吋晶圆技术突破也正迎头赶上。得益于电动汽车及充电基础设施的发展，预计2022-2025年间碳化硅器件的市场增长率将达30%。衬底未来几年内依然是碳化硅器件的主要产能限制因素。
氮化镓器件目前主要由快充功率市场和5G宏基站和毫米波小基站射频市场驱动。GaN射频市场主要由Macom、Intel等占据，功率市场有英飞凌、Transphorm等。近来年，国内企业如三安、英诺赛科、海威华芯等也在积极布局氮化镓项目。另外，氮化镓激光器件快速发展。GaN半导体激光器在光刻、存储、军事、医疗等领域均有应用，目前年出货量在3亿支左右，并且近期以20%的年增长率进行增长，预计2026年市场总量达到15亿美元。
