Altium Designer创建异形铜皮

Altium Designer创建异形铜皮

很多情况下我们有一个圆形的PCB板，或者是非规则的板子形状，我们需要创建一个和板子形状一模一样的敷铜，应该如何操作？可以按照如下。

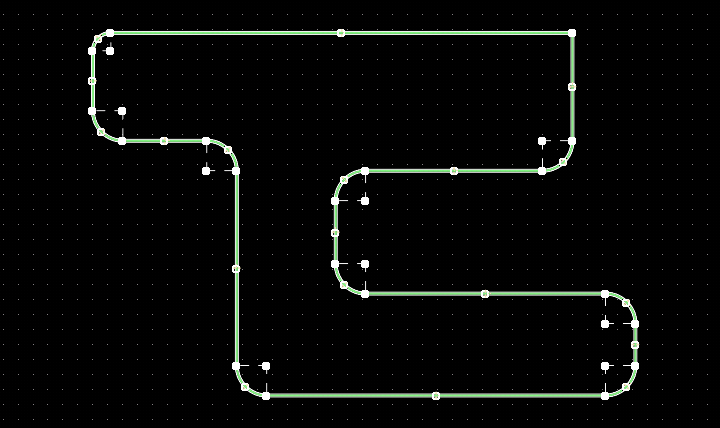

1、选中封闭的异形板框或者区域，如图1，选中一个圆形的闭合环或者其他的异形闭合板框。

图1 圆形闭合环

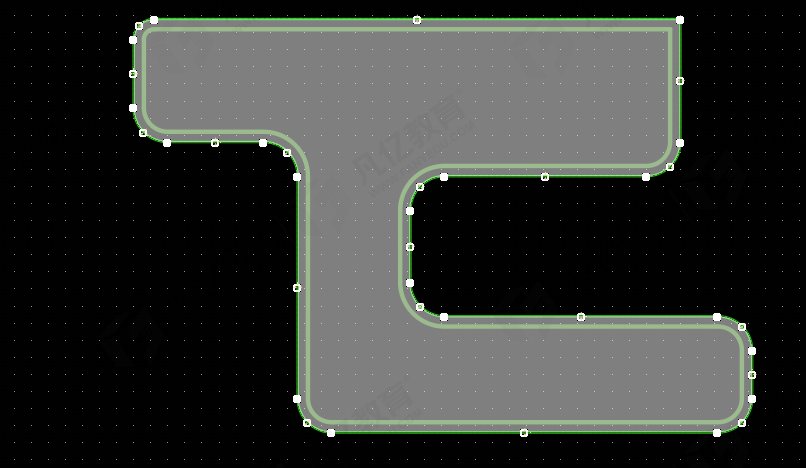

2、执行菜单命令“工具-转换-从选择的元素创建铺铜”如图2所示，可以创建一个圆形的铜皮。

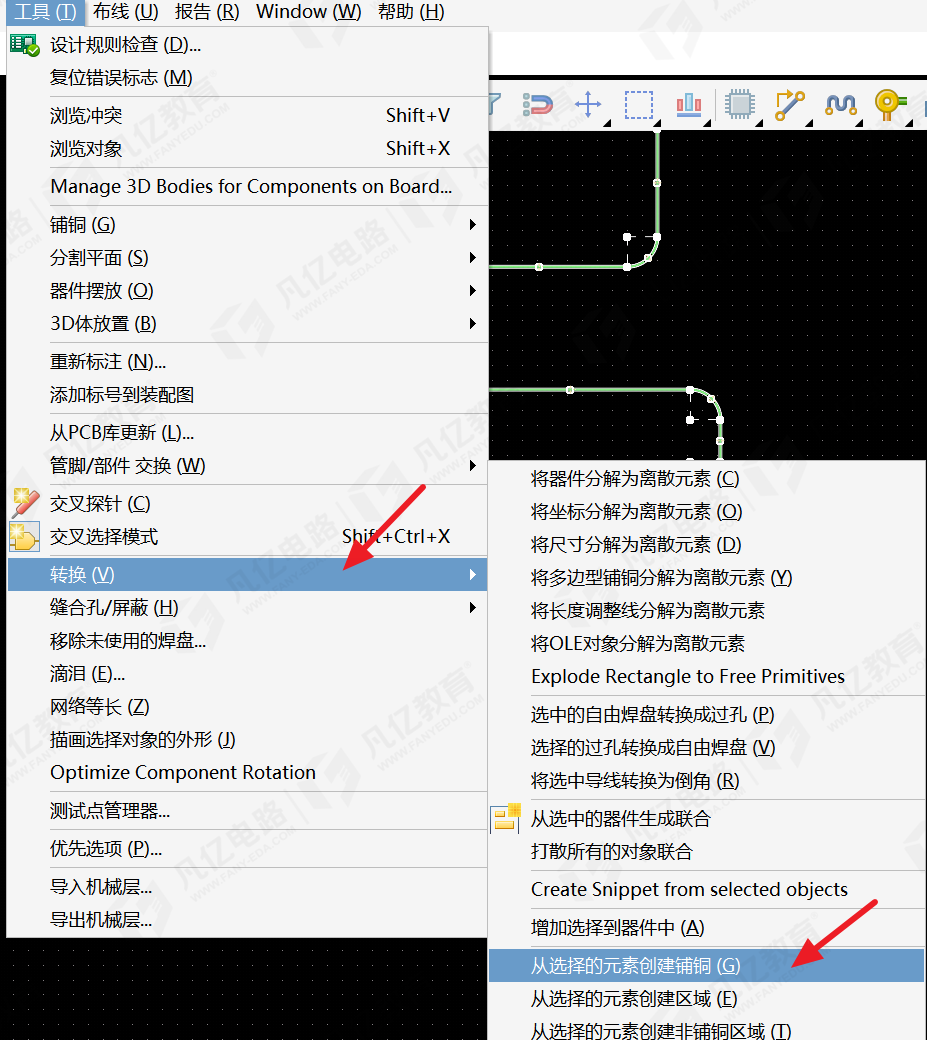

图2创建异形铜皮命令
