上海贝岭：为接入网PON光模块提供系列电芯片解决方案

国内“双千兆”行动计划、十四五数字经济规划的推出推动10GPON及以上端口建设数从2021年底的500多万个增长至2025年底的1200万个；实现千兆宽带用户数也扩大近十倍至6000万户。从海外市场来看，北美ATT计划将在2025年底之前将光纤覆盖规模扩大一倍。机构预测，随着更多的运营商利用PON来支撑其接入网策略，全球PON设备端口将保持12.3%的复合增速，10GPON、25G PON及50G PON的PON端口方案渗透率将达到50%。PON光模块市场未来空间广阔。

上海贝岭自2020年以来推出系列光模块专用SoC产品，得到了主流模块厂商的广泛认可，已规模应用于电信市场5G前传、数通25Gbps/100Gbps模块产品中。针对接入网PON OLT、ONU光模块产品，上海贝岭提供多种专用系列产品型号，为客户不同的PON技术方案提供最具竞争的方案选择。

光模块专用系列SoC产品特色

1

2个支持从机多地址模式、灵活配置、高速、高可靠性的I2C模块；适配不同的主流设备厂商。

2

内部数字模块(如I2C、PWM)可以任意IO端口映射，支持灵活的端口功能分配。

3

内置4个单元的PLU模块，可以实现较为复杂的逻辑功能。

4

IO支持5V tolerance，满足模块对于端口的电气特性要求。

5

提供多达22通道12bit的ADC；2/4通道的12bit DAC。

6

内置出厂校准高精度的温度传感器。

7

支持内部LDO 1.8V/2.4V输出。

8

提供QFN20(3mmx3mm)、QFN24(3mmx3mm)、QFN32(4mmx4mm)小尺寸封装。

不同PON端口类型和技术方案推荐产品型号

PON ONU

#1

BL32F3202NP——32KFlash，2KSRAM，2路灵活配置的I2C模块，10通道的12bit ADC和内置出厂校准的TPS。

BL32F3222NQ——32K Flash，2K SRAM，2路灵活配置的I2C模块，14通道的12bit ADC、2路12bit DAC输出及内置出厂校准的TPS。

#2

EPON/GPON

#1

BL32F3222NQ——32K Flash，2K SRAM，2路灵活配置的I2C模块，20个GPIO，3CH 任意端口配置输出的16bit PWM，14通道的12bit ADC，2路12bit DAC输出及内置出厂校准的TPS，3mmx3mm的小尺寸封装。

BL32F3222NR——32K Flash，2K SRAM，2路灵活配置的I2C模块，29个GPIO，3CH 任意端口配置输出的16bit PWM，22通道的12bit ADC，2路12bit DAC输出及内置出厂校准的TPS，4mmx4mm封装。

#2

10GPON/Combo PON

#1

BL32F3232NR——32K Flash + 16K EEPROM，2K SRAM，2路灵活配置的I2C模块，27个GPIO，3CH 任意端口配置输出的16bit PWM，22通道的12bit ADC，4路12bit DAC输出及内置出厂校准的TPS，4mmx4mm封装。

同时提供高可靠性、小/微封装的2K~2Mbit EEPROM，可覆盖从低速到高速的光模块产品应用，目前已广泛应用于国内外模块厂商。还将陆续推出针对此行业的MOSFET、DC/DC、IDAC、TEC、负载开关、OPA等产品。为客户提供更优、更具竞争力的电芯片解决方案。

推荐产品列表

微控制器

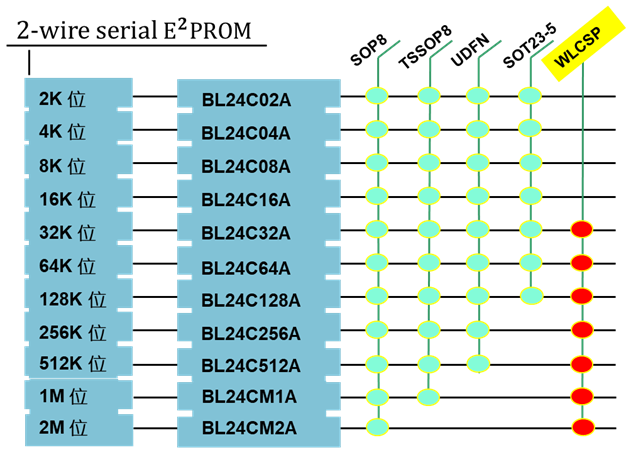

存储器

在上述产品基础上，上海贝岭后续会推出针对数通400G/800G的高端光模块系列专用SoC产品，以及推出针对EML的更高集成度的SoC产品。
