英特尔：一万亿晶体管！

英特尔在 2022 年的 IEDM 上发布了九篇研究论文，为未来的芯片设计奠定了基础，该公司希望实现到 2030 年开发 出 晶体管数量超过 一万亿的处理器 的承诺。研究包括：

• 用于晶体管的新2D材料、新的3D封装技术将小芯片（chiplet）和单芯片处理器之间的性能和功耗差距缩小到几乎无法察觉的范围。

• 掉电时保持记忆的晶体管
• 以及可以直接堆叠在晶体管顶部，并在每个单元存储一个以上比特的嵌入式存储器，以及其他创新。

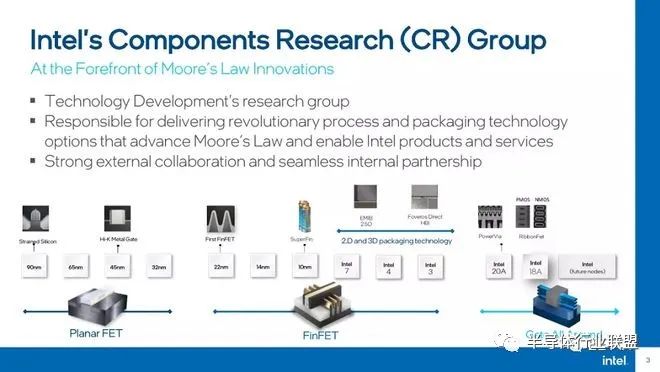

英特尔的组件研究 (CR) 小组为公司的未来技术奠定了初步基础，但并非所有这些举措都会导致产品上市。那些真正上市的产品通常会在五到十年内上市。该团队在已经上市的创新方面有着令人难以置信的记录，例如彻底改变整个行业晶体管设计的 FinFET、应变硅、Hi-K 金属栅极等。英特尔的产品路线图上已经有的其他几项技术，包括RibbonFET Gate All Around (GAA)晶体管、PowerVia 背面供电、EMIB 和 Foveros Direct，它们都来自该研究小组。

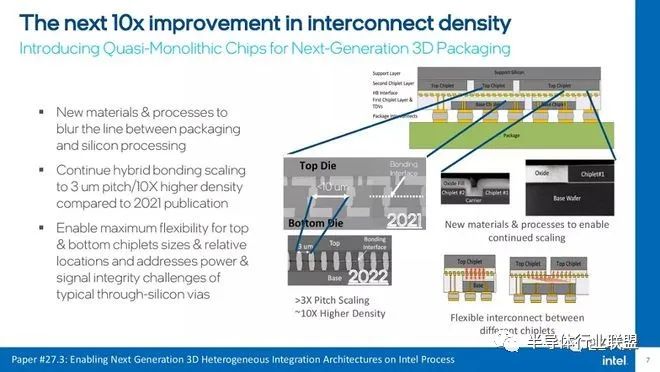

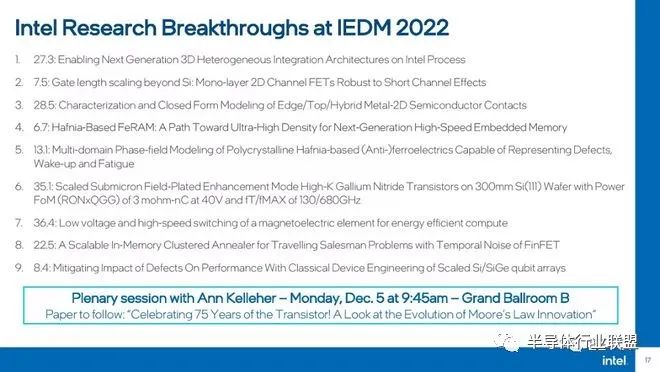

该小组在今年的第 68 届年度 IEEE 国际电子设备会议上提交了九篇研究论文，下面我们将稍微详细地介绍其中的几篇。晶体管密度的增长速度大致继续与摩尔定律保持一致，但今天芯片的经济效益并没有以同样的速度提高——随着节点密度的增加，每个晶体管的价格也在上升。此外，一些芯片元件(如模拟芯片和缓存芯片)的扩展性差，使问题进一步复杂化。因此，该行业正在大规模转向基于小芯片的高性能芯片设计。任何基于 chiplet 的设计的首要目标是在利用基于 chiplet 的方法的经济效益的同时，保留单芯片单片处理器内部数据路径的功耗和性能（延迟、带宽）的最佳属性，例如通过前沿工艺制造的小型芯片提高产量，并能够使用较旧、较便宜的节点来实现其他一些密度改善较少的功能。因此，争夺半导体优势的战场正在从晶体管的速度转移到互连的性能上，像硅衬底（EMIB）和混合键合技术这样的新技术正在成为提高经济效益的前沿。然而，这些方法仍然导致不可避免的性能、功率和成本折衷，而英特尔新的 "准单片芯片"（QMC）3D封装技术希望解决这个问题。顾名思义，英特尔的QMC旨在提供与直接内置于单个芯片中的互连几乎相同的特性。QMC 是一种新的混合键合技术，其间距小于 3 微米，与英特尔在去年 IEDM 上提交的研究相比，能效和性能密度提高了 10 倍。之前的论文涵盖了一种 10 微米间距的方法，这已经是 10 倍的改进。因此，英特尔在短短几年内找到了实现 100 倍改进的途径，表明该公司在混合键合方面的工作正在迅速加速。QMC 还可以让多个小芯片相互垂直堆叠，如上图所示。本白皮书概述了令人难以置信的每平方毫米数十万个连接的互连密度和可与单片处理器相媲美的功耗（以每比特皮焦耳 - Pj/b 为单位）。此外，新论文概述了几种可用于制造此类设备的新材料和工艺，为现实世界的设备铺平了道路。

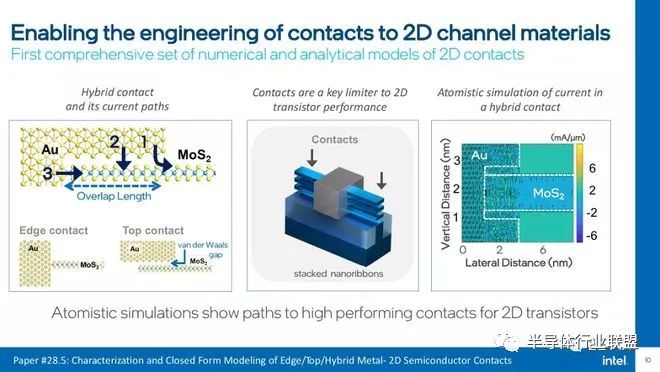

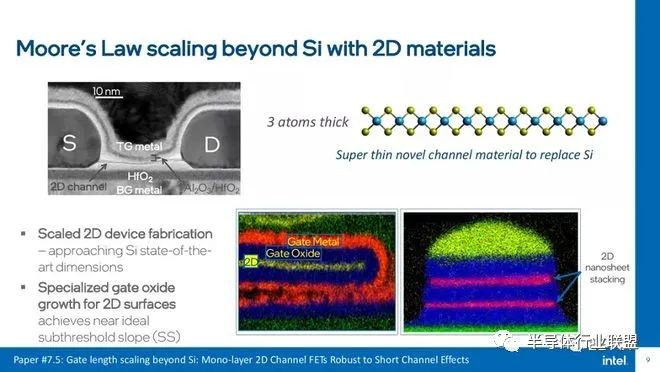

英特尔的工艺路线图已经下降到纳米级以下到埃米级，尽管节点命名约定很久以前就失去了与晶体管实际物理测量的关系，但很明显，需要一种全新的方法来继续扩展。大多数行业都押注未来会转向 2D 原子通道 ，但与所有新技术一样，要实现这种根本性的改变需要很多步骤。今天的芯片材料，如硅，由三维晶体组成，这意味着原子在所有三个维度上都结合在一起，从而对收缩提出了基本限制。相比之下，二维材料很有吸引力，因为所有的原子都键合在一个平面上，因此可以用小至三个原子的厚度来构建特征。进入英特尔对可用于 3D GAA 晶体管的 2D 材料的研究。作为回顾， 当前的 GAA 设计由堆叠的水平硅纳米片组成 ，每个纳米片都被一个门完全包围。这种“环栅”(GAA) 技术可减少防止晶体管关断的电压泄漏。随着晶体管的缩小，这变得越来越成为一个问题——即使当栅极在三边围绕沟道时，正如我们在 FinFET 晶体管中看到的那样。英特尔将其 GAA 设计命名为 RibbonFET，目前计划于 2024 年上半年推出。然而，超越 RibbonFET 将需要进一步的创新，而这项 2D 研究符合潜在途径的要求。英特尔的论文描述了一种全环绕栅极 (GAA) 堆叠纳米片结构，其通道材料（纳米片/纳米带）厚度仅为三个原子，可以在室温下以低漏电流运行。二维通道材料的厚度使得建立与纳米带的电连接成为一项艰巨的任务，因此英特尔还为二维材料建立了电接触拓扑模型。这是了解二维材料的特性及其功能的关键一步，从而使该公司能够准确地建立进一步的模型。

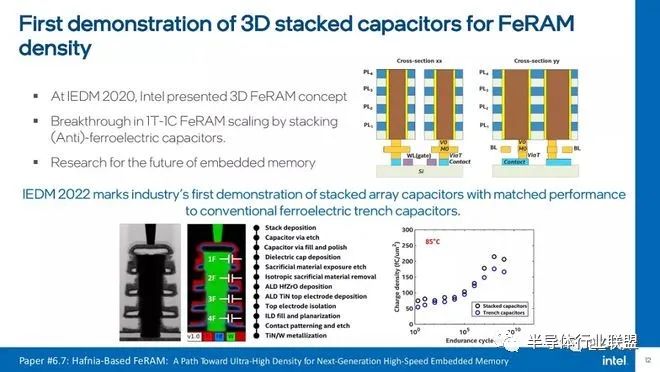

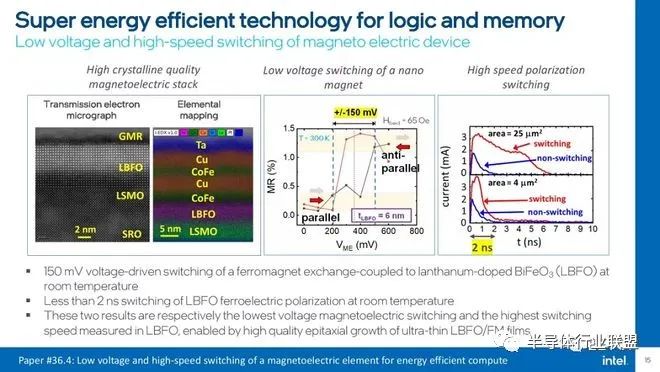

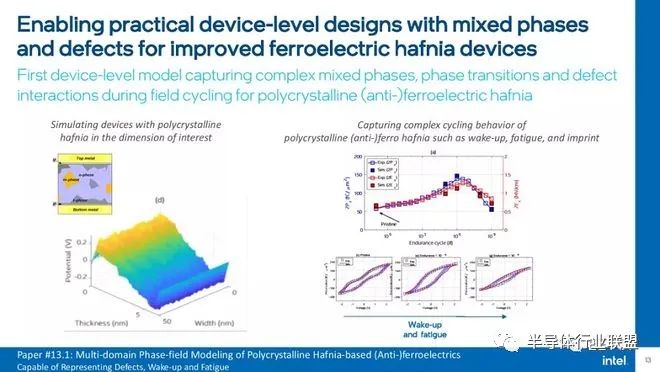

各种形式的内存都是计算不可或缺的一部分，但它也在芯片和系统级别消耗大量功率预算，同时也是性能的限制因素。英特尔还进行了世界上第一个 3D 堆叠铁电存储器的功能演示。这项技术最令人印象深刻的方面是铁电沟槽电容器可以垂直堆叠在晶体管顶部的逻辑芯片上。这使得能够将存储器分层在逻辑元素之上，而不是像我们在其他类型的嵌入式存储器中看到的那样，将其置于其自己的不同区域中，例如用于 L1 和 L2 缓存的 SRAM 。铁电存储器还具有与我们在 NAND 闪存中看到的类似的功能——能够在通常只存储一位的结构中存储多位数据。在这种情况下，英特尔展示了每个沟槽存储四位的能力。自然地，这种方法会增加带宽和内存密度，同时减少延迟，从而产生更大更快的片上缓存。与二维结构的电接触建模一样，英特尔还分享了其对铁电氧化铪器件的混合相和缺陷的建模工作，这反过来将进一步推动公司自身的研发过程。英特尔还在研究 “ 不会遗忘 ” 的晶体管，这意味着它们在断电时不会丢失数据（开 / 关状态）。这类似于任何非易失性存储器，如 NAND ，它可以在断电时保持其状态，但它以逻辑晶体管的形式出现。英特尔表示，它已经克服了在室温下使用该技术的三个障碍中的两个。英特尔在此次活动中的其他论文概述了其他研究领域，例如可以实现 5G 之后的未来技术的硅基氮化镓晶圆，以及存储量子信息以创建更好的量子位的量子计算的更好方法。晶体管改变了历史进程已经 75 年了，英特尔的技术开发副总裁兼总经理 Ann Kelleher 博士也将于周一在 IEDM 上发表特别演讲。“庆祝晶体管诞生 75 周年！
