-----充电头网拆解报告第2416篇-----
前言
自苹果推出140W氮化镓充电器后，USB PD3.1快充时代的大门算是正式打开，各大厂商也是纷纷跟进。充电头网了解到，SHARGE闪极便推出了一款140W 2C1A氮化镓充电器S140-U。
这款充电器配备2A1C三个USB接口，其中C1口便支持USB PD3.1快充标准，具备28V5A电压档位，搭配苹果的USB-C to MagSafe3线，亦可实现新款MacBook Pro 16 140W快充。另外1A1C接口分别支持100W和30W快充，产品整体性能十分强悍。
目前充电头网已经拿到了闪极这款充电器，下面就对它进行详细拆解，看看实际的用料做工如何。
此前充电头网还拆解过闪极65W 1A1C氮化镓充电器、闪极90W 2C1A氮化镓快充充电器、闪极100W 3C1A氮化镓快充充电器、闪极20W PD快充充电器等快充产品，欢迎查阅。
闪极140W氮化镓充电器外观

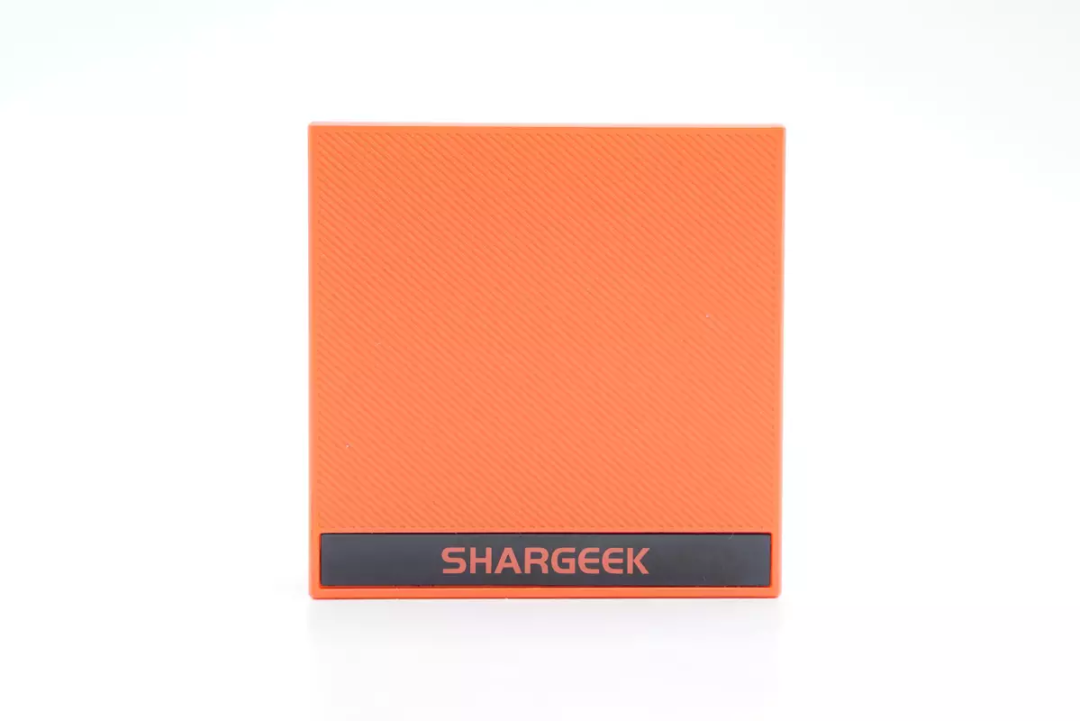

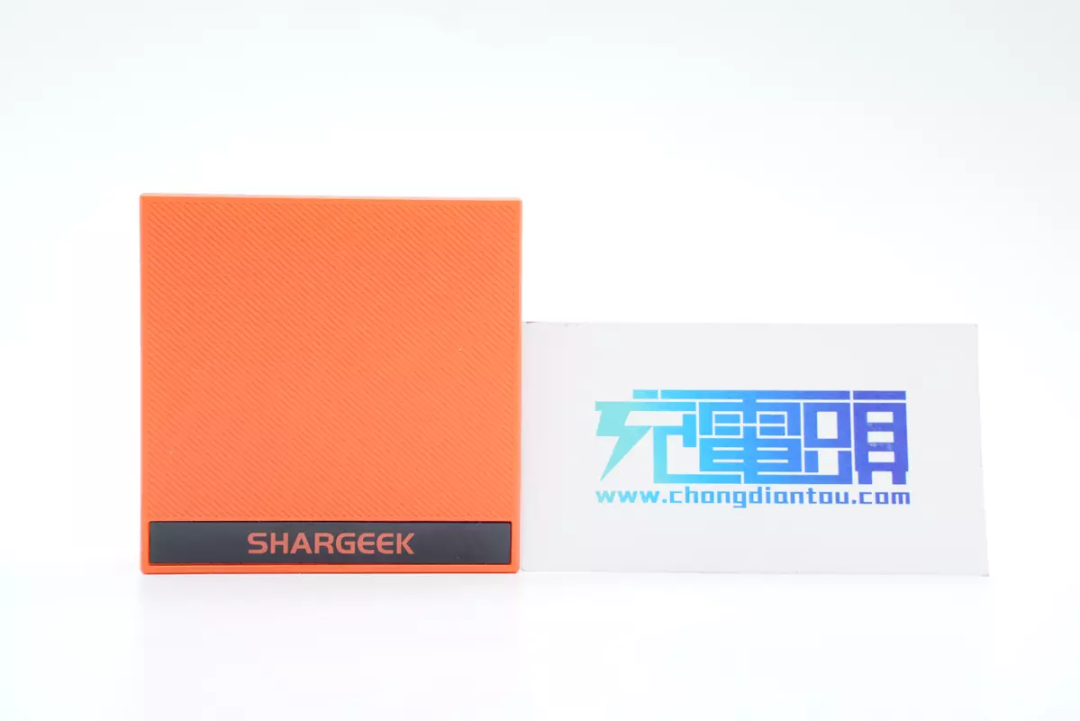

闪极140W充电器主色调为橙红色，相较自家此前推出的几款充电器来说，算是解锁了全新配色。
机身采用方块造型设计，尖锐棱角风格得到延续，独特的几何美学让产品看上去更硬核。
机身正背面依旧设有独特斜纹槽，除了提升手感外还能帮助散热。

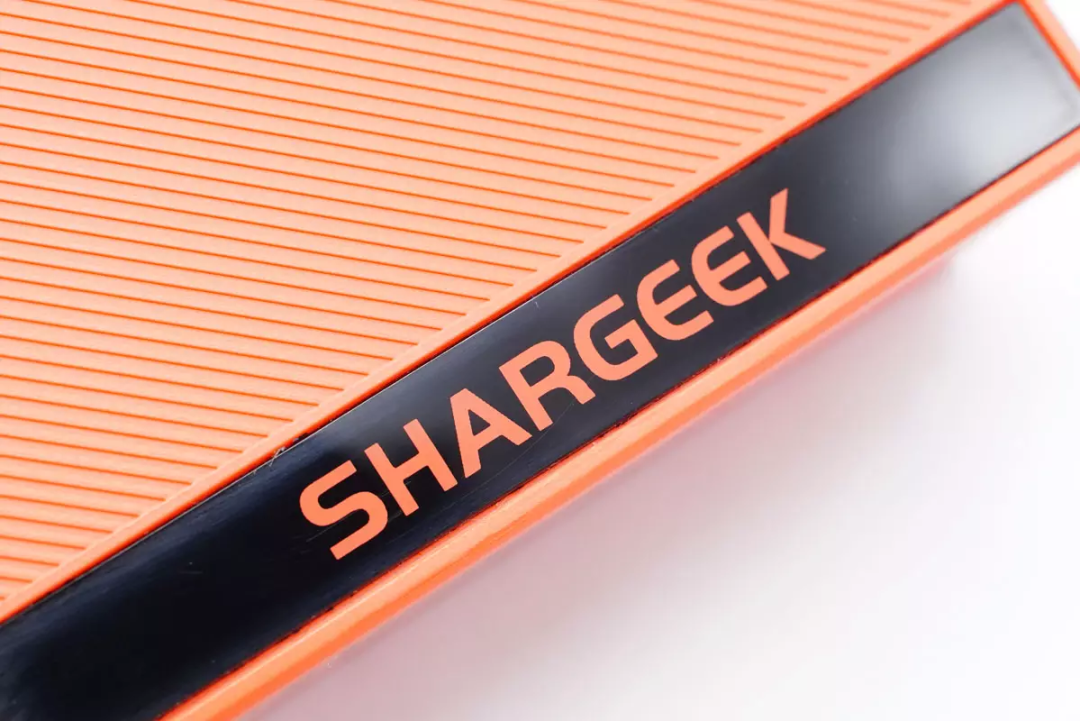

靠近输入端处嵌有黑色亮面装饰板，中心设计有SHARGEEK品牌logo。

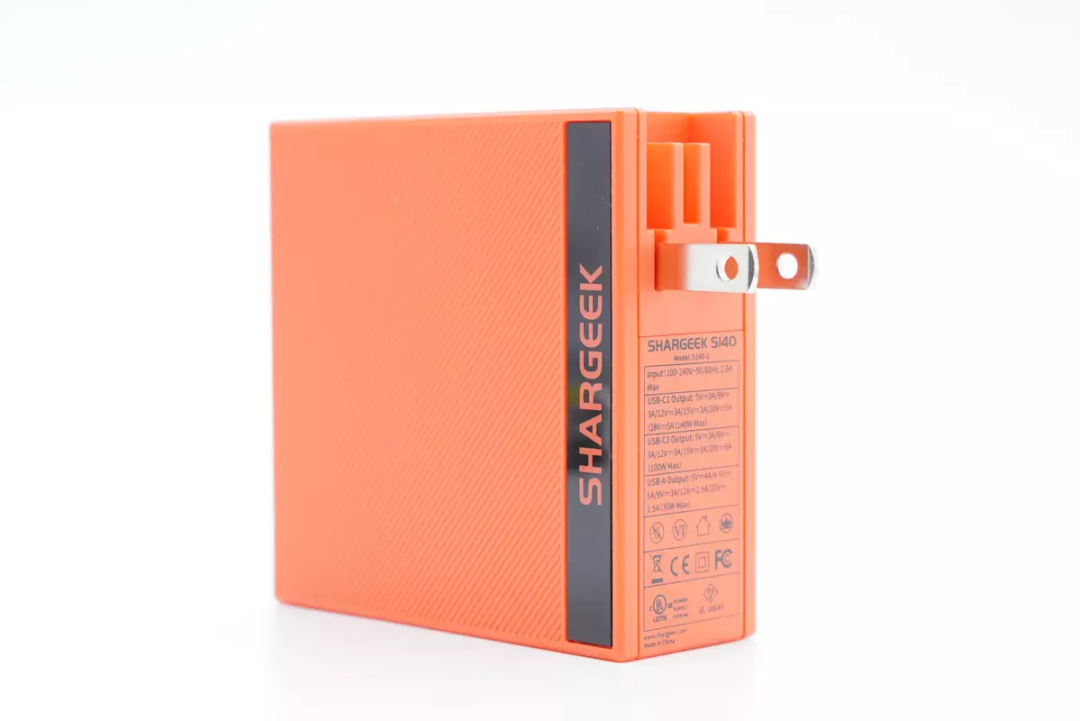

输入端配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。预留的空间可以连接不同的插脚，无需另外购买转换插座。

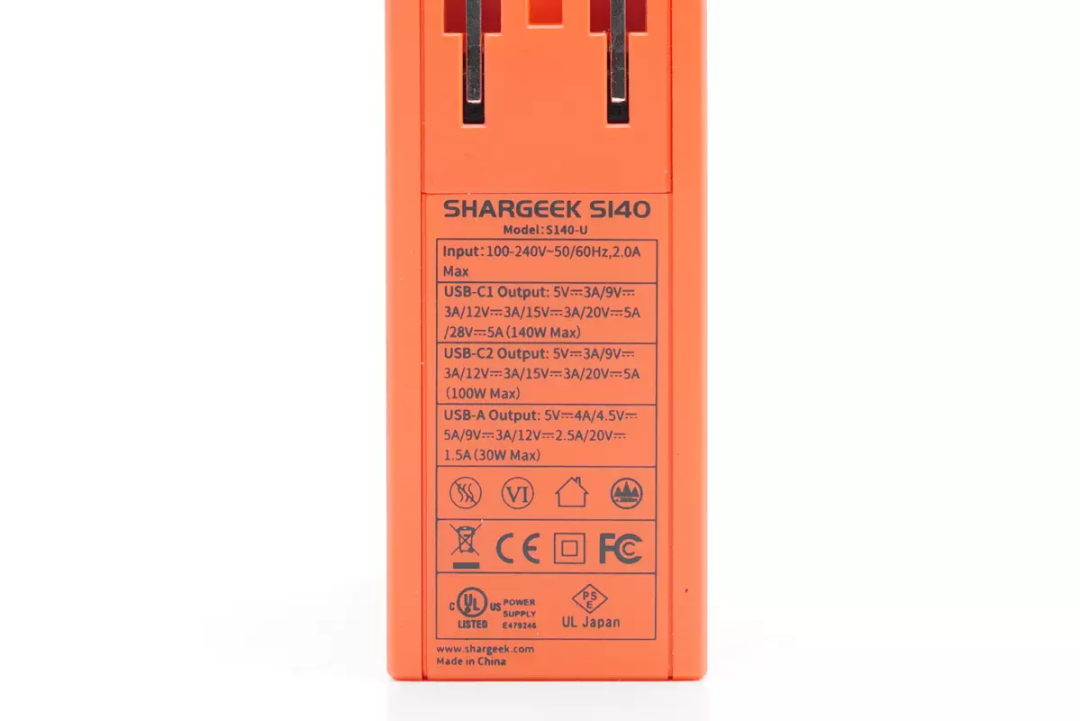

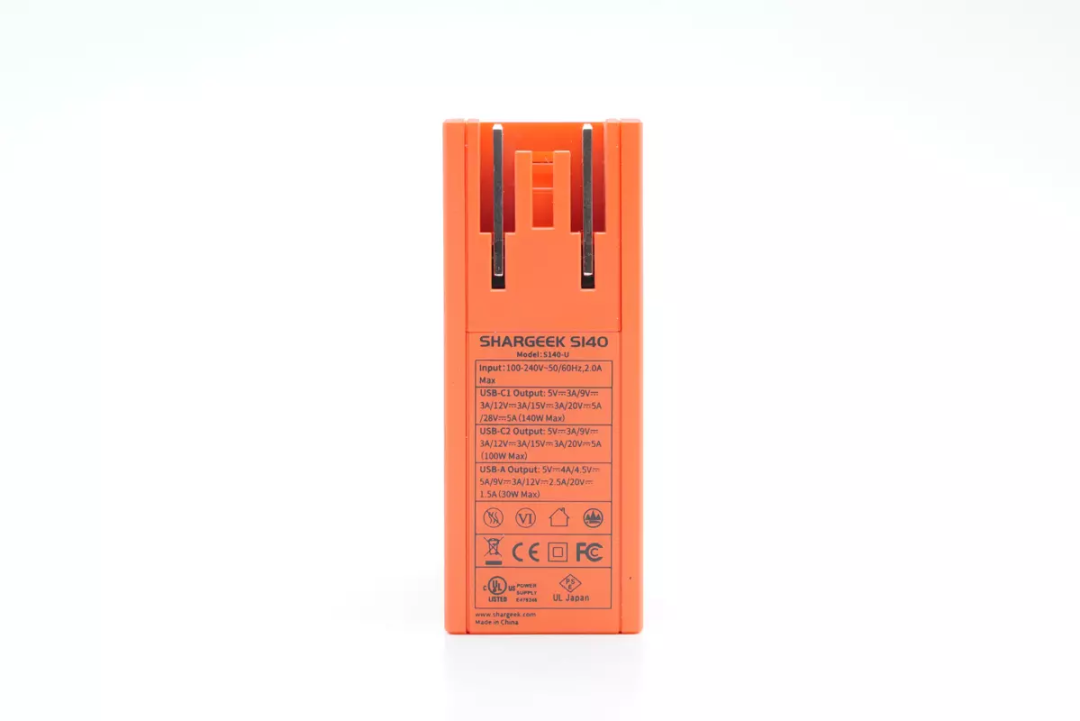

输入端外壳上印有充电器参数信息。
型号：S140-U
输入：100-240V~50/60HZ 2A
USB-C1输出：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A（140W Max）
USB-C2输出：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）
USB-A输出：5V4A、4.5V5A、9V3A、12V2.5A、20V1.5A（30W Max）
充电器已经通过了CE、FCC、UL、PSE认证，以及VI级能效认证。

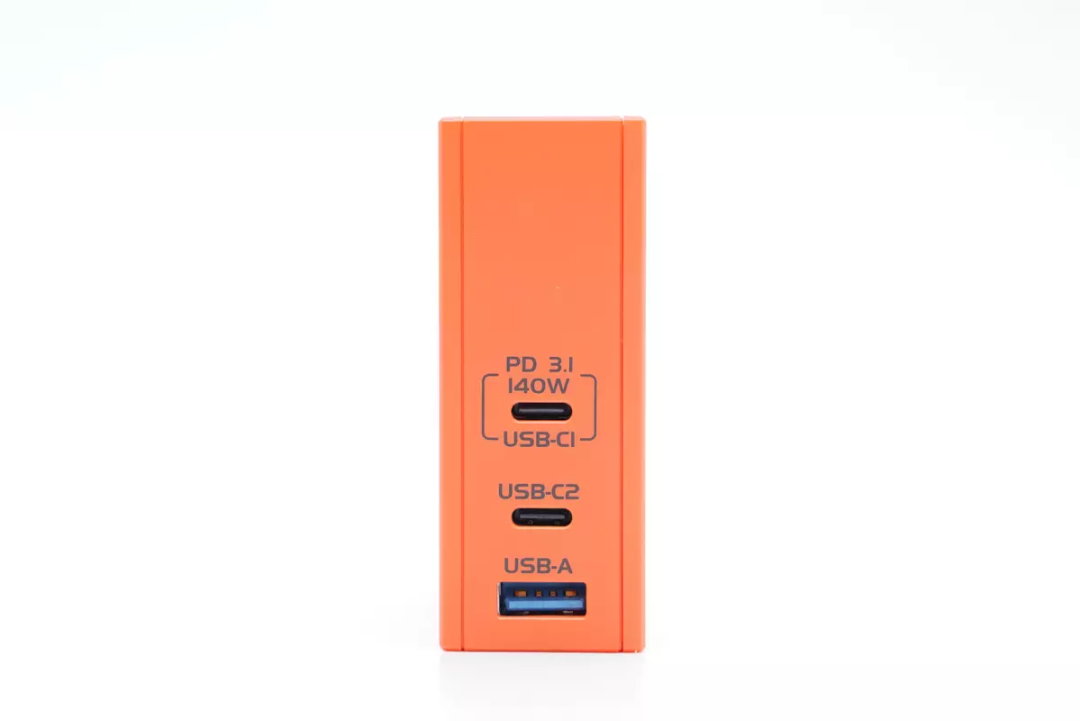

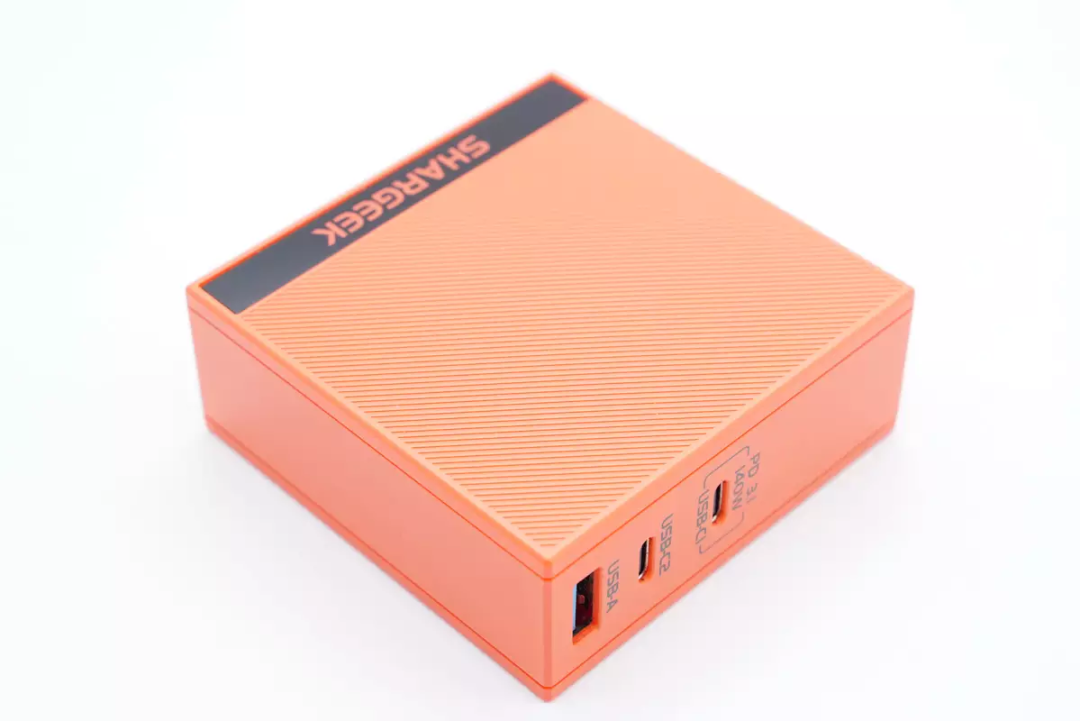

输出端配有2C1A接口，接口旁印有区别标识，方便用户使用。

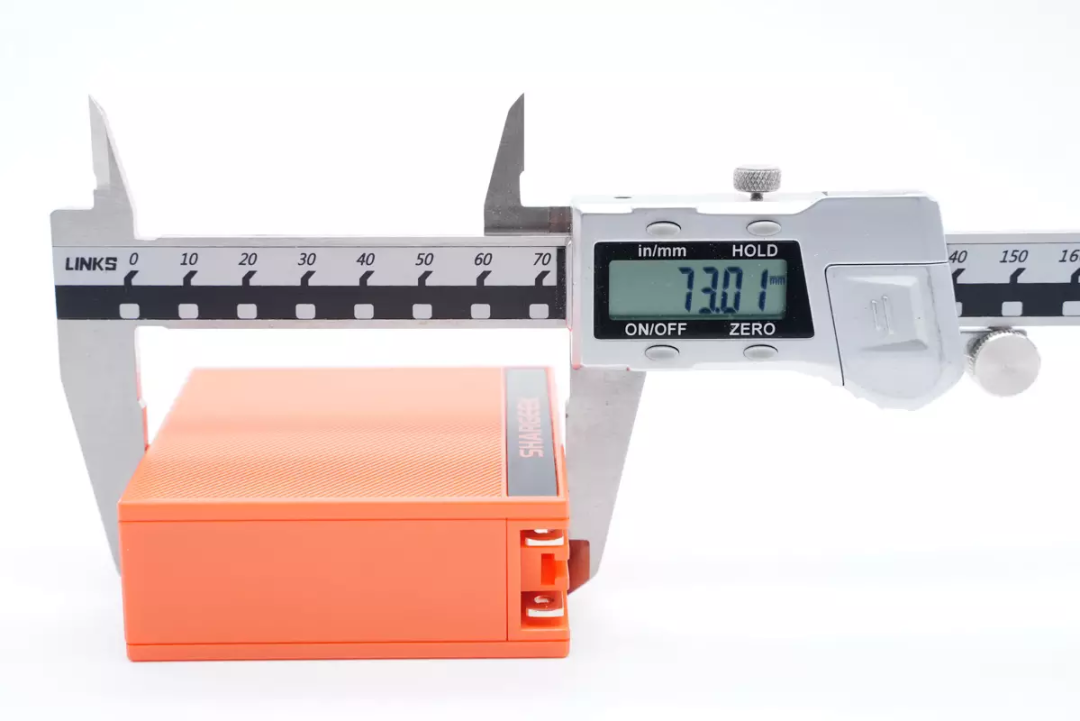

测得充电器机身高度为73.01mm。

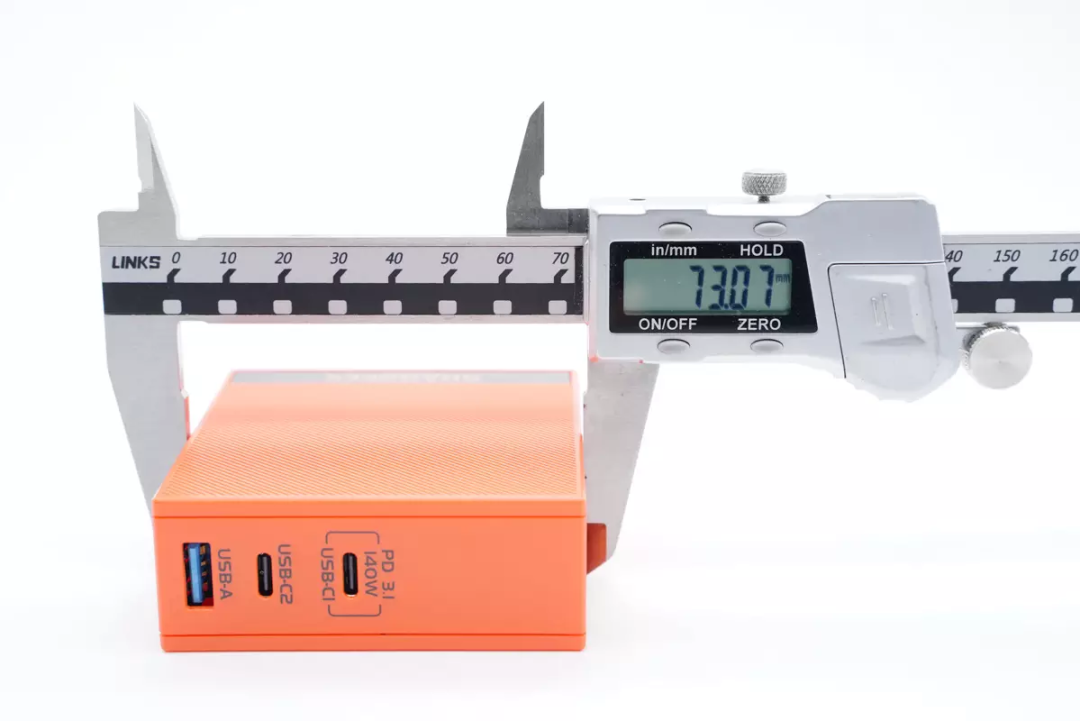

宽度为73.07mm。

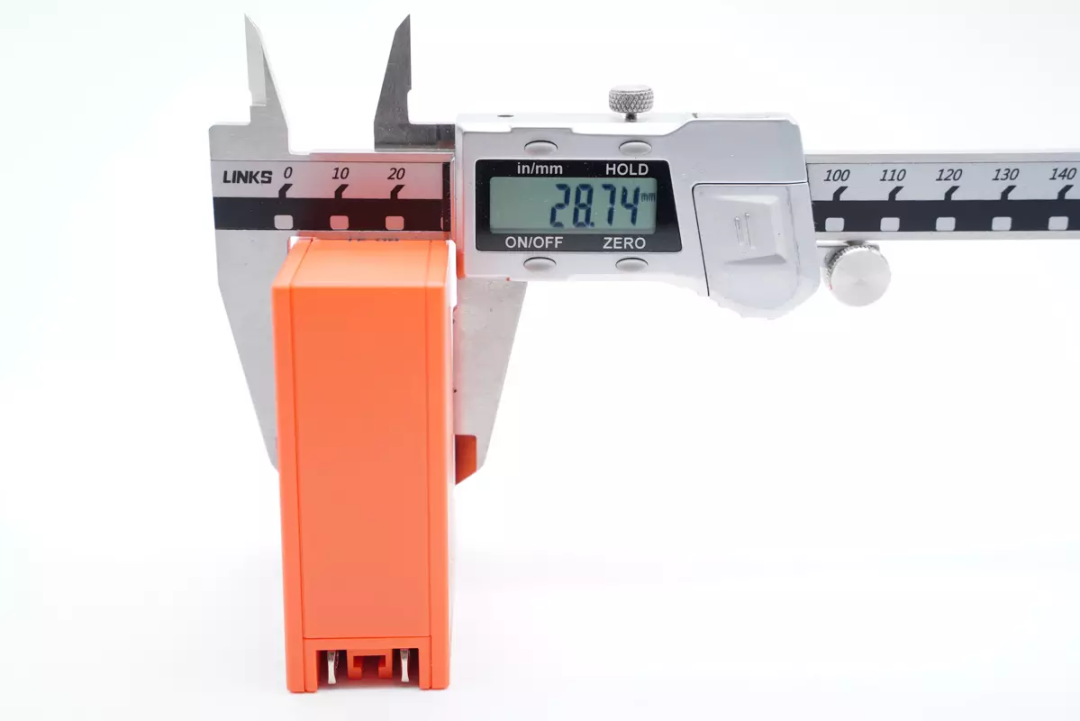

厚度为28.74mm。

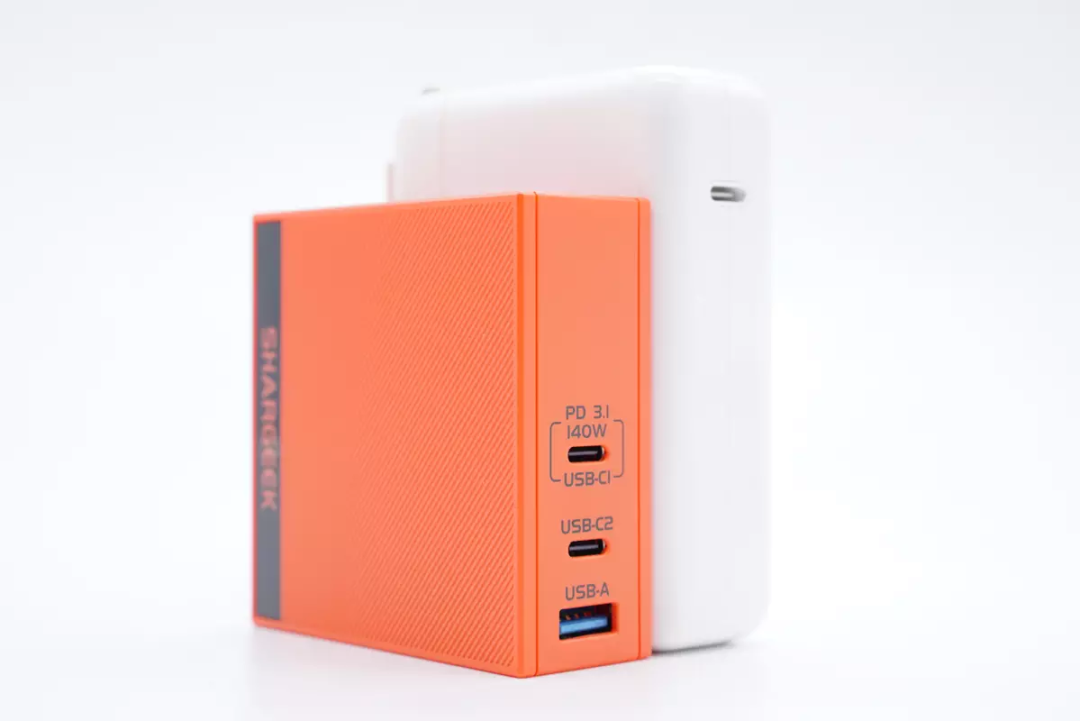

和苹果140W充电器对比，在配备2C1A接口情况下，体积还要小很多。

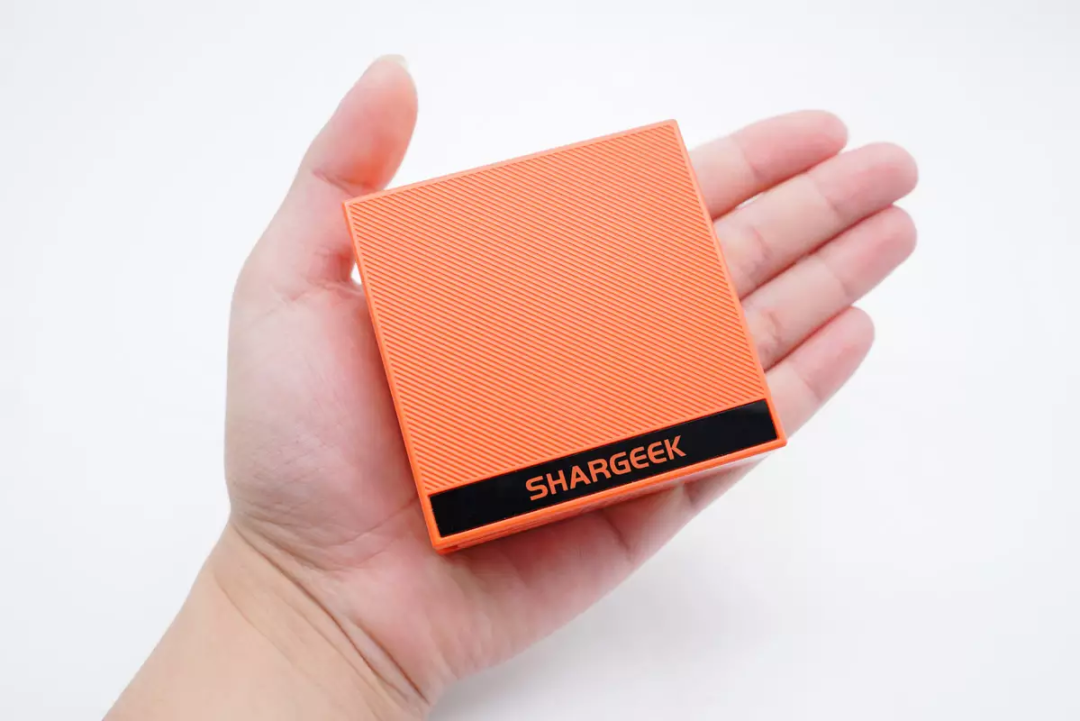

充电器拿在手上的直观感受。

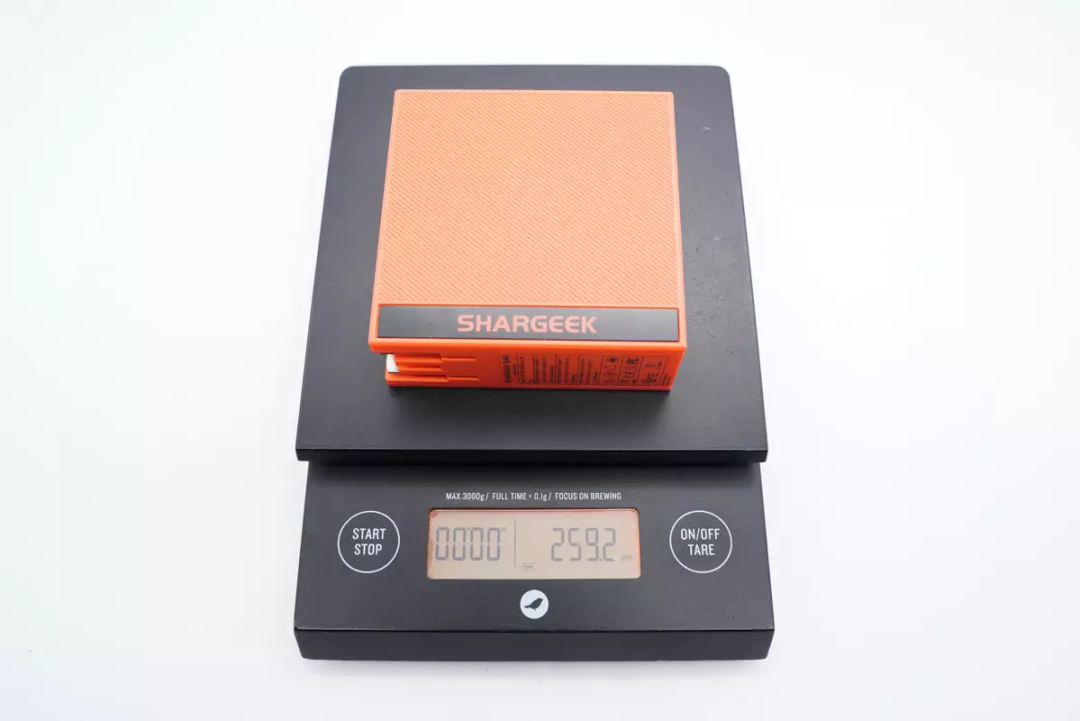

净重约为259g。

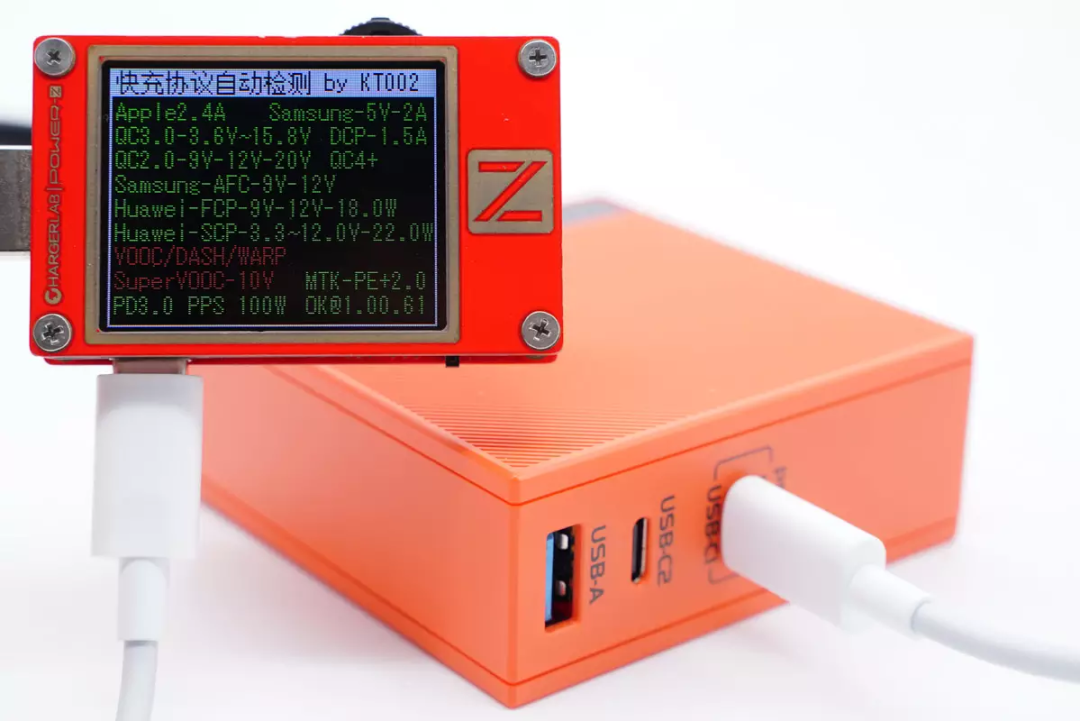

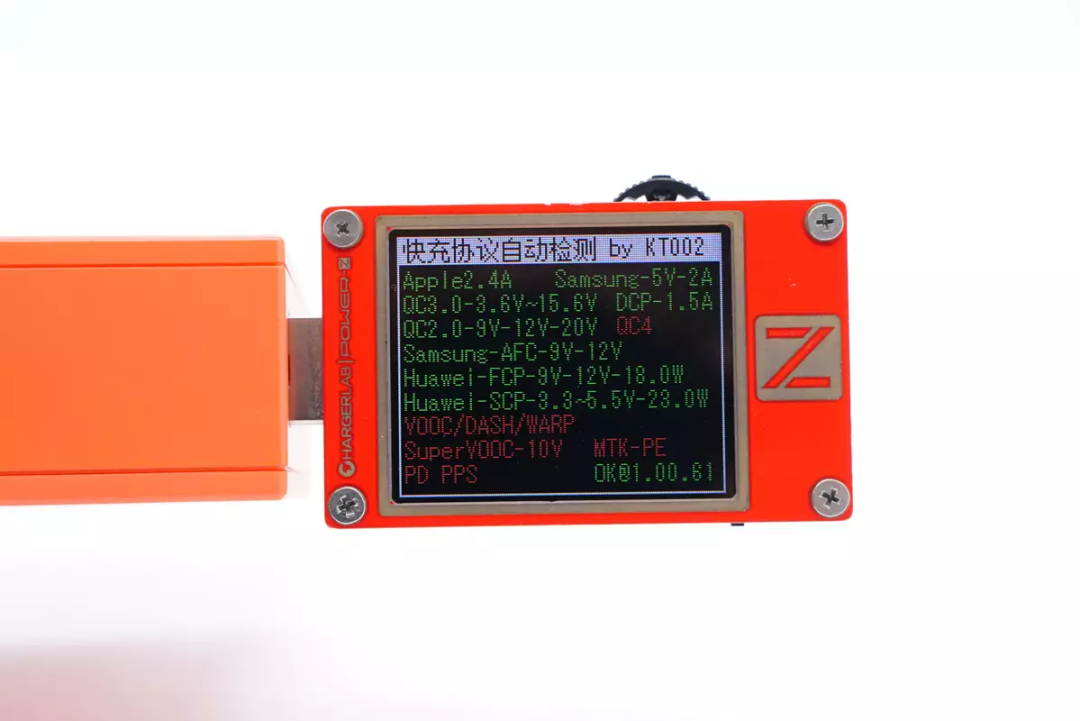

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

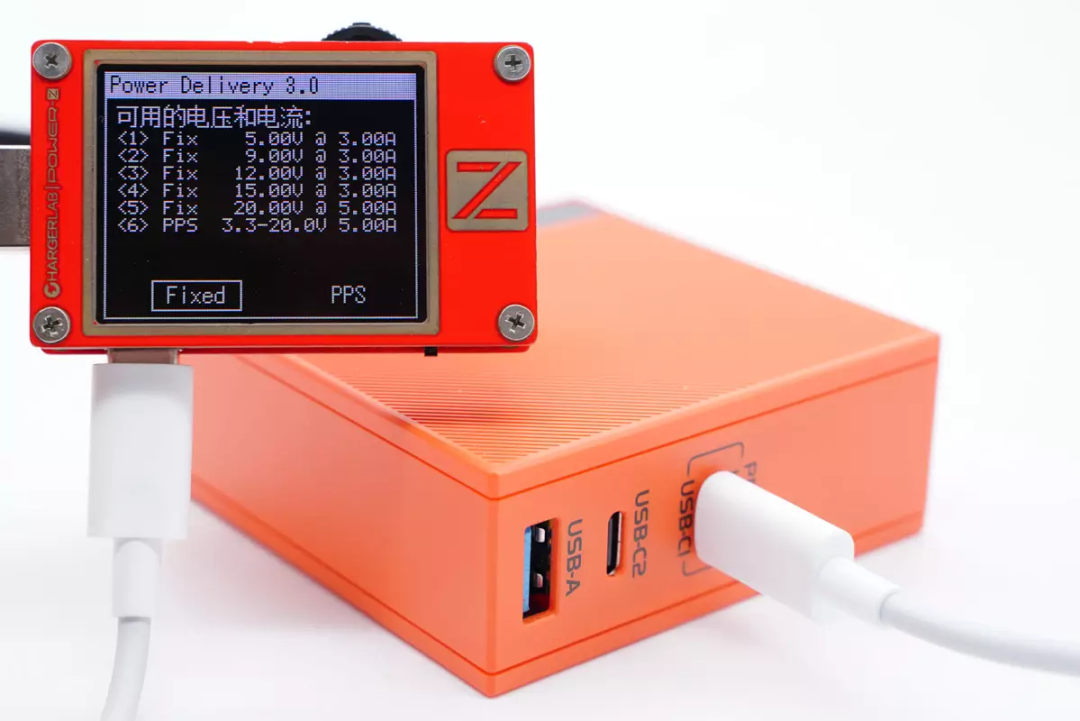

PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-20V5A一组PPS电压档位。实际上C1口还具备28V5A电压档位，不过表没有测出来。

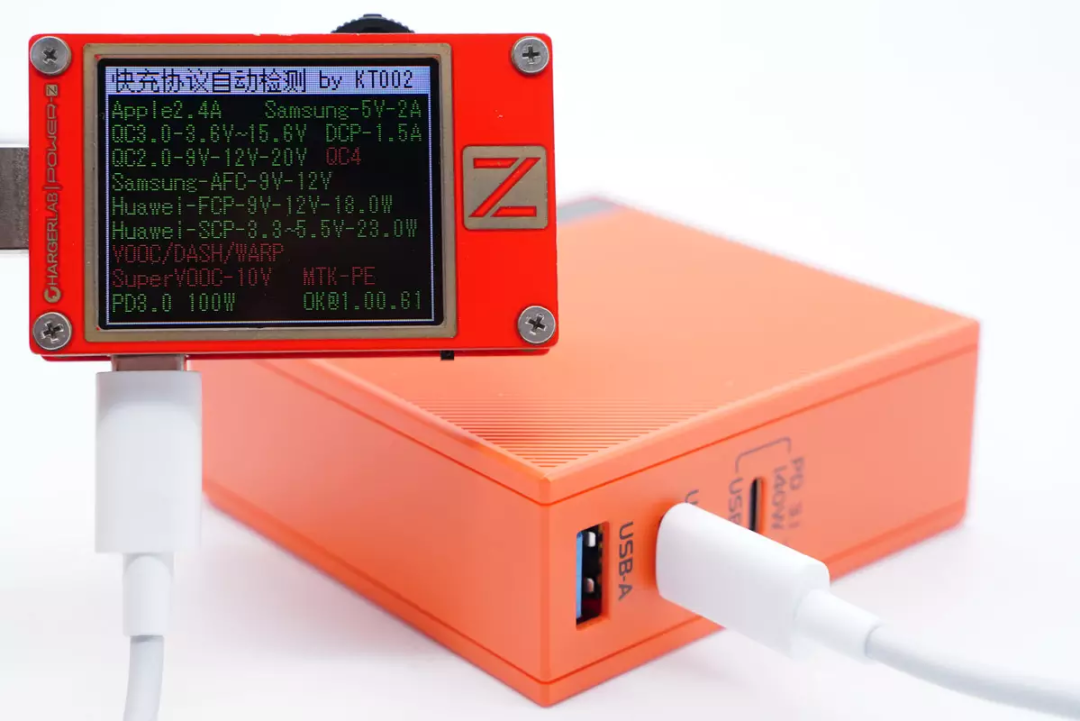

使用KT002测得USB-C2口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

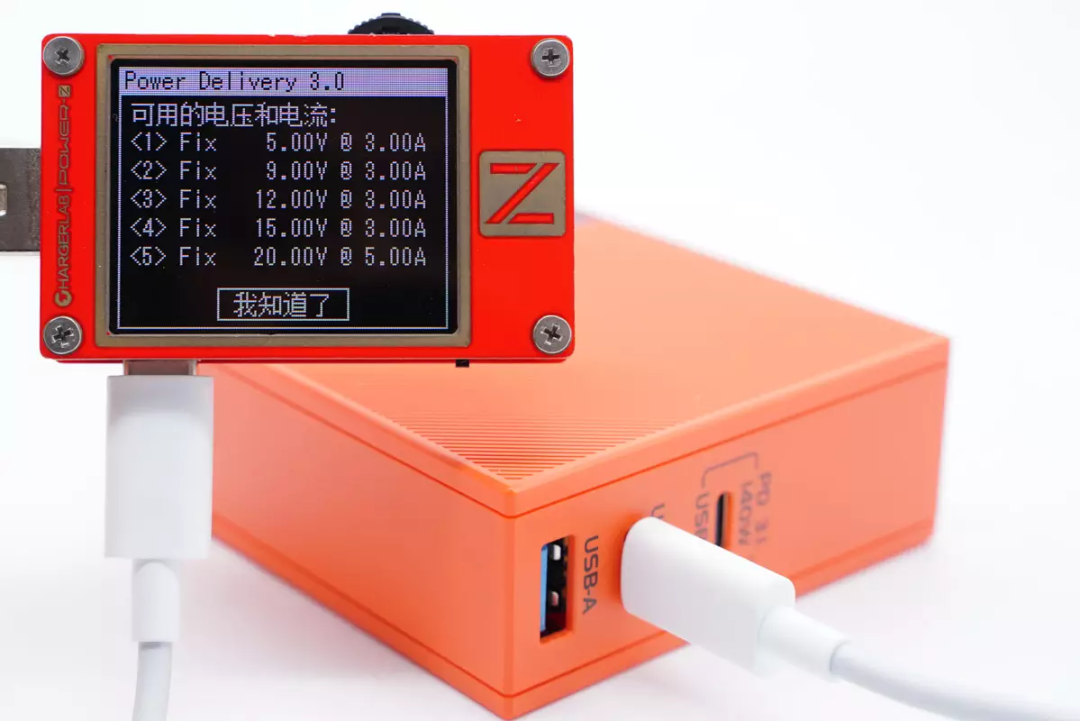

并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。
最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。
闪极140W氮化镓充电器拆解

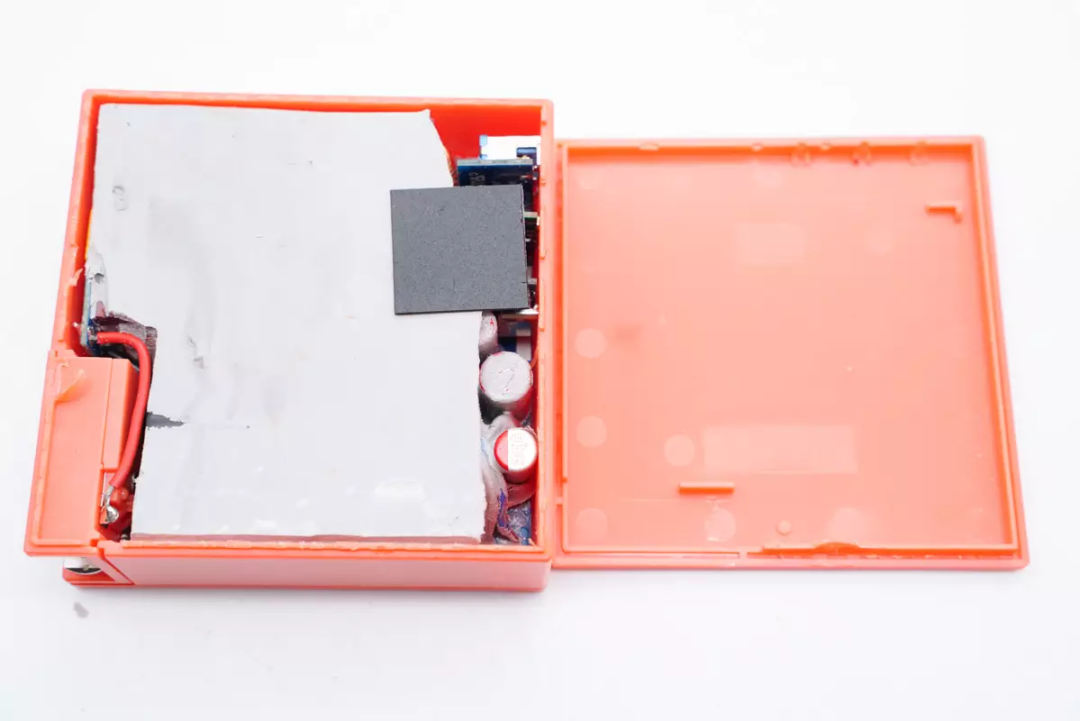

将机身壳拆开，超声波焊接封装。

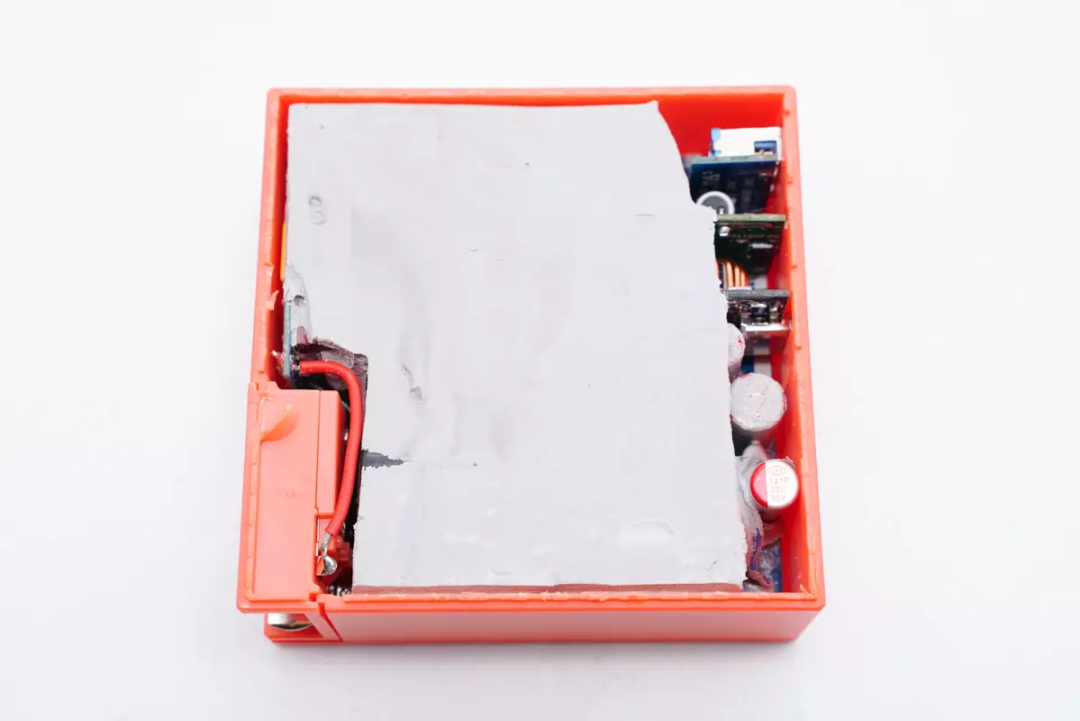

内部模块灌胶成一个整体，提升散热和耐候性能。

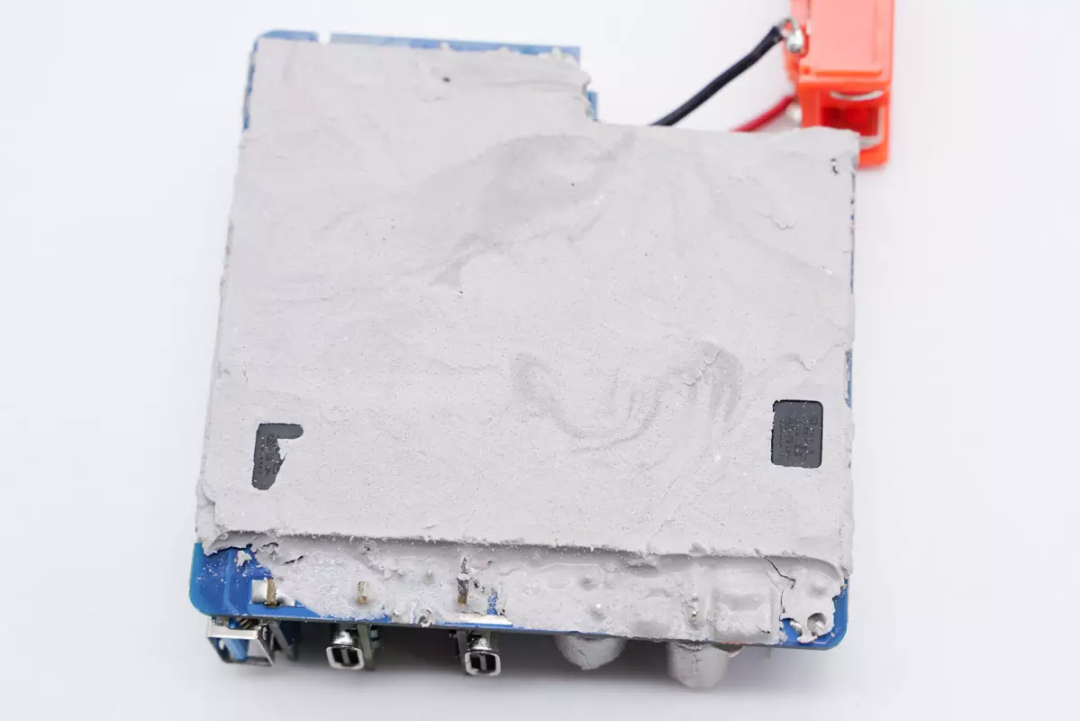

PCB板背面基本被胶覆盖，仅两侧的贴片Y电容露出。
正面也只有输出端固态电容和小板露出。

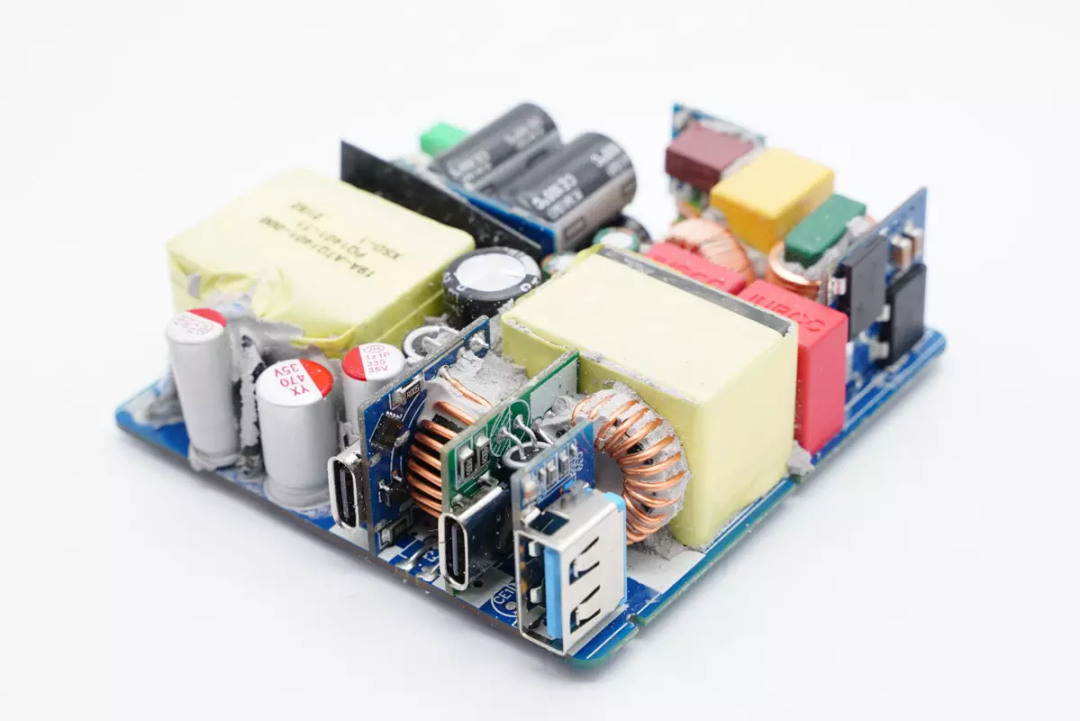

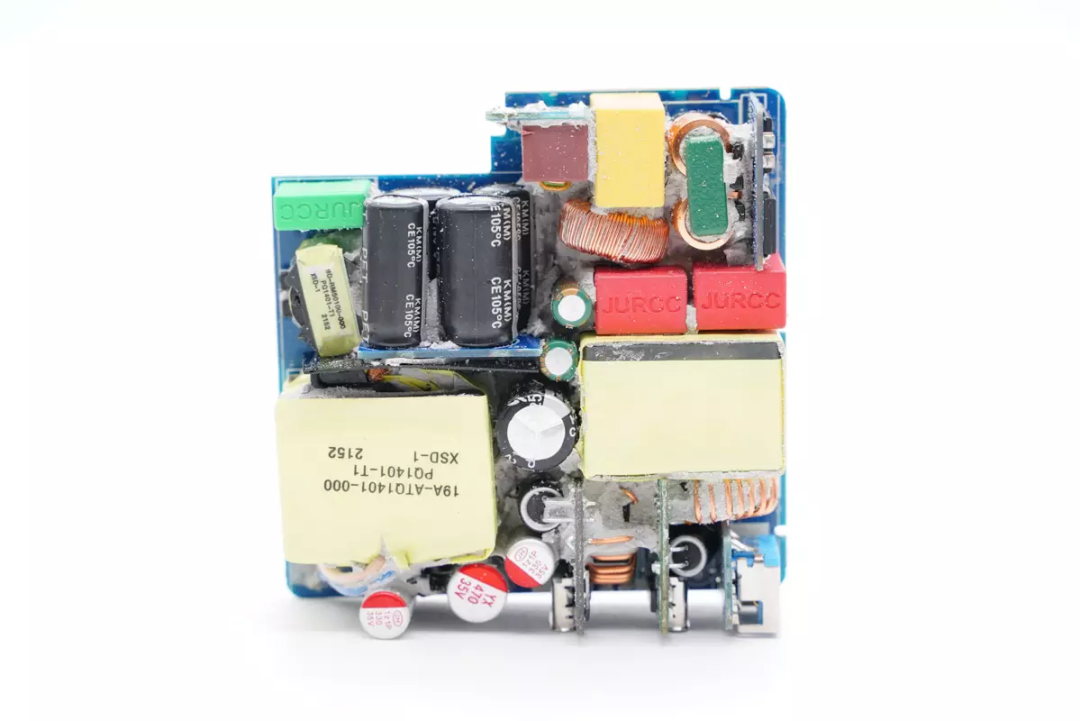

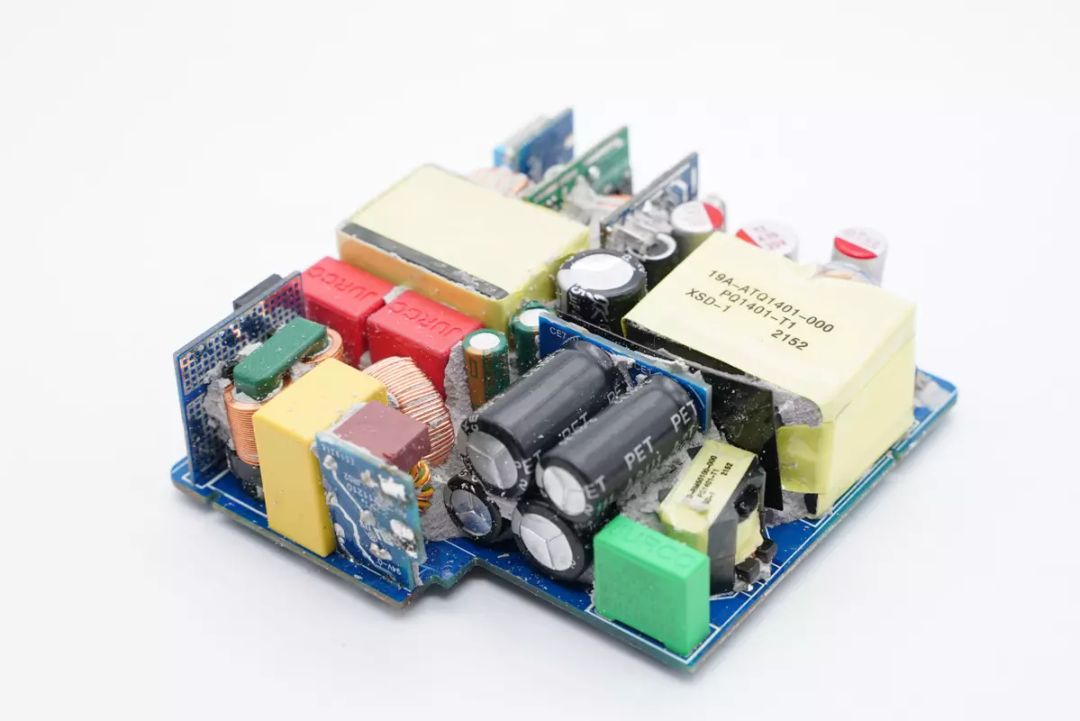

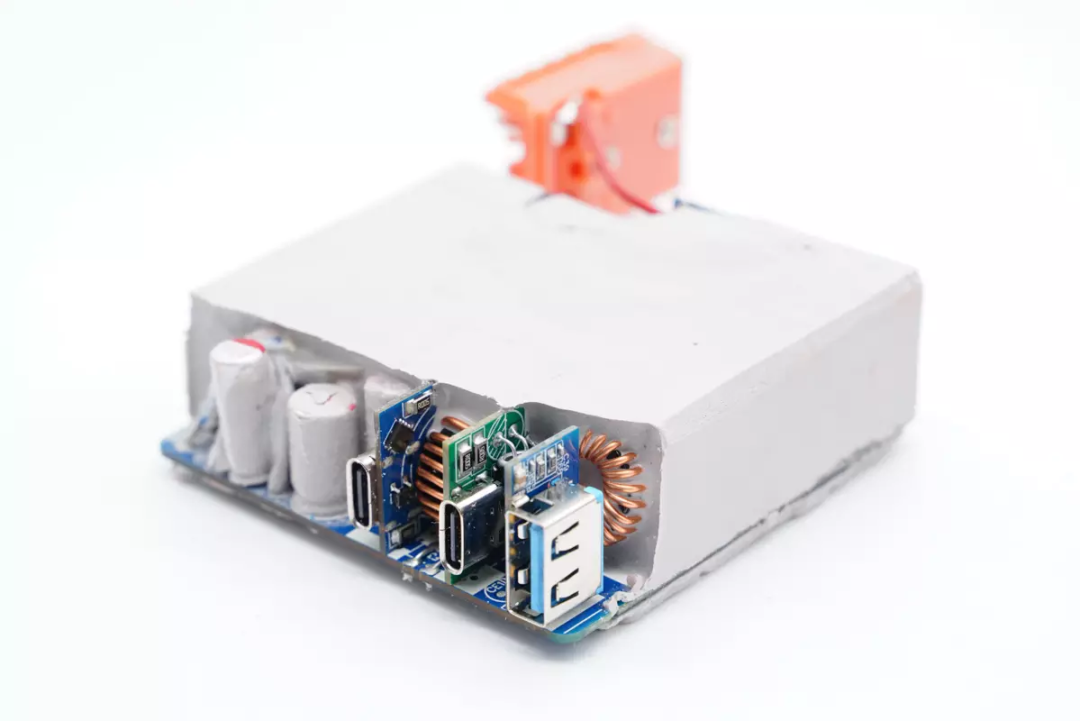

将胶清理得差不多，可以看到正面设有多块小板，元器件布局紧凑，充分利用内部空间。

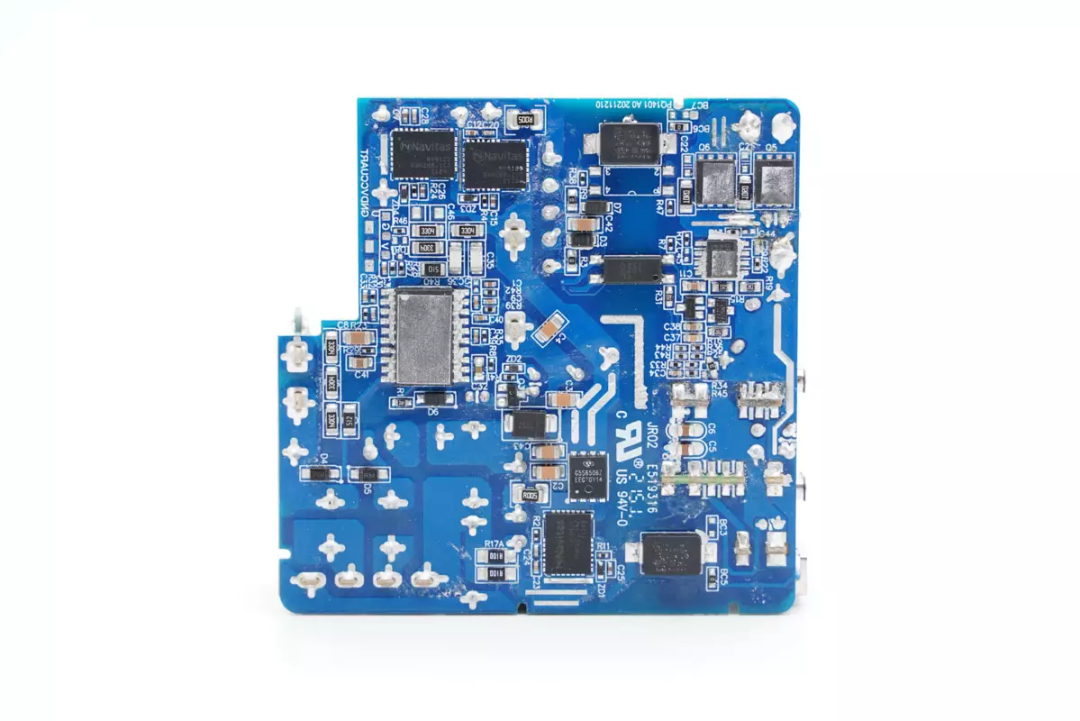

板子背面一览，虽说初次级控制器以及同步整流管的型号均激光盖标处理，还是能看得出充电器采用了PFC+LLC开关电源架构设计，使用了MPS HR1211 Combo控制器。下面我们从输入端开始了解各器件的信息。

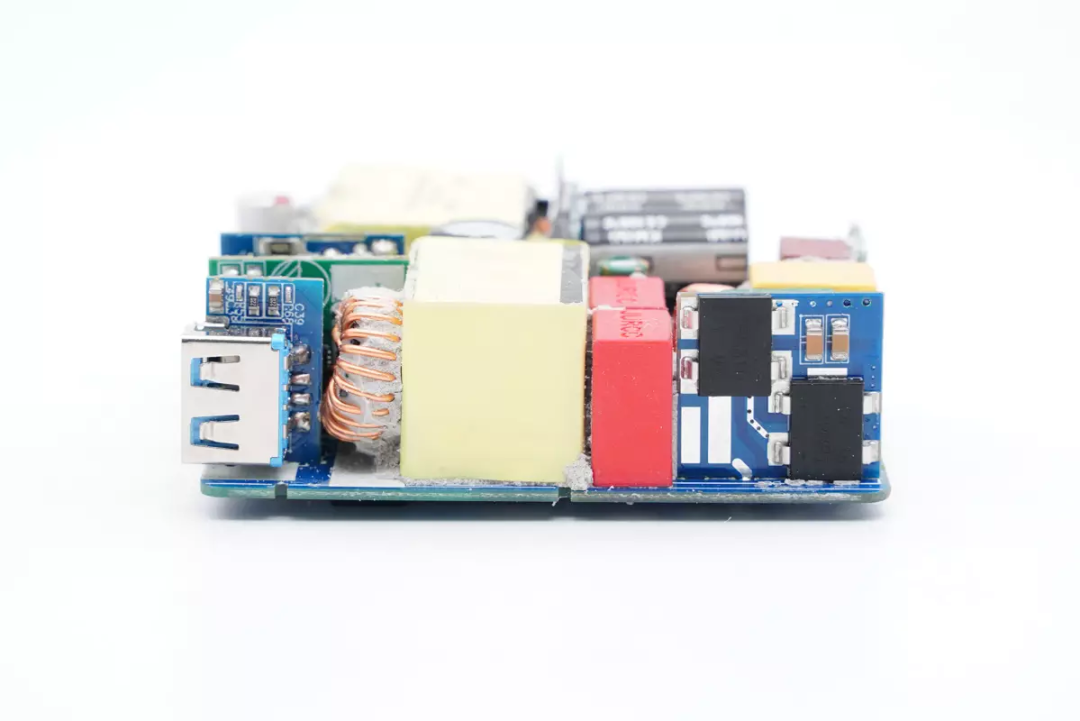

模块前端设有两块小板，之间有安规X电容和共模电感。

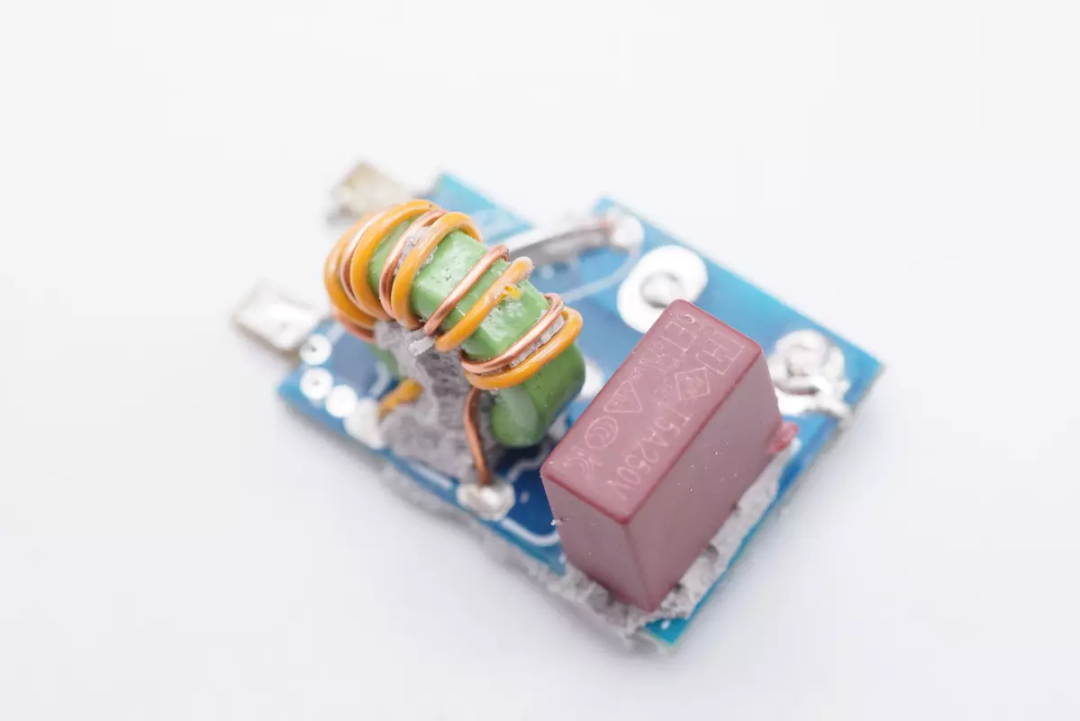

小板上设有延时保险丝和共模电感。

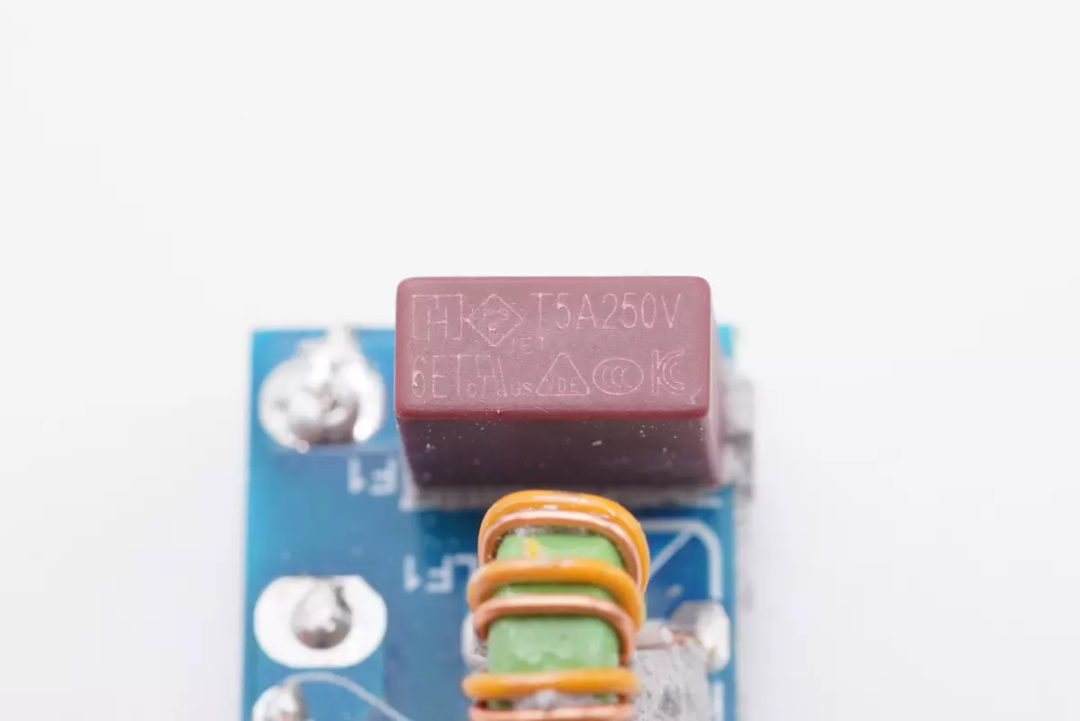

延时保险丝规格为5A 250V。

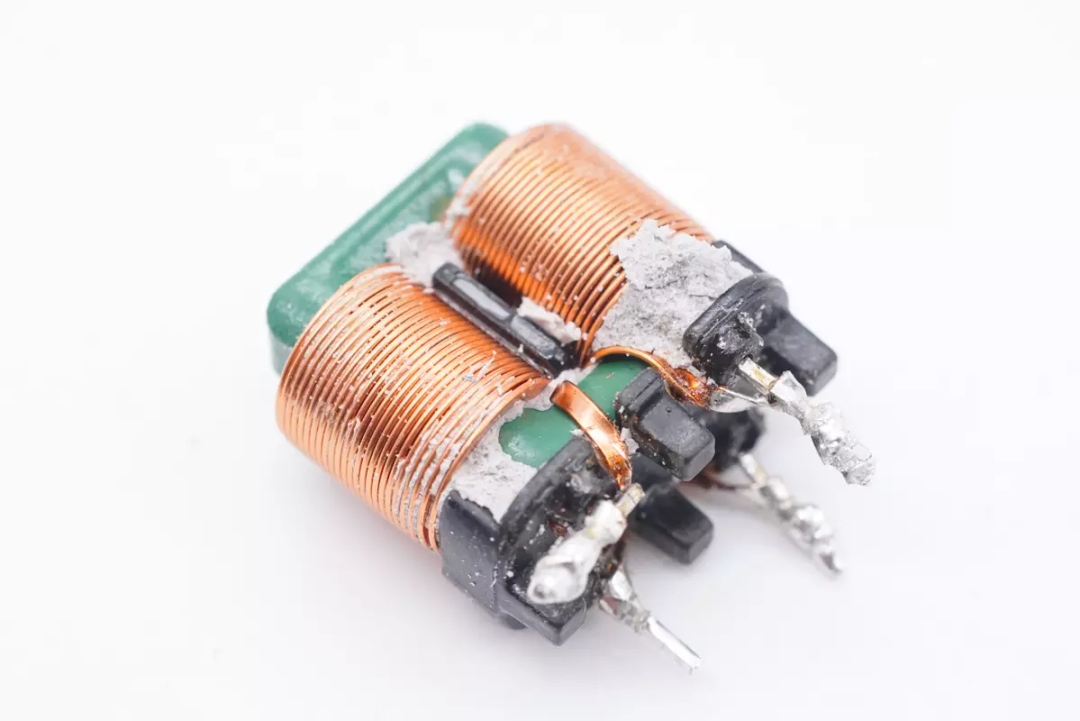

共模电感双线绕制，用于滤除EMI干扰。

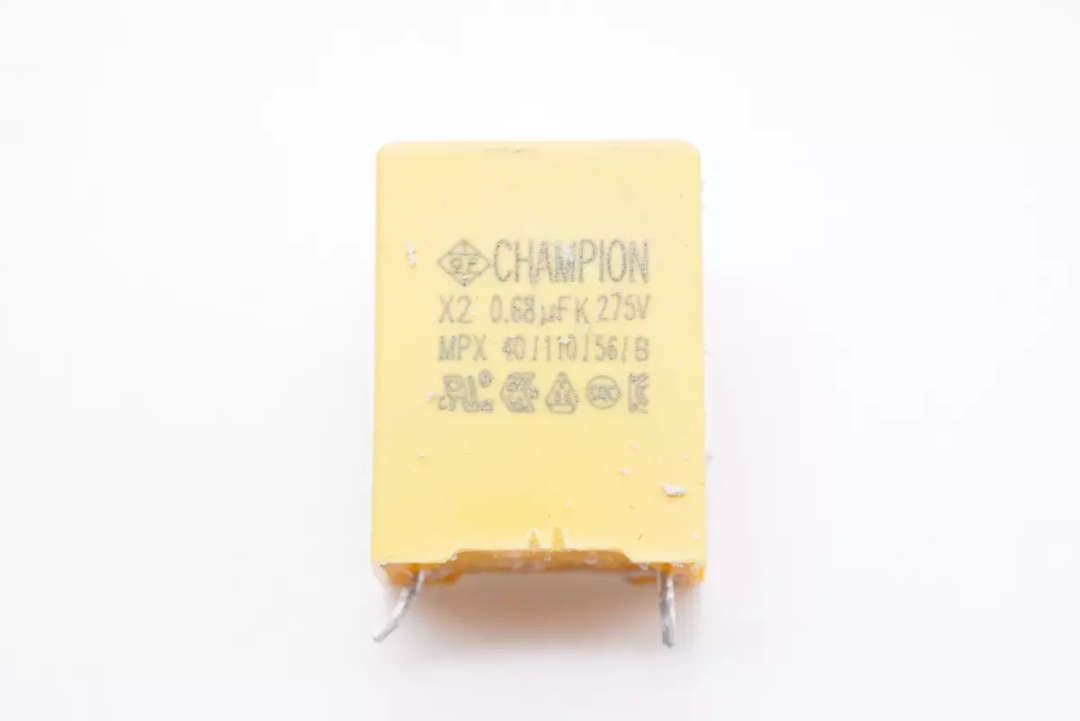

安规X电容来自CHAMPION全鹏电子，容量0.68μF。

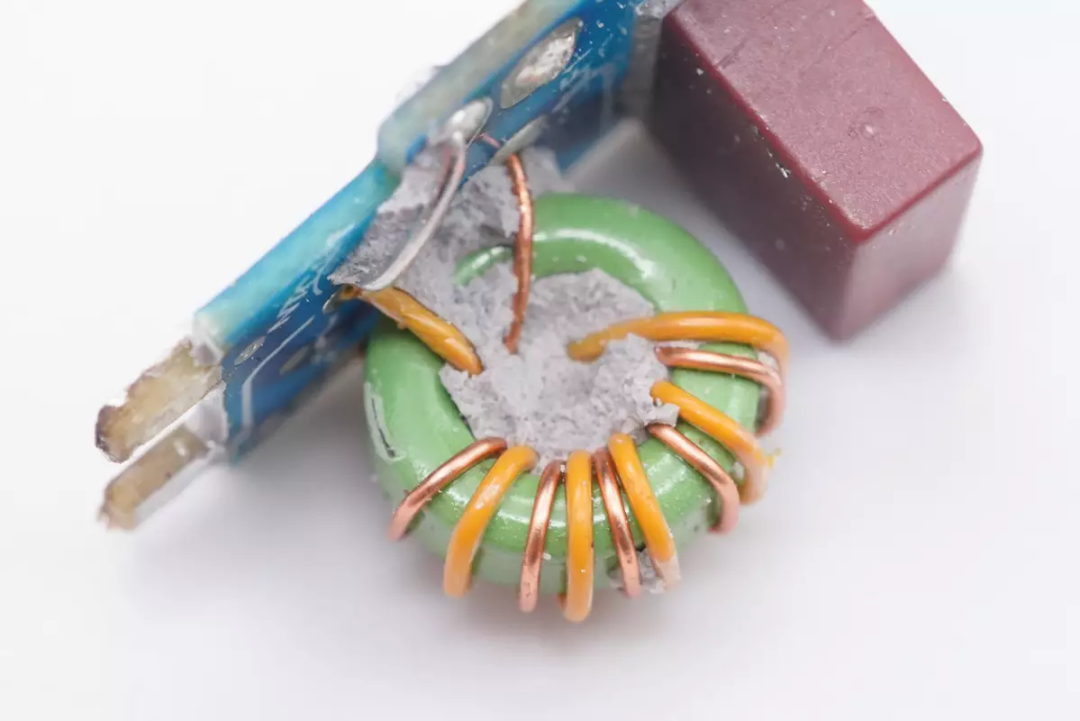

另一颗共模电感扁平铜带绕制，两级设计。
侧边小板上设有两颗整流桥，这一侧中间区域还设有滤波电容和PFC升压电感。

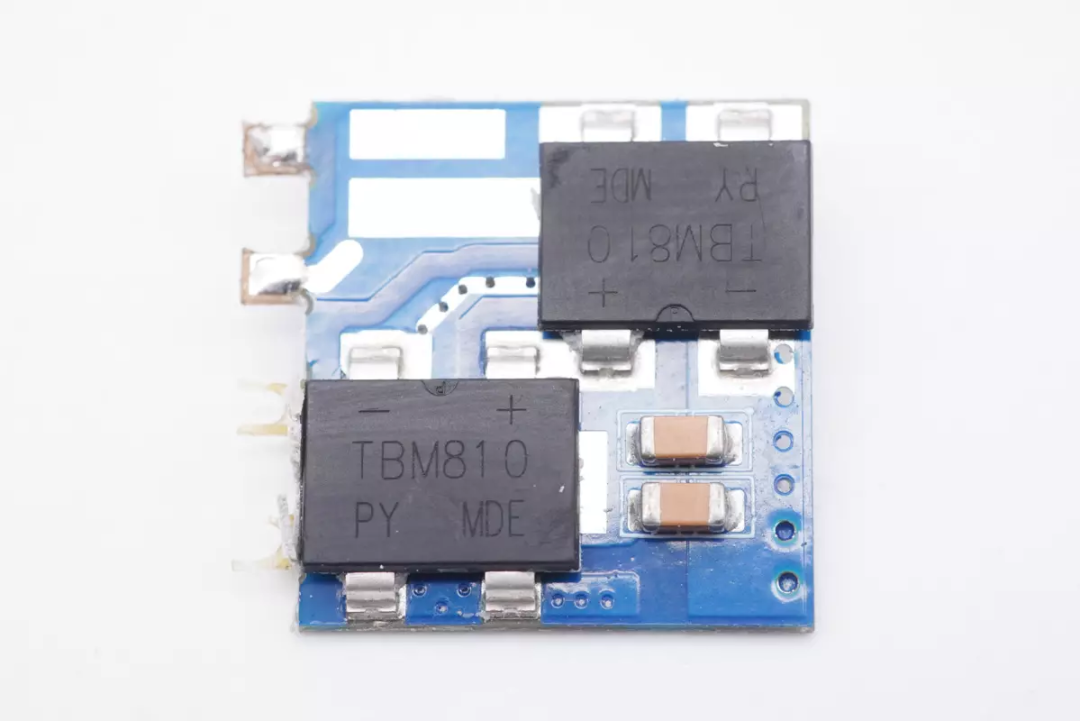

TBM810整流桥特写，采用两颗以均摊发热。
滤波电感特写。

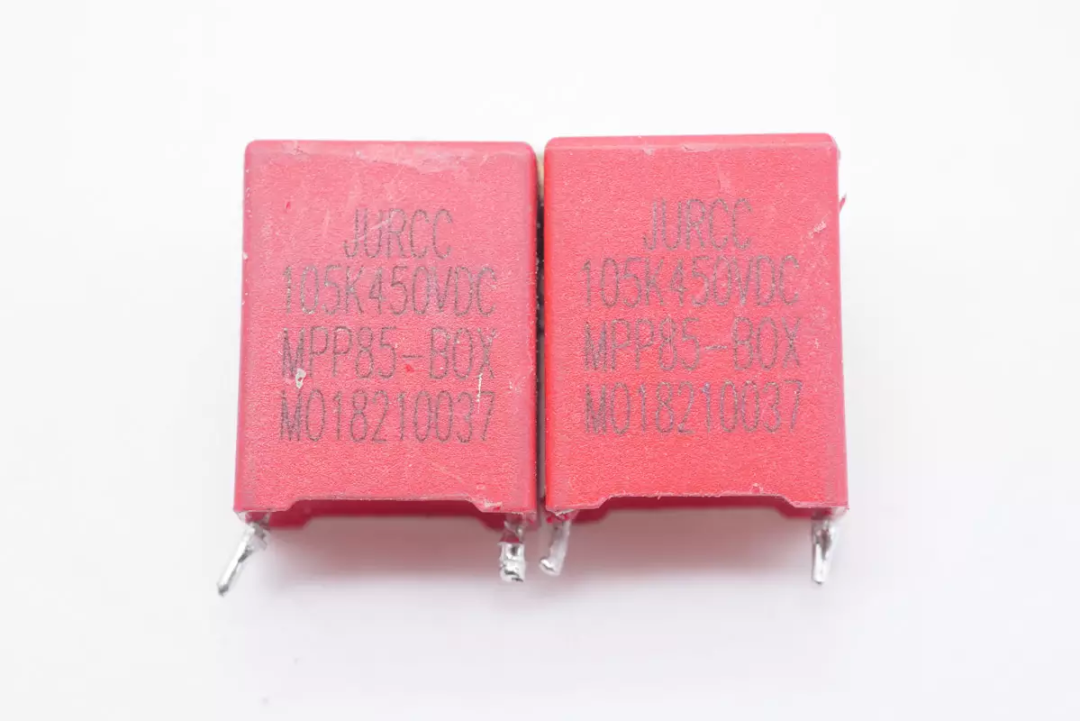

两颗红色滤波电容来自JURCC捷威电子，105K450VDC。

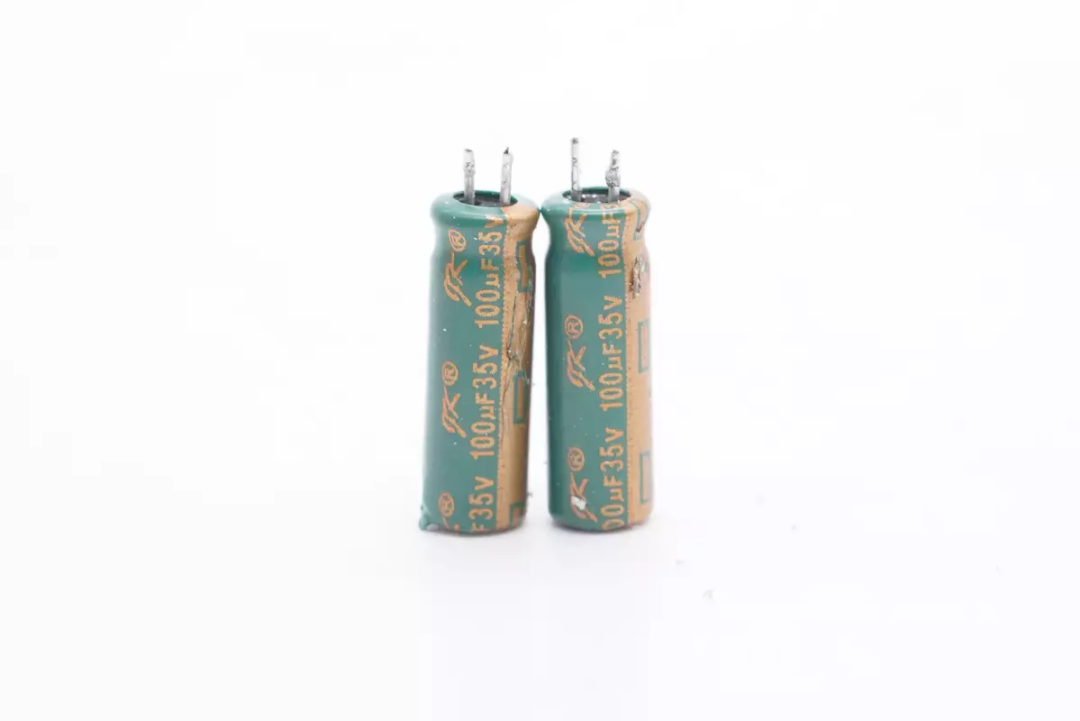

两颗主控芯片供电电容均来自军康，规格为35V 100μF。

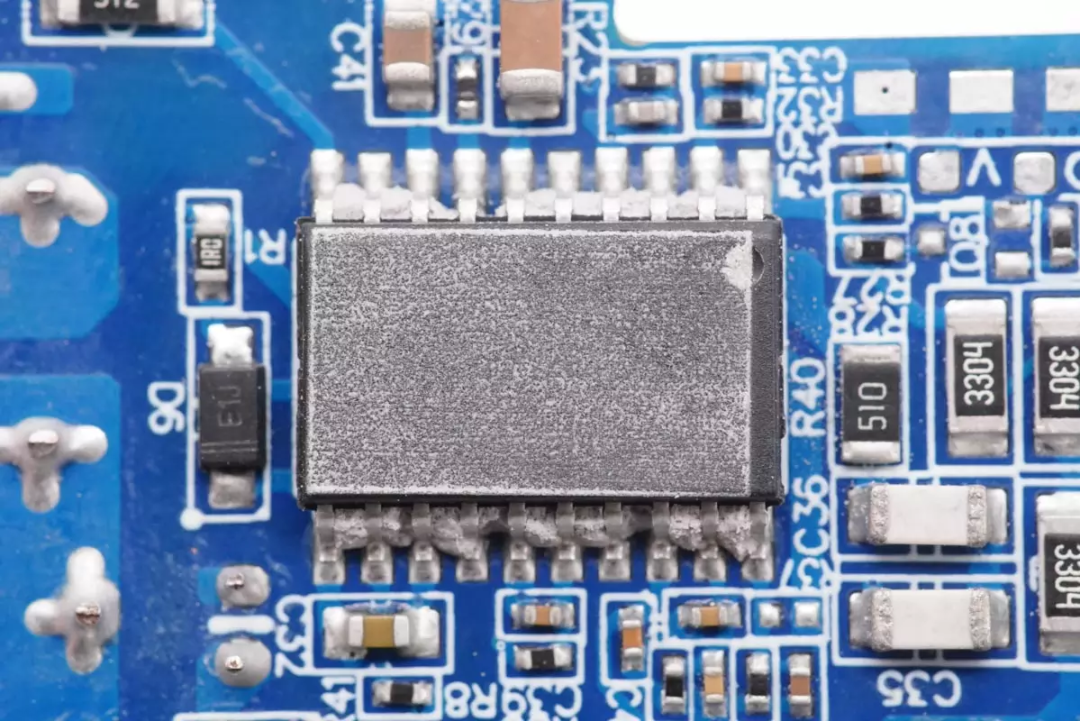

初级控制器表面打磨处理，信息不详，集成了PFC控制器和LLC初级控制器。

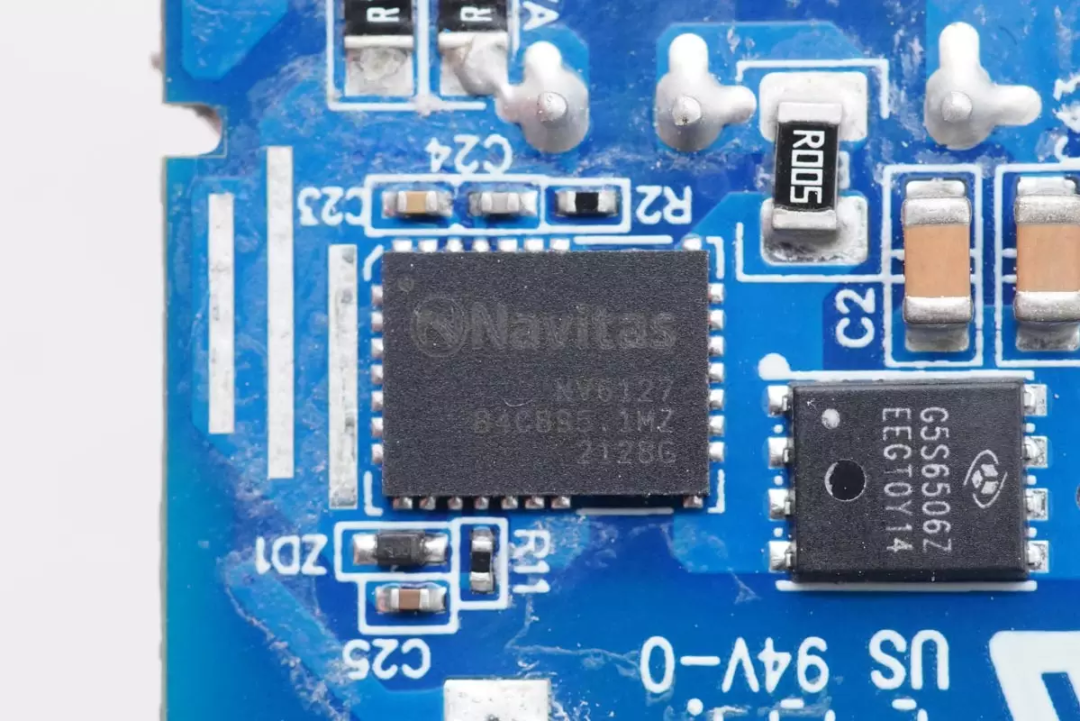

PFC升压开关管采用纳微NV6127，采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电，最高支持2MHz开关频率。

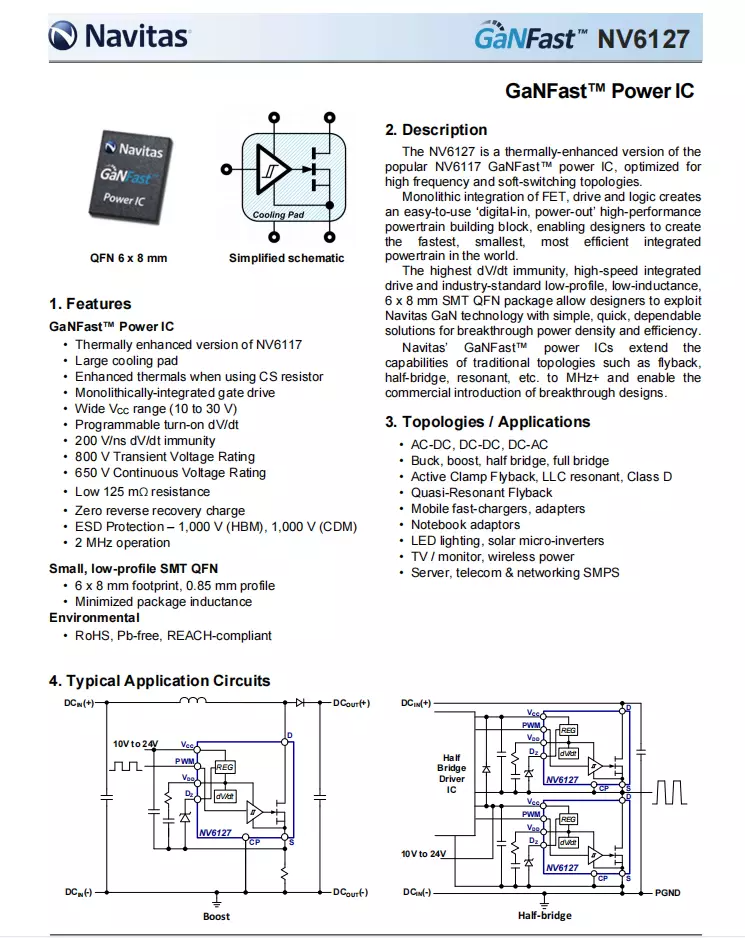

纳微NV6127资料信息。
充电头网拆解了解到，采用纳微NV6127氮化镓芯片的产品还有华硕300W充电器、联想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采用，获得市场高度认可。

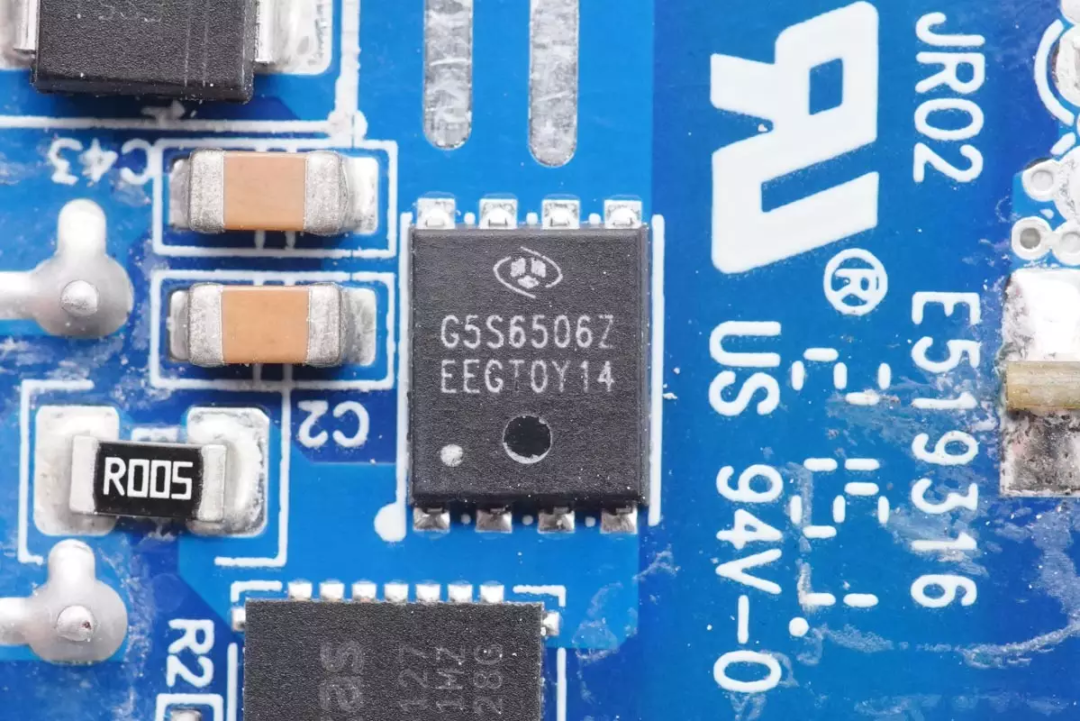

泰科天润G5S6506Z 650V/6A碳化硅肖特基功率二极管，用于PFC升压整流。

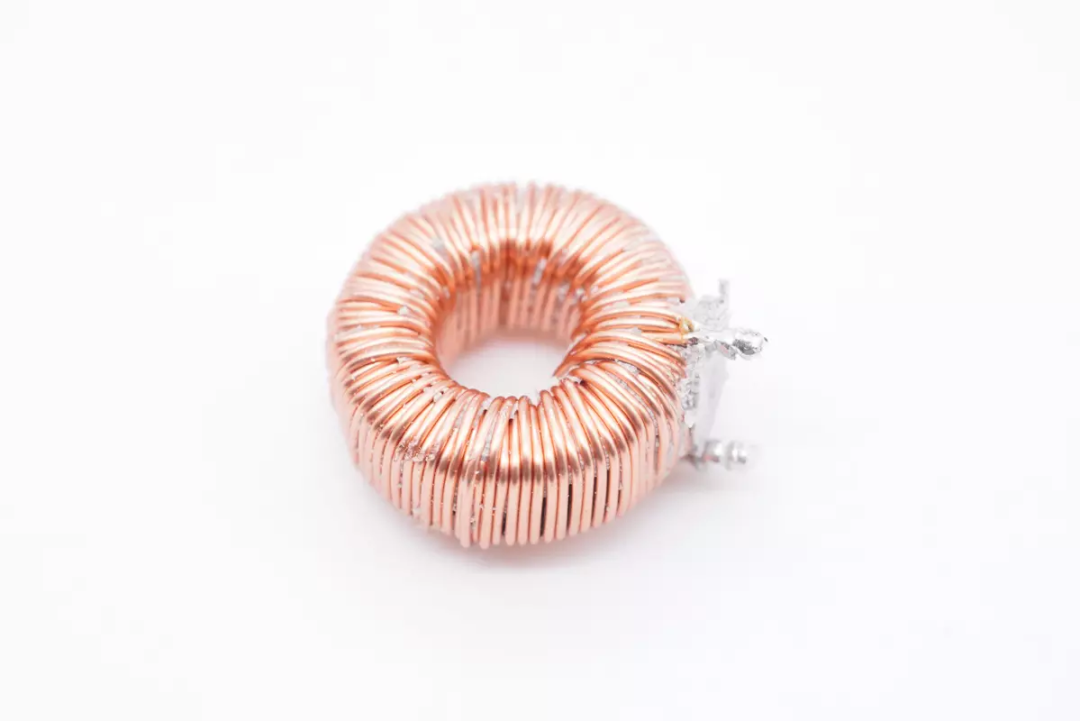

PFC升压电感特写。

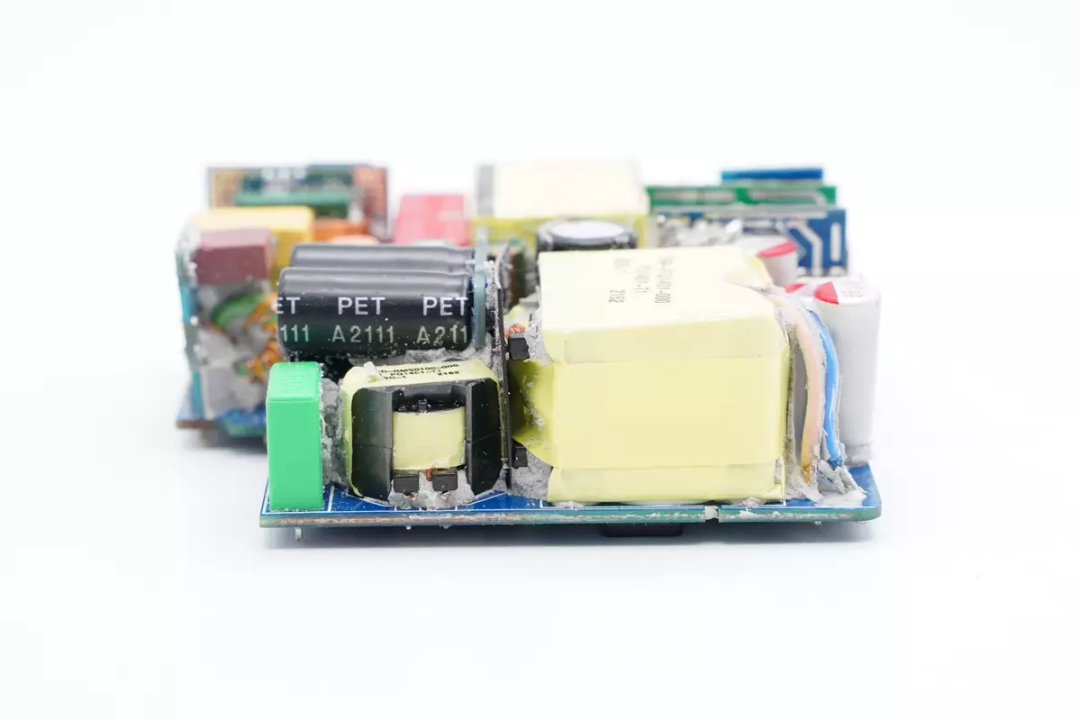

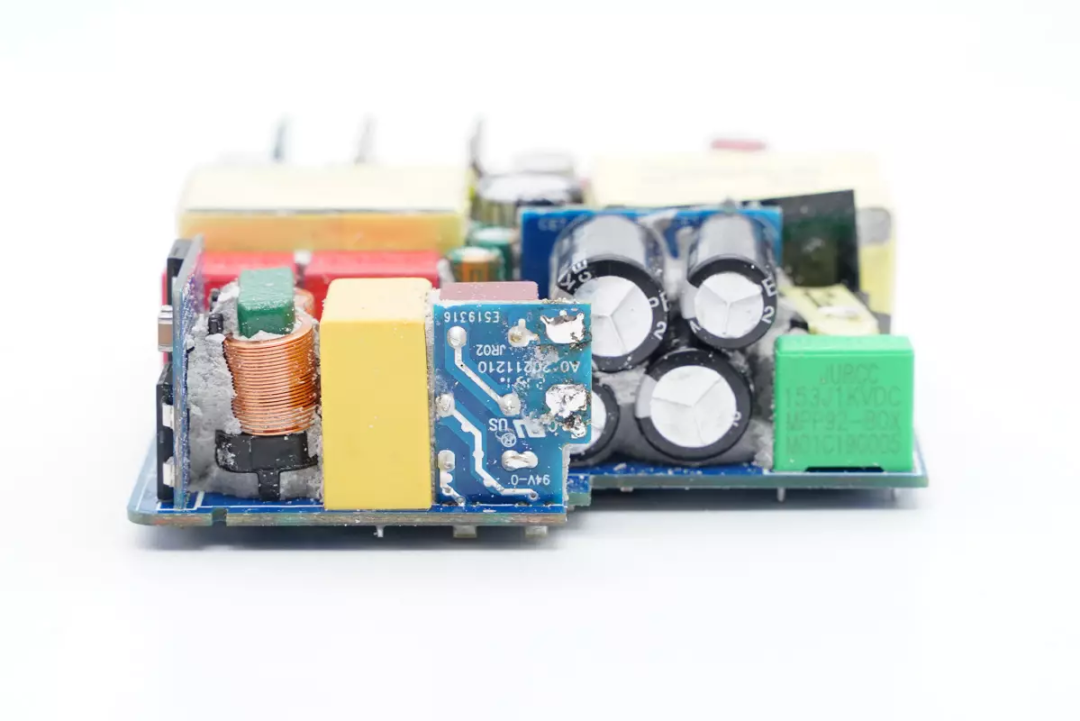

初级侧设有五颗高压滤波电解电容，主板中心有一颗，另外四颗焊接在小板上，小板和变压器间设有绝缘隔离板。
这一侧还设有谐振电容、谐振电感和变压器。

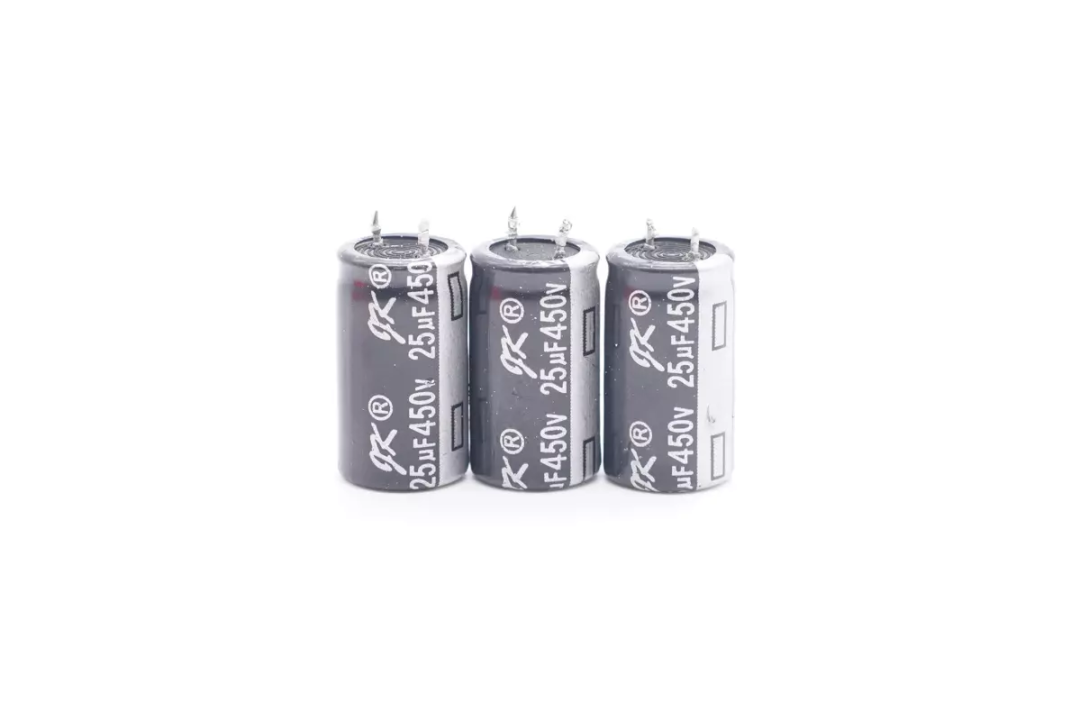

五颗高压滤波电解电容也全部来自军康，三颗规格为450V 25μF。

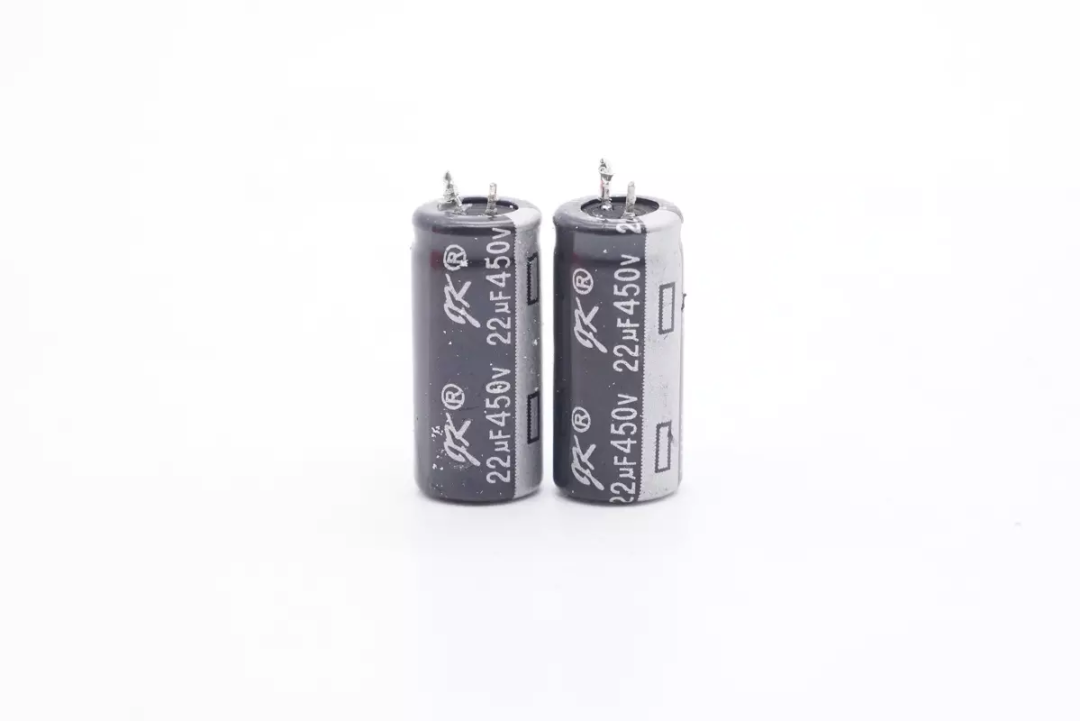

两颗规格为450V 22μF。

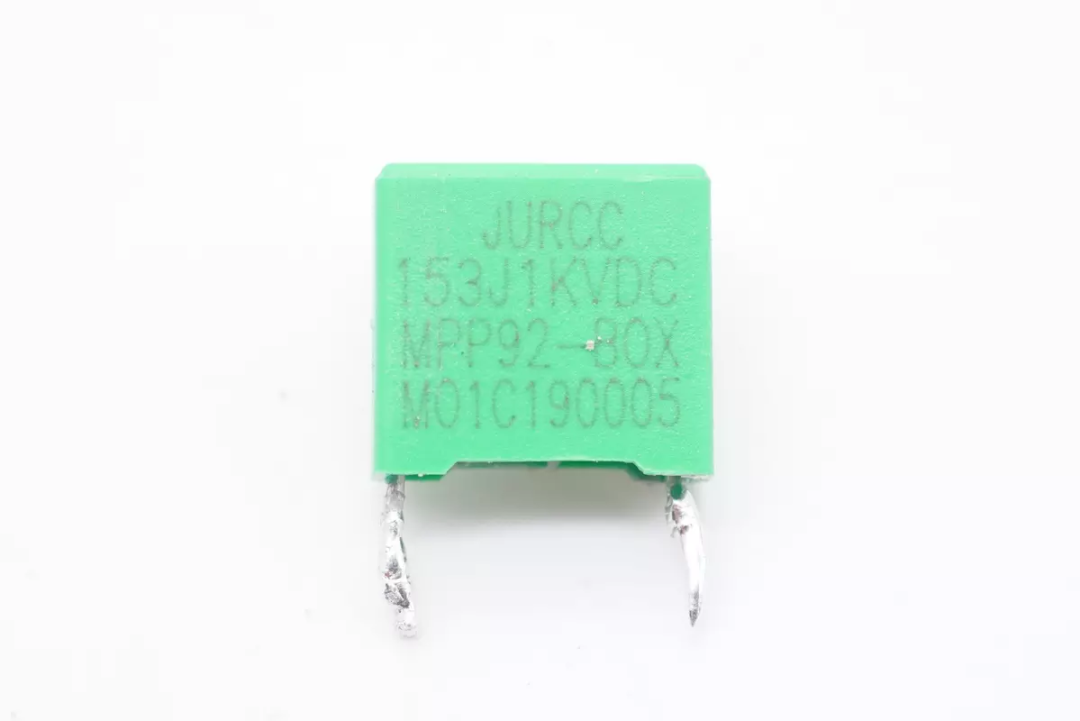

谐振电容也是来自捷威电子，153J41KVDC。
谐振电感特写。

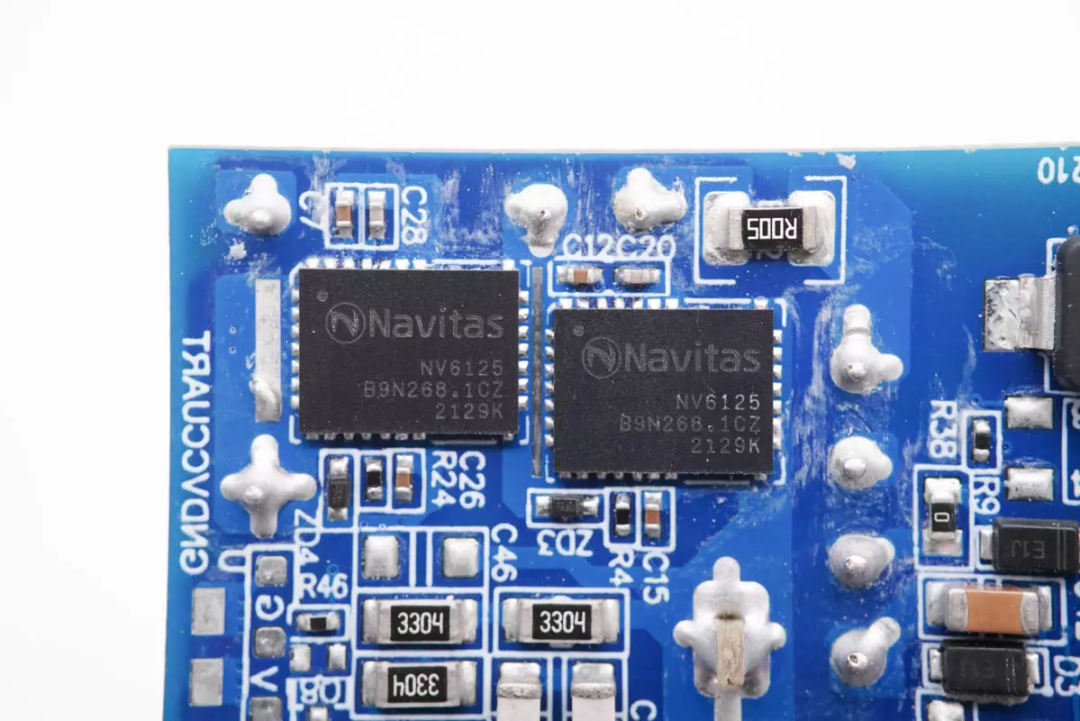

LLC半桥开关管采用两颗纳微NV6125氮化镓功率芯片，内置驱动器，无需外置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，采用散热增强的QFN6*8mm封装，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

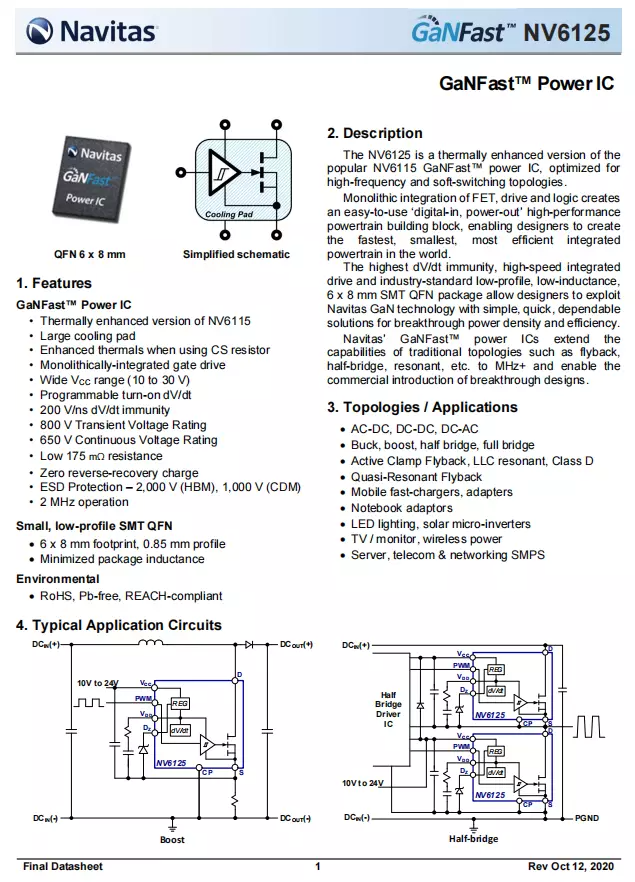

纳微NV6125资料信息。
充电头网了解到，采用该芯片的还有OPPO新款65W超级闪充氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充、鸿达顺65W 2C1A氮化镓快充等多款产品。

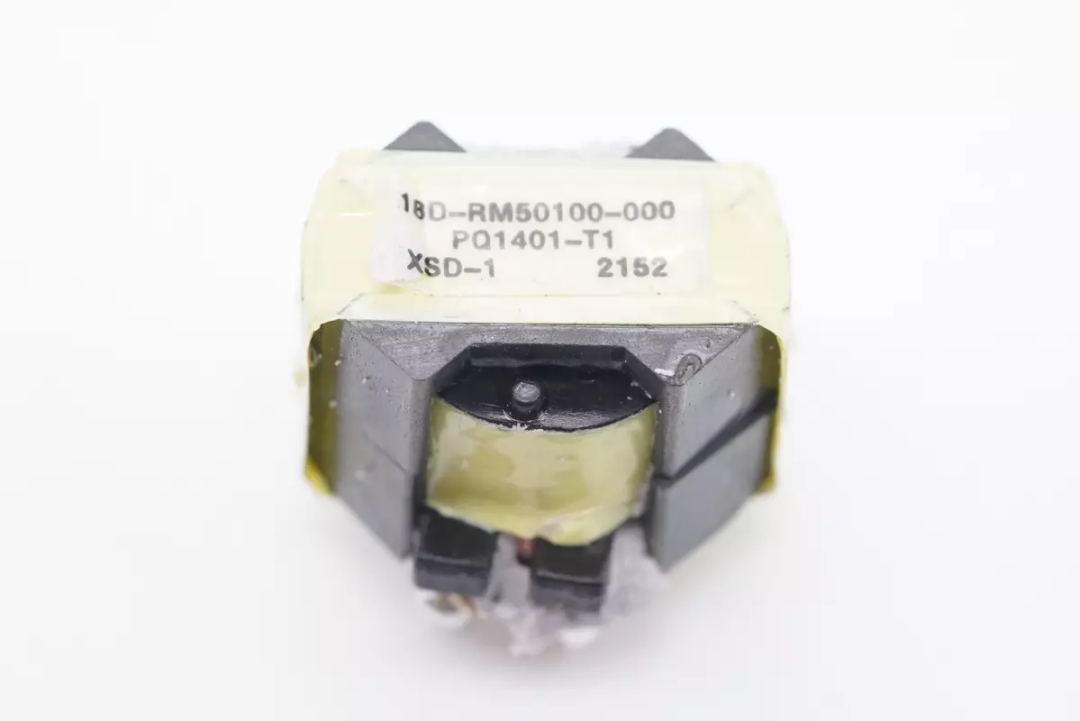

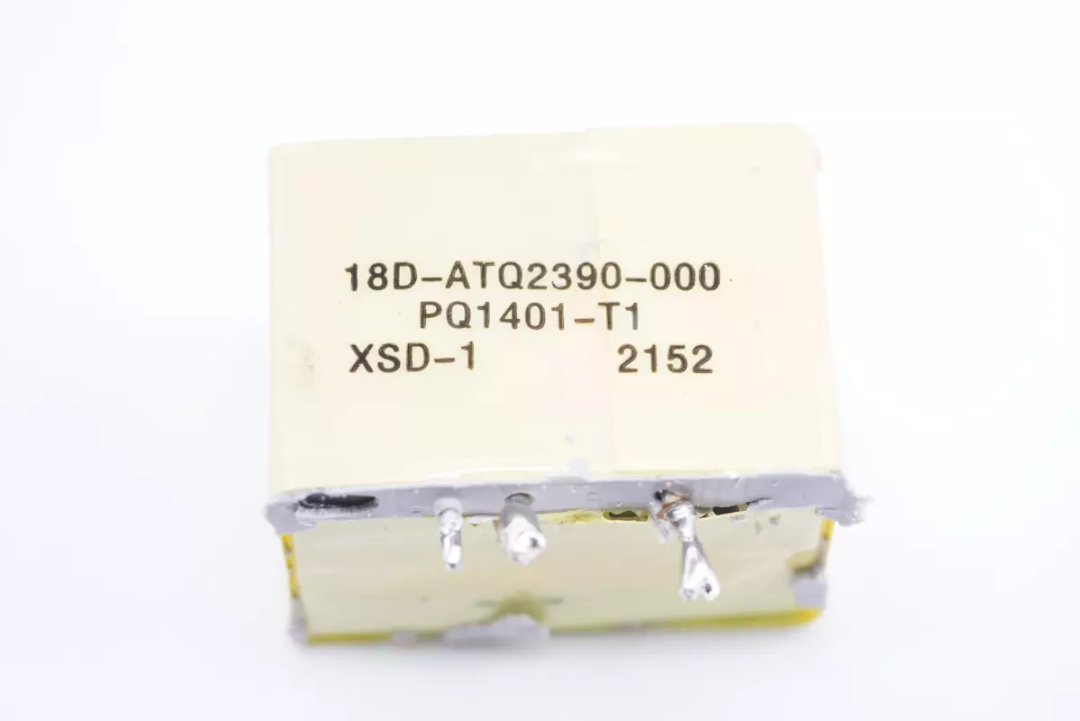

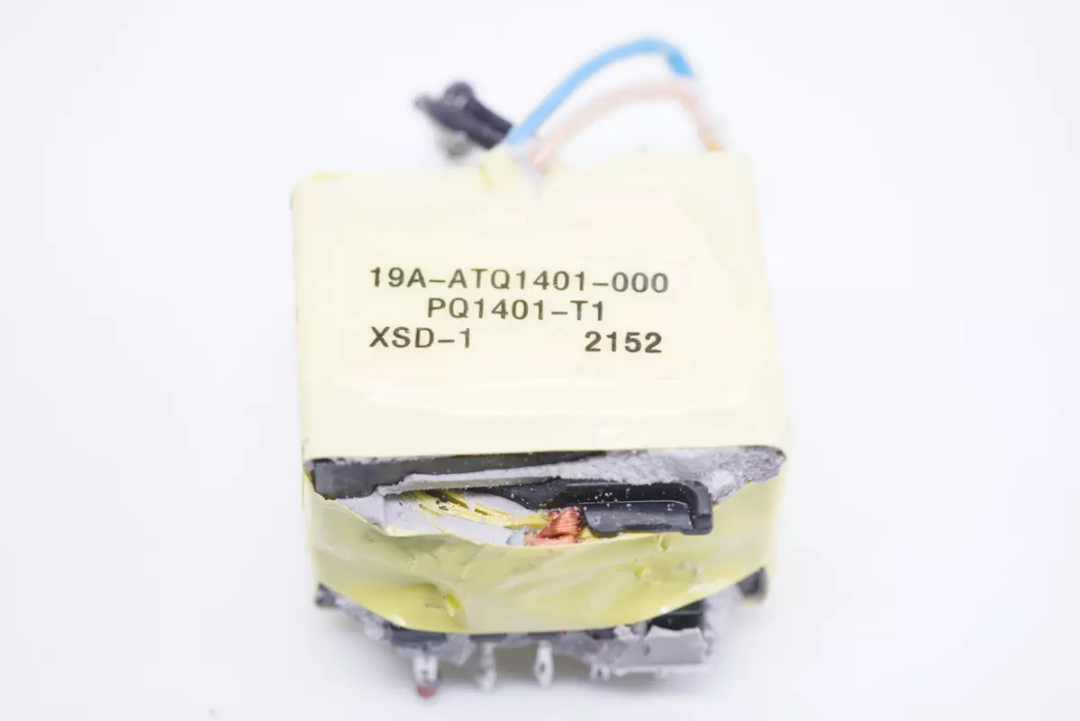

变压器特写。

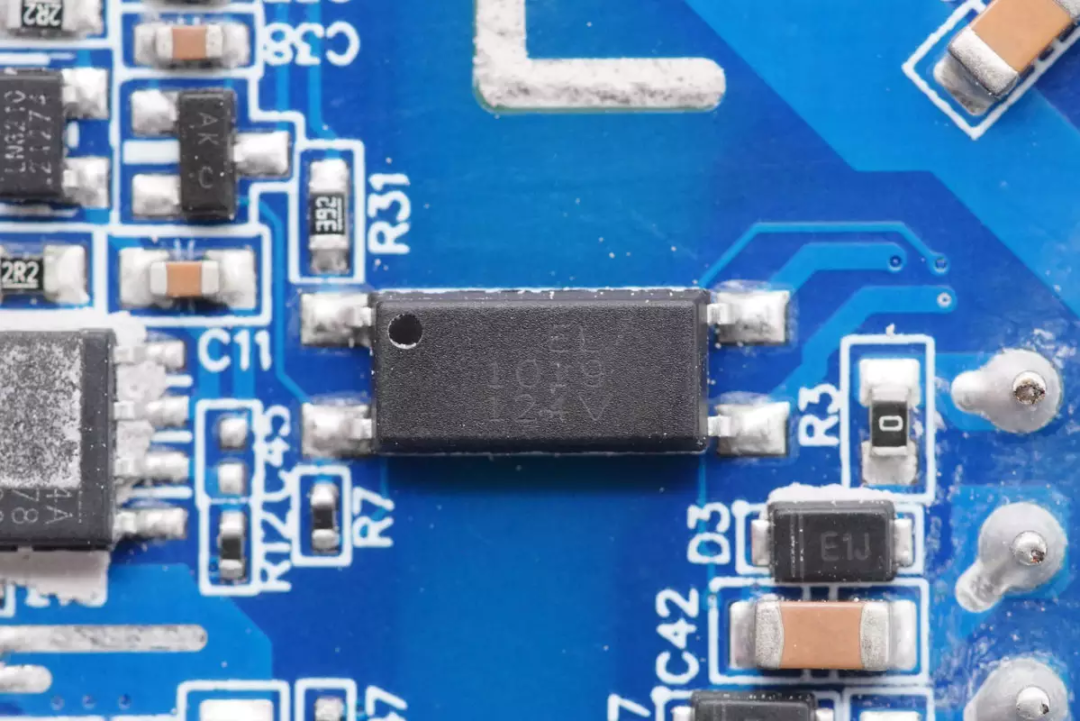

EL 1019光耦，用于输出电压反馈。

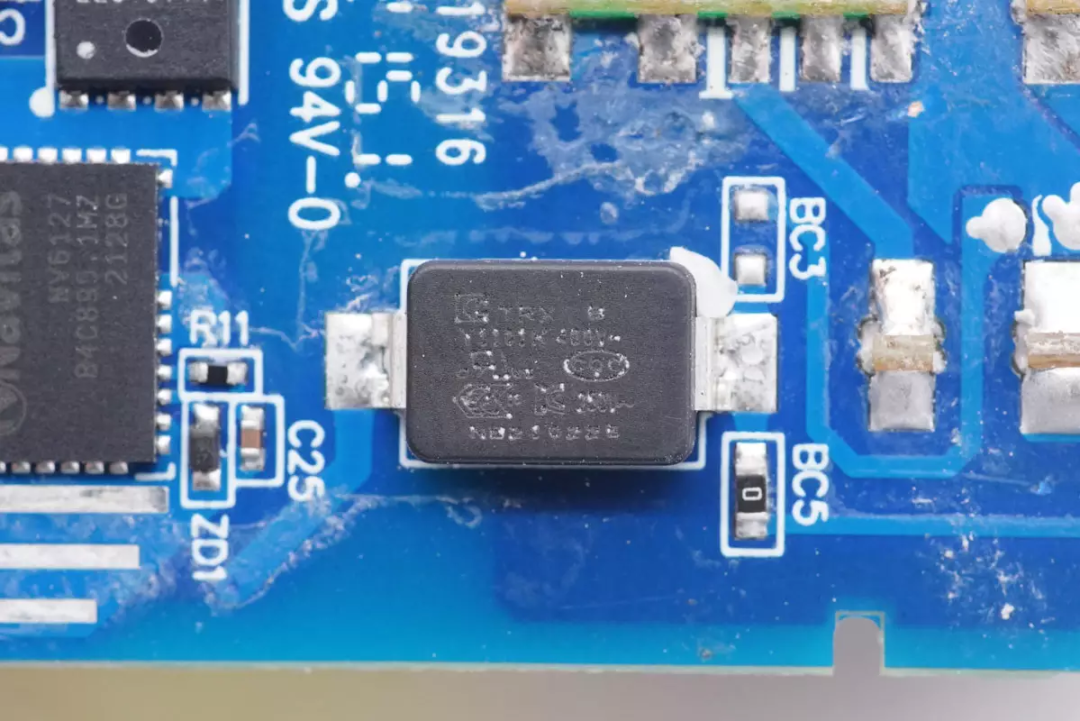

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1101K，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

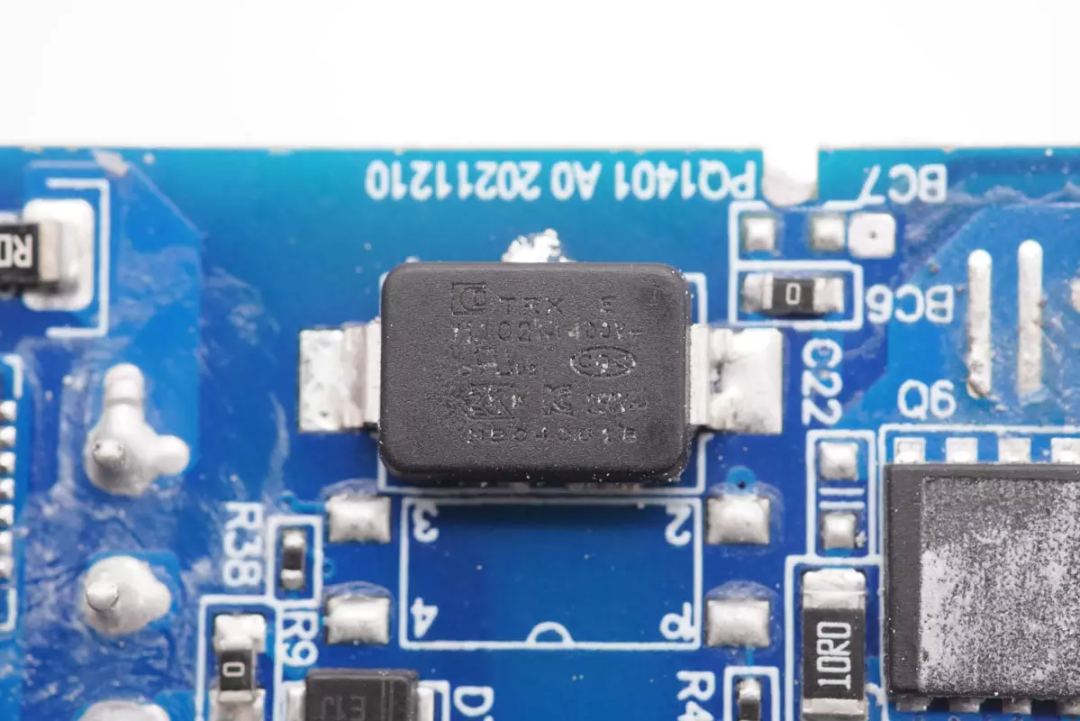

另一颗贴片Y电容也是来自特锐祥，型号TMY1102M。

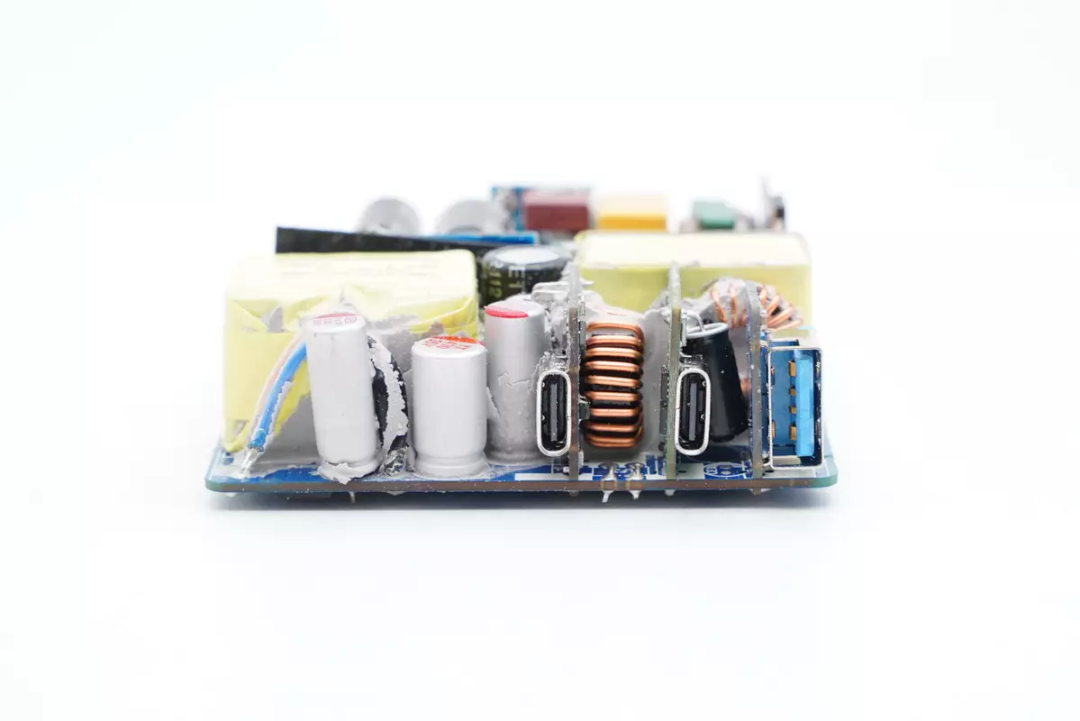

输出端一览，左侧设有三颗固态电容。

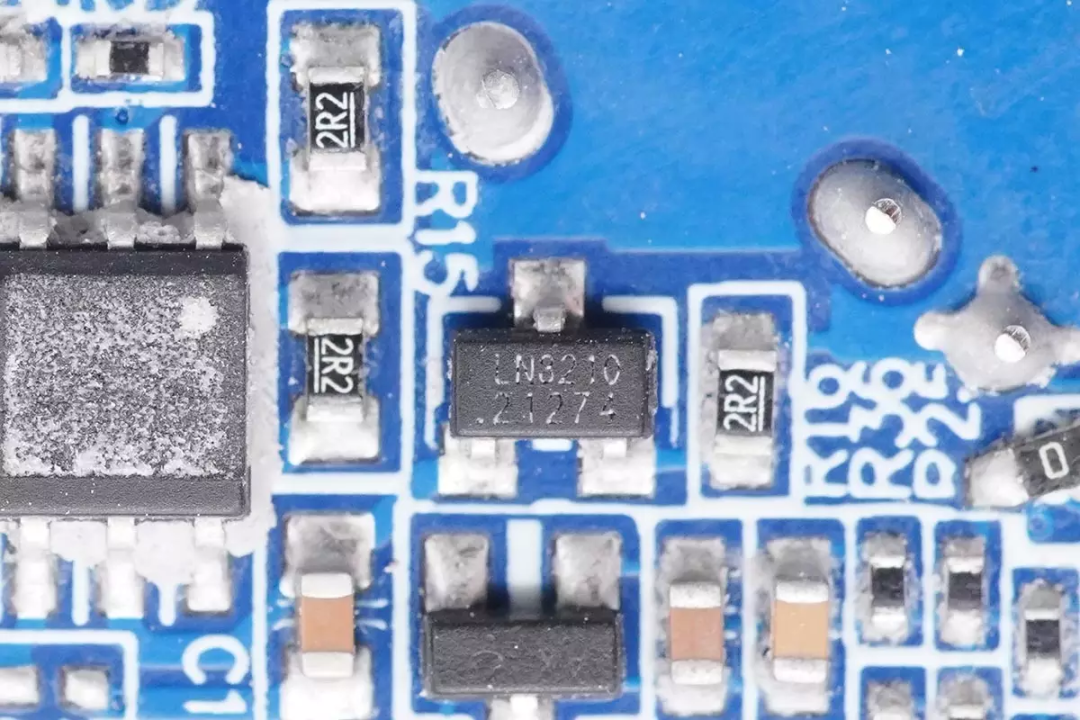

力生美LN3210高耐压稳压芯片，用于将输出电压稳压降压为同步整流控制器供电。满足USB PD3.1快充高压应用，降低同步整流控制器驱动损耗。
同步整流控制器和同步整流管也都打磨处理，同步整流控制器来自MPS 型号MP6924A，同步整流管信息不详。

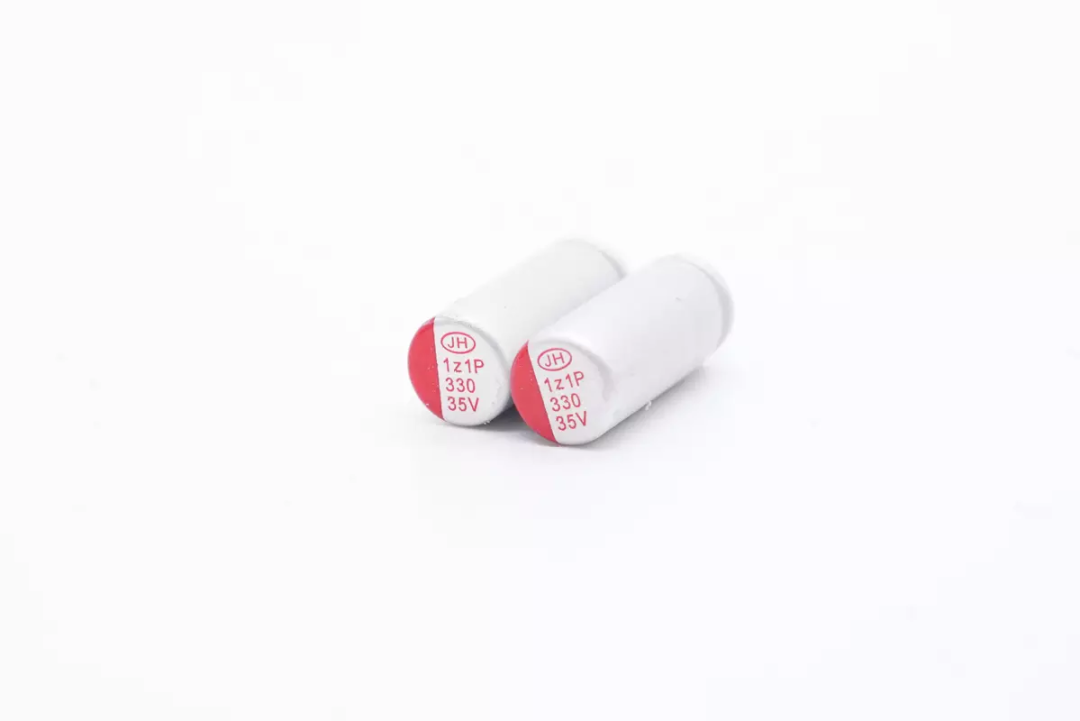

两颗滤波固态电容来自南通江海，规格为35V 330μF。

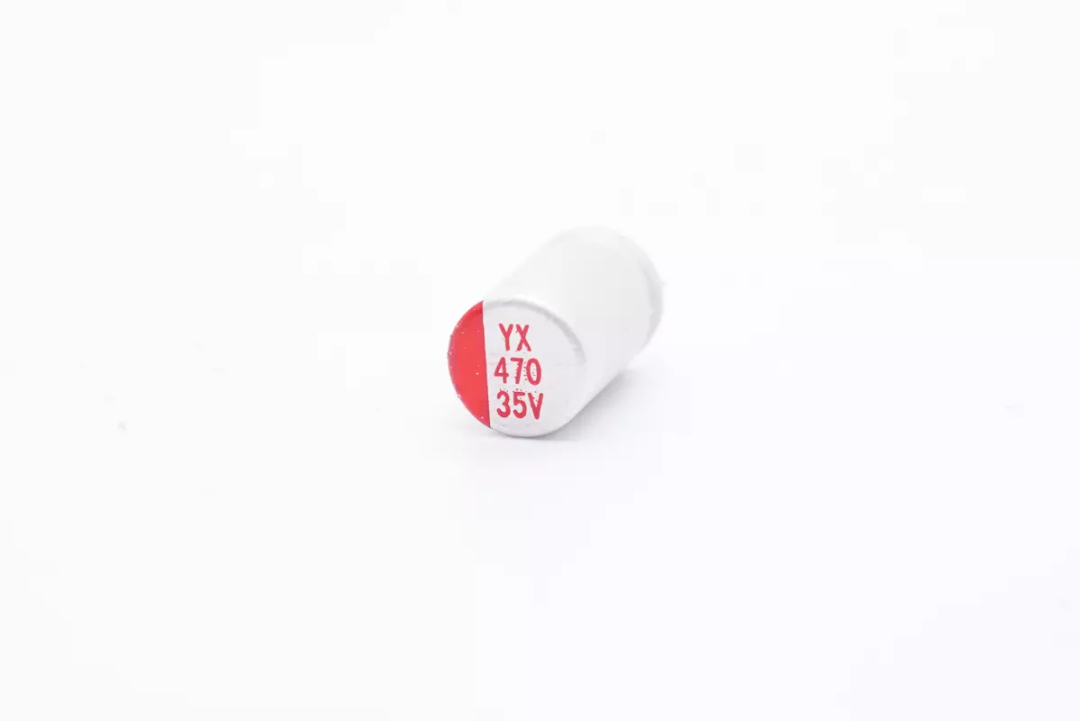

另外一颗来自福建云星电子，规格为35V 470μF。
三个USB母座均焊接在小板上。

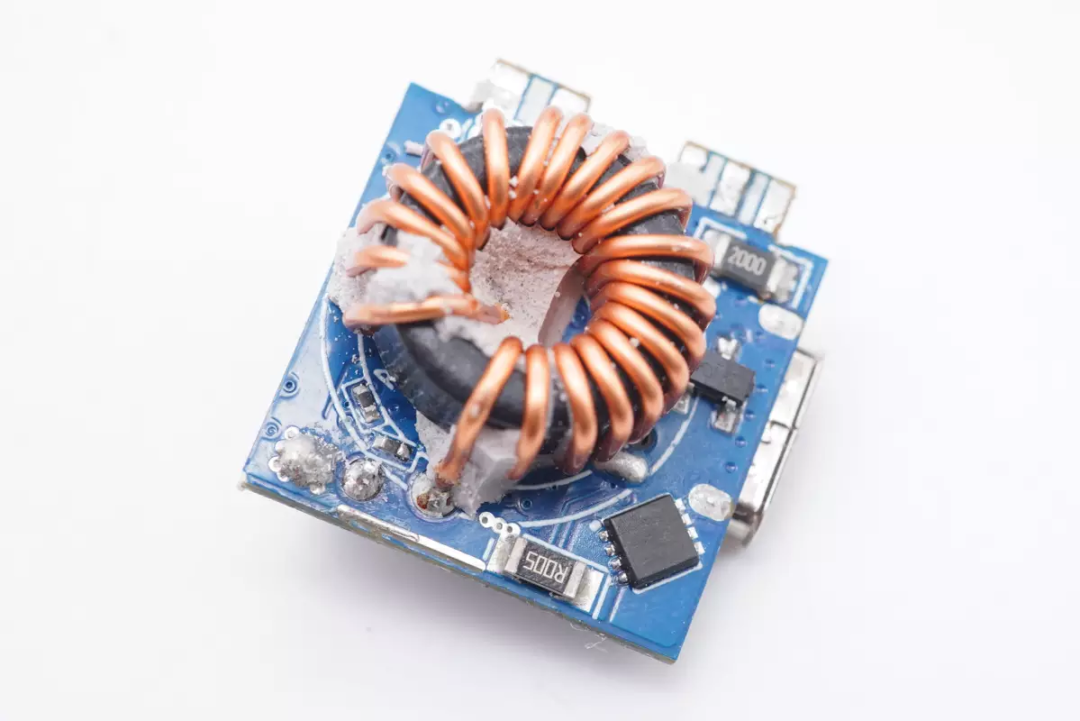

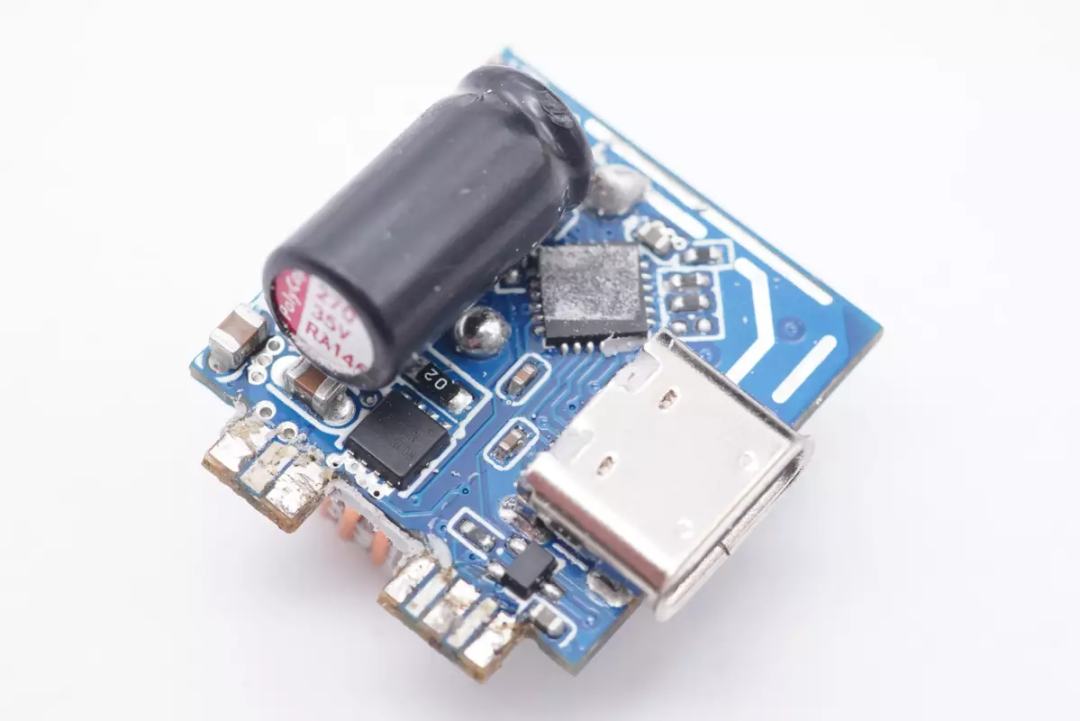

USB-C1母座所在小板正面设有同步降压控制器、降压MOS管、滤波固态电容以及协议芯片。
背面设有降压电感和输出VBUS开关管。

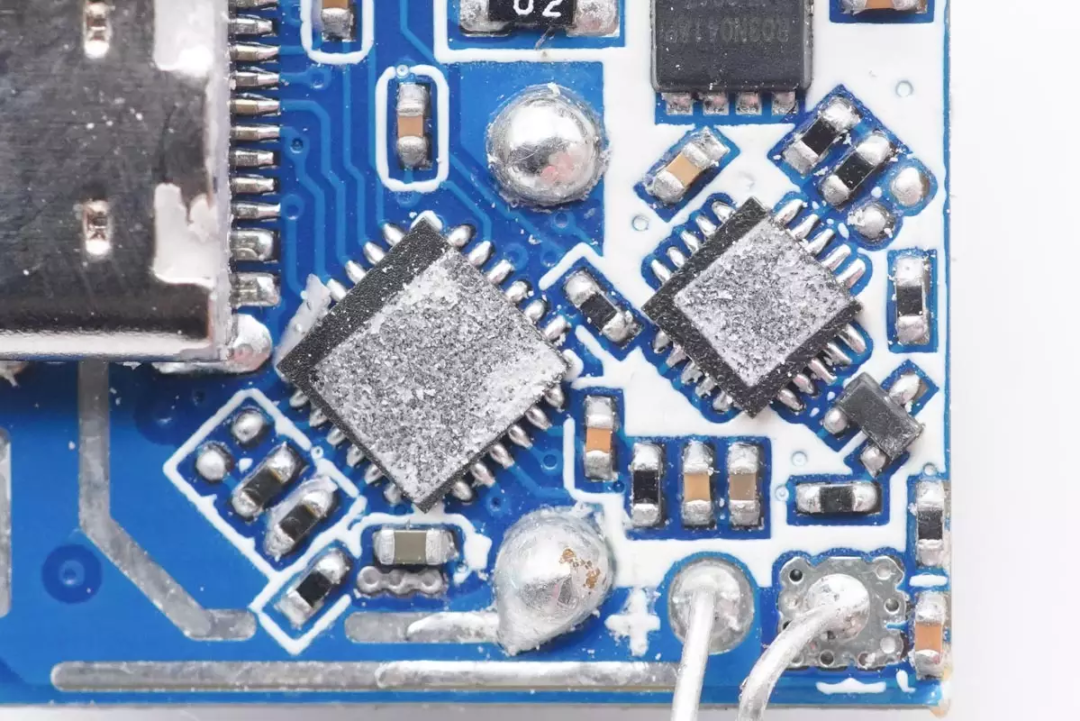

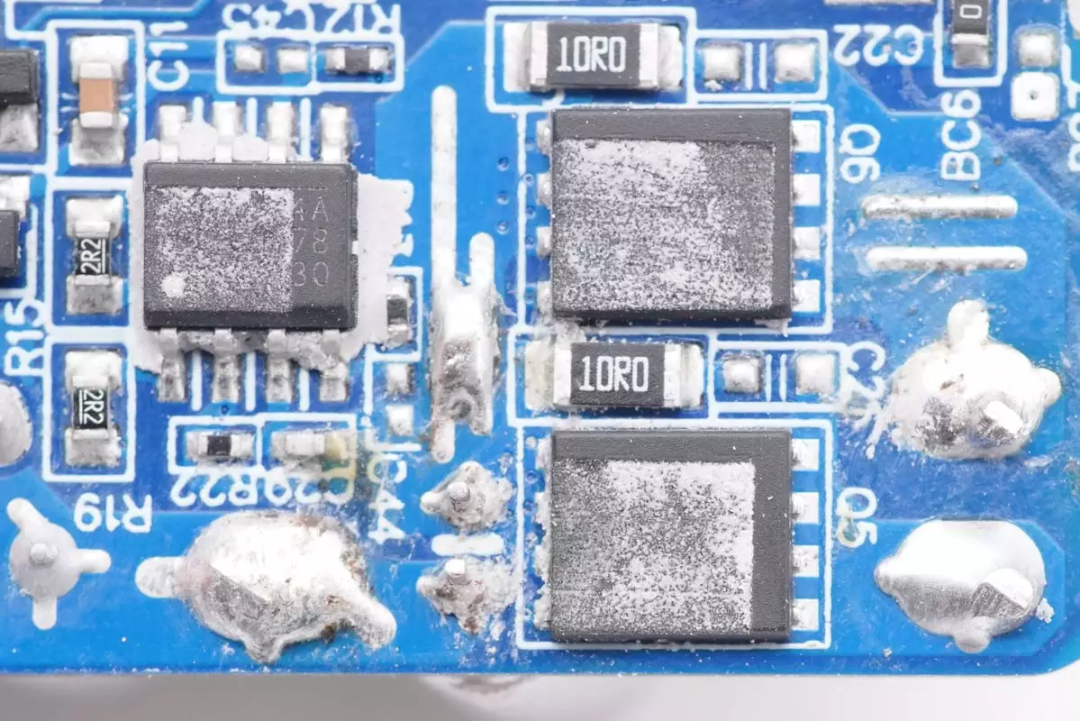

同步降压控制器和控制端口输出功率的单片机均打磨处理，信息不详。

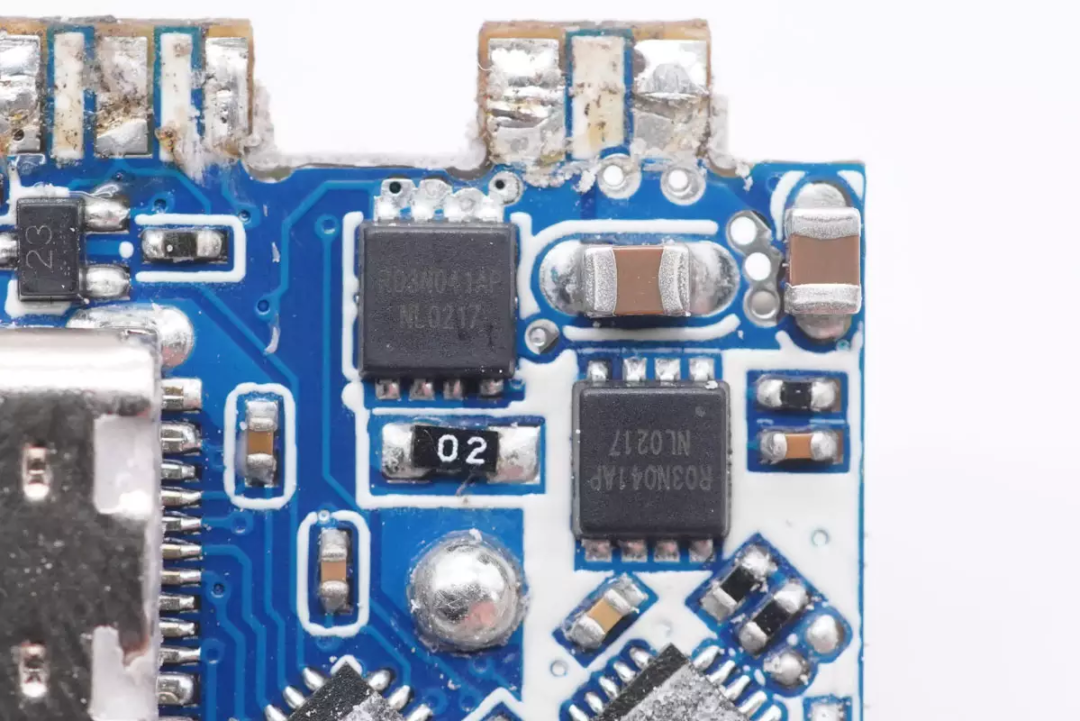

两颗R03N041AP MOS管搭配控制器进行同步整流二次降压。

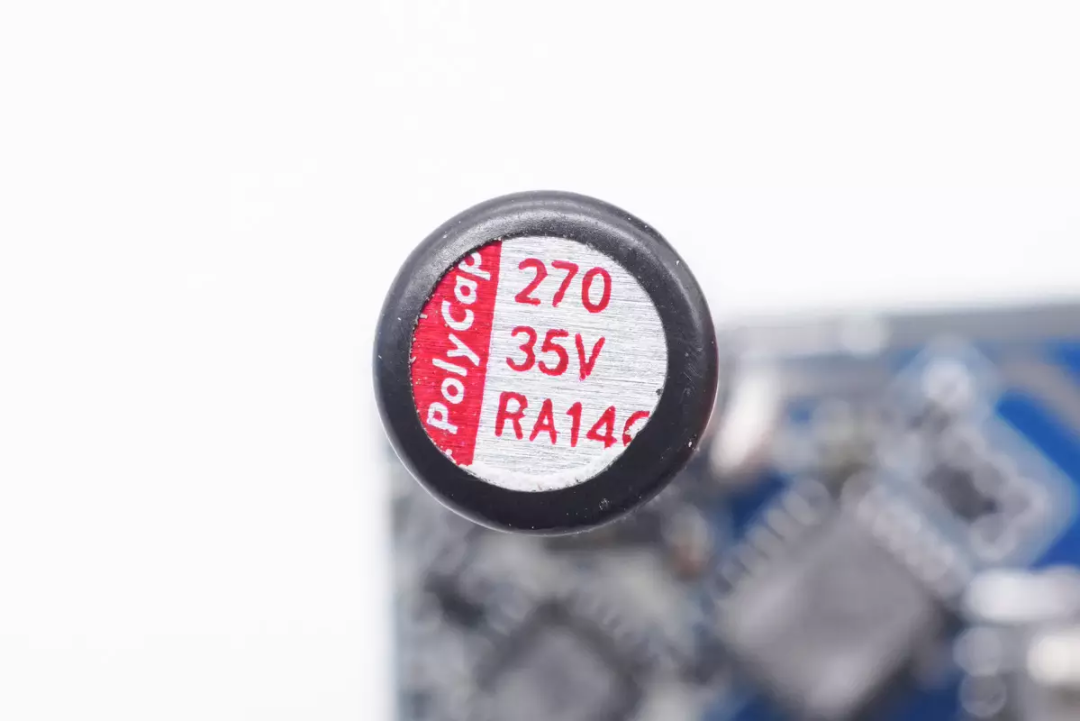

二次滤波固态电容来自PolyCap柏瑞凯，规格为25V 680μF，外套绝缘管保护。

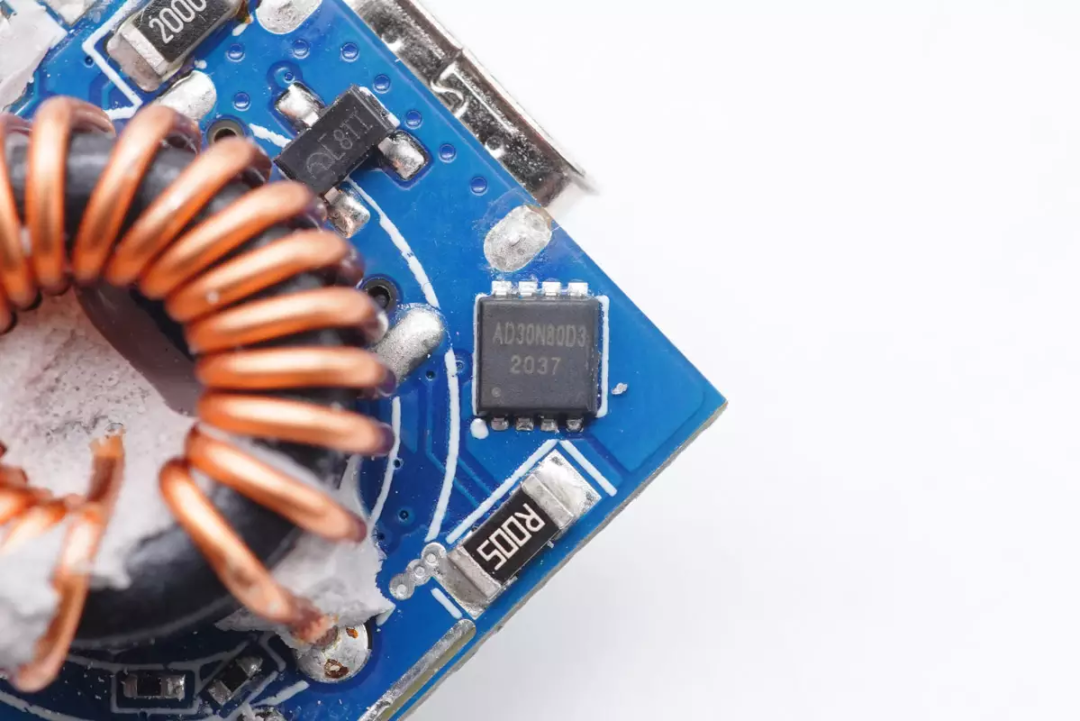

输出VBUS开关管采用砹德曼AD30N80D3，耐压30V，导阻3.8mΩ，P PAK 3X3封装。

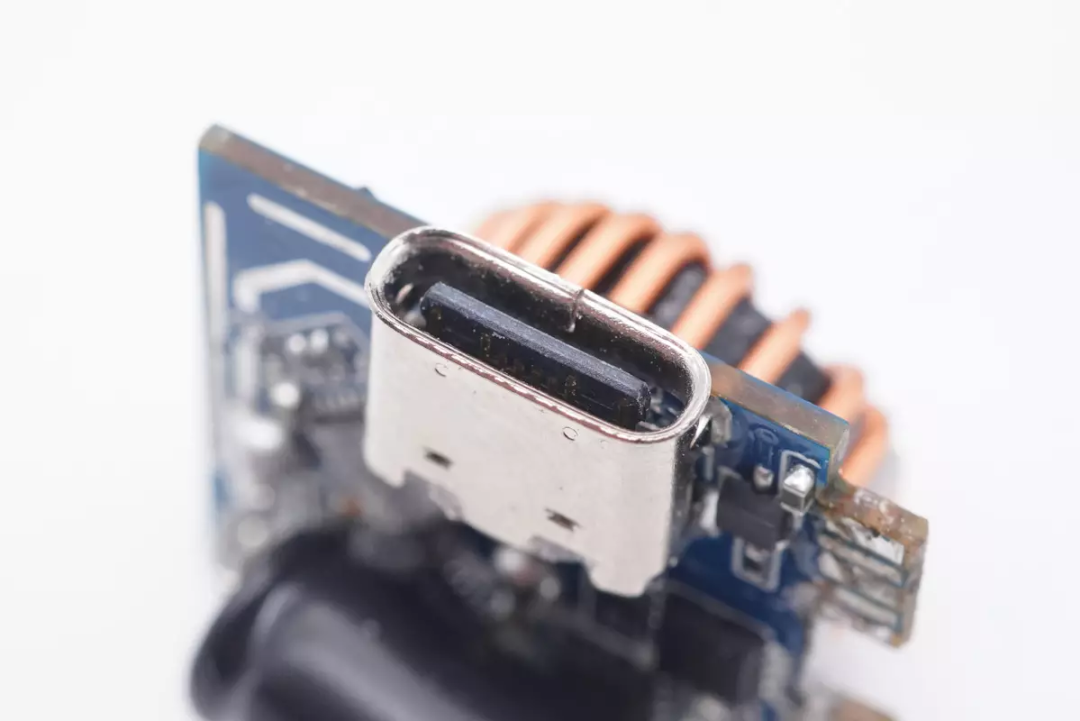

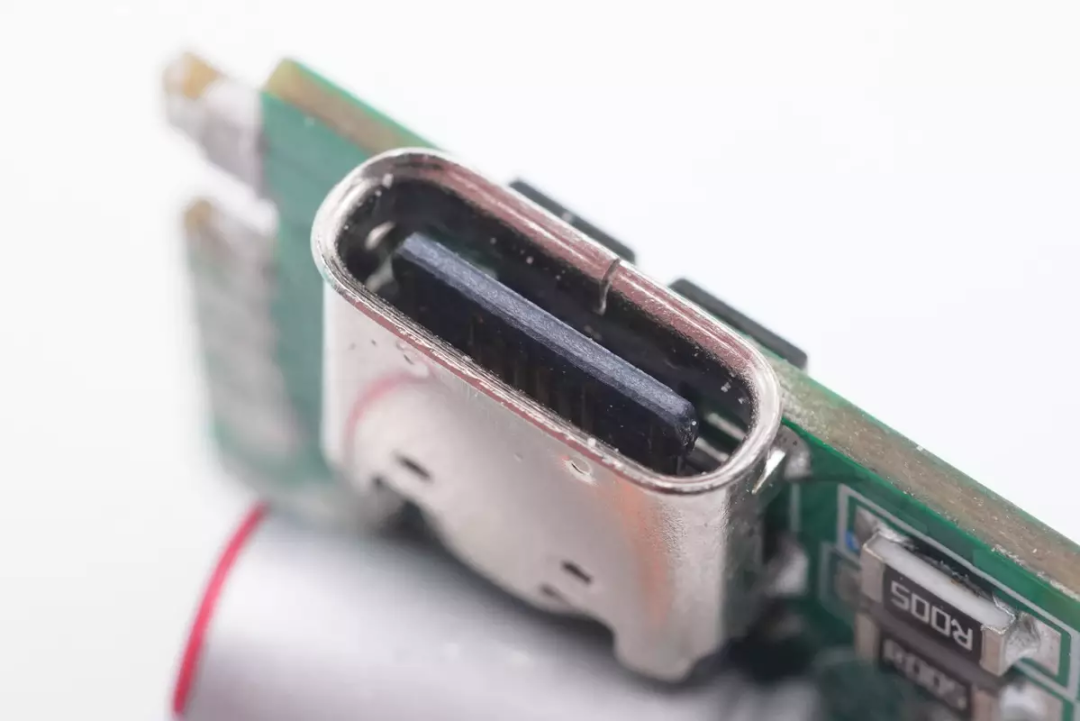

USB-C1母座特写。

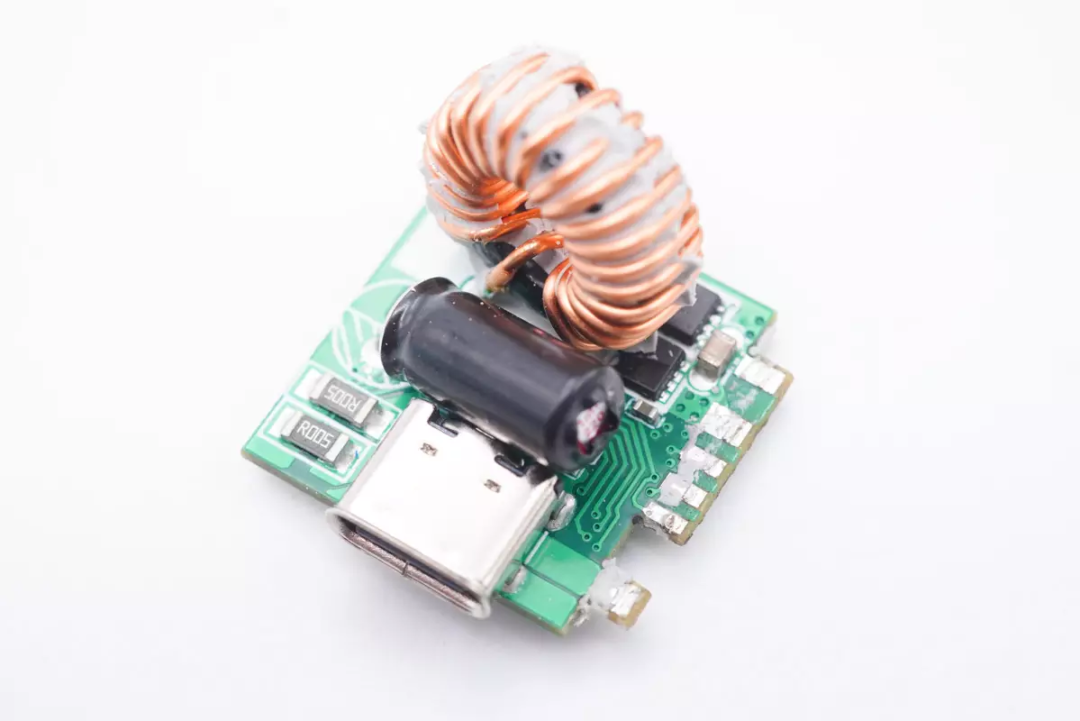

USB-C2母座所在小板为绿色，正面设有降压MOS管、降压电感、滤波固态电容以及协议芯片，电容同样做了绝缘保护。

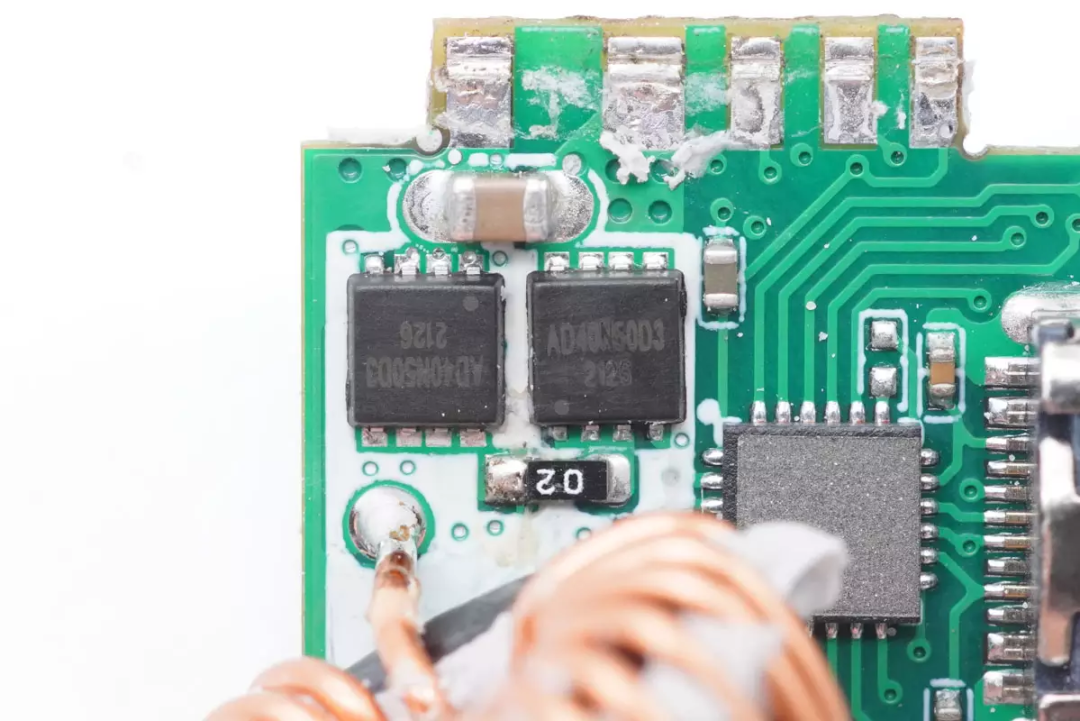

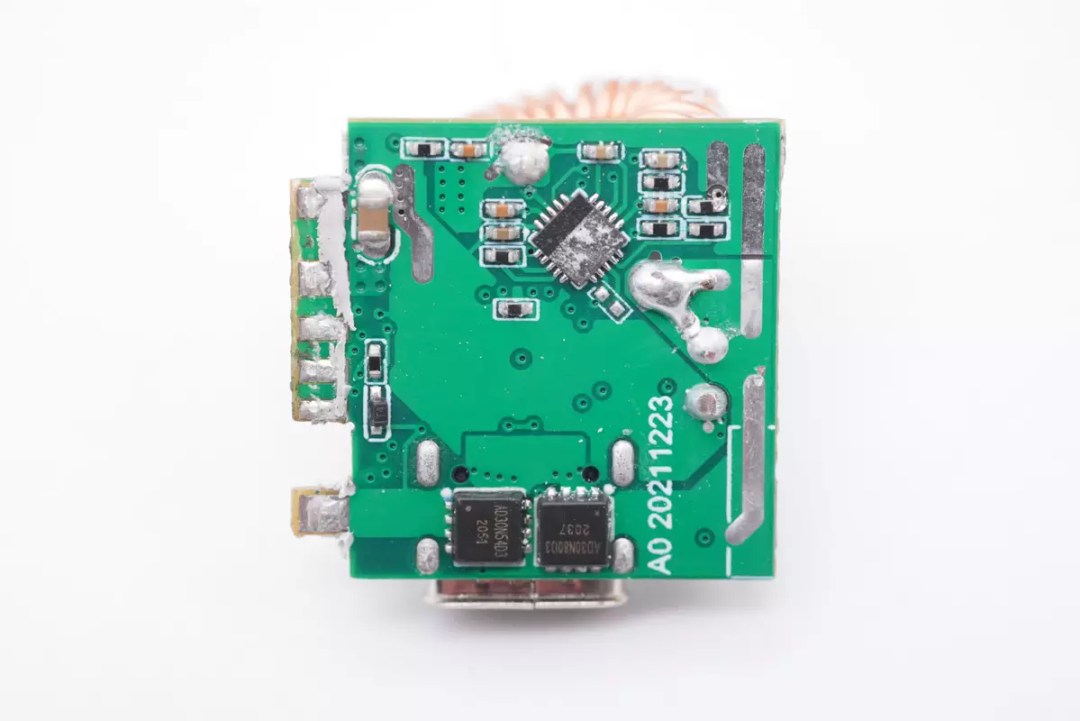

另一面设有降压控制器和两颗MOS管。
降压控制器特写，信息不详。

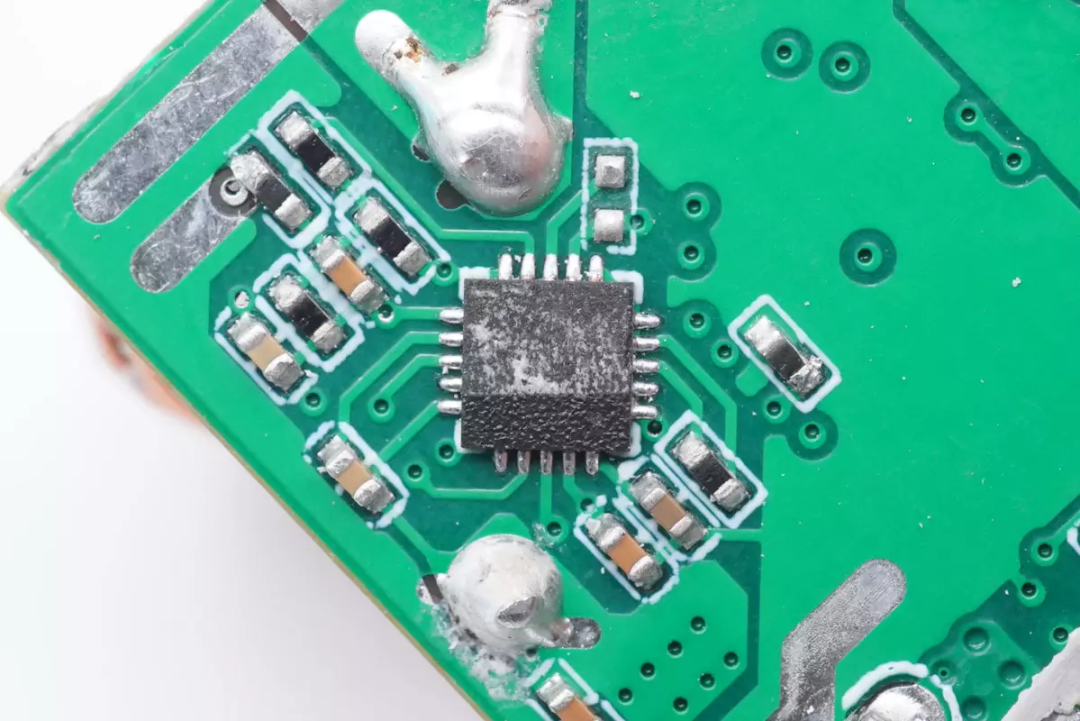

降压MOS管采用砹德曼AD40N50D3，NMOS管，耐压40V，导阻4.5mΩ。右边协议芯片同样打磨处理，信息不详。

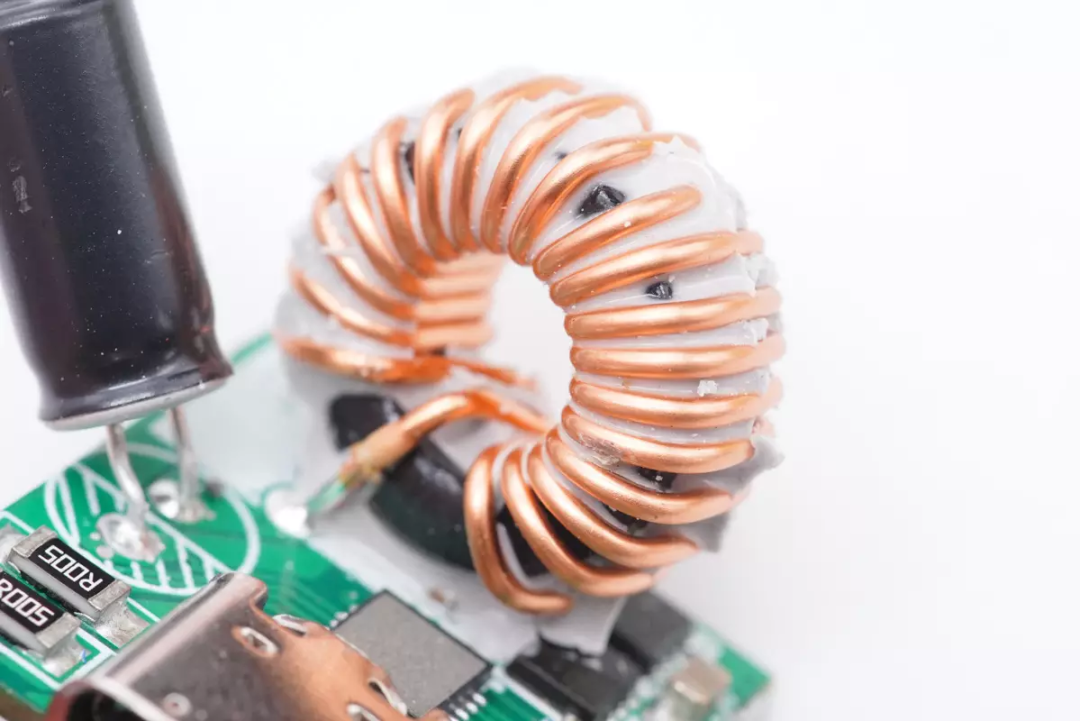

降压电感特写。

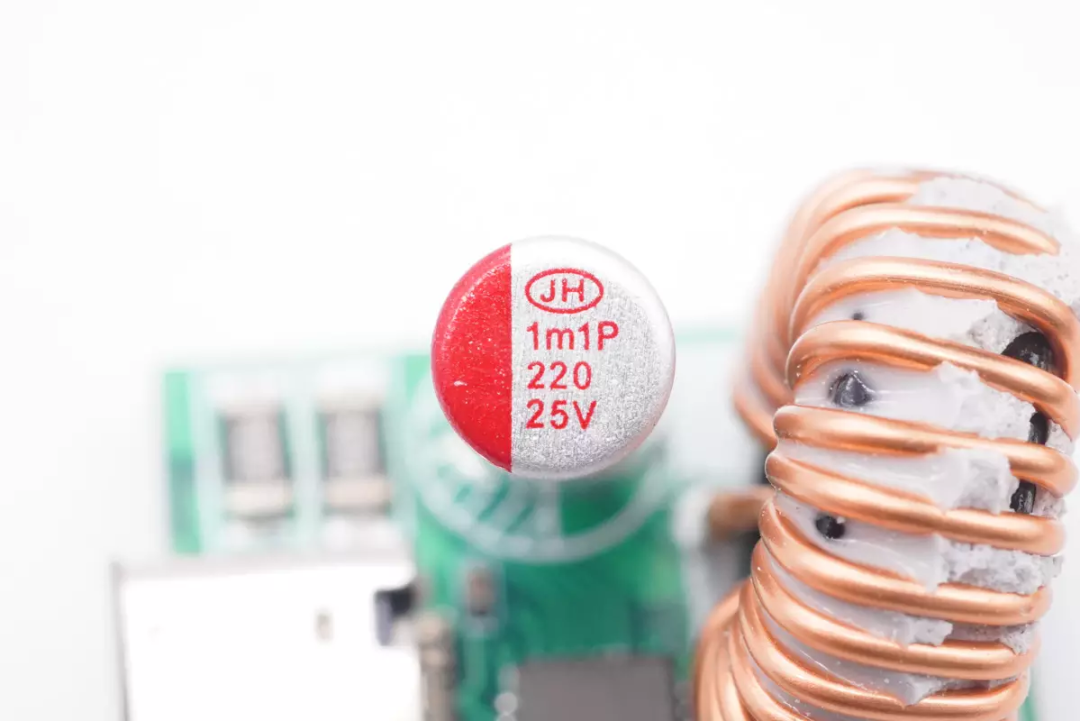

滤波固态电容来自江海，规格为25V 220μF。

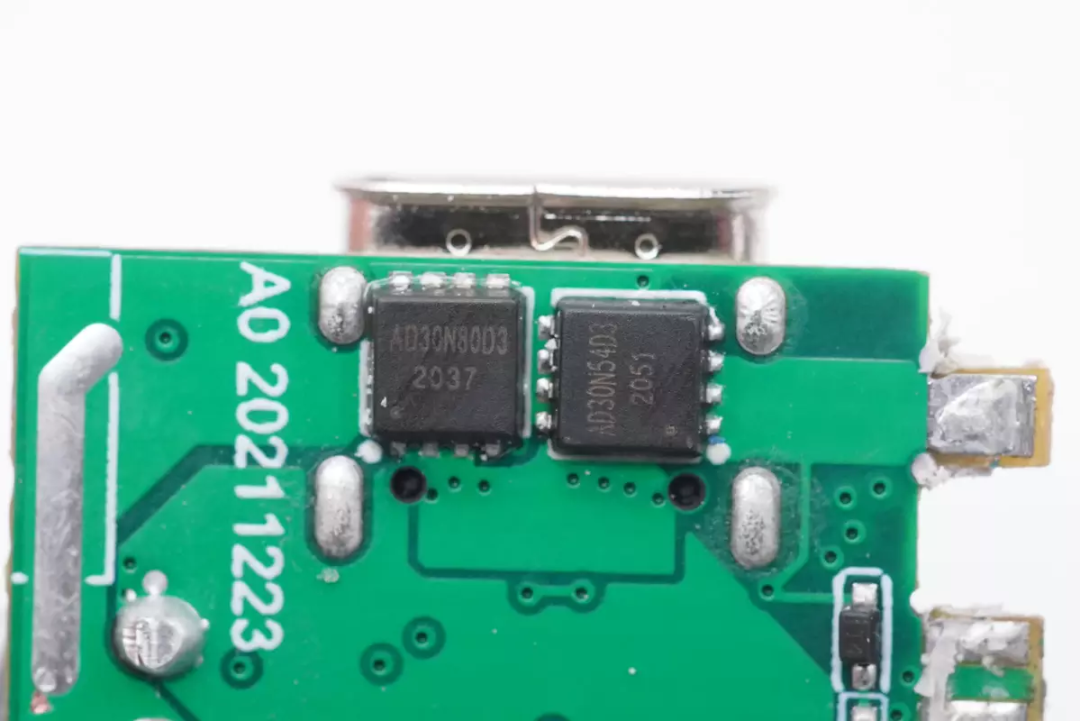

两颗砹德曼AD30N80D3 MOS管，用于C2和A端口输出功率分配。
USB-C2母座特写。

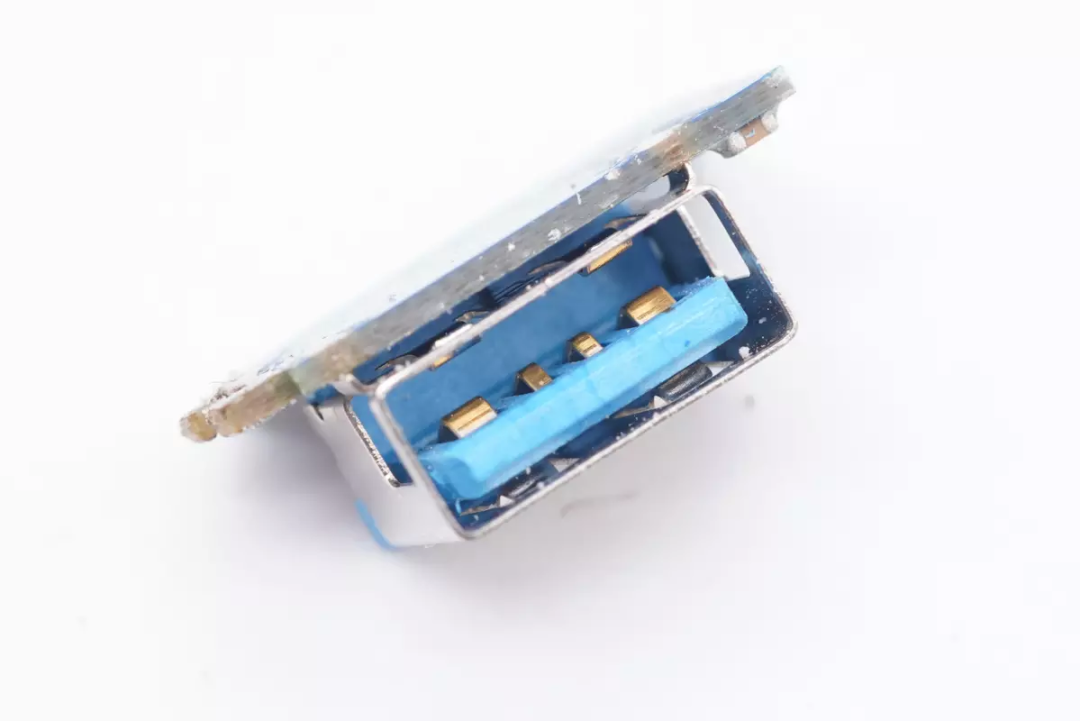

USB-A母座特写。

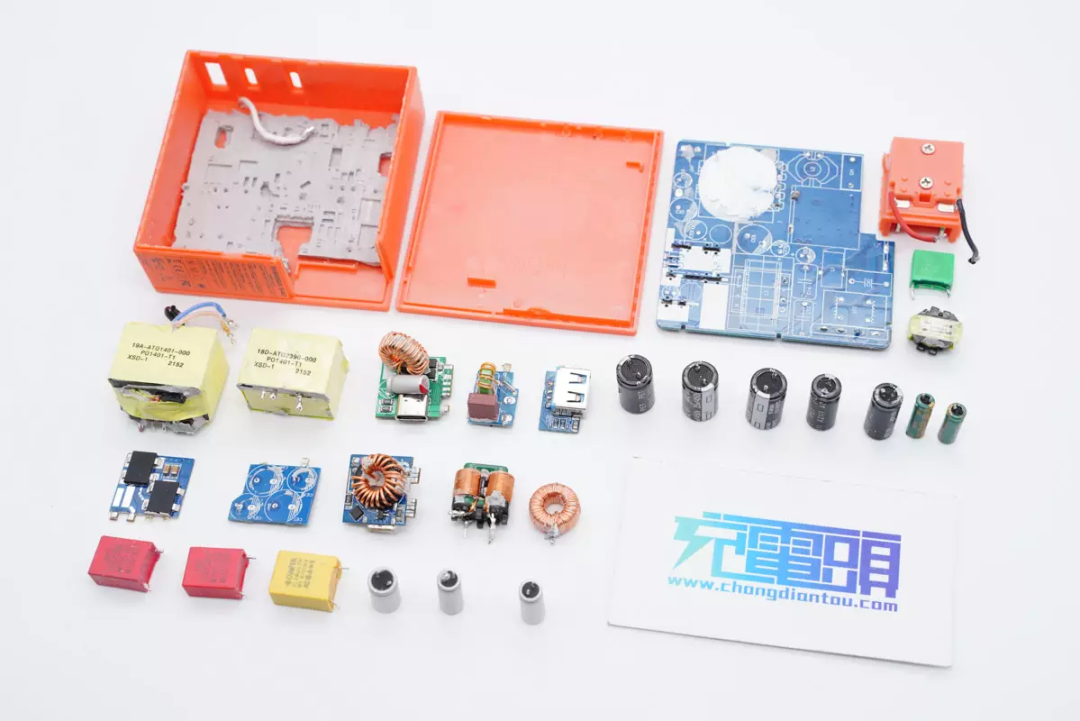

全部拆解完毕，来张全家福。
充电头网拆解总结
闪极这款140W充电器延续了家族尖锐设计风格，不仅配备了140W快充口，另外两个接口最大输出功率也有100W和30W，整体表现强悍，满足苹果多设备党极致快充、外带便携、多设备同时快充等应用需求。
充电头网提供拆解发现，充电器内部灌胶处理，对于这么大功率充电器来说，可以保证其优秀的散热性能以及长时间稳定工作。作为一款氮化镓充电器，氮化镓器件采用业内知名厂商纳微半导体的NV6127和NV6125，采用军康电解电容、江海、柏瑞凯固态电容进行输入输出滤波，整体做工用料扎实可靠。
