-----充电头网拆解报告第2413篇-----
前言
红米 Note12 探索版的推出，进一步刷新手机的有线快充功率达到210W，将手机充电时间带入个位数时代。得益于氮化镓技术的加持，210W的充电器，体积与传统充电器相当，不仅体积得到有效控制，高转换效率，也降低了充电器的温度。小米这款210W充电器型号为MDY-13-EU，支持20V10.5A输出规格，并兼容65W PD，兼顾笔记本电脑，平板电脑以及其他安卓手机充电。下面就带来这款充电器的拆解，看看刷新快充功率的充电器内部是如何设计。
此前充电头网还拆解过小米67W 1A1C UFCS氮化镓充电器、小米35W 1A1C UFCS融合快充充电器、小米120W氮化镓快充充电器、小米65W 1A1C氮化镓快充充电器、小米GaN充电器Type-C 33W等快充产品，欢迎查阅。
小米210W氮化镓充电器外观
充电器采用PC防火材质白色外壳，腰身依旧是亮面设计，两端磨砂。

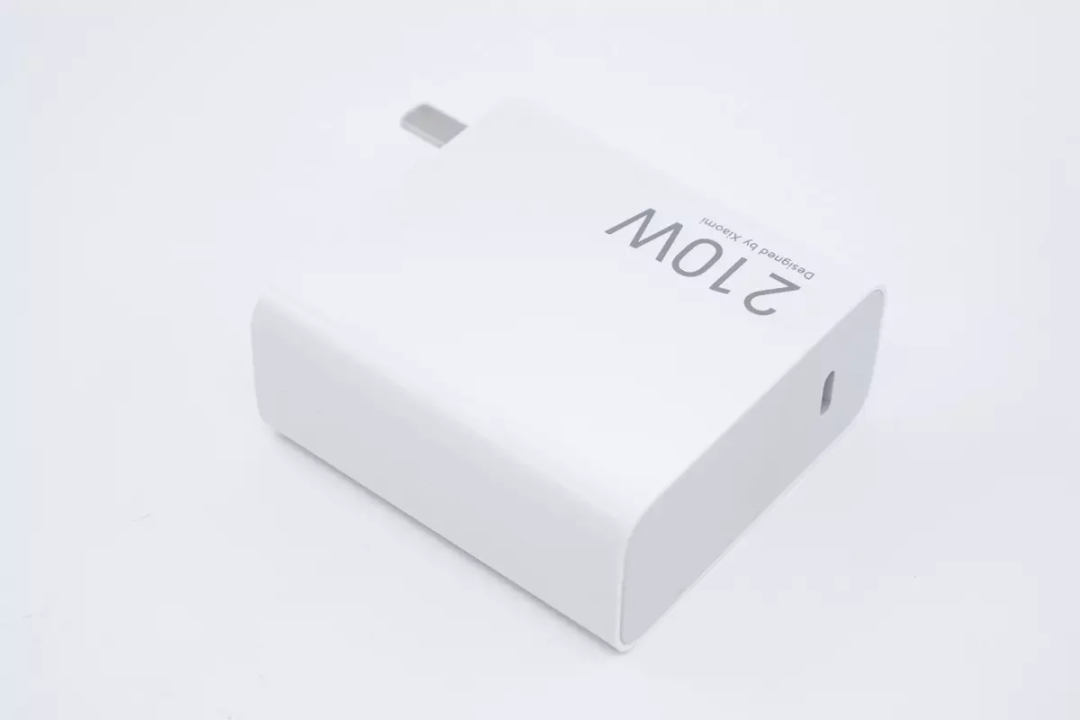

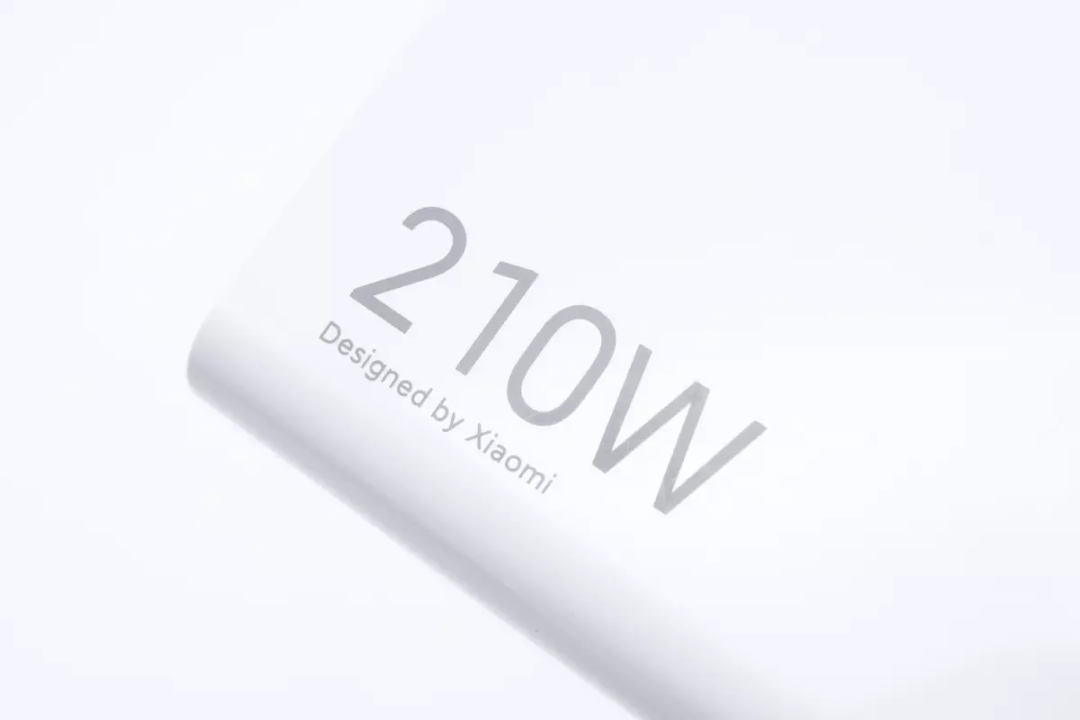

正面印有210W和Designed by Xiaomi字样。
充电器配备固定国标插脚，靠一侧布局方便插拔。

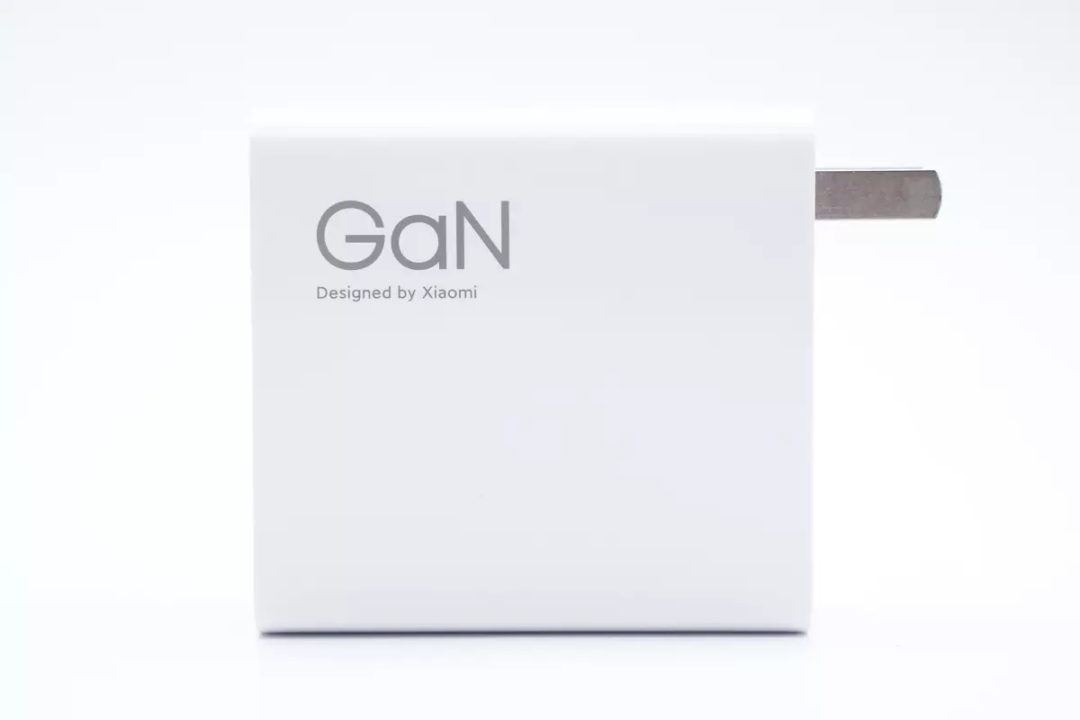

机身背面是和正面一样的特点标识设计。

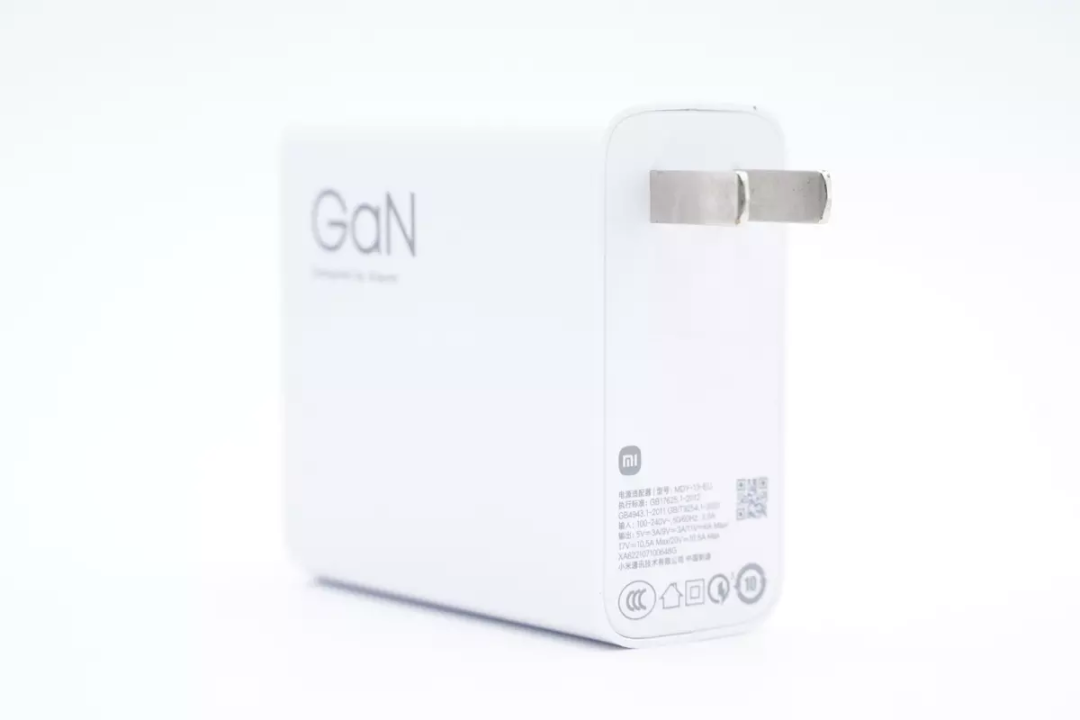

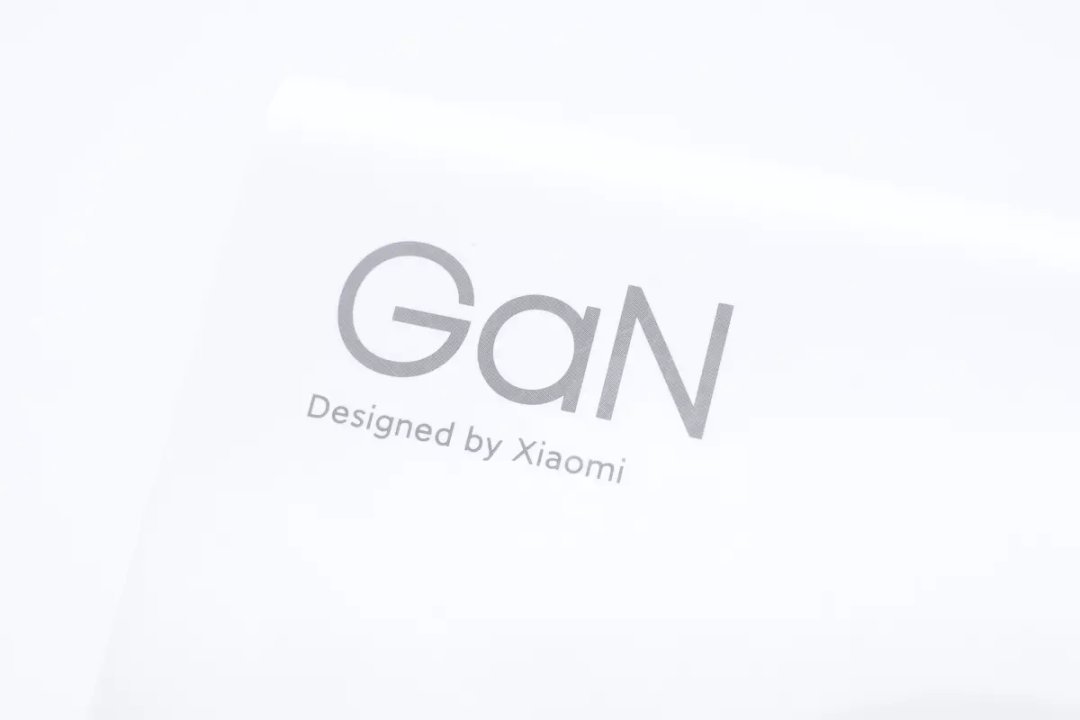

背面印的是GaN和Designed by Xiaomi，通过正背面的设计可以了解到，这是小米设计的一款210W氮化镓充电器。

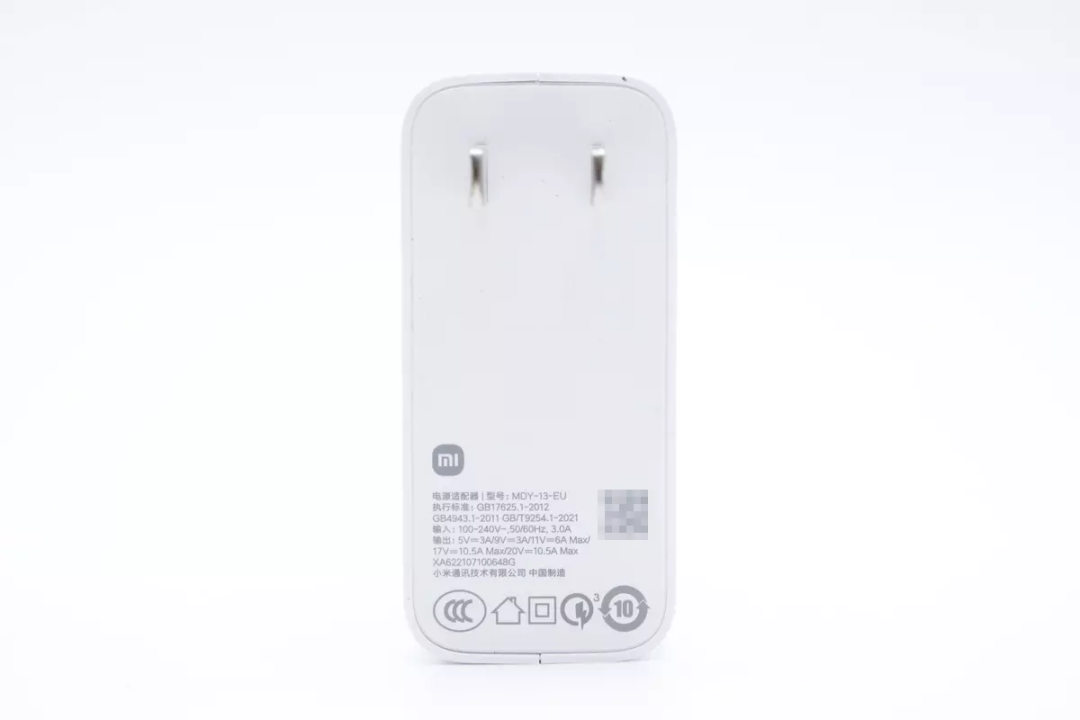

输入端外壳印有充电器参数，型号MDY-13-EU，支持100-240V~ 50/60Hz 3A输入，以及5V3A、9V3A、11V6A、17V10.5A、20V10.5A输出，充电器通过了CCC认证。

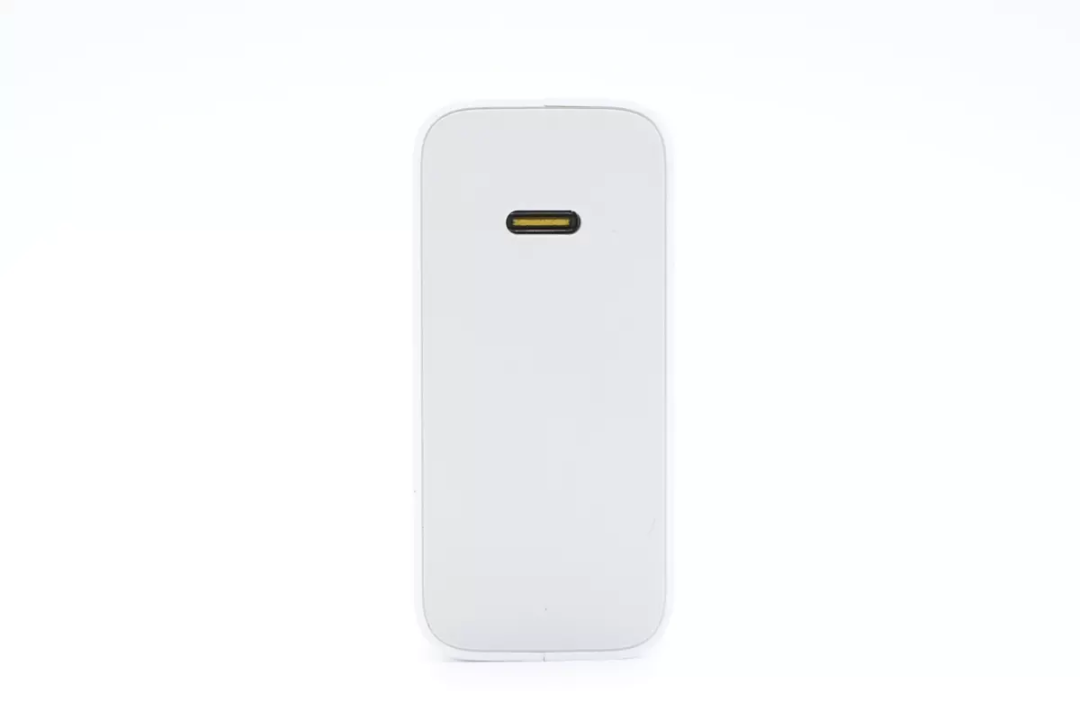

输出端配备单USB-C接口。

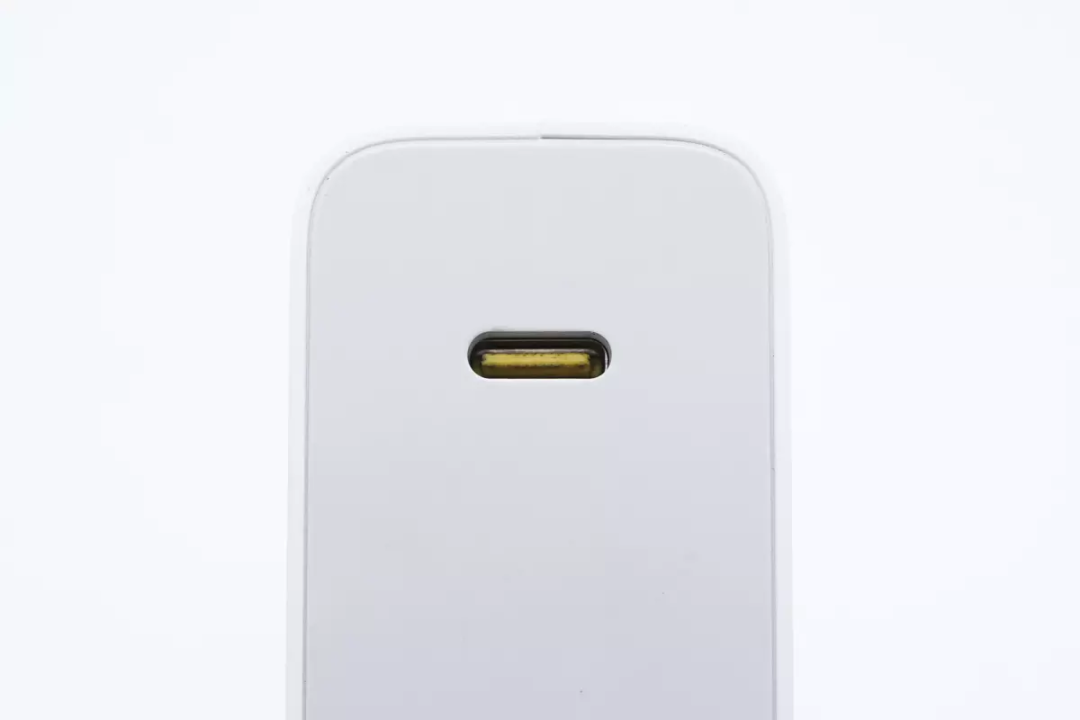

USB-C接口胶芯为黄色。

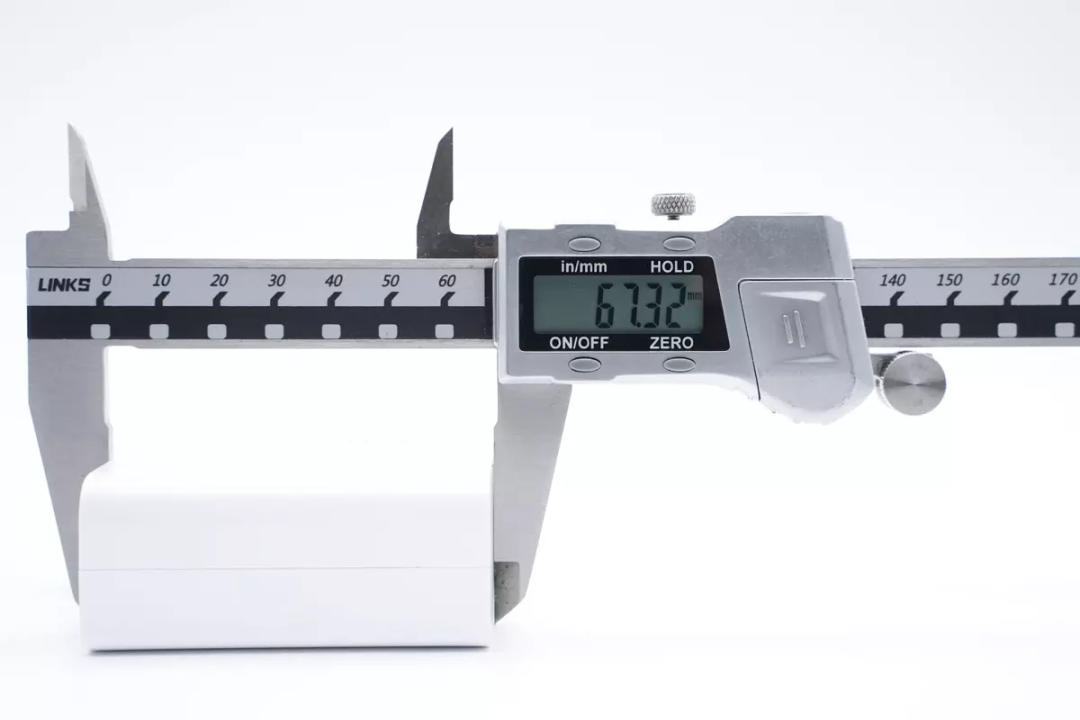

测得充电器机身高度为67.32mm。

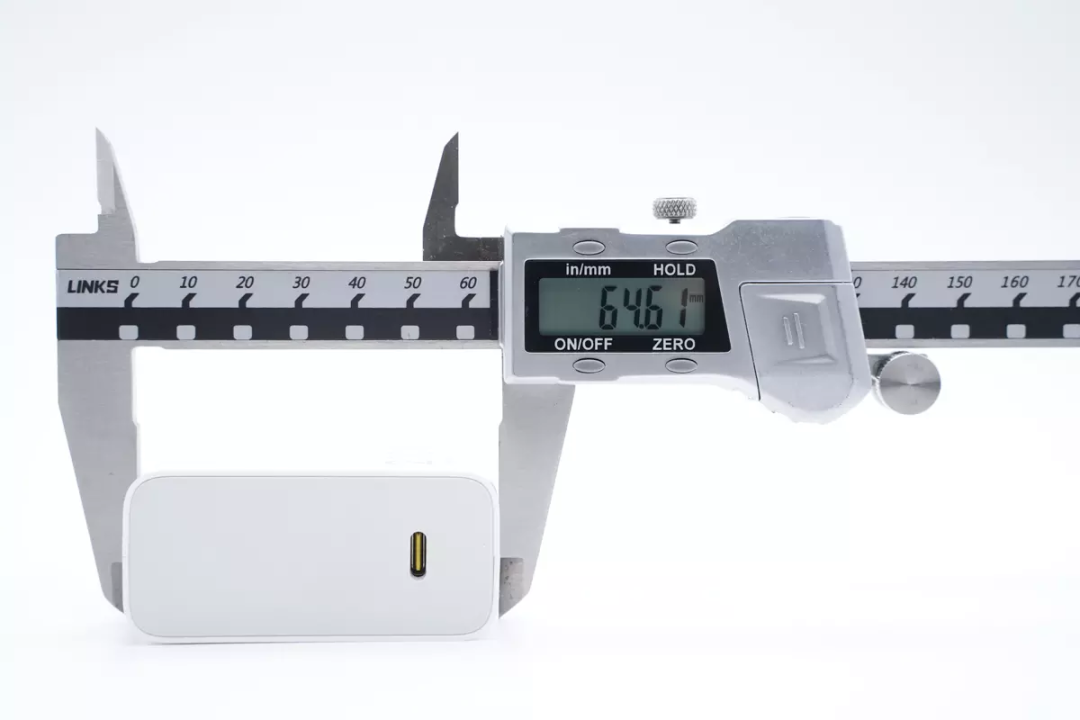

宽度为64.61mm。

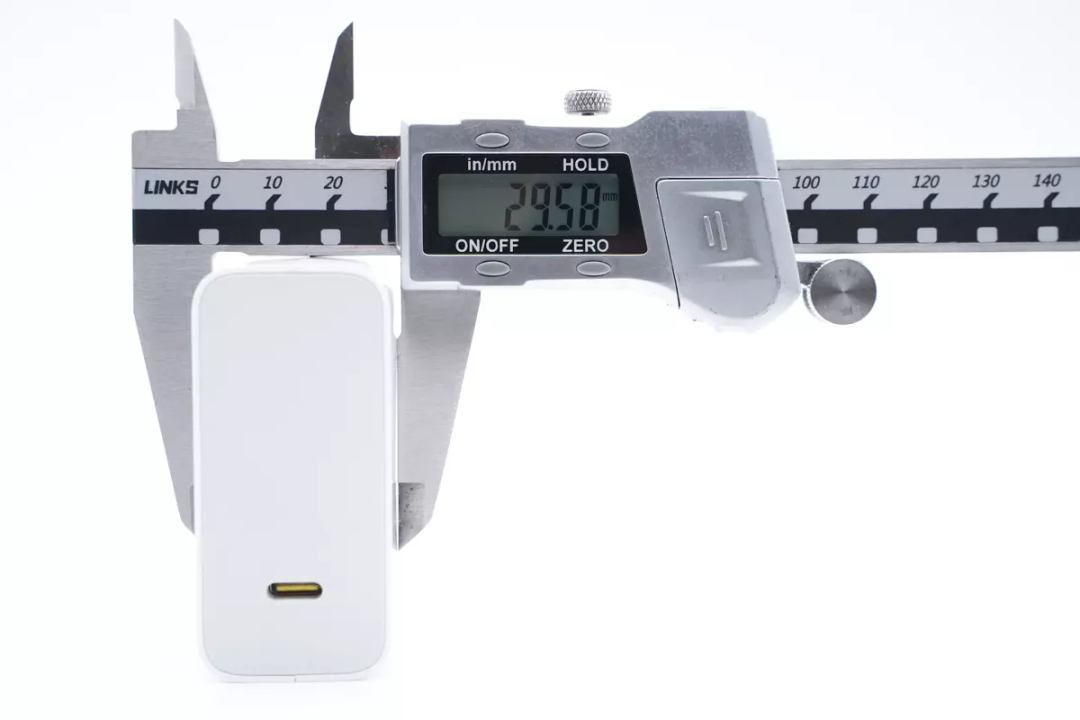

厚度为29.58mm。

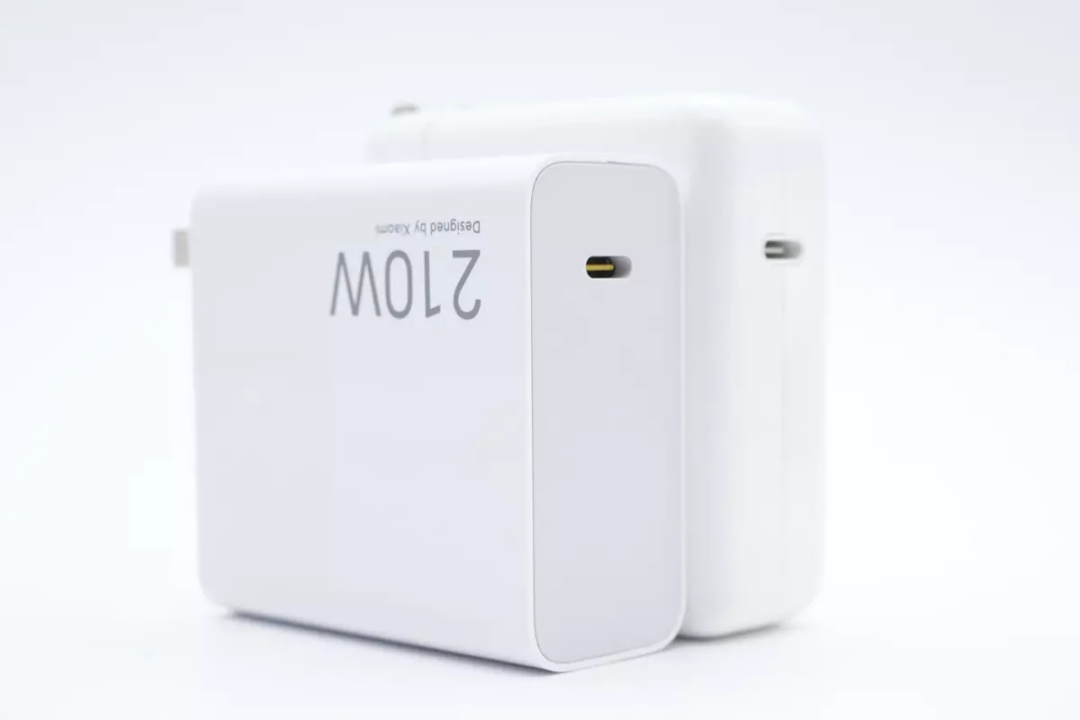

和苹果61W充电器对比，机身还要稍小一圈。

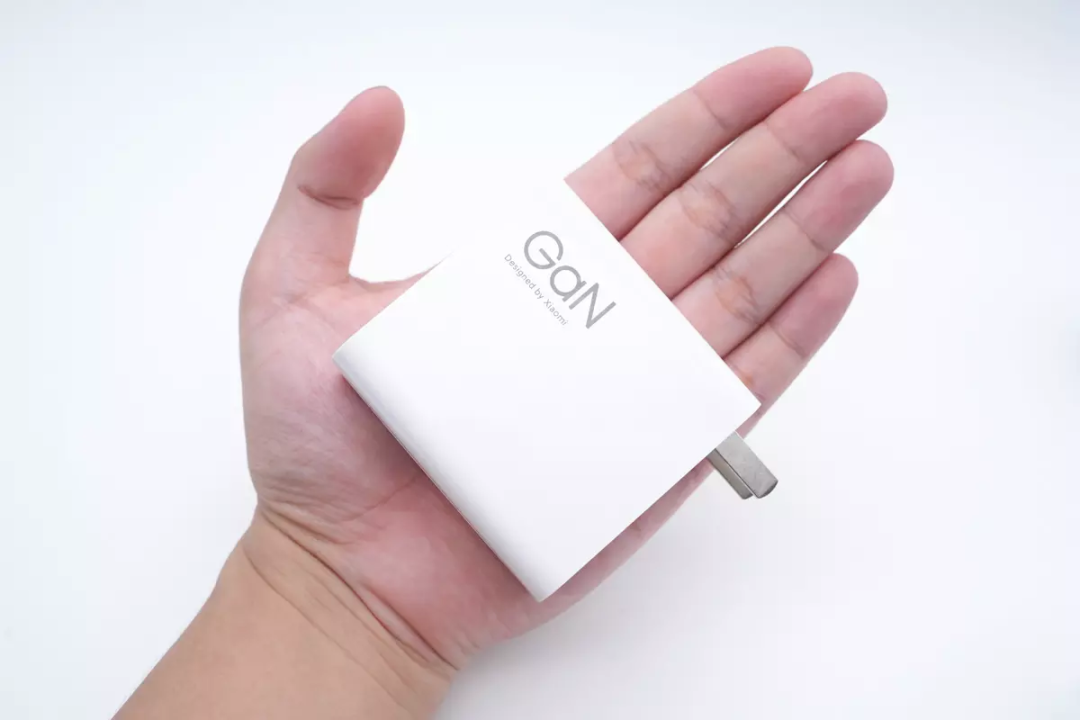

拿在手上的大小直观感受，210W功率只有这般大小，相当了不起。

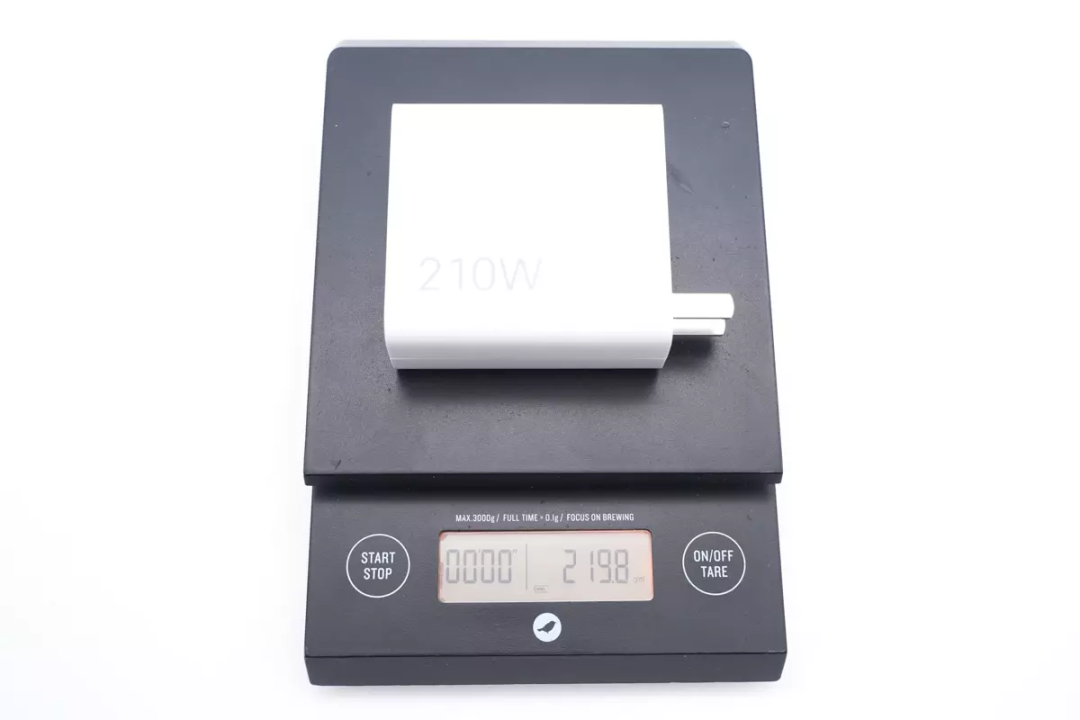

另外测得充电器净重约为220g。

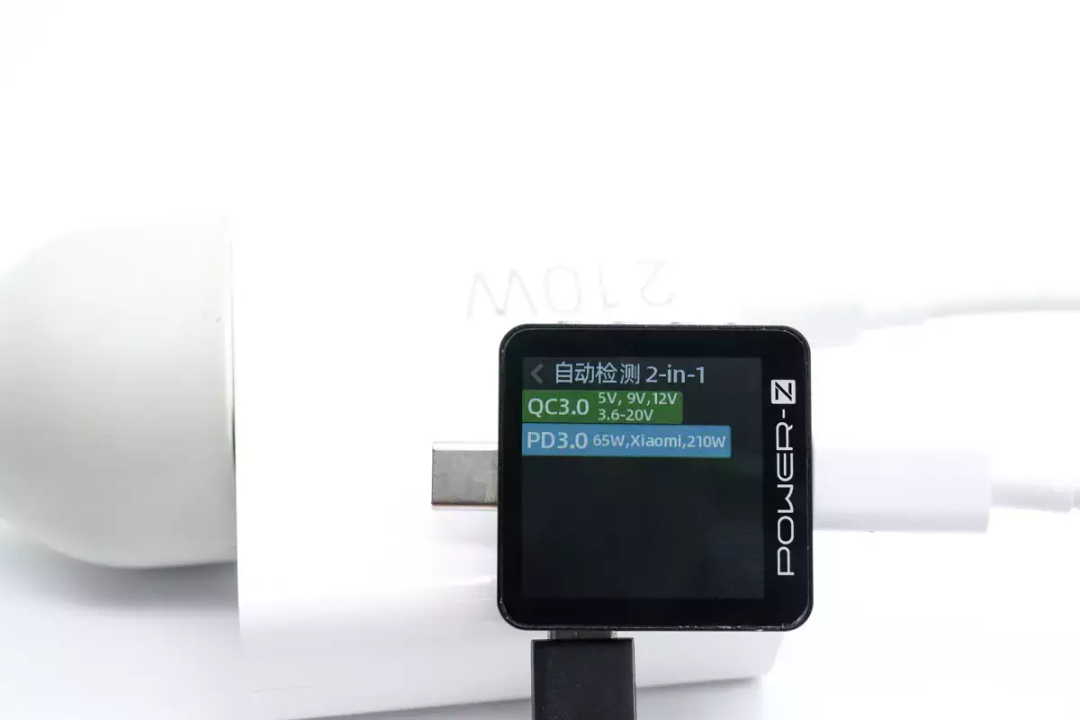

使用ChargerLAB POWER-Z KM002C测得USB-C口支持QC3.0、PD3.0通用快充协议，以及小米210W私有快充协议。

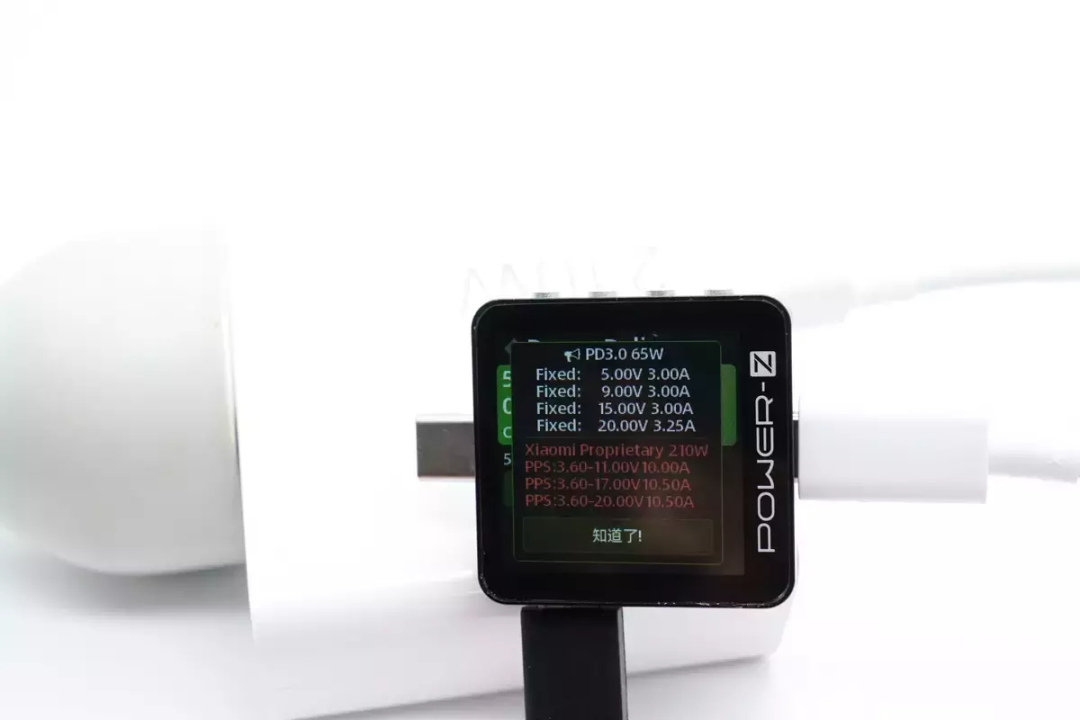

并且PDO报文显示还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及3.6-11V10A、3.6-17V10.5A、3.6-20V10.5A三组小米专属PPS电压档位。

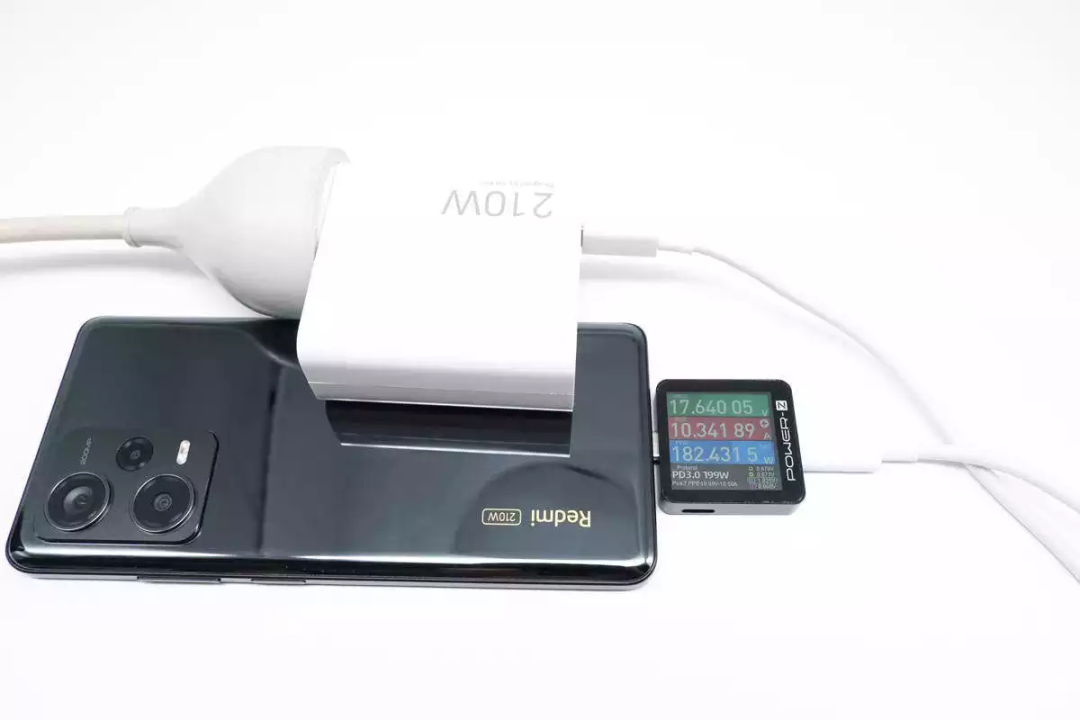

使用210W快充套装为红米Note12 探索版充电，功率为17.64V 10.34A 182.43W，成功触发快充。
小米210W氮化镓充电器拆解
看完了这款充电器的外观和协议测试，下面就对充电器进行拆解，看看内部的设计和用料，是怎么做到210W超大功率输出的。

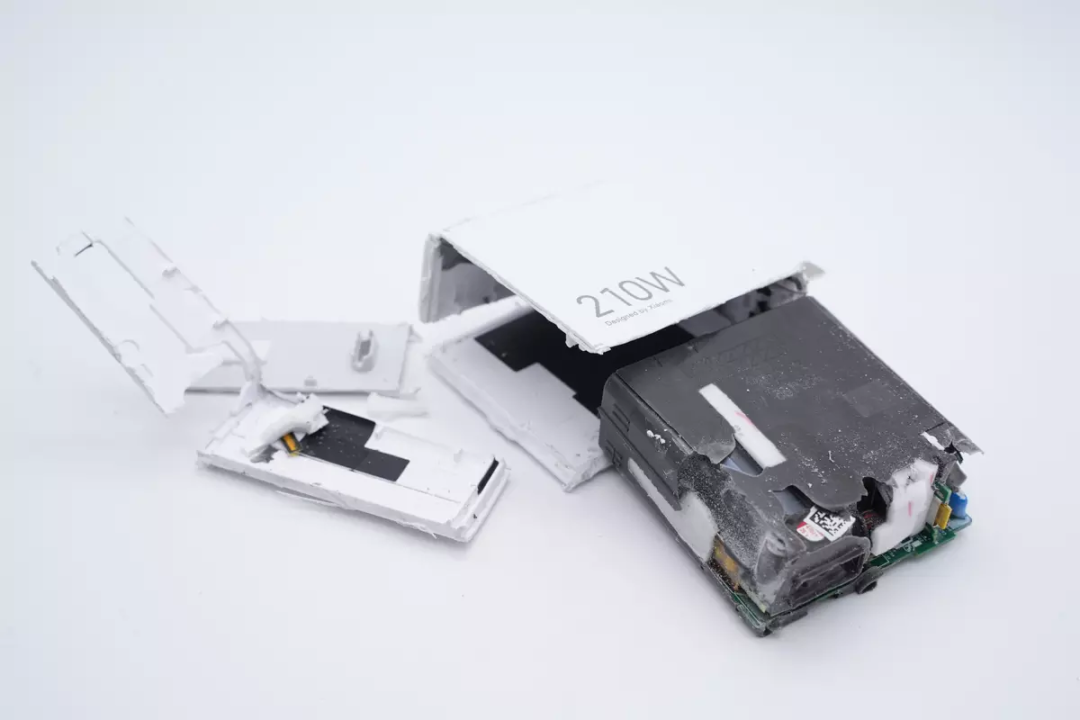

首先使用切割机切开外壳，充电器内部PCBA模块灌胶填充，增强散热能力，并且增加热容量，降低快充时的温升。

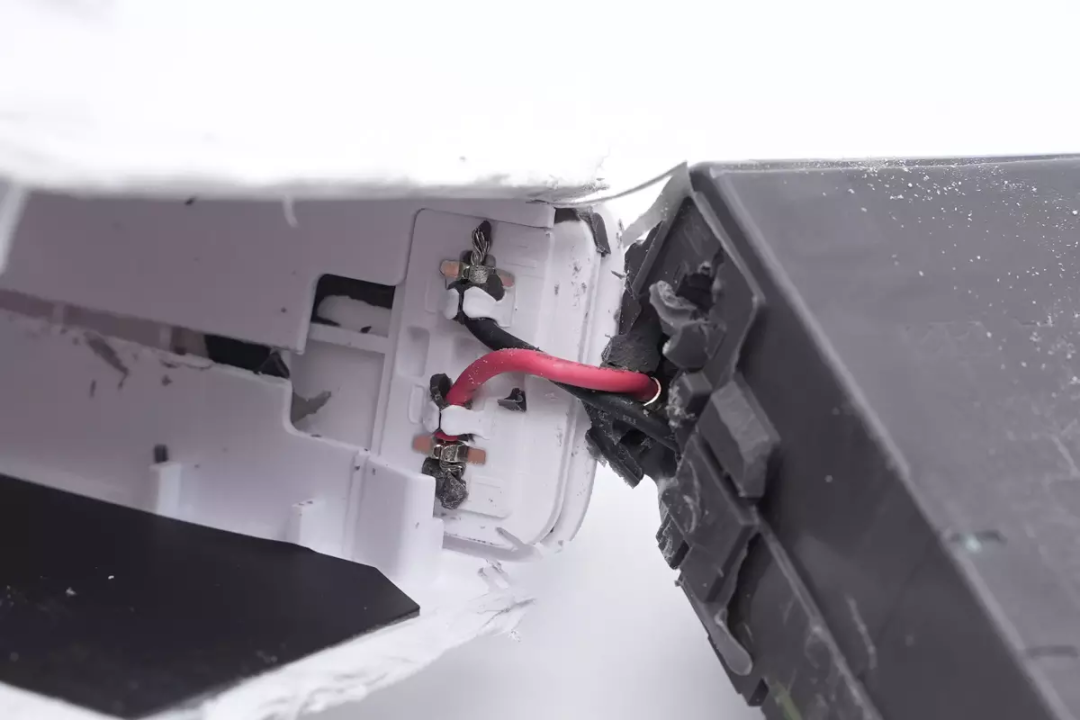

充电器内部采用导线连接，插脚端为压接连接。

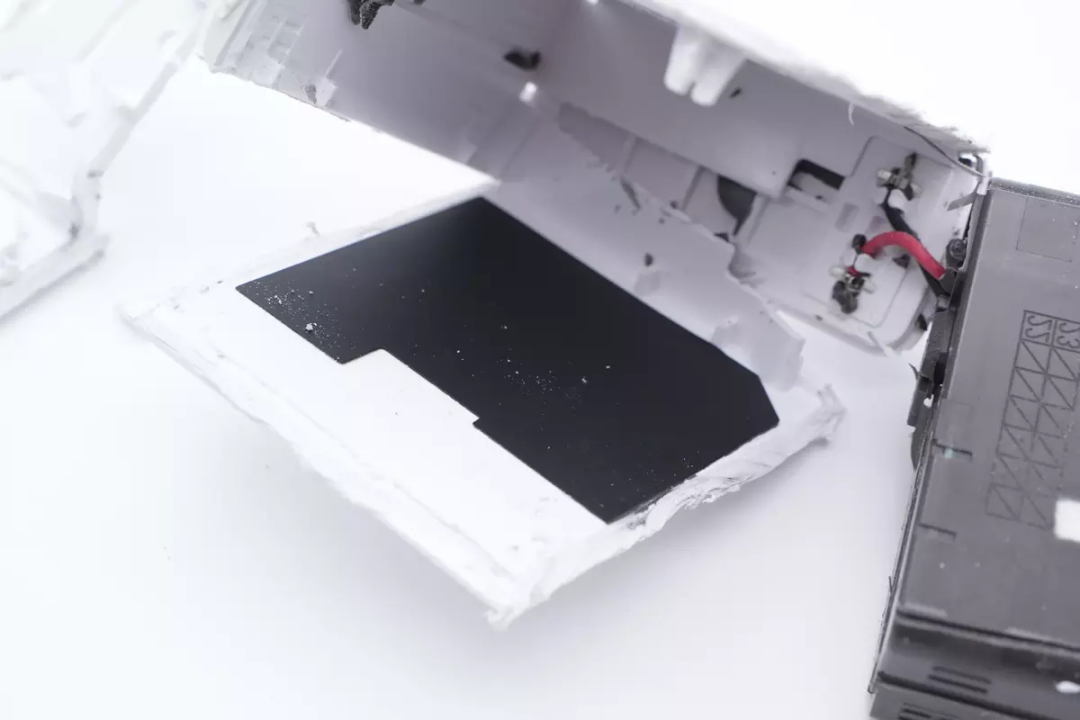

外壳内部粘贴石墨导热贴，均匀散发热量。

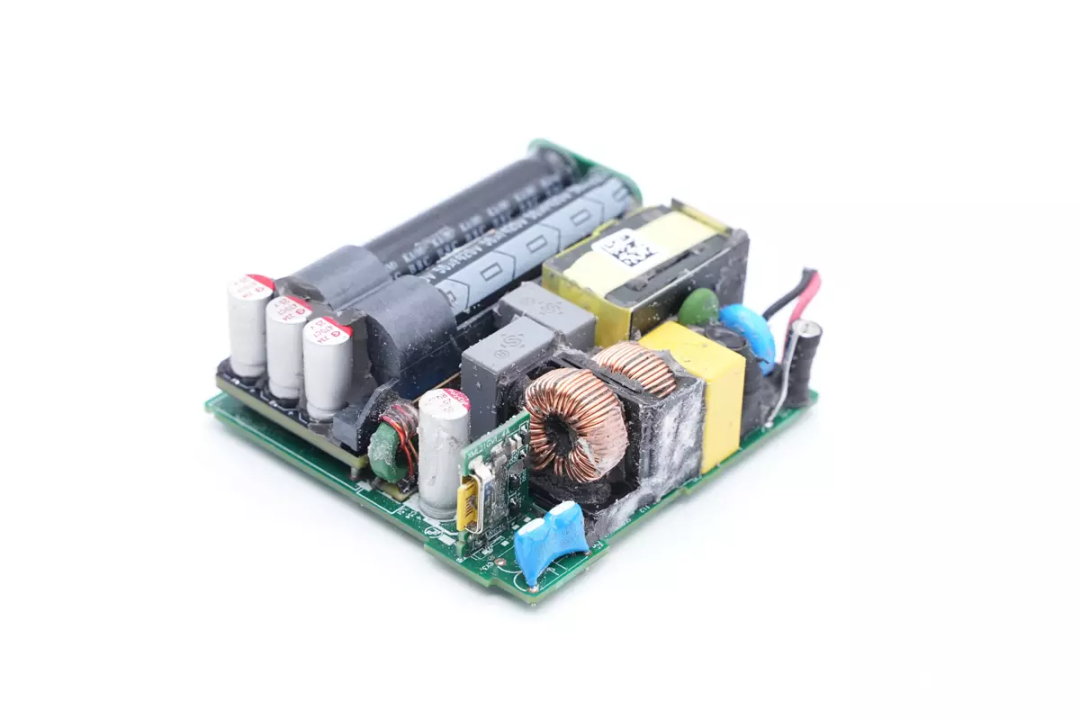

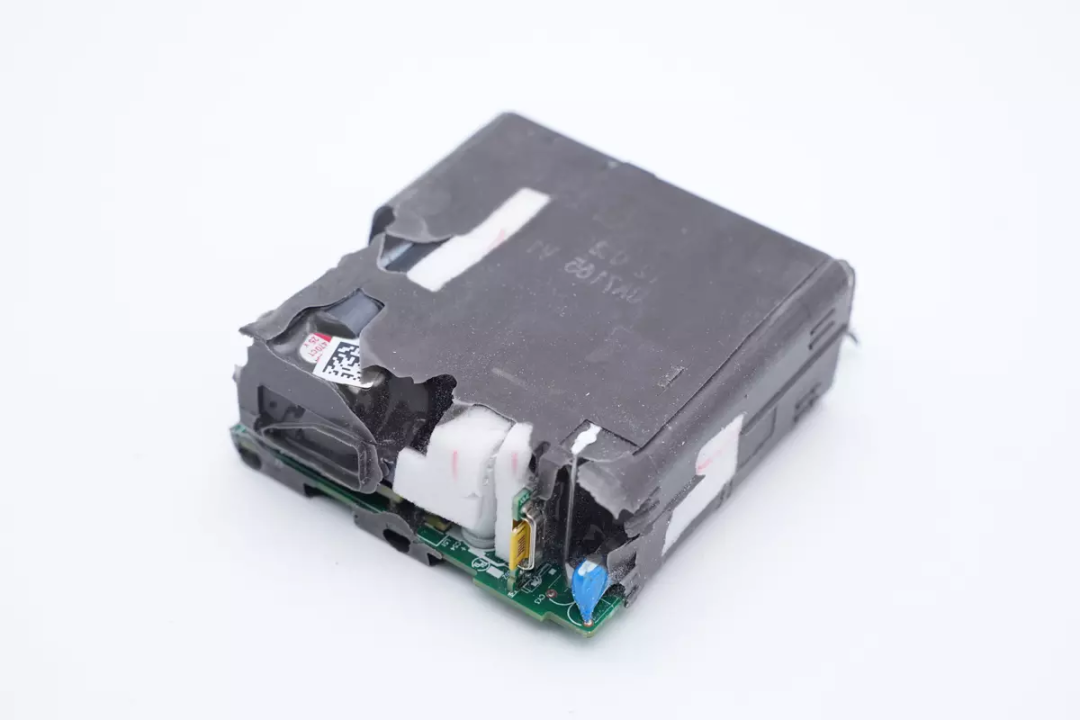

PCBA模块一览，整体采用灌胶填充，填充元件之间的空隙。

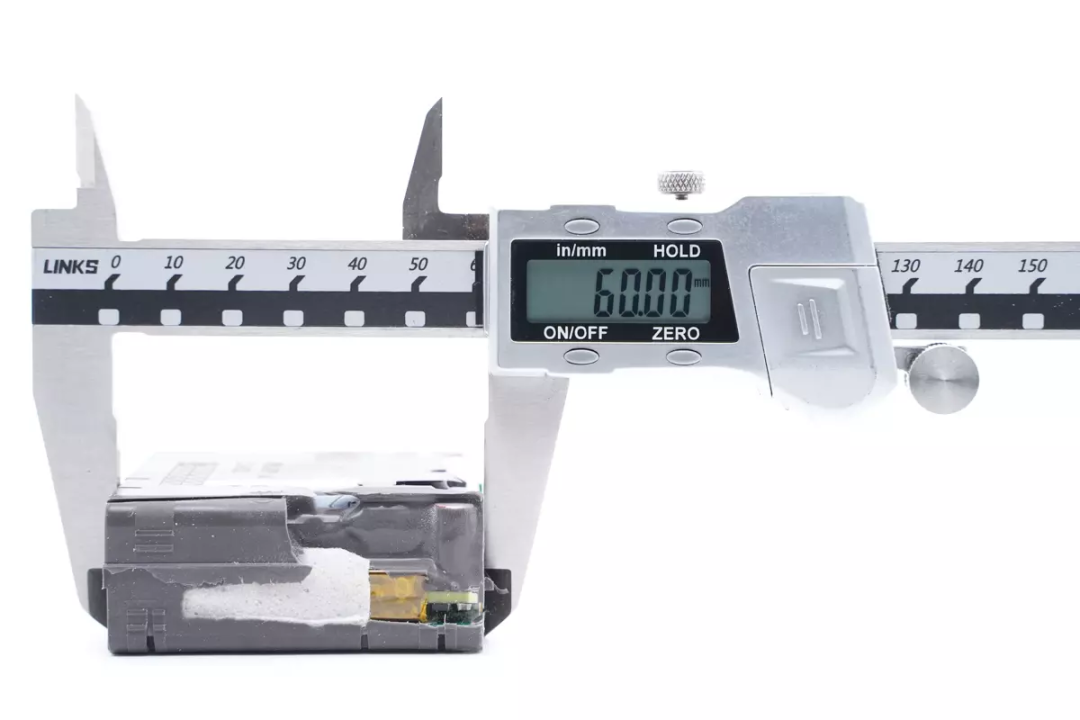

使用游标卡尺测得PCBA模块长度约为60mm。

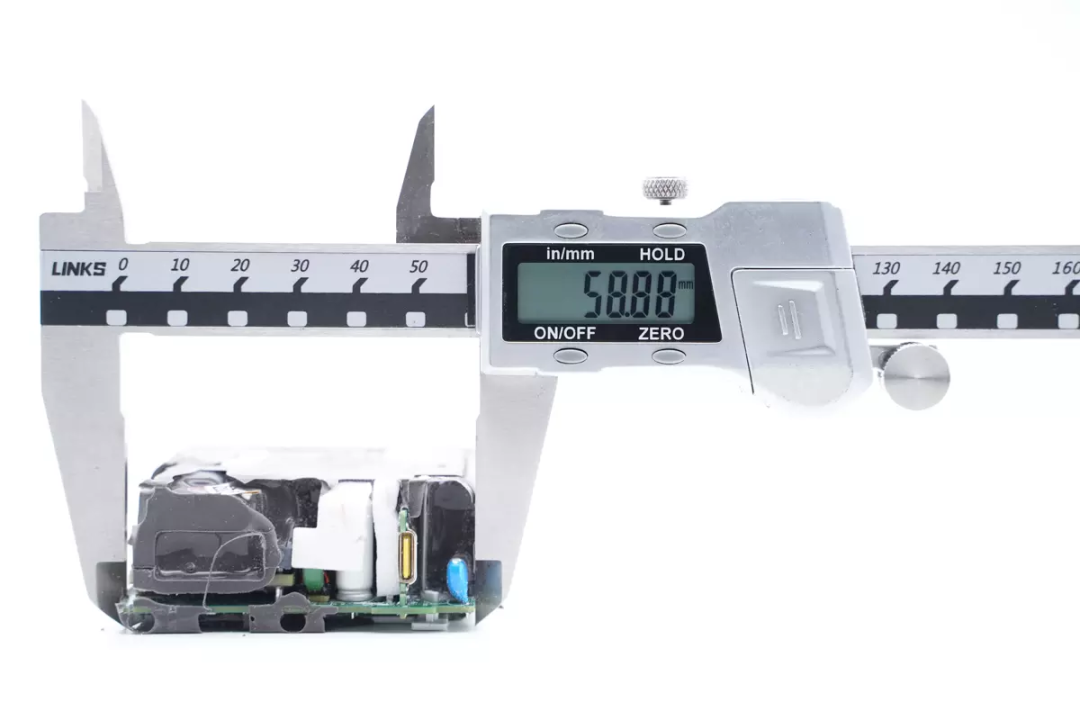

PCBA模块宽度约为58.88mm。

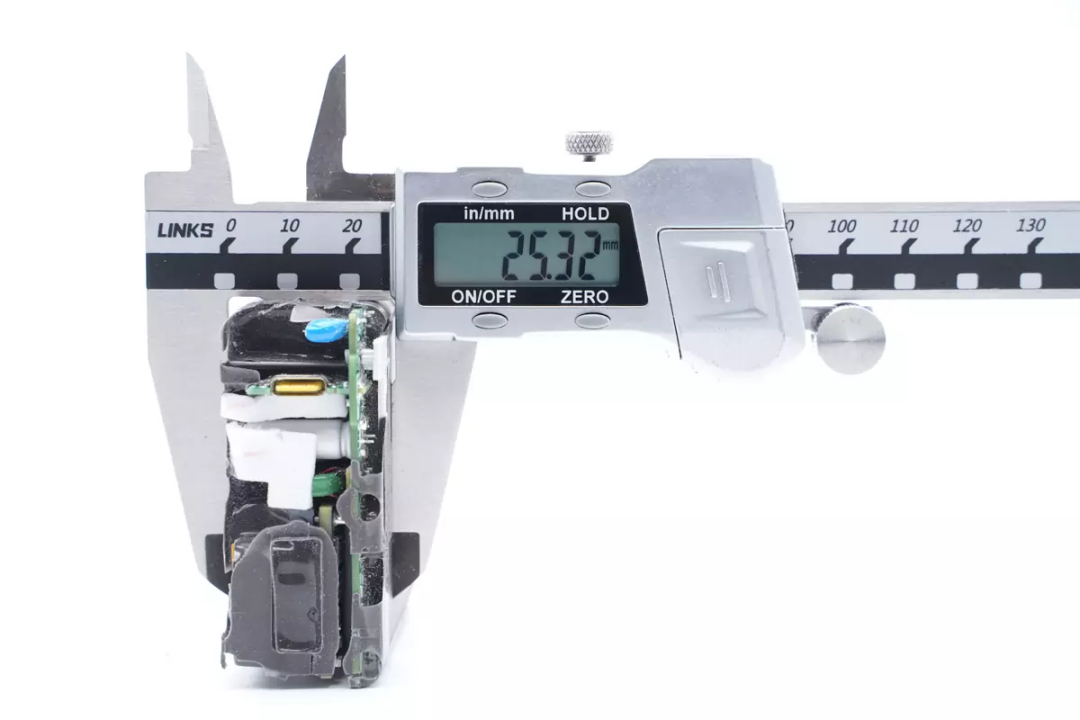

PCBA模块厚度约为25.32mm。

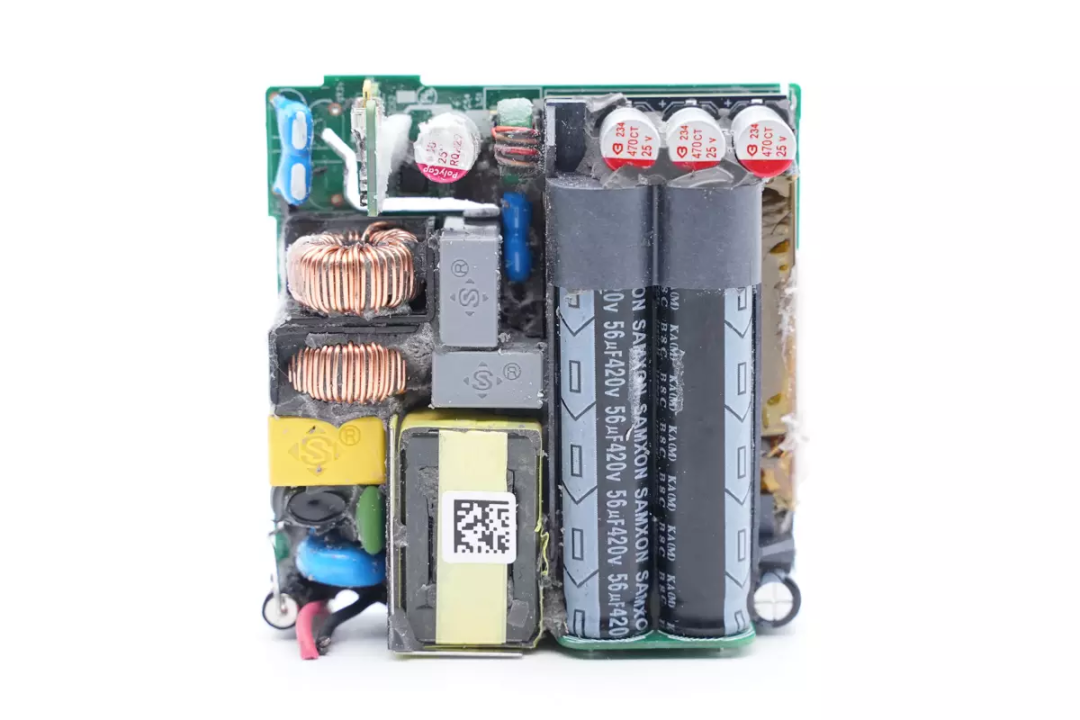

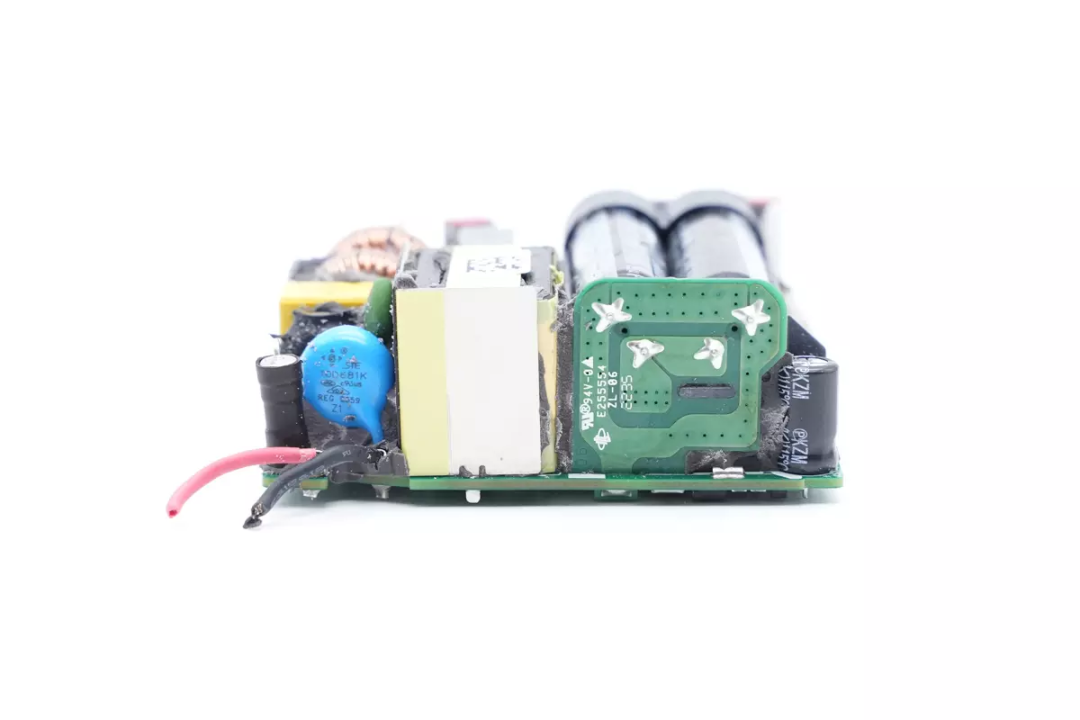

清理掉灌封胶，PCBA模块左下角为电源输入端，焊接保险丝，压敏电阻，热敏电阻，安规X2电容。在中间下方是PFC升压电感，升压电感右侧是高压滤波电容，焊接在垂直的小板上。在电容下方是平面变压器。右上角为输出滤波电容，左上角小板焊接USB-C母座输出。

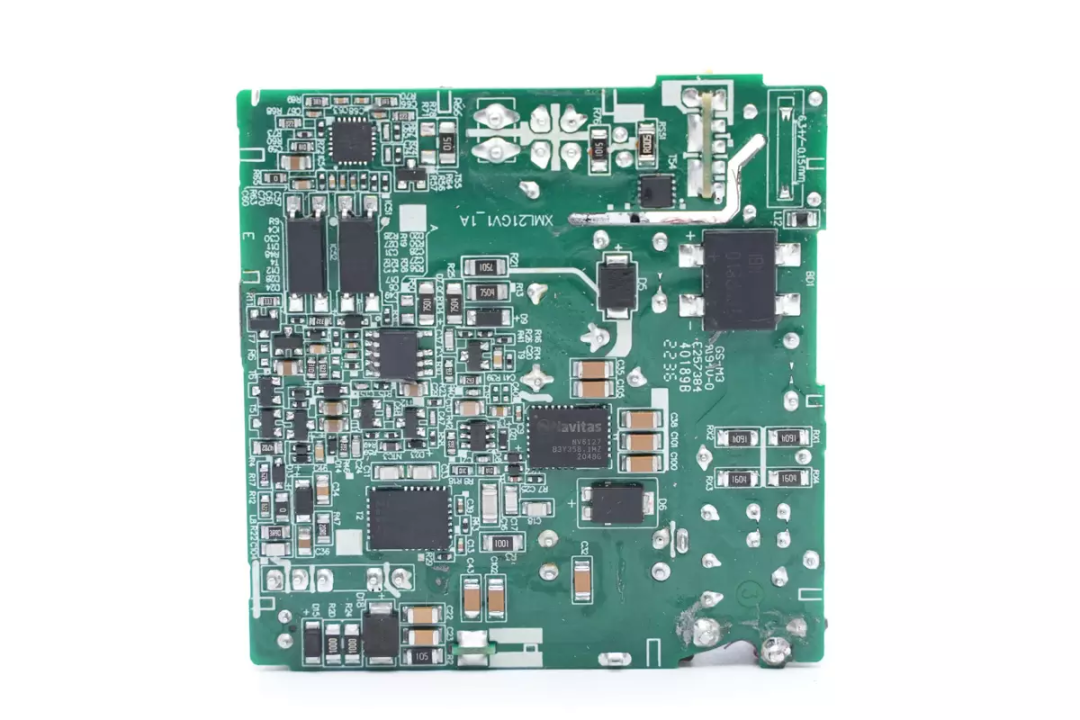

背面右侧焊接整流桥，左上角焊接协议芯片，下方两颗光耦分别用于PFC和反激开关电源控制。左侧下方焊接PFC控制器和反激控制器，和两颗纳微的氮化镓功率芯片。
通过对PCBA模块的观察发现，这款210W充电器采用PFC+QR反激开关电源架构，同步整流，支持宽范围电压输出。其中PFC升压控制器来自矽力杰，反激控制器来自安森美，两颗氮化镓功率芯片均来自纳微。下面我们就从输入端开始了解各个器件的信息。
交流输入端一览，导线冷压端子焊接。

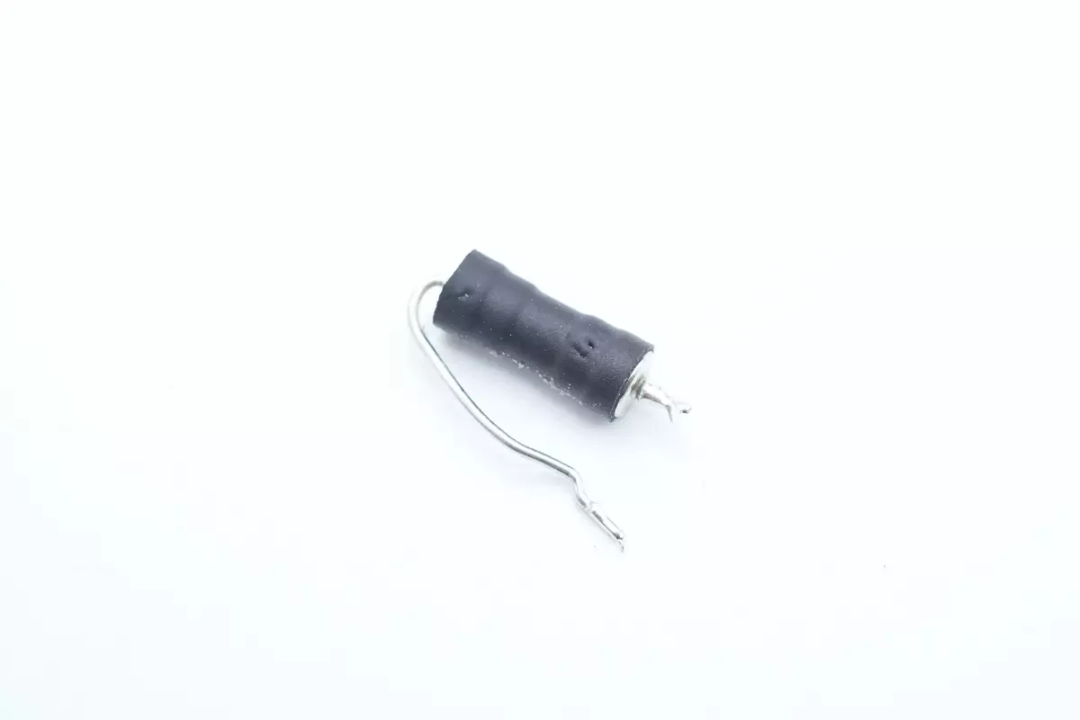

输入端延时保险丝特写，外套热缩管绝缘。

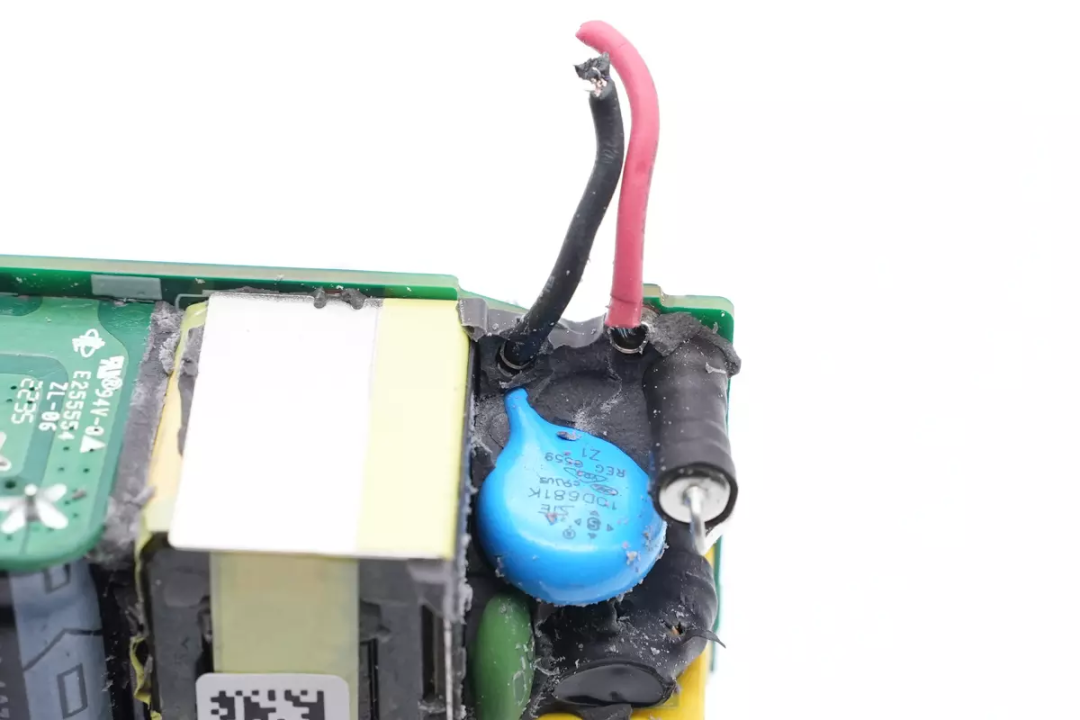

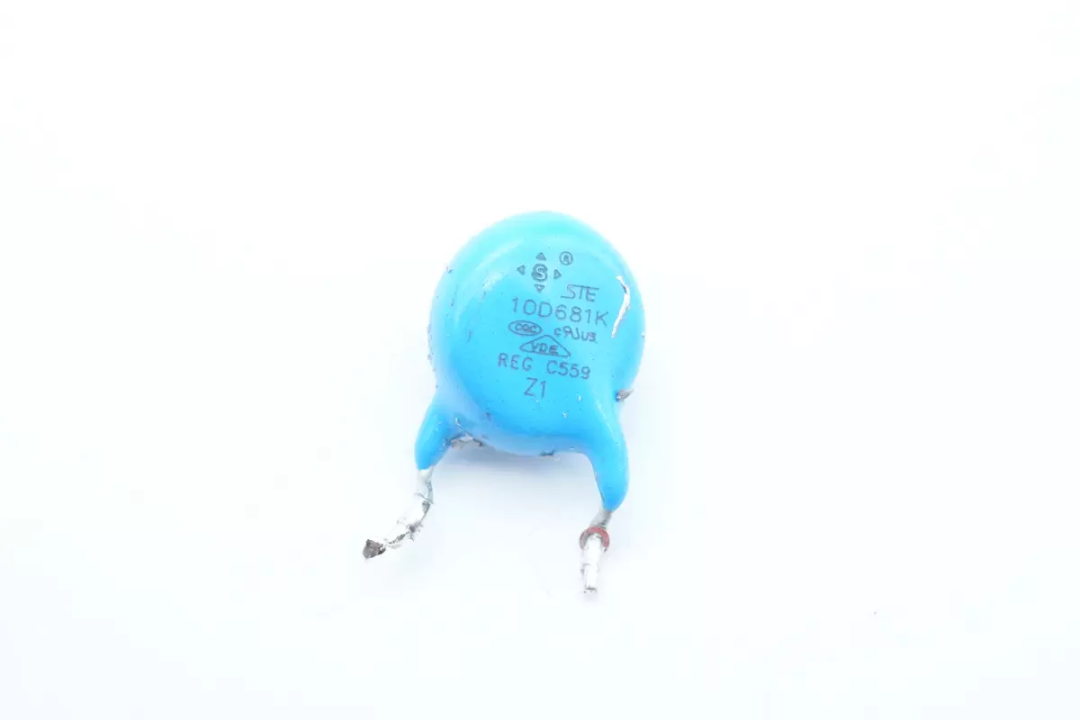

压敏电阻来自松田电子，规格为10D681K，用于交流输入浪涌保护。

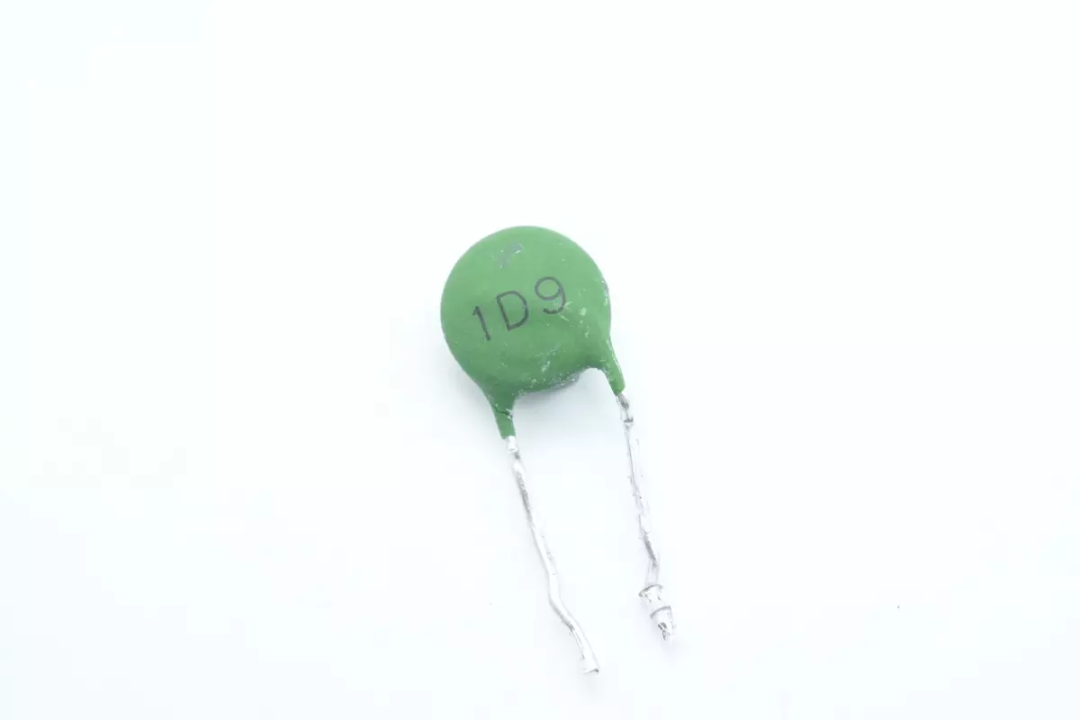

NTC热敏电阻用于抑制充电器接入电源的浪涌冲击电流。

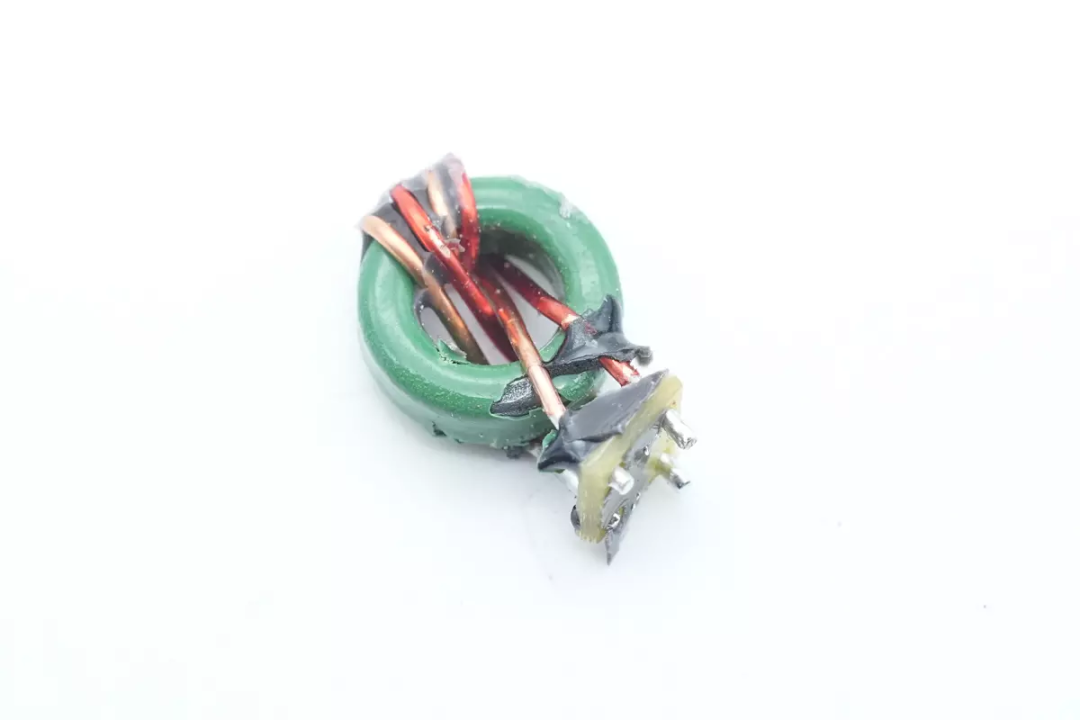

共模电感外套热缩管绝缘，底部焊接绝缘支架。

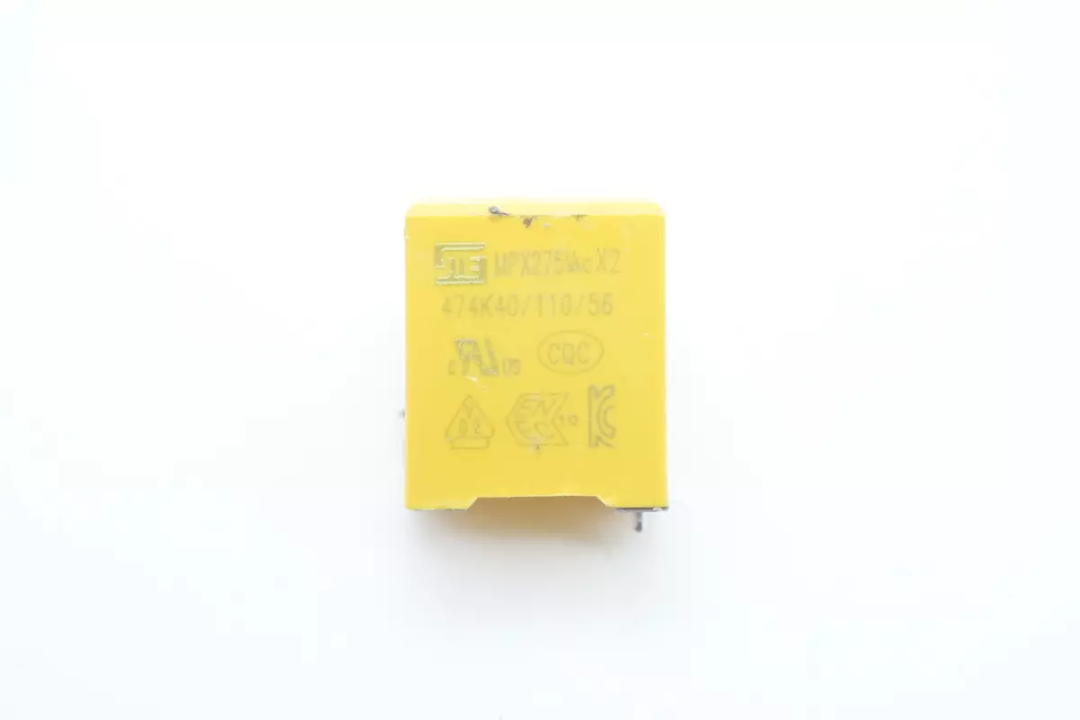

安规X2电容来自松田电子，规格为0.47μF。

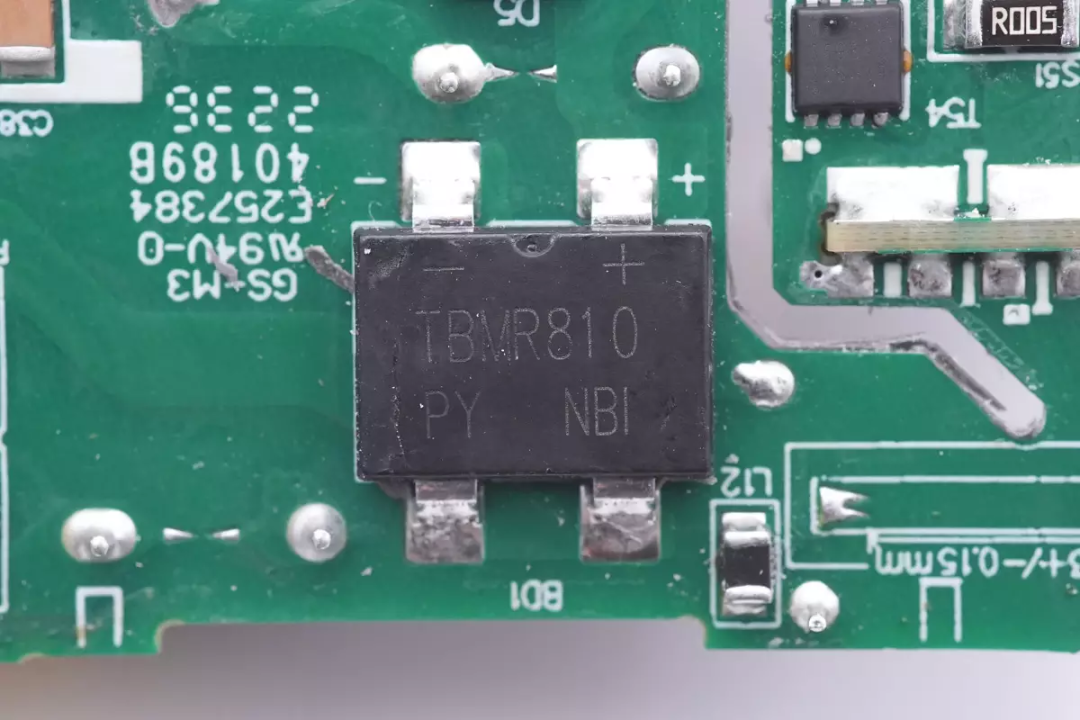

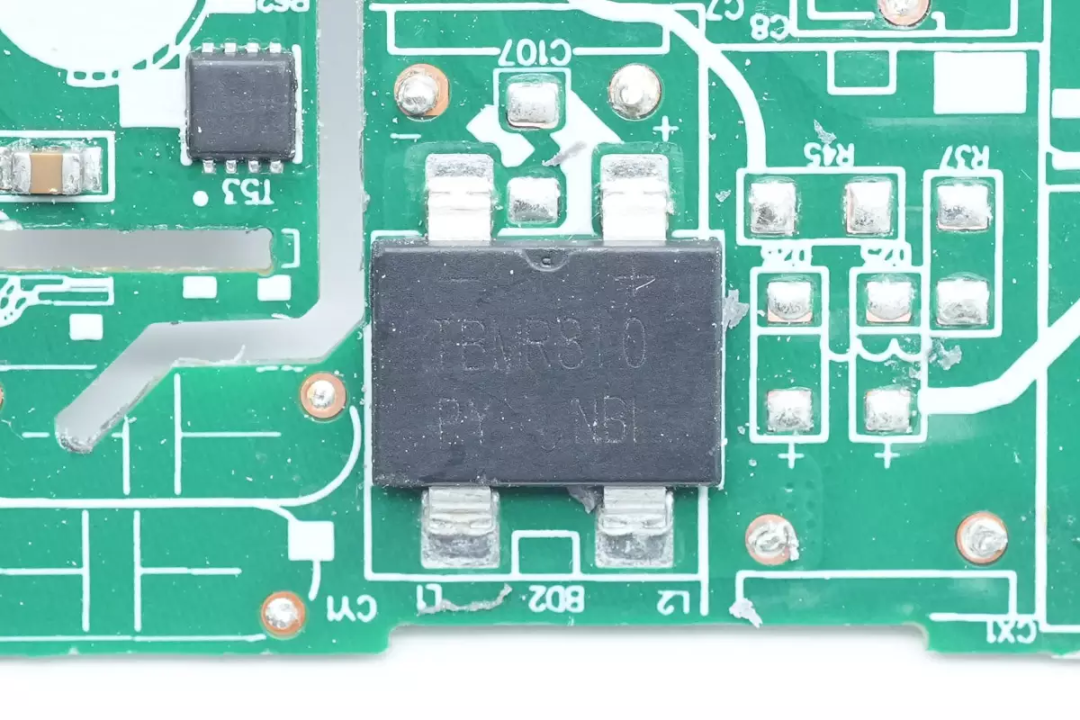

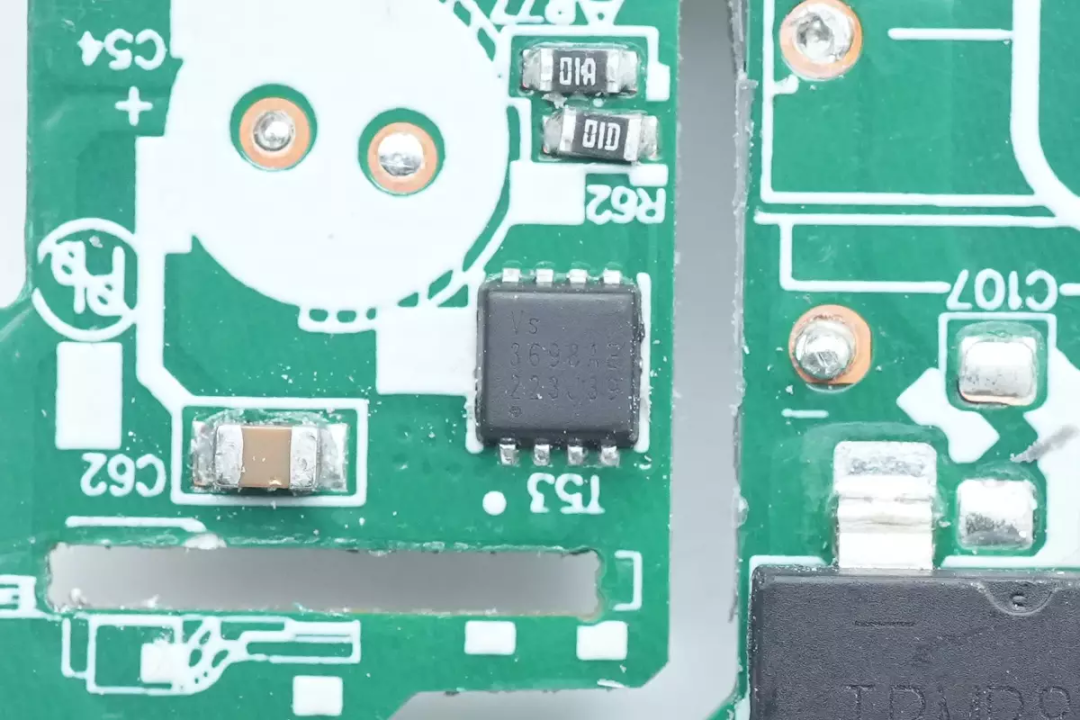

整流桥来自平伟，型号TBMR810，规格为8A 1000V，使用两颗半桥连接，均摊发热。

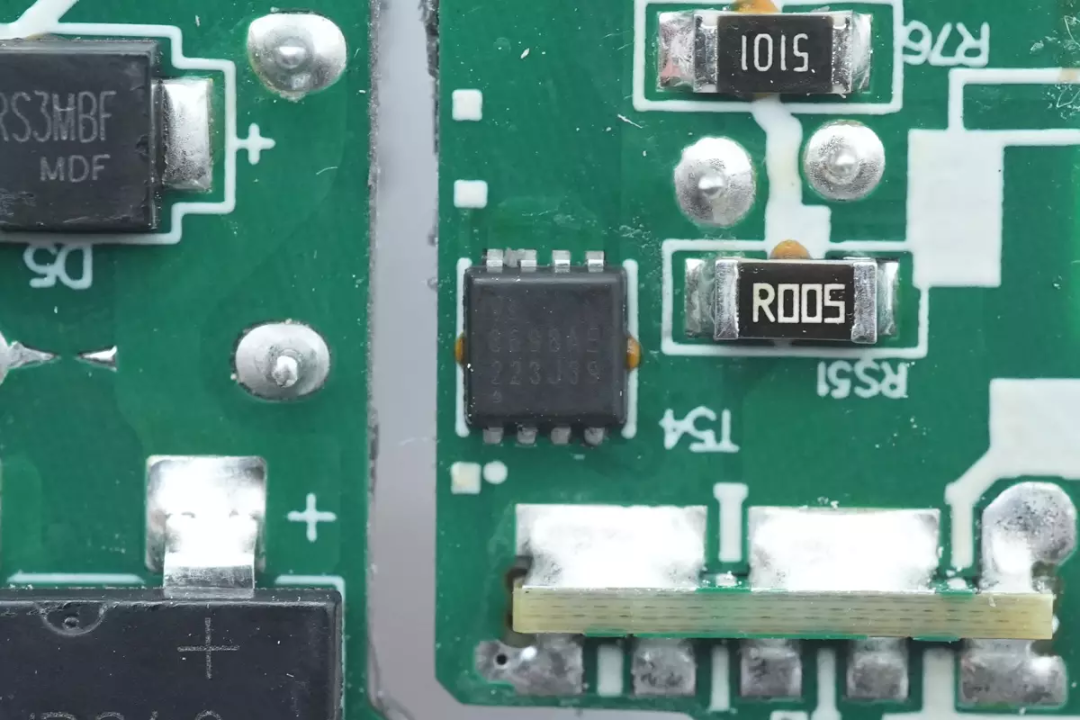

在PCB另外一面焊接一颗同型号的整流桥。

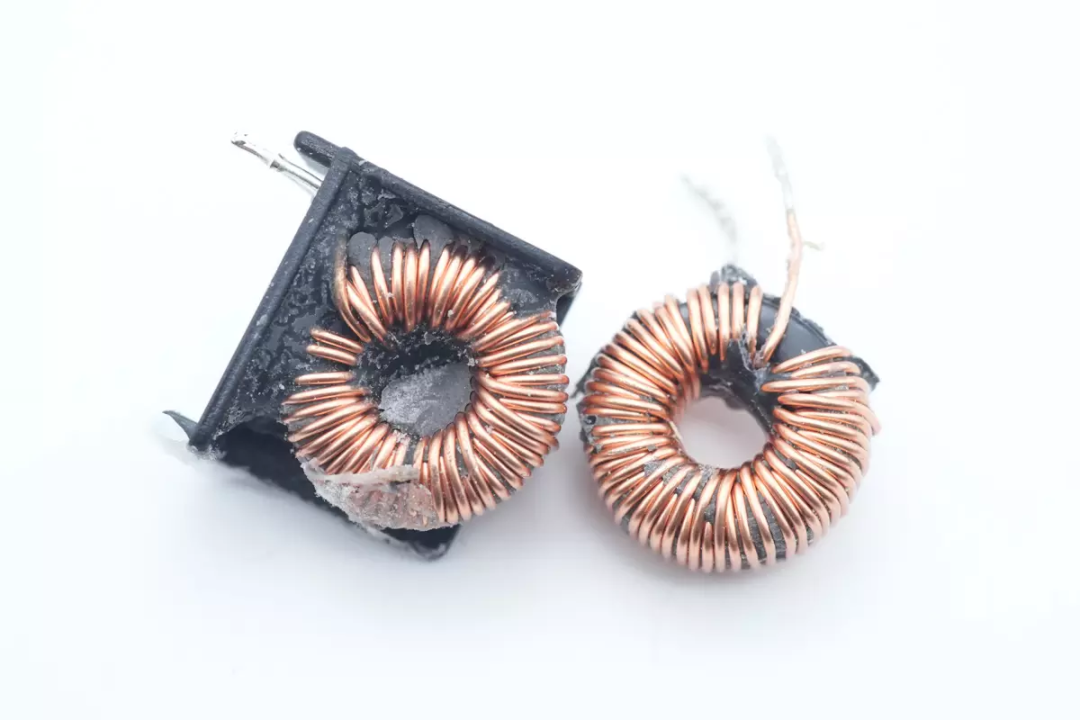

两颗磁环滤波电感特写，采用塑料外壳绝缘。

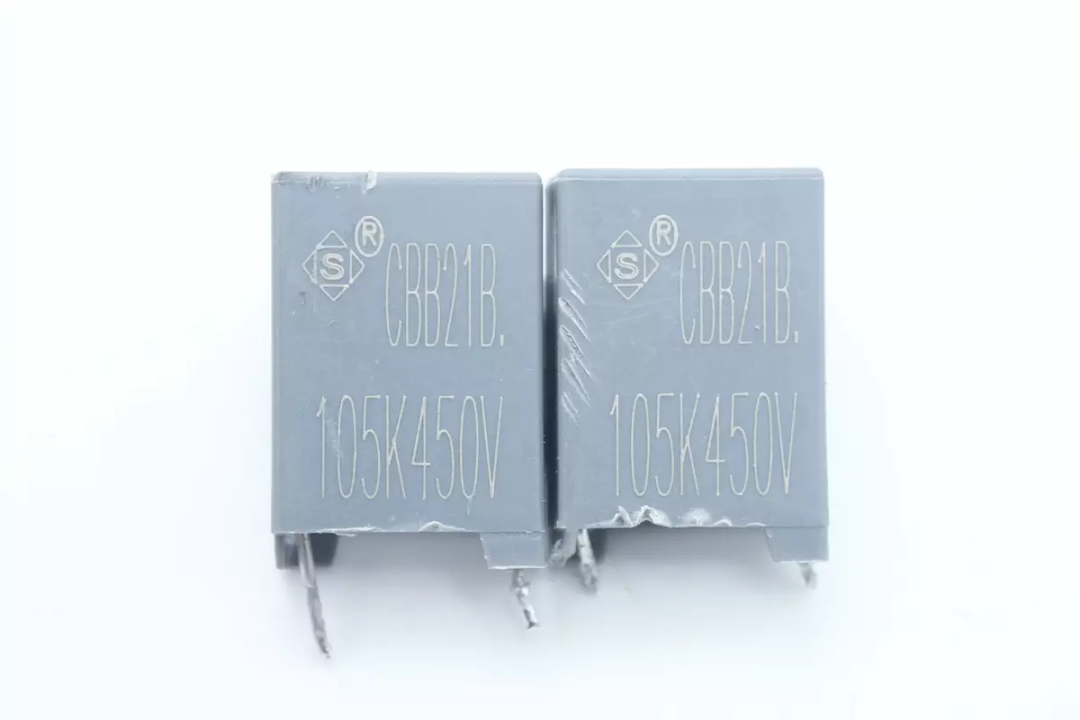

两颗薄膜滤波电容来自松田电子，规格为1μF450V。
PFC升压控制器来自矽力杰，型号SY5072B，运行在临界模式，采用恒定导通时间运行，内置的升压转换器采用准谐振开关以获得高效率及优化EMI性能。

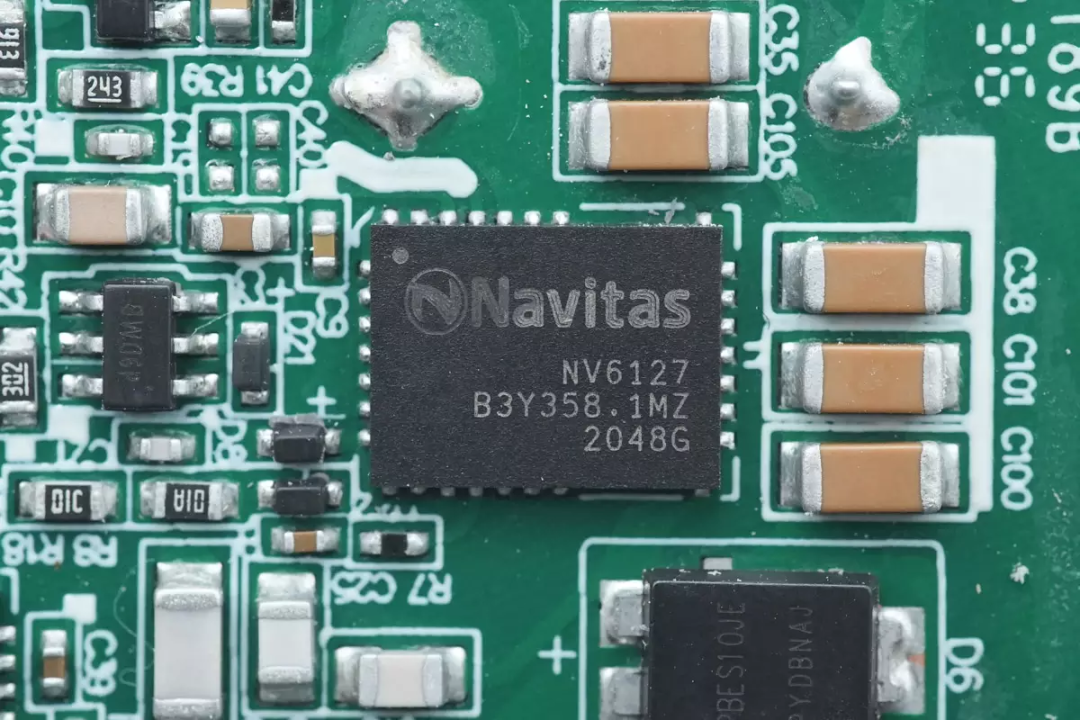

PFC开关管来自纳微，是一颗氮化镓功率芯片，型号NV6127，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，应用简单。NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

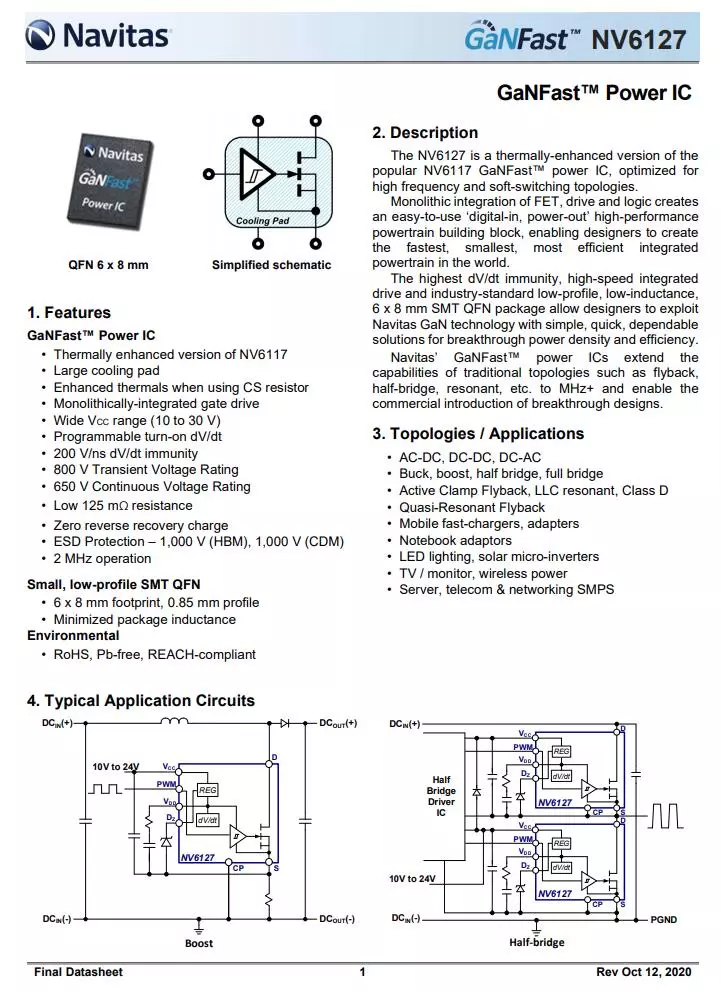

纳微半导体 NV6127 资料信息。
充电头网拆解了解到，采用纳微NV6127氮化镓芯片的产品还有华硕300W充电器、联想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采用，获得市场高度认可。

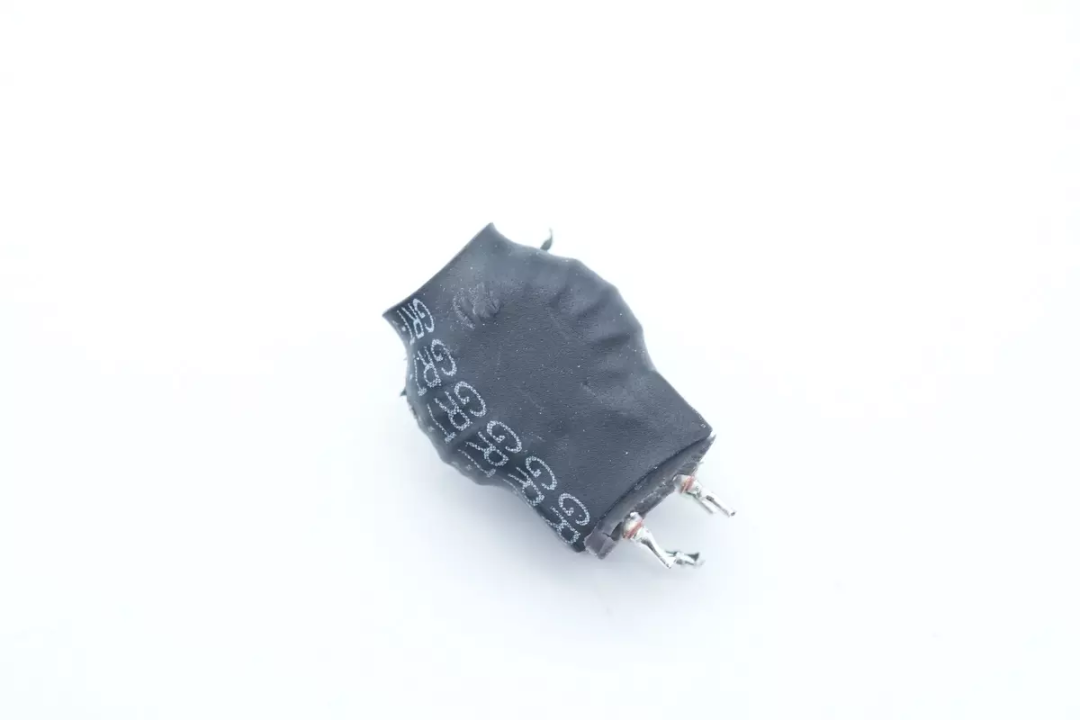

PFC升压电感特写，缠绕胶带绝缘。

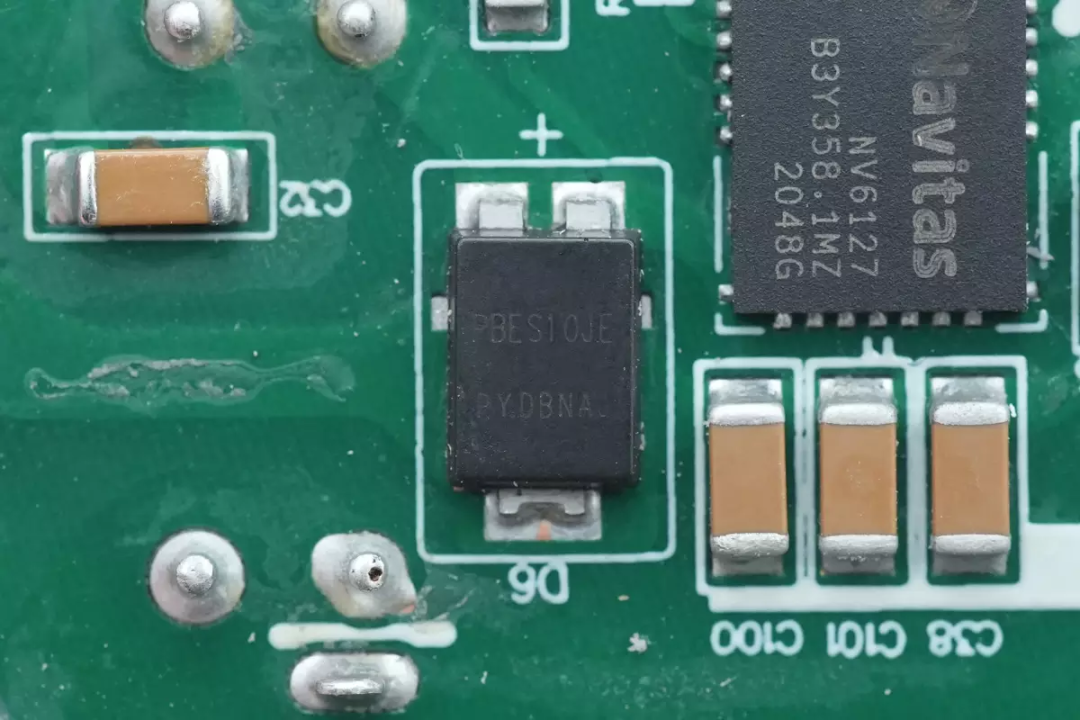

PFC整流管来自平伟，丝印PBES10JE，是一颗10A 600V的超快恢复二极管。

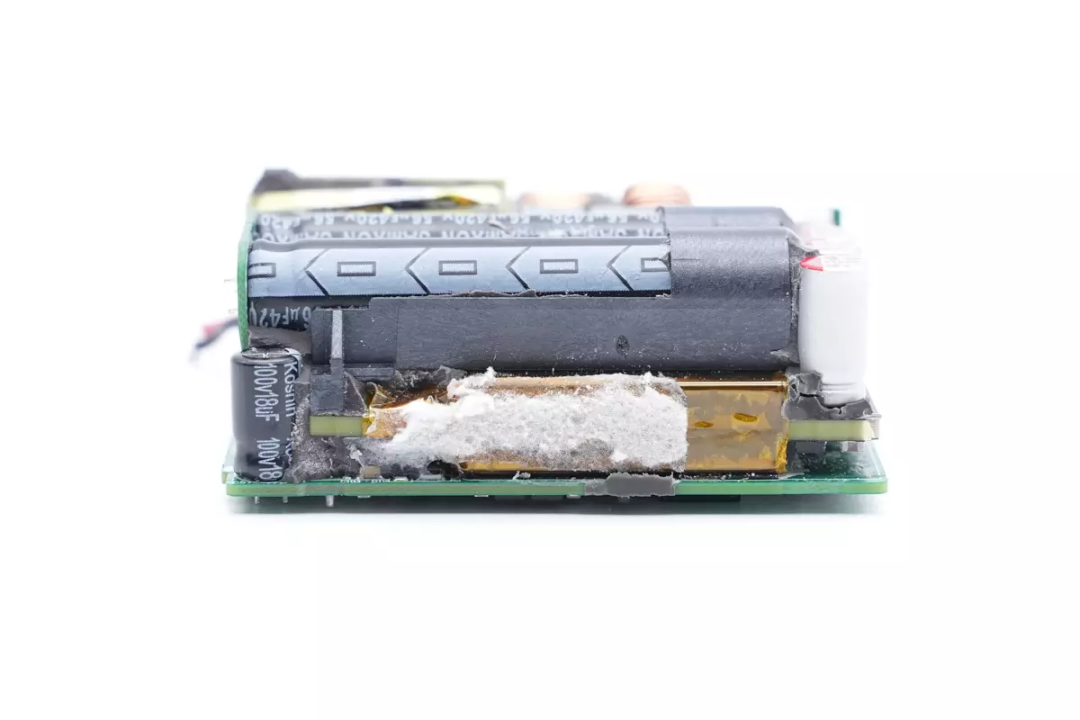

充电器内部采用笔形电解电容与平面变压器叠放，充分利用空间。
电解电容焊接到垂直焊接的小板上。

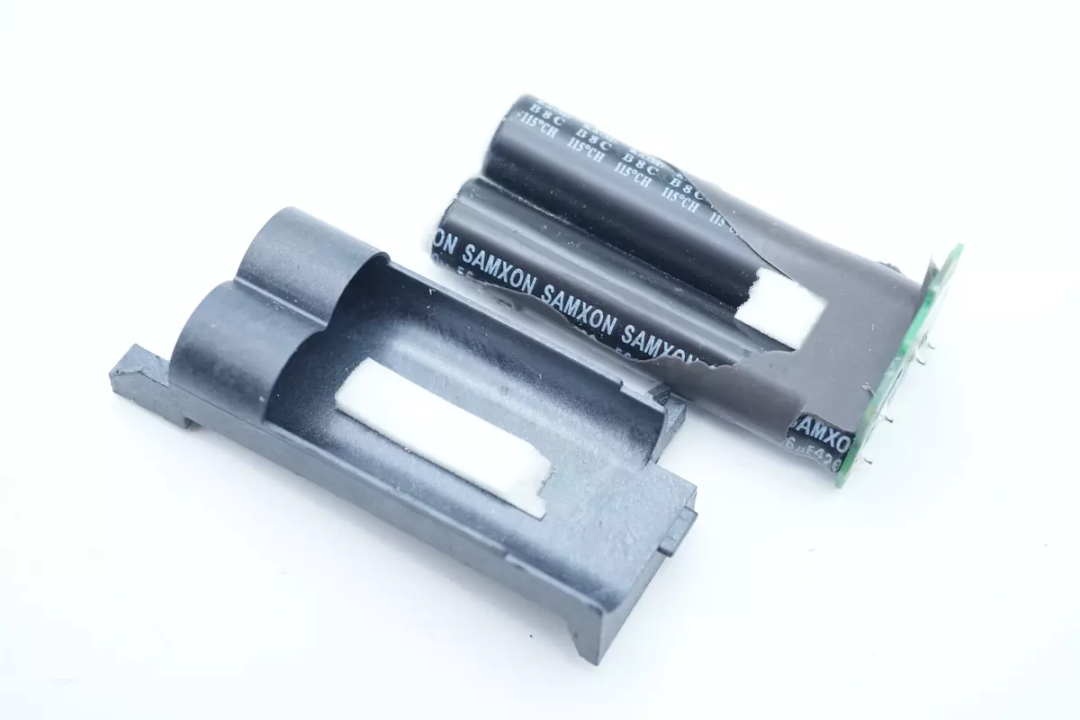

高压滤波电容放置在塑料壳内部绝缘。

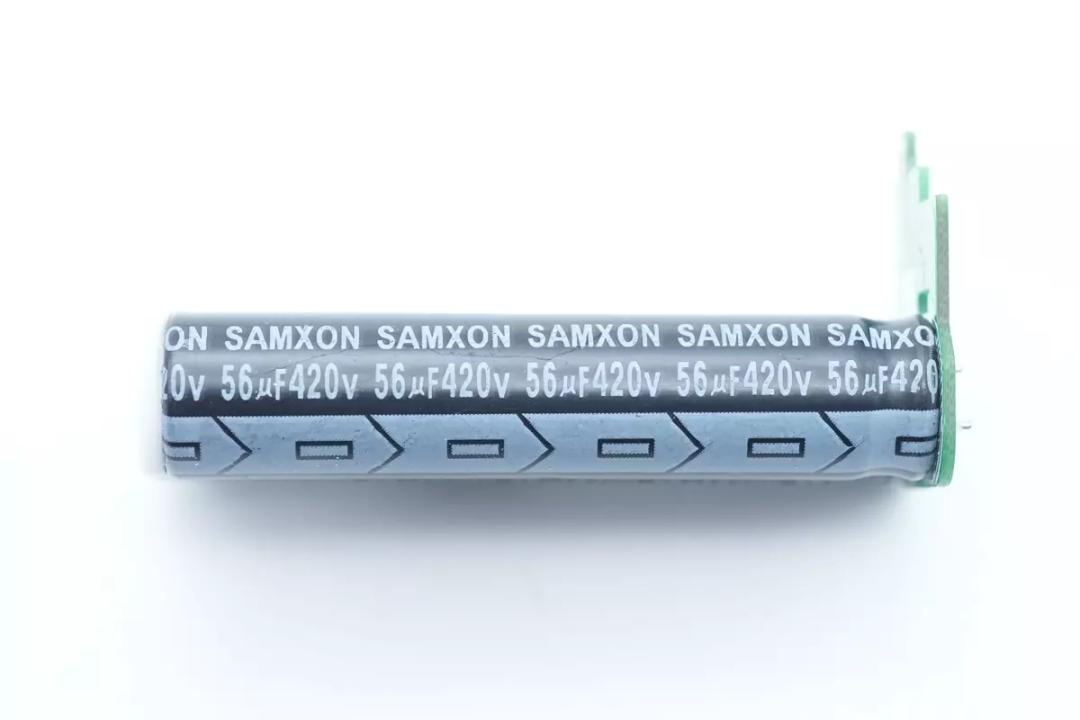

高压滤波电容来自万裕，规格为56μF420V，两颗并联。

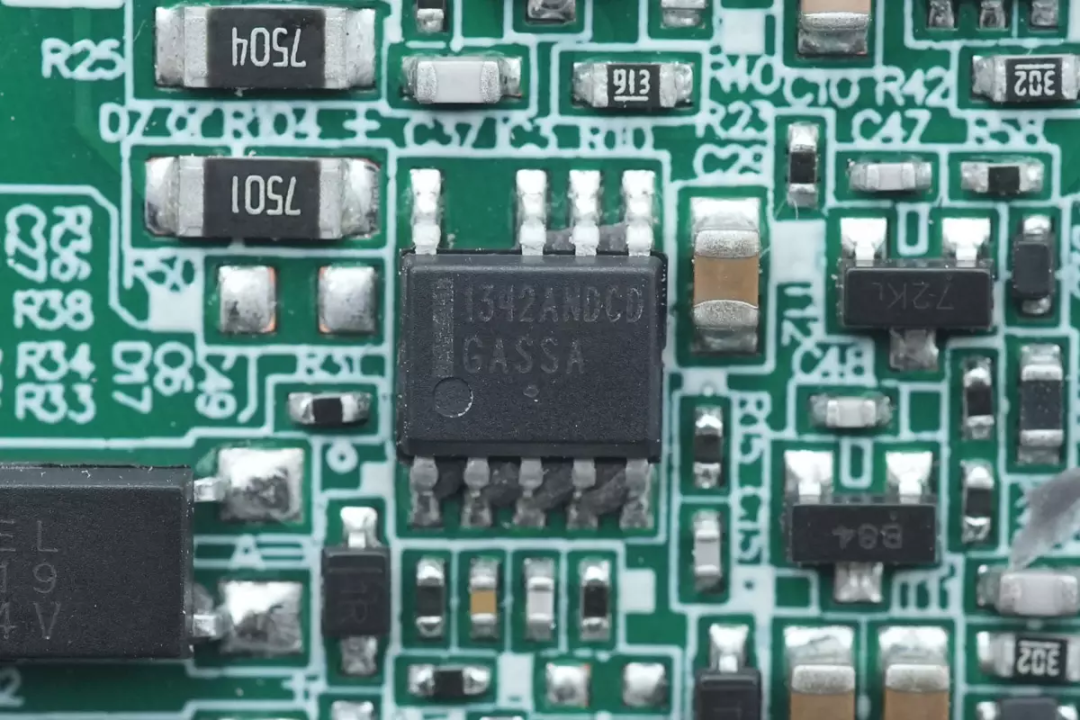

主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置高压启动，主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

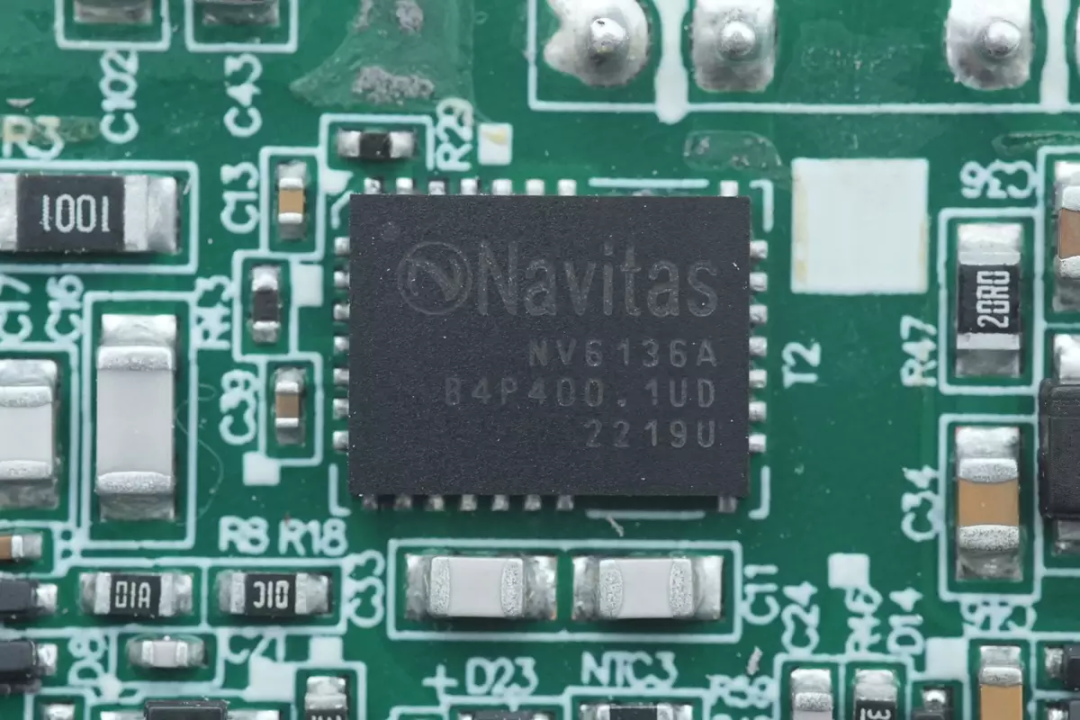

初级开关管采用纳微NV6136A，这是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6136A内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

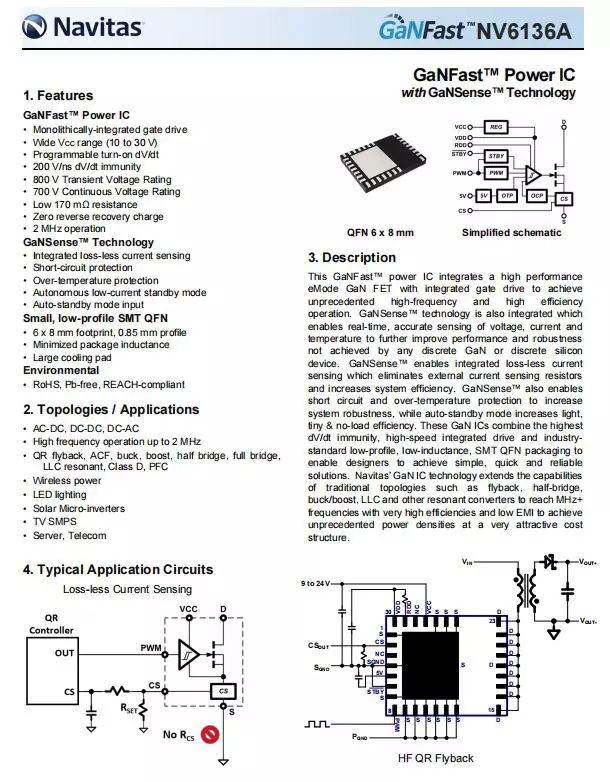

纳微NV6136A资料信息。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器（英雄联盟版）等知名品牌的数十款产品采用。

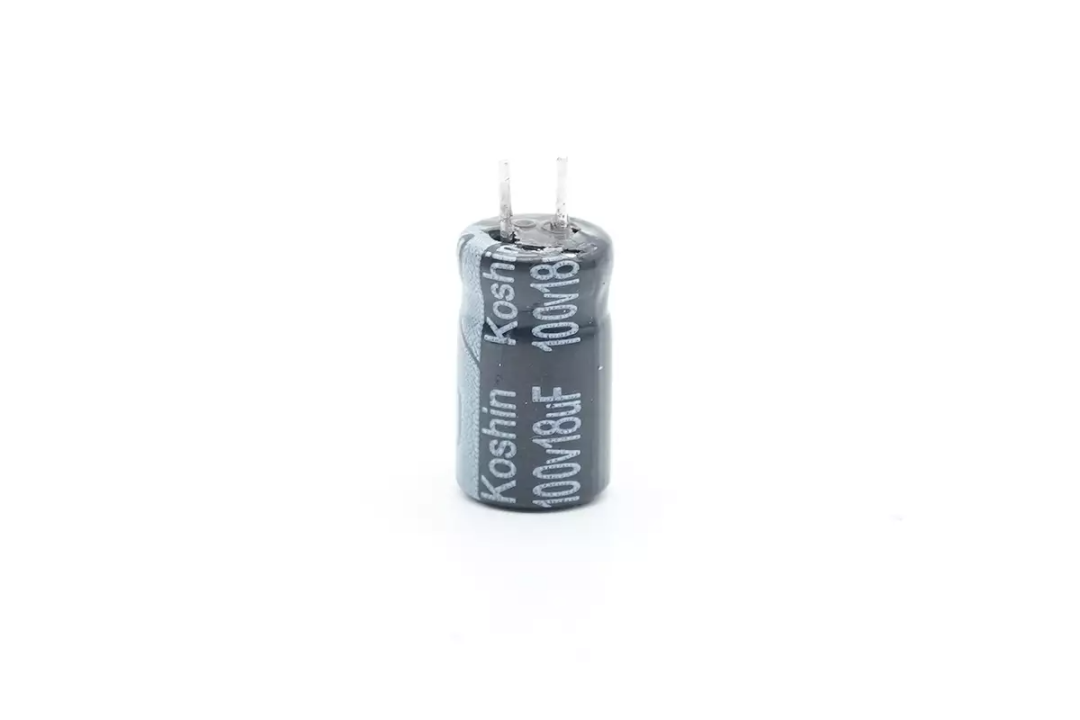

为主控芯片供电的滤波电容来自东佳，规格为100V18μF。

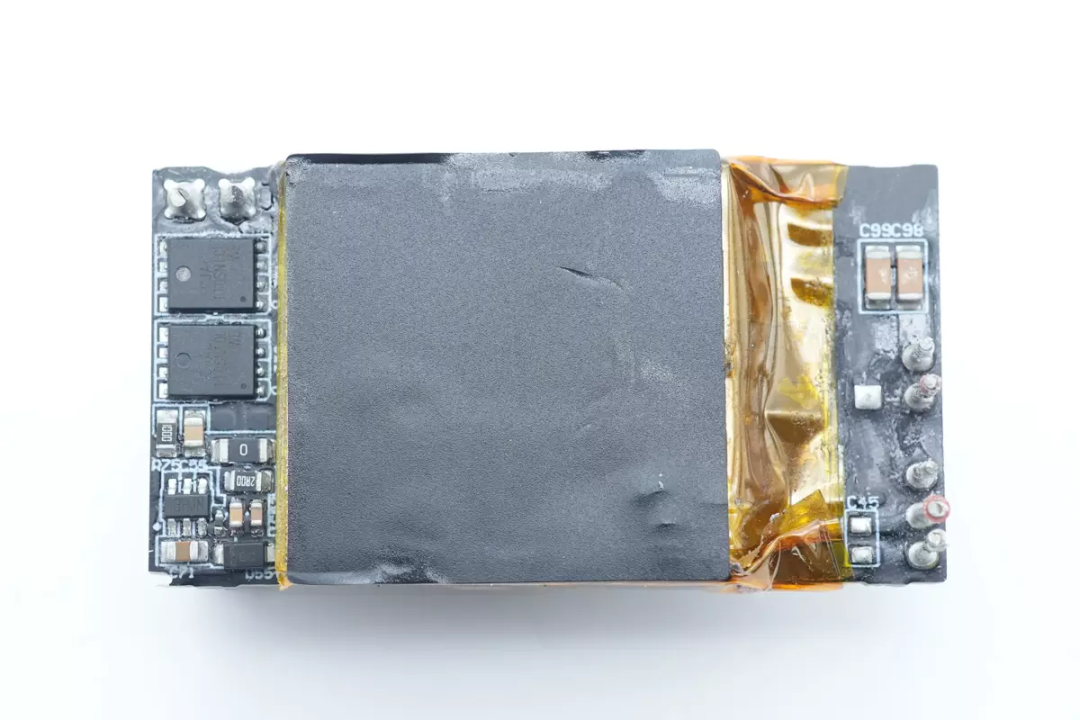

平面变压器输出侧一览，焊接滤波固态电容和同步整流管。

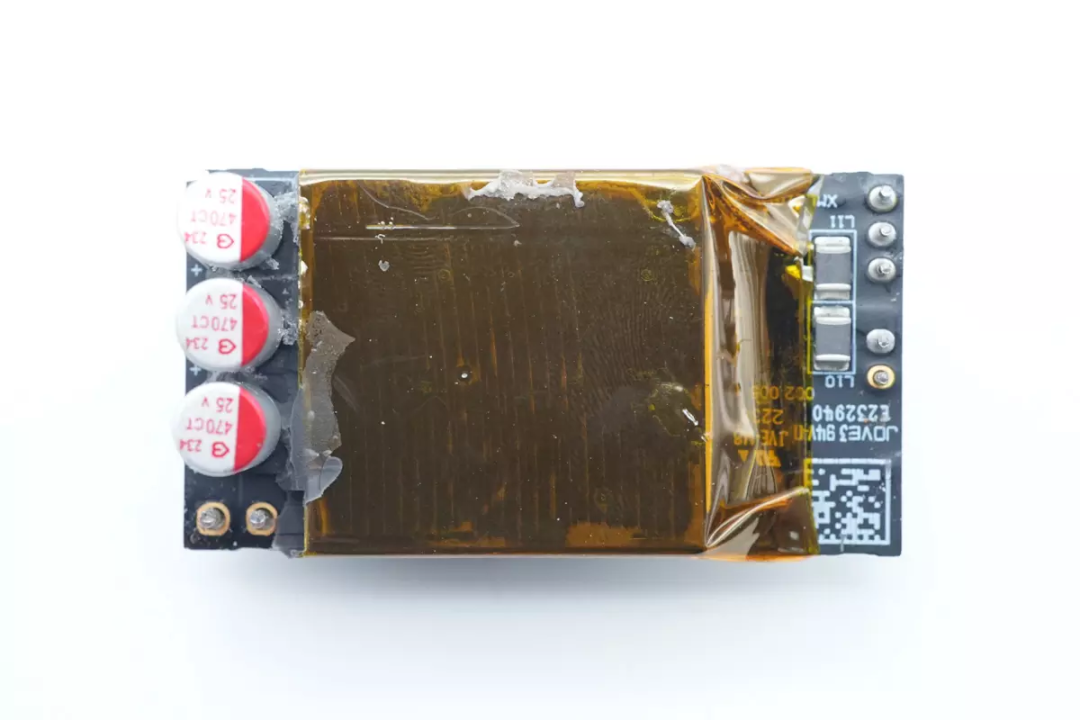

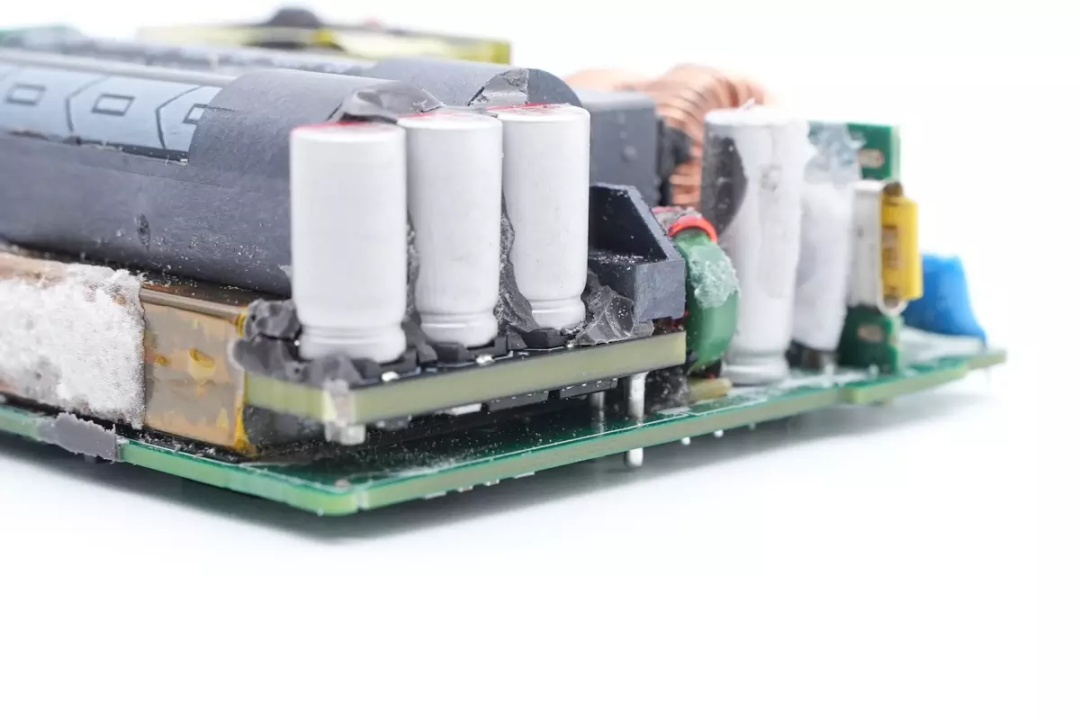

平面变压器磁芯缠绕高温胶带绝缘，并焊接三颗固态电容用于输出滤波。
磁芯对应PCB的位置贴有麦拉片，加强绝缘，输出侧焊接同步整流控制器和同步整流管。

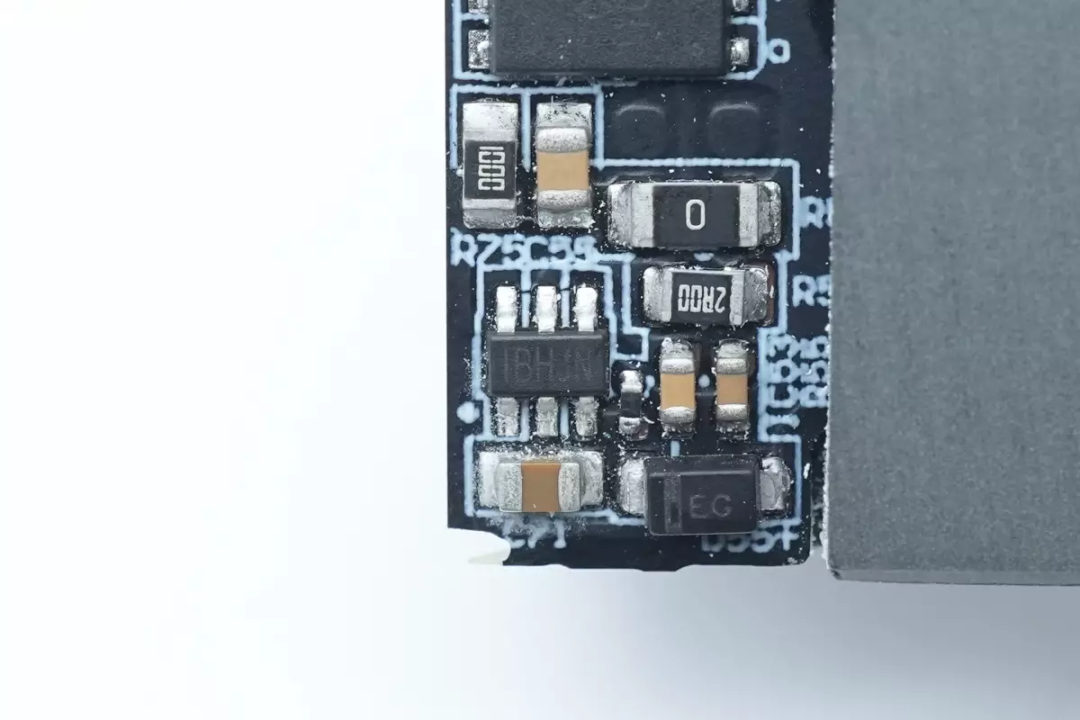

同步整流控制器丝印IBHJN，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。

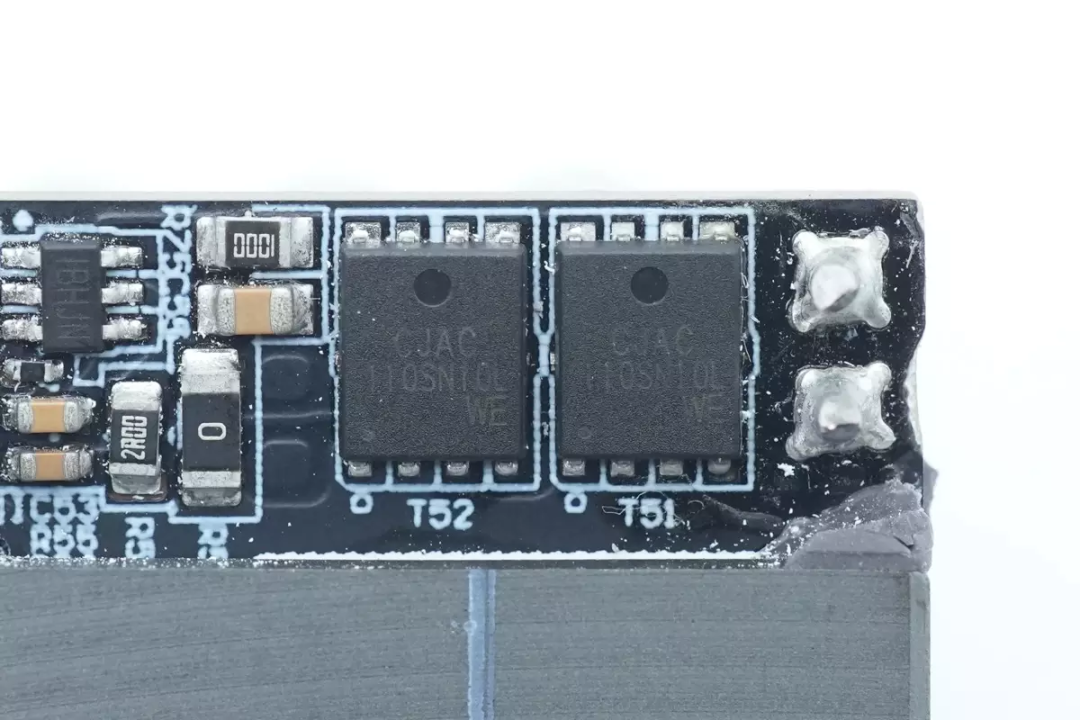

同步整流管来自长晶科技，型号CJAC110SN10L，NMOS，耐压100V，导阻4.3mΩ，使用两颗并联。

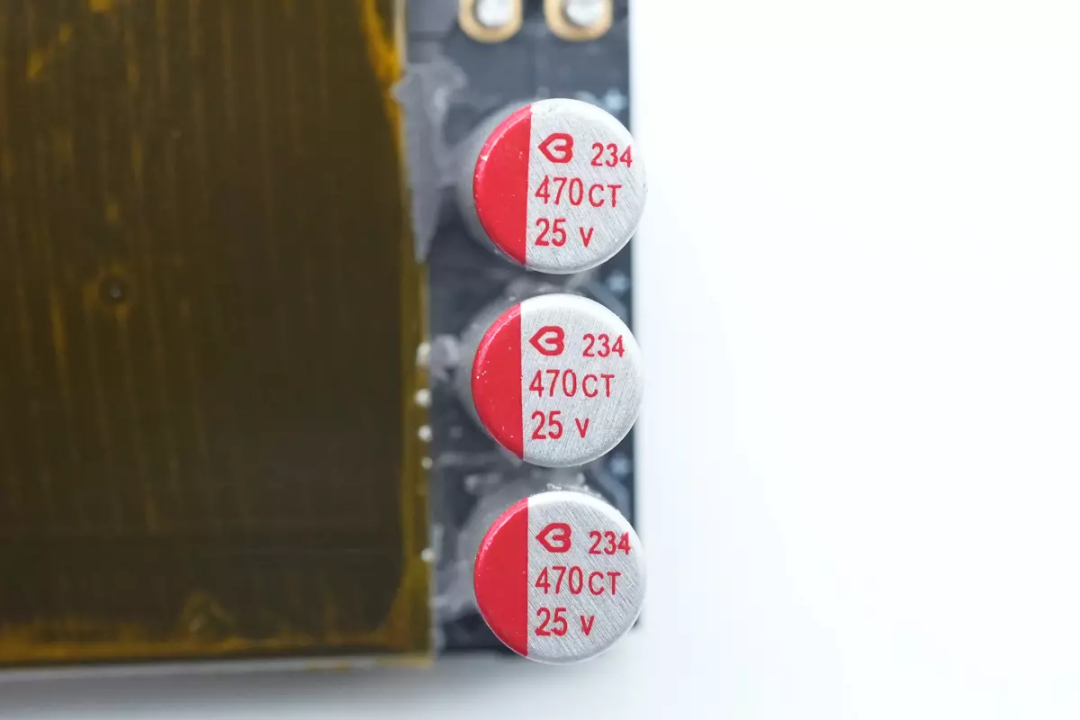

输出滤波电容来自绿宝石，为CT系列125℃贴片固态电容，规格均为470μF 25V。

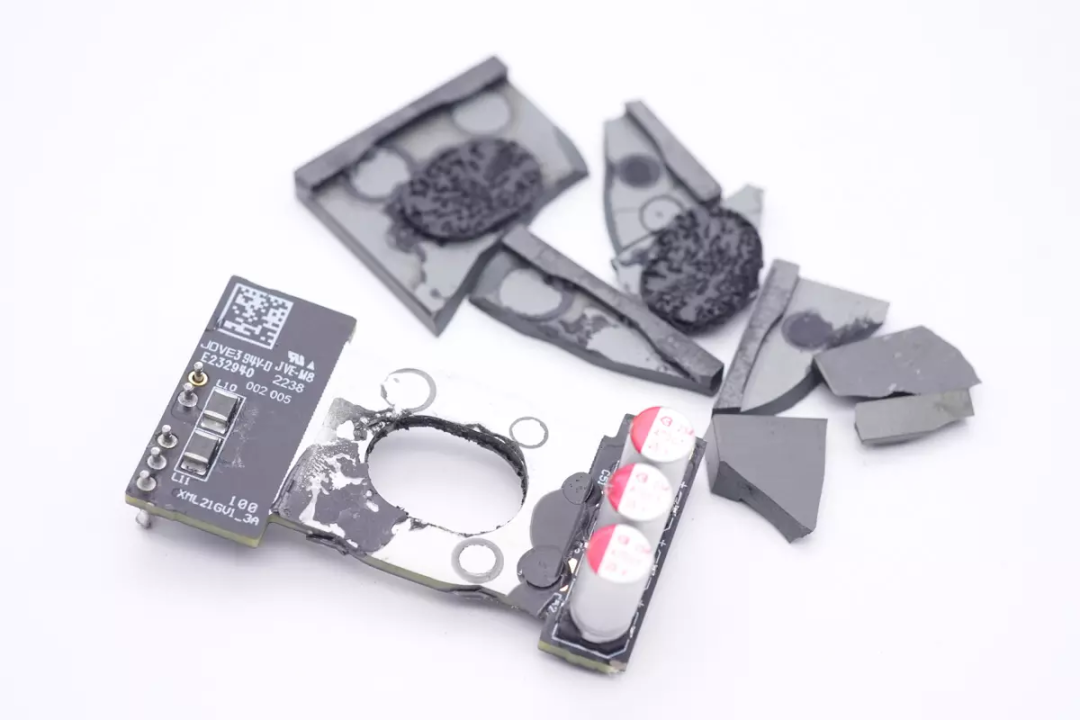

砸碎磁芯，内部线圈一览。

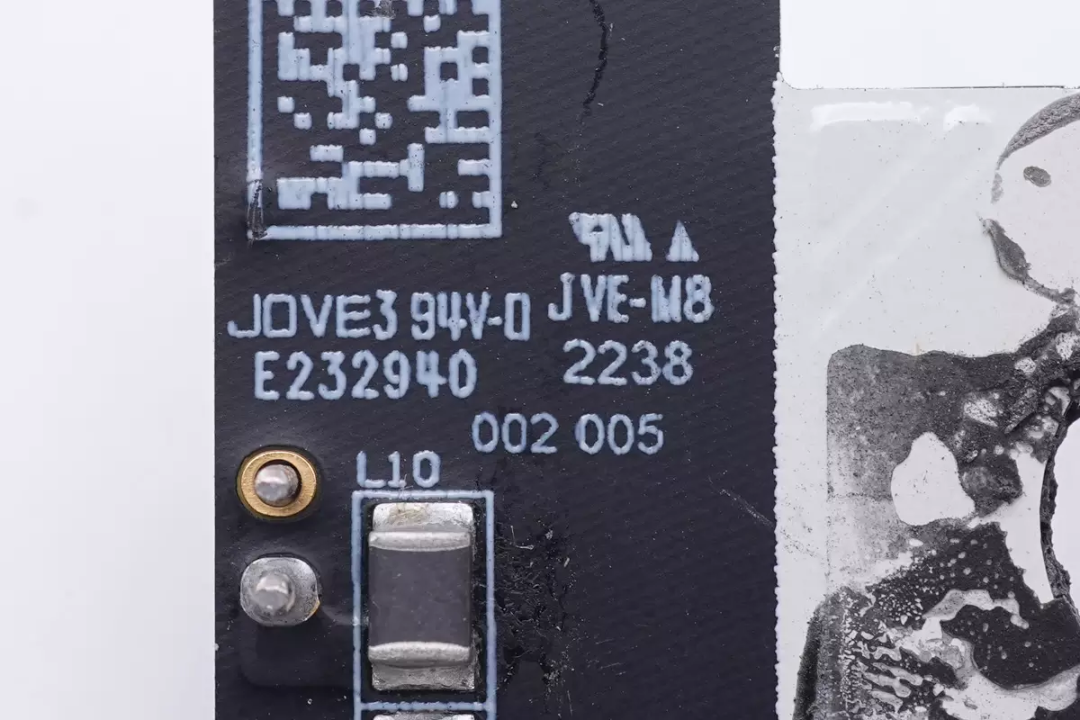

丝印可以看出平面变压器小板来自JOVE中富电路，是一家专业的线路板生产制造厂家，国家级高新技术企业，公司现已上市。
两颗Y电容来自厦门华信安电子，为双Y安规陶瓷电容器，串联双重绝缘设计。

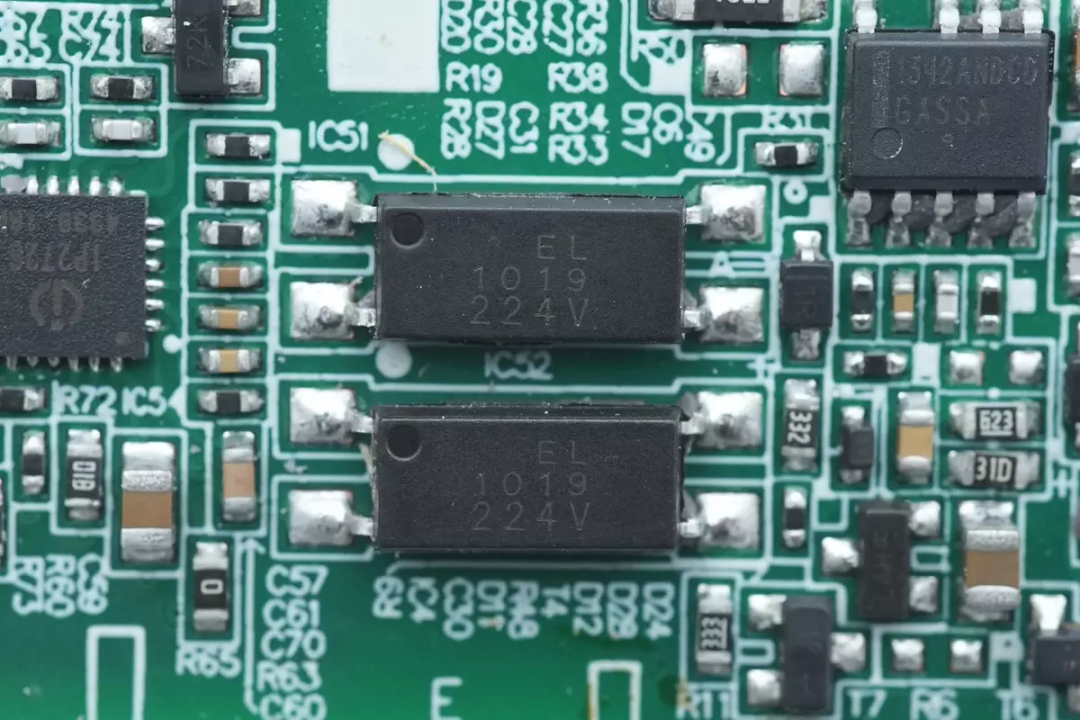

两颗EL1019光耦用于输出电压反馈和PFC控制功能。
输出采用磁环电感滤波，漆包线穿过绝缘电木板。

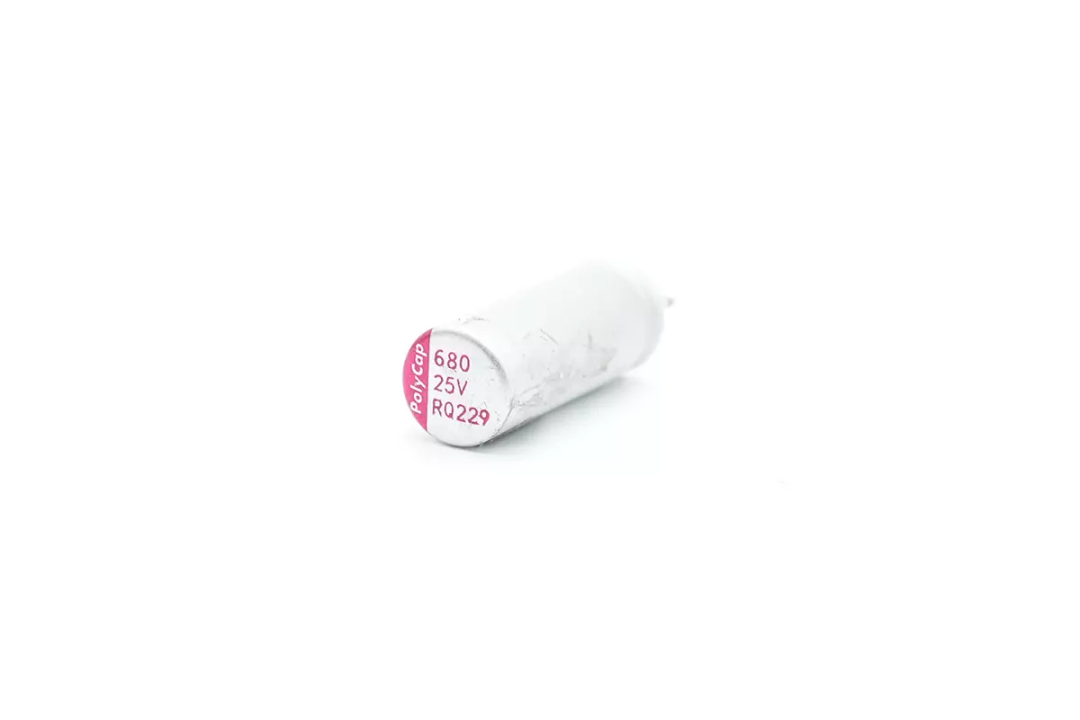

输出滤波固态电容来自PolyCap柏瑞凯，为RQ系列125℃耐热固态电容。规格为680μF 25V。

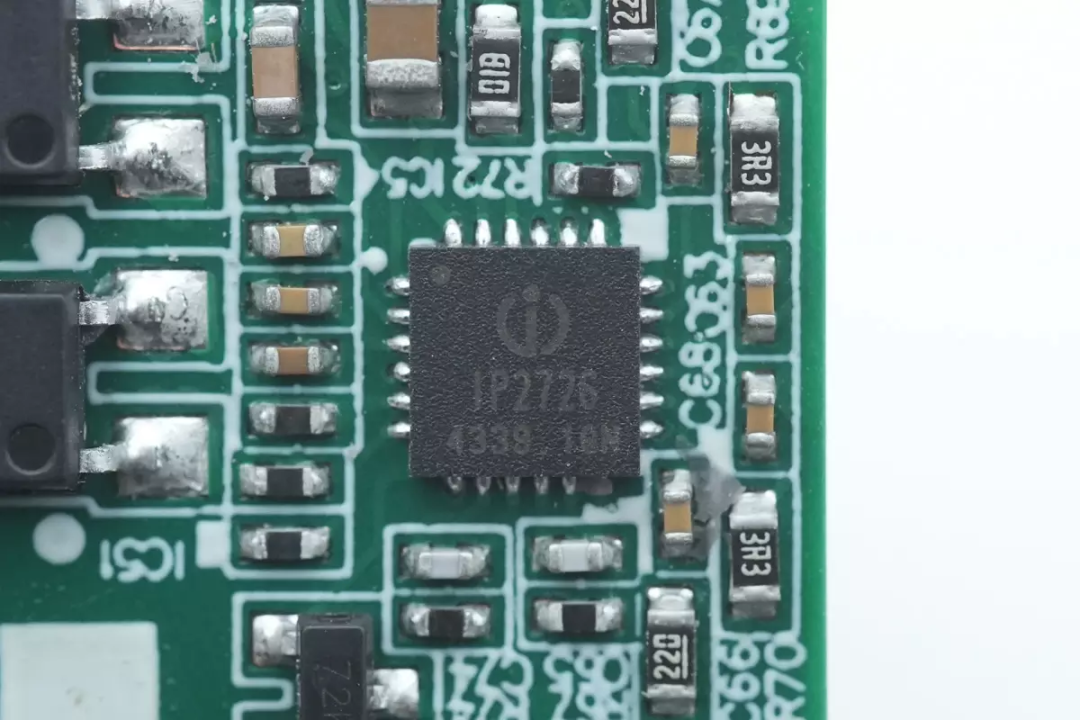

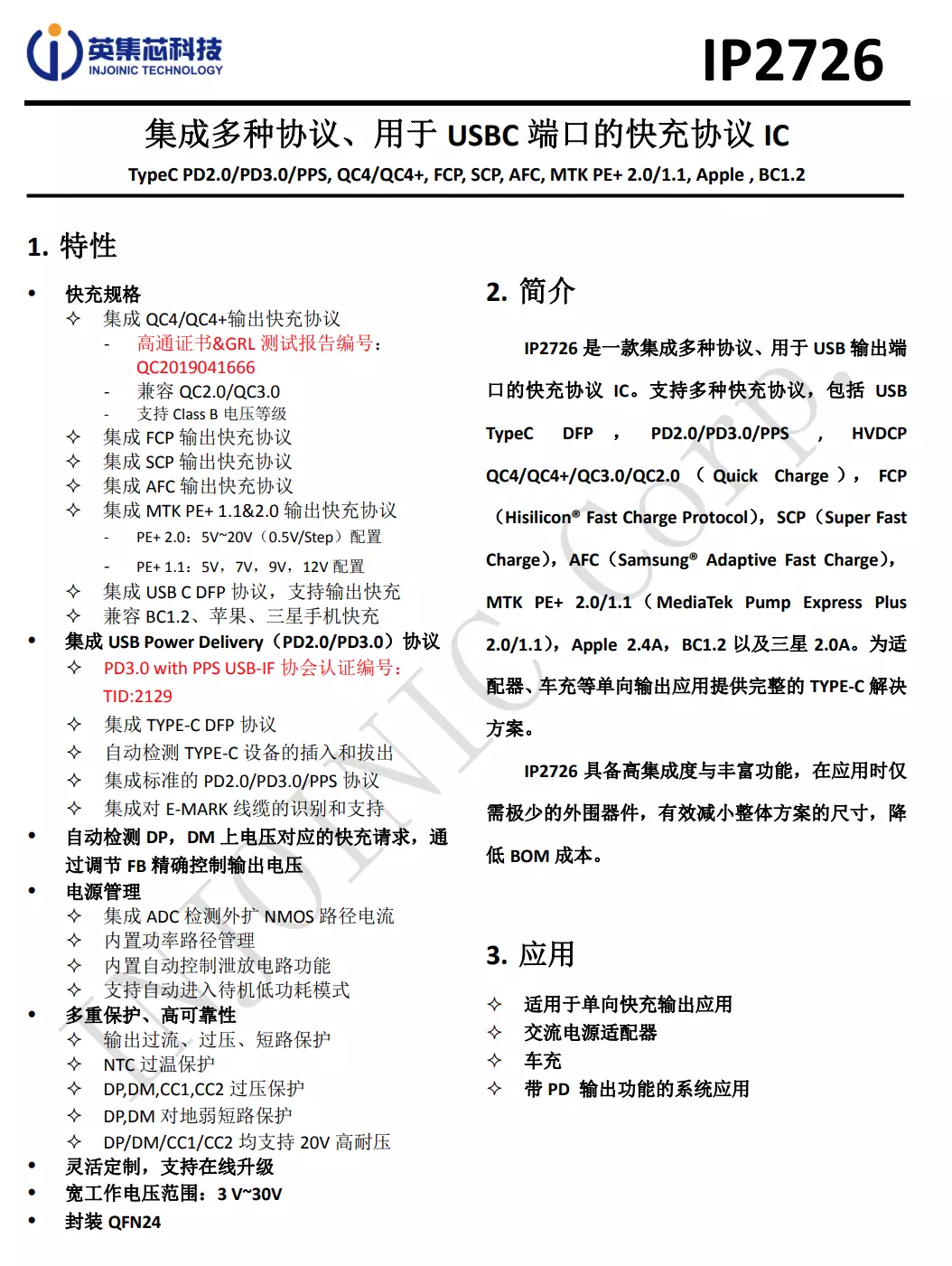

协议芯片来自英集芯，型号为IP2726，是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。
输出VBUS开关管采用威兆半导体 VS3698AE，NMOS，耐压30V，导阻3mΩ，采用PDFN3333封装。

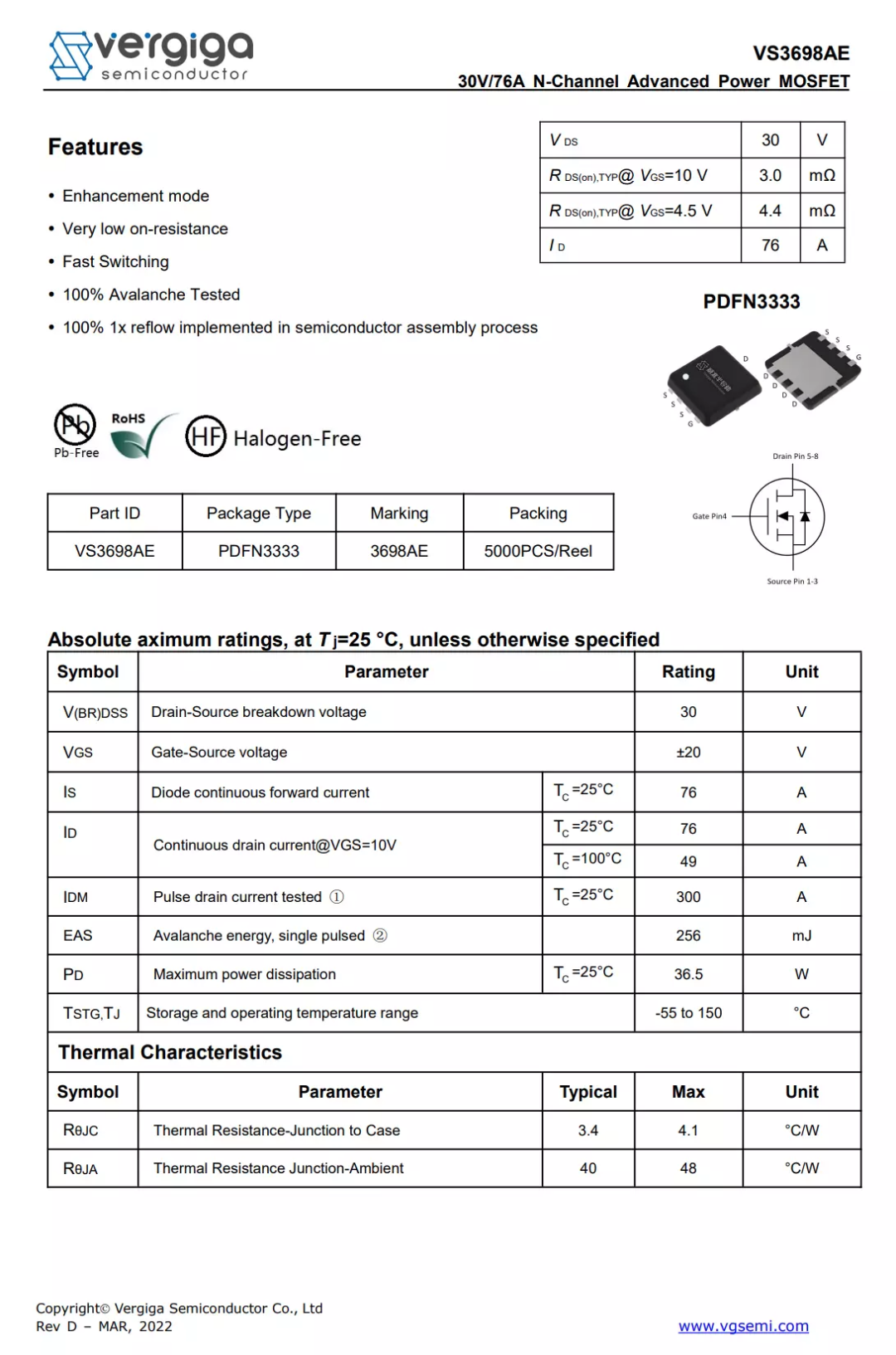

威兆半导体 VS3698AE 详细资料。
在正面还焊接有一颗VS3698AE，两颗管子并联。

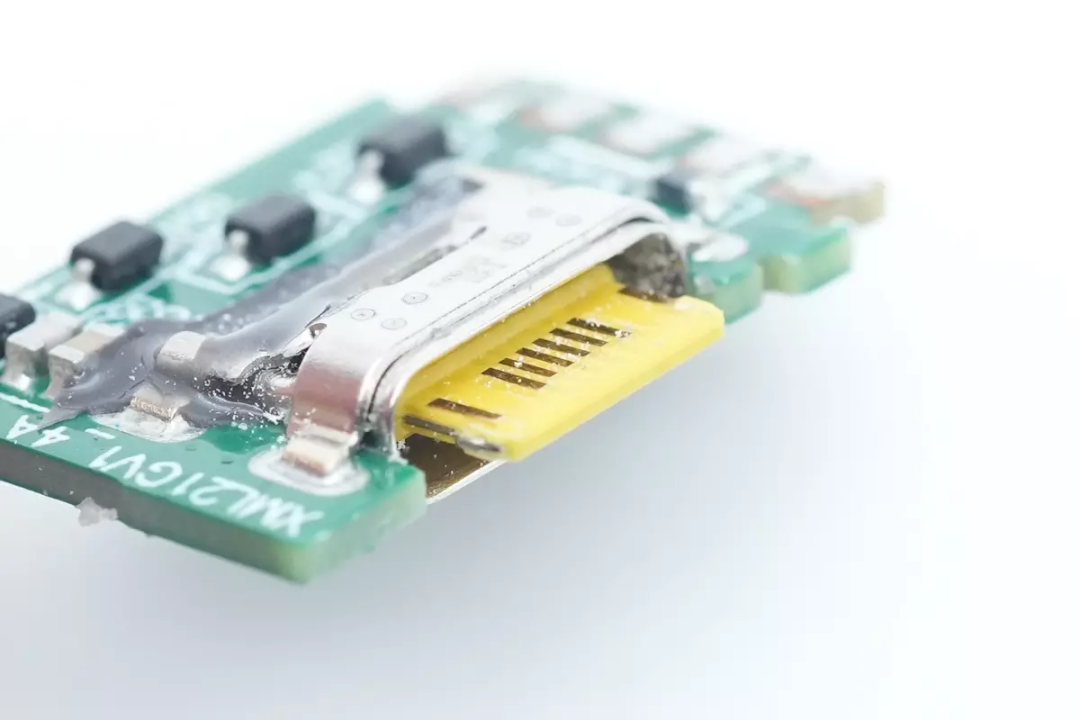

输出USB-C母座焊接在小板上。

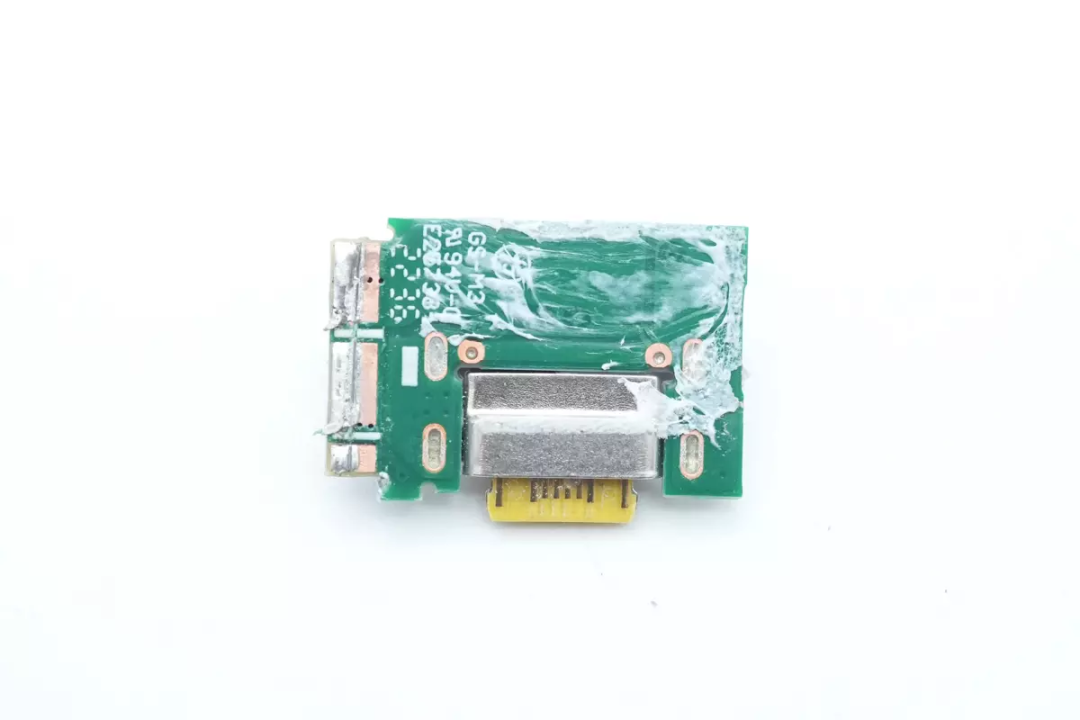

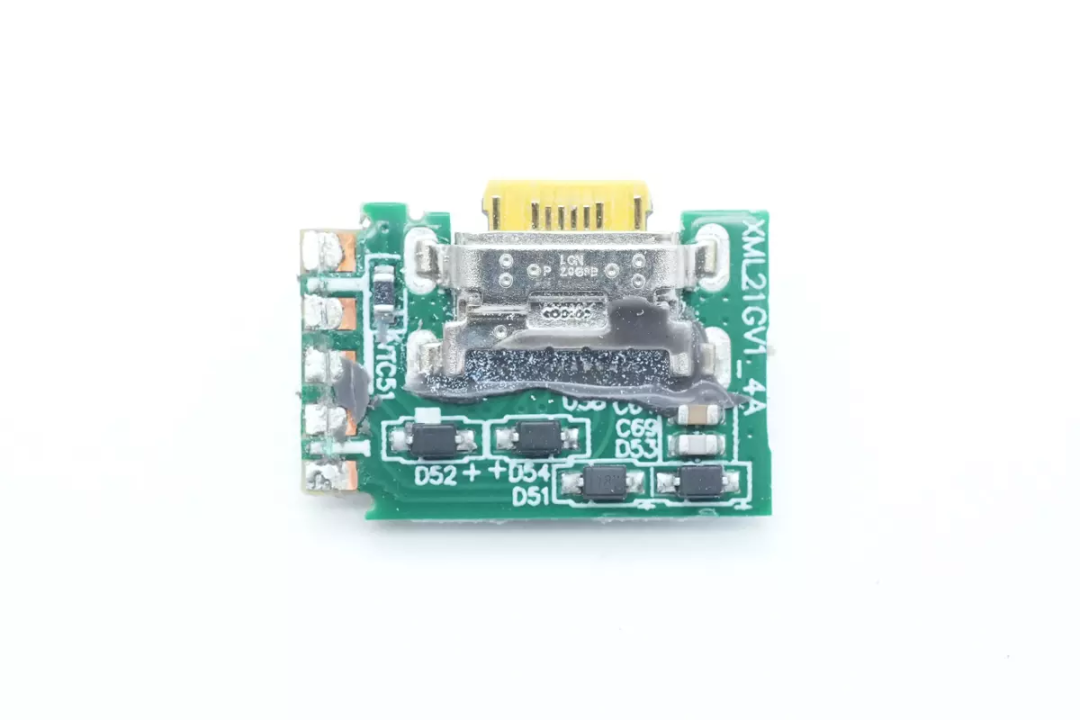

USB-C母座采用沉板焊接，一面焊接母座，NTC热敏电阻和TVS二极管。
另外一面没有焊接元件。
USB-C母座采用黄色胶芯。

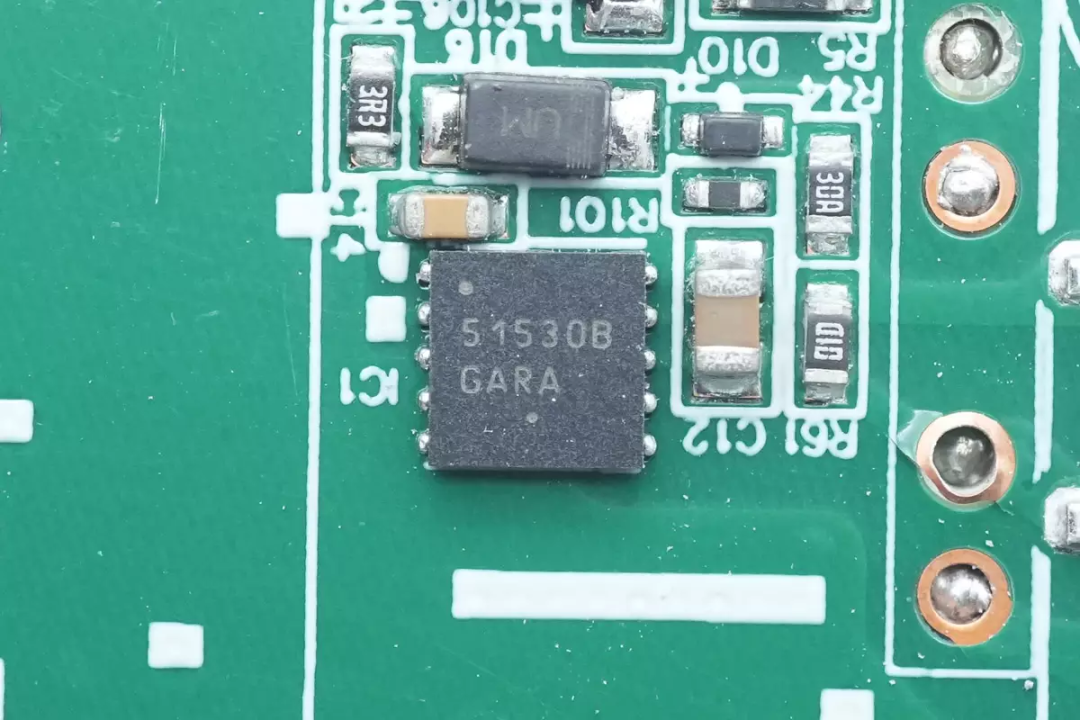

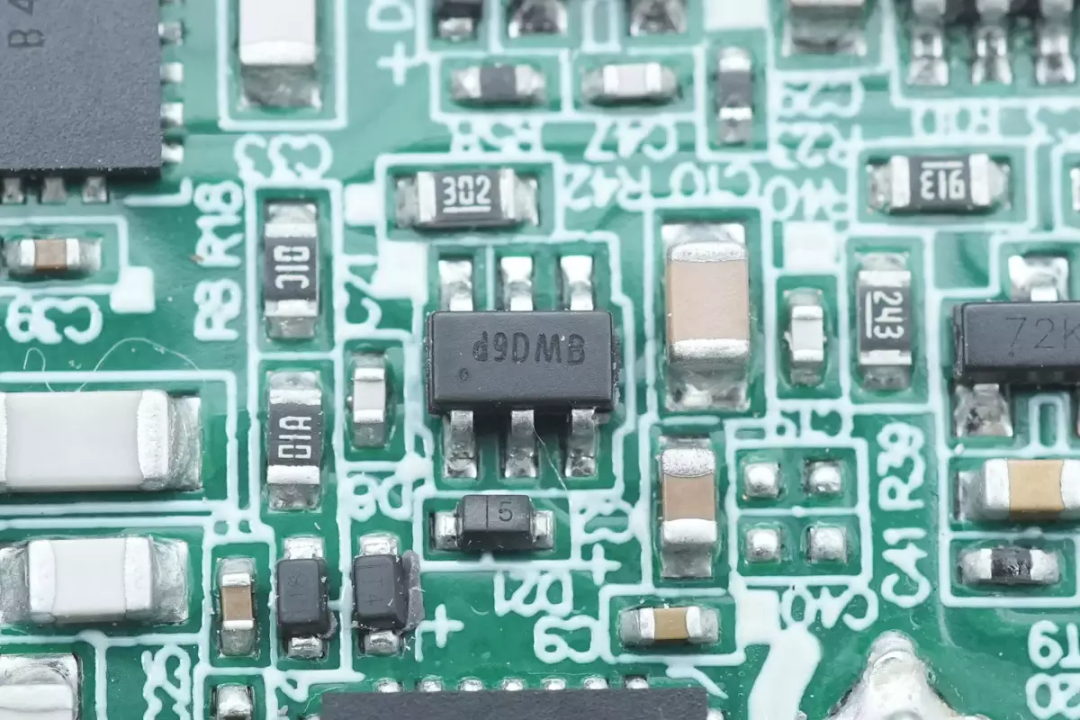

在PCB正面还焊接一颗安森美的NCP51530B驱动器。

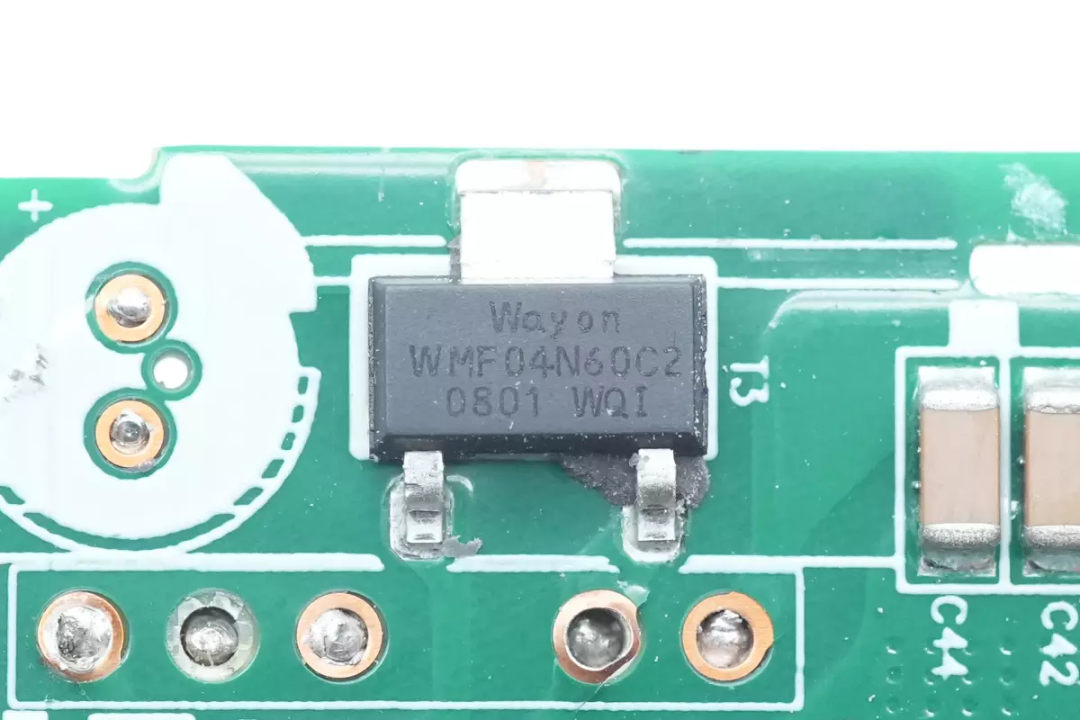

还有维安WMF04N60C2 NMOS管。

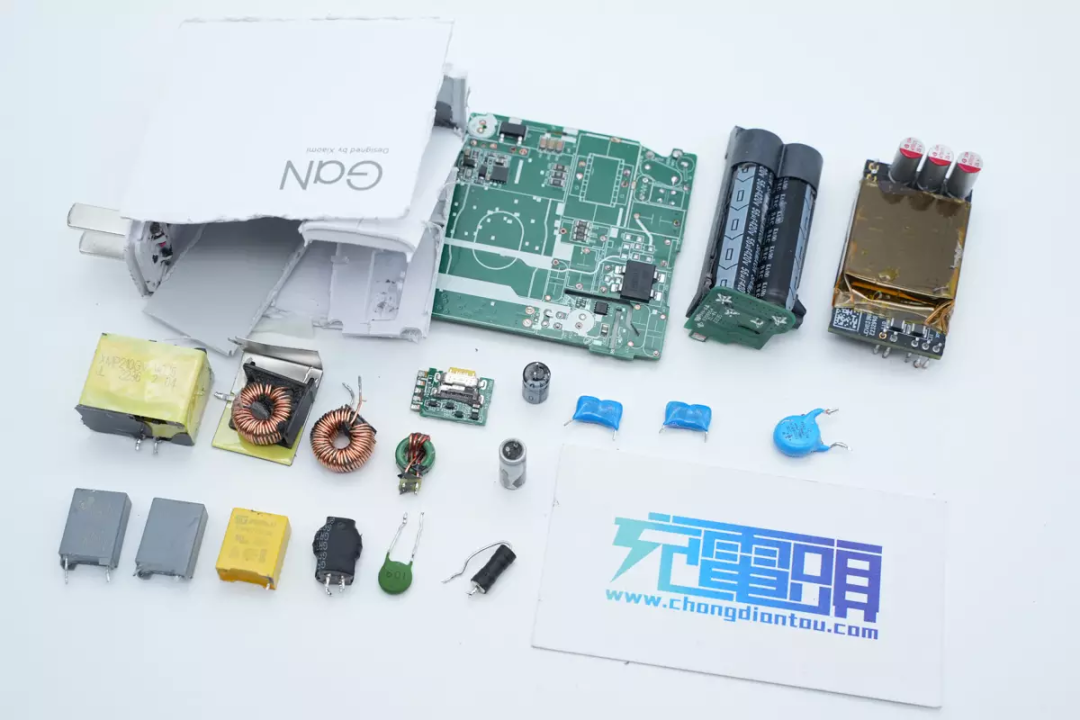

全部拆解一览，来张全家福。
充电头网拆解总结
小米210W氮化镓快充充电器延续了小米充电器的家族式设计，采用固定插脚设计，具备单USB-C接口，不仅支持小米210W快充，还兼容65W PD快充，满足日常手机和笔记本电脑的充电使用。充电头网通过拆解了解到，小米210W充电器采用PFC+QR电源架构，采用矽力杰SY5072B PFC控制器搭配安森美NCP1342 QR控制器，内置纳微NV6127和NV6136A两颗氮化镓功率芯片。输出同步整流控制器采用MPS MP6908A，协议芯片来自英集芯，型号为IP2726，支持小米私有协议。
充电器内部采用灌封工艺，内部采用多块小板焊接组成，充分利用空间。内部高压滤波电容来自万裕，输出滤波固态电容来自绿宝石和柏瑞凯，均为125℃耐热。外壳内部贴有石墨导热贴，均匀散发热量，内部工艺和用料都十分扎实。
